ГОСТ 511-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТОПЛИВО ДЛЯ ДВИГАТЕЛЕЙ

МОТОРНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ОКТАНОВОГО ЧИСЛА

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

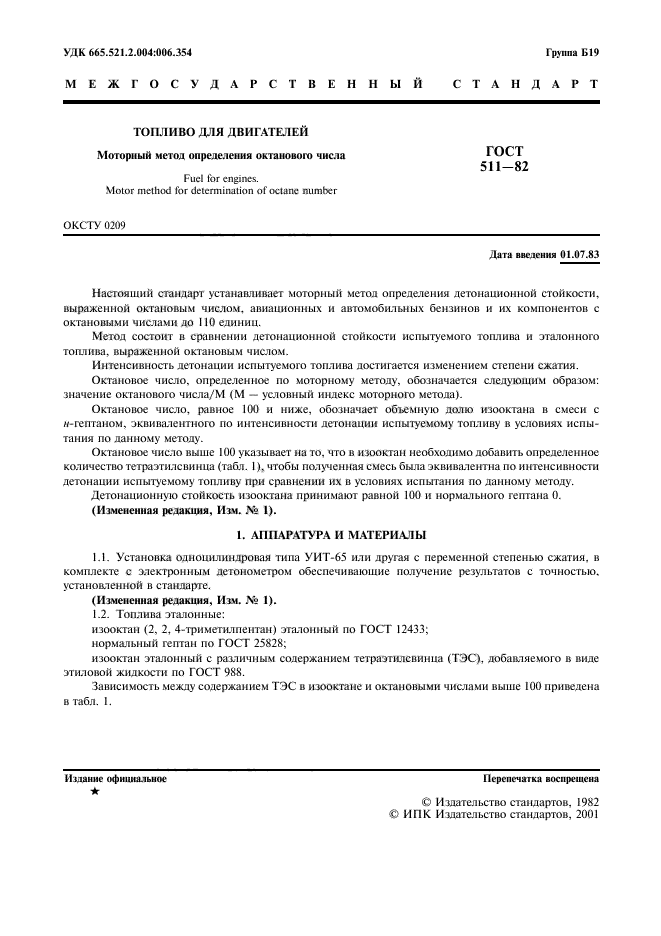

УДК 665.521.2.004:006.354    Группа    Б19

МЕЖГОСУДАРСТВЕН»! Ы Й СТАНДАРТ

ТОПЛИВО ДЛЯ ДВИГАТЕЛЕЙ

ГОСТ

511-82

Моторный метод определения октанового числа

Fuel Гог engines.

Motor method for determination of octane number

ОКОТУ 0209

Дата ввеленмя 01.07.83

Настоящий стандарт устанавливает моторный метод определения детонационной стойкости, выраженной октановым числом, авиационных и автомобильных бензинов и их компонентов с октановыми числами до 110 единиц.

Метод состоит в сравнении детонационной стойкости испытуемого топлива и эталонного топлива, выраженной октановым числом.

Интенсивность детонации испытуемого топлива достигается изменением степени сжатия.

Октановое число, определенное по моторному методу, обозначается следующим образом: значение октанового числа/М (М — условный индекс моторного метода).

Октановое число, равное 100 и ниже, обозначает объемную долю изооктана в смеси с «-гептаном, эквивалентного по интенсивности детонации испытуемому топливу в условиях испытания по данному методу.

Октановое число выше 100 указывает на то. что в изооктан необходимо добавить определенное количество тетраэтилсвинца (табл. 1), чтобы полученная смесь была эквивалентна по интенсивности детонации испытуемому топливу при сравнении их в условиях испытания по данному методу.

Детонационную стойкость изооктана принимают равной 100 и нормального гептана 0.

(Измененная редакция. Him. .N*9 1).

1. АППАРАТУРА И МАТЕРИАЛЫ

1.1.    Установка одноцилиндровая типа У ИТ-65 или другая с переменной степенью сжатия, в комплекте с электронным детонометром обеспечивающие получение результатов с точностью, установленной в стандарте.

(Измененная редакция, Изм. № 1).

1.2.    Топлива эталонные:

изооктан (2, 2, 4-триметилпентан) эталонный по ГОСТ 12433;

нормальный гептан по ГОСТ 25828;

изооктан эталонный с различным содержанием тетраэтилсвинца (ТЭС), добавляемого в виде этиловой жидкости по ГОСТ 988.

Зависимость между содержанием ГЭС в изооктане и октановыми числами выше 100 приведена в табл. I.

Издание официальное    Перепечатка    воспрещена

© Издательство стандартов. 1982 £> ИПК Издательство стандартов, 2001

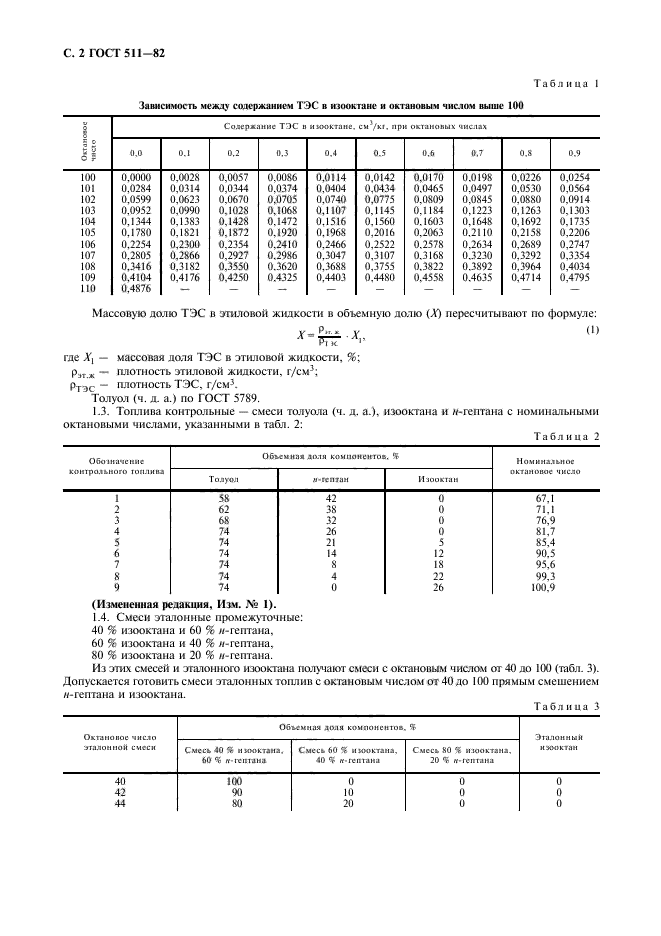

С. 2 ГОСТ 511-82

Таблица I Зависимость между содержанием ТЭС в и шок тане и октановым числом выше 100

V 1 Содержание ТЭС в июоктане. см Ум. при октановых числах § £ И 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.S 0.9 100 0.0000 0.0028 0,0057 0.0086 0.0114 0.0142 0,0170 0.0198 0.0226 0.0254 101 0.02X4 0,0314 0,0344 0.0374 0.0404 0.0434 0.0465 0.0497 0,0530 0.0564 102 0.0599 0,0623 0.0670 0.0705 0.0740 0.0775 0.0809 0.0845 0.0880 0.0914 103 0.0952 0,0990 0,1028 0,1068 0,1107 0,1145 0.1184 0.1223 0,1263 0.1303 104 0.1344 0.1383 0,1428 0.1472 0.1516 0.1560 0.1603 0.1648 0.1692 0.1735 105 0.1780 0,1821 0,1872 0.1920 0.1968 0,2016 0.2063 0.2110 0,2158 0.2206 106 0.2254 0,2300 0,2354 0.2410 0.2466 0.2522 0.2578 0.2634 0,2689 0,2747 107 0.2805 0,2866 0,2927 0.2986 0.3047 0,3107 0.3168 0.3230 0.3292 0.3354 10S 0.3416 0,3182 0,3550 0.3620 0.3688 0,3755 0.3822 0.3892 0,3964 0.4034 109 0.4104 0.4176 0.4250 0.4325 0.4403 0.4480 0.4558 0.4635 0,4714 0.4795 110 0.4876 — — — — — — — — —

Массовую долю ТЭС в этиловой жидкости в объемную долю (ЛО пересчитывают по формуле:

где Л’, — массовая доля ТЭС в этиловой жидкости. %\ р_{зт ж} — плотность этиловой жидкости, г/см³;

Ртэс “ ПЛОТНОСТЬ ТЭС, г/см³.

Толуол (ч. д. а.) по ГОСТ 5789.

1.3. Топлива контрольные — смеси толуола (ч. д. а.), изооктана и «-гептана с номинальными октановыми числами, указанными в табл. 2:

Таблица 2

Обозначение кошрольного топлива	Объемна* доля компонентов. %			Номинальное октановое число
	Т олуол	«-гептан	Изооктаи
1	58	42	0	67,1
2	62	38	0	71,1
3	68	32	0	76,9
4	74	26	0	81,7
5	74	21	5	85,4
6	74	14	12	90.5
7	74	8	18	95.6
8	74	4	22	99,3
9	74	0	26	100.9

(Измененная редакция. Им. № 1).

1.4. Смеси эталонные промежуточные:

40 %    изооктана    и 60    %    «-гептана,

60 %    изооктана    и 40    %    «-гептана,

80 %    изооктана    и 20    %    «-гептана.

Из этих смесей и эталонного изооктана получают смеси с октановым числом от 40 до 100 (табл. 3). Допускается готовить смеси эталонных топлив с октановым числом от 40 до 100 прямым смешением

«-гептана и нзооктана.

Таблица 3

Окглноное число эталонной смеси Объемная доля компоиснюв % Эталонный хэооктан Смссь 40 % ииюктаиа. 60 % rr iCIMJHJ Смесь 60 % ииюктана, <0 % к* гептана Смесь 80 % изооктана, 20 % п-гептана 40 100 0 0 0 42 90 10 0 0 44 80 20 0 0

ГОСТ 511-82 С. 3

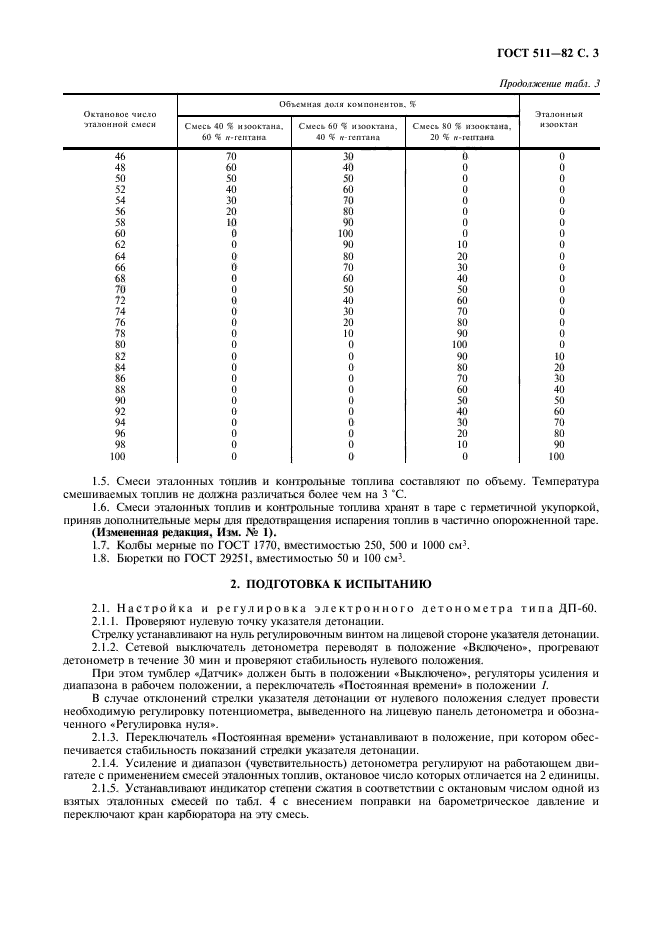

Продолжение табл. 3

Окганоиос число эталонной смеси Объемная доли компоненте % Эталонный нэооктан Смесь 40 % ииюктана. 60 % гг> гептана Смесь 60 ^ июоктана, 40 % гг-гептана Смесь 80 % изооктана, 20 % п-гентана 46 70 30 0 0 48 60 40 0 0 50 S0 50 0 0 52 40 60 0 0 54 30 70 0 0 56 20 80 0 0 58 10 90 0 0 60 0 100 0 0 62 0 90 10 0 64 0 80 20 0 66 0 70 30 0 68 0 60 40 0 70 0 50 50 0 72 0 40 60 0 74 0 30 70 0 76 0 20 80 0 78 0 10 90 0 80 0 0 100 0 82 0 0 90 10 84 0 0 80 20 86 0 0 70 30 88 0 0 60 40 90 0 0 50 50 92 0 0 40 60 94 0 0 30 70 96 0 0 20 80 98 0 0 10 90 100 0 0 0 100

1.5.    Смеси эталонных топлив и контрольные топлива составляют по объему. Температура смешиваемых топлив не должна различаться более чем на 3 *С.

1.6.    Смеси эталонных топлив и контрольные топлива хранят в rape с герметичной укупоркой, приняв дополнительные меры для предотвращения испарения топлив в частично опорожненной таре.

(Измененная редакция, Изм. .V? 1).

1.7.    Колбы мерные по ГОСТ 1770. вместимостью 250. 500 и 1000 см³.

1.8.    Бюретки по ГОСТ 29251, вместимостью 50 и 100 см³.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1.    Настройка и регулировка электронного детонометра типа ДП-60.

2.1.1.    Проверяют нулевую точку указателя детонации.

Стрелку устанавливают на нуль регулировочным винтом на лицевой стороне указателя детонации.

2.1.2.    Сетевой выключатель детонометра переводят в положение «Включено», прогревают детонометр в течение 30 мин и проверяют стабильность нулевого положения.

При этом тумблер «Датчик* должен быть в положении «Выключено*, регуляторы усиления и диапазона в рабочем положении, а переключатель «Постоянная времени» в положении /.

В случае отклонений стрелки указателя детонации от нулевого положения следует провести необходимую регулировку потенциометра, выведенного на лицевую панель детонометра и обозначенного «Регулировка нуля».

2.1.3.    Переключатель «Постоянная времени» устанавливают в положение, при котором обеспечивается стабильность показаний стрелки указателя детонации.

2.1.4.    Усиление и диапазон (чувствительность) детонометра регулируют на работающем двигателе с применением смесей эталонных топлив, октановое число которых отличается на 2 единицы.

2.1.5.    Устанавливают индикатор степени сжатия в соответствии с октановым числом одной из взятых эталонных смесей по табл. 4 с внесением поправки на барометрическое давление и переключают кран карбюратора на эту смесь.

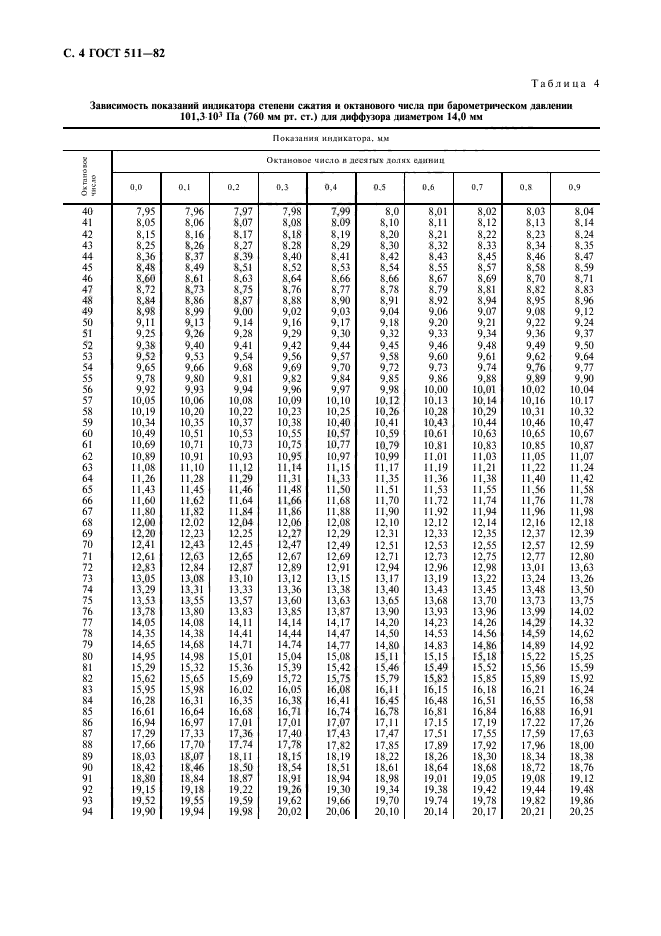

С. 4 ГОСТ 511-82

Табли ua 4

Зависимость показаний инликатора стспсми сжатия и октанового чис.ш при барометрическом давлении 101,3 10-’ 11а (760 мм рт. ст.) для лнффуюра диаметром 14,0 мм Показании мндикаюра. ми

3 о Октановое число в лесагы* долях единиц И £; 0.0 0.1 0.2 0.3 0.4 0.S 0.6 0.7 0.S 0.9 40 7.95 7,% 7,97 7.98 7,99 8.0 8.01 8.02 8.03 8.04 41 8.05 8,06 8.07 8.08 8.09 8,10 8.11 8.12 8,13 8.14 42 8,15 8,16 8.17 8,18 8.19 8,20 8.21 8,22 8,23 8.24 43 8.25 8,26 8,27 8.28 8.29 8,30 8.32 8.33 8.34 8.35 44 8,36 8,37 8.39 S.40 8,41 8.42 8.43 8,45 8.46 8.47 45 8.48 8.49 8,51 8.52 8,53 8.54 8.55 8,57 8.58 8.59 46 8.60 8.61 8.63 8,64 8,66 8.66 8,67 8.69 8.70 8.71 47 8,72 8,73 8,75 8.76 8.77 8,78 8.79 8,81 8,82 8.83 48 8.84 8.86 8.87 8.88 8,90 8.91 8.92 8,94 8,95 8.% 49 8,98 8.99 9.00 9,02 9.03 9.04 9.06 9.07 9,08 9.12 50 9,11 9,13 9.14 9.16 9,17 9.18 9.20 9,21 9.22 9.24 51 9,25 9,26 9.28 9.29 9.30 9.32 9.33 9,34 9.36 9,37 52 9.38 9,40 9.41 9.42 9,44 9.45 9,46 9,48 9.49 9.50 53 9,52 9.53 9.54 9.56 9,57 9.58 9.60 9.61 9,62 9.64 54 9.65 9.66 9.68 9.69 9.70 9.72 9.73 9.74 9,76 9.77 55 9.78 9.80 9.81 9.82 9.84 9,85 9.86 9.88 9,89 9.90 56 9.92 9,93 9.94 9,% 9,97 9.98 10.00 10,01 10.02 10.04 57 10.05 10.06 10.08 10,09 10.10 10.12 10.13 10.14 10.16 10.17 58 10,19 10.20 10.22 10,23 10.25 10.26 10,28 10.29 10,31 10.32 59 10.34 10,35 10.37 10.38 10,40 10,41 10.43 10.44 10,46 10,47 60 10.49 10.51 10,53 10,55 10,57 10,59 10.61 10,63 10,65 10,67 61 10.69 10,71 10.73 10.75 10,77 10,79 10.81 10,83 10.85 10,87 62 10,89 10,91 10.93 10,95 10,97 10,99 11.01 11,03 11,05 11,07 63 11.08 11.10 11,12 11,14 11,15 11.17 11.19 11,21 11,22 11.24 64 11.26 11.28 11,29 11,31 11,33 11,35 11.36 11,38 11,40 11,42 65 11.43 11,45 11.46 11.48 11,50 11.51 11,53 11,55 11,56 11.58 66 11.60 11,62 11.64 11.66 11,68 11,70 11.72 11.74 11,76 11.78 67 11.80 11.82 11.84 11,86 11,88 11,90 11.92 11.94 11.% 11,98 68 12,00 12.02 12.04 12,06 12,08 12,10 12.12 12,14 12,16 12.18 69 12,20 12,23 12.25 12,27 12.29 12.31 12,33 12,35 12,37 12.39 70 12,41 12,43 12.45 12.47 12.49 12.51 12,53 12,55 12.57 12.59 71 12,61 12,63 12,65 12,67 12.69 12.71 12.73 12.75 12,77 12.80 72 12.83 12.84 12,87 12,89 12,91 12,94 12.96 12,98 13,01 13,63 73 13,05 13,08 13.10 13,12 13,15 13,17 13.19 13.22 13,24 13.26 74 13,29 13,31 13.33 13,36 13,38 13,40 13.43 13.45 13,48 13,50 75 13,53 13,55 13,57 13.60 13.63 13,65 13,68 13,70 13,73 13.75 76 13,78 13,80 13.83 13.85 13,87 13,90 13.93 13,% 13,99 14.02 77 14.05 14,08 14.11 14.14 14,17 14,20 14,23 14.26 14,29 14.32 78 14.35 14.38 14.41 14.44 14.47 14,50 14.53 14.56 14,59 14.62 79 14.65 14.68 14.71 14.74 14,77 14.80 14.83 14.86 14.89 14.92 80 14,95 14,98 15,01 15,04 15,08 15,11 15,15 15,18 15,22 15.25 81 15,29 15,32 15.36 15,39 15.42 15,46 15.49 15.52 15.56 15.59 82 15.62 15,65 15.69 15,72 15,75 15,79 15,82 15.85 15.89 15.92 83 15,95 15,98 16.02 16,05 16.08 16,11 16,15 16.18 16.21 16,24 84 16,28 16.31 16.35 16.38 16,41 16.45 16.48 16.51 16,55 16,58 85 16.61 16.64 16.68 16,71 16.74 16.78 16.81 16.84 16.88 16,91 86 16,94 16.97 17.01 17.01 17,07 17,11 17.15 17,19 17.22 17,26 87 17.29 17.33 17.36 17,40 17,43 17.47 17.51 17.55 17,59 17.63 88 17.66 17,70 17.74 17,78 17,82 17.85 17.89 17,92 17,% 18.00 89 18.03 18,07 18,11 18.15 18,19 18,22 18.26 18.30 18,34 18.38 90 18,42 18,46 18.50 18.54 18,51 18.61 18.64 18,68 18.72 18.76 91 18,80 18.84 18.87 18,91 18,94 18.98 19.01 19.05 19.08 19.12 92 19,15 19.18 19.22 19,26 19,30 19,34 19.38 19.42 19.44 19.48 93 19,52 19.55 19.59 19.62 19.66 19,70 19.74 19,78 19.82 19.86 94 19,90 19.94 19.98 20.02 20.06 20,10 20.14 20,17 20.21 20.25

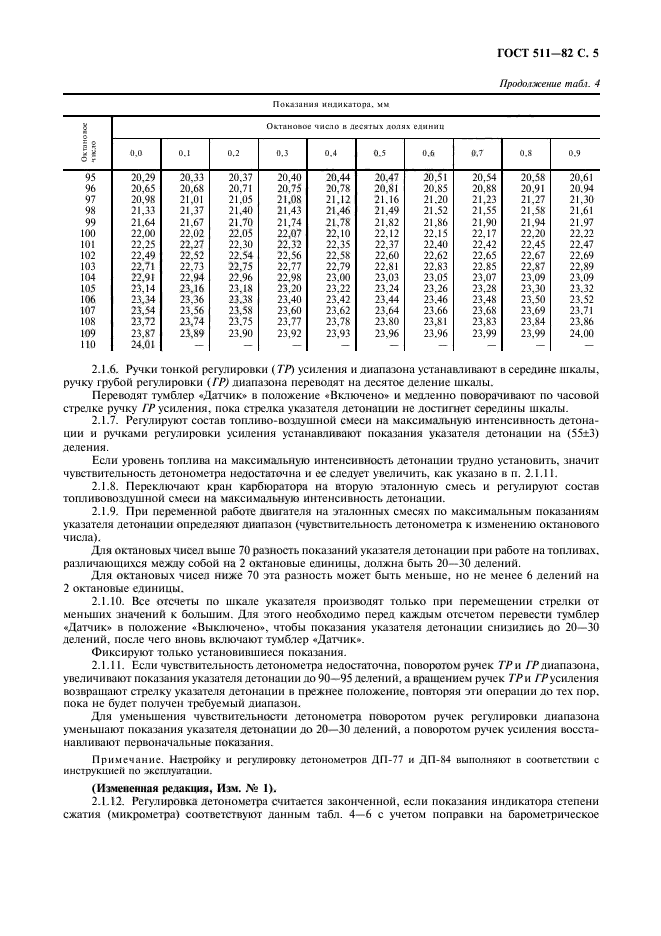

ГОСТ 511-82 С. 5

Продолжение табл. 4 Покашмим нмликл юра. ми

S о Октановое число в яссяшх долях единиц h 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.S 0.9 95 20.29 20,33 20.37 20.40 20,44 20,47 20.51 20,54 20.58 20.61 96 20,65 20.68 20.71 20,75 20,78 20,81 20.85 20.88 20,91 20.94 97 20.98 21,01 21.05 21,08 21,12 21.16 21.20 21,23 21,27 21.30 98 21,33 21,37 21,40 21,43 21,46 21,49 21.52 21.55 21,58 21,61 99 21,64 21,67 21.70 21,74 21,78 21.82 21.86 21.90 21.94 21.97 100 22,00 22.02 22.05 22,07 22,10 22,12 22.15 22,17 22.20 22.22 101 22,25 22,27 22.30 22.32 22,35 22,37 22.40 22,42 22,45 22.47 102 22.49 22.52 22.54 22.56 22.58 22.60 22,62 22.65 22,67 22.69 103 22,71 22.73 22,75 22.77 22,79 22.81 22.83 22.85 22,87 22.89 104 22.91 22,94 22.96 22.98 23.00 23,03 23.05 23,07 23,09 23.09 105 23,14 23,16 23,18 23.20 23.22 23.24 23.26 23.28 23,30 23.32 106 23,34 23,36 23.38 23.40 23.42 23,44 23.46 23.48 23,50 23.52 107 23,54 23,56 23,58 23,60 23.62 23,64 23.66 23.68 23,69 23.71 108 23,72 23,74 23.75 23.77 23,78 23.SO 23.81 23.83 23.84 23.86 109 23,87 23,89 23.90 23,92 23,93 23.% 23.96 23.99 23.99 24.00 по 24,01 — — — — — — — — —

2.1.6.    Ручки тонкой регулировки (ГР) усиления и диапазона устанавливают в середине шкалы, ручку грубой регулировки (ГР) диапазона переводят на десятое деление шкалы.

Переводят тумблер «Датчик* в положение «Включено» и медленно поворачивают по часовой стрелке ручку ГР усиления, пока стрелка указателя детонации не достигнет середины шкалы.

2.1.7.    Регулируют состав топливо-воздушной смеси на максимальную интенсивность детонации и ручками регулировки усиления устанавливают показания указателя детонации на (55±3) деления.

Если уровень топлива на максимальную интенсивность детонации трудно установить, значит чувствительность детонометра недостаточна и ее следует увеличить, как указано в п. 2.1.11.

2.1.8.    Переключают кран карбюратора на вторую эталонную смесь и регулируют состав топливовоздушной смеси на максимальную интенсивность детонации.

2.1.9.    При переменной работе двигателя на эталонных смесях по максимальным показаниям указателя детонапин определяют диапазон (чувствительность детонометра к изменению октанового числа).

Для октановых чисел выше 70 разность показаний указателя детонации при работе на топливах, различающихся между собой на 2 октановые единицы, должна быть 20—30 делений.

Дтя октановых чисел ниже 70 эта разность может быть меньше, но не менее 6 делений на 2 октановые единицы.

2.1.10.    Все отсчеты по шкале указателя производят только при перемещении стрелки от меньших значений к большим. Для этого необходимо перед каждым отсчетом перевести тумблер «Датчик* в положение «Выключено*, чтобы показания указателя детонации снизились до 20—30 делений, после чего вновь включают тумблер «Датчик».

Фиксируют только установившиеся показания.

2.1.11.    Если чувствительность детонометра недостаточна, поворотом ручек ТРч ГР диапазона, увеличивают показания указателя детонации до 90—95 делений, а вращением ручек ГР и ГГ усиления возвращают стрелку указателя детонации в прежнее положение, повторяя эти операции до тех пор. пока не будет получен требуемый диапазон.

Для уменьшения чувствительности детонометра поворотом ручек регулировки диапазона уменьшают показания указателя детонации до 20—30 делений, а поворотом ручек усиления восстанавливают первоначальные показания.

Примечание. Настройку и регулировку детонометров ДГ1-77 и ДП-84 выполняю) в соответствии с инструкцией по эксплуатант».

(Измененная редакция, Изм. № 1).

2.1.12.    Регулировка детонометра считается законченной, если показания индикатора степени сжатия (микрометра) соответствуют данным табл. 4—6 с учетом поправки на барометрическое

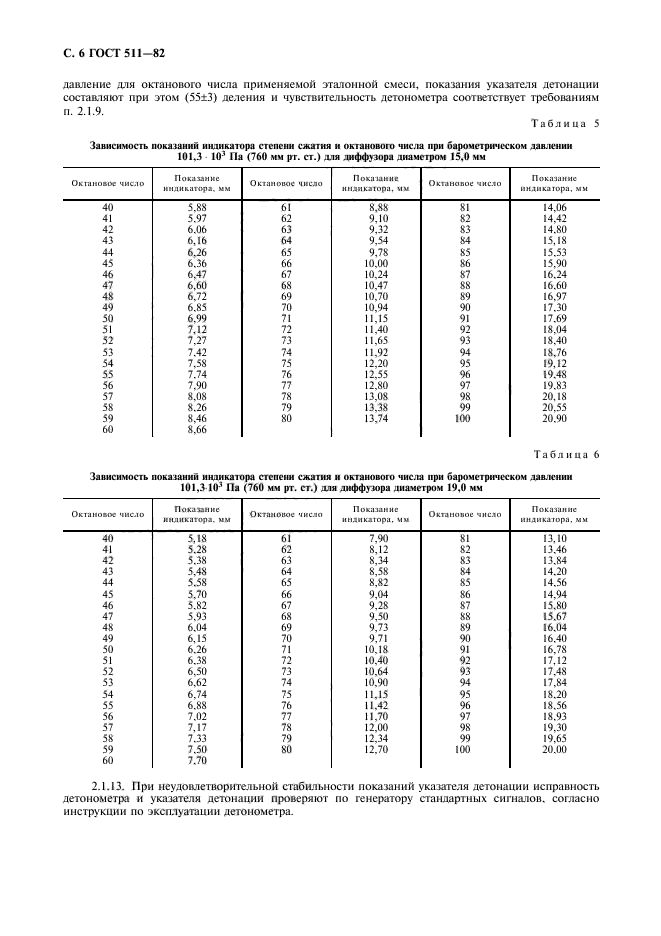

С. 6 ГОСТ 511-82

давление для октанового числа применяемой эталонной смеси, показания указателя детонации составляют при этом (55+3) деления и чувствительность детонометра соответствует требованиям п. 2.1.9.

Таблица 5

Зависимость показаний индикатора степени сжатия и октановою числа при барометрическом давлении 101.3 103 Па (760 мм рт. ст.) для диффузора диаметром 15,0 мм

Октановое число Показание индикатора, мм Октановое число Показание индикатора, им Октановое число Показание индикатора, мм 40 5.88 61 8,88 81 14.06 41 5.97 62 9.10 82 14.42 42 6.06 63 9.32 83 14.80 43 6,16 64 9,54 84 15,18 44 6.26 65 9.78 85 15.53 45 6.36 66 10.00 86 15.90 46 6,47 67 10.24 87 16.24 47 6,60 68 10.47 88 16.60 48 6,72 69 10,70 89 16.97 49 6.85 70 10,94 90 17.30 50 6.99 71 11,15 91 17.69 51 7,12 72 11,40 92 18.04 52 7.27 73 11.65 93 18.40 53 7.42 74 11,92 94 18,76 54 7.58 75 12.20 95 19,12 55 7.74 76 12,55 96 19.48 56 7.90 77 12.80 97 19.83 57 8.08 78 13,08 98 20,18 58 8.26 79 13,38 99 20.55 59 8,46 80 13,74 100 20.90 60 8.66

Таблица 6

Зависимость показаний индикатора степени сжатия н октанового числа при барометрическом давлении 101,3 Ю3 11а (760 мм рт. ст.) для диффузора диаметром 19,0 мм

Октановое число Показание индикатора, мм Октановое число Показание инликаюра. мм Октановое число Показание индикатора, мы 40 5,18 61 7.90 81 13.10 41 5.28 62 8,12 82 13.46 42 5.38 63 8,34 83 13.84 43 5.48 64 8,58 84 14.20 44 5.58 65 8,82 85 14.56 45 5,70 66 9,04 86 14.94 46 5.82 67 9,28 87 15.80 47 5.93 68 9,50 88 15.67 48 6.04 69 9,73 89 16.04 49 6,15 70 9,71 90 16.40 50 6.26 71 10.18 91 16.78 51 6.38 72 10.40 92 17,12 52 6.50 73 10.64 93 17.48 53 6.62 74 10.90 94 17,84 54 6.74 75 11,15 95 18.20 55 6.88 76 11,42 96 18.56 56 7.02 77 11.70 97 18.93 57 7,17 78 12.00 98 19.30 58 7.33 79 12,34 99 19.65 59 7.50 80 12.70 100 20.00 60 7.70

2.1.13. При неудовлетворительной стабильности показаний указателя детонации исправность детонометра и указателя детонации проверяют по генератору стандартных сигналов, согласно инструкции по эксплуатации детонометра.

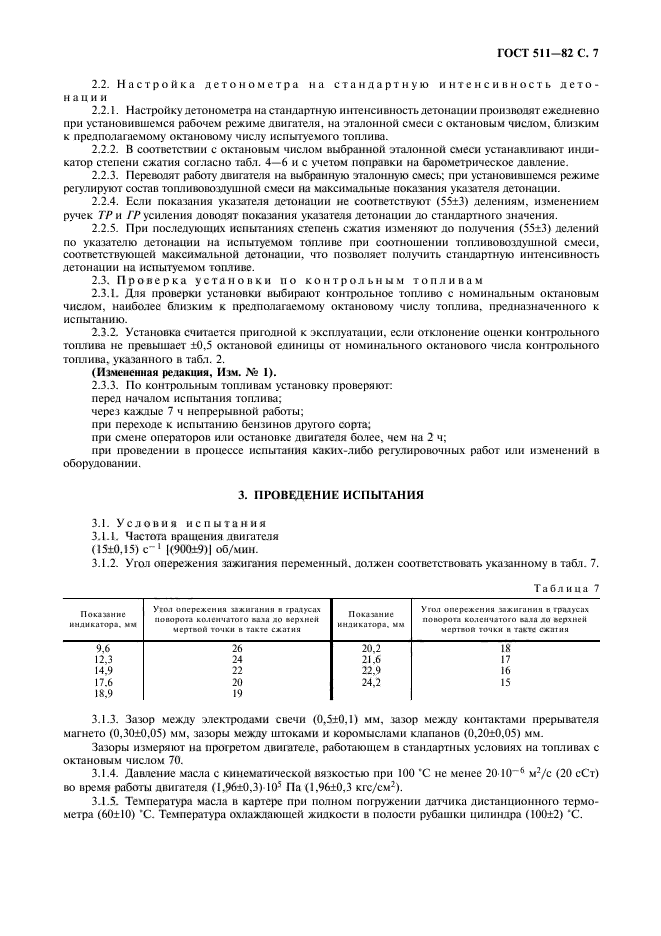

ГОСТ 511-82 С. 7

2.2. Настройка детонометра на стандартную интенсивность детона ц и и

2.2.1.    Настройку детонометра на стандартную интенсивность детонации производят ежедневно при установившемся рабочем режиме двигателя, на эталонной смеси с октановым числом, близким к предполагаемому октановому числу испытуемого топлива.

2.2.2.    В соответствии с октановым числом выбранной эталонной смеси устанавливают индикатор степени сжатия согласно табл. 4—6 и с учетом поправки на барометрическое давление.

2.2.3.    Переводят работу двигателя на выбранную эталонную смесь; при установившемся режиме регулируют состав топл и во воздушной смеси на максимальные показания указателя детонации.

2.2.4.    Если показания указателя детонации не соответствуют (55±3) делениям, изменением ручек ТР и ГР усиления доводят показания указателя детонации до стандартного значения.

2.2.5.    При последующих испытаниях степень сжатия изменяют до получения (55±3) делений по указателю детонации на испытуемом топливе при соотношении топливо воздушной смеси, соответствующей максимальной детонации, что позволяет получить стандартную интенсивность детонации на испытуемом топливе.

2.3. Проверка установки по контрольным топливам

2.3.1.    Для проверки установки выбирают контрольное топливо с номинальным октановым числом, наиболее близким к предполагаемому октановому числу топлива, предназначенного к испытанию.

2.3.2.    Установка считается пригодной к эксплуатации, если отклонение оценки контрольного топлива не превышает ±0,5 октановой единицы от номинального октанового числа контрольного топлива, указанного в табл. 2.

(Измененная редакция, Изм. № 1).

2.3.3.    По контрольным топливам установку проверяют:

перед началом испытания топлива;

через каждые 7 ч непрерывной работы;

при переходе к испытанию бензинов другого сорта;

при смене операторов или остановке двигателя более, чем на 2 ч;

при проведении в процессе испытания каких-либо регулировочных работ или изменений в оборудовании.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1.    Условия испытания

3.1.1.    Частота вращения двигателя

(15±0,15) с»¹ |(9<Х)±9)| об/мин.

3.1.2.    Угол опережения зажигания переменный, должен соответствовать указанному в табл. 7.

Таблица 7

Показание индикатора. им Угол опережения зажигании п градусах попорот коленчатого вала ло верхнем мертвой точки и такте сжатия Показание индикатора, им Угол опережения зажигании в градусах попорота коленчатого вала до верхней мертвой точки и такте сжатия 9.6 26 20,2 18 12,3 24 21.6 17 14.9 22 22.9 16 17.6 20 24.2 15 18,9 19

3.1.3.    Зазор между электродами свечи (0,5±0,1) мм, зазор между контактами прерывателя магнето (0,30±0.05) мм, зазоры между штоками и коромыслами клапанов (0,20+0,05) мм.

Зазоры измеряют на прогретом двигателе, работающем в стандартных условиях на топливах с октановым числом 70.

3.1.4.    Давление масла с кинематической вязкостью при 100 ‘С не менее 20 10~⁶ м²/с (20 сСт) во время работы двигателя (I.96±0,3) 10⁵ Па (1,%±0,3 кгс/см²).

3.1.5.    Температура масла в картере при полном погружении датчика дистанционного термометра (60±10) *С. Температура охлаждающей жидкости в полости рубашки цилиндра (100±2) *С.

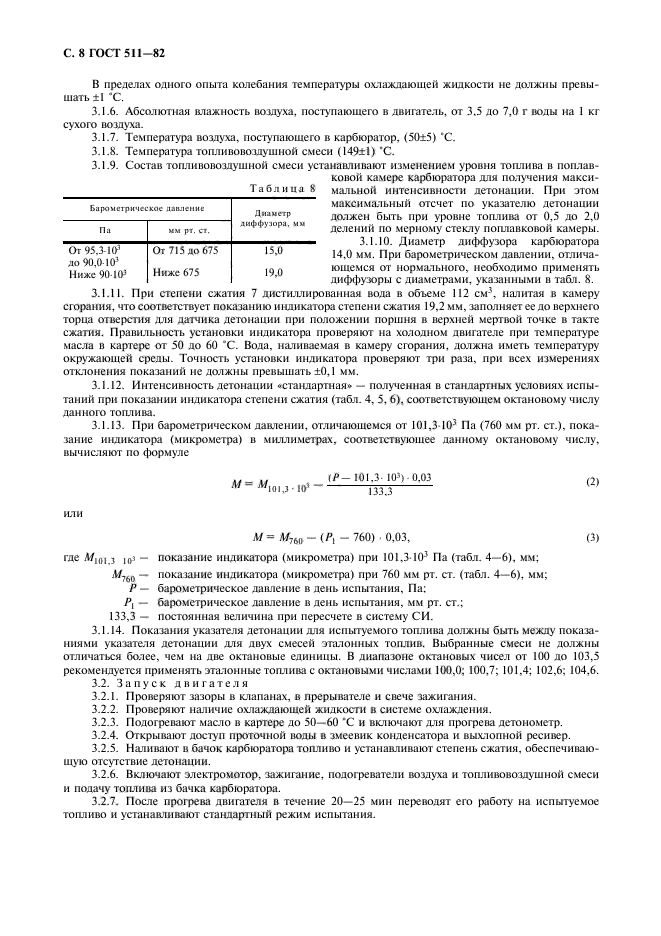

С. 8 ГОСТ 511-82

В пределах одного опыта колебания температуры охлаждающей жидкости не должны превы-шать ±1 «С.

3.1.6.    Абсолютная влажность воздуха, поступающего в двигатель, от 3.5 до 7,0 г воды на 1 кг сухого воздуха.

3.1.7.    Температура воздуха, поступающего в ка
