Керосин осветительный. Технические условия
Страница 1
Страница 2

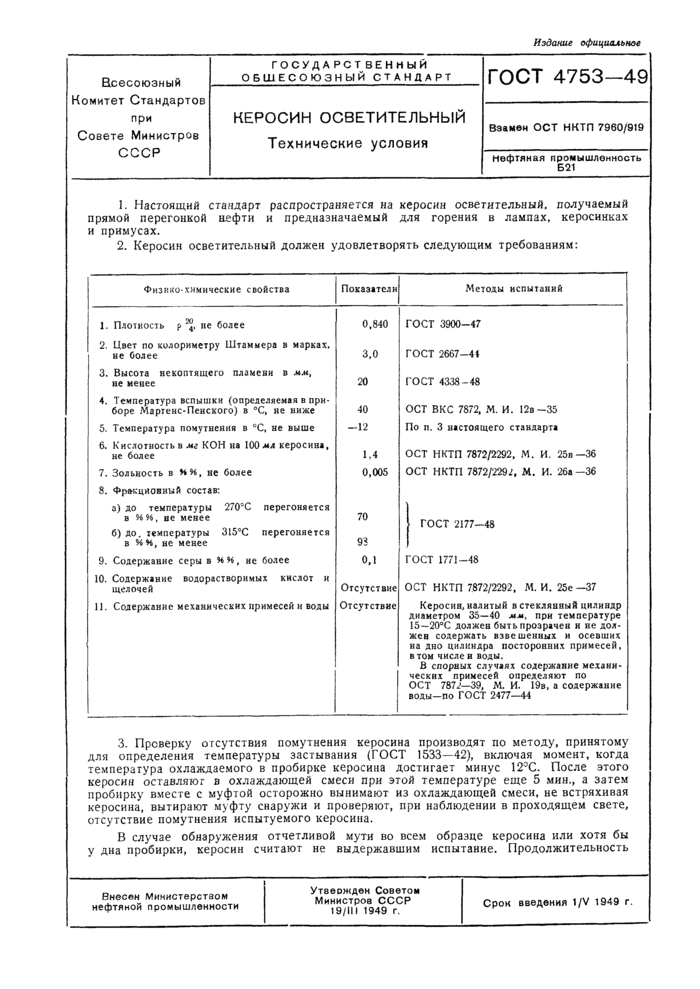

Всесоюзный Комитет Стандартов при
Совете Министров СССР
ГОСУДА РСТ ВЕННЫЙ ОБЩЕСОЮЗНЫЙ СТАНДАРТ
КЕРОСИН ОСВЕТИТЕЛЬНЫЙ Технические условия
ГОСТ 4753-49
Взамен ОСТ НКТП 7960/919
Нефтяная промышленность Б21
1. Настоящий стандарт распространяется на керосин осветительный, получаемый прямой перегонкой нефти и предназначаемый для горения в лампах, керосинках и примусах.
2. Керосин осветительный должен удовлетворять следующим требованиям:
|
Физико-химические свойства |
Показатели |
Методы испытаний |
|
|
1. Плотность f> * ие более |
0.840 |
ГОСТ 3900-47 |
|
|
2. Ивет по колориметру Штамыера в марках, не более |
3.0 |
ГОСТ 2667-4* |
|
|
3. Высота некоптящего пламени в мм, ве мевее |
20 |
ГОСТ 4338-48 |
|
|
4. Температура вспышки (определяемая в приборе Мартснс-Пенского) в вС, не ниже |
40 |
ОСТ ВКС 7872, М. И. 12а -35 |
|
|
5. Температура помутнения в сС, не выше |
-12 |
По п. 3 настоящего стандарта |
|
|
6. Кислотность в же КОН на 100 мл керосина, ие более |
1.4 |
ОСТ НКТП 7872/2292, М. И. 25а-36 |
|
|
7. Зольность в нн, не более |
0,005 |
ОСТ НКТП 7872/2292. М. И. 26а-36 |
|
|
8. Фракционный состав: |
|||
|
а) до температуры 270’С перегоняется в НН. вс мевее б) до. температуры 315*С перегоняется в Н Н, нс менее |
70 9? |
ГОСТ 2177-48 |
|
|
9. Содержание серы в НН, не более |
0,1 |
ГОСТ 1771-48 |
|
|
10. Содержание водорастворимых кислот и щелочей |
Отсутствие |
ОСТ НКТП 7872/2292, М. И. 25е -37 |
|
|
11. Содержание механических примесей и воды |
Отсутствие |
Керосин,налитый в стеклянный цилиндр диаметром 35—40 мм, при температуре 15—20°С должен быть прозрачен и ие дол-жен содержать взвешенных и осевших на дно цилиндра посторонних примесей, в том числен воды. В спорных случаях содержание механических примесей определяют по ОСТ 7872—39. М. И. 19в, а содержание воды—по ГОСТ 2477—*4 |
|
3. Проверку отсутствия помутнения керосина производят по методу, принятому для определения температуры застывания (ГОСТ 1533-42), включая момент, когда температура охлаждаемого в пробирке керосина достигает минус 123С. После этого керосин оставляют в охлаждающей смеси при этой температуре еще 5 мин., а затем пробирку вместе с муфтой осторожно вынимают из охлаждающей смеси, не встряхивая керосина, вытирают муфту снаружи и проверяют, при наблюдении в проходящем свете, отсутствие помутнения испытуемого керосина.
В случае обнаружения отчетливой мути во всем образце керосина или хотя бы у дна пробирки, керосин считают не выдержавшим испытание. Продолжительность
Внесли Министерством нефтяной промышленности
Утввождвм Советом Министров СССР 19/111 1949 г.
Срок введения 1/V 1949 г.
ГОСТ 4763-49

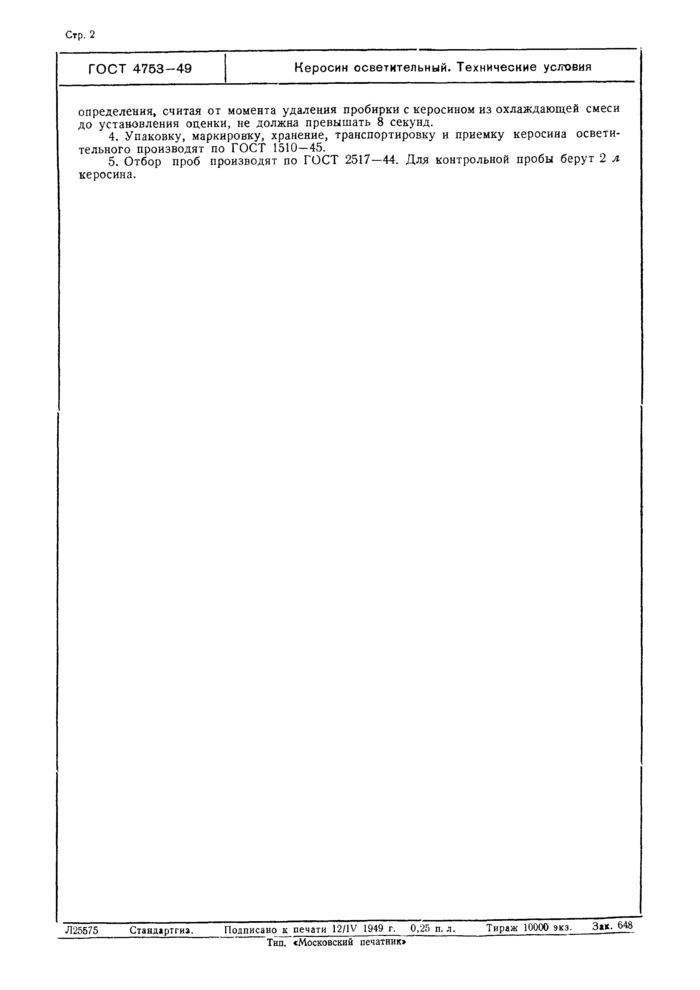

Керосин осветительный. Технические ус/говия
определения, считая от момента удаления пробирки с керосином из охлаждающей смеси до установления оценки, не должна превышать 8 секунд.
4. Упаковку, маркировку, хранение, транспортировку и приемку керосина осветительного производят по ГОСТ 1510-45.
5. Отбор проб производят по ГОСТ 2517 -44. Для контрольной пробы берут 2 л керосина.
Л28675
Стаадартгма. Подписано к печати 12/1V 1949 г. 0.2Г» п. л.
Таи. «Московский печатник*
Тираж 10000 »кэ. Зак. 648
