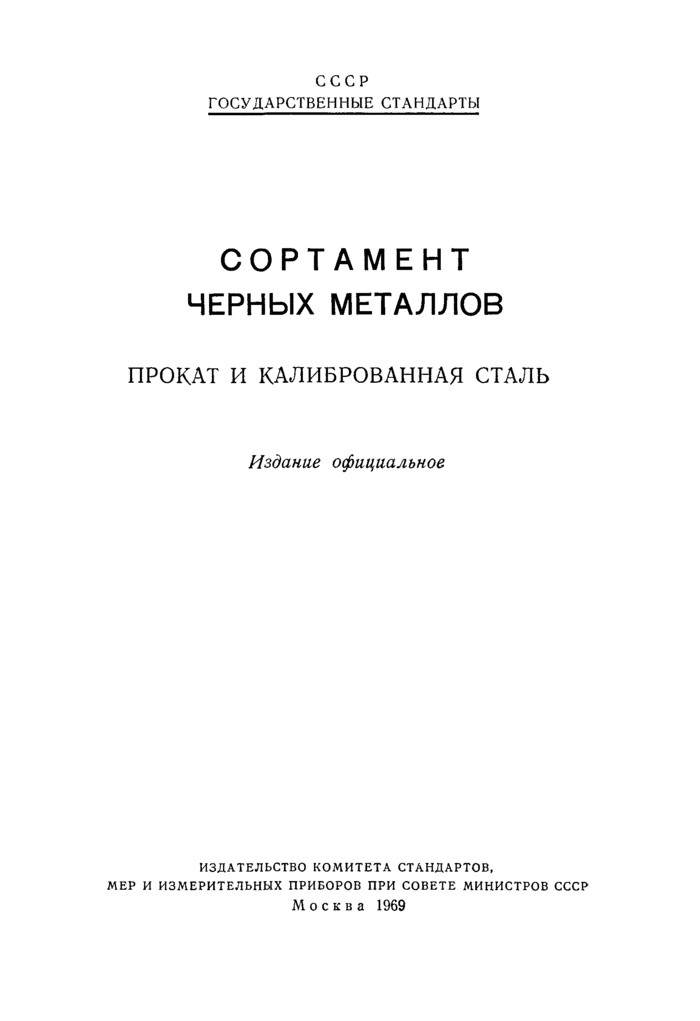

СССР
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
ПРОКАТ И КАЛИБРОВАННАЯ СТАЛЬ
Издание официальное
ИЗДАТЕЛЬСТВО КОМИТЕТА СТАНДАРТОВ,
МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ СОВЕТЕ МИНИСТРОВ СССР Москва 1969

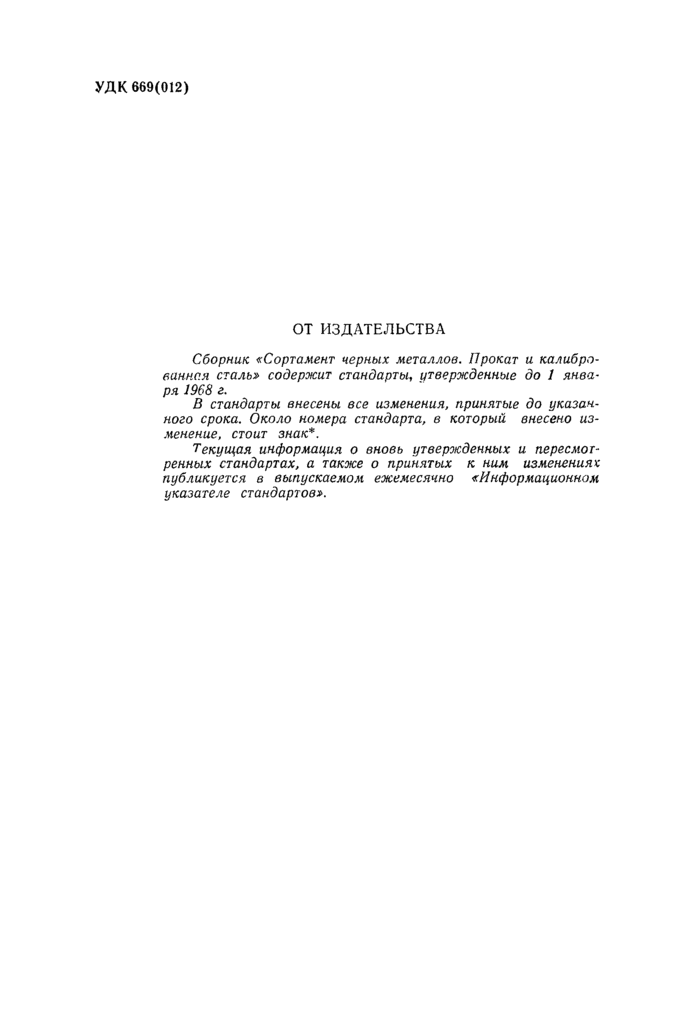

УДК 669(012)
ОТ ИЗДАТЕЛЬСТВА
Сборник <гСортамент черных металлов. Прокат и калиброванная сталь> содержит стандарты, утвержденные до 1 января 1968 г.
В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак*.
Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениям публикуется в выпускаемом ежемесячно «Информационном указателе стандартов>.
Згззаэп !’о«тс:: «
т 2.-^4, t-ibi I
Cl.
oi. Ч*
Издание официальное

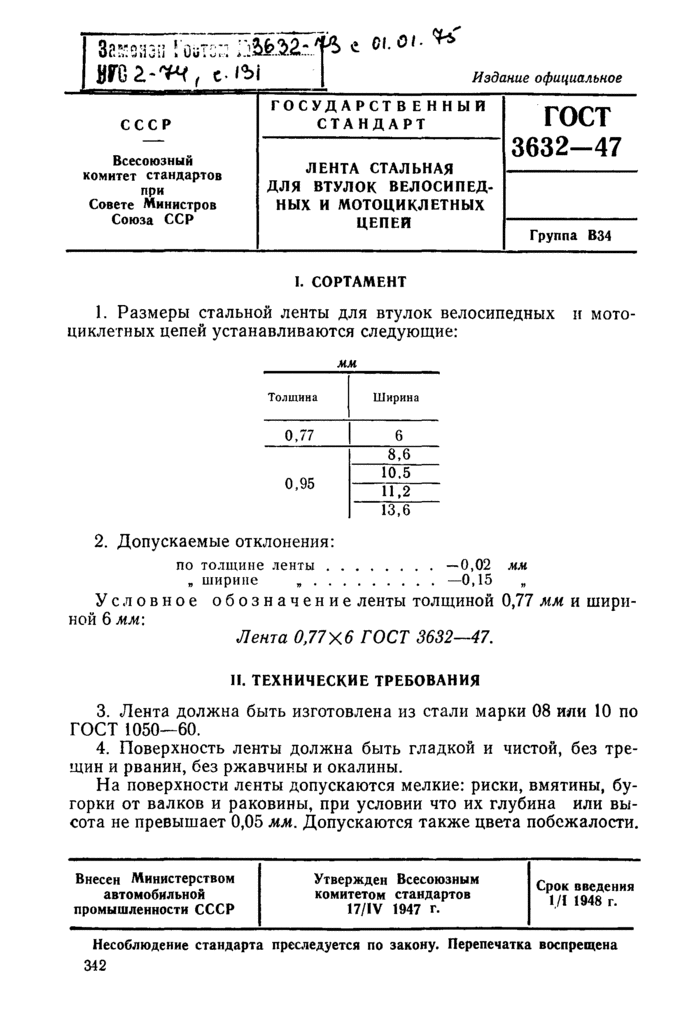

СССР
Всесоюзный комитет стандартов при
Совете Министров Союза ССР
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ДЕНТА СТАЛЬНАЯ ДЛЯ ВТУЛОК ВЕЛОСИПЕДНЫХ И МОТОЦИКЛЕТНЫХ ЦЕПЕЙ
ГОСТ
3632-47
Группа В34
I. СОРТАМЕНТ
1. Размеры стальной ленты для втулок велосипедных и мотоциклетных цепей устанавливаются следующие:
мм
|
Тол шина |
Ширина |
|
0,77 |
6 |
|
8,6 |
|
|
0,95 |
10.5 |
|
И.2 |
|
|
13,6 |
2. Допускаемые отклонения:
по толщине ленты……..—0,02 мм
„ ширине ……….—0,15
Условное обозначение ленты толщиной 0,77 мм и шириной 6 мм:
Лента 0,77X6 ГОСТ 3632-47.
II. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3. Лента должна быть изготовлена из стали марки 08 или 10 по ГОСТ 1050-60.
4. Поверхность ленты должна быть гладкой и чистой, без трещин и рванин, без ржавчины и окалины.
На поверхности ленты допускаются мелкие: риски, вмятины, бугорки от валков и раковины, при условии что их глубина или высота не превышает 0,05 мм. Допускаются также цвета побежалости.
|
Внесен Министерством |
Утвержден Всесоюзным |
|
|
автомобильной |
комитетом стандартов |
1/1 1948 г. |
|
промышленности СССР |
17/1V 1947 г. |
Несоблюдение стандарта преследуется по закону. Перепечатка воспрещена
342

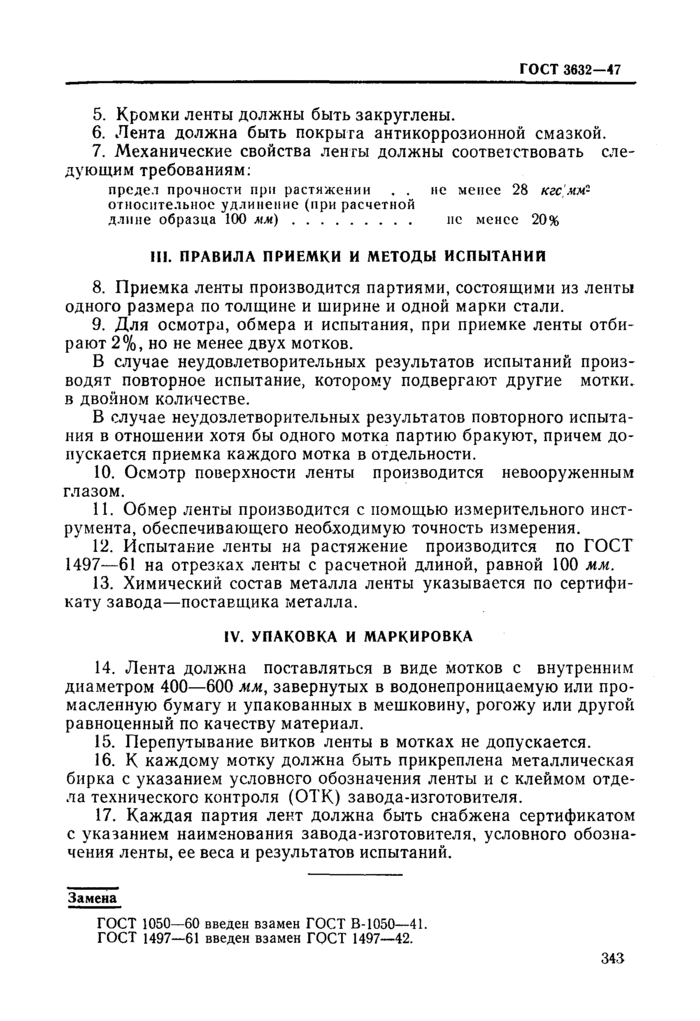

5. Кромки ленты должны быть закруглены.
6. Лента должна быть покрыта антикоррозионной смазкой.
7. Механические свойства ленты должны соответствовать еле-дующим требованиям:
предел прочности при растяжении . . не менее 28 кгемм-
относительное удлинение (при расчетной
длине образца 100 мм)……… не менее 20%
III. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИИ
8. Приемка ленты производится партиями, состоящими из ленты одного размера по толщине и ширине и одной марки стали.
9. Для осмотра, обмера и испытания, при приемке ленты отбирают 2%, но не менее двух мотков.
В случае неудовлетворительных результатов испытаний производят повторное испытание, которому подвергают другие мотки, в двойном количестве.
В случае неудовлетворительных результатов повторного испытания в отношении хотя бы одного мотка партию бракуют, причем допускается приемка каждого мотка в отдельности.
10. Осмотр поверхности ленты производится невооруженным глазом.
И. Обмер ленты производится с помощью измерительного инструмента, обеспечивающего необходимую точность измерения.
12. Испытание ленты на растяжение производится по ГОСТ 1497—61 на отрезках ленты с расчетной длиной, равной 100 мм.
13. Химический состав металла ленты указывается по сертификату завода—поставщика металла.
IV. УПАКОВКА И МАРКИРОВКА
14. Лента должна поставляться в виде мотков с внутренним диаметром 400—600 мм, завернутых в водонепроницаемую или промасленную бумагу и упакованных в мешковину, рогожу или другой равноценный по качеству материал.
15. Перепутывание витков ленты в мотках не допускается.
16. К каждому мотку должна быть прикреплена металлическая бирка с указанием условного обозначения ленты и с клеймом отдела технического контроля (ОТК) завода-изготовителя.
17. Каждая партия лент должна быть снабжена сертификатом с указанием наименования завода-изготовителя, условного обозначения ленты, ее веса и результатов испытаний.
Замена
ГОСТ 1050-60 введен взамен ГОСТ В-1050—41.
ГОСТ 1497-61 введен взамен ГОСТ 1497-42.
343

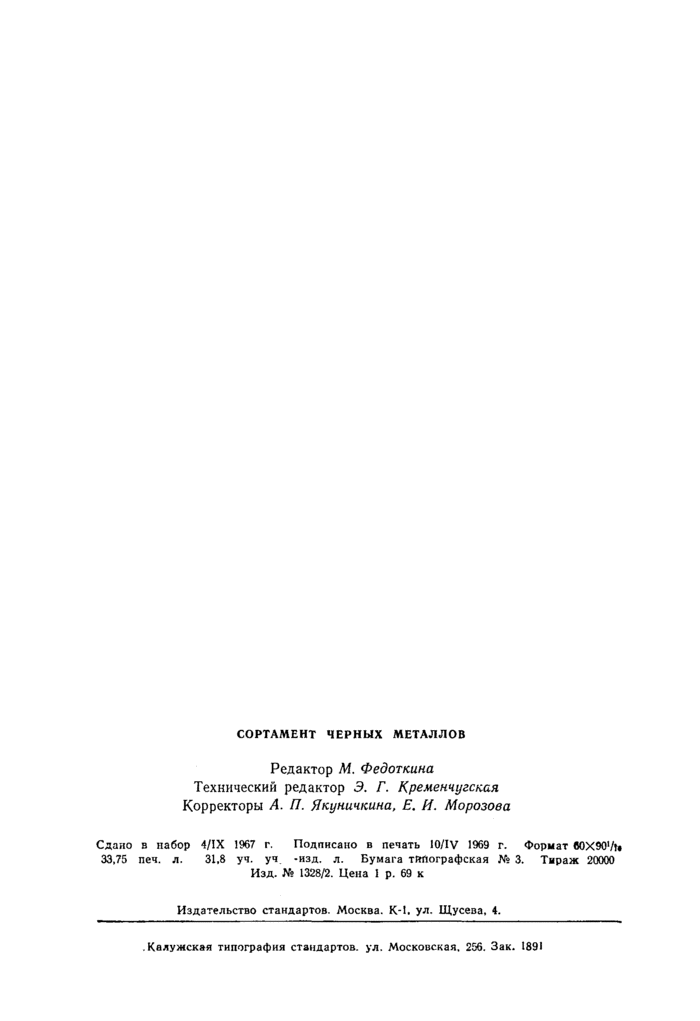

СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
