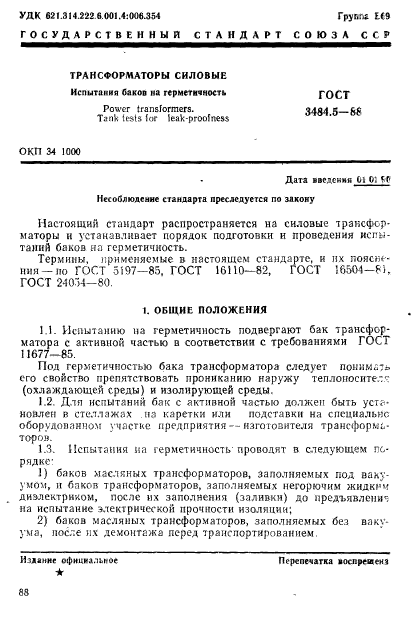

УДК 621.314.222 6 001.4:006.354    Трувг¹    ДО

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРАНСФОРМАТОРЫ СИЛОВЫЕ

Испытания баков иа герметичность

ГОСТ

3484.5—88

Power transformers.

Tank tests (or leak-proofness

ОКП 34 1000

Дата введения Gt 0;

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на силовые трансформаторы и устанавливает порядок подготовки и проведения испытаний баков на герметичность.

Термины, применяемые в настоящем стандарте, и их пояснении—но ГОСТ 5197-85. ГОСТ 16110-82, ГОСТ 16504-81, ГОСТ 24054-80.

I. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Испытанию на герметичность подвергают бак трансферу матора с активной частью в соответствии с требованиями ГОСТ 11677-85.

Под герметичностью бака трансформатора следует понимать его свойство препятствовать прониканию наружу теплоносителя (охлаждающей среды) и изолирующей среды.

1.2.    Длп испытаний бак с активной частью должен быть установлен в стеллажах из каретки или подставки на специально оборудованном участке предприятия — изготовителя трансформаторов.

1.3.    Испытания на герметичность проводят в следующем порядке:

1)    баков масляных трансформаторов, заполняемых под вакуумом, и баков трансформаторов, заполняемых негорючим жидким диэлектриком, после их заполнения (заливки) до предъявление на испытание электрической прочности изоляции;

2)    баков масляных трансформаторов, заполняемых без вакуума, после их демонтажа перед транспортированием

Перепечатка воспреиея?

1

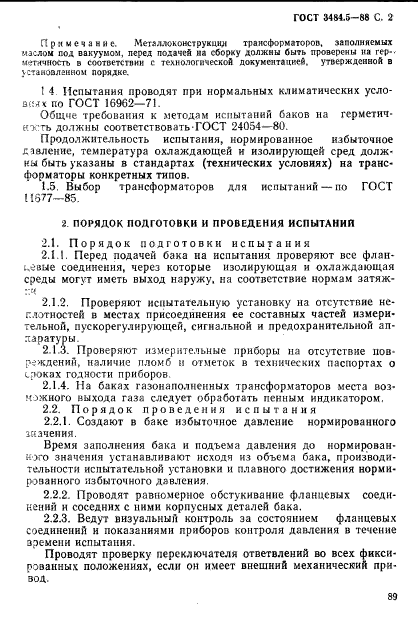

ГОСТ 3484.5-88 С. 2

Примечание. Металлоконструкция трансформаторов, заполняемых маслом под вакуумом, перед подачей на сборку должны быть проверены на гер-• неточность в соответствии с технологической документацией, утвержденной в устаноалгнном порядке.

! 4 Испытания проводят при нормальных климатических усло-аса по ГОСТ 16962-71.

Общче требования к .методам испытаний баков на герметнч-«>::гь должны соответствовать ГОСТ 24054-80.

Продолжительность испытания, нормированное избыточное давление, температура охлаждающей и изолирующей сред должны быть указаны в стандартах (технических условиях) на трансформаторы конкретных типов.

1.5. Выбор трансформаторов для испытаний — по ГОСТ ! 1677—85.

2. ПОРЯДОК ПОДГОТОВКИ И ПРОВЕДЕНИЯ ИСПЫТАНИЙ

2.1.    Порядок подготовки испытания

2.1.1.    Перед подачей бака на испытания проверяют все фланцевые соединения, через которые изолирующая и охлаждающая среды могут иметь выход наружу, на соответствие нормам затяж-

::ч

2.1.2.    Проверяют испытательную установку на отсутствие неплотностей в местах присоединения ее составных частей измерительной, пускорегулирующей, сигнальной и предохранительной аппаратуры.

2.1.3.    Проверяют измерительные приборы на отсутствие повреждений, наличие пломб и отметок в технических паспортах о сроках годности приборов

2.1.4.    На баках газонаполненных трансформаторов места возможного выхода газа следует обработать пенным индикатором.

2.2. Порядок проведения испытания

2.2.1.    Создают в баке избыточное давление нормированного значения.

Время заполнения бака и подъема давления до нормирован-кого значения устанавливают исходя нз объема бака, производительности испытательной установки и плавного достижения норм и* рэнанного избыточного давления.

2.2.2.    Проводят равномерное обстукивание фланцевых соединений и соседних с ними корпусных деталей бака.

2.2.3.    Ведут визуальный контроль за состоянием фланцевых соединений и показаниями приборов контроля давления в течение аремени испытания.

Проводят проверку переключателя ответвлений во всех фиксированных положениях, если он имеет внешний механический при-зод.

89

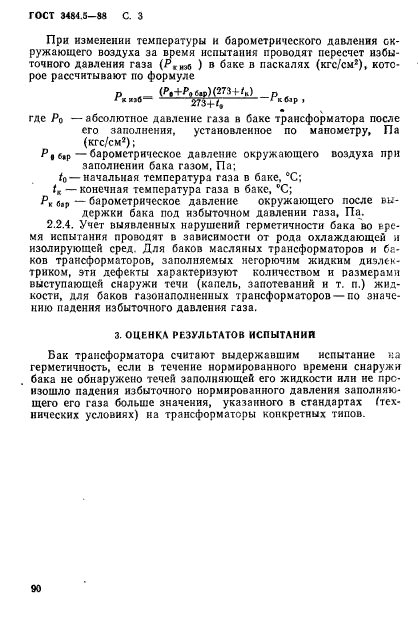

ГОСТ 3484.5—88 С. 3

При изменении температуры и барометрического давления окружающего воздуха за время испытания проводят пересчет избыточного давления газа (Р_шж& ) в баке в паскалях (кгс/см*), которое рассчитывают по формуле

Рк■»*** ⁽—^Pj±-%+7;^nt—^K)—^p^_P,

где Ро — абсолютное давление газа н баке трансформатора после его заполнения, установленное по манометру, Па (кгс/см*);

Р% б*р — барометрическое давление окружающего воздуха прн заполнении бака газом, Па; f₀ —начальная температура газа в баке, °С; t_K — конечная температура газа в баке, ^РС;

Р>с б>р — барометрическое давление окружающего после выдержки бака под избыточном давлении газа, Па.

2.2.4. Учет выявленных нарушений герметичности бака во ире-мя испытания проводят в зависимости от рода охлаждающей и изолирующей сред. Для баков масляных трансформаторов н 6?.-ков трансформаторов, заполняемых негорючим жидким диэлектриком, эти дефекты характеризуют количеством и размерами выступающей снаружи течи (капель, запотеваний и т. п.) жидкости, для баков газонаполненных трансформаторов —по значению падения избыточного давления газа.

3. ОЦЕНКА РЕЗУЛЬТАТОВ ИСПЫТАНИИ

Бак трансформатора считают выдержавшим испытание на герметичность, если в течение нормированного времени снаружи бака не обнаружено течей заполняющей его жидкости или не произошло падения избыточного нормированного давления заполняющего его газа больше значения, указанного в стандартах {технических условиях) на трансформаторы конкретных типов.

90

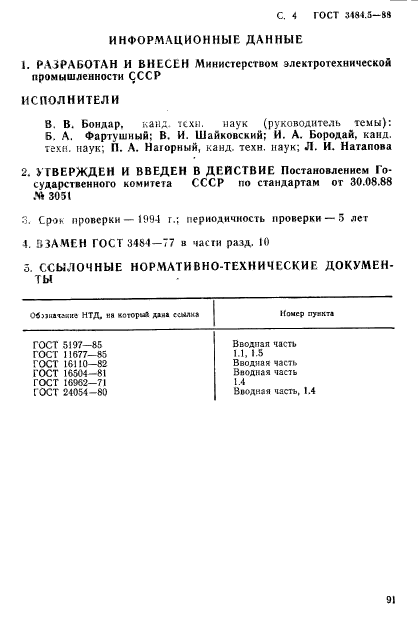

С. 4 ГОСТ 3184.5-88 ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

ИСПОЛНИТЕЛИ

В. В. Ьондар. канд. техн. наук (руководитель темы): Б. А. Фартушный; В. И. Шайковский; Й. А. Бородай, канд. техн. наук; П. А. Наюрный, канд. техн. наук; Л. И. Натапова

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.08.88 .NV 3051

о. Срок проверки — 1094 г.; периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 3481-77 в части разд. 10

о. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
