ГОСТ 3282-74 | Стройсоветы

Проволока стальная низкоуглеродистая общего назначения. Технические условия

Заменяет
Страница 1

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

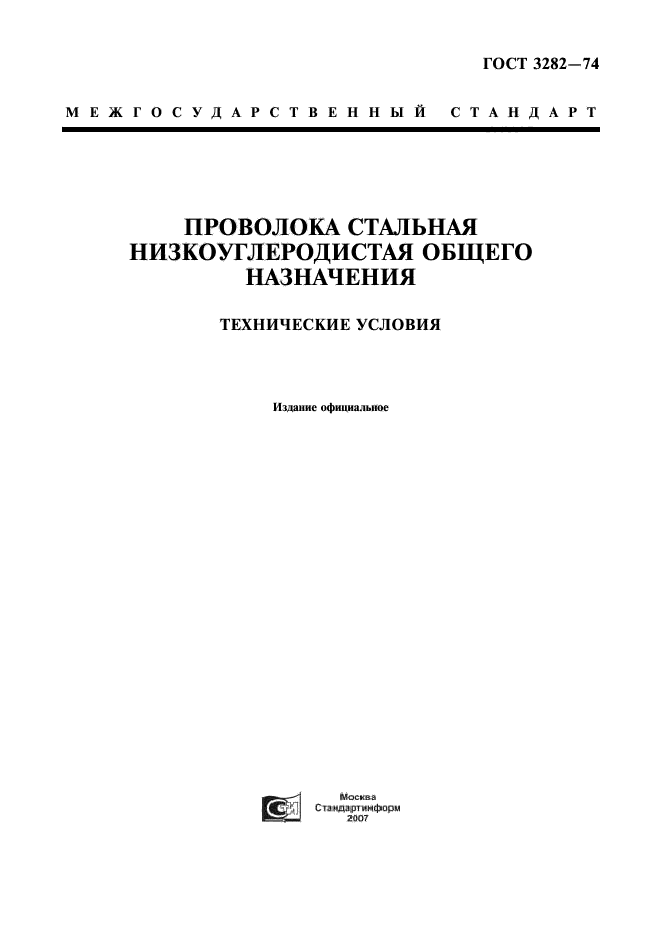

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОВОЛОКА СТАЛЬНАЯ
НИЗКОУГЛЕРОДИСТАЯ
ОБЩЕГО НАЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 3282-74

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

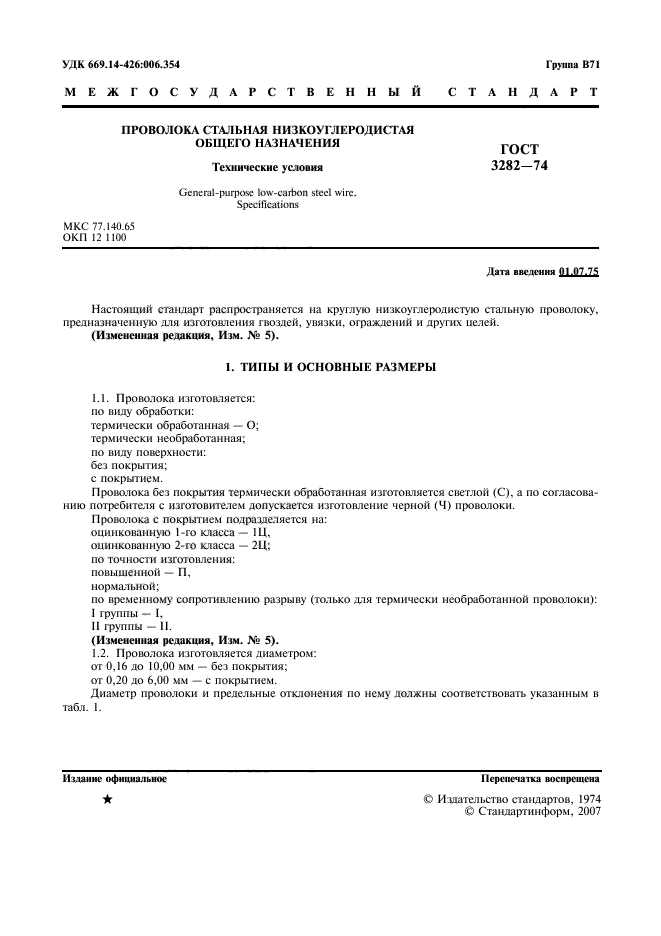

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОВОЛОКА СТАЛЬНАЯ НИЗКОУГЛЕРОДИСТАЯ ОБЩЕГО НАЗНАЧЕНИЯ

Технические условия

General-purpose low-carbon steel wire.
Specifications

ГОСТ
3282-74

Дата введения с 01.07.75

Настоящий стандарт распространяется на круглую низкоуглеродистую стальную проволоку, предназначенную для изготовления гвоздей, увязки, ограждений и других целей.

(Измененная редакция, Изм. № 5).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Проволока изготовляется:

по виду обработки:

термически обработанная — О;

термически необработанная;

по виду поверхности:

без покрытия;

с покрытием.

Проволока без покрытия термически обработанная изготовляется светлой (С), а по согласованию потребителя с изготовителем допускается изготовление черной (Ч) проволоки.

Проволока с покрытием подразделяется на:

оцинкованную 1-го класса — 1Ц,

оцинкованную 2-го класса — 2Ц;

по точности изготовления:

повышенной — П,

нормальной;

по временному сопротивлению разрыву (только для термически необработанной проволоки):

I группы — I,

II группы — II.

(Измененная редакция, Изм. № 5).

1.2. Проволока изготовляется диаметром:

от 0,16 до 10,00 мм — без покрытия;

от 0,20 до 6,00 мм — с покрытием.

Диаметр проволоки и предельные отклонения по нему должны соответствовать указанным в табл. 1.

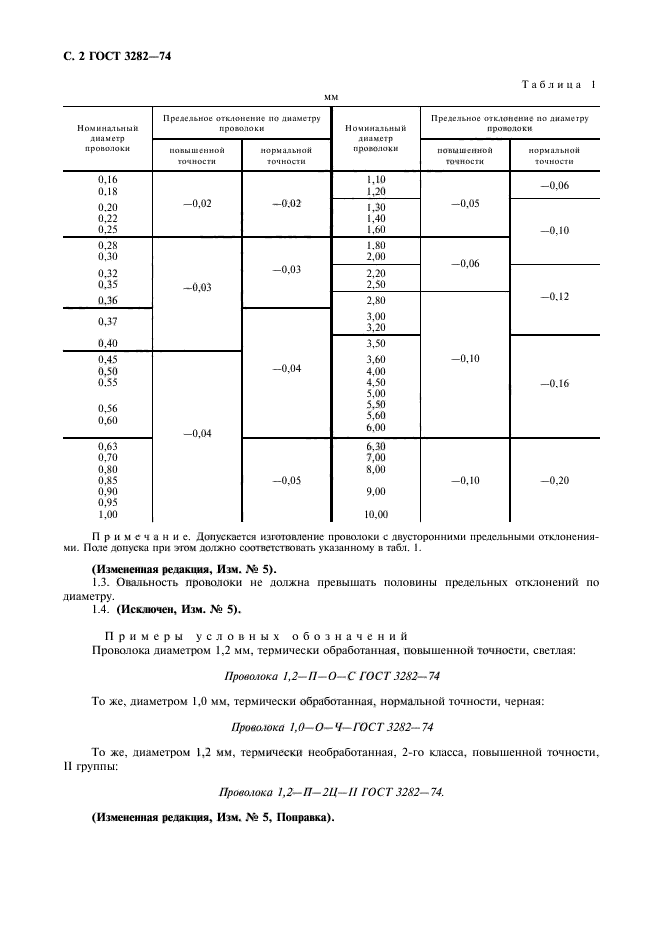

Таблица 1

мм

Номинальный диаметр проволоки	Предельные отклонения по диаметру проволоки		Номинальный диаметр проволоки	Предельные отклонения по диаметру проволоки
Номинальный диаметр проволоки	повышенной точности	нормальной точности	Номинальный диаметр проволоки	повышенной точности	нормальной точности
0,16			1,10		-0,06
0,18			1,20
	-0,02	-0,02		-0,05
0,20			1,30
0,22			1,40
0,25			1,60		-0,10
0,28			1,80
0,30			2,00	-0,06
0,32		-0,03	2,2
0,35			2,5
0,36	-0,03		2,8		-0,12
0,37			3,00
			3,20
0,40			3,50
0,45			3,60	-0,10
0,50		-0,04	4,00
0,55			4,50		-0,16
0,56			5,00
0,60			5,50
			5,60
	-0,04		6,00
0,63			6,30
0,70			7,00
0,80			8,00
0,90		-0,05	9,00	-0,10	-0,20
0,95			10,00
1,00

Примечание. Допускается изготовление проволоки с двусторонними предельными отклонениями. После допуска при этом должно соответствовать указанному в табл. 1.

(Измененная редакция, Изм. № 5).

1.3. Овальность проволоки не должна превышать половины предельных отклонений по диаметру.

1.4. (Исключен, Изм. № 5).

Примеры условных обозначений

Проволока диаметром 1,2 мм, термически обработанная, повышенной точности, светлая:

Проволока 1,2-П-О-С ГОСТ 3282-74

То же, диаметром 1,0 мм, термически обработанная, нормальной точности, черная:

Проволока 1,0-О-Ч ГОСТ 3282-74

То же, диаметром 1,2 мм, термически необработанная, 2-го класса, повышенной точности, II группы:

Проволока 1,2-П-2Ц-II ГОСТ 3282-74.

(Измененная редакция, Изм. № 5).

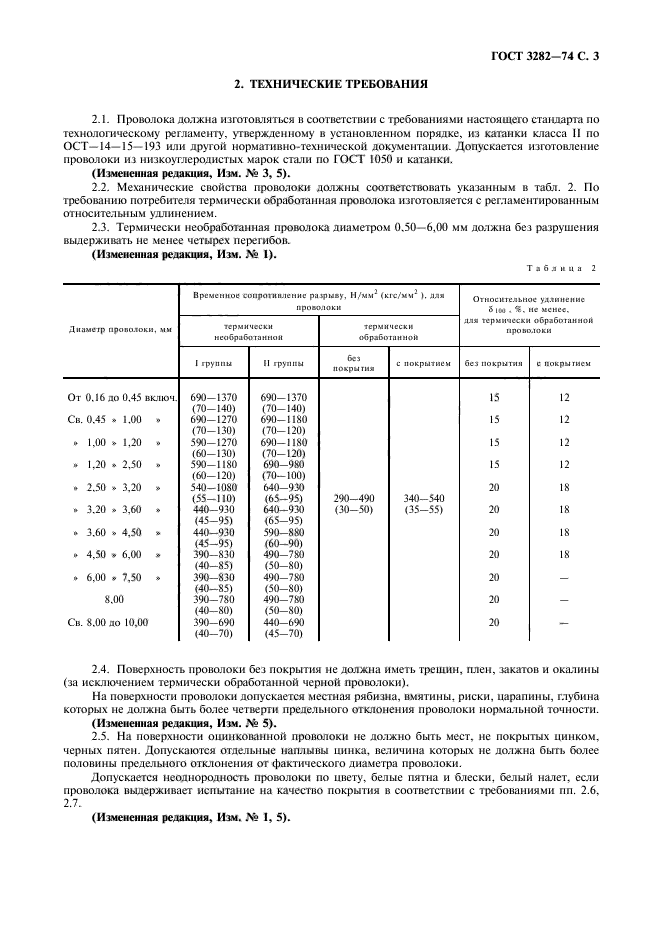

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Проволока должна изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из катанки класса II по ОСТ-14-15-193-86 или другой нормативно-технической документации. Допускается изготовление проволоки из низкоуглеродистых марок стали по ГОСТ 1050-74* и катанки по ГОСТ 4231-70.

_______

* С 01.01.91 вводится в действие ГОСТ 1050-88.

(Измененная редакция, Изм. № 3, 5).

2.2. Механические свойства проволоки должны соответствовать указанным в табл. 2. По требованию потребителя термически обработанная проволока изготовляется с регламентированным относительным удлинением.

Таблица 2

Диаметр проволоки, мм

Временное сопротивление разрыву, Н/мм²
(кгс/мм²), для проволоки

Относительное удлинение ₀
