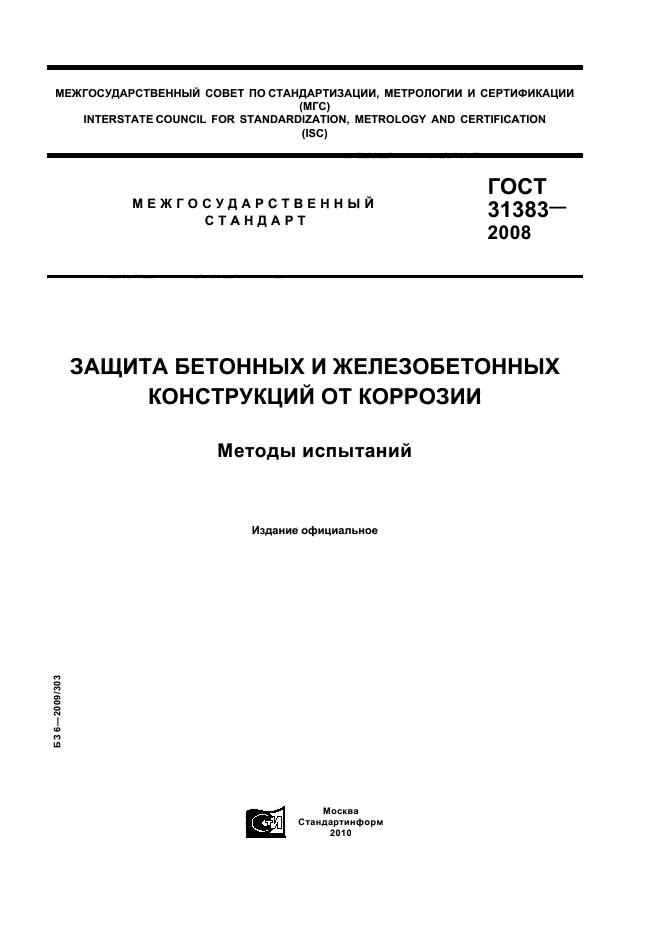

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

31383-

2008

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ЗАЩИТА БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ

Методы испытаний

Издание официальное

Москва

Стандартинформ

2010

ГОСТ 31383-2008

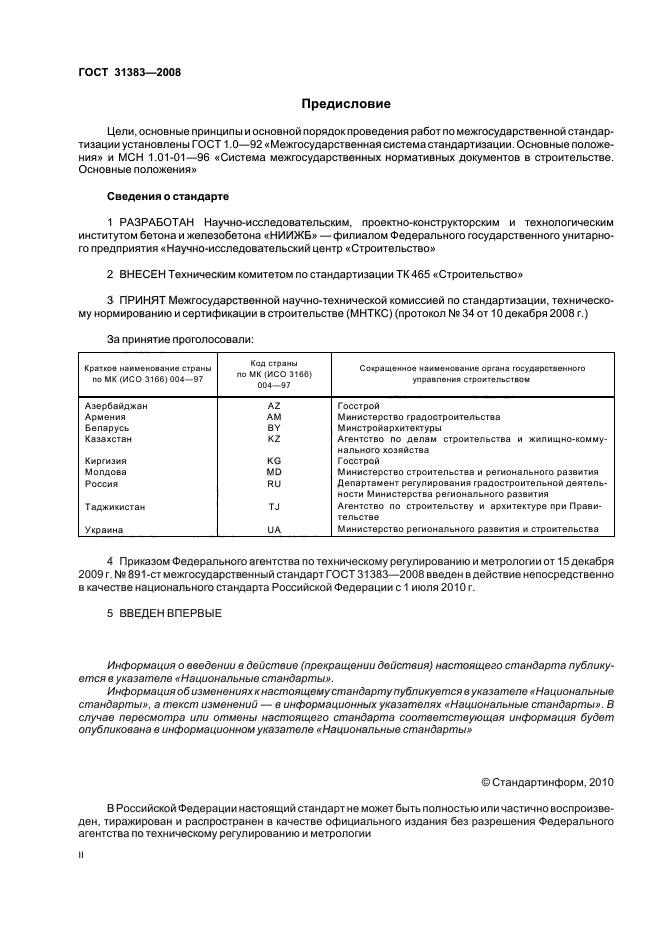

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01—96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона «НИИЖБ» — филиалом Федерального государственного унитарного предприятия «Научно-исследовательский центр «Строительство»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) (протокол N° 34 от 10 декабря 2008 г.)

За принятие проголосовали:

Краткое наименование страны по МК(ИСО 3166) 004-97	Коя страны по МК (ИСО 3166) 004-97	Сокращенное наименование органа государственною управления строительством
Азербайджан	AZ	Г осстрой
Армения	AM	Министерство градостроительства
Беларусь	BY	Минстройархитектуры
Казахстан	К 2	Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия	KG	Г осстрой
Молдова	MD	Министерство строительства и регионального развития
Россия	RU	Департамент регулирования градостроительной деятельности Министерства регионального развития
Таджикистан	TJ	Агентство по строительству и архитектуре при Правительстве
Украина	UA	Министерство регионального развития и строительства

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. Ne 891-ст межгосударственный стандарт ГОСТ 31383-2008 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2010 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

©Стандартинформ. 2010

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 31383-2008

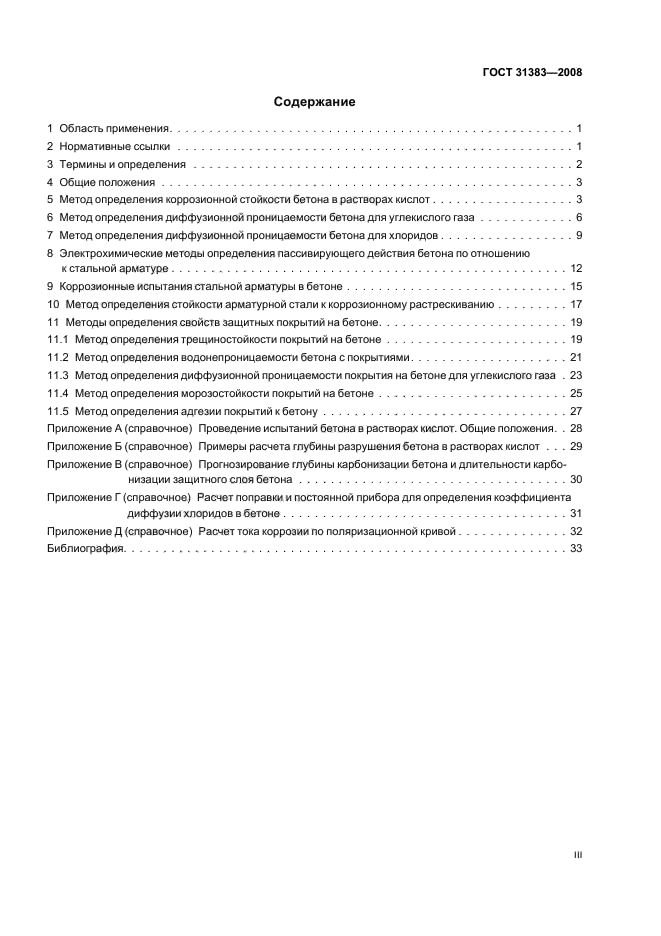

Содержание

1 Область применения……………………………………………1

2 Нормативные ссылки…………………………………………..1

3 Термины и определения…………………………………………2

4 Общие положения…………………………………………….3

5 Метод определения коррозионной стойкости бетона в растворах кислот………………3

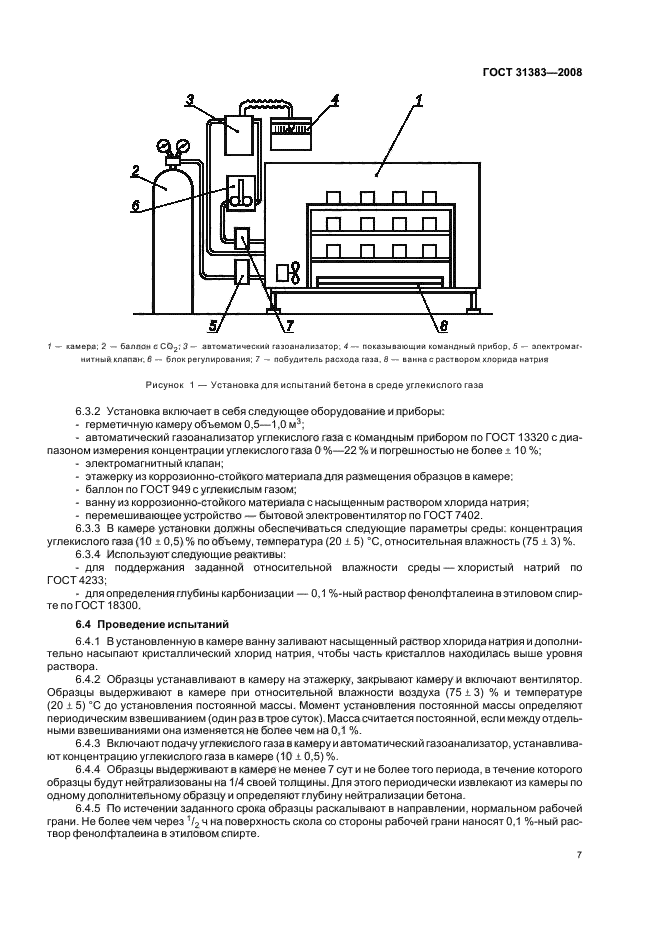

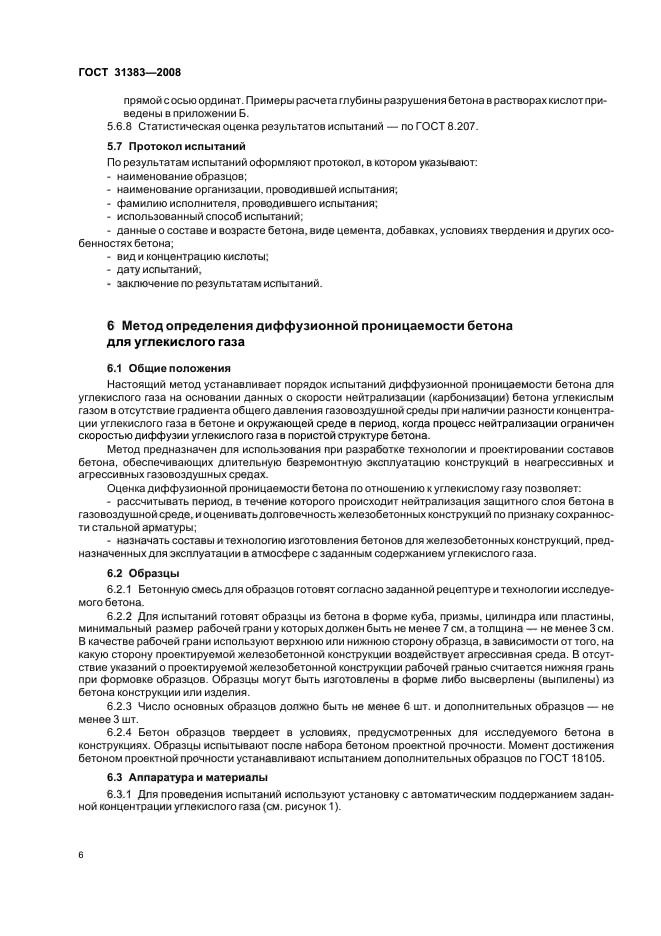

6 Метод определения диффузионной проницаемости бетона для углекислого газа…………6

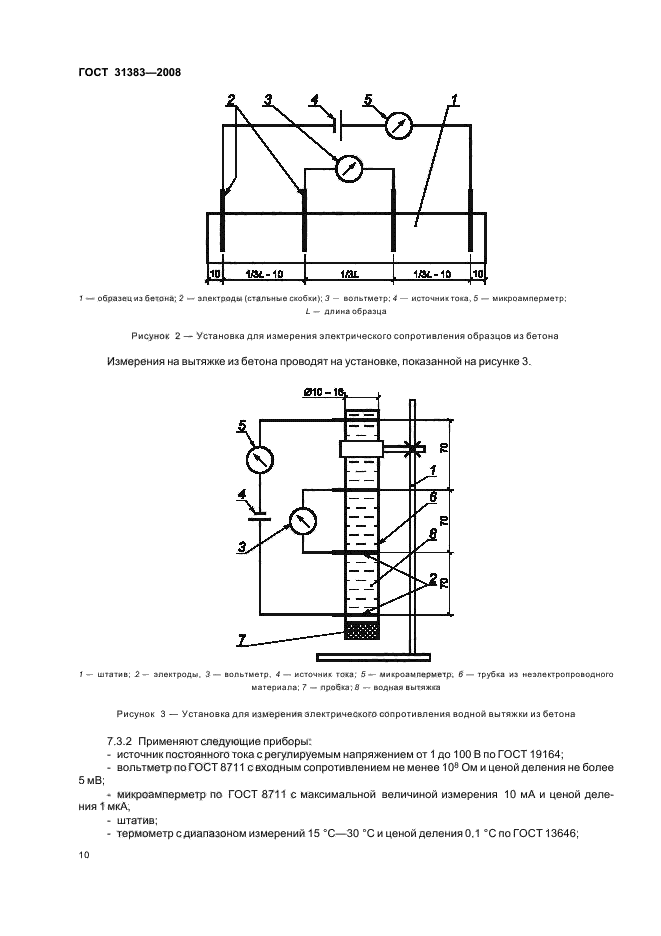

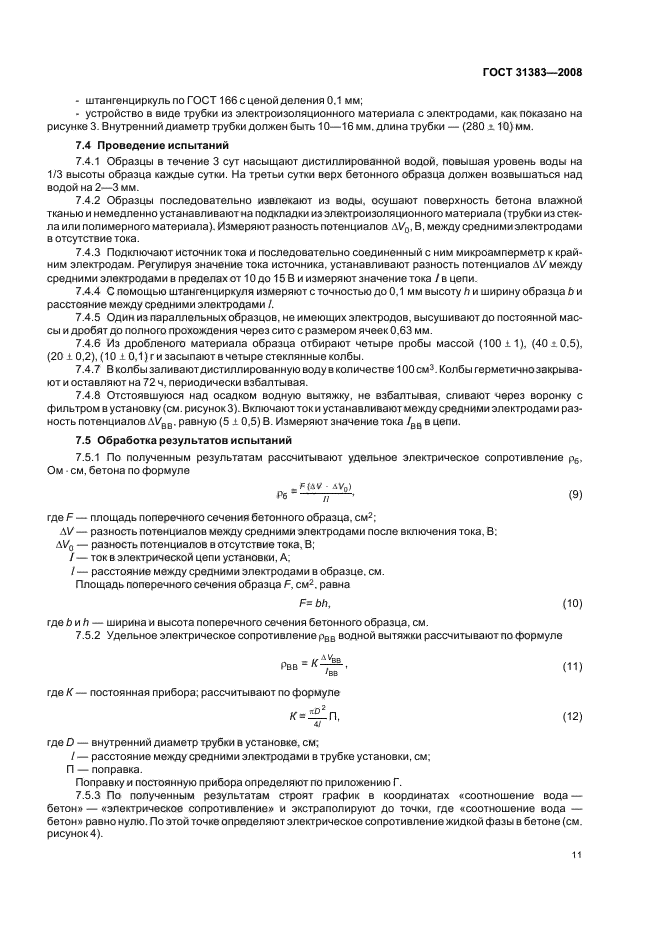

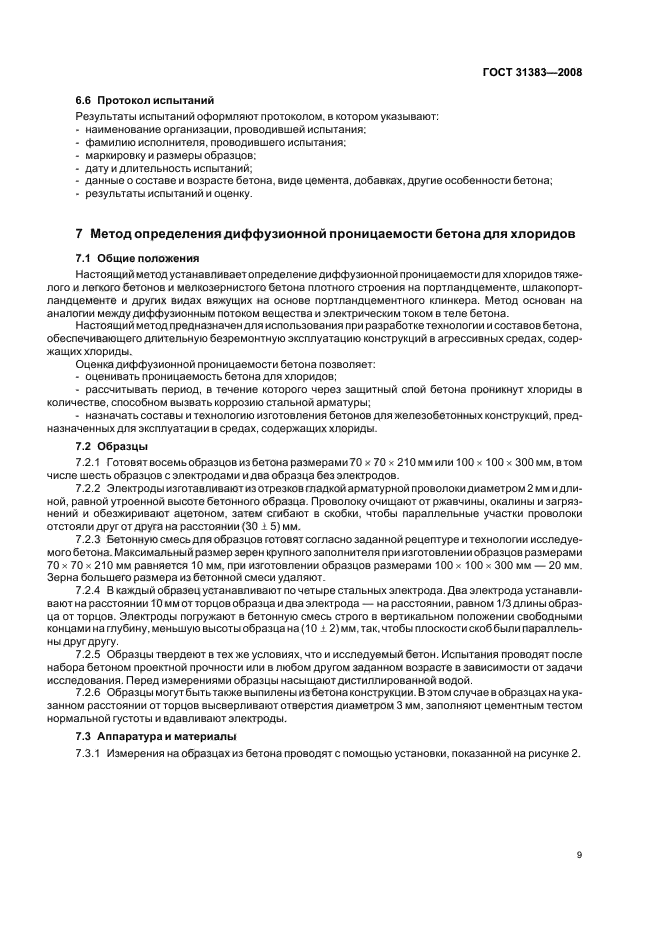

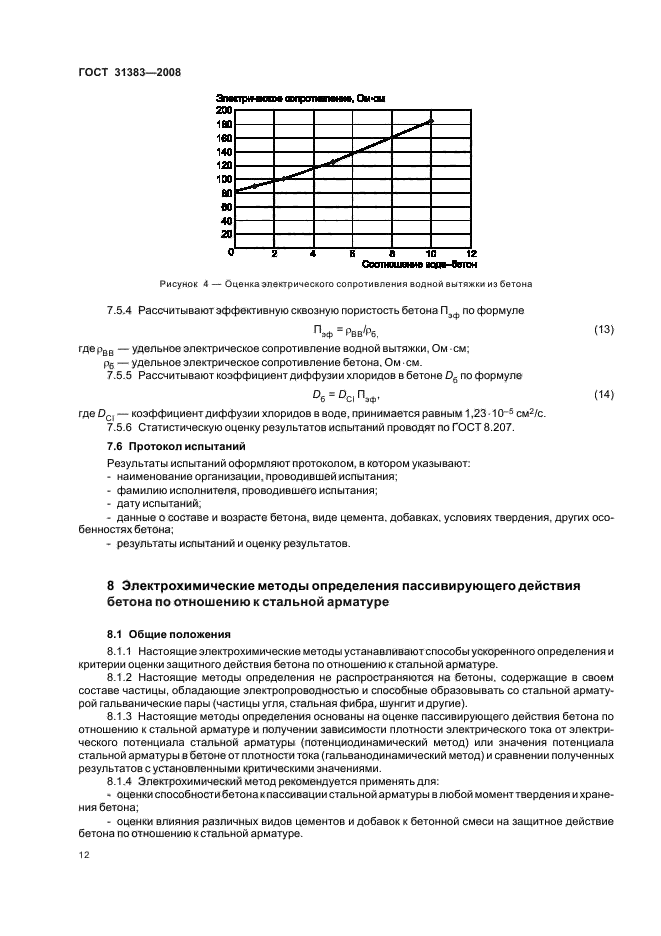

7 Метод определения диффузионной проницаемости ботона для хлоридов……………..9

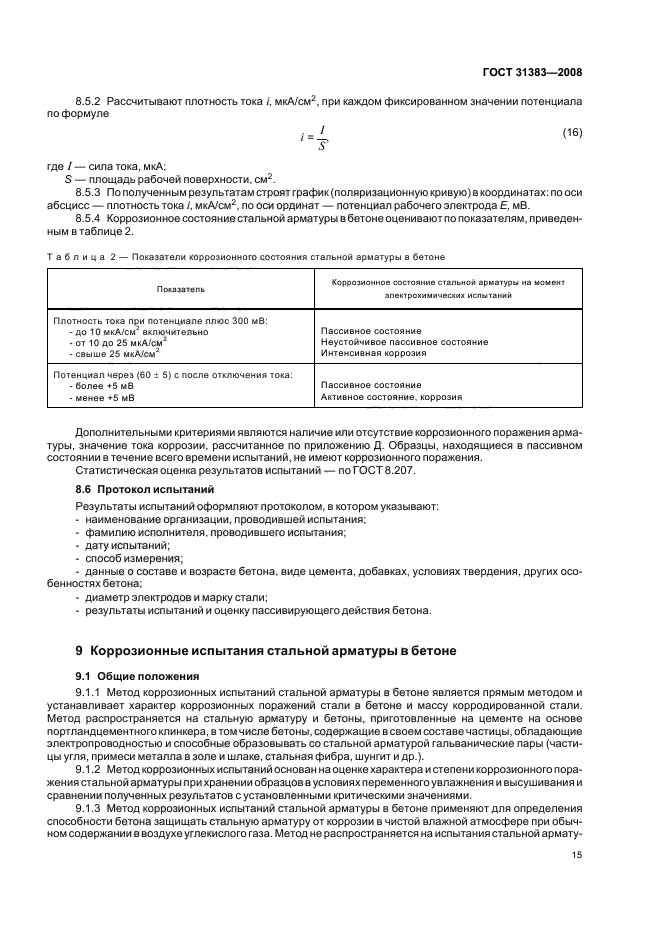

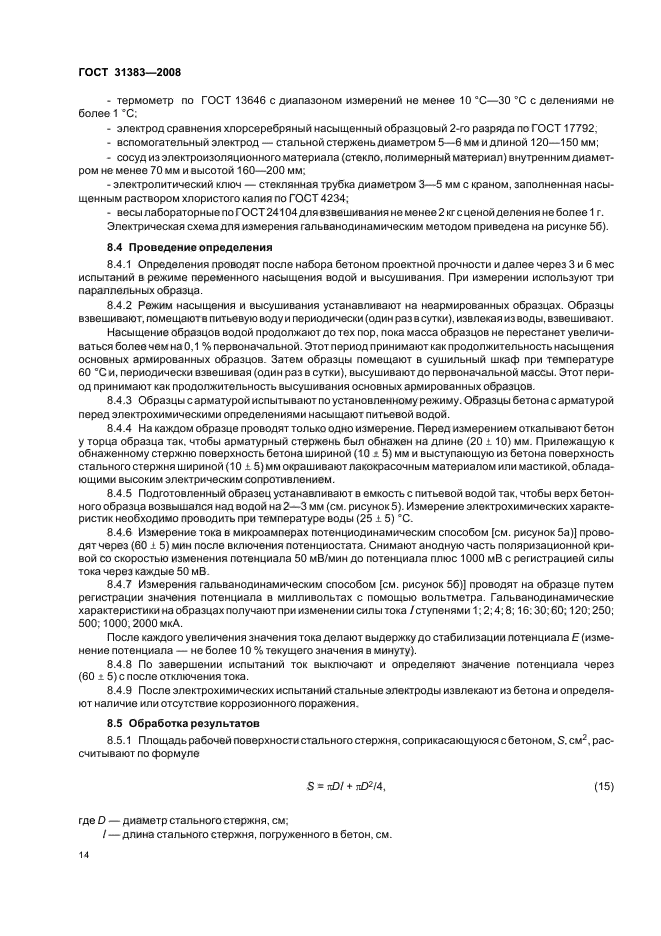

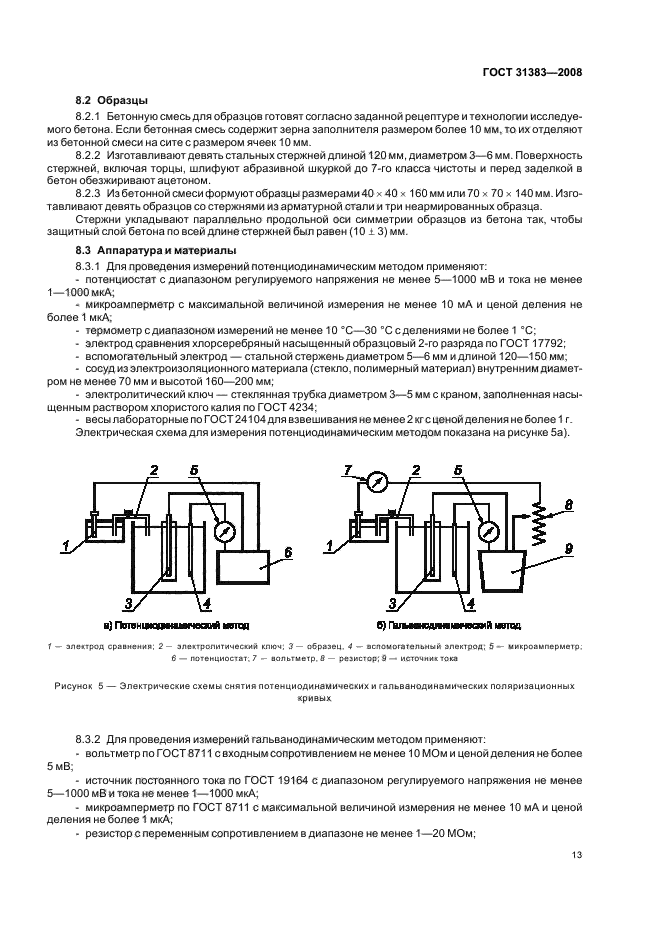

8 Электрохимические методы определения пассивирующего действия бетона по отношению

к стальной арматуре…………………………………………..12

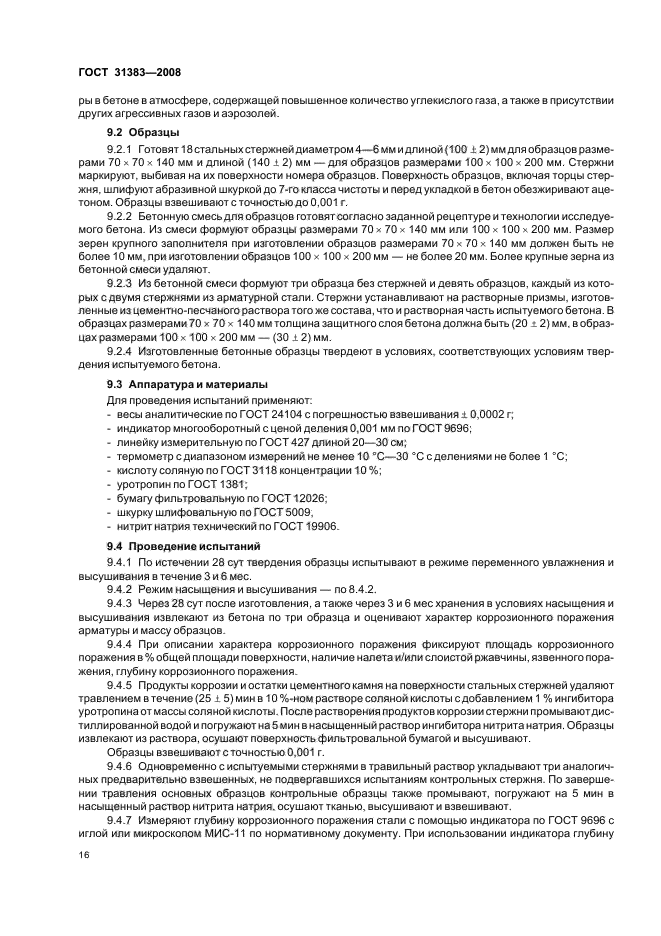

9 Коррозионные испытания стальной арматуры в бетоне……………………….15

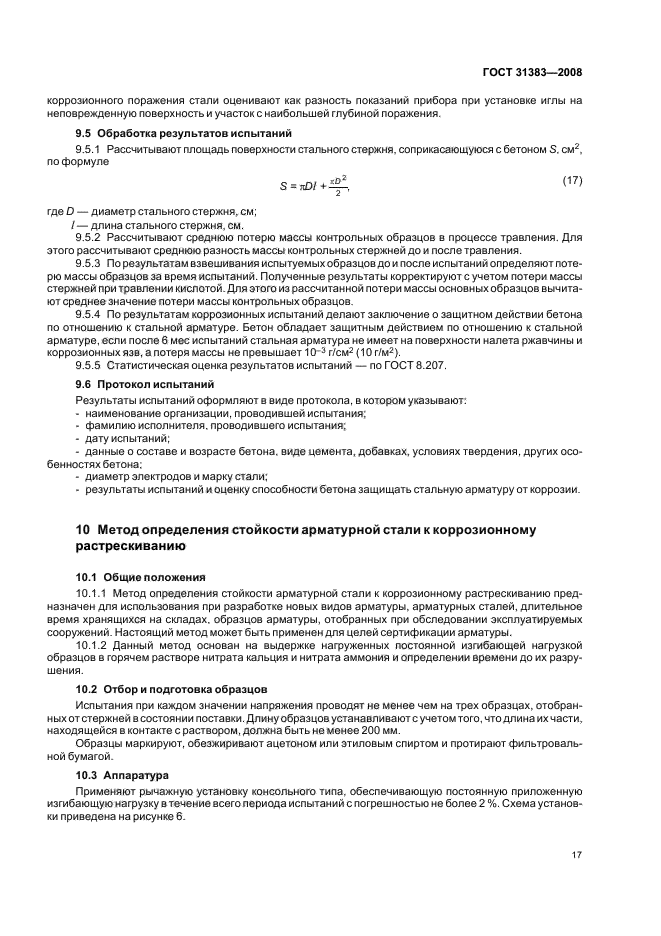

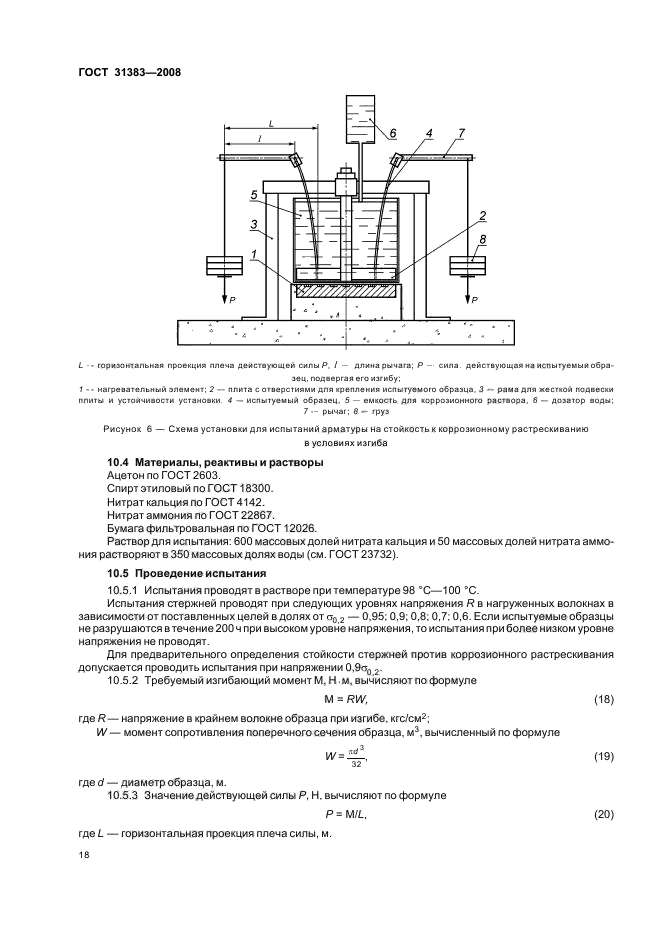

10 Метод определения стойкости арматурной стали к коррозионному растрескиванию………17

11 Методы определения свойств защитных покрытий на бетоне……………………19

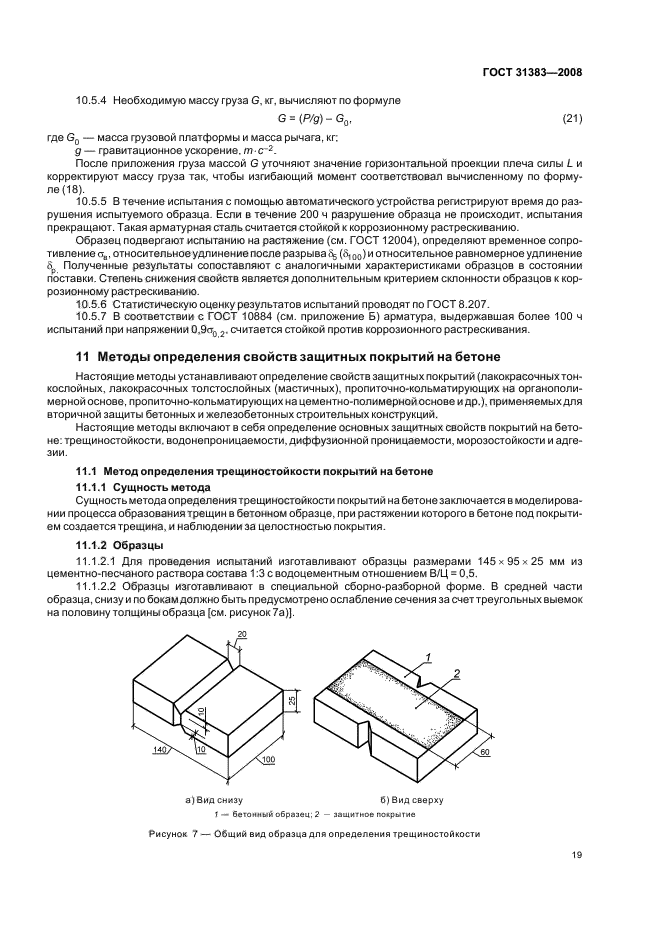

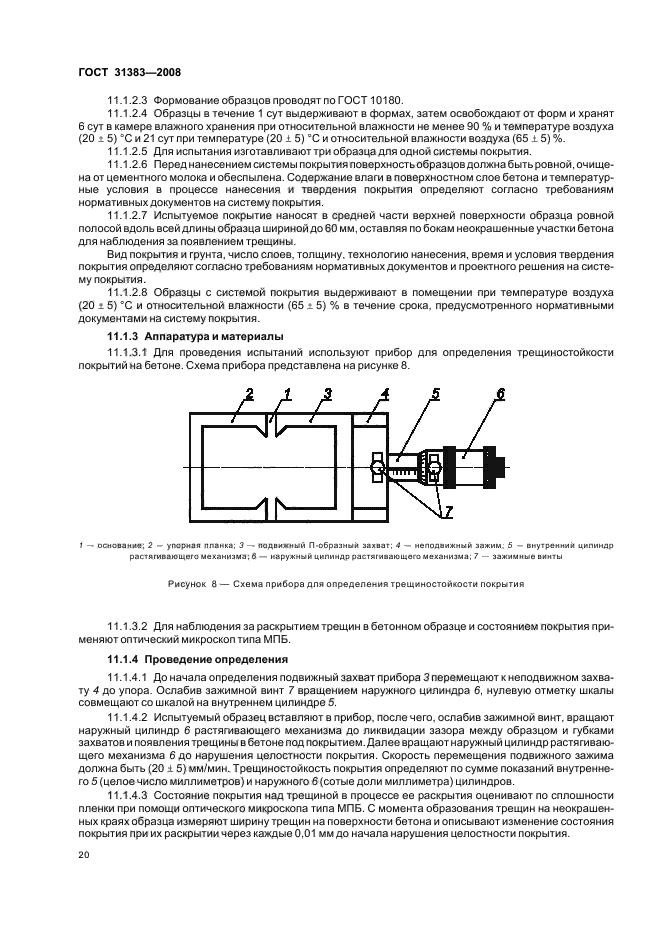

11.1 Метод определения трещиностойкости покрытий на бетоне…………………..19

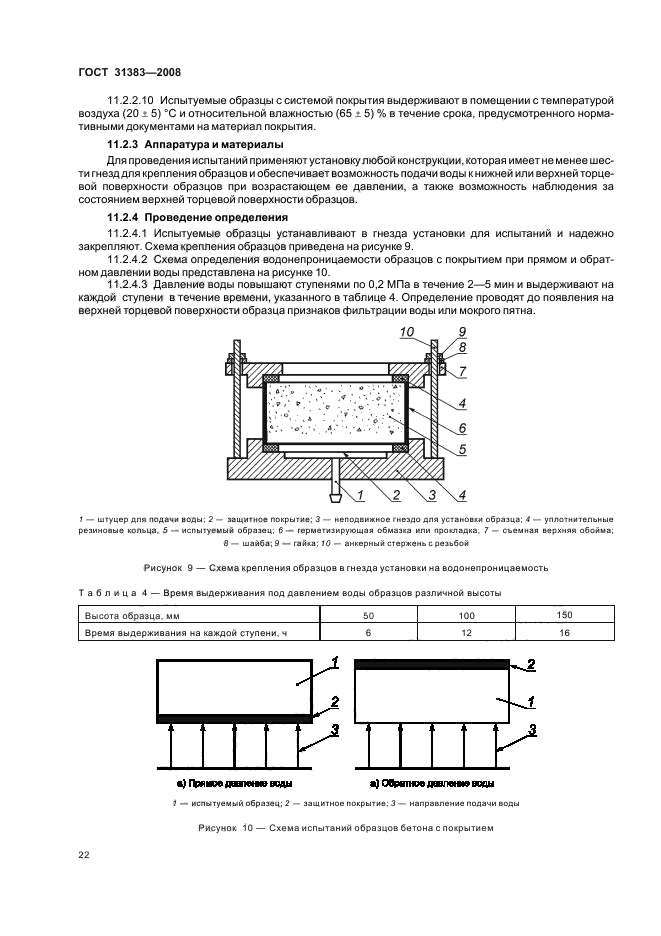

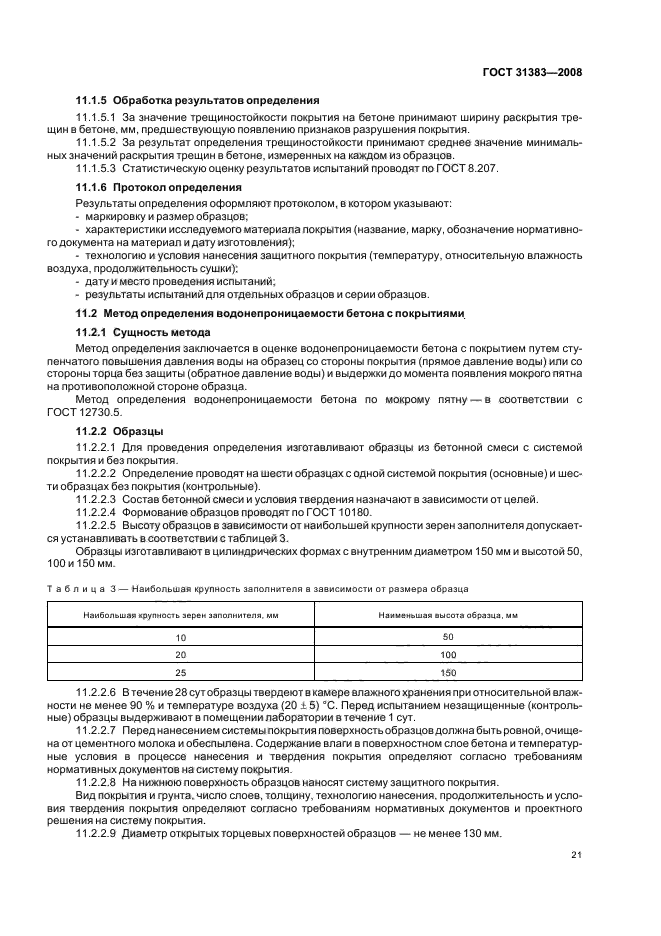

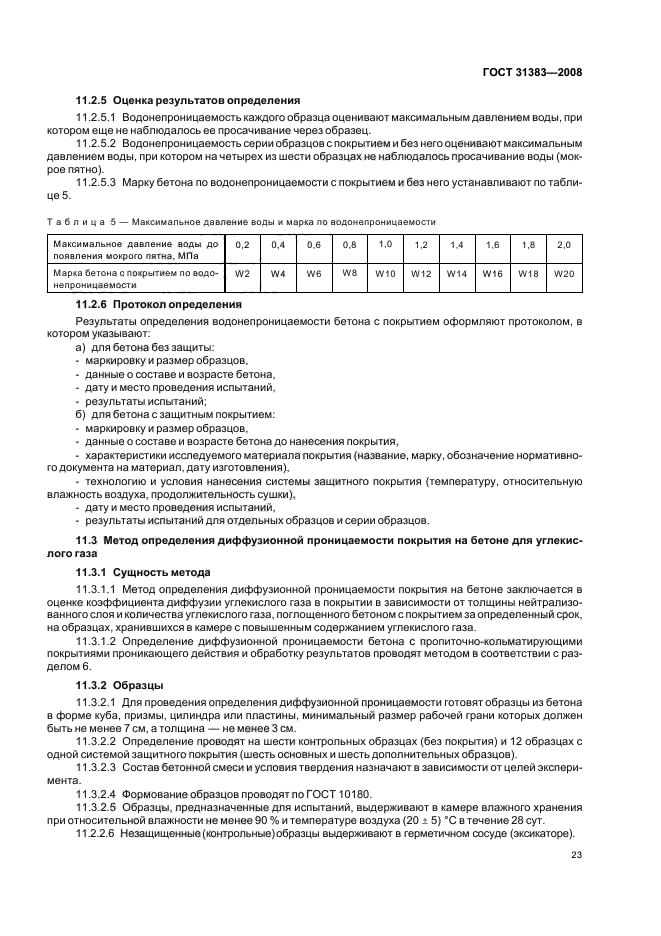

11.2 Метод определения водонепроницаемости бетона с покрытиями………………..21

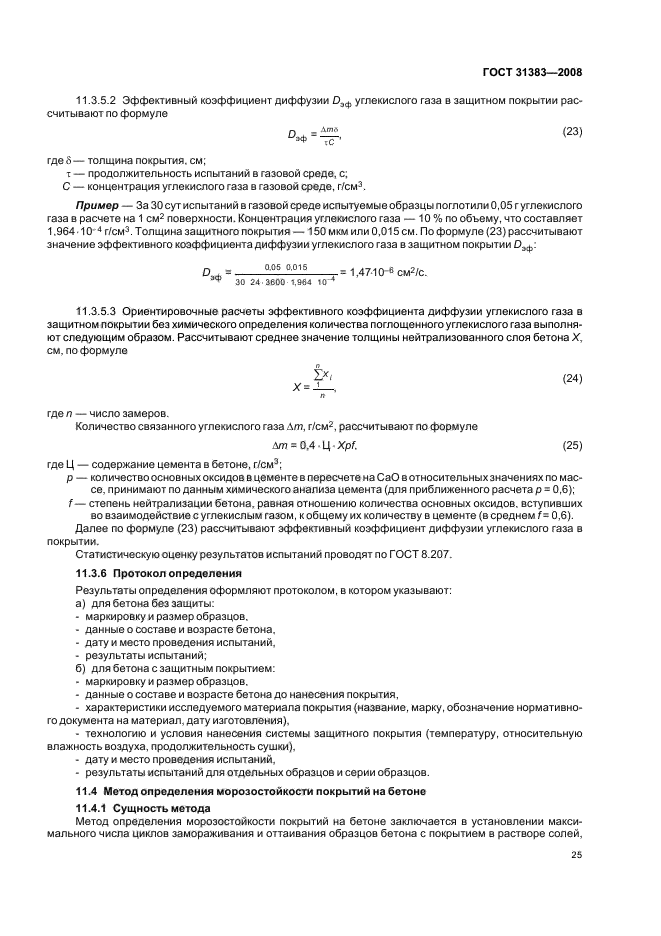

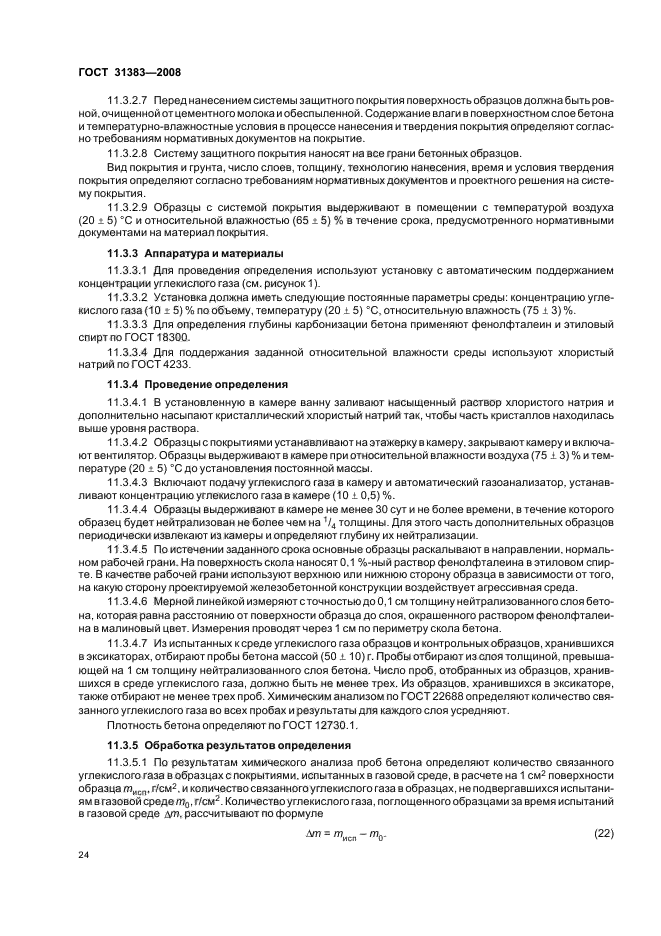

11.3 Метод определения диффузионной проницаемости покрытия на бетоне для углекислого газа . 23

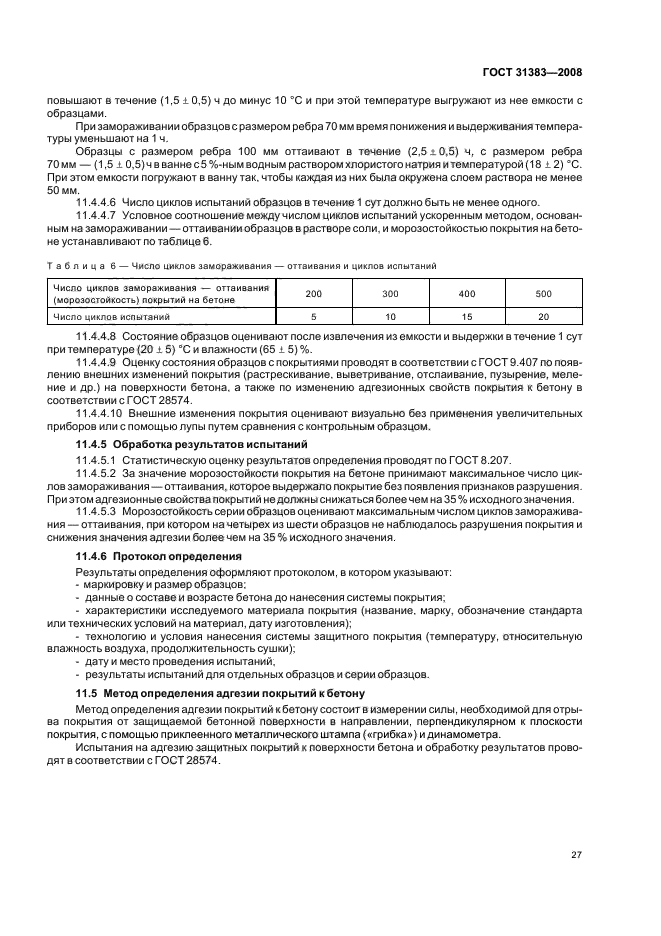

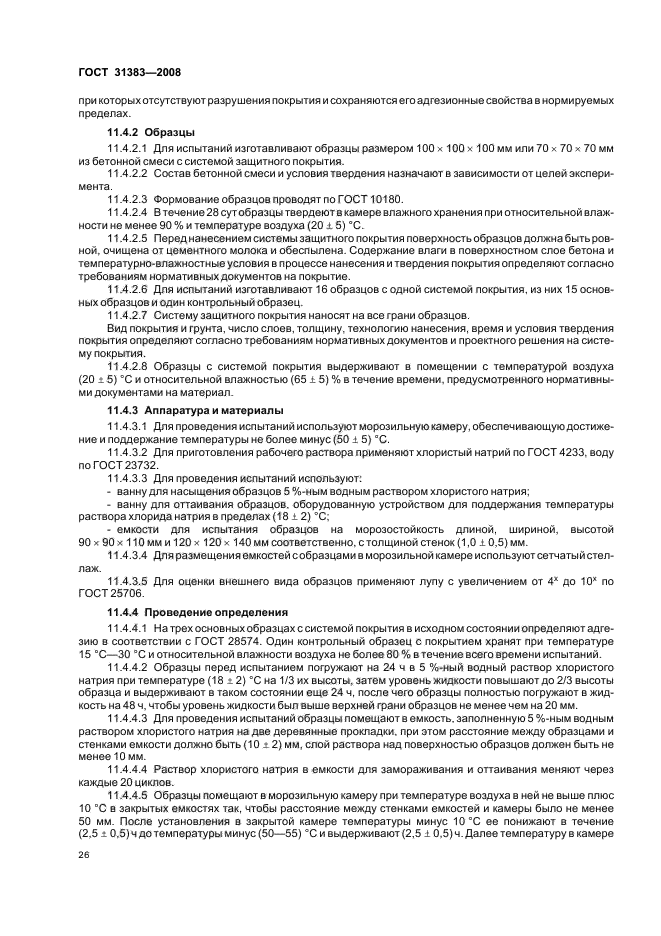

11.4 Метод определения морозостойкости покрытий на бетоне……………………25

11.5 Метод определения адгезии покрытий к бетону………………………….27

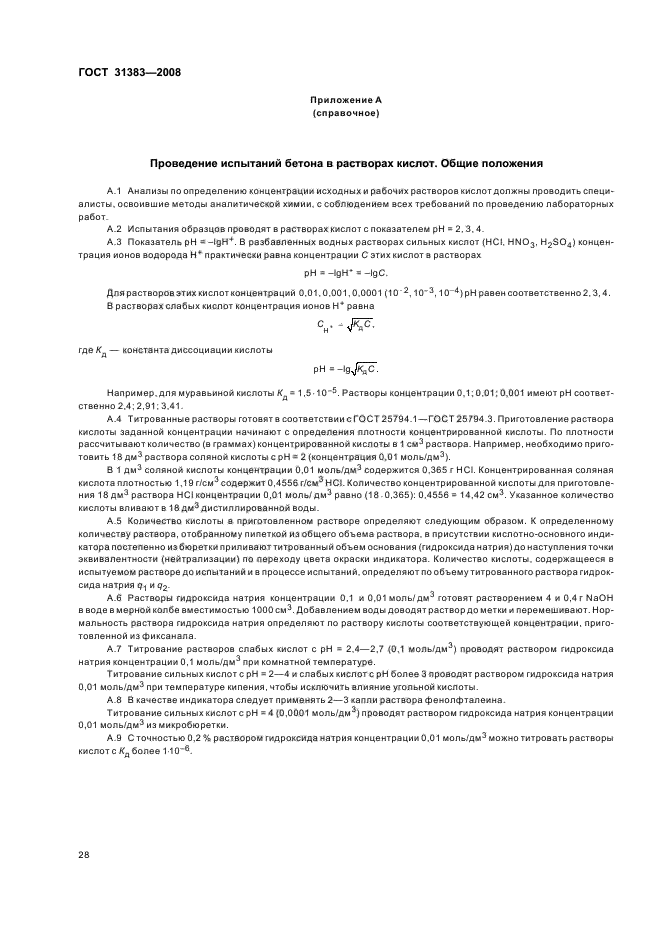

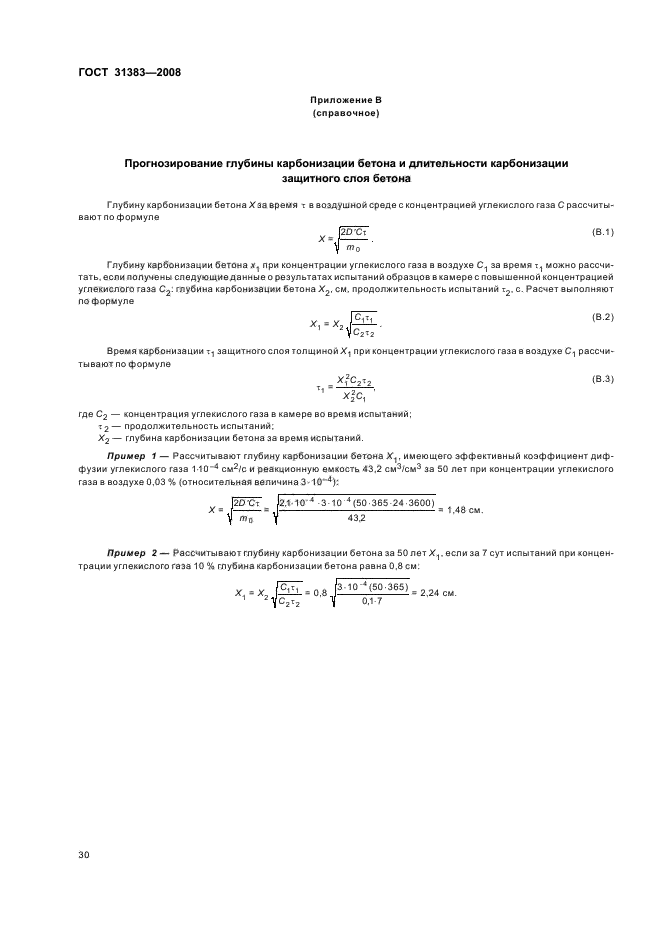

Приложение А (справочное) Проведение испытаний бетона в растворах кислот. Общие положения. . 28 Приложение Б (справочное) Примеры расчета глубины разрушения бетона в растворах кислот … 29 Приложение В (справочное) Прогнозирование глубины карбонизации бетона и длительности карбонизации защитного слоя бетона …………………………….30

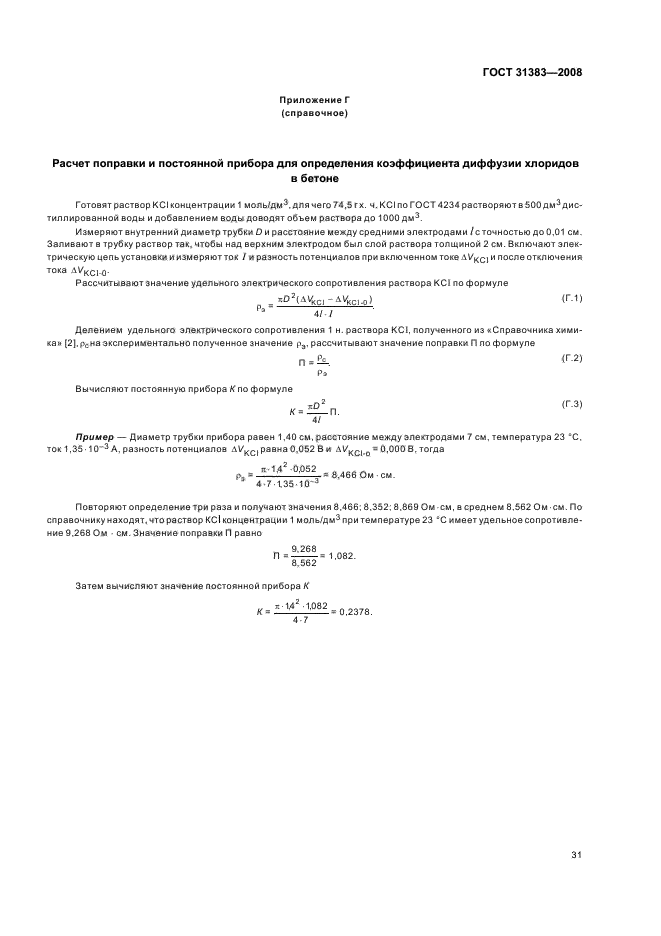

Приложение Г (справочное) Расчет поправки и постоянной прибора для определения коэффициента

диффузии хлоридов в бетоне………………………………31

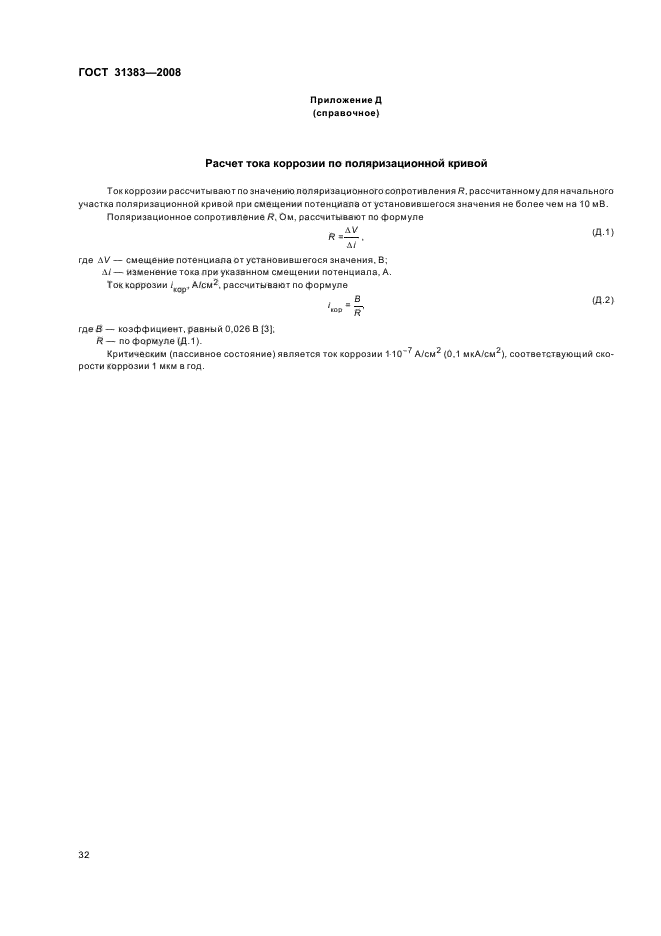

Приложение Д (справочное) Расчот тока коррозии по поляризационной кривой…………..32

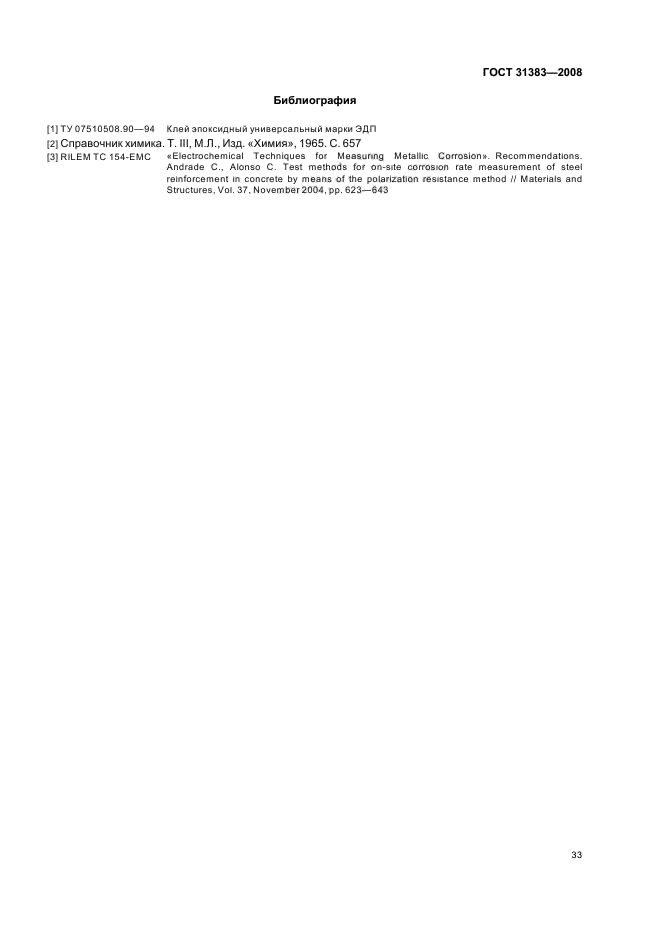

Библиография………………………………………………..33

ill

ГОСТ 31383-2008

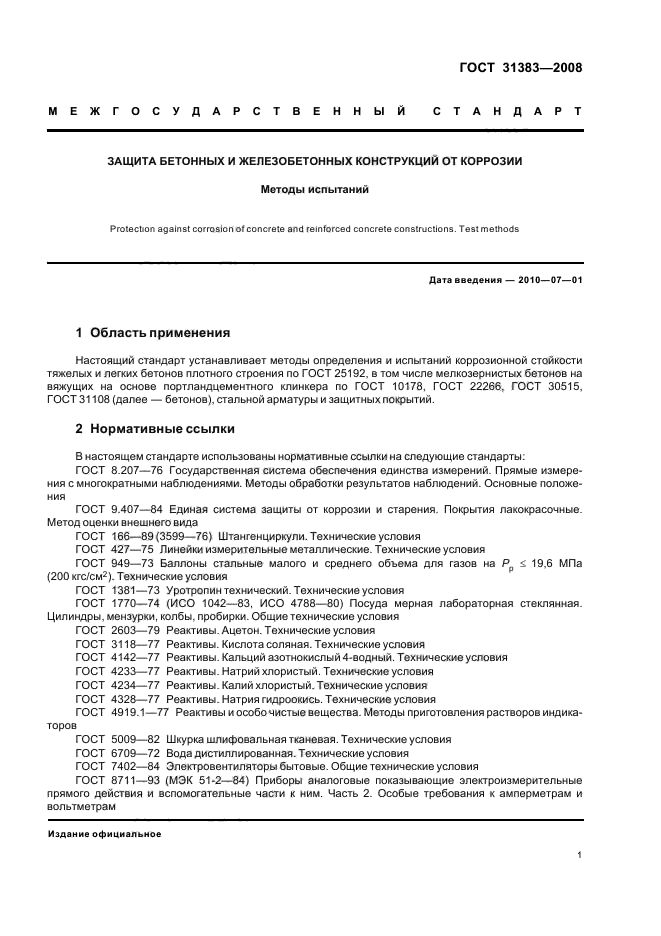

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАЩИТА БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ

Методы испытаний

Protection against corrosion of concrete and reinforced concrete constructions. Test methods

Дата введения — 2010—07—01

1 Область применения

Настоящий стандарт устанавливает методы определения и испытаний коррозионной стойкости тяжелых и легких бетонов плотного строения по ГОСТ 25192, в том числе мелкозернистых бетонов на вяжущих на основе портландцементного клинкера по ГОСТ 10178, ГОСТ 22266, ГОСТ 30515, ГОСТ 31108 (далее — бетонов), стальной арматуры и защитных покрытий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.207-76 Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения

ГОСТ 9.407-84 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 166-89(3599—76) Штангенциркули. Технические условия ГОСТ 427-75 Линейки измерительные металлические. Технические условия ГОСТ 949-73 Баллоны стальные малого и среднего объема для газов на £ 19.6 МПа (200 кгс/см²). Технические условия

ГОСТ 1381-73 Уротропин технический. Технические условия

ГОСТ 1770-74 (ИСО 1042—83. ИСО 4788—80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия ГОСТ 2603-79 Реактивы. Ацетон. Технические условия ГОСТ 3118-77 Реактивы. Кислота соляная. Технические условия ГОСТ 4142-77 Реактивы. Кальций азотнокислый 4-водный. Технические условия ГОСТ 4233-77 Реактивы. Натрий хлористый. Технические условия ГОСТ 4234-77 Реактивы. Калий хлористый. Технические условия ГОСТ 4328-77 Реактивы. Натрия гидроокись. Технические условия

ГОСТ 4919.1-77 Реактивы и особочистые вещества. Методы приготовления растворов индикаторов

ГОСТ 5009-82 Шкурка шлифовальная тканевая. Технические условия ГОСТ 6709-72 Вода дистиллированная. Технические условия ГОСТ 7402-84 Электровентиляторы бытовые. Общие технические условия ГОСТ 8711-93 (МЭК 51-2—84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

Издание официальное

ГОСТ 31383-2008

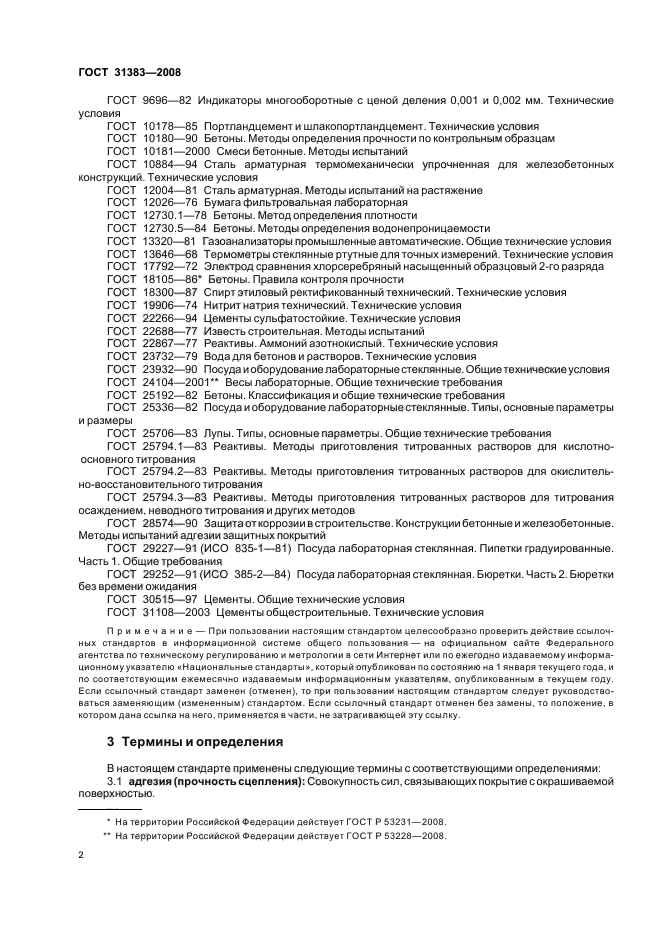

ГОСТ 9696-82 Индикаторы ммогооборотные с ценой деления 0,001 и 0.002 мм. Технические условия

ГОСТ 10178-85 Портландцемент и шлаколортландцемент. Технические условия ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам ГОСТ 10181-2000 Смеси бетонные. Методы испытаний

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 12004-81 Сталь арматурная. Методы испытаний на растяжение ГОСТ 12026-76 Бумага фильтровальная лабораторная ГОСТ 12730.1-78 Бетоны. Метод определения плотности ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия ГОСТ 13646-68 Термометры стеклянные ртутные для точных измерений. Технические условия ГОСТ 17792-72 Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ГОСТ 18105-86¹ Бетоны. Правила контроля прочности

ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

ГОСТ 19906-74 Нитрит натрия технический. Технические условия

ГОСТ 22266-94 Цементы сульфатостойкие. Технические условия

ГОСТ 22688-77 Известь строительная. Методы испытаний

ГОСТ 22867-77 Реактивы. Аммоний азотнокислый. Технические условия

ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия

ГОСТ 23932-90 Посуда и оборудование лабораторные стеклянные. Общие технические условия ГОСТ 24104-2001² Весы лабораторные. Общие технические требования ГОСТ 25192-82 Бетоны. Классификация и общие технические требования ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования ГОСТ 25794.1-83 Реактивы. Методы приготовления титрованных растворов для кислотно-основного титрования

ГОСТ 25794.2-83 Реактивы. Методы приготовления титрованных растворов для окислительно-восстановительного титрования

ГОСТ 25794.3-83 Реактивы. Методы приготовления титрованных растворов для титрования осаждением, неводного титрования и других методов

ГОСТ 28574-90 Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий

ГОСТ 29227-91 (ИСО 835-1—81) Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования

ГОСТ 29252-91 (ИСО 385-2—84) Посуда лабораторная стеклянная. Бюретки. Часть 2. Бюретки без времени ожидания

ГОСТ 30515-97 Цементы. Общие технические условия

ГОСТ 31108-2003 Цементы общестроительные. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 адгезия (прочность сцепления): Совокупность сил. связывающих покрытие с окрашиваемой поверхностью.

На территории Российской Федерации действует ГОСТ Р 53231-2008.

На территории Российской Федерации действует ГОСТ Р 53228-2008.

ГОСТ 31383-2008

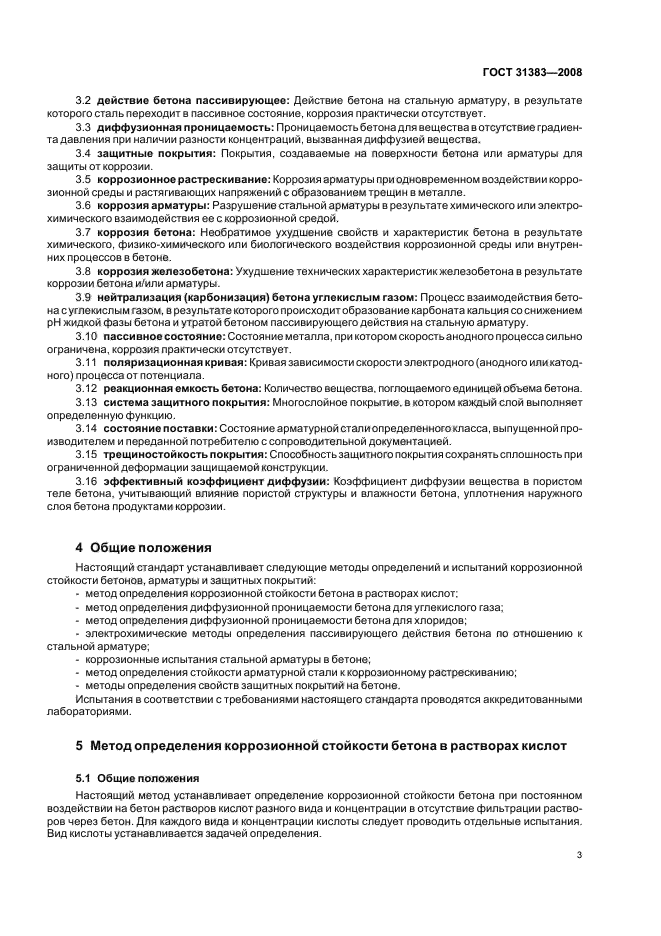

3.2 действие бетона пассивирующее: Действие бетона на стальную арматуру, в результате которого сталь переходит в пассивное состояние, коррозия практически отсутствует.

3.3 диффузионная проницаемость: Проницаемость бетона для вещества в отсутствие градиента давления при наличии разности концентраций, вызванная диффузией вещества.

3.4 защитные покрытия: Покрытия, создаваемые на поверхности бетона ипи арматуры для защиты от коррозии.

3.5 коррозионное растрескивание: Коррозия арматуры при одновременном воздействии коррозионной среды и растягивающих напряжений с образованном трещин в металле.

3.6 коррозия арматуры: Разрушение стальной арматуры в результате химического или электрохимического взаимодействия ее с коррозионной средой.

3.7 коррозия бетона: Необратимое ухудшение свойств и характеристик бетона в результате химического, физико-химического или биологического воздействия коррозионной среды или внутренних процессов в бетоне.

3.8 коррозия железобетона: Ухудшение технических характеристик жепезобетона в результате коррозии бетона и/или арматуры.

3.9 нейтрализация (карбонизация) бетона углекислым газом: Процесс взаимодействия бетона суглекислым газом, в результате которого происходит образование карбоната кальция со снижением pH жидкой фазы бетона и утратой бетоном пассивирующего действия на стальную арматуру.

3.10 пассивное состояние: Состояние металла, при котором скоростьанодного процесса сильно ограничена, коррозия практически отсутствует.

3.11 поляризационная кривая: Кривая зависимости скорости электродного (анодного или катодного) процесса от потенциала.

3.12 реакционная емкость бетона: Количество вещества, поглощаемого единицей объема бетона.

3.13 система защитного покрытия: Многослойное покрытие, в котором каждый слой выполняет определенную функцию.

3.14 состояние поставки: Состояниеарматурнойсталиопределенногокласса. выпущенной производителем и переданной потребителю с сопроводитепьной документацией.

3.15 трещиностойкость покрытия: Способность защитного покрытия сохранять сплошность при ограниченной деформации защищаемой конструкции.

3.16 эффективный коэффициент диффузии: Коэффициент диффузии вещества в пористом теле бетона, учитывающий влияние пористой структуры и впажности бетона, уплотнения наружного слоя бетона продуктами коррозии.

4 Общие положения

Настоящий стандарт устанавливает следующие методы опредепений и испытаний коррозионной стойкости бетонов, арматуры и защитных покрытий:

— метод определения коррозионной стойкости бетона в растворах кислот:

— метод определения диффузионной проницаемости бетона для углекислого газа;

— метод определения диффузионной проницаемости бетона для хлоридов;

■ электрохимические методы определения пассивирующего действия бетона по отношению к стальной арматуре;

— коррозионные испытания стальной арматуры в бетоне;

— метод определения стойкости арматурной стали к коррозионному растрескиванию;

— методы определения свойств защитных покрытий на бетоне.

Испытания в соответствии с требованиями настоящего стандарта проводятся аккредитованными лабораториями.

5 Метод определения коррозионной стойкости бетона в растворах кислот

5.1 Общие положения

Настоящий метод устанавливает определение коррозионной стойкости бетона при постоянном воздействии на бетон растворов кислот разного вида и концентрации в отсутствие фильтрации растворов через бетон. Для каждого вида и концентрации кислоты следует проводить отдельные испытания. Вид кислоты устанавливается задачей определения.

ГОСТ 31383-2008

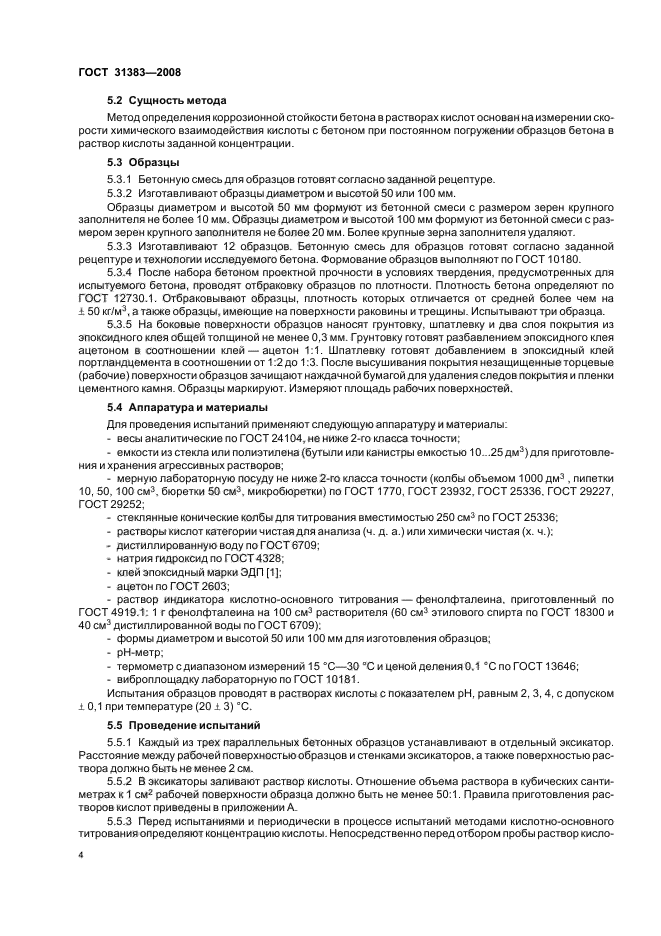

5.2 Сущность метода

Метод определения коррозионной стойкости бетона в растворах кислот основан на измерении скорости химического взаимодействия кислоты с бетоном при постоянном погружении образцов бетона в раствор кислоты заданной концентрации.

5.3 Образцы

5.3.1 Бетонную смесь для образцов готовят согласно заданной рецептуре.

5.3.2 Изготавливают образцы диаметром и высотой 50 или 100 мм.

Образцы диаметром и высотой 50 мм формуют из бетонной смеси с размером зерен крупного заполнителя не более 10 мм. Образцы диаметром и высотой 100 мм формуют из бетонной смеси с размером зерен крупного заполнителя не более 20 мм. Более крупные зерна заполнителя удаляют.

5.3.3 Изготавливают 12 образцов. Бетонную смесь для образцов готовят согласно заданной рецептуре и технологии исследуемого бетона. Формование образцов выполняют по ГОСТ 10180.

5.3.4 После набора бетоном проектной прочности в условиях твердения, предусмотренных для испытуемого бетона, проводят отбраковку образцов по плотности. Плотность бетона определяют по ГОСТ 12730.1. Отбраковывают образцы, плотность которых отличается от средней более чем на ± 50 кг/м³, а также образцы, имеющие на поверхности раковины и трещины. Испытывают три образца.

5.3.5 На боковые поверхности образцов наносят грунтовку, шпатлевку и два слоя покрытия из эпоксидного клея общей толщиной не менее 0,3 мм. Грунтовку готовят разбавлением эпоксидного клея ацетоном в соотношении клей —ацетон 1:1. Шпатлевку готовят добавлением в эпоксидный клей портландцемента в соотношении от 1:2 до 1:3. После высушивания покрытия незащищенные торцевые (рабочие) поверхности образцов зачищают наждачной бумагой для удаления следов покрытия и пленки цементного камня. Образцы маркируют. Измеряют площадь рабочих поверхностей.

5.4 Аппаратура и материалы

Для проведения испытаний применяют следующую аппаратуру и материалы:

— весы аналитические по ГОСТ 24104, не ниже 2-го класса точности;

— емкости из стекла или полиэтилена (бутыли или канистры емкостью 10…25 дм³)для приготовления и хранения агрессивных растворов;

— мерную лабораторную посуду не ниже 2-го класса точности (колбы объемом 1000 дм³, пипетки 10, 50. 100 см³, бюретки 50 см³, микробюретки) по ГОСТ 1770, ГОСТ 23932. ГОСТ 25336. ГОСТ 29227, ГОСТ 29252;

— стеклянные конические колбы для титрования вместимостью 250 см³ по ГОСТ 25336;

— растворы кислот категории чистая для анализа (ч. д. а.) или химически чистая (х. ч.);

— дистиллированную воду по ГОСТ 6709;

— натрия гидроксид по ГОСТ 4328;

— клей эпоксидный марки ЭДП[1];

— ацетон по ГОСТ 2603;

— раствор индикатора кислотно-основного титрования — фенолфталеина, приготовленный по ГОСТ 4919.1: 1 г фенолфталеина на 100 см³ растворителя (60 см³ этилового спирта по ГОСТ 18300 и 40 см³ дистиллированной воды по ГОСТ 6709);

— формы диаметром и высотой 50 или 100 мм для изготовления образцов;

— рН-метр;

— термометр с диапазоном измерений 15 °С—30 °С и ценой деления 0.1 ^еС по ГОСТ 13646;

— виброплощадку лабораторную по ГОСТ 10181.

Испытания образцов проводят в растворах кислоты с показателем pH, равным 2,3.4, с допуском ± 0.1 при температуре (20 ± 3) °С.

5.5 Проведение испытаний

5.5.1 Каждый из трех параллельных бетонных образцов устанавливают в отдельный эксикатор. Расстояние между рабочей поверхностью образцов и стенками эксикаторов, а также поверхностью раствора должно быть не менее 2 см.

5.5.2 В эксикаторы заливают раствор кислоты. Отношение объема раствора в кубических сантиметрах к 1 см² рабочей поверхности образца должно быть не менее 50:1. Правила приготовления растворов кислот приведены в приложении А.

5.5.3 Перед испытаниями и периодически в процессе испытаний методами кислотно-основного титрования определяют концентрацию кислоты. Непосредственно перед отбором пробы раствор кисло-

ГОСТ 31383-2008

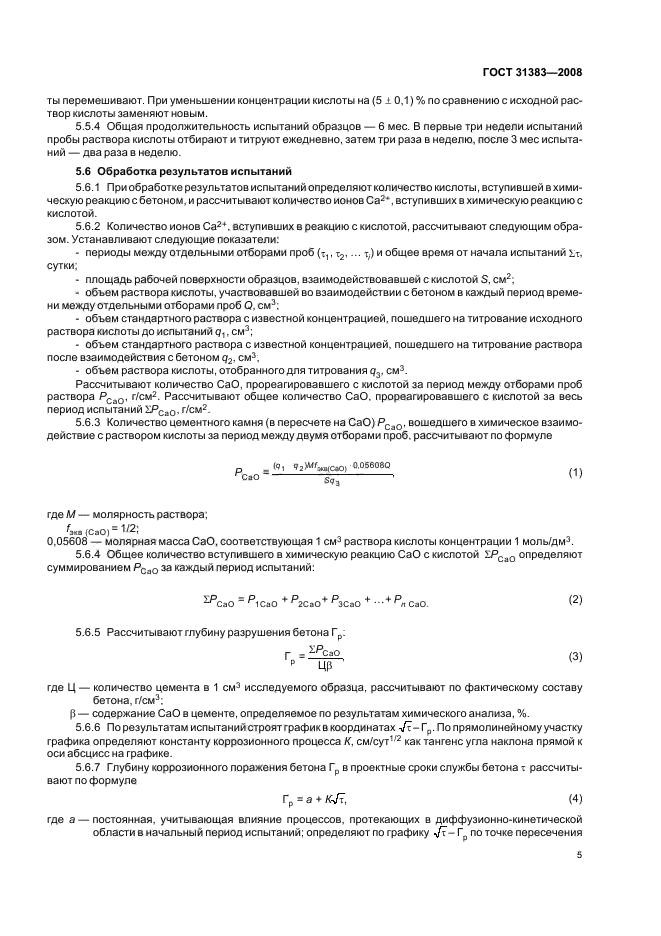

ты перемешивают. При уменьшении концентрации кислоты на (510,1) % по сравнению с исходной раствор кислоты заменяют новым.

5.5.4 Общая продолжительность испытаний образцов — 6 мес. В первые три недели испытаний пробы раствора кислоты отбирают и титруют ежедневно, затем три раза в неделю, после 3 мес испытаний — два раза в недепю.

5.6 Обработка результатов испытаний

5.6.1 При обработке результатов испытаний определяют количество кислоты, вступившей в химическую реакцию с бетоном, и рассчитывают количество ионов Са²*, вступивших в химическую реакцию с киспотой.

5.6.2 Количество ионов Са²*. вступивших в реакцию с кислотой, рассчитывают следующим образом. Устанавливают следующие показатели:

— периоды между отдельными отборами проб (x_t. т₂. ••• */)^и общее время от начала испытаний v_t, сутки;

— ппощадь рабочей поверхности образцов, взаимодействовавшей с кислотой S. см²:

— объем раствора кислоты, участвовавшей во взаимодействии с бетоном в каждый период времени между отдепьными отборами проб О. см³;

— объем стандартного раствора с известной концентрацией, пошедшего на титрование исходного раствора кислоты до испытаний q,. см³:

— объем стандартного раствора с известной концентрацией, пошедшего на титрование раствора после взаимодействия с бетоном q₂. см³.

— объем раствора кислоты, отобранного для титрования q₃. см³.

Рассчитывают количество СаО, прореагировавшего с кислотой за период между отборами проб раствора Р_Са0, г/см². Рассчитывают общее количество СаО. прореагировавшего с кислотой за весь период испытаний 1Р_Са0. г/см².

5.6.3 Количество цементного камня (в пересчете на СаО) Р_Са0. вошедшего в химическое взаимодействие с раствором кислоты за период между двумя отборами проб, рассчитывают по формуле

?2**W«o) о°ббово s3

(1)

где М — молярность раствора;

^эко (СаО) “

0,05608 — молярная масса СаО. соответствующая 1 см³ раствора кислоты концентрации 1 моль/дм³.

5.6.4 Общее количество вступившего в химическую реакцию СаО с кислотой !Р_Са0 определяют суммированием Р_Са0 за каждый период испытаний:

(2)

5.6.5 Рассчитывают гпубину разрушения бетона Г_р:

где Ц — количество цемента в 1 см³ исследуемого образца, рассчитывают по фактическому составу бетона, г/см³:

р — содержание СаО в цементе, определяемое по результатам химического анализа, %.

5.6.6 По результатам испытаний строят график в координатах Уг- Г_р. По прямолинейному участку графика определяют константу коррозионного процесса К, см/сут^ш как тангенс угла наклона прямой к оси абсцисс на графике.

5.6.7 Гпубину коррозионного поражения бетона Г_р в проектные сроки службы бетона т рассчитывают по формуле

Г_р = а ♦ /С-/т,

(4)

где а — постоянная, учитывающая влияние процессов, протекающих в диффузионно-кинетической

области в начальный период испытаний; определяют по графику Ут — Г^ по точке пересечения

ГОСТ 31383-2008

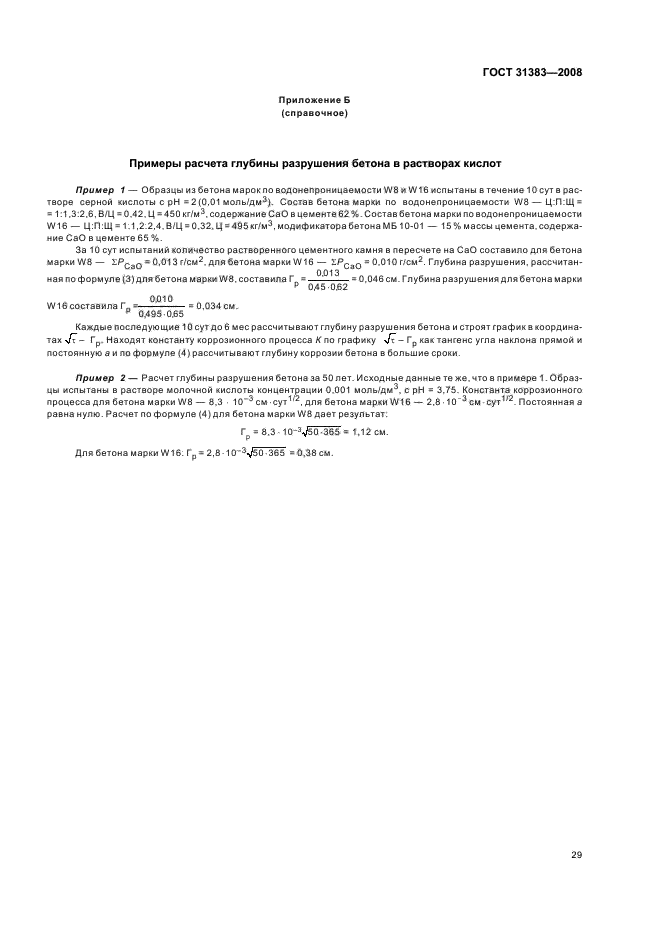

прямой с осью ординат. Примеры расчета глубины разрушения бетона в растворах кислот приведены в приложении Б.

5.6.8 Статистическая оценка результатов испытаний — по ГОСТ 8.207.

5.7 Протокол испытаний

По результатам испытаний оформляют протокоп, в котором указывают:

— наименование образцов;

— наименование организации, проводившей испытания;

— фамилию исполнителя, проводившего испытания;

— использованный способ испытаний;

— данные о составе и возрасте бетона, виде цемента, добавках, условиях твердения и других особенностях бетона;

— вид и концентрацию кислоты:

— дату испытаний,

• заключение по результатам испытаний.

6 Метод определения диффузионной проницаемости бетона для углекислого газа

6.1 Общие положения

Настоящий метод устанавливает порядок испытаний диффузионной проницаемости бетона для углекислого газа на основании данных о скорости нейтрализации (карбонизации) бетона углекислым газом в отсутствие градиента общего давления газовоздушной среды при наличии разности концентрации углекислого газа в бетоне и окружающей среде в период, когда процесс нейтрализации ограничен скоростью диффузии углекислого газа в пористой структуре бетона.

Метод предназначен для использования при разработке технологии и проектировании составов бетона, обеспечивающих длительную безремонтную эксплуатацию конструкций в неагрессивных и агрессивных газовоздушных средах.

Оценка диффузионной проницаемости бетона по отношению к углекислому газу позвопяет:

— рассчитывать период, в течение которого происходит нейтрализация защитного слоя бетона в газовоздушной среде, и оценивать долговечность железобетонных конструкций по признаку сохранности стальной арматуры;

— назначать составы и технологию изготовления бетонов для железобетонных конструкций, предназначенных для эксплуатации в атмосфере с заданным содержанием углекислого газа.

6.2 Образцы

6.2.1 Бетонную смесь для образцов готовят согласно заданной рецептуре и технологии исследуемого бетона.

6.2.2 Для испытаний готовят образцы из бетона в форме куба, призмы, ципиндра или пластины, минимальный размер рабочей грани у которых должен быть не менее 7 см. а толщина — не менее 3 см. В качестве рабочей грани используют верхнюю или нижнюю сторону образца, в зависимости от того, на какую сторону проектируемой жепезобетонной конструкции воздействует агрессивная среда. В отсутствие указаний о проектируемой железобетонной конструкции рабочей гранью считается нижняя грань при формовке образцов. Образцы могут быть изготовлены в форме либо высверлены (выпилены) из бетона конструкции или изделия.

6.2.3 Число основных образцов должно быть не менее 6 шт. и допопнительных образцов — не менее 3 шт.

6.2.4 Бетон образцов твердеет в условиях, предусмотренных для исследуемого бетона в конструкциях. Образцы испытывают после набора бетоном проектной прочности. Момент достижения бетоном проектной прочности устанавливают испытанием дополнительных образцов по ГОСТ 18105.

6.3 Аппаратура и материалы

6.3.1 Для проведения испытаний испопьзуют установку с автоматическим поддержанием заданной концентрации углекислого газа (см. рисунок 1).

ГОСТ 31383-2008

1 — камера; 2 — баллон с С0₂; 3 — автоматический газоанализатор; 4 — показывающих командный прибор. 5 — электромагнитный клапан: в — блок регулирования; 7 — побудитель расхода газа. 8 — найма с раствором хлорида натрия

Рисунок 1 — Установка для испытаний бетона в среде углекислого газа

6.3.2 Установка включает в себя следующее оборудование и приборы:

— герметичную камеру объемом 0,5—1,0 м³;

— автоматический газоанализатор углекислого газа с командным прибором по ГОСТ 13320 с диапазоном измерения концентрации углекислого газа 0 %—22 % и погрешностью не более л 10 %;

— электромагнитный клапан;

— этажерку из коррозионно-стойкого материала для размещения образцов в камере:

■ баллон по ГОСТ 949 с углекислым газом;

— ванну из коррозионно-стойкого материала с насыщенным раствором хлорида натрия:

— перемешивающее устройство — бытовой электровентилятор по ГОСТ 7402.

6.3.3 В камере установки должны обеспечиваться следующие параметры среды: концентрация углекислого газа (10 ♦ 0.5)% по объему, температура (20 i 5) ’С. относительная влажность (75 ± 3) %.

6.3.4 Используют следующие реактивы:

— для поддержания заданной относительной влажности среды — хлористый натрий по ГОСТ 4233;

— для определения глубины карбонизации — 0,1 %-ный раствор фенолфталеина в этиловом спирте по ГОСТ 18300.

6.4 Проводенио испытаний

6.4.1 В установленную в камере ванну заливают насыщенный раствор хлорида натрия и дополнительно насыпают кристаллический хлорид натрия, чтобы часть кристаллов находилась выше уровня раствора.

6.4.2 Образцы устанавливают в камеру на этажерку, закрывают камеру и включают вентилятор. Образцы выдерживают в камере при относительной влажности воздуха (75 i 3) % и температуре (20 ± 5) °С до установления постоянной массы. Момент установления постоянной массы определяют периодическим взвешиванием (один раз в трое суток). Масса считается постоянной, если между отдельными взвешиваниями она изменяется не более чем на 0.1 %.

6.4.3 Включают подачу углекислого газа в камеру и автоматический газоанализатор, устанавливают концентрацию углекислого газа в камере (10 ± 0,5) %.

6.4.4 Образцы выдерживают в камере не менее 7 сут и не более того периода, в течение которого образцы будут нейтрализованы на 1/4 своей толщины. Для этого периодически извлекают из камеры по одному дополнительному образцу и определяют глубину нейтрализации бетона.

6.4.5 По истечении заданного срока образцы раскалывают в направлении, нормальном рабочей грани. Не более чем через ¹/₂ ч на поверхность скола со стороны рабочей грани наносят 0.1 %-ный раствор фенолфталеина в этиловом спирте.

ГОСТ 31383-2008

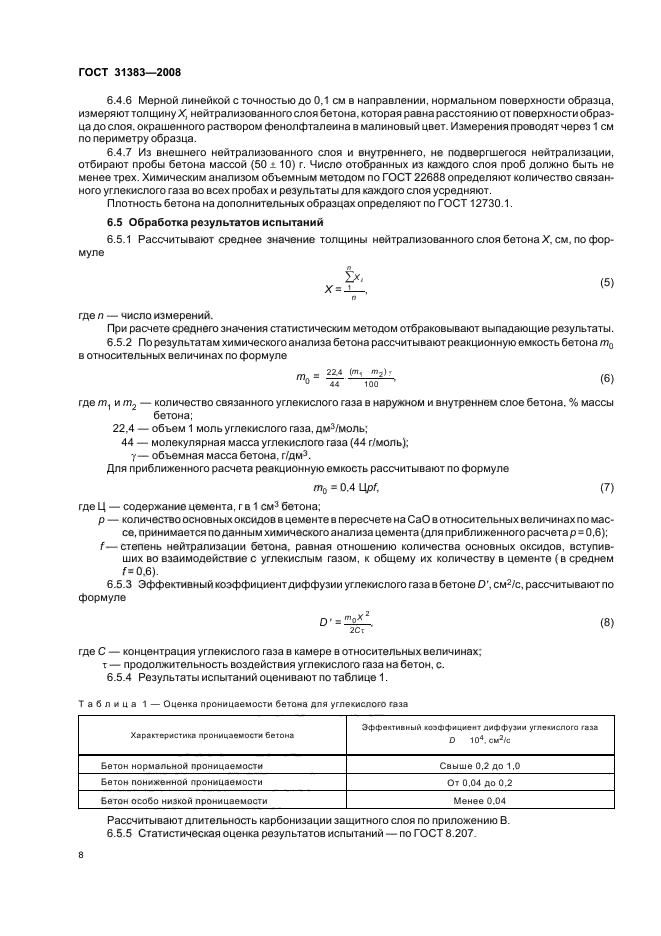

6.4.6 Мерной линейкой с точностью до 0,1 см в направлении, нормальном поверхности образца, измеряют толщину X, нейтрализованного слоя бетона, которая равна расстоянию от поверхности образца до слоя, окрашенного раствором фенолфталеина в малиновый цвет. Измерения проводят через 1 см по периметру образца.

6.4.7 Из внешнего нейтрапизованного слоя и внутреннего, не подвергшегося нейтрализации, отбирают пробы бетона массой (50 i 10) г. Число отобранных из каждого слоя проб допжно быть не менее трех. Химическим анализом объемным методом по ГОСТ 22688 определяют количество связанного углекислого газа во всех пробах и результаты для каждого слоя усредняют.

Плотность бетона на дополнительных образцах опредепяют по ГОСТ 12730.1.

6.5 Обработка результатов испытаний

6.5.1 Рассчитывают среднее значение толщины нейтрализованного слоя бетонаХ. см. по формуле

?*’ (5)

X =

где п — число измерений.

При расчете среднего значения статистическим методом отбраковывают выпадающие результаты.

6.5.2 По результатам химического анализа бетона рассчитывают реакционную емкость бетона т₀ в относительных величинах по формуле

Го

где т, и т₂ — количество связанного углекислого газа в наружном и внутреннем слое бетона. % массы бетона;

22.4 — объем 1 моль углекислого газа, дм³/моль;

44 — молекулярная масса углекислого газа (44 г/моль); у— объемная масса бетона, г/дм³.

Для прибпиженного расчета реакционную емкость рассчитывают по формуле

т₀ = 0.4 Upf, (7)

где Ц — содержание цемента, г в 1 см³ бетона;

р — количество основных оксидов в цементе в пересчете на СаО в относительных величинах по массе, принимается поданным химического анализа цемента (для прибпиженного расчета р = 0.6); f—степень нейтрализации бетона, равная отношению количества основных оксидов, вступивших во взаимодействие с углекислым газом, к общему их количеству в цементе (в среднем f= 0.6).

6.5.3 Эффективный коэффициент диффузии углекислого газа в бетоне D’. см²/с, рассчитывают по формуле

(8)

2Cr

где С — концентрация углекислого газа в камере в относительных величинах: т — продолжительность воздействия углекислого газа на бетон, с.

6.5.4 Результаты испытаний оценивают по таблице 1.

Таблица 1— Оценка проницаемости бетона для углекислого газа

Характеристика проницаемости бетона	Эффективный коэффициент диффузии углекислого газа О Ю⁴.см²/с
Бетон нормальной проницаемости	Свыше 0,2 до 1.0
Бетон пониженной проницаемости	От 0.04 до 0.2
Бетон особо низкой проницаемости	Менее 0.04
