ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШТИФТЫ КОНИЧЕСКИЕ НЕЗАКАЛЕННЫЕ Технические условия Unhardened taper pins. Specifications |
ГОСТ (СТ СЭВ 240-87) |
Срок действия с 01.07.71
до 01.01.95
1. Настоящий стандарт распространяется на конические незакаленные штифты классов точности А, В диаметром от 0,6 до 50 мм.
2. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.
* Размер для справок подсчитывается по формуле d1 = d + l/50.

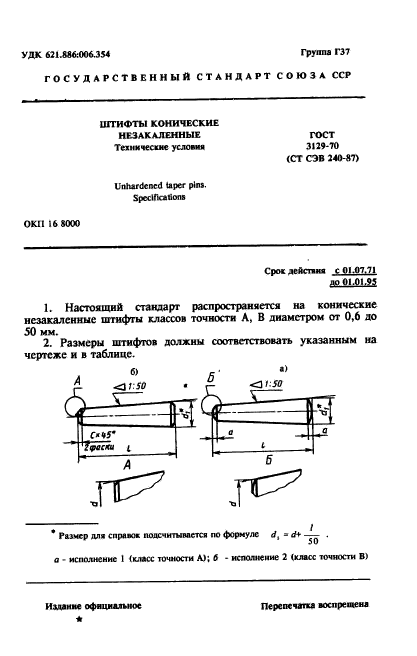

а — исполнение 1 (класс точности А); б — исполнение 2 (класс точности В)
Размеры в мм
|
d |
0,6 |
0,8 |
1,0 |
1,2 |
1,5 (1,6) |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 (32) |
40 |
50 |
|
с ≈ |
0,1 |
0,2 |
0,3 |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3 |
4 |
5 |
6,3 |
|||||
|
а ≈ |
0,08 |
1,0 |
0,12 |
0,16 |
0,21 |
0,25 |
0,3 |
0,4 |
0,5 |
0,63 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,0 |
4 |
5 |
6,3 |
|
l |
Теоретическая масса 1000 шт. стальных штифтов в кг* |
|||||||||||||||||||
|
4 |
0,010 |
0,018 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
5 |
0,013 |
0,022 |
0,033 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
6 |
0,016 |
0,026 |
0,042 |
0,058 |
0,099 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
8 |
0,023 |
0,037 |
0,058 |
0,082 |
0,130 |
0,209 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
10 |
0,030 |
0,048 |
0,075 |
0,110 |
0,160 |
0,268 |
0,403 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
12 |
0,038 |
0,061 |
0,092 |
0,132 |
0,198 |
0,329 |
0,494 |
0,701 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
14 |
— |
0,075 |
0,112 |
0,157 |
0,240 |
0,391 |
0,588 |
0,834 |
1,44 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
16 |
— |
— |
0,132 |
0,180 |
0,280 |
0,457 |
0,684 |
0,968 |
1,67 |
2,55 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
18 |
— |
— |
— |
0,223 |
0,320 0,348* |
0,524 |
0,784 |
1,106 |
1,91 |
2,9 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
20 |
— |
— |
— |
0,238 |
0,370 |
0,594 |
0,886 |
1,246 |
2,14 |
3,26 |
4,60 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
22 |
— |
— |
— |
— |
0,44 |
0,666 |
0,991 |
1,390 |
2,38 |
3,62 |
5,11 |
9,14 |
— |
— |
— |
— |
— |
— |
— |
— |
|
24 |
— |
— |
— |
— |
0,48 0,51* |
0,77 |
1,11 |
1,576 |
2,75 |
4,07 |
5,72 |
10,23 |
— |
— |
— |
— |
— |
— |
— |
— |
|
(25) |
— |
— |
— |
— |
0,526 |
0,779 |
1,154 |
1,613 |
2,76 |
4,18 |
5,89 |
10,38 |
— |
— |
— |
— |
— |
— |
— |
— |
|
26 |
— |
— |
— |
— |
— |
0,809 |
1,22 |
1,73 |
2,88 |
4,45 |
6,24 |
11,13 |
17 |
— |
— |
— |
— |
— |
— |
— |
|
28 |
— |
— |
— |
— |
— |
0,897 |
1,323 |
1,843 |
3,13 |
4,74 |
6,67 |
11,57 |
17,66 |
— |
— |
— |
— |
— |
— |
— |
|
30 |
— |
— |
— |
— |
— |
0,979 |
1,440 |
2,000 |
3,39 |
5,12 |
7,22 |
12,48 |
19,04 |
— |
— |
— |
— |
— |
— |
— |
|
32 |
— |
— |
— |
— |
— |
1,064 |
1,56 |
2,162 |
3,65 |
5,51 |
7,75 |
13,4 |
20,43 |
28,9 |
— |
— |
— |
— |
— |
— |
|
35 |
— |
— |
— |
— |
— |
1,21 |
1,74 |
2,38 |
4,1 |
6,2 |
8,85 |
14,93 |
22,64 |
31,9 |
— |
— |
— |
— |
— |
— |
|
36 |
— |
— |
— |
— |
— |
1,241 |
1,809 |
2,476 |
4,19 |
6,31 |
8,85 |
15,25 |
23,24 |
32,8 |
— |
— |
— |
— |
— |
— |
|
40 |
— |
— |
— |
— |
— |
— |
2,070 |
2,845 |
4,75 |
7,13 |
9,97 |
17,14 |
26,09 |
36,8 |
64,8 |
— |
— |
— |
— |
— |
|
45 |
— |
— |
— |
— |
— |
— |
2,418 |
3,302 |
5,48 |
8,18 |
11,42 |
19,56 |
29,72 |
41,9 |
73,6 |
118,2 |
— |
— |
— |
— |
|
50 |
— |
— |
— |
— |
— |
— |
— |
3,782 |
6,23 |
9,27 |
12,91 |
22,02 |
33,40 |
47,0 |
82,4 |
126,7 |
203 |
— |
— |
— |
|
55 |
— |
— |
— |
— |
— |
— |
— |
4,288 |
7,02 |
10,40 |
14,44 |
24,55 |
37,20 |
52,0 |
91,4 |
140,3 |
223 |
314 |
— |
— |
|
60 |
— |
— |
— |
— |
— |
— |
— |
— |
7,83 |
11,56 |
16,00 |
27,13 |
41,00 |
57,7 |
100,5 |
154,0 |
237,0 |
341 |
610 |
— |
|
65 |
— |
— |
— |
— |
— |
— |
— |
— |
8,68 |
12,77 |
17,63 |
29,76 |
44,90 |
63,0 |
109,6 |
168,0 |
258,5 |
382 |
661 |
955 |
|
70 |
— |
— |
— |
— |
— |
— |
— |
— |
9,56 |
14,00 |
19,29 |
32,45 |
48,90 |
68,5 |
118,9 |
182,0 |
280,0 |
413 |
714 |
1117 |
|
75 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
15,45 |
21,15 |
35,07 |
53,79 |
76 |
125 |
205,7 |
308,7 |
442 |
761 |
1200 |
|
80 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
16,61 |
22,76 |
38,01 |
57,00 |
79,8 |
137,8 |
210,5 |
323,0 |
476 |
804 |
1267 |
|
85 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
17,99 |
24,56 |
41,18 |
61,1 |
83 |
154 |
231 |
354 |
506,3 556,9* |
881 |
1350 |
|
90 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
19,38 |
26,41 |
43,81 |
65,40 |
91,3 |
157,0 |
239,5 |
367,0 |
538 |
935 |
1433 |
|
95 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
28,93 |
46,53 |
71 |
101,8 |
172 |
258 |
387 |
568,2 640* |
978 |
1500 |
|
100 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
30,26 |
49,85 |
74,20 |
103,2 |
176,8 |
269,0 |
411,6 |
599,7 |
1013 |
1583 |
|
110 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
34,30 |
56,14 |
83,20 |
115,5 |
197,0 |
299,0 |
456,9 |
662 |
1122 |
1772 |
|
120 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
62,67 |
95,50 |
128,0 |
217,7 |
329,8 |
502,8 |
709 |
1233 |
1898 |
|
140 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
76,52 |
112,10 |
154,4 |
260,3 |
392,8 |
596,7 |
847 |
1456 |
2239 |
|
160 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
132,90 |
182,0 |
304,8 |
458,0 |
693,0 |
980 |
1684 |
2585 |
|
180 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
155,00 |
211,3 |
351,2 |
525,5 |
792,7 |
1138 |
1916 |
2936 |
|
200 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
242,0 |
399,5 |
595,3 |
894,7 |
1325,6 |
2153 |
3293 |
|
220 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
449,8 |
667,5 |
1000,0 |
1576,0 |
2393 |
3655 |
|
250 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
274,0 |
529,0 |
780,3 |
1163,0 |
1825,0 |
2763 |
4208 |
|
280 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
612,9 |
898,6 |
1332,8 |
2082,0 |
3142 |
4773 |
* Для штифтов d = (1,6) и (32) мм
Примечание. Размеры, заключенные в скобки, применять не рекомендуется
Пример условного обозначения штифта исполнения 1, диаметром d = 10 мм, длиной l = 60 мм, без покрытия:
Штифт 10 ´ 60 ГОСТ 3129-70
То же, исполнения 2, с химическим окисным покрытием, пропитанным маслом:
Штифт 2.10 ´ 60 Хим. Окс. прм. ГОСТ 3129-70.
1, 2. (Измененная редакция, Изм. № 3).
3 — 18. (Исключены, Изм. № 3).
19. Штифты должны удовлетворять всем требованиям ГОСТ 26862-86 и требованиям, изложенным в настоящем стандарте.
(Введен дополнительно, Изм. № 3).
