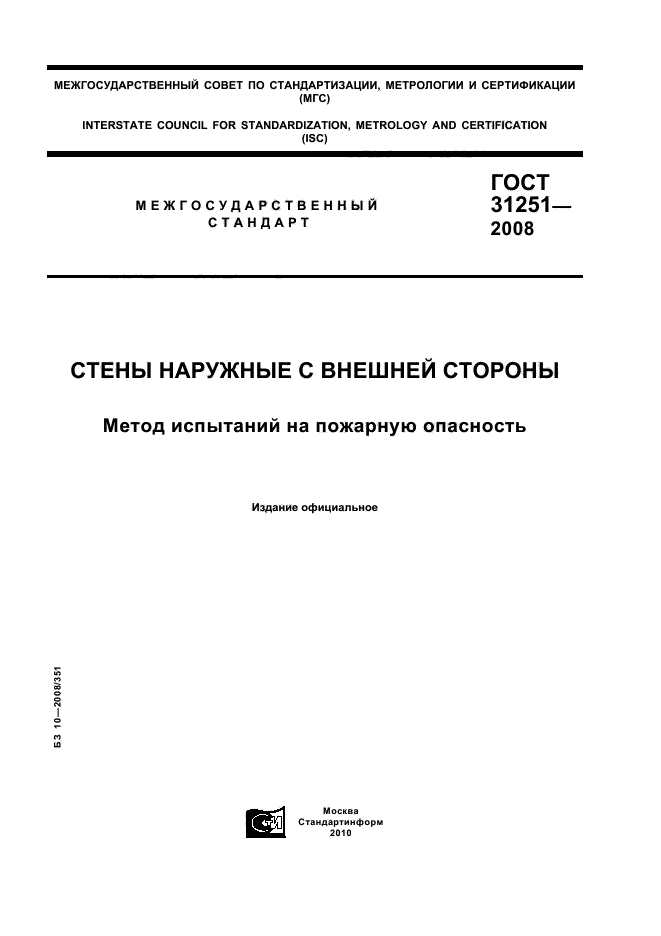

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
	ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ	31251-
СТАНДАРТ	2008

СТЕНЫ НАРУЖНЫЕ С ВНЕШНЕЙ СТОРОНЫ

Метод испытаний на пожарную опасность

Издание официальное

1Л

С*

со

Москва

Стандартинформ

2010

ГОСТ 31251-2008

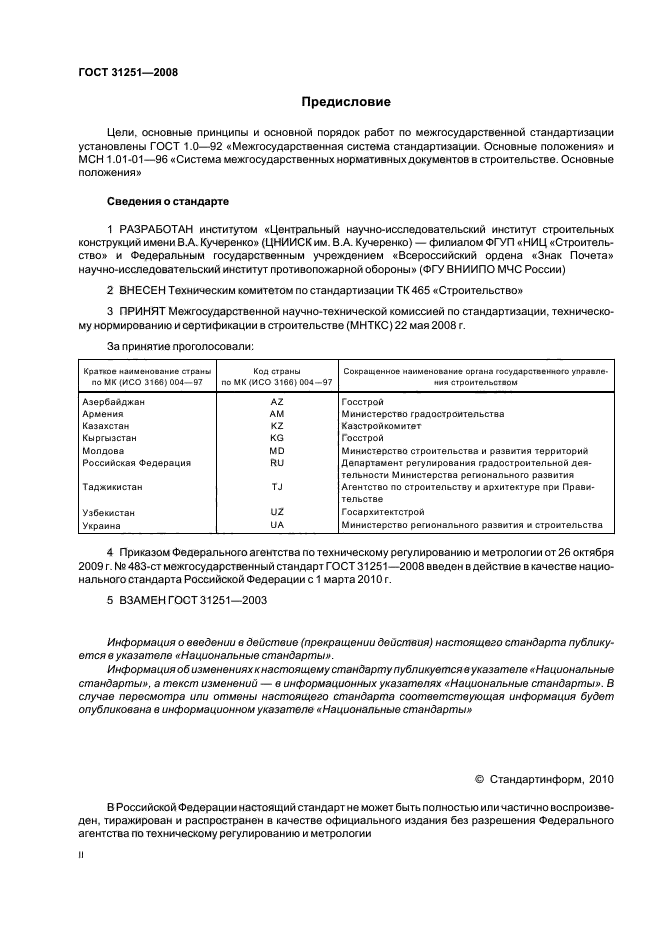

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01—96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН институтом «Центральный научно-исследовательский институт строительных конструкций имени В.А. Кучеренко» (ЦНИИСК им. В.А. Кучеренко) — филиалом ФГУП «НИЦ «Строительство» и Федеральным государственным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны» (ФГУ ВНИИПО МЧС России)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 22 мая 2008 г.

За принятие проголосовали:

Краткое наименование страны no МК (ИСО 316в> 004-97	Коя страны по МК <ИСО 31 вв> 004 —97	Сокращенное наименование opiana государственного управления строительством
Азербайджан	A Z	Г осстрой
Армения	AM	Министерство градостроительства
Казахстан	KZ	Казстрой комитет
Кыргызстан	KG	Госстрой
Молдова	МО	Министерство строительства и развития территорий
Российская Федерация	RU	Департамент регулирования градостроительной деятельности Министерства регионального развития
Таджикистан	TJ	Агентство по строительству и архитектуре при Правительстве
Узбекистан	и Z	Г осархитектстрой
Украина	UA	Министерство регионального развития и строительства

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 октября 2009 г. Ne 483-ст межгосударственный стандарт ГОСТ 31251-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2010 г.

5 ВЗАМЕН ГОСТ 31251-2003

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регупированию и метрологии

ГОСТ 31251-2008

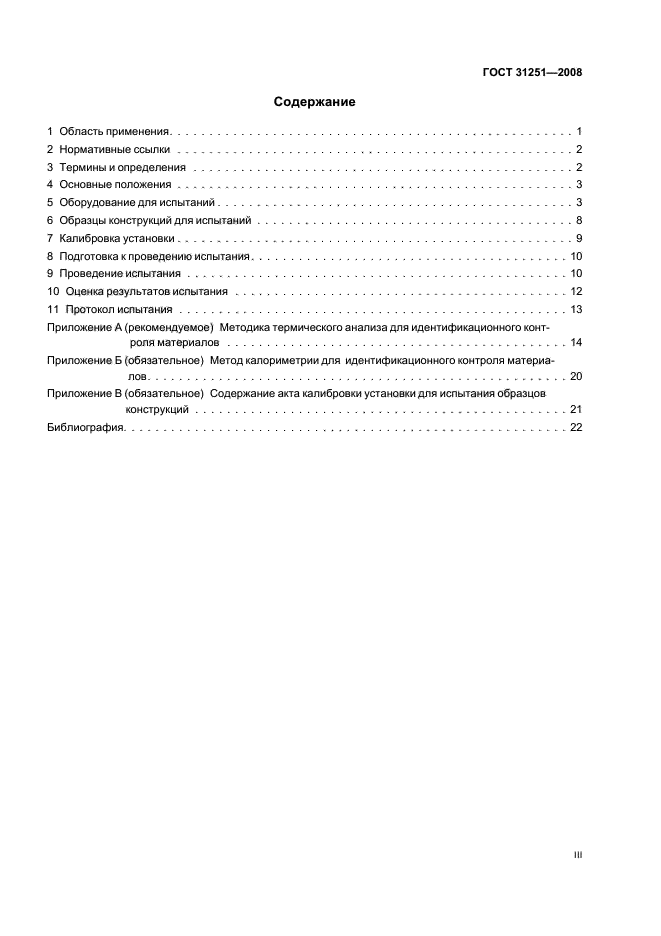

Содержание

1 Область применения……………………………………………1

2 Нормативные ссылки…………………………………………..2

3 Термины и определения…………………………………………2

4 Основные положения…………………………………………..3

5 Оборудование для испытаний………………………………………3

6 Образцы конструкций для испытаний………………………………….8

7 Калибровка установки…………………………………………..9

8 Подготовка к проведению испытания………………………………….10

9 Проведение испытания…………………………………………10

10 Оценка результатов испытания……………………………………12

11 Протокол испытания………………………………………….13

Приложение А (рекомендуемое) Методика термического анализа для идентификационного контроля материалов ……………………………………. 14

Приложение Б (обязательное) Метод калориметрии для идентификационного контроля материалов……………………………………………..20

Приложение В (обязательное) Содержание акта калибровки установки для испытания образцов

конструкций ……………………………………….. 21

Библиография………………………………………………..22

ill

ГОСТ 31251-2008

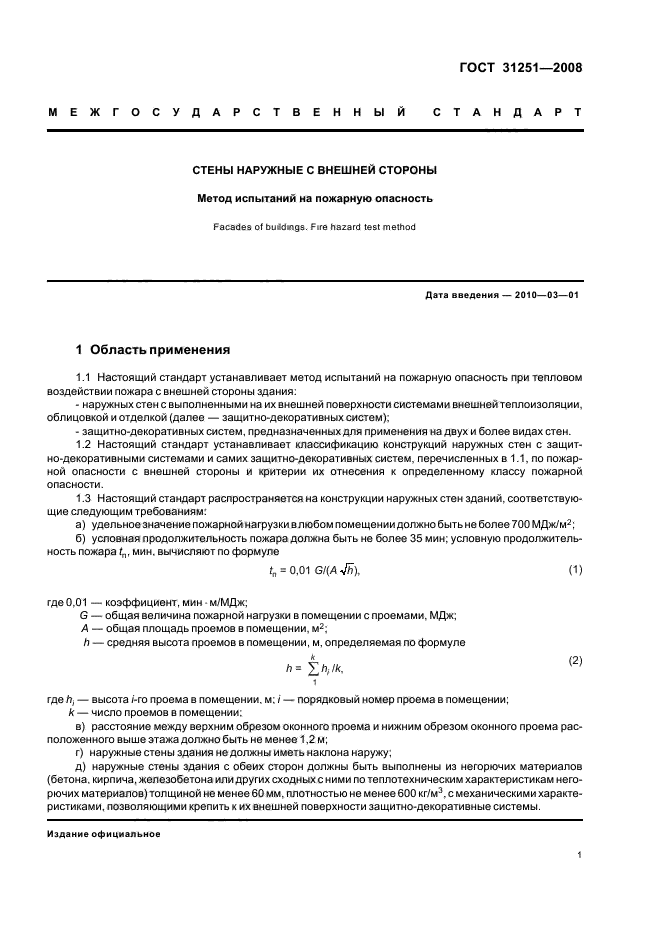

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕНЫ НАРУЖНЫЕ С ВНЕШНЕЙ СТОРОНЫ Метод испытаний на пожарную опасность

Facades of butfdngs. Fire hazard test method

Дата введения — 2010—03—01

1 Область применения

1.1 Настоящий стандарт устанавливает метод испытаний на пожарную опасность при тепповом воздействии пожара с внешней стороны здания:

— наружных стен с выполненными на их внешней поверхности системами внешней теплоизоляции, облицовкой и отделкой (далее — защитно-декоративных систем);

— защитно-декоративных систем, предназначенных для применения на двух и бопее видах стен.

1.2 Настоящий стандарт устанавливает классификацию конструкций наружных стен с защитно-декоративными системами и самих защитно-декоративных систем, перечисленных в 1.1, по пожарной опасности с внешней стороны и критерии их отнесения к определенному классу пожарной опасности.

1.3 Настоящий стандарт распространяется на конструкции наружных стен зданий, соответствующие следующим требованиям:

а) удельное значение пожарной нагрузки в любом помещении допжно быть не более 700 МДж/м²;

б) условная продолжительность пожара должна быть не более 35 мин; условную продолжительность пожара f_n, мин. вычисляют по формуле

t_n = 0,01 G/(A *fh), (1)

где 0.01 — коэффициент, мин м/МДж;

G — общая величина пожарной нагрузки в помещении с проемами. МДж;

А — общая площадь проемов в помещении, м²;

h — средняя высота проемов в помещении, м. определяемая по формуле

(2)

Л= XV*.

где h, — высота /-го проема в помещении, м: i — порядковый номер проема в помещении; к — число проемов в помещении:

в) расстояние между верхним обрезом оконного проема и нижним обрезом оконного проема расположенного выше этажа должно быть не менее 1,2 м;

г) наружные стены здания не должны иметь наклона наружу;

д) наружные стены здания с обеих сторон должны быть выполнены из негорючих материалов (бетона, кирпича, железобетона или других сходных с ними по теплотехническим характеристикам негорючих материалов) толщиной но менее 60 мм. плотностью не менее 600 кг/м³, с механическими характеристиками. позволяющими крепить к их внешней поверхности защитно-декоративные системы.

Издание официальное

ГОСТ 31251-2008

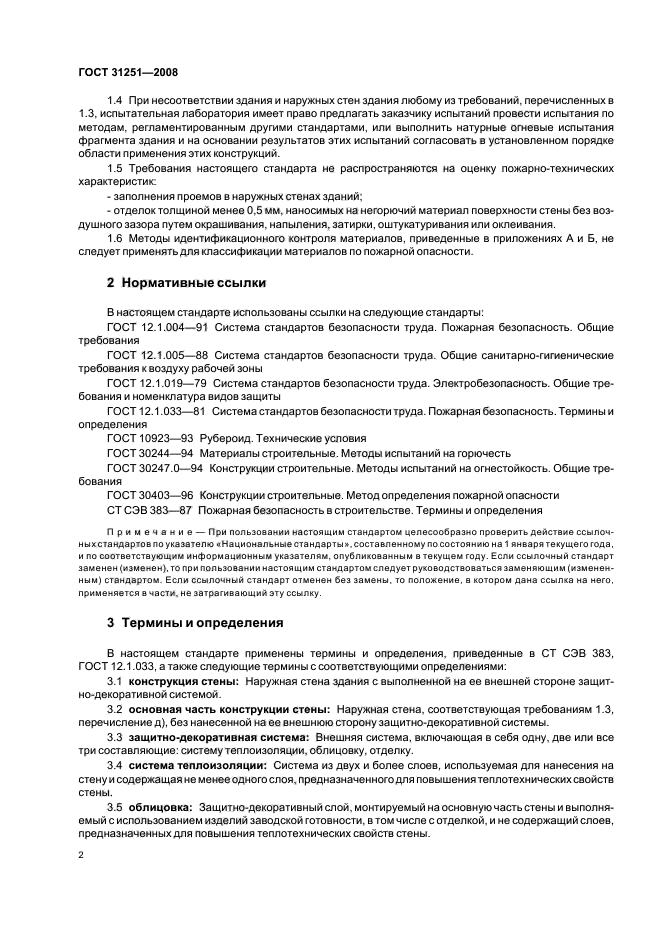

1.4 При несоответствии здания и наружных стен здания любому из требований, перечисленных в 1.3. испытательная лаборатория имеет право предпагать заказчику испытаний провести испытания по методам, регламентированным другими стандартами, или выполнить натурные огневые испытания фрагмента здания и на основании результатов этих испытаний согласовать в установленном порядке обпасти применения этих конструкций.

1.5 Требования настоящего стандарта не распространяются на оценку пожарно-технических характеристик:

— заполнения проемов в наружных стенах зданий;

— отдепок топщиной менее 0.5 мм. наносимых на негорючий материал поверхности стены без воздушного зазора путем окрашивания, напыления, затирки, оштукатуривания или оклеивания.

1.6 Методы идентификационного контроля материалов, приведенные в приложениях А и Б, не следует применять для классификации материалов по пожарной опасности.

2 Нормативные ссылки

В настоящем стандарте ислопьзованы ссылки на следующие стандарты:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.019-79 Система стандартов безопасности труда. Эпектробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.1.033-81 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения

ГОСТ 10923-93 Рубероид. Технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30403-96 Конструкции строитепьные. Метод определения пожарной опасности

СТ СЭВ 383—87 Пожарная безопасность в строительстве. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылоч-ныхстандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающий эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины и определения, приведенные в СТ СЭВ 383. ГОСТ 12.1.033, а также следующие термины с соответствующими определениями:

3.1 конструкция стены: Наружная стена здания с выполненной на ее внешней стороне защитно-декоративной системой.

3.2 основная часть конструкции стены: Наружная стена, соответствующая требованиям 1.3, перечиспение д). без нанесенной на ее внешнюю сторону защитно-декоративной системы.

3.3 защитно-декоративная система: Внешняя система, включающая в себя одну, две или все три составляющие: систему теплоизоляции, облицовку, отделку.

3.4 система теплоизоляции: Система из двух и более слоев, используемая для нанесения на стену и содержащая не менее одного слоя, предназначенного для повышения теппотехнических свойств стены.

3.5 облицовка: Защитно-декоративный слой, монтируемый на основную часть стены и выполняемый с использованием изделий заводской готовности, в том числе с отделкой, и не содержащий слоев, предназначенных для повышения теплотехнических свойств стены.

ГОСТ 31251-2008

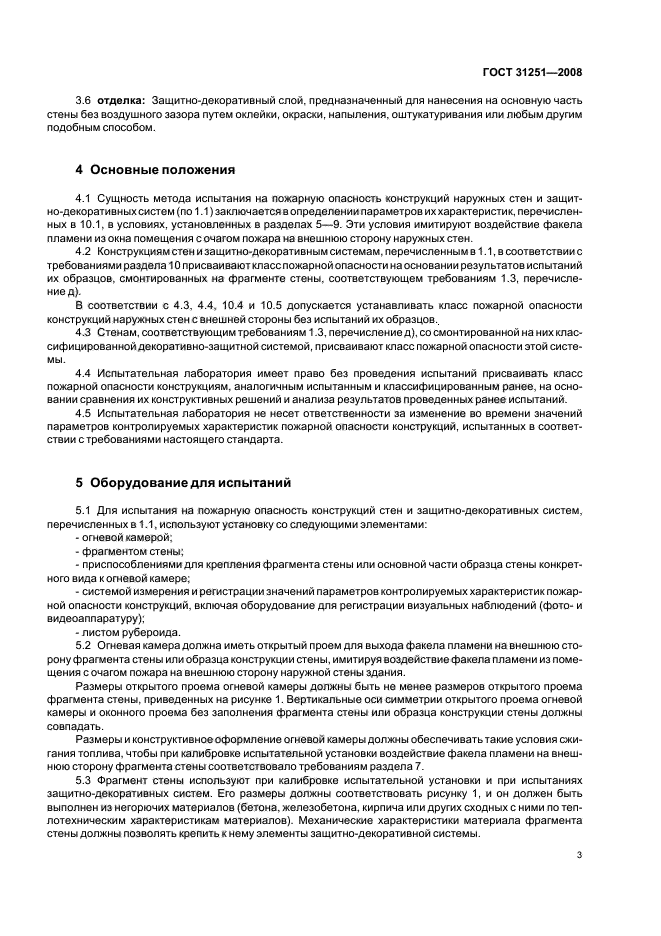

3.6 отделка: Защитно-декоративный слой, предназначенный для нанесения на основную часть стены без воздушного зазора путем оклейки, окраски, напыления, оштукатуривания или любым другим подобным способом.

4 Основные положения

4.1 Сущность метода испытания на пожарную опасность конструкций наружных стен и защитно-декоративных систем (по 1.1) заключается в определении параметров их характеристик, перечисленных в 10.1. в условиях, установленных в разделах 5—9. Эти условия имитируют воздействие факела ппамени из окна помещения с очагом пожара на внешнюю сторону наружных стен.

4.2 Конструкциям стен и защитно-декоративным системам, перечисленным в 1.1, в соответствии с требованиями раздела 10 присваивают класс пожарной опасности на основании резупьтатов испытаний их образцов, смонтированных на фрагменте стены, соответствующем требованиям 1.3, перечисление д).

В соответствии с 4.3, 4.4. 10.4 и 10.5 допускается устанавпивать класс пожарной опасности конструкций наружных стен с внешней стороны без испытаний их образцов..

4.3 Стенам, соответствующим требованиям 1.3, перечисление д), со смонтированной на них классифицированной декоративно-защитной системой, присваивают класс пожарной опасности этой системы.

4.4 Испытатепьная лаборатория имеет право без проведения испытаний присваивать класс пожарной опасности конструкциям, анапогичным испытанным и классифицированным ранее, на основании сравнения их конструктивных решений и анализа результатов проведенных ранее испытаний.

4.5 Испытатепьная лаборатория не несет ответственности за изменение во времени значений параметров контролируемых характеристик пожарной опасности конструкций, испытанных в соответствии с требованиями настоящего стандарта.

5 Оборудование для испытаний

5.1 Для испытания на пожарную опасность конструкций стен и защитно-декоративных систем, перечисленных в 1.1, используют установку со следующими элементами:

— огневой камерой;

— фрагментом стены;

— приспособлениями для крепления фрагмента стены или основной части образца стены конкретного вида к огневой камере;

— системой измерения и регистрации значений параметров контролируемых характеристик пожарной опасности конструкций, включая оборудование для регистрации визуальных наблюдений (фото- и видеоаппаратуру):

— листом рубероида.

5.2 Огневая камера должна иметь открытый проем для выхода факела пламени на внешнюю сторону фрагмента стены ипи образца конструкции стены, имитируя воздействие факела пламени из помещения с очагом пожара на внешнюю сторону наружной стены здания.

Размеры открытого проема огневой камеры должны быть не менее размеров открытого проема фрагмента стены, приведенных на рисунке 1. Вертикальные оси симметрии открытого проема огневой камеры и оконного проема без запопнения фрагмента стены ипи образца конструкции стены должны совпадать.

Размеры и конструктивное оформпение огневой камеры должны обеспечивать такие условия сжигания топпива. чтобы при калибровке испытательной установки воздействие факела пламени на внешнюю сторону фрагмента стены соответствовало требованиям раздела 7.

5.3 Фрагмент стены используют при калибровке испытательной установки и при испытаниях защитно-декоративных систем. Его размеры должны соответствовать рисунку 1, и он должен быть выполнен из негорючих материалов (бетона, железобетона, кирпича ипи других сходных с ними по теплотехническим характеристикам материалов). Механические характеристики материала фрагмента стены должны позвопять крепить к нему элементы защитно-декоративной системы.

ГОСТ 31251-2008

Ап*



1200	*20



1000 £20

aooots)

f — имитация оконного проема. 2 — открытый проем Рисунок 1 — Фрагмент стены

ГОСТ 31251-2008

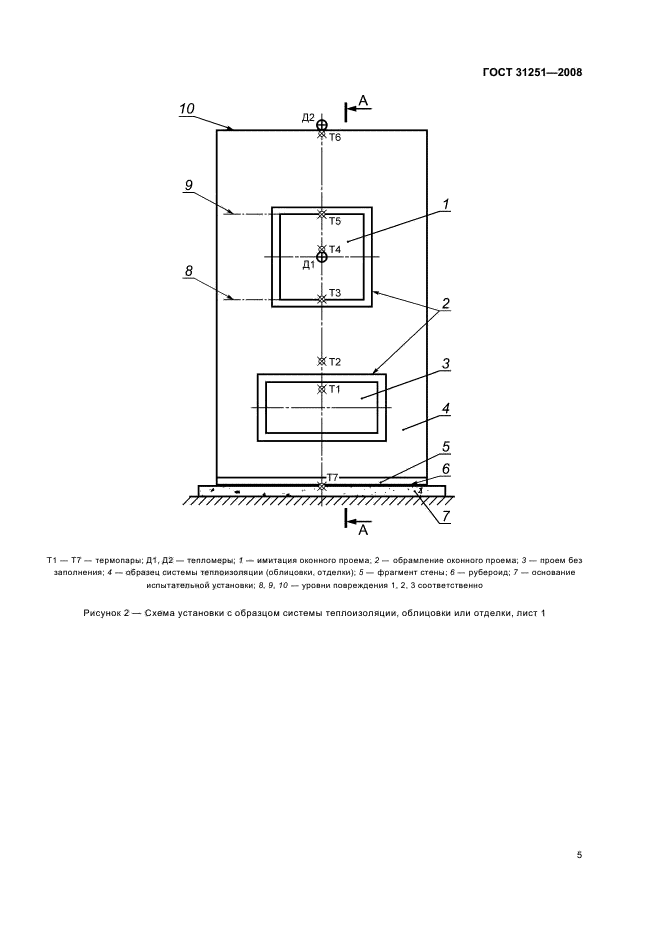

Т1 — Т7 — термопары; Д1, Д2 — тепломеры; 1 — имитация оконного проема. 2 — обрамление оконного проема; 3 — проем без заполнения; 4 — образец системы теплоизоляции (облицовки. отделки); 5 — фрагмент стены; 6 — рубероид; 7 — основание испытательной устанооки; 8. 9. 10 — уровни повреждения 1. 2. 3 соответственно

Рисунок 2 — Схема установки с образцом системы теплоизоляции, облицовки или отделки, лист 1

Т1 — Т7 — термопары; Д1. Д2 — тепломеры. f — имитация оконного проема; 2 — обрамление оконного проема (если предусматривается); 3 — рубероид. 4 — основание под рубероид; 5 — образец теплоизоляции, отделки или облицовки, в — фрагмент стены. 7 — оконный проем без заполнения в испытуемой конструкции; 8 — открытый проем фрагмента стены;

ГОСТ 31251-2008

9 — огневая камера

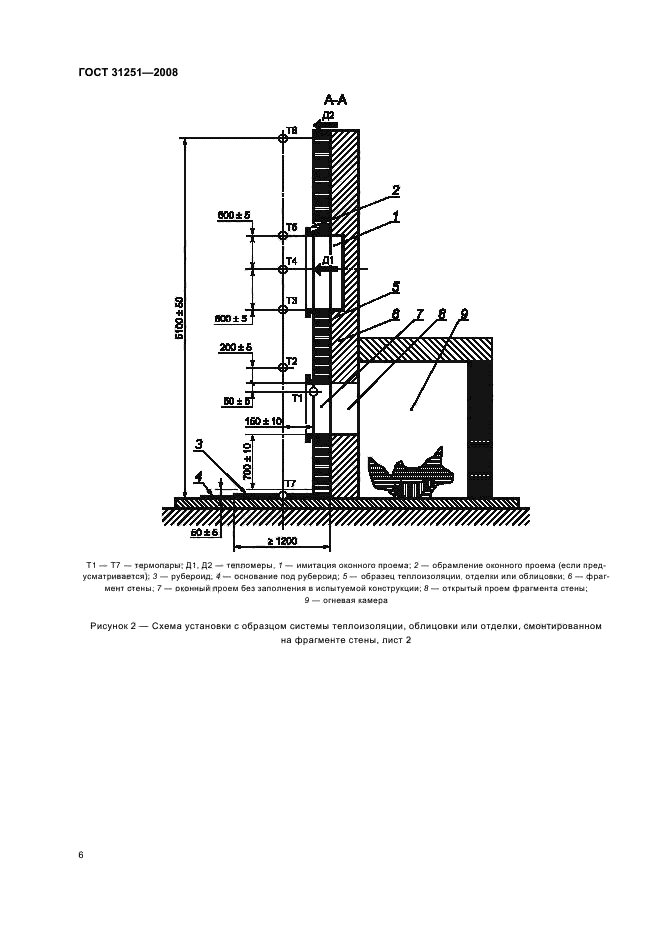

Рисунок 2 — Схема установки с образцом системы теплоизоляции, облицовки или отделки, смонтированном

на фрагменте стены, лист 2

ГОСТ 31251-2008

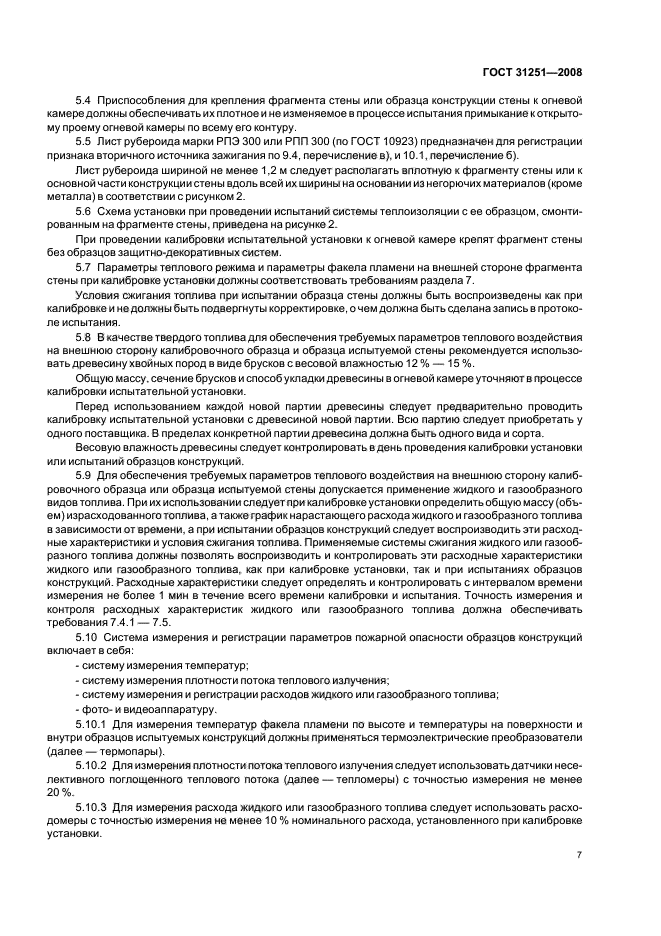

5.4 Приспособления для крепления фрагмента стены или образца конструкции стены к огневой камере должны обеспечивать их плотное и не изменяемое в процессе испытания примыкание коткрыто-му проему огневой камеры по всему его контуру.

5.5 Лист рубероида марки РПЭ 300 или РПП 300 (по ГОСТ 10923) предназначен для регистрации признака вторичного источника зажигания по 9.4. перечисление в), и 10.1, перечисление б).

Лист рубероида шириной не менее 1,2 м следует располагать вппотную к фрагменту стены ипи к основной части конструкции стены вдоль всей их ширины на основании из негорючих материалов (кроме металла) в соответствии с рисунком 2.

5.6 Схема установки при проведении испытаний системы теплоизоляции с ее образцом, смонтированным на фрагменте стены, приведена на рисунке 2.

При проведении калибровки испытательной установки к огневой камере кропят фрагмент стены без образцов защитно-декоративных систем.

5.7 Параметры теплового режима и параметры факепа пламени на внешней стороне фрагмента стены при капибровке установки допжны соответствовать требованиям раздепа 7.

Усповия сжигания топлива при испытании образца стены допжны быть воспроизведены как при калибровке и не должны быть подвергнуты корректировке, о чем допжна быть сделана запись в протоколе испытания.

5.8 В качестве твердого топпива для обеспечения требуемых параметров теплового воздействия на внешнюю сторону калибровочного образца и образца испытуемой стены рекомендуется использовать древесину хвойных пород в виде брусков с весовой влажностью 12 % — 15 %.

Общую массу, сечение брусков и способ укладки древесины в огневой камере уточняют в процессе калибровки испытательной установки.

Перед использованием каждой новой партии древесины следует предваритепьно проводить калибровку испытатепьной установки с древесиной новой партии. Всю партию следует приобретать у одного поставщика. В пределах конкретной партии древесина должна быть одного вида и сорта.

Весовую влажность древесины следует контролировать в день проведения калибровки установки или испытаний образцов конструкций.

5.9 Для обеспечения требуемых параметров теплового воздействия на внешнюю сторону калибровочного образца или образца испытуемой стены допускается применение жидкого и газообразного видов топпива. При их использовании следует при калибровке установки опредепить общую массу (объем) израсходованного топлива, а также график нарастающего расхода жидкого и газообразного топлива в зависимости от времени, а при испытании образцов конструкций следует воспроизводить эти расходные характеристики и условия сжигания топпива. Применяемые системы сжигания жидкого или газообразного топпива должны позволять воспроизводить и контролировать эти расходные характеристики жидкого или газообразного топлива, как при калибровке установки, так и при испытаниях образцов конструкций. Расходные характеристики следует опредепять и контропировать с интервапом времени измерения не более 1 мин в течение всего времени калибровки и испытания. Точность измерения и контроля расходных характеристик жидкого или газообразного топпива должна обеспечивать требования 7.4.1 — 7.5.

5.10 Система измерения и регистрации параметров пожарной опасности образцов конструкций включает в себя:

— систему измерения температур:

— систему измерения плотности потока теппового излучения;

— систему измерения и регистрации расходов жидкого или газообразного топлива:

— фото- и видеоаппаратуру.

5.10.1 Для измерения температур факепа пламени по высоте и температуры на поверхности и внутри образцов испытуемых конструкций допжны применяться термоэлектрические преобразователи (далее — термопары).

5.10.2 Для измерения плотности потока теппового излучения следует использовать датчики несе-лективного поглощенного теплового потока (далее — тепломеры) с точностью измерения не менее 20%.

5.10.3 Для измерения расхода жидкого или газообразного топлива следует испопьзовать расходомеры с точностью измерения не менее 10 % номинального расхода, установленного при калибровке установки.

ГОСТ 31251-2008

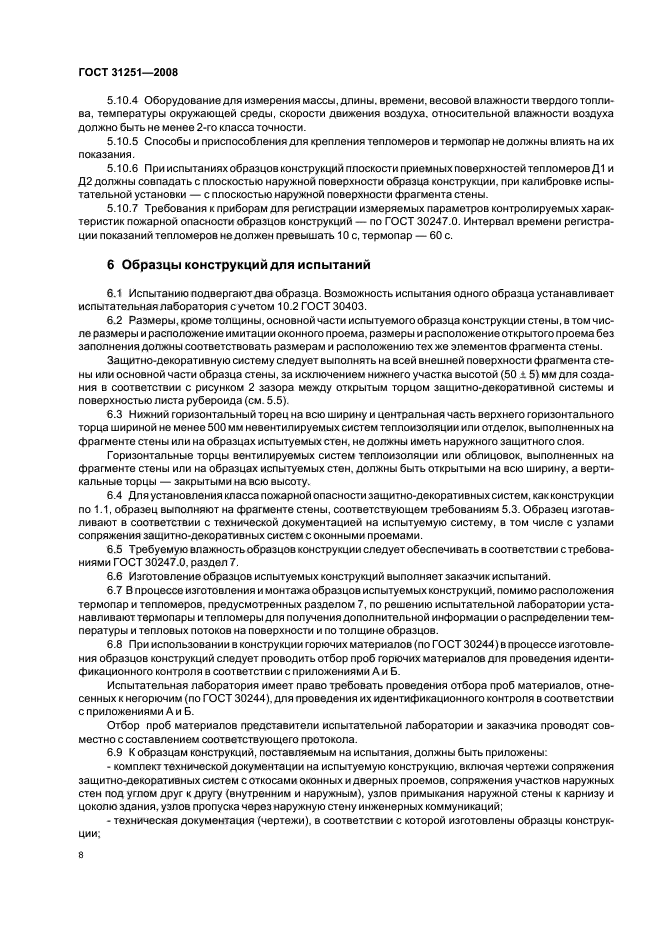

5.10.4 Оборудование для измерения массы, длины, времени, весовой влажности твердого топлива. температуры окружающей среды, скорости движения воздуха, относительной влажности воздуха должно быть не менее 2-го класса точности.

5.10.5 Способы и приспособления для крепления тепломеров и термопар не должны влиять на их показания.

5.10.6 При испытаниях образцов конструкций ппоскости приемных поверхностей тепломеров Д1 и Д2 должны совпадать с плоскостью наружной поверхности образца конструкции, при калибровке испытательной установки — с плоскостью наружной поверхности фрагмента стены.

5.10.7 Требования к приборам для регистрации измеряемых параметров контролируемых характеристик пожарной опасности образцов конструкций — по ГОСТ 30247.0. Интервал времени регистрации показаний тепломеров не должен превышать 10 с. термопар — 60 с.

6 Образцы конструкций для испытаний

6.1 Испытанию подвергают два образца. Возможность испытания одного образца устанавливает испытательная лаборатория с учетом 10.2 ГОСТ 30403.

6.2 Размеры, кроме толщины, основной части испытуемого образца конструкции стены, в том числе размеры и расположение имитации оконного проема, размеры и расположение открытого проема без заполнения должны соответствовать размерам и расположению тех же элементов фрагмента стены.

Защитно-декоративную систему следует выполнять на всей внешней поверхности фрагмента стены или основной части образца стены, за исключением нижнего участка высотой (50 ± 5) мм для создания в соответствии с рисунком 2 зазора между открытым торцом защитно-декоративной системы и поверхностью листа рубероида (см. 5.5).

6.3 Нижний горизонтальный торец на всю ширину и центральная часть верхнего горизонтального торца шириной не менее 500 мм невентилируемых систем теплоизоляции или отделок, выполненных на фрагменте стены или на образцах испытуемых стен, не должны иметь наружного защитного слоя.

Горизонтальные торцы вентилируемых систем теплоизоляции или облицовок, выполненных на фрагменте стены или на образцах испытуемых стен, должны быть открытыми на всю ширину, а вертикальные торцы — закрытыми на всю высоту.

6.4 Для установления класса пожарной опасности защитно-декоративных систем, как конструкции по 1.1, образец выполняют на фрагменте стены, соответствующем требованиям 5.3. Образец изготавливают в соответствии с технической документацией на испытуемую систему, в том числе с узлами сопряжения защитно-декоративных систем с оконными проемами.

6.5 Требуемую влажность образцов конструкции следует обеспечивать в соответствии с требованиями ГОСТ 30247.0, раздел 7.

6.6 Изготовление образцов испытуемых конструкций выполняет заказчик испытаний.

6.7 В процессе изготовления и монтажа образцов испытуемых конструкций, помимо расположения термопар и тепломеров, предусмотренных разделом 7. по решению испытатепьной лаборатории устанавливают термопары и тепломеры для попучения дополнительной информации о распределении температуры и тепловых потоков на поверхности и по толщине образцов.

6.8 При использовании в конструкции горючих материалов (по ГОСТ 30244) в процессе изготовления образцов конструкций следует проводить отбор проб горючих материалов для проведения идентификационного контроля в соответствии с приложениями А и Б.

Испытательная лаборатория имеет право требовать проведения отбора проб материапов, отнесенных к негорючим (по ГОСТ 30244), для проведения их идентификационного контроля в соответствии с приложениями А и Б.

Отбор проб материалов представители испытательной лаборатории и заказчика проводят совместно с составлением соответствующего протокола.

6.9 К образцам конструкций, поставляемым на испытания, должны быть приложены:

— комппект технической документации на испытуемую конструкцию, включая чертежи сопряжения защитно-декоративных систем с откосами оконных и дверных проемов, сопряжения участков наружных стен под углом друг к другу (внутренним и наружным), узлов примыкания наружной стены к карнизу и цоколю здания, узлов пропуска через наружную стену инженерных коммуникаций;

— техническая документация (чертежи), в соответствии с которой изготовлены образцы конструкции:

ГОСТ 31251-2008

— спецификация материалов и изделий, используемых для изготовления конструкции и ее образцов. с указанием их характеристик, в том числе пожарно-технических, со ссылкой на нормативно-техническую документацию, в соответствии с требованиями которых они установлены, или сопроводительные документы, идентифицирующие материалы и изделия на стадии их изготовления и поставки;

— инструкция по монтажу испытываемых конструкций.

6.10 При передаче заказчиком испытательной лаборатории образцов испытуемой конструкции для проведения испытания стороны составляют совместный акт о соответствии комплекта поставки образцов на испытания требованиям 6.9 и содержащий сведения об отборе проб материалов для проведения их идентификационного контроля в соответствии с приложениями А и Б.

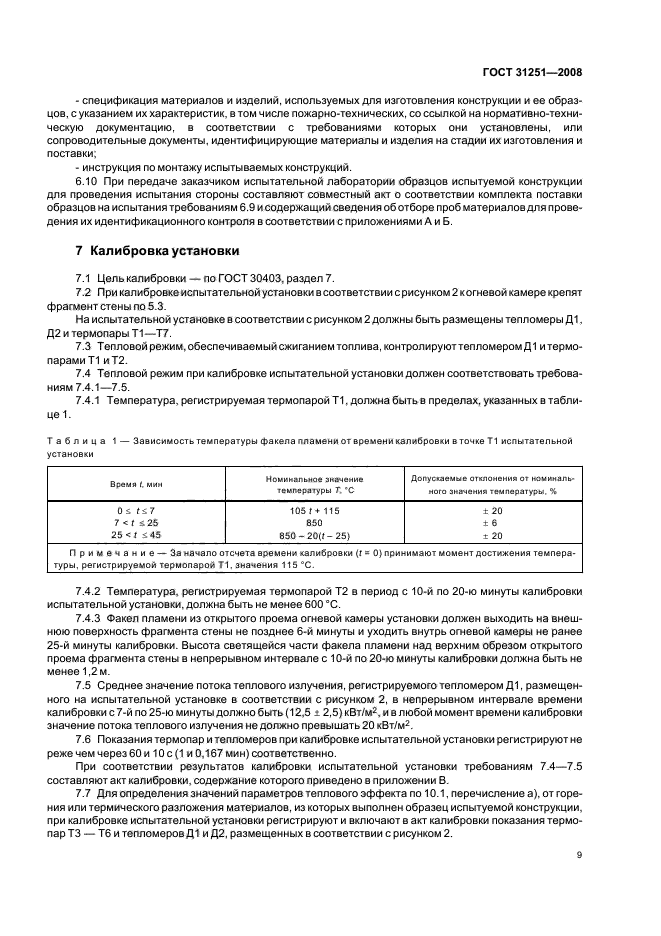

7 Калибровка установки

7.1 Цель калибровки — по ГОСТ 30403, раздел 7.

7.2 При калибровке испытательной установки в соответствии с рисунком 2 к огневой камере крепят фрагмент стены по 5.3.

На испытательной установке в соответствии с рисунком 2 должны быть размещены теппомеры Д1, Д2 и термопары Т1—Т7.

7.3 Тепловой режим, обеспечиваемый сжиганием топлива, контролируют тепломером Д1 и термопарами Т1 иТ2.

7.4 Тепловой режим при калибровке испытательной установки должен соответствовать требованиям 7.4.1—7.5.

7.4.1 Температура, регистрируемая термопарой Т1, должна быть в пределах, указанных в таблице 1.

Таблица 1 — Зависимость температуры факела пламени от времени калибровки в точке Т1 испытательной установки

Время 1. мим		Номинальмое значение температуры Т. *С	Допускаемые отклонения от поминального значения температуры. %
0s ts. 7		105 f * 115	± 20
7 < t S 25		850	± 6
25		850 — 20(/ — 25)	х 20
Примечание—	За начало отсчета времени калибровки (г * 0) принимают момент достижения темпера-
туры, регистрируемой термопарой Т1. значения 115 °С.

7.4.2 Температура, регистрируемая термопарой Т2 в период с 10-й по 20-ю минуты капибровки испытатепьной установки, должна быть не менее 600 °С.

7.4.3 Факел пламени из открытого проема огневой камеры установки должен выходить на внешнюю поверхность фрагмента стены не позднее 6-й минуты и уходить внутрь огневой камеры не ранее 25-й минуты калибровки. Высота светящейся части факела пламени над верхним обрезом открытого проема фрагмента стены в непрерывном интервале с 10-й по 20-ю минуты калибровки должна быть не менее 1,2 м.

7.5 Среднее значение потока теплового излучения, регистрируемого тепломером Д1. размещенного на испытательной установке в соответствии с рисунком 2, в непрерывном интервале времени калибровки с 7-й по 25-ю минуты должно быть (12,5 i 2,5) кВт/м², и в любой момент времени калибровки значение потока теплового излучения не должно превышать 20 кВт/м².

7.6 Показания термопар и тепломеров при калибровке испытательной установки регистрируют не реже чем через 60 и 10 с (1 и 0,167 мин) соответственно.

При соответствии результатов калибровки испытательной установки требованиям 7.4—7.5 составляют акт калибровки, содержание которого приведено в приложении В.

7.7 Для определения значений параметров теплового эффекта по 10.1. перечисление а), от горения или термического разложения материалов, из которых выполнен образец испытуемой конструкции, при калибровке испытательной установки регистрируют и включают в акт калибровки показания термопар ТЗ — Тб и тепломеров Д1 и Д2, размещенных в соответствии с рисунком 2.

ГОСТ 31251-2008

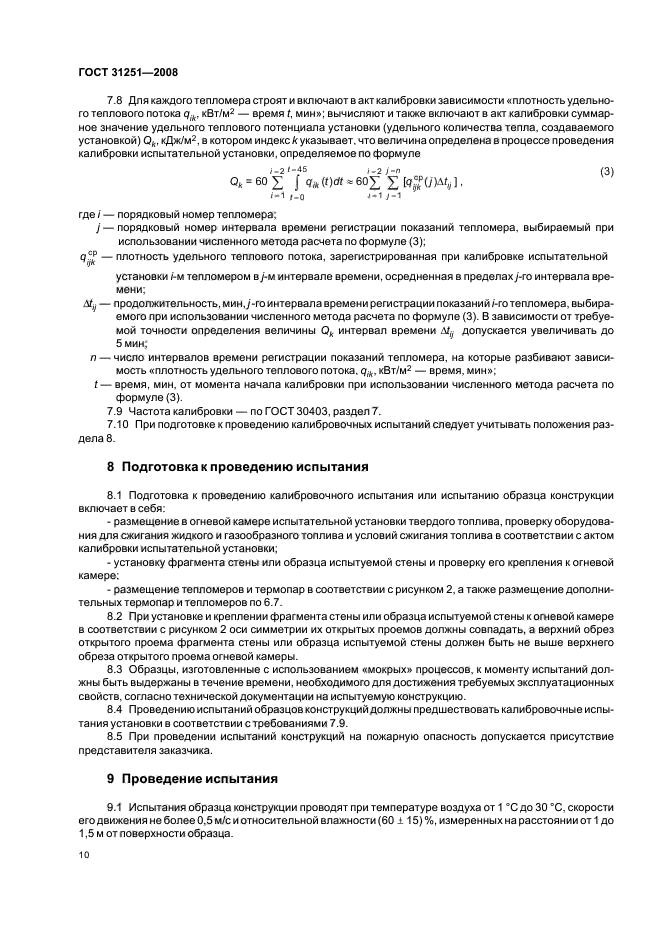

7.8 Для каждого тепломера строят и включают в акт калибровки зависимости «плотность удельного теплового потока q_А. кВт/м² — время t, мин»; вычиспяют и также включают в акт калибровки суммарное значенио удельного теплового потенциала установки (удельного количества теппа, создаваемого установкой) Q_k, кДж/м², в котором индекс к указывает, что величина определена в процессе проведения калибровки испытательной установки, определяемое по формуле

>-2 *-45 1.2 j-n (3)

о* — 60 £ \ _Чл № * 60£ £ъ>2№₄ 1.

i-1 i_o

где / — порядковый номер тепломера;

j — порядковый номер интервала времени регистрации показаний тепломера, выбираемый при использовании численного метода расчета по формуле (3);

q^ — плотность удельного теплового потока, зарегистрированная при калибровке испытательной

9″

установки /- м тепломером в у-м интервале времени, осредненная в пределах /-го интервала времени;

— продолжительность, мин.у’-го интервала времени регистрации показаний/-го тепломера, выбираемого при использовании численного метода расчета по формуле (3). В зависимости от требуемой точности определения величины Q* интервал времени Щ допускается увепичивать до 5 мин;

п — число интервалов времени регистрации показаний тепломера, на которые разбивают зависимость «плотность удельного теплового потока, qкВт/м² — время, мин»; t— время, мин, от момента начала калибровки при использовании численного метода расчета по формуле (3).

7.9 Частота калибровки — по ГОСТ 30403, раздел 7.

7.10 При подготовке к проведению калибровочных испытаний следует учитывать положения раздела 8.

8 Подготовка к проведению испытания

8.1 Подготовка к проведению калибровочного испытания или испытанию образца конструкции включает в себя:

— размещение в огневой камере испытательной установки твердого топпива, проверку оборудования для сжигания жидкого и газообразного топлива и условий сжигания топлива в соответствии с актом калибровки испытательной установки;

— установку фрагмента стены или образца испытуемой стены и проверку его крепления к огневой камере:

— размещение тепломеров и термопар в соответствии с рисунком 2. а также размещение дополнительных термопар и тепломеров по 6.7.

8.2 При установке и креппении фрагмента стены ипи образца испытуемой стены к огневой камере в соответствии с рисунком 2 оси симметрии их открытых проемов должны совпадать, а верхний обрез открытого проема фрагмента стены ипи образца испытуемой стены должен быть не выше верхнего обреза открытого проема огневой камеры.

8.3 Образцы, изготовленные с использованием «мокрых» процессов, к моменту испытаний должны быть выдержаны в течение времени, необходимого для достижения требуемых эксплуатационных свойств, согласно технической документации на испытуемую конструкцию.

8.4 Проведению испытаний образцов конструкций должны предшествовать калибровочные испытания установки в соответствии с требованиями 7.9.

8.5 При проведении испытаний конструкций на пожарную опасность допускается присутствие представителя заказчика.

9 Проведение испытания

9.1 Испытания образца конструкции проводят при температуре воздуха от 1 ^вС до 30 ^вС. скорости его движения не более 0.5 м/с и относительной влажности (60 ± 15)%, измеренных на расстоянии от 1 до 1,5 м от поверхности образца.

ГОСТ 31251-2008

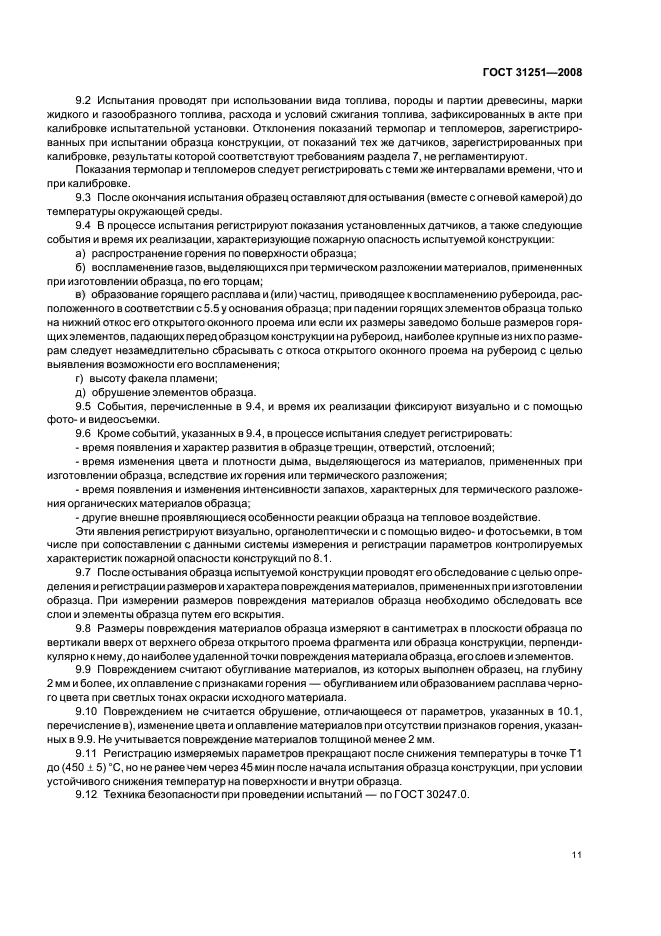

9.2 Испытания проводят при использовании вида топлива, породы и партии древесины, марки жидкого и газообразного топлива, расхода и условий сжигания топлива, зафиксированных в акте при калибровке испытательной установки. Отклонения показаний термопар и тепломеров, зарегистрированных при испытании образца конструкции, от показаний тех же датчиков, зарегистрированных при калибровке, результаты которой соответствуют требованиям раздела 7, не регламентируют.

Показания термопар и тепломеров следует регистрировать с теми же интервалами времени, что и при калибровке.

9.3 После окончания испытания образец оставляют для остывания (вместе с огневой камерой) до температуры окружающей среды.

9.4 В процессе испытания регистрируют показания установленных датчиков, а также следующие события и время их реализации, характеризующие пожарную опасность испытуемой конструкции:

а) распространение горения по поверхности образца;

б) воспламенение газов, выделяющихся при термическом разложении материалов, примененных при изготовлении образца, по его торцам;

в) образование горящего расплава и (или) частиц, приводящее к воспламенению рубероида, расположенного в соответствии с 5.5 у основания образца, при падении горящих элементов образца только на нижний откос его открытого оконного проема или если их размеры заведомо больше размеров горящих элементов, падающих перед образцом конструкции на рубероид, наиболее крупные из них по размерам следует незамедлительно сбрасывать с откоса открытого оконного проема на рубероид с целью выявления возможности его воспламенения;

г) высоту факела пламени;

д) обрушение элементов образца.

9.5 События, перечисленные в 9.4, и в
