МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION (ISC) |
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
ГОСТ 30805.16.2.2— |
|
2013 |
|
|
(CISPR 16-2-2:2005) |
|

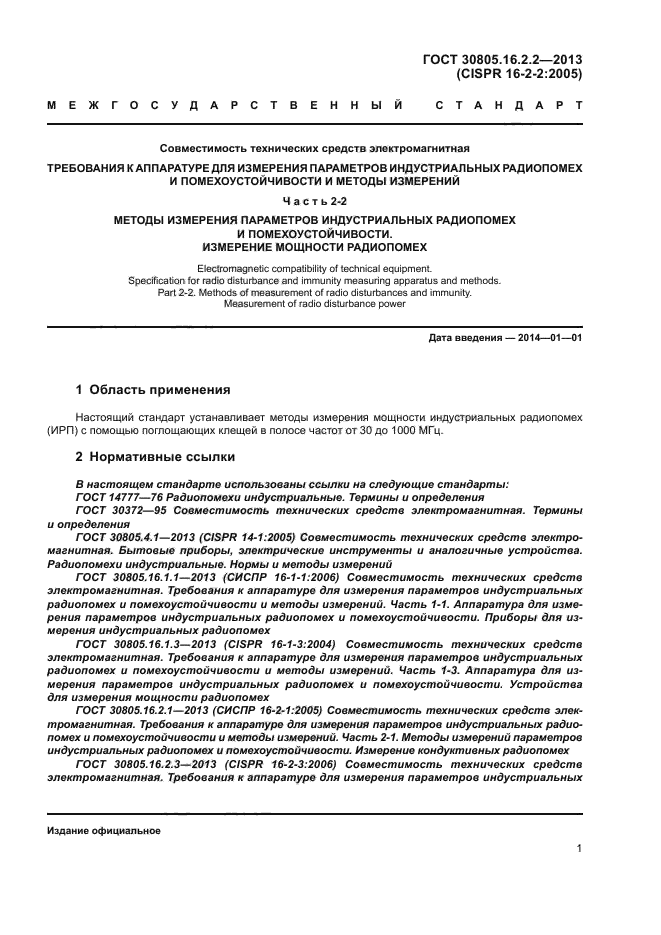

Совместимость технических средств электромагнитная
ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЙ
Часть 2-2
МЕТОДЫ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ.
ИЗМЕРЕНИЕ МОЩНОСТИ РАДИОПОМЕХ
(CISPR 16-2-2:2005, MOD)
Издание официальное
Москва
Стандартинформ
2014
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Санкт-Петербургским филиалом «Ленинградское отделение Научно-исследовательского института радио» (Филиал «ФГУП «НИИР-ЛОНИИР») и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. №55-П)
За принятие проголосовали:
|
Краткое наименование страны no МК (ИСО 3166) 004-97 |
Код страны no МК (ИСО 3166)004-97 |
Сотрашеииос наименование национального органа по стандартами** |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Киргизия |
KG |
Кыргызстандарт |
|
Молдова |
MD |
Молдоеа-Стандарт |
|
Россия |
RU |
Росстандарт |
|
Узбекистан |
U Z |
Уэстандарт |
|
Украина |
UA |
Госпотребстандарт Украины |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. №>431-ст межгосударственный стандарт ГОСТ 30805.16.2.2-2013 (CISPR 16-2-2:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту CISPR 16-2-2:2005 Specification for radio disturbance and immunity measuring apparatus and methods — Part 2-2: Methods of measurement of disturbances and immunity — Measurement of disturbance power (Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 2-2. Методы измерений помех и помехоустойчивости. Измерение мощности помех)
Международный стандарт CISPR 16-2-2:2005 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (МЭК). подкомитетом А «Измерения радиопомех и статистические методы».
Настоящее объединенное издание международного стандарта CISPR 16-2-2:2005 включает в себя первое издание, опубликованное в 2003 г.. Изменение 1 (2004 г.) и Изменение 2 (2005 г.).
Перевод с английского языка (еп).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствии с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные стандарты заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом. Термин «радиочастотное возмущение» («radio disturbance») заменен на термин «индустриальная радиопомеха» в целях соблюдения принятой терминологии.
ГОСТ 30805.16.2.2-2013

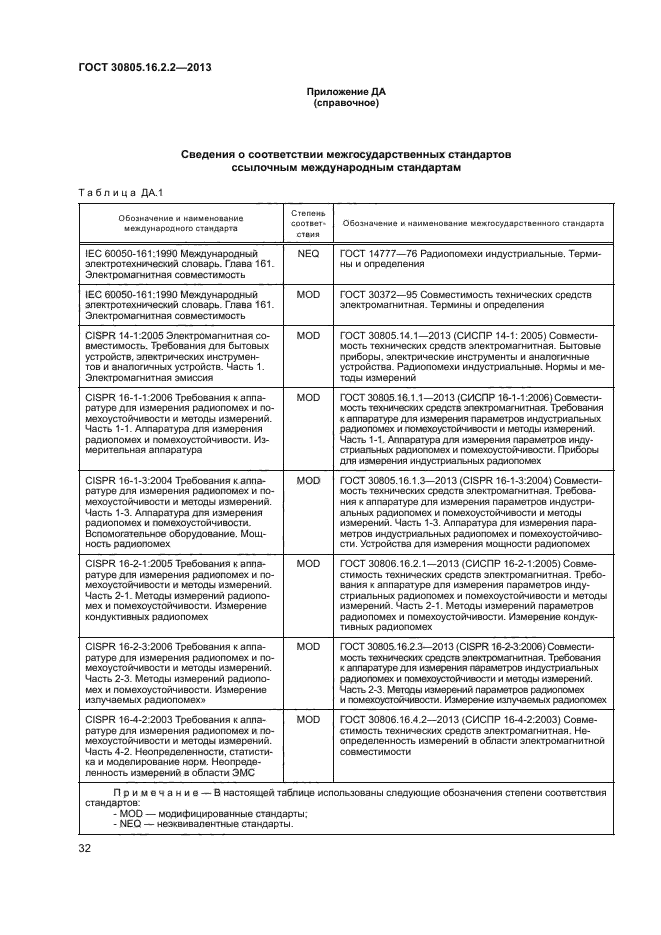

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 51318.16.2.2-2009 (СИСПР 16-2-2:2005)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Националы1ые стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном инфор-мационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2014
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
III

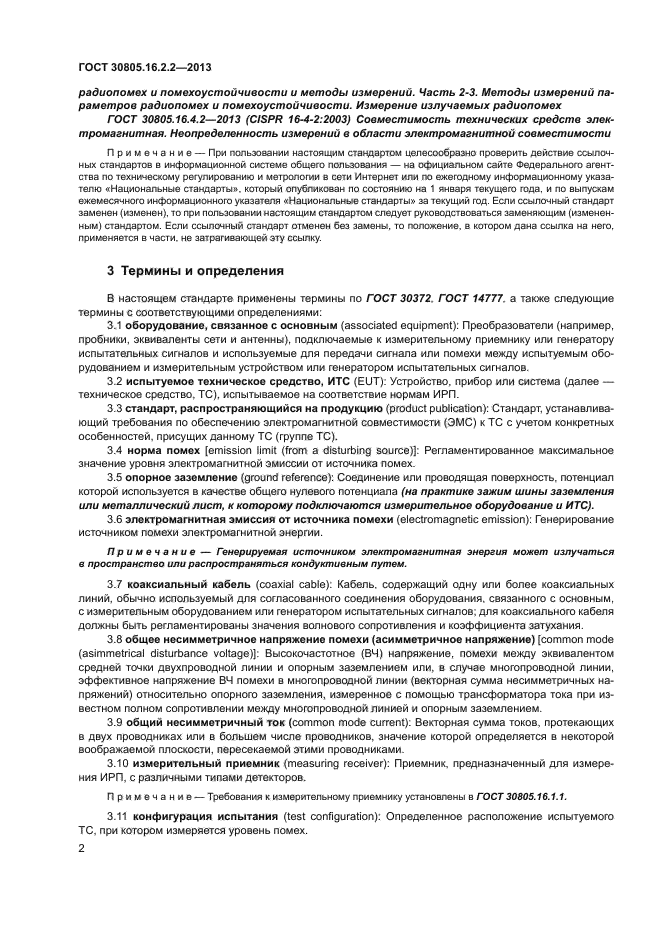

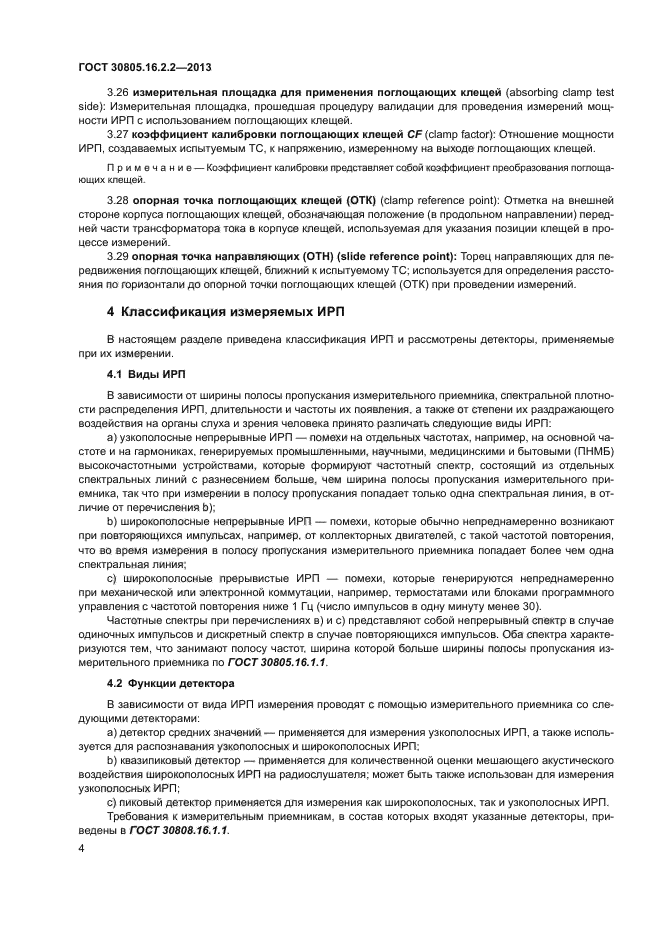

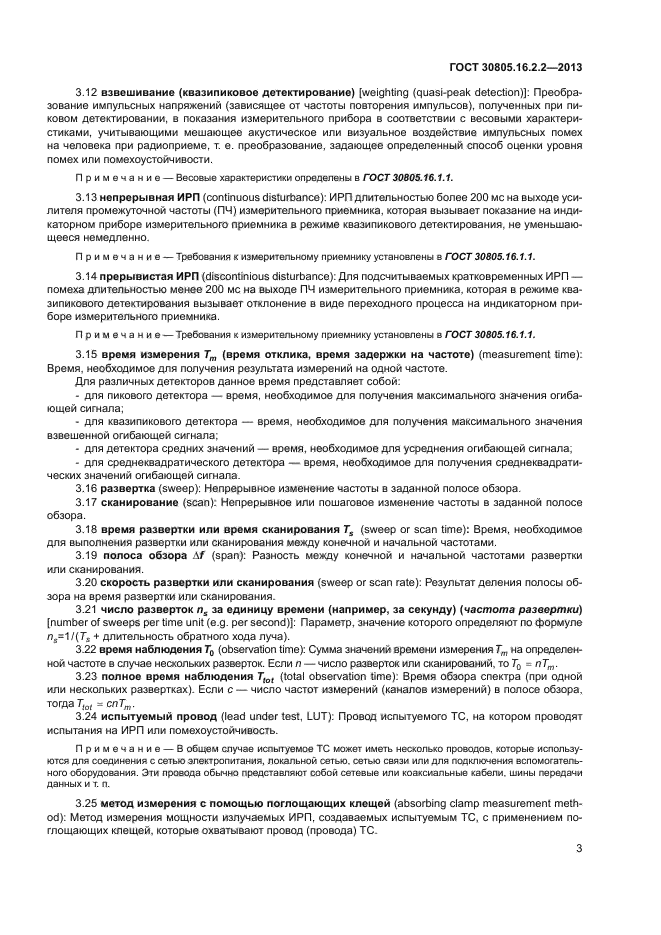

ГОСТ 30805.16.2.2-2013

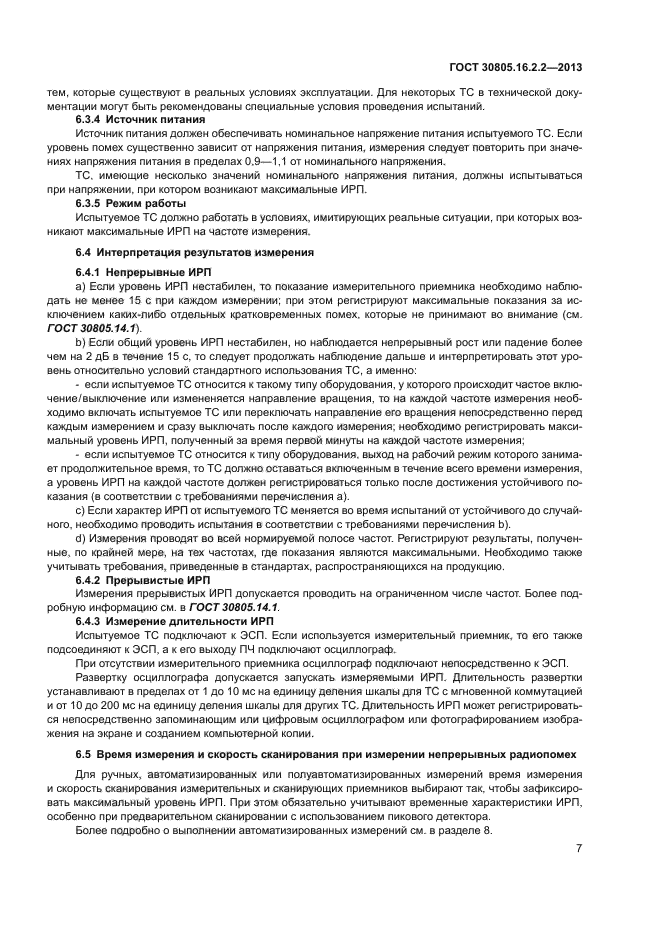

тем. которые существуют в реальных условиях эксплуатации. Для некоторых ТС в технической документации могут быть рекомендованы специальные условия проведения испытаний.
6.3.4 Источник питания
Источник питания должен обеспечивать номинальное напряжение питания испытуемого ТС. Если уровень помех существенно зависит от напряжения питания, измерения следует повторить при значениях напряжения питания в пределах 0.9—1.1 от номинального напряжения.
ТС. имеющие несколько значений номинального напряжения питания, должны испытываться при напряжении, при котором возникают максимальные ИРП.
6.3.5 Режим работы
Испытуемое ТС должно работать в условиях, имитирующих реальные ситуации, при которых возникают максимальные ИРП на частоте измерения.
6.4 Интерпретация результатов измерения
6.4.1 Непрерывные ИРП
a) Если уровень ИРП нестабилен, то показание измерительного приемника необходимо наблюдать не менее 15 с при каждом измерении; при этом регистрируют максимальные показания за исключением каких-либо отдельных кратковременных помех, которые не принимают во внимание (см. ГОСТ 30805.14.1).
b) Если общий уровень ИРП нестабилен, но наблюдается непрерывный рост или падение более чем на 2 дБ в течение 15 с. то следует продолжать наблюдение дальше и интерпретировать этот уровень относительно условий стандартного использования ТС. а именно;
— если испытуемое ТС относится к такому типу оборудования, у которого происходит частое вклю-чение/выключение или измененяется направление вращения, то на каждой частоте измерения необходимо включать испытуемое ТС или переключать направление его вращения непосредственно перед каждым измерением и сразу выключать после каждого измерения; необходимо регистрировать максимальный уровень ИРП. полученный за время первой минуты на каждой частоте измерения;
— если испытуемое ТС относится к типу оборудования, выход на рабочий режим которого занимает продолжительное время, то ТС должно оставаться включенным в течение всего времени измерения, а уровень ИРП на каждой частоте должен регистрироваться только после достижения устойчивого показания (в соответствии с требованиями перечисления а).
c) Если характер ИРП от испытуемого ТС меняется во время испытаний от устойчивого до случайного. необходимо проводить испытания в соответствии с требованиями перечисления Ь).
d) Измерения проводят во всей нормируемой полосе частот. Регистрируют результаты, полученные, по крайней мере, на тех частотах, где показания являются максимальными. Необходимо также учитывать требования, приведенные в стандартах, распространяющихся на продукцию.
6.4.2 Прерывистые ИРП
Измерения прерывистых ИРП допускается проводить на ограниченном числе частот. Более подробную информацию см. в ГОСТ 30805.14.1.
6.4.3 Измерение длительности ИРП
Испытуемое ТС подключают к ЭСП. Если используется измерительный приемник, то его также подсоединяют к ЭСП, а к его выходу ПЧ подключают осциллограф.
При отсутствии измерительного приемника осциллограф подключают непосредственно к ЭСП.
Развертку осциллографа допускается запускать измеряемыми ИРП. Длительность развертки устанавливают в пределах от 1 до 10 мс на единицу деления шкалы для ТС с мгновенной коммутацией и от 10 до 200 мс на единицу деления шкалы для других ТС. Длительность ИРП может регистрироваться непосредственно запоминающим или цифровым осциллографом или фотографированием изображения на экране и созданием компьютерной копии.

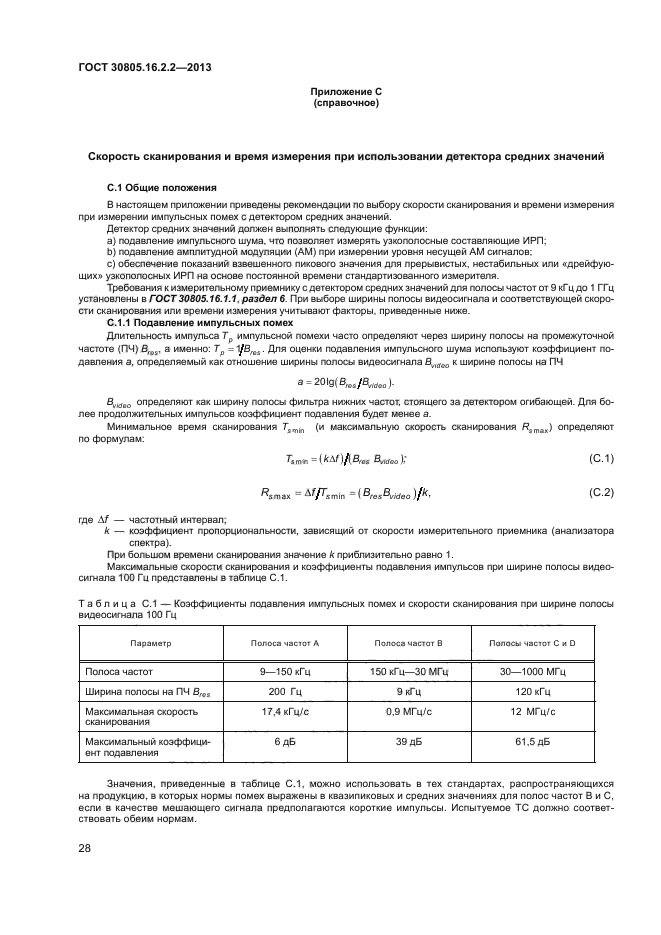

6.5 Время измерения и скорость сканирования при измерении непрерывных радиопомех
Для ручных, автоматизированных или полуавтоматизированных измерений время измерения и скорость сканирования измерительных и сканирующих приемников выбирают так. чтобы зафиксировать максимальный уровень ИРП. При этом обязательно учитывают временные характеристики ИРП, особенно при предварительном сканировании с использованием пикового детектора.

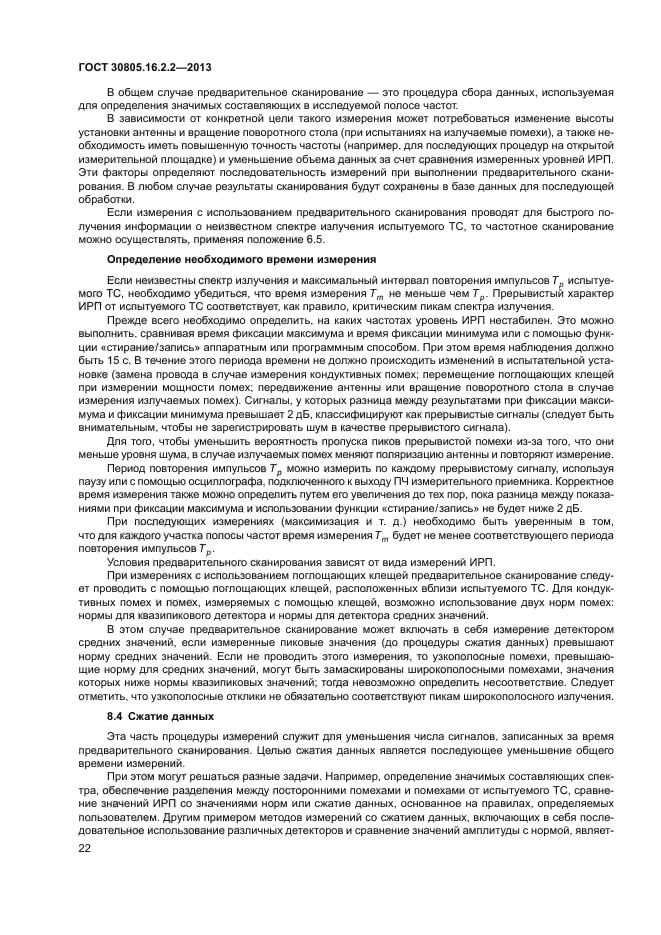

Более подробно о выполнении автоматизированных измерений см. в раздело 8.
7

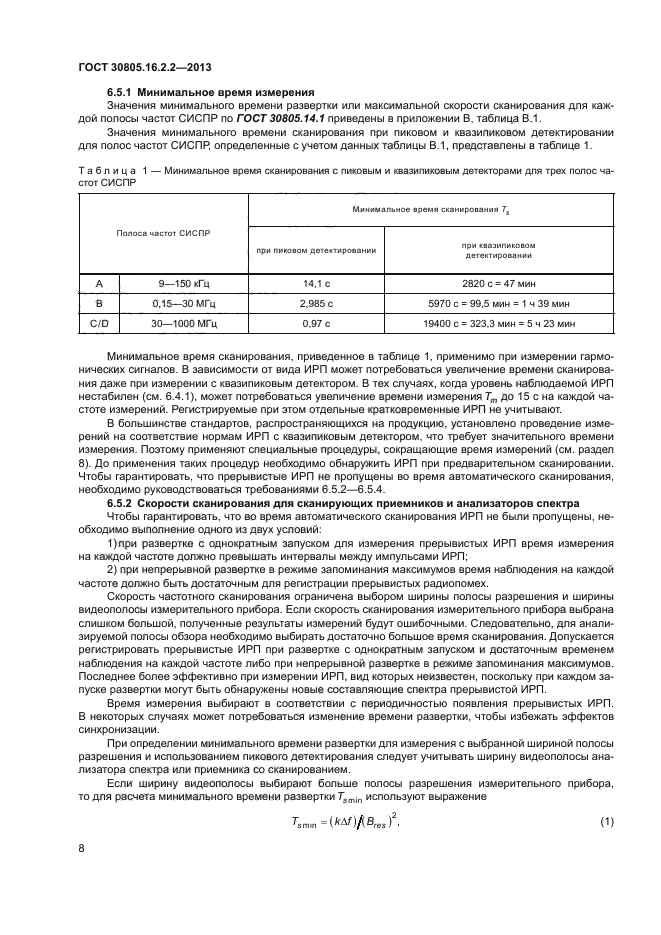

6.5.1 Минимальное время измерения
Значения минимального времени развертки или максимальной скорости сканирования для каждой полосы частот СИСПР по ГОСТ 30805.14.1 приведены в приложении В. таблица В.1.
Значения минимального времени сканирования при пиковом и квазипиковом детектировании для полос частот СИСПР. определенные с учетом данных таблицы В.1. представлены в таблице 1.
Таблица 1 — Минимальное время сканирования с пиковым и квазипиковым детекторами для трех полос частот СИСПР
|
Полоса частот СИСПР |
Минимальное время сканирования Тг |
||
|
при пиковом детектировании |
при квазипиковом детектировании |
||
|
А |
9—150 кГц |
14.1 с |
2820 с = 47 мин |
|
В |
0.15—30 МГц |
2.985 с |
5970 с = 99.5 мин = 1 ч 39 мин |
|
C/D |
30—1000 МГц |
0.97 с |
19400 с = 323.3 мин = 5 ч 23 мин |
Минимальное время сканирования, приведенное в таблице 1. применимо при измерении гармонических сигналов. В зависимости от вида ИРП может потребоваться увеличение времени сканирования даже при измерении с квазипиковым детектором. В тех случаях, когда уровень наблюдаемой ИРП нестабилен (см. 6.4.1), может потребоваться увеличение времени измерения Тт до 15 с на каждой частоте измерений. Регистрируемые при этом отдельные кратковременные ИРП не учитывают.
В большинстве стандартов, распространяющихся на продукцию, установлено проведение измерений на соответствие нормам ИРП с квазипиковым детектором, что требует значительного времени измерения. Поэтому применяют специальные процедуры, сокращающие время измерений (см. раздел 8). До применения таких процедур необходимо обнаружить ИРП при предварительном сканировании. Чтобы гарантировать, что прерывистые ИРП не пропущены во время автоматического сканирования, необходимо руководствоваться требованиями 6.5.2—6.5.4.
6.5.2 Скорости сканирования для сканирующих приемников и анализаторов спектра
Чтобы гарантировать, что во время автоматического сканирования ИРП не были пропущены, необходимо выполнение одного из двух условий:
1) при развертке с однократным запуском для измерения прерывистых ИРП время измерения на каждой частоте должно превышать интервалы между импульсами ИРП;
2) при непрерывной развертке в режиме запоминания максимумов время наблюдения на каждой частоте должно быть достаточным для регистрации прерывистых радиопомех.
Скорость частотного сканирования ограничена выбором ширины полосы разрешения и ширины видеополосы измерительного прибора. Если скорость сканирования измерительного прибора выбрана слишком большой, полученные результаты измерений будут ошибочными. Следовательно, для анализируемой полосы обзора необходимо выбирать достаточно большое время сканирования. Допускается регистрировать прерывистые ИРП при развертке с однократным запуском и достаточным временем наблюдения на каждой частоте либо при непрерывной развертке в режиме запоминания максимумов. Последнее более эффективно при измерении ИРП. вид которых неизвестен, поскольку при каждом запуске развертки могут быть обнаружены новые составляющие спектра прерывистой ИРП.
Время измерения выбирают в соответствии с периодичностью появления прерывистых ИРП. В некоторых случаях может потребоваться изменение времени развертки, чтобы избежать эффектов синхронизации.
При определении минимального времени развертки для измерения с выбранной шириной полосы разрешения и использованием пикового детектирования следует учитывать ширину видеополосы анализатора спектра или приемника со сканированием.
Если ширину видеополосы выбирают больше полосы разрешения измерительного прибора, то для расчета минимального времени развертки 7smin используют выражение
Т,™ =(АСЛПДВ„,)2.
(1)
ГОСТ 30805.16.2.2-2013

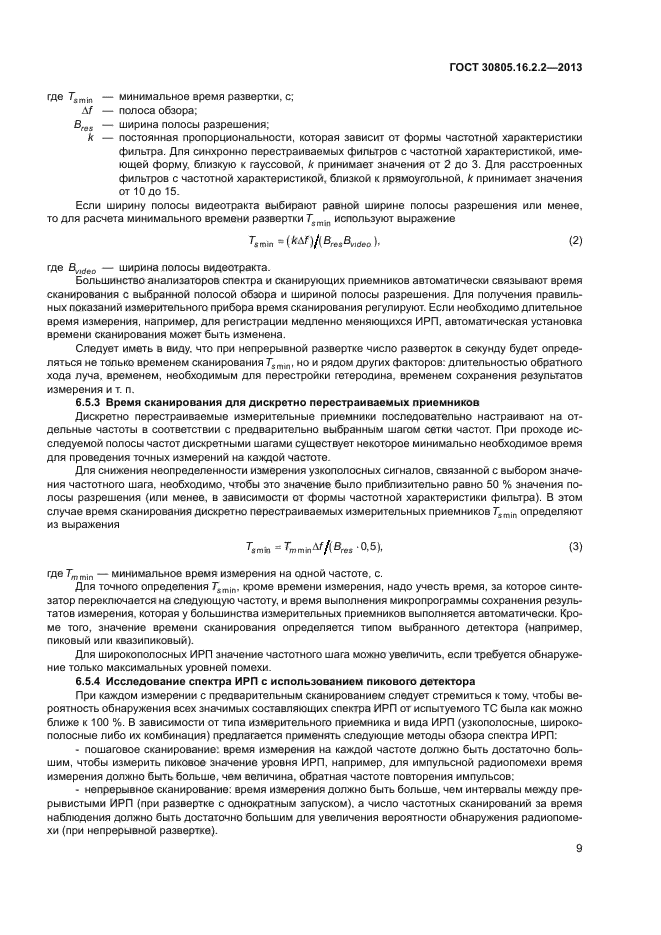

где 7smjn — минимальное время развертки, с;
А/ — полоса обзора;
B,es — ширина полосы разрешения;
к — постоянная пропорциональности, которая зависит от формы частотной характеристики фильтра. Для синхронно перестраиваемых фильтров с частотной характеристикой, имеющей форму, близкую к гауссовой, к принимает значения от 2 до 3. Для расстроенных фильтров с частотной характеристикой, близкой к прямоугольной, к принимает значения от 10 до 15.
Если ширину полосы видеотракта выбирают равной ширине полосы разрешения или менее, то для расчета минимального времени развертки Tsmin используют выражение
где Bvldeo — ширина полосы видеотракта.
Большинство анализаторов спектра и сканирующих приемников автоматически связывают время сканирования с выбранной полосой обзора и шириной полосы разрешения. Для получения правильных показаний измерительного прибора время сканирования регулируют. Если необходимо длительное время измерения, например, для регистрации медленно меняющихся ИРП. автоматическая установка времени сканирования может быть изменена.
Следует иметь в виду, что при непрерывной развертке число разверток в секунду будет определяться не только временем сканирования 7smin, но и рядом других факторов; длительностью обратного хода луча, временем, необходимым для перестройки гетеродина, временем сохранения результатов измерения и т. п.
6.5.3 Время сканирования для дискретно перестраиваемых приомников
Дискретно перестраиваемые измерительные приемники последовательно настраивают на отдельные частоты в соответствии с предварительно выбранным шагом сетки частот. При проходе исследуемой полосы частот дискретными шагами существует некоторое минимально необходимое время для проведения точных измерений на каждой частоте.
Для снижения неопределенности измерения узкополосных сигналов, связанной с выбором значения частотного шага, необходимо, чтобы это значение было приблизительно равно 50 % значения полосы разрешения (или менее, в зависимости от формы частотной характеристики фильтра). В этом случае время сканирования дискретно перестраиваемых измерительных приемников rjmjn определяют из выражения
где Tmmin — минимальное время измерения на одной частоте, с.
Для точного определения 7smin. кроме времени измерения, надо учесть время, за которое синтезатор переключается на следующую частоту, и время выполнения микропрограммы сохранения результатов измерения, которая у большинства измерительных приемников выполняется автоматически. Кроме того, значение времени сканирования определяется типом выбранного детектора (например, пиковый или квази пиковый).
Для широкополосных ИРП значение частотного шага можно увеличить, если требуется обнаружение только максимальных уровней помехи.
6.5.4 Исследование спектра ИРП с использованием пикового детектора
При каждом измерении с предварительным сканированием следует стремиться к тому, чтобы вероятность обнаружения всех значимых составляющих спектра ИРП от испытуемого ТС была как можно ближе к 100 %. В зависимости от типа измерительного приемника и вида ИРП (узкополосные, широкополосные либо их комбинация) предлагается применять следующие методы обзора спектра ИРП;
— пошаговое сканирование; время измерения на каждой частоте должно быть достаточно большим. чтобы измерить пиковое значение уровня ИРП, например, для импульсной радиопомехи время измерения должно быть больше, чем величина, обратная частоте повторения импульсов;
— непрерывное сканирование; время измерения должно быть больше, чем интервалы между прерывистыми ИРП (при развертке с однократным запуском), а число частотных сканирований за время наблюдения должно быть достаточно большим для увеличения вероятности обнаружения радиопомехи (при непрерывной развертке).
^smin
= {kbf)/(B,ctBviaeo),
(2)
(3)
9
ГОСТ 30805.16.2.2-2013

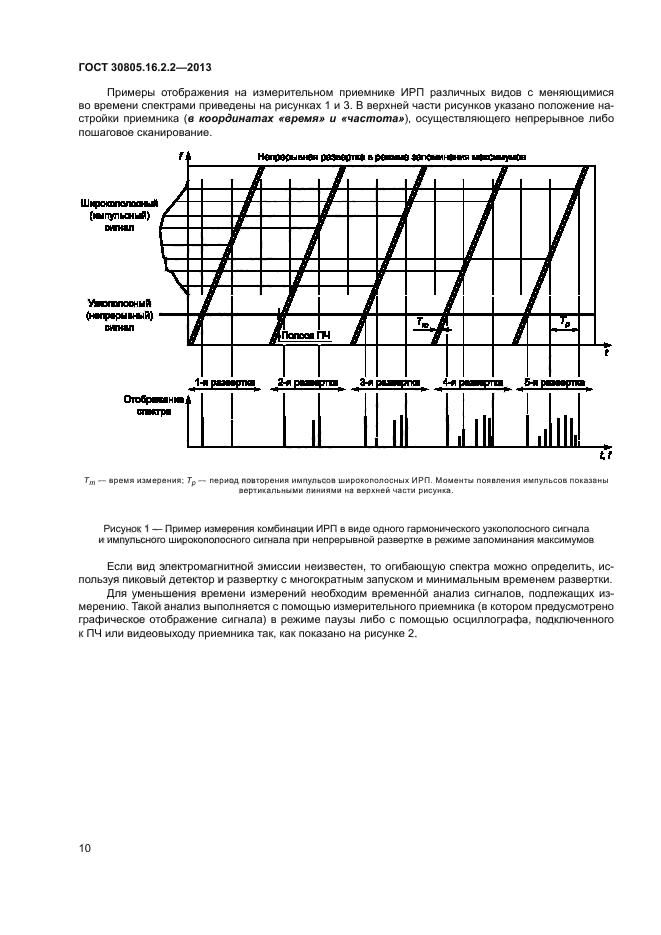

Примеры отображения на измерительном приемнике ИРП различных видов с меняющимися во времени спектрами приведены на рисунках 1 и 3. В верхней части рисунков указано положение настройки приемника (в координатах «время» и «частота»), осуществляющего непрерывное либо пошаговое сканирование.
Тт — время измерения: Гр~ период повторения импульсов широкополосны* ИРП. Моменты появления импульсов показаны
вертикальными линиями на верхней части рисунка.
Рисунок 1 — Пример измерения комбинации ИРП в виде одного гармонического узкополосного сигнала и импульсного широкополосного сигнала при непрерывной развертке в режиме запоминания максимумов
Если вид электромагнитной эмиссии неизвестен, то огибающую спектра можно определить, используя пиковый детектор и развертку с многократным запуском и минимальным временем развертки.
Для уменьшения времени измерений необходим временнбй анализ сигналов, подлежащих измерению. Такой анализ выполняется с помощью измерительного приемника (в котором предусмотрено графическое отображение сигнала) в режиме паузы либо с помощью осциллографа, подключенного к ПЧ или видеовыходу приемника так. как показано на рисунке 2.
10
ГОСТ 30805.16.2.2-2013
да(1шв)

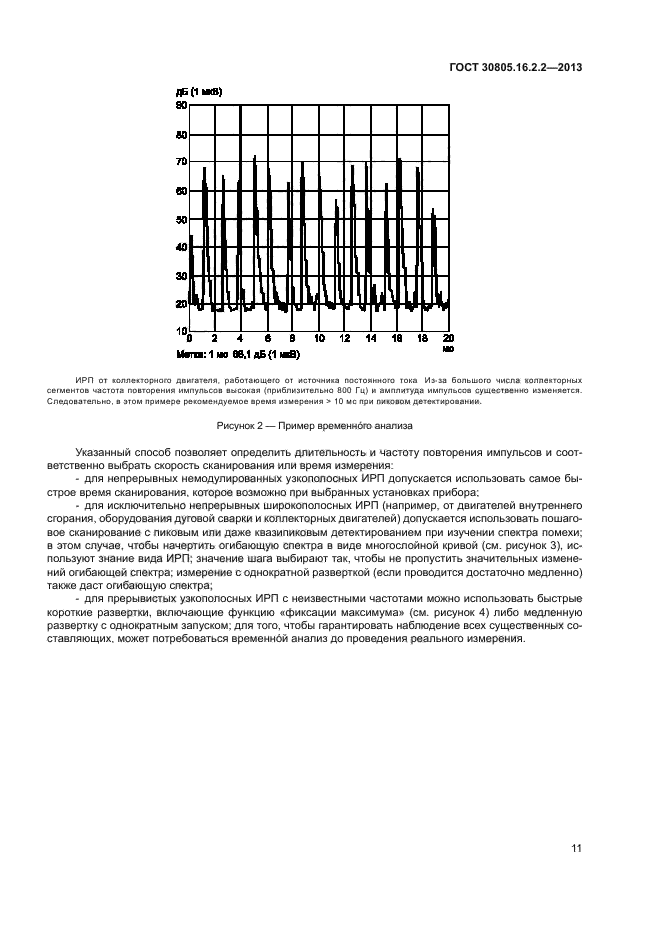

ИРЛ о» «оллехтормого двигателя, работающего от источника постоянного тока Иэ-м большого числа коллекторных сегментов частота повторения импульсов высокая (приблизительно 800 Гц) и амплитуда импульсов существенно изменяется. Следовательно, в этом примере рекомендуемое время измерения > 10 мс при пиковом детектировании.
Рисунок 2 — Пример временнбго анализа
Указанный способ позволяет определить длительность и частоту повторения импульсов и соответственно выбрать скорость сканирования или время измерения:
— для непрерывных немодулированных узкополосных ИРЛ допускается использовать самое быстрое время сканирования, которое возможно при выбранных установках прибора:
— для исключительно непрерывных широкополосных ИРЛ (например, от двигателей внутреннего сгорания, оборудования дуговой сварки и коллекторных двигателей) допускается использовать пошаговое сканирование с пиковым или даже квазипиковым детектированием при изучении спектра помехи; в этом случае, чтобы начертить огибающую спектра в виде многослойной кривой (см. рисунок 3). используют знание вида ИРЛ; значение шага выбирают так. чтобы не пропустить значительных изменений огибающей спектра: измерение с однократной разверткой (если проводится достаточно медленно) также даст огибающую спектра;
— для прерывистых узкополосных ИРЛ с неизвестными частотами можно использовать быстрые короткие развертки, включающие функцию вфиксации максимума» (см. рисунок 4) либо медленную развертку с однократным запуском; для того, чтобы гарантировать наблюдение всех существенных составляющих. может потребоваться временной анализ до проведения реального измерения.
11
ГОСТ 30805.16.2.2-2013

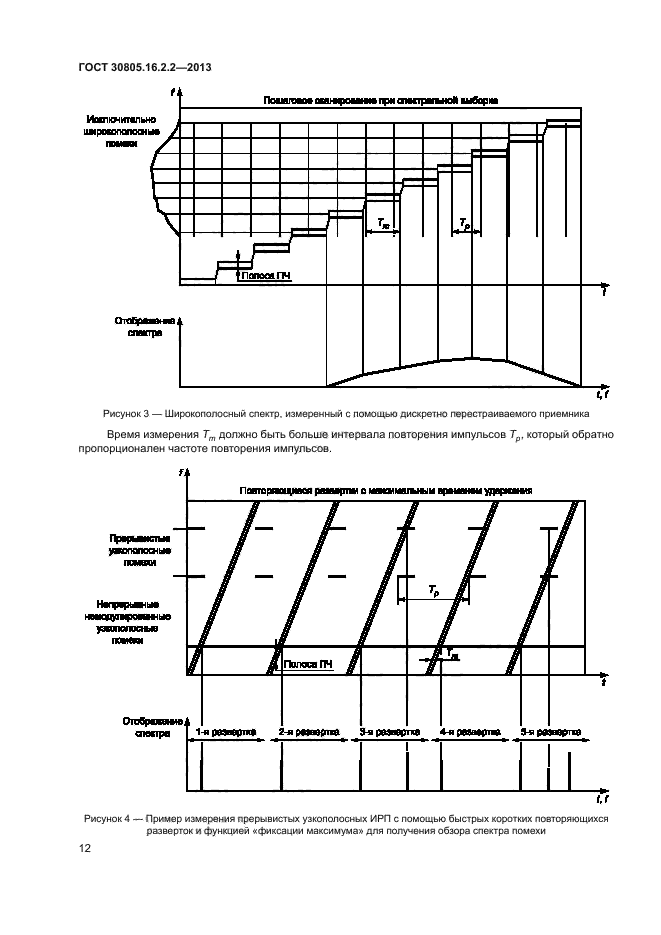

Рисунок 3 — Широкополосный спектр, измеренный с помощью дискретно перестраиваемого приемника
Время измерения Тт должно быть больше интервала повторения импульсов Тр, который обратно пропорционален частоте повторения импульсов.
Рисунок 4 — Пример измерения прерывистых узкополосных ИРЛ с помощью быстрых коротких повторяющихся разверток и функцией «фиксации максимума» для получения обзора спектра помехи
ГОСТ 30805.16.2.2-2013

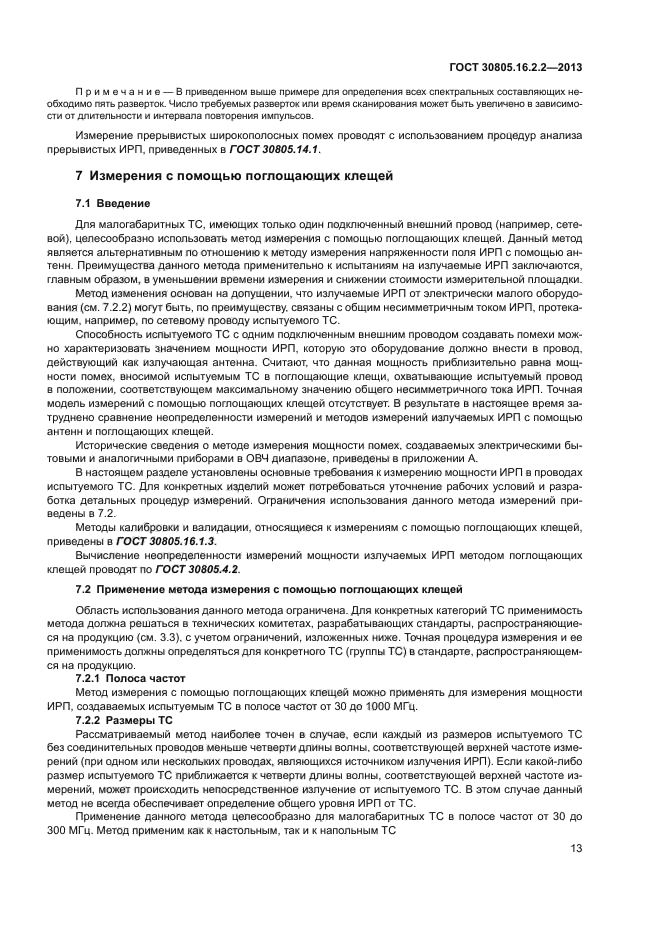

Примечание — В приведенном выше примере для определения всех спектральных составляющих необходимо пять разверток. Число требуемых разверток или время сканирования может быть увеличено в зависимости от длительности и интервала повторения импульсов.
Измерение прерывистых широкополосных помех проводят с использованием процедур анализа прерывистых ИРП, приведенных в ГОСТ 30805.14.1.

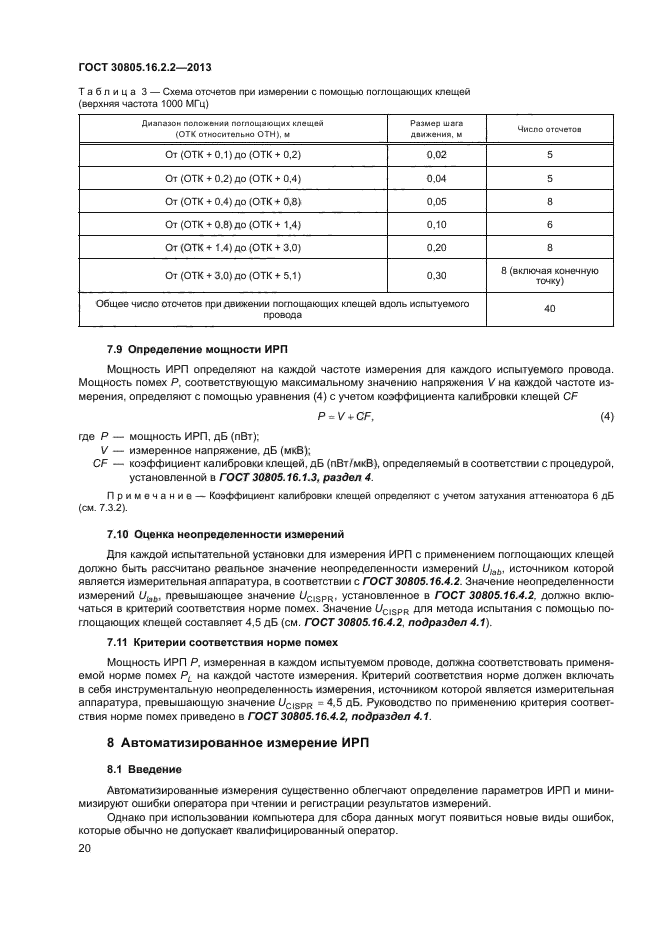

7 Измерения с помощью поглощающих клещей
7.1 Введение
Для малогабаритных ТС. имеющих только один подключенный внешний провод (например, сетевой). целесообразно использовать метод измерения с помощью поглощающих клещей. Данный метод является альтернативным по отношению к методу измерения напряженности поля ИРП с помощью антенн. Преимущества данного метода применительно к испытаниям на излучаемые ИРП заключаются, главным образом, в уменьшении времени измерения и снижении стоимости измерительной площадки.
Метод изменения основан на допущении, что излучаемые ИРП от электрически малого оборудования (см. 7.2.2) могут быть, по преимуществу, связаны с общим несимметричным током ИРП. протекающим. например, по сетевому проводу испытуемого ТС.
Способность испытуемого ТС с одним подключенным внешним проводом создавать помехи можно характеризовать значением мощности ИРП. которую это оборудование должно внести в провод, действующий как излучающая антенна. Считают, что данная мощность приблизительно равна мощности помех, вносимой испытуемым ТС в поглощающие клещи, охватывающие испытуемый провод в положении, соответствующем максимальному значению общего несимметричного тока ИРП. Точная модель измерений с помощью поглощающих клещей отсутствует. В результате в настоящее время затруднено сравнение неопределенности измерений и методов измерений излучаемых ИРП с помощью антенн и поглощающих клещей.
Исторические сведения о методе измерения мощности помех, создаваемых электрическими бытовыми и аналогичными приборами в ОВЧ диапазоне, приведены в приложении А.
В настоящем разделе установлены основные требования к измерению мощности ИРП в проводах испытуемого ТС. Для конкретных изделий может потребоваться уточнение рабочих условий и разработка детальных процедур измерений. Ограничения использования данного метода измерений приведены в 7.2.
Методы калибровки и валидации, относящиеся к измерениям с помощью поглощающих клещей, приведены в ГОСТ 30805.16.1.3.
Вычисление неопределенности измерений мощности излучаемых ИРП методом поглощающих клещей проводят по ГОСТ 30805.4.2.
7.2 Применение метода измерения с помощью поглощающих клещей
Область использования данного метода ограничена. Для конкретных категорий ТС применимость метода должна решаться в технических комитетах, разрабатывающих стандарты, распространяющиеся на продукцию (см. 3.3). с учетом ограничений, изложенных ниже. Точная процедура измерения и ее применимость должны определяться для конкретного ТС (группы ТС) в стандарте, распространяющемся на продукцию.
7.2.1 Полоса частот
Метод измерения с помощью поглощающих клещей можно применять для измерения мощности ИРП. создаваемых испытуемым ТС в полосе частот от 30 до 1000 МГц.
7.2.2 Размеры ТС
Рассматриваемый метод наиболее точен в случае, если каждый из размеров испытуемого ТС без соединительных проводов меньше четверти длины волны, соответствующей верхней частоте измерений (при одном или нескольких проводах, являющихся источником излучения ИРП). Если какой-либо размер испытуемого ТС приближается к четверти длины волны, соответствующей верхней частоте измерений. может происходить непосредственное излучение от испытуемого ТС. В этом случае данный метод не всегда обеспечивает определение общего уровня ИРП от ТС.
Применение данного метода целесообразно для малогабаритных ТС в полосе частот от 30 до 300 МГц. Метод применим как к настольным, так и к напольным ТС
13

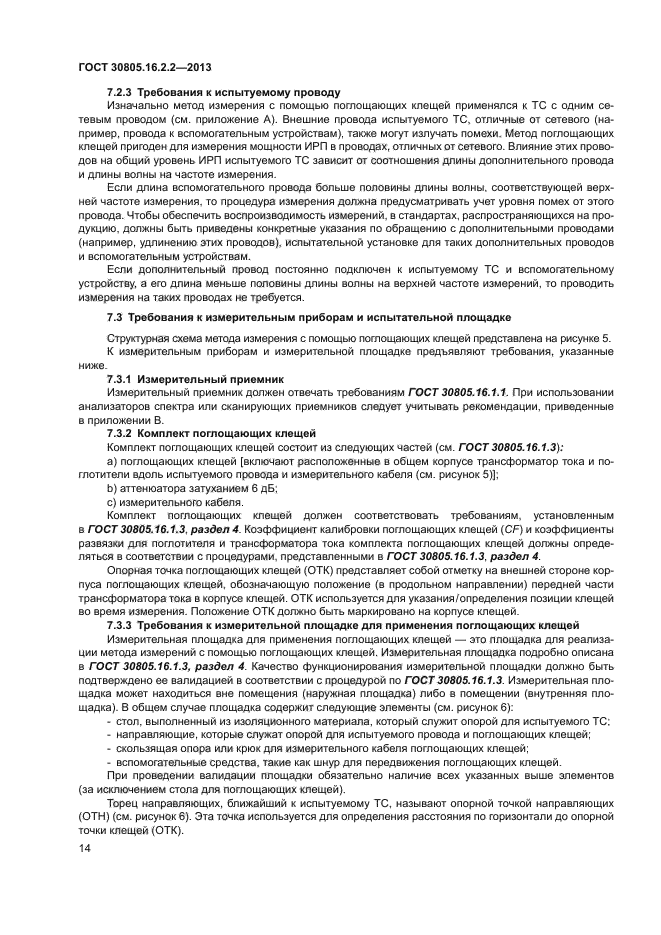

7.2.3 Требования к испытуемому проводу
Изначально метод измерения с помощью поглощающих клещей применялся к ТС с одним сетевым проводом (см. приложение А). Внешние провода испытуемого ТС. отличные от сетевого (например. провода к вспомогательным устройствам), также могут излучать помехи. Метод поглощающих клещей пригоден для измерения мощности ИРП в проводах, отличных от сетевого. Влияние этих проводов на общий уровень ИРП испытуемого ТС зависит от соотношения длины дополнительного провода и длины волны на частоте измерения.
Если длина вспомогательного провода больше половины длины волны, соответствующей верхней частоте измерения, то процедура измерения должна предусматривать учет уровня помех от этого провода. Чтобы обеспечить воспроизводимость измерений, в стандартах, распространяющихся на продукцию. должны быть приведены конкретные указания по обращению с дополнительными проводами (например, удлинению этих проводов), испытательной установке для таких дополнительных проводов и вспомогательным устройствам.
Если дополнительный провод постоянно подключен к испытуемому ТС и вспомогательному устройству, а его длина меньше половины длины волны на верхней частоте измерений, то проводить измерения на таких проводах не требуется.
7.3 Требования к измерительным приборам и испытательной площадке
Структурная схема метода измерения с помощью поглощающих клещей представлена на рисунке 5.
К измерительным приборам и измерительной площадке предъявляют требования, указанные
ниже.
7.3.1 Измерительный приемник
Измерительный приемник должен отвечать требованиям ГОСТ 30805.16.1.1. При использовании анализаторов спектра или сканирующих приемников следует учитывать рекомендации, приведенные в приложении В.
7.3.2 Комплект поглощающих клещей
Комплект поглощающих клещей состоит из следующих частей (см. ГОСТ 30805.16.1.3):
a) поглощающих клещей [включают расположенные в общем корпусе трансформатор тока и поглотители вдоль испытуемого провода и измерительного кабеля (см. рисунок 5)]:
b) аттенюатора затуханием 6 дБ;
c) измерительного кабеля.
Комплект поглощающих клещей должен соответствовать требованиям, установленным в ГОСТ 30805.16.1.3. раздел 4. Коэффициент калибровки поглощающих клещей (CF) и коэффициенты развязки для поглотителя и трансформатора тока комплекта поглощающих клещей должны определяться в соответствии с процедурами, представленными в ГОСТ 30805.16.1.3. раздел 4.
Опорная точка поглощающих клещей (ОТК) представляет собой отметку на внешней стороне корпуса поглощающих клещей, обозначающую положение (в продольном направлении) передней части трансформатора тока в корпусе клещей. ОТК используется для указания/определения позиции клещей во время измерения. Положение ОТК должно быть маркировано на корпусе клещей.
7.3.3 Требования к измерительной площадке для применения поглощающих клощей
Измерительная площадка для применения поглощающих клещей — это площадка для реализации метода измерений с помощью поглощающих клещей. Измерительная площадка подробно описана в ГОСТ 30805.16.1.3, раздел 4. Качество функционирования измерительной площадки должно быть подтверждено ее валидацией в соответствии с процедурой по ГОСТ 30805.16.1.3. Измерительная площадка может находиться вне помещения (наружная площадка) либо в помещении (внутренняя площадка). В общем случае площадка содержит следующие элементы (см. рисунок 6):
— стол, выполненный из изоляционного материала, который служит опорой для испытуемого ТС;
— направляющие, которые служат опорой для испытуемого провода и поглощающих клещей;
— скользящая опора или крюк для измерительного кабеля поглощающих клещей;
— вспомогательные средства, такие как шнур для передвижения поглощающих клещей.
При проведении валидации площадки обязательно наличие всех указанных выше элементов (за исключением стола для поглощающих клещей).
Торец направляющих, ближайший к испытуемому ТС. называют опорной точкой направляющих (ОТН) (см. рисунок 6). Эта точка используется для определения расстояния по горизонтали до опорной точки клещей (ОТК).
14
ГОСТ 30805.16.2.2-2013

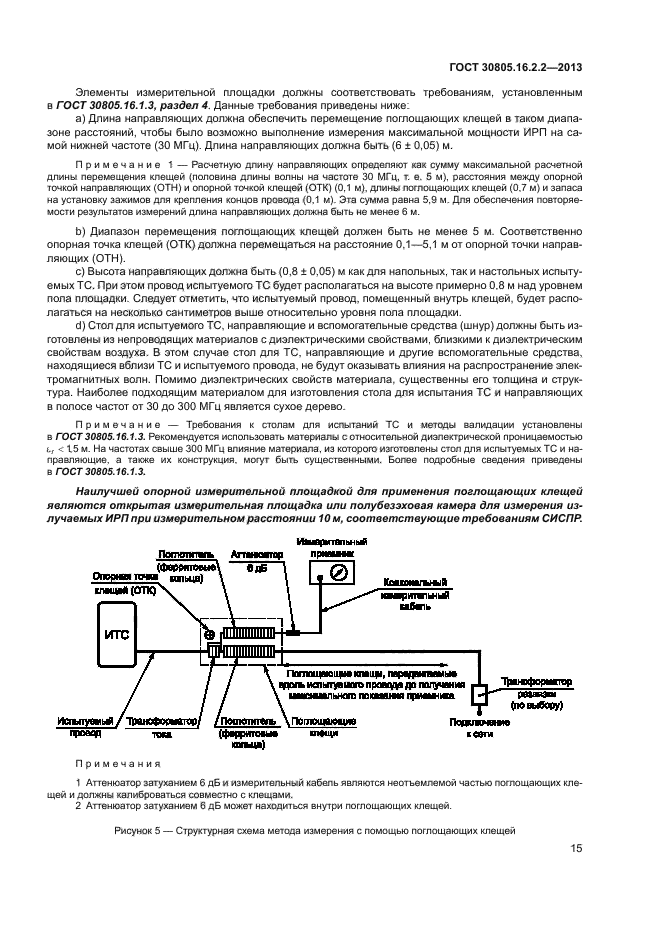

Элементы измерительной площадки должны соответствовать требованиям, установленным в ГОСТ 30805.16.1.3, раздел 4. Данные требования приведены ниже:
a) Длина направляющих должна обеспечить перемещение поглощающих клещей в таком диапазоне расстояний, чтобы было возможно выполнение измерения максимальной мощности ИРП на самой нижней частоте (30 МГц). Длина направляющих должна быть {6 ± 0,05) м.
Примечание 1 — Расчетную длину направляющих определяют как сумму максимальной расчетной длины перемещения клещей (половина длины волны на частоте 30 МГц. т. е. 5 м), расстояния между опорной точкой направляющих (ОТН) и опорной точкой клещей (ОТК) (0.1 м). длины поглощающих клещей (0.7 м) и запаса на установку зажимов для крепления концов провода (0.1 м). Эта сумма равна 5.9 м. Для обеспечения повторяемости результатов измерений длина направляющих должна быть не менее 6 м.
b) Диапазон перемещения поглощающих клещей должен быть не менее 5 м. Соответственно опорная точка клещей (ОТК) должна перемещаться на расстояние 0.1—5,1 м от опорной точки направляющих (ОТН).
c) Высота направляющих должна быть (0.8 ± 0.05) м как для напольных, так и настольных испытуемых ТС. При этом провод испытуемого ТС будет располагаться на высоте примерно 0.8 м над уровнем пола площадки. Следует отметить, что испытуемый провод, помещенный внутрь клещей, будет располагаться на несколько сантиметров выше относительно уровня пола площадки.
d) Стол для испытуемого ТС, направляющие и вспомогательные средства (шнур) должны быть изготовлены из непроводящих материалов с диэлектрическими свойствами, близкими к диэлектрическим свойствам воздуха. В этом случае стол для ТС. направляющие и другие вспомогательные средства, находящиеся вблизи ТС и испытуемого провода, не будут оказывать влияния на распространение электромагнитных волн. Помимо диэлектрических свойств материала, существенны его толщина и структура. Наиболее подходящим материалом для изготовления стола для испытания ТС и направляющих в полосе частот от 30 до 300 МГц является сухое дерево.
Примечание — Требования к столам для испытаний ТС и методы валидации установлены в ГОСТ 30805.16.1.3. Рекомендуется использовать материалы с относительной диэлектрической проницаемостью L, ГОСТ 30805.16.1.3.

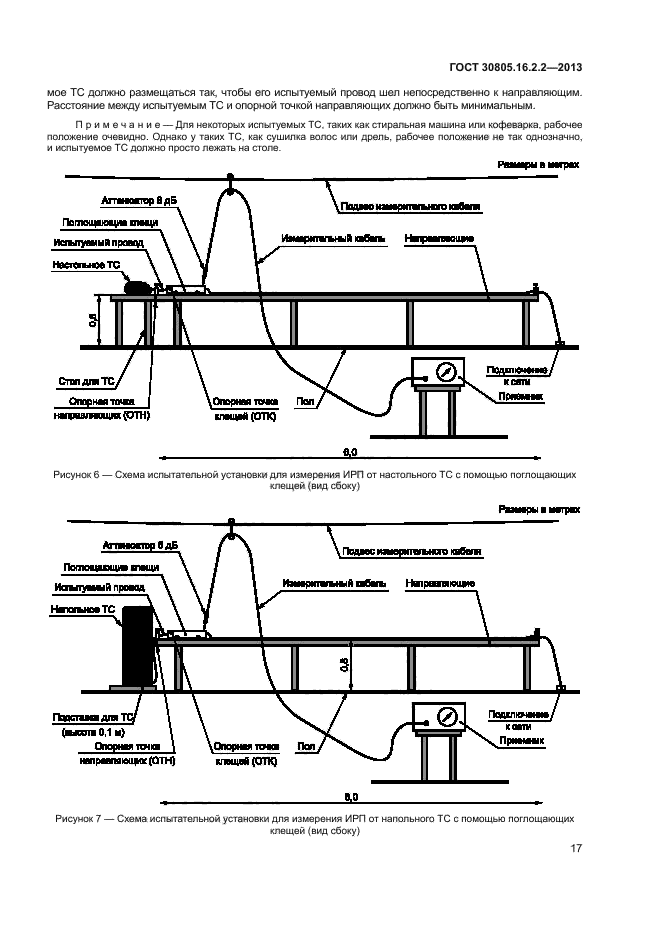

Наилучшей опорной измерительной площадкой для применения поглощающих клещей являются открытая измерительная площадка или полубезэховая камора для измерения из-лучаемых ИРП при измерительном расстоянии 10 м, соответствующие требованиям СИСПР.
Имцчиишый
Примечания

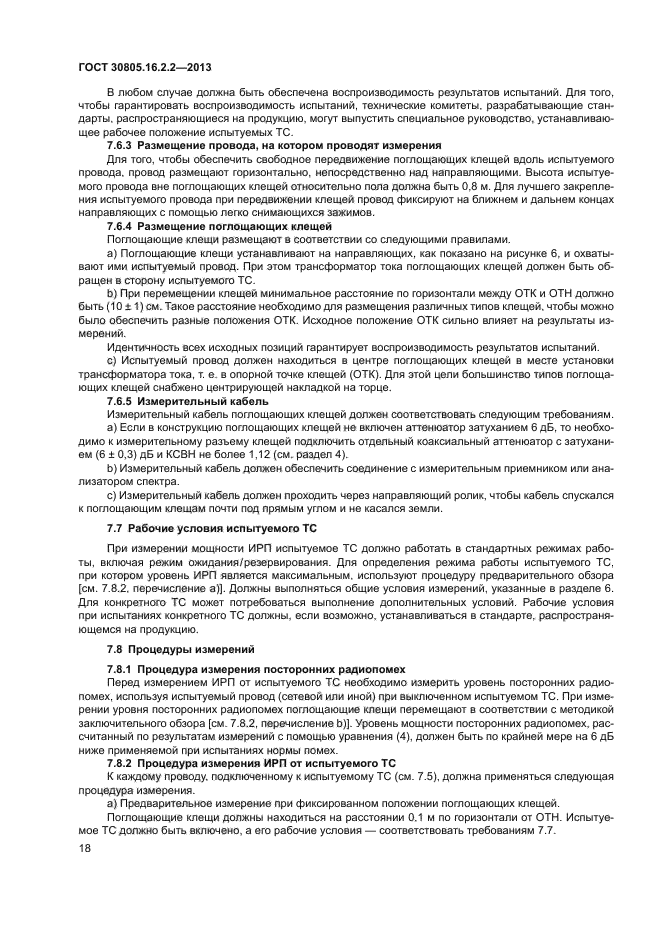

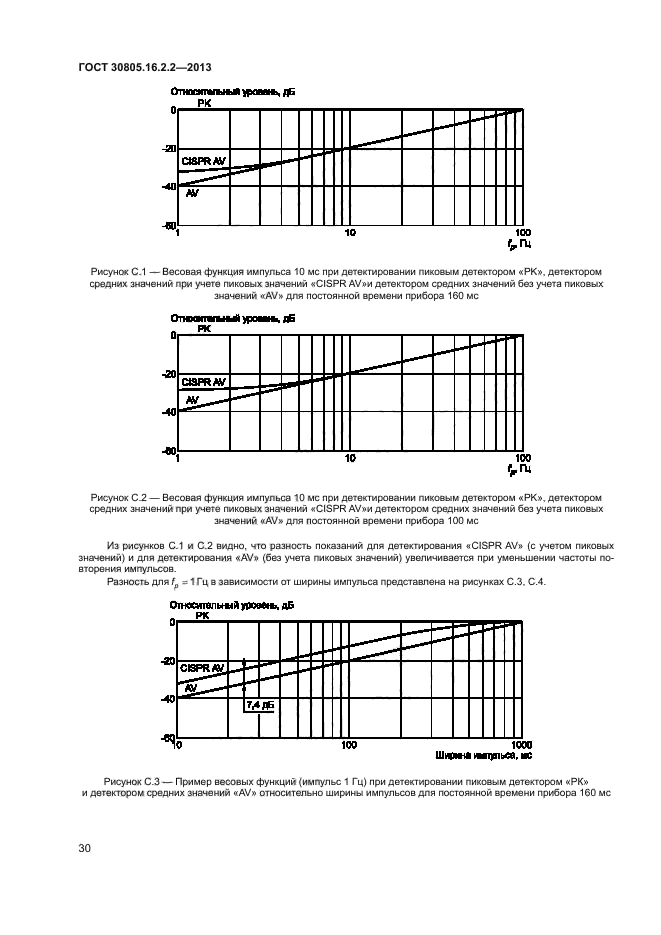

1 Аттенюатор затуханием 6 дБ и измерительный кабель являются неотъемлемой частью поглощающих клещей и должны калиброваться совместно с клещами.
