ГОСТ 28874-2004

Огнеупоры. Классификация

Заменяет ГОСТ 28874-90: Классификация

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 28874-2004 в удобном формате. Узнать актуальный статус документа «Огнеупоры. Классификация» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.01.2006 08.12.2004 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

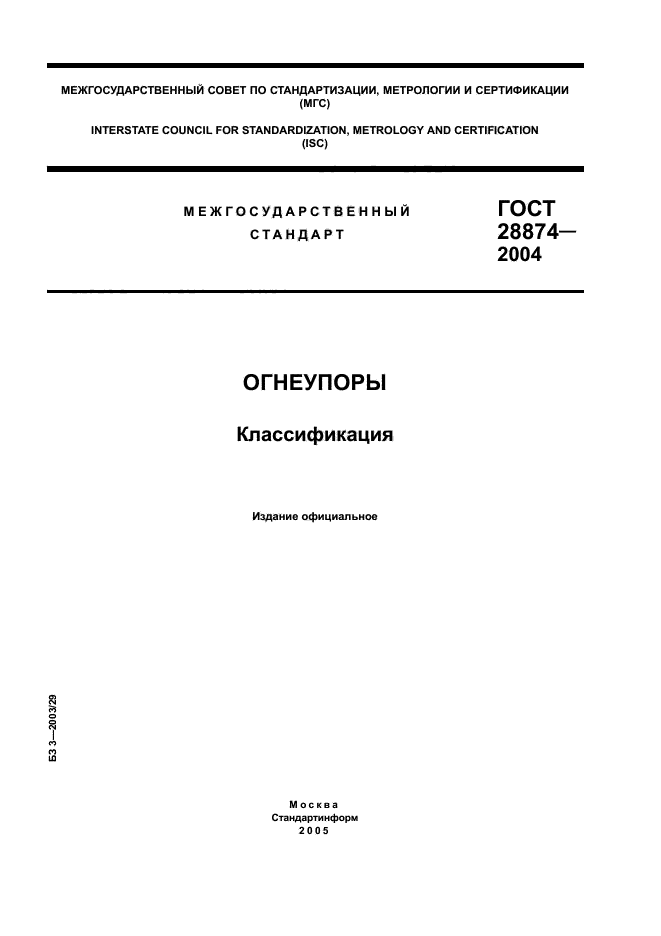

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

28874-

2004

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ОГНЕУПОРЫ

Классификация

Издание официальное

Москва

Стандартмнформ

2005

ГОСТ 28874-2004

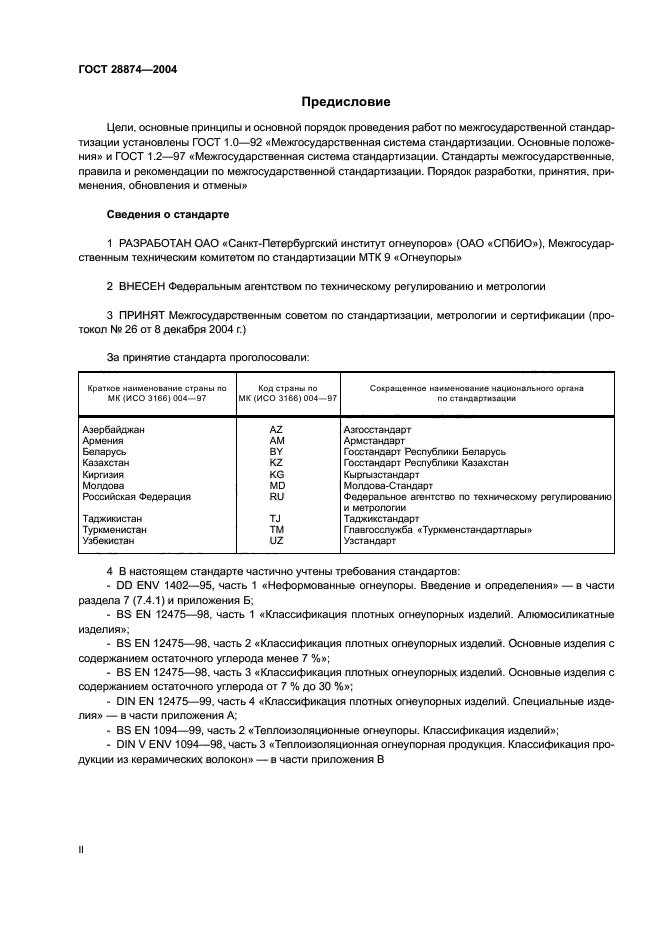

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1    РАЗРАБОТАН ОАО «Санкт-Петербургский институт огнеупоров» (ОАО «СПбИО»), Межгосударственным техническим комитетом по стандартизации МТК 9 «Огнеупоры»

2    ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3    ПРИНЯТ Межгосударственным советом по стандартизации, метропогии и сертификации {протокой Np 26 от 8 декабря 2004 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК<ИСО 3166) 004-97 Код страны по МК(ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации Азербайджан AZ Азгосстандарт Армения AM Армстацдарт Беларусь BY Госстандарт Республики Беларусь Казахстан KZ Госстандарт Республики Казахстан Киргизия KG Кыргызстандарт Молдова MD Молдова-Стандарт Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии Таджикистан TJ Таджмхстандарт Туркменистан TM Главгосслужба «Туркменстандарт лары и Узбекистан uz Узстандарт

4 В настоящем стандарте частично учтены требования стандартов:

—    DD ENV 1402—95, часть 1 «Неформованные огнеупоры. Введение и определения» — в части раздела 7 (7.4.1) и приложения Б;

—    BS EN 12475—98. часть 1 «Классификация плотных огнеупорных издепий. Алюмосиликатные изделия»;

—    BS EN 12475—98. часть 2 «Классификация плотных огнеупорных изделий. Основные изделия с содержанием остаточного углерода менее 7 %»;

—    BS EN 12475—98. часть 3 «Классификация плотных огнеупорных изделий. Основные изделия с содержанием остаточного углерода от 7 % до 30 %»;

—    DIN EN 12475—99. часть 4 «Классификация плотных огнеупорных изделий. Специальные изделия» — в части приложения А:

—    BS EN 1094—99, часть 2 «Теплоизоляционные огнеупоры. Классификация изделий»;

—    DIN V ENV 1094—98, часть 3 «Теплоизоляционная огнеупорная продукция. Классификация продукции из керамических волокон» — в части приложения В

ГОСТ 28874-2004

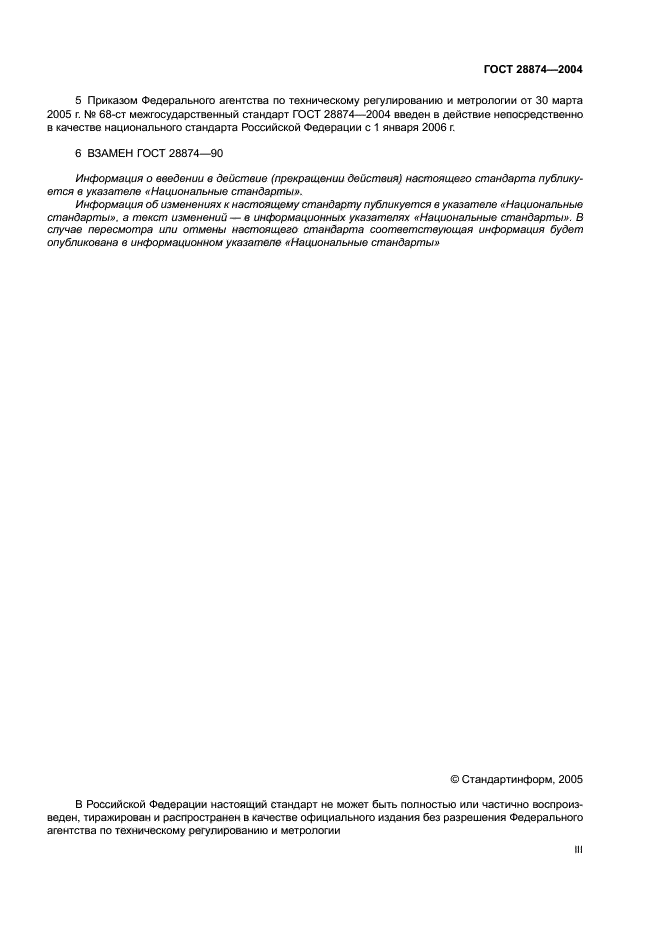

5    Приказом Федерального агентства по техническому регулированию и метрологии от 30 марта 2005 г. No 68-ст межгосударственный стандарт ГОСТ 28874-2004 введен в действие непосредствен но в качестве национального стандарта Российской Федерации с 1 января 2006 г.

6    ВЗАМЕН ГОСТ 28874-90

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ. 2005

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 28874-2004

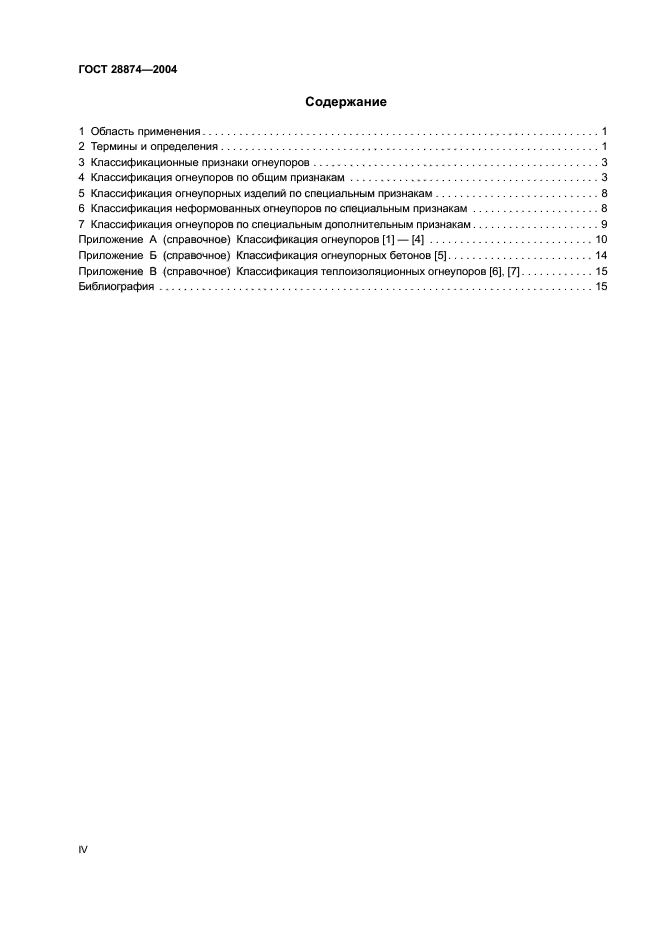

Содержание

1    Область применения………………………………………………………..1

2    Термины и определения……………………………………………………..1

3    Классификационные признаки огнеупоров………………………………………..3

4    Классификация огнеупоров по общим признакам…………………………………..3

5    Классификация огнеупорных изделий по специальным признакам………………………8

6    Классификация неформованных огнеупоров по специальным признакам…………………8

7    Классификация огнеупоров    по специальным допопнительным признакам…………………9

Припожение А    (справочное)    Классификация огнеупоров [1] — [4]………………………10

Приложение Б    (справочное)    Классификация огнеупорных бетонов [5]……………………14

Приложение В    (справочное)    Классификация теплоизоляционных огнеупоров [6], [7]…………15

Библиография……………………………………………………………..15

IV

ГОСТ 28874-2004

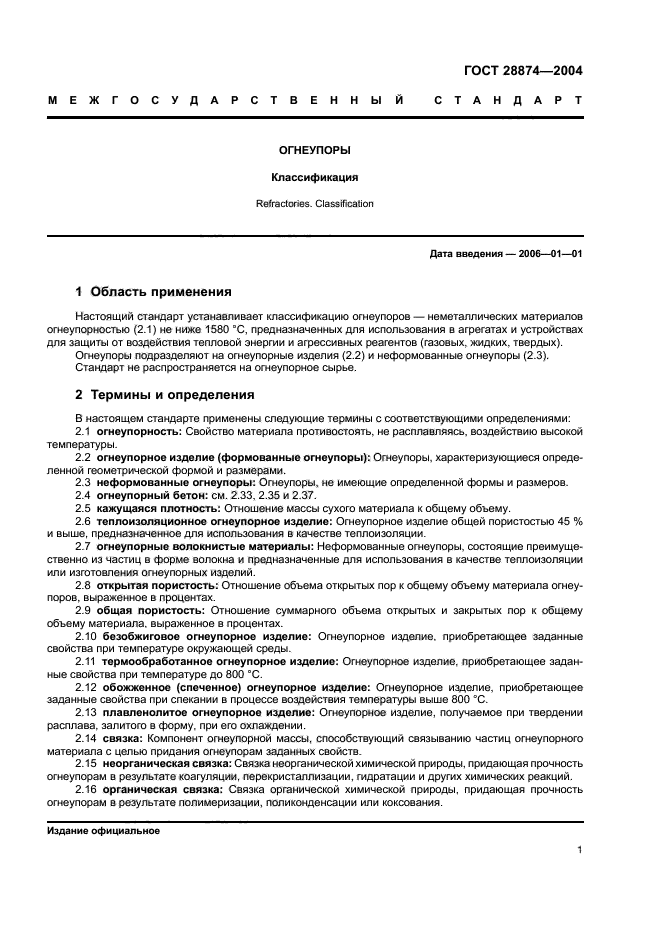

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОГНЕУПОРЫ

Классификация

Refractories. Classification

Дата введения — 2006—01—01

1    Область применения

Настоящий стандарт устанавливает классификацию огнеупоров — неметаллических материалов огнеупорностью (2.1) не ниже 15в0 °С, предназначенных для использования в агрегатах и устройствах для защиты от воздействия тепловой энергии и агрессивных реагентов (газовых, жидких, твердых).

Огнеупоры подразделяют на огнеупорные изделия (2.2) и неформованные огнеупоры (2.3).

Стандарт не распространяется на огнеупорное сырье.

2    Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1    огнеупорность: Свойство материала противостоять, не расплавляясь, воздействию высокой температуры.

2.2    огнеупорное изделие (формованные огнеупоры): Огнеупоры, характеризующиеся определенной геометрической формой и размерами.

2.3    неформованные огнеупоры: Огнеупоры, не имеющие определенной формы и размеров.

2.4    огнеупорный бетон: см. 2.33, 2.35 и 2.37.

2.5    кажущаяся плотность: Отношение массы сухого материала к общему объему.

2.6    теплоизоляционное огнеупорное изделие: Огнеупорное изделие общей пористостью 45 % и выше, предназначенное для использования в качестве теплоизоляции.

2.7    огнеупорные волокнистые материалы: Неформованные огнеупоры, состоящие преимущественно из частиц в форме волокна и предназначенные для использования в качестве теплоизоляции или изготовления огнеупорных изделий.

2.8    открытая пористость: Отношение объема открытых пор к общему объему материала огнеупоров. выраженное в процентах.

2.9    общая пористость: Отношение суммарного объема открытых и закрытых пор к общему объему материала, выраженное в процентах.

2.10    безобжиговое огнеупорное изделие: Огнеупорное изделие, приобретающее заданные свойства при температуре окружающей среды.

2.11    тормообработанное огнеупорное изделио: Огнеупорное изделие, приобретающее заданные свойства при температуре до 800 °С.

2.12    обожженное (спеченное) огнеупорное изделие: Огнеупорное изделие, приобретающее заданные свойства при спекании в процессе воздействия температуры выше 800 *С.

2.13    плавленолитое огнеупорное изделие: Огнеупорное изделие, получаемое при твердении расплава, залитого в форму, при его охлаждении.

2.14    связка: Компонент огнеупорной массы, способствующий связыванию частиц огнеупорного материала с целью придания огнеупорам заданных свойств.

2.15    неорганическая связка: Связка неорганической химической природы, придающая прочность огнеупорам в результате коагуляции, перекристаллизации, гидратации и других химических реакций.

2.16    органическая связка: Связка органической химической природы, придающая прочность огнеупорам в результате полимеризации, поликонденсации или коксования.

Издание официальное

1

ГОСТ 28874-2004

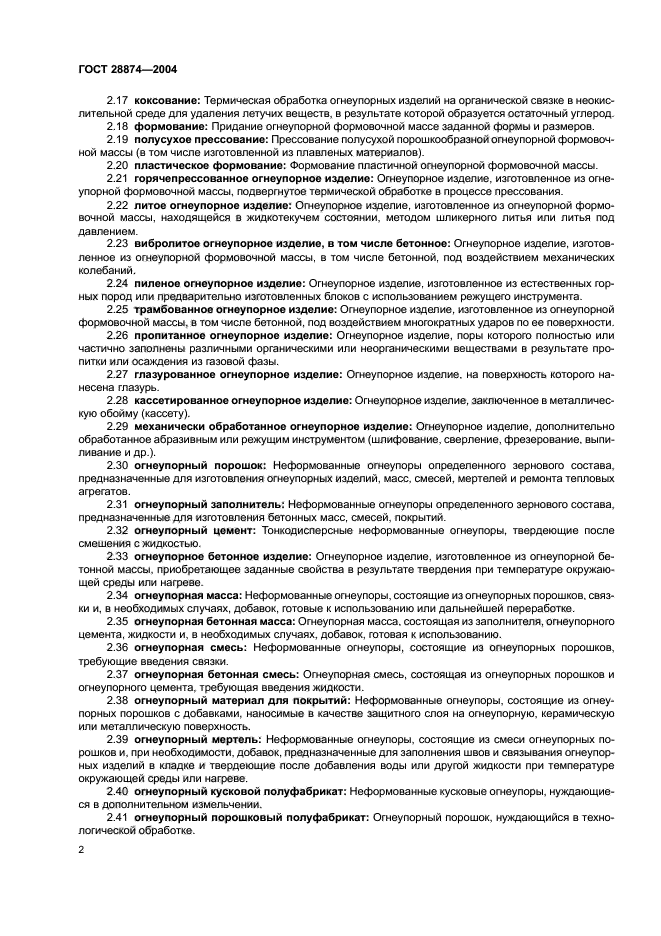

2.17    коксование: Термическая обработка огнеупорных изделий на органической связке в неокислительной среде для удаления летучих веществ, в результате которой образуется остаточный углерод.

2.18    формование: Придание огнеупорной формовочной массе заданной формы и размеров.

2.19    полусухое прессование: Прессование полусухой порошкообразной огнеупорной формовочной массы (в том числе изготовленной из плавленых материалов).

2.20    пластическое формование: Формование пластичной огнеупорной формовочной массы.

2.21    горячепрессованное огнеупорное изделие: Огнеупорное издепие, изготовленное из огнеупорной формовочной массы, подвергнутое термической обработке в процессе прессования.

2.22    литое огнеупорное изделие: Огнеупорное изделие, изготовпенное из огнеупорной формовочной массы, находящейся в жидкотекучем состоянии, методом шпикерного литья или литья под давлением.

2.23    вибролитое огнеупорное изделие, в том числе бетонное: Огнеупорное изделие, изготовленное из огнеупорной формовочной массы, в том числе бетонной, под воздействием механических колебаний.

2.24    пиленое огнеупорное изделие: Огнеупорное изделие, изготовленное из естественных горных пород ипи предварительно изготовленных блоков с ислопьзованием режущего инструмента.

2.25    трамбованное огнеупорное изделие: Огнеупорное изделие, изготовленное из огнеупорной формовочной массы, в том числе бетонной, под воздействием многократных ударов по ее поверхности.

2.26    пропитанное огнеупорное изделие: Огнеупорное изделие, поры которого полностью или частично заполнены различными органическими или неорганическими веществами в результате пропитки или осаждения из газовой фазы.

2.27    глазурованное огнеупорное изделие: Огнеупорное изделие, на поверхность которого нанесена глазурь.

2.28    кассетированное огнеупорное изделие: Огнеупорное изделие, заключенное в металлическую обойму (кассету).

2.29    механически обработанное огнеупорное изделие: Огнеупорное изделие, дополнительно обработанное абразивным или режущим инструментом (шлифование, сверление, фрезерование, выпиливание и др.).

2.30    огнеупорный порошок: Неформованные огнеупоры определенного зернового состава, предназначенные для изготовления огнеупорных изделий, масс, смесей, мертелей и ремонта тепловых агрегатов.

2.31    огнеупорный заполнитель: Неформованные огнеупоры определенного зернового состава, предназначенные для изготовления бетонных масс, смесей, покрытий.

2.32    огнеупорный цемент: Тонкодисперсные неформованные огнеупоры, твердеющие после смешения с жидкостью.

2.33    огнеупорное бетонное изделие: Огнеупорное изделие, изготовленное из огнеупорной бетонной массы, приобретающее заданные свойства в резупьтате твердения при температуре окружающей среды или нагреве.

2.34    огнеупорная масса: Неформованные огнеупоры, состоящие из огнеупорных порошков, связки и, в необходимых случаях, добавок, готовые к использованию или дальнейшей переработке.

2.35    огнеупорная бетонная масса: Огнеупорная масса, состоящая из запопнителя. огнеупорного цемента, жидкости и, в необходимых случаях, добавок, готовая к испопьзованию.

2.36    огнеупорная смесь: Неформованные огнеупоры, состоящие из огнеупорных порошков, требующие введения связки.

2.37    огнеупорная бетонная смесь: Огнеупорная смесь, состоящая из огнеупорных порошков и огнеупорного цемента, требующая введения жидкости.

2.38    огнеупорный материал для покрытий: Неформованные огнеупоры, состоящие из огнеупорных порошков с добавками, наносимые в качестве защитного слоя на огнеупорную, керамическую или металлическую поверхность.

2.39    огнеупорный мертель: Неформованные огнеупоры, состоящие из смеси огнеупорных порошков и. при необходимости, добавок, предназначенные для заполнения швов и связывания огнеупорных издепий в кладке и твердеющие после добавления воды или другой жидкости при температуре окружающей среды или нагреве.

2.40    огнеупорный кусковой полуфабрикат: Неформованные кусковые огнеупоры, нуждающиеся в дополнительном измельчении.

2.41    огнеупорный порошковый полуфабрикат: Огнеупорный порошок, нуждающийся в технологической обработке.

2

ГОСТ 28874-2004

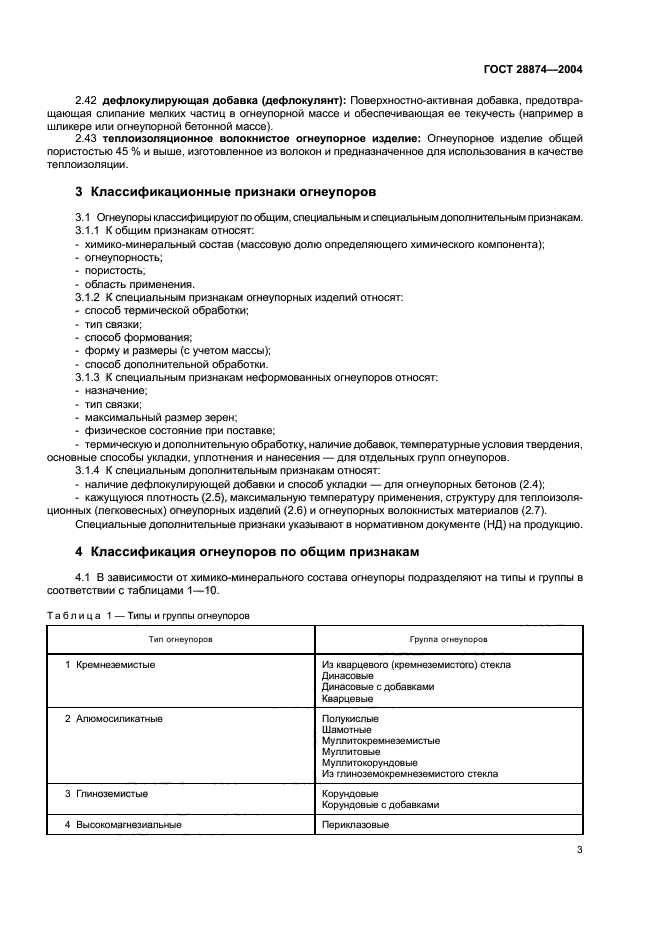

2.42    дофлокулирующая добавка (дофлокулянт): Поверхностно-активная добавка, предотвращающая слипание мелких частиц в огнеупорной массе и обеспечивающая ее текучесть (например в шликере или огнеупорной бетонной массе).

2.43    теплоизоляционное волокнистое огнеупорное изделие: Огнеупорное изделие общей пористостью 45 % и выше, изготовленное из волокон и предназначенное для использования в качестве теплоизоляции.

3    Классификационные признаки огнеупоров

3.1    Огнеупоры классифицируют по общим, специальным и специальным дополнительным признакам.

3.1.1    К общим признакам относят:

—    химико-минеральный состав {массовую долю определяющего химического компонента);

—    огнеупорность;

—    пористость,

—    область применения.

3.1.2    К специальным признакам огнеупорных изделий относят:

—    способ термической обработки;

—    тип связки;

—    способ формования:

—    форму и размеры (с учетом массы);

—    способ допопнительной обработки.

3.1.3    К специальным признакам неформованных огнеупоров относят:

—    назначение;

—    тип связки;

—    максимальный размер зерен;

—    физическое состояние при поставке:

—    термическую и дополнительную обработку, наличие добавок, температурные условия твердения, основные способы укладки, уплотнения и нанесения — для отдельных групп огнеупоров.

3.1.4    К специальным дополнительным признакам относят:

—    наличие дефлокулирующей добавки и способ укладки — для огнеупорных бетонов (2.4);

—    кажущуюся плотность (2.5), максимальную температуру применения, структуру для теплоизоляционных (легковесных) огнеупорных изделий (2.6) и огнеупорных волокнистых материалов (2.7).

Специальные дополнительные признаки указывают в нормативном документе (НД) на продукцию.

4    Классификация огнеупоров по общим признакам

4.1 В зависимости от химико-минерального состава огнеупоры подразделяют на типы и группы в соответствии с таблицами 1—10.

Таблица 1 — Типы и группы огнеупоров

Тип огнеупоров Гpyrin а огнеупоров 1 Кремнеземистые № кварцевого (кремнеземистого) стекла Динасовые Динасовые с добавками Кварцевые 2 Алюмосиликатные Полукислые Шамотные Мулпитокремнеэемистые Мулпитовые Муллитокорундовые Из гпиноземокремнеземистого стекла 3 Глиноземистые Корундовые Корундовые с добавками 4 Выоокомагнезиальныв Периклазовые

3

ГОСТ 28874-2004

Окончание таблицы 1

Тип огнеупоров Группа огнеупоров 5 Магнезиальносиликатные Перикл азофорстериговые Форстеритовые Форстеритохромитовые 6 Магнезиальношпинелидные Перикл аэохромитовые Хромитопериклазовые Хромитовые Перикл азошлинелидные Перикл азошпинельные Шпинельные 7 Магнезиальноизвестковые Периклазоизвестковые Периклазоизвестковые стабилизированные Известковопериклазовые 8 Глиноземоизвестковые Алюминаткальциевые 9 Известковые Известковые 10 Хромистые Корундохромоксидные Хромоксид корундовые Хромоксид ныв 11 Цирхонистые Оксидциркониевые Бадделеитокорундовые Цирконовые Корунд ооксидцирконийсиликатные Корундохромокседцирконийсиликатные Перикл азооксидцирконийсиликатные 12 Углеродистые Графитированные Угольные 13 Оксидоуглеродистые Кремнеземоуглеродистые Шамотноуглеродистые Алюмо углеродистые Корундокарбидкремнийутлерод истые Перикл азоутперодистые Шгтинепьнопериклазоуглеродистые Периклазошлинельноуглеродисгые Алюмо периша зоуглеродистые Перикл азоизвестковоутперодистые Известковоутеродистые 14 Карбидкремнмевые Карбид кремниевые Карбид кремнийсодержащие 15 Оксидные Оксидные Кислородсодержащие 16 Бескислородные Бескислородные

Таблица 2 — Кремнеземистые огнеупоры

Группа огаеупороа Массовая доля определяющего химического компонента, SiOj. % Из кварцевого (кремнеземистого) стекла Не менее 98 Динасовые Св. 93 Динасовые с добавками От 80 до 93 включ. Кварцевые » 85 » 93 » Примечание — К группе «кварцевые» относят огнеупоры из кварцитов и кварцевых песков.

4

ГОСТ 28874-2004

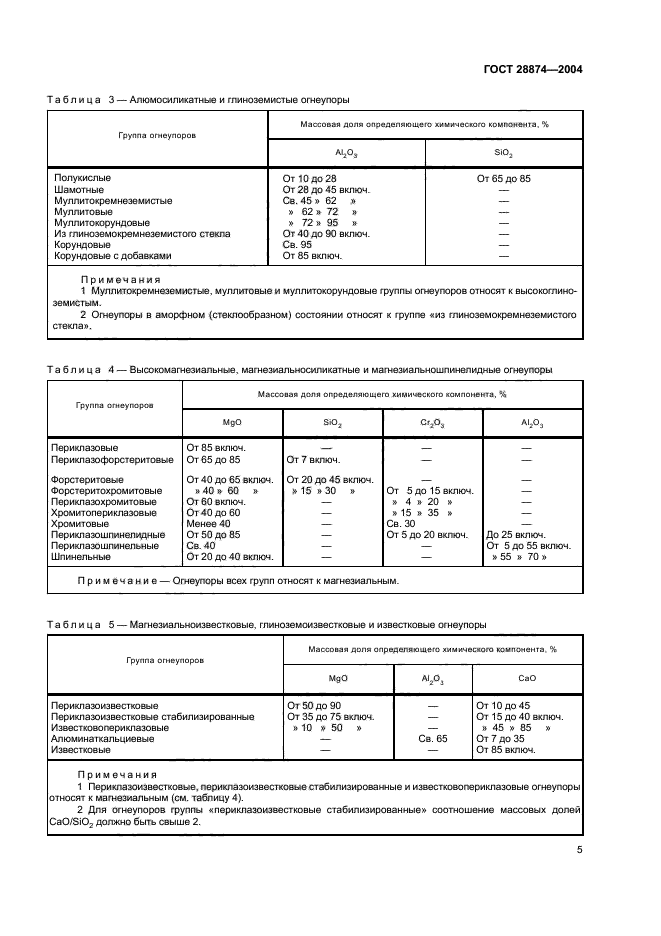

Таблица 3 — Алюмосиликат ныв и глиноземистые огнеупоры

Группа огнеупоров Массовая доля определяющего химического компонента. % “А Si02 Полукислые От 10 до 28 От 65 до 85 Шамотные От 28 до 45 включ. — Муллитокремнеземистые Св. 45» 62 » — Муллитовые » 62 » 72 в — Муллитокорундовые » 72» 95 » — Из глиноземокремнеземистого стекла От 40 до 90 включ. — Корундовые Св. 95 — Корундовые с добавками От 85 вкпюч. — Примечания 1 Муллитокремнеземистые. муллитовые и муллитокорундовые группы огнеупоров относят к высокоглино земистым. 2 Огнеупоры в аморфном (стеклообразном) состоянии относят к группе «из глиноземокремнеземистого стекла».

Таблица 4 — Высокомагнезиальныв. магнезиальносиликатные и магнвзиапьношпинелидные огнеупоры

Группа огнеупоров Массовая доля определяющего химического компонента, % МдО S’0, с*А AljOj Периклазовые От 85 включ. — — — Периклазофорстеритовые От 65 до 85 От 7 вкпюч. — — Форстеритоеые От 40 до 65 включ. От 20 до 45 включ. — — Форстеритохромитовые » 40 » 60 » »15 »30 » От 5 до 15 включ. — Периклазохромитовые От 60 включ. — » 4 » 20 » — Хромитопериклазовые От 40 до 60 — » 15 » 35 » — Хромитовые Менее 40 — Св. 30 — Периклазошлинелидные От 50 до 85 — От 5 до 20 включ. До 25 включ. Периклазошлинельные Св. 40 — — От 5 до 55 включ. Шлинельные От 20 до 40 включ. — — » 55 » 70 » Примечание — Огнеупоры всех групп относят к магнезиальным.

Таблица 5 — Магнезиальноизвестковые. глиноземоизвестковые и известковые огнеупоры

Группа огнеупоров Массовая доля определяющего химического компонента. % МдО Ai.O, СаО Периклазоизвестковые От 50 до 90 _ От 10 до 45 Периклазоизвестковые стабилизированные От 35 до 75 включ. — От 15 до 40 включ. Известково периклазовые я 10 » 50 » — в 45 » 85 х. Алюмина ткальциевые — Се. 65 От 7 до 35 Известковые — — От 85 включ. Примечания 1 Периклазоизвестковые. периклазоизвестковые стабилизированные и известковопериклазовые огнеупоры относят к магнезиальным (см. таблицу 4). 2 Для огнеупоров группы «периклазоизвестковые стабилизированные» соотношение массовых долей СаО/ЗЮ2 должно быть свыше 2.

5

ГОСТ 28874-2004

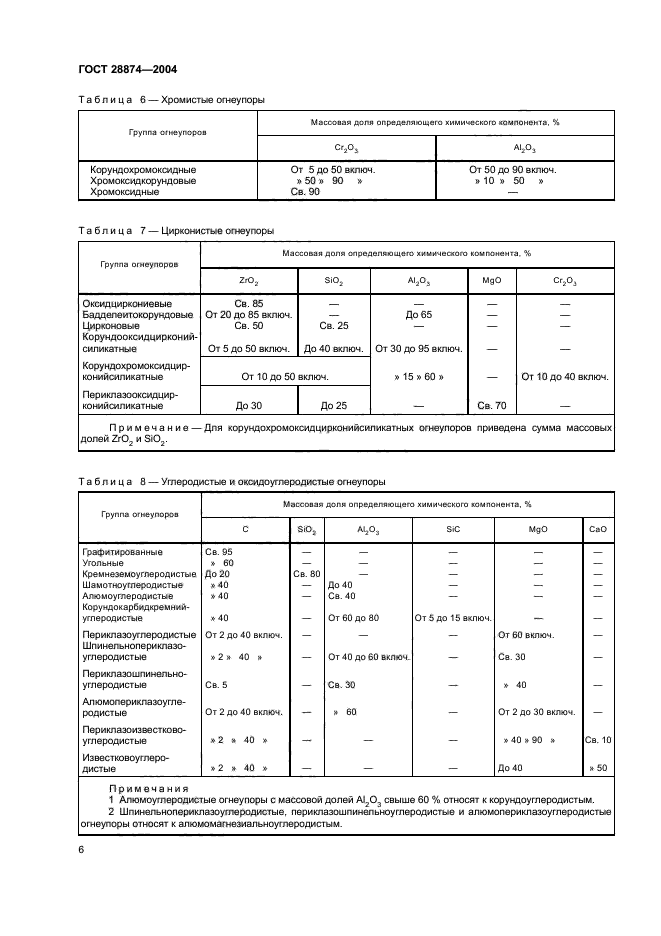

Таблица 6 — Хромистые огнеупоры

Группа огнеупоров Массовая доля определяющею химическою компонента. % С’Л А1,03 Корундохромоксидные Хромоксидкорундовые Хромоксидные От 5 до 50 включ. » 50 » 90 » Св. 90 От 50 до ЭОвключ. »10 » 50 »

Таблица 7 — Цирконисгые огнеупоры

Группа огнеупоров Массовая доля определяющего хииического компонента. % 2Юг SiOj А1,Оа МдО Cr^Oj Оксидциркониевые Св. 85 — — — — Бадцелеитокорундовые От 20 до 85 включ. — До 65 — — Циржоновые Корундооксидцирконий- Св. 50 Св. 25 — — силикатные От 5 до 50 включ. До 40 включ. От 30 до 95 включ. — — Корундохромоксидцир- кониисиликатные От 10 до 50 включ. » 15» 60» — Or 10 до 40 включ. Перикл азооксидцир- кониисиликатные До 30 До 25 — Св. 70 — Примечание— долей Zr02 и Si02. Для корундохромоксидцирконийсиликатных огнеупоров приведена сумма массовых

Таблица 8 — Углеродистые и о ксидо углеродистые огнеупоры

Групиа огнеупоров Массовая доля определяющего химическою компонента. % С SiO, SiC МдО СаО Графитированные Св. 95 — — — — — Угольные » 60 — — — — — Кремнеземоуглеродистые До 20 Св. 80 — — — — Шамотноуглеродистые » 40 — До 40 — — — Алюмоуглеродистые » 40 — Се. 40 — — — Корундокарбидкремний- утлеродисгые *40 — От 60 до 80 От 5 до 15 включ. — — Перикл аэоутлеродистые От 2 до 40 включ. — — — От 60 включ. — Шпинельнопериклазо- углеродистые »2 » 40 » — От 40 до 60 включ. — Св. 30 — Перикл азошпинельно- углеродистые Св. 5 — Св. 30 — * 40 — Ал юмолериклазоугле- род истые От 2 до 40 включ. — » 60 — От 2 до 30 включ. — Перикл аэоизвестко во- углеродистые *2 * 40 » — — — » 40 » 90 » Св. 10 Известковоуглеро дистые *2 » 40 » — — — До 40 » 50 Примечания 1 Алюмоутлеродистые огнеупоры с массовой долей А1203 свыше 60 % относят к корундоуглеродистым. 2 Шпинельнопериклазоуглеродистые, периклазошпинельноуглеродистые и алюмопериклаэоуглеродистые огнеупоры относят к алюмомагнезиальноуглеродистым.

6

ГОСТ 28874-2004

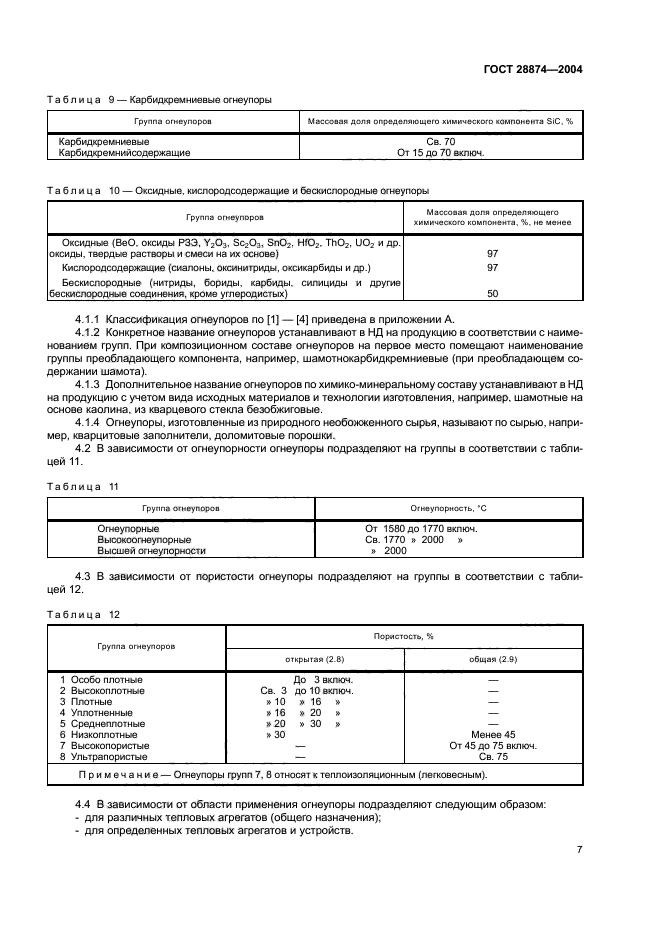

Таблица 9 — Карбидкремниевые огнеупоры

Группа огнеупоров Массовая доля определяющею химического компонента SiC. % Карбидкремниввыв Карбидкремнийсодержащие Св. 70 От 15 до 70 включ.

Таблица 10 — Оксидные, кислородсодержащие и бескислородные огнеупоры

Группа огнеупоров Массовая допя определяющего химического компонента. %. не менее Оксидные (ВеО. оксиды РЗЭ, Y203, SC2O3, Sn02. НЮ2. Th02. U02 и яр. оксиды, твердые растворы и смеси на их основе) 97 Кислородсодержащие (сиалоны. оксинигриды. оксикарбиды и др.) 97 Бескислородные (нитриды, бориды. карбиды, силициды и другие бескислородные соединения, кроме углеродистых) 50

4.1.1    Классификация огнеупоров по [1] — [4] приведена в приложении А.

4.1.2    Конкретное название огнеупоров устанавливают в НД на продукцию в соответствии с наименованием групп. При композиционном составе огнеупоров на первое место помещают наименование группы преобладающего компонента, например, шамотнокарбидкремниевые (при преобладающем содержании шамота).

4.1.3    Допопнительное название огнеупоров по химико-минеральному составу устанавливают в НД на продукцию с учетом вида исходных материалов и технологии изготовления, например, шамотные на основе каолина, из кварцевого стекла беэобжиговые.

4.1.4    Огнеупоры, изготовленные из природного необожженного сырья, называют по сырью, например. кварцитовые заполнители, доломитовые порошки.

4.2 В зависимости от огнеупорности огнеупоры подразделяют на группы в соответствии с таблицей 11.

Таблица 11

Группа огнеупоров Огнеупорность. *С Огнеупорные Высокоогнеулорные Высшей огнеупорности От 1580 до 1770 включ. Св. 1770 в 2000 » * 2000

4.3 В зависимости от пористости огнеупоры подразделяют на группы в соответствии с таблицей 12.

Таблица 12

Группа огнеупоров Пористость, % открытая (2.8) общая <2.9) 1    Особо плотные 2    Высокоплотные 3    Плотные 4    Уплотненные 5    Среднеплотные 6    Низкоплотные 7    Высокопористые 8    Ультрапористые До 3 включ. Св. 3 до 10 включ. »10 » 16 » * 16 » 20 * »20 » 30 » »30 Менее 45 От 45 до 75 включ. Св. 75 Примечание — Огнеупоры групп 7, 8 относят к теплоизоляционным (легеовесным).

4.4 В зависимости от области применения огнеупоры подразделяют следующим образом:

—    для различных тепповых агрегатов (общего назначения);

—    для опредепенных тепловых агрегатов и устройств.

7

ГОСТ 28874-2004

5 Классификация огнеупорных изделий по специальным признакам

5.1    По способу термической обработки огнеупорные изделия подразделяют на беэобжиговые (2.10). термообработанные (2.11), обожженные (2.12) и плавленолитые (2.13).

5.2    В зависимости от типа связки (2.14) группы огнеупорных изделий приведены в таблице 13.

Т аблица 13

Группа изделий Тип связки Преобладающий процесс связывания На неорганических связках (2.15) Керамическая Плавленолитая Гидравлическая Химическая Спекание при температуре свыше 800 *С Твердение расплава при охлаждении Реакции взаимодействия с водой при температуре окружающей среды Реакции взаимодействия с растворами фосфатов, хлоридов, сульфатов, щелочных силикатов или других солей при температуре не выше 800 «С На органических связках (2.16* Углеродистая, элементоорганическая Полимеризация, поликонденсация, коксование (2.17) Примечание — При наличии в огнеупорном изделии двух и более различных связок в НД указываю! преобладающую в процессе образования связку.

5.3    В зависимости от способа формования (2.18) огнеупорные изделия подразделяют следующим образом:

—    полусухого прессования (2.19);

—    пластического формования (2.20);

—    горячепрессованные (2.21);

—    литые (2.22):

—    плавленолитые (2.13);

—    вибролитые, в том числе бетонные (2.23);

—    пипеные (2.24);

—    трамбованные (2.25).

5.4    В зависимости от формы, размеров и массы огнеупорные изделия подразделяют следующим образом:

—    прямоугольные, в том числе нормальный кирпич с размерами 230 х 114 х 64(65) мм или 230 х 114 х х 76(75) мм;

—    фасонные простой, сложной и особо сложной конфигурации с учетом габаритных размеров, массы, толщины прессования, формы, наличия элементов сложности (пазов, шунтов, углублений, сквозных отверстий постоянного и переменного сечений, непрямых двугранных и плоских углов, криволинейных поверхностей, чиспа граней больше шести и т. п.);

—    рулонные, листовые.

—    длинномерные — длиной свыше 450 мм;

—    мелкоштучные — массой не более 2 кг;

—    блочные — массой свыше 25 до 1000 кг в ключ.;

—    крупноблочные массой свыше 1000 кг.

5.4.1    Деление фасонных изделий на простые, сложные и особо сложные устанавливают в ИД.

5.5    В зависимости от способа дополнительной обработки огнеупорные изделия подразделяют на пропитанные (2.26). глазурованные (2.27). кассетированные (2.28) и механически обработанные (2.29).

6 Классификация неформованных огнеупоров по специальным признакам

6.1    В зависимости от назначения группы неформованных огнеупоров приведены в таблице 14.

Таблица 14

Группа огнеупоров Назначение Огнеупорные порошки (2.30) и заполнители (2.31) Изготовление огнеупорных изделий, масс, смесей, мертелей, покрытий

8

ГОСТ 28874-2004

Окончание таблицы 14

Группа огнеупоров Назначение Огнеупорные цементы (2.32) Огнеупорные массы и смеси, в том числе бетонные (2.34—2.37) Огнеупорные материалы для покрытий (2.38) Огнеупорные мертели (2.39) Огнеупорные кусковые и порошковые полуфабрикаты (2.40. 2.41) Огнеупорные волокнистые материалы (2.7) Изготовление бетонных изделий (2.33). смесей, масс, покрытий и мертелей Изготовление изделий, в том числе бетонных, монолитных футеровок и их элементов, а также ремонтов огнеупорной кладки Нанесение в виде слоя, не несущего строительной нагрузки, на рабочую поверхность огнеупорной или металлической конструкции с целью защиты ее от износа Заполнение швов и связывания огнеупорных изделий в кладке Изготовление огнеупоров Изготовление теплоизоляционных волокнистых изделий и футеровок, уплотнение огнеупорной кладки и заполнение компенсационных швов

6.2    В зависимости от типа связки неформованные огнеупоры подразделяют по аналогии с изделиями (см. таблицу 13).

6.3    В зависимости от максимального размера зерна группы неформованных огнеупоров приведены в таблице 15.

Таблица 15

Группа огнеупорен Максимальный размер зерна, мм Кусковые Св. 40 Грубозернистые 40 Крупнозернистые 10 Среднезернистые 5 Мелкозернистые 2 Тонкозернистые 0.5 Микрозернистые 0.09 Тонкодисперсные< 0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Задать вопрос эксперту
