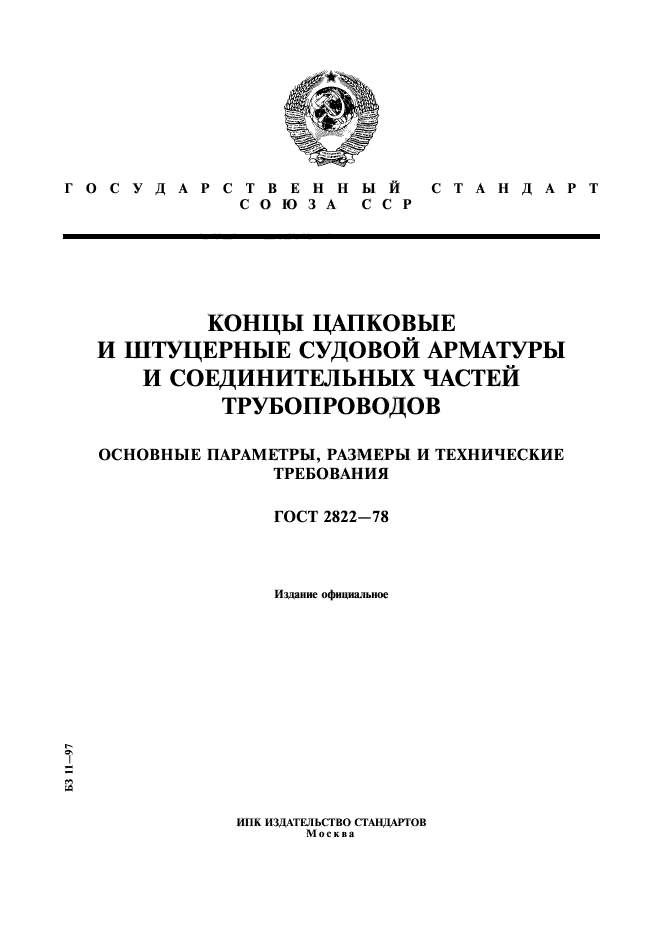

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНЦЫ ЦАПКОВЫЕ
И ШТУЦЕРНЫЕ СУДОВОЙ АРМАТУРЫ
И СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ
ТРУБОПРОВОДОВ
ОСНОВНЫЕ ПАРАМЕТРЫ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ
ГОСТ 2822-78
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНЦЫ ЦАПКОВЫЕ И ШТУЦЕРНЫЕ СУДОВОЙ Основные параметры, размеры и технические требования Threaded ends of marine valves and fittngs. |
ГОСТ |
Дата введения 01.07.79
Настоящий стандарт распространяется на цапковые и штуцерные концы арматуры и соединительных частей трубопроводов, применяемых на кораблях, судах и плавсредствах.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

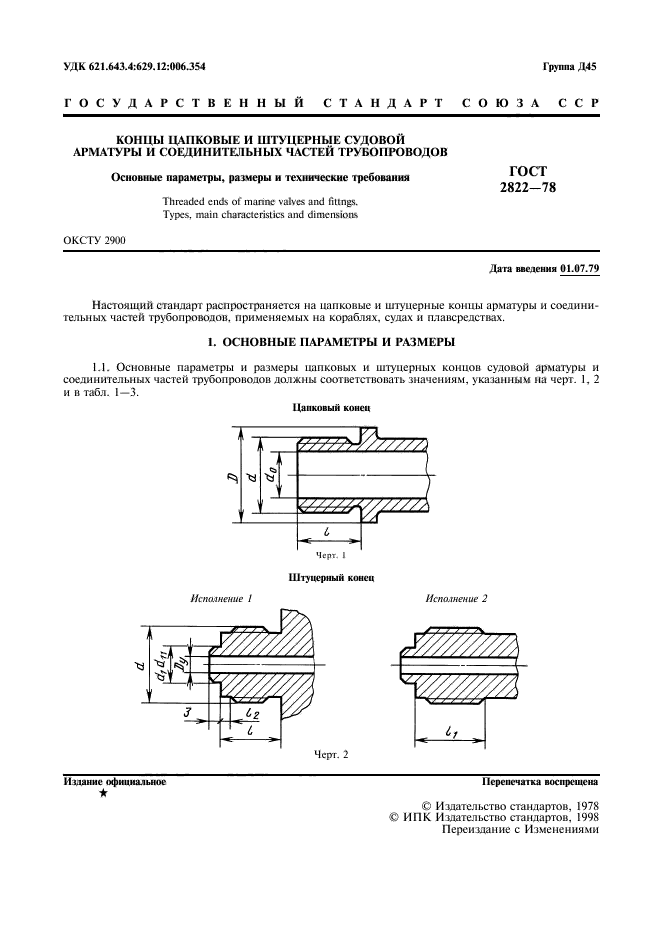

1.1. Основные параметры и размеры цапковых и штуцерных концов судовой арматуры и соединительных частей трубопроводов должны соответствовать значениям, указанным на черт. 1, 2 и в табл. 1 — 3.
Цапковый конец
Черт. 1
Штуцерный конец
Исполнение 1
Исполнение 2
Черт. 2

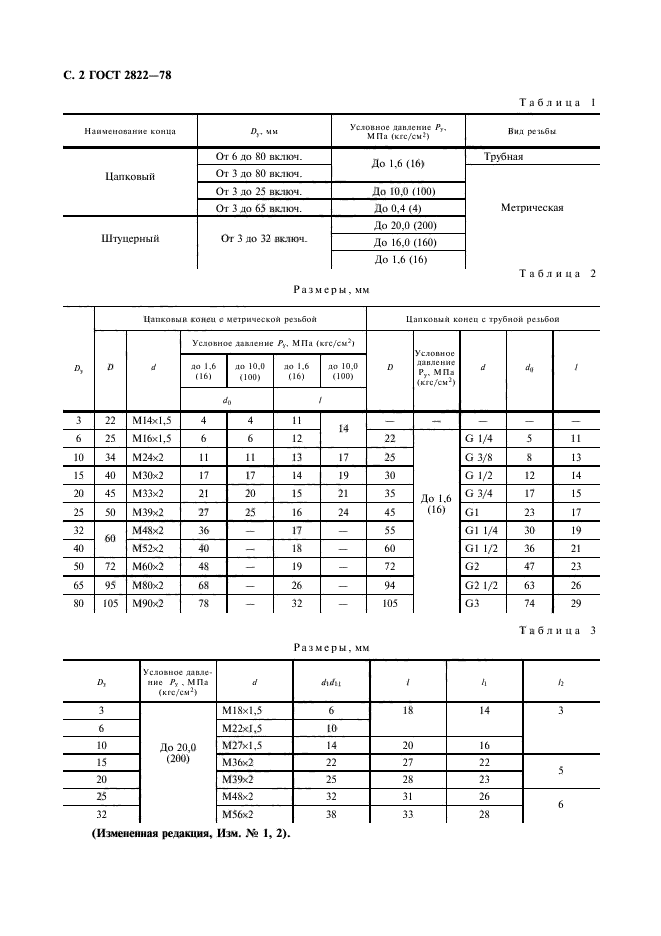

Таблица 1
|
Наименование конца |
Dy, мм |
Условное давление Рy, МПа (кгс/см2) |
Вид резьбы |
|
Цапковый |
От 6 до 80 включ. |
До 1,6 (16) |
Трубная |
|
От 3 до 80 включ. |
Метрическая |
||
|
От 3 до 25 включ. |
До 10,0 (100) |
||
|
От 3 до 65 включ. |
До 0,4 (4) |
||
|
Штуцерный |
От 3 до 32 включ. |
До 20,0 (200) |
|
|
До 16,0 (160) |
|||
|
До 1,6 (16) |
Таблица 2
Размеры, мм
|
Dy |
Цапковый конец с метрической резьбой |
Цапковый конец с трубной резьбой |
|||||||||
|
D |
d |
Условное давление Ру, МПа (кгс/см2) |
D |
Условное давление Ру, МПа (кгс/см2) |
d |
d0 |
l |
||||
|
до 1,6 (16) |
до 10,0 (100) |
до 1,6 (16) |
до 10,0 (100) |
||||||||
|
d0 |
l |
||||||||||
|
3 |
22 |
M14´1,5 |
4 |
4 |
11 |
14 |
— |
— |
— |
— |
— |
|
6 |
25 |
М16´1,5 |
6 |
6 |
12 |
22 |
До 1,6 (16) |
G 1/4 |
5 |
11 |
|
|
10 |
34 |
М24´2 |
11 |
11 |
13 |
17 |
25 |
G 3/8 |
8 |
13 |
|
|
15 |
40 |
М30´2 |
17 |
17 |
14 |
19 |
30 |
G 1/2 |
12 |
14 |
|
|
20 |
45 |
М33´2 |
21 |
20 |
15 |
21 |
35 |
G 3/4 |
17 |
15 |
|
|
25 |
50 |
М39´2 |
27 |
25 |
16 |
24 |
45 |
G1 |
23 |
17 |
|
|
32 |
60 |
М48´2 |
36 |
— |
17 |
— |
55 |
G1 1/4 |
30 |
19 |
|
|
40 |
М52´2 |
40 |
— |
18 |
— |
60 |
G1 1/2 |
36 |
21 |
||
|
50 |
72 |
M60´2 |
48 |
— |
19 |
— |
72 |
G2 |
47 |
23 |
|
|
65 |
95 |
М80´2 |
68 |
— |
26 |
— |
94 |
G2 1/2 |
63 |
26 |
|
|
80 |
105 |
М90´2 |
78 |
— |
32 |
— |
105 |
G3 |
74 |
29 |
|
Таблица 3
Размеры, мм
|
Dy |
Условное давление Рy , МПа (кгс/см2) |
d |
d1d11 |
l |
l1 |
l2 |
|
3 |
До 20,0 (200) |
M18´1,5 |
6 |
18 |
14 |
3 |
|
6 |
М22´1,5 |
10 |
||||
|
10 |
М27´1,5 |
14 |
20 |
16 |
||
|
15 |
М36´2 |
22 |
27 |
22 |
5 |
|
|
20 |
М39´2 |
25 |
28 |
23 |
||
|
25 |
М48´2 |
32 |
31 |
26 |
6 |
|
|
32 |
М56´2 |
38 |
33 |
28 |
(Измененная редакция, Изм. № 1, 2).

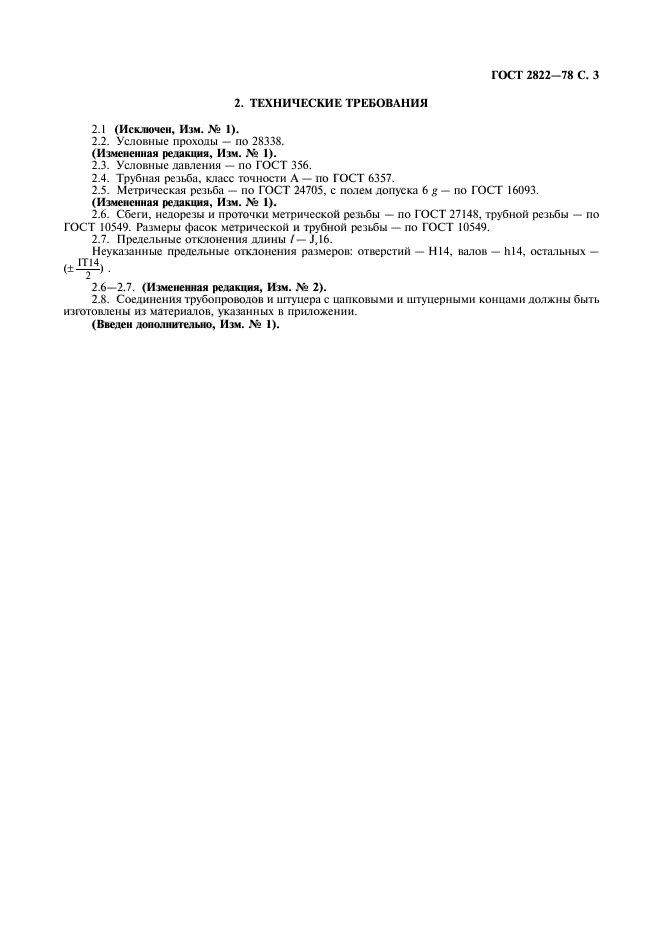

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. (Исключен, Изм. № 1).
2.2. Условные проходы — по 28338.
(Измененная редакция, Изм. № 1).
2.3. Условные давления — по ГОСТ 356.
2.4. Трубная резьба, класс точности А — по ГОСТ 6357.
2.5. Метрическая резьба — по ГОСТ 24705, с полем допуска 6 g — по ГОСТ 16093.
(Измененная редакция, Изм. № 1).
2.6. Сбеги, недорезы и проточки метрической резьбы — по ГОСТ 27148, трубной резьбы — по ГОСТ 10549. Размеры фасок метрической и трубной резьбы — по ГОСТ 10549.
2.7. Предельные отклонения длины l — JS16.
Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h14, остальных —
2.6. — 2.7. (Измененная редакция, Изм. № 2).
2.8. Соединения трубопроводов и штуцера с цапковыми и штуцерными концами должны быть изготовлены из материалов, указанных в приложении.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
|
Наименование конца |
Условное давление Ру, МПа, (кгс/см2) |
Материал |
|
Цапковый |
До 1,6 (16) |
Сталь углеродистая |
|
Сталь коррозионно-стойкая |
||
|
До 10,0 (100) |
Бронза |
|
|
Латунь |
||
|
Титановый сплав |
||
|
До 0,4 (4) |
Алюминиевый сплав |
|
|
Штуцерный |
До 20,0 (200) |
Сталь углеродистая |
|
Сталь коррозионно-стойкая |
||
|
Титановый сплав |
||
|
До 16,0 (160) |
Бронза |
|
|
Латунь |
||
|
До 1,6 (16) |
Алюминиевый сплав |
ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 1).

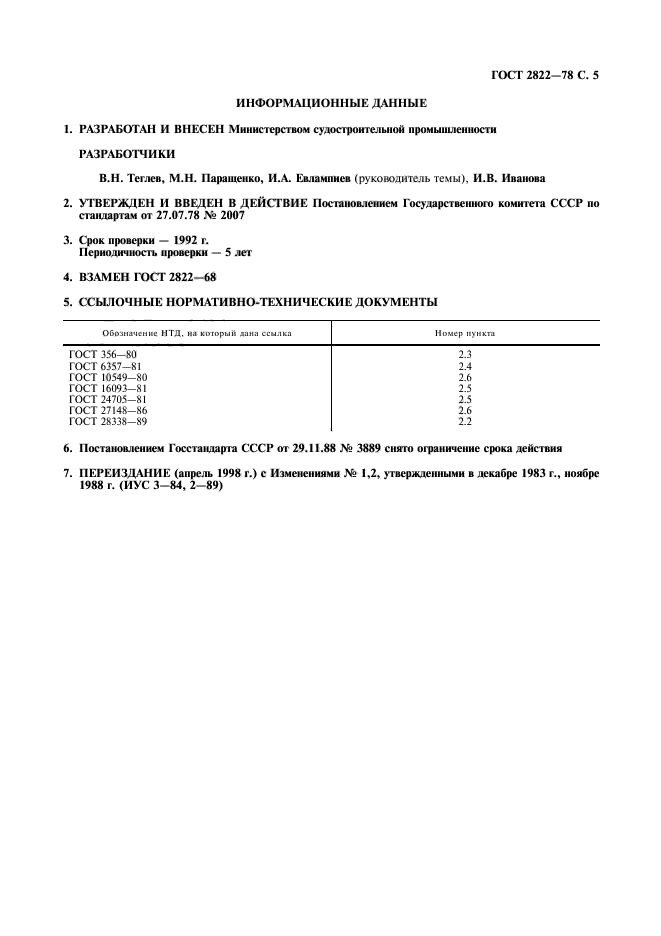

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством судостроительной промышленности
РАЗРАБОТЧИКИ
В.Н. Теглев, М.Н. Паращенко, И.А. Евлампиев (руководитель темы), И.В. Иванова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.07.78 № 2007
3. Срок проверки — 1992 г. Периодичность проверки — 5 лет
4. ВЗАМЕН ГОСТ 2822-68
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 356-80 |
2.3 |
|
ГОСТ 6357-81 |
2.4 |
|
ГОСТ 10549-80 |
2.6 |
|
ГОСТ 16093-81 |
2.5 |
|
ГОСТ 24705-81 |
2.5 |
|
ГОСТ 27148-86 |
2.6 |
|
ГОСТ 28338-89 |
2.2 |
6. Постановлением Госстандарта СССР от 29.11.88 № 3889 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (апрель 1998 г.) с Изменениями № 1, 2, утвержденными в декабре 1983 г., ноябре 1988 г. (ИУС 3-84, 2-89)
СОДЕРЖАНИЕ
|
1. Основные параметры и размеры.. 1 2. Технические требования. 3 Приложение. 3 |
