ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

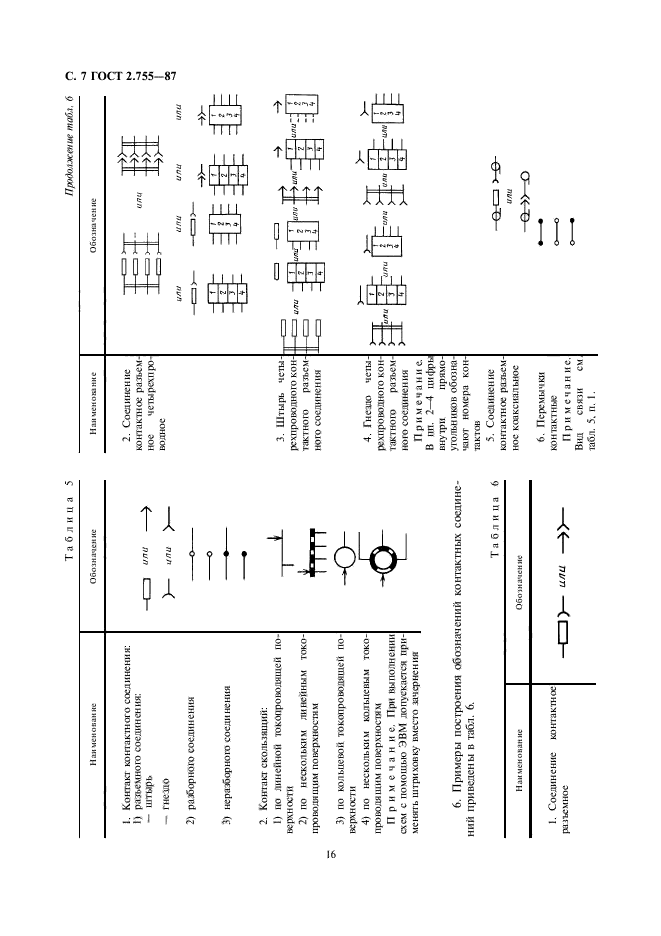

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ
ГОСТ 2.755-87
(CT СЭВ 5720-86)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва 1998

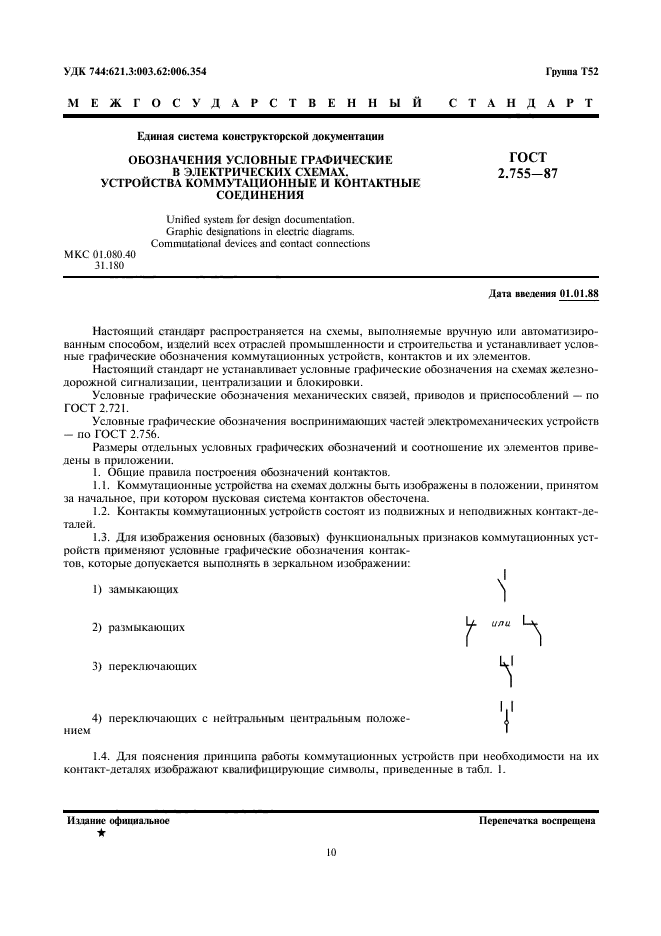

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ УСТРОЙСТВА КОММУТАЦИОННЫЕ Unified system for design documentation. Graphic designations in diagrams. Commutational devices and contact connections |
ГОСТ (CT СЭВ 5720-86) |
Дата введения 01.01.88
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.
Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.
Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.
Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756.
Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.
1. Общие правила построения обозначений контактов.
1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.
1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.
1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:
1) замыкающих
2) размыкающих
3) переключающих
4) переключающих с нейтральным центральным положением
1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.
Таблица 1
|
Наименование |
Обозначение |
|
1. Функция контактора |
|
|
2. Функция выключателя |
|
|
3. Функция разъединителя |
|
|
4. Функция выключателя-разъединителя |
|
|
5. Автоматическое срабатывание |
|
|
6. Функция путевого или концевого выключателя |
|
|
7. Самовозврат |
|
|
8. Отсутствие самовозврата |
|
|
9. Дугогашение |
|
|
Примечание. Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях. |
|

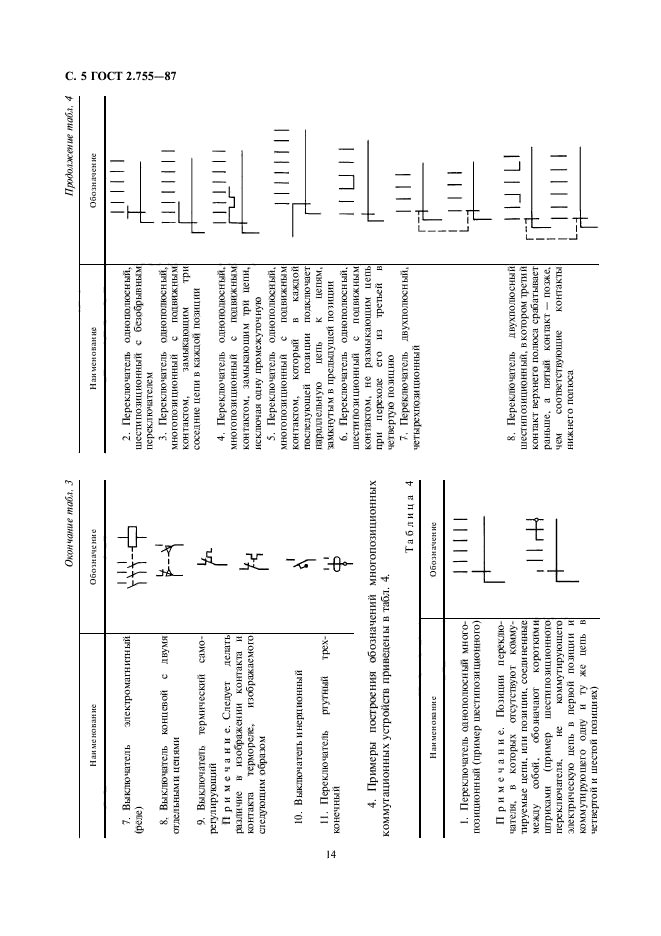

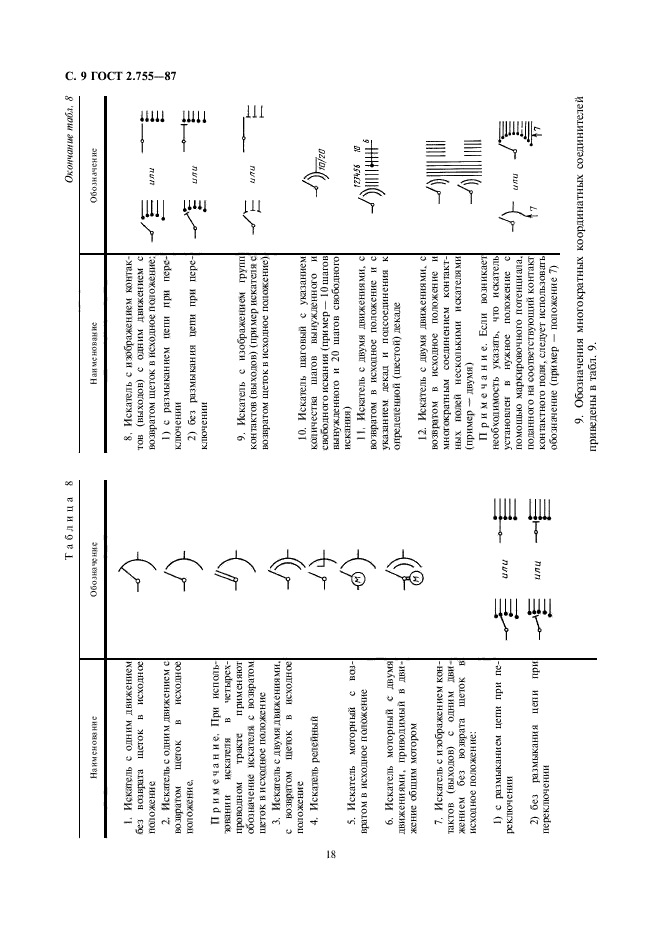

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.
Таблица 2
|
Наименование |
Обозначение |
|
1. Контакт коммутационного устройства: |
|
|
1) переключающий без размыкания цепи (мостовой) |
|
|
2) с двойным замыканием |
|
|
3) с двойным размыканием |
|
|
2. Контакт импульсный замыкающий: |
|
|
1) при срабатывании |
|
|
2) при возврате |
|
|
3) при срабатывании и возврате |
|
|
3. Контакт импульсный размыкающий: |
|
|
1) при срабатывании |
|
|
2) при возврате |
|
|
3) при срабатывании и возврате |
|
|
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
6. Контакт без самовозврата: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
7. Контакт с самовозвратом: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения |
|
|
9. Контакт контактора: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
3) замыкающий дугогасительный |
|
|
4) размыкающий дугогасительный |
|
|
5) замыкающий с автоматическим срабатыванием |
|
|
10. Контакт выключателя |
|
|
11. Контакт разъединителя |
|
|
12. Контакт выключателя-разъединителя |
|
|
13. Контакт концевого выключателя: |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|
14. Контакт, чувствительный к температуре (термоконтакт): |
|
|
1) замыкающий |
|
|
2) размыкающий |
|
|

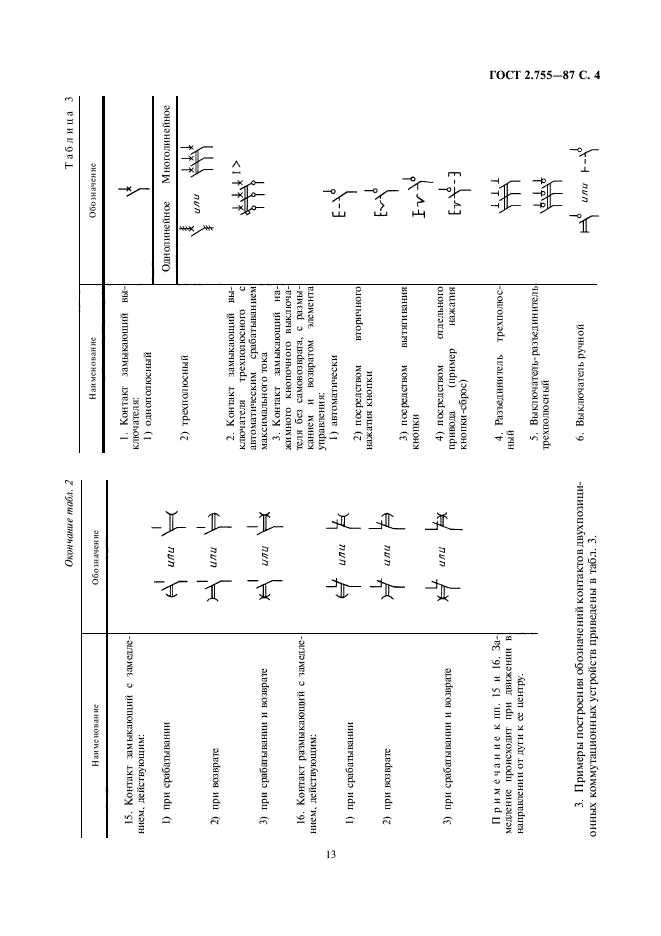

15. Контакт замыкающий с замедлением, действующим: |
|
|
1) при срабатывании |
|
|
2) при возврате |
|
