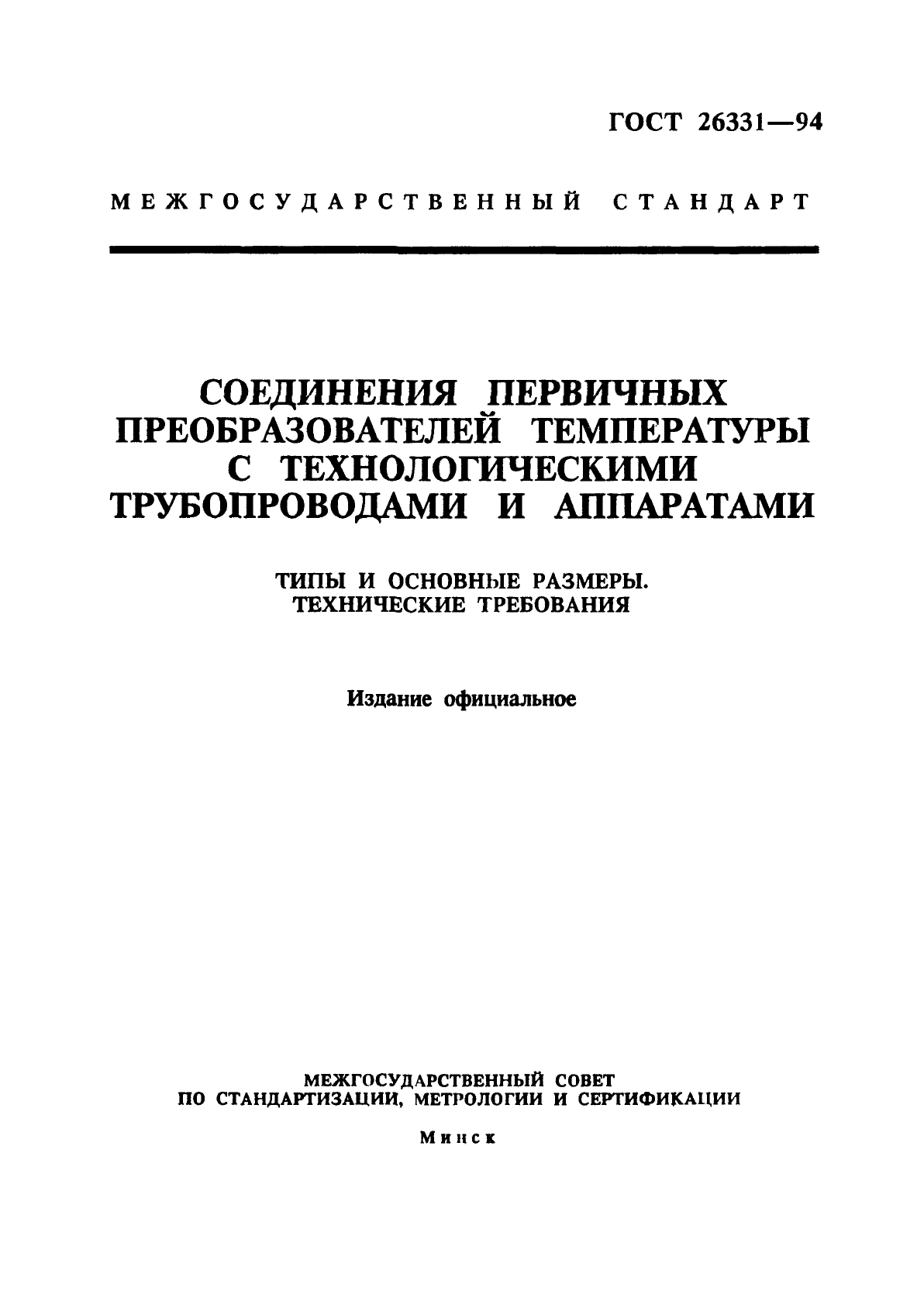

ГОСТ 26331-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРАТУРЫ С ТЕХНОЛОГИЧЕСКИМИ ТРУБОПРОВОДАМИ И АППАРАТАМИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

ГОСТ 26331-94

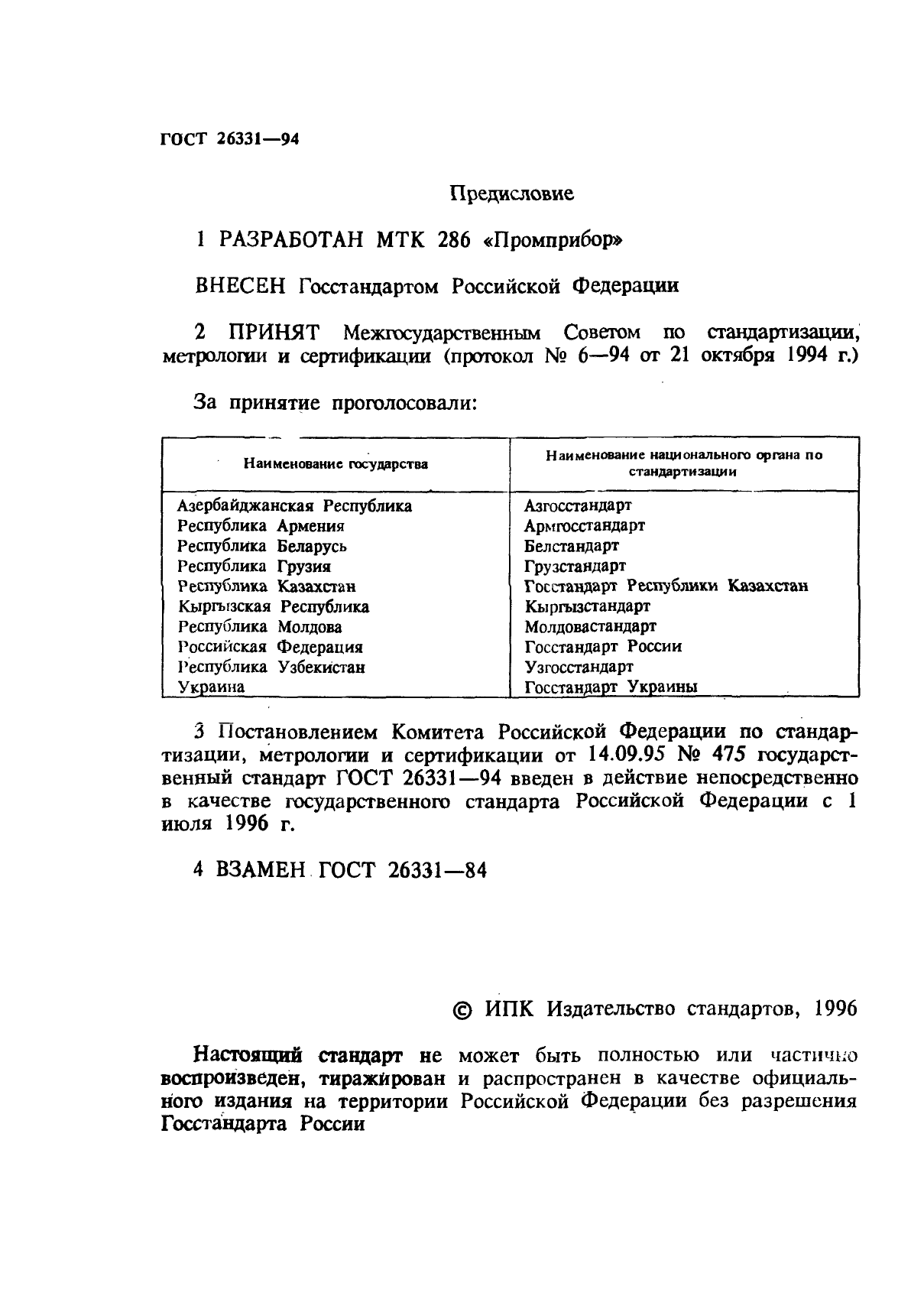

Предисловие

1    РАЗРАБОТАН МТК 286 «Промприбор»

ВНЕСЕН Госстандартом Российской Федерации

2    ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 6—94 от 21 октября 1994 г.)

3    Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 14.09.95 № 475 государственный стандарт ГОСТ 26331-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4    ВЗАМЕН ГОСТ 26331-84

(с) ИПК Издательство стандартов, 1996

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

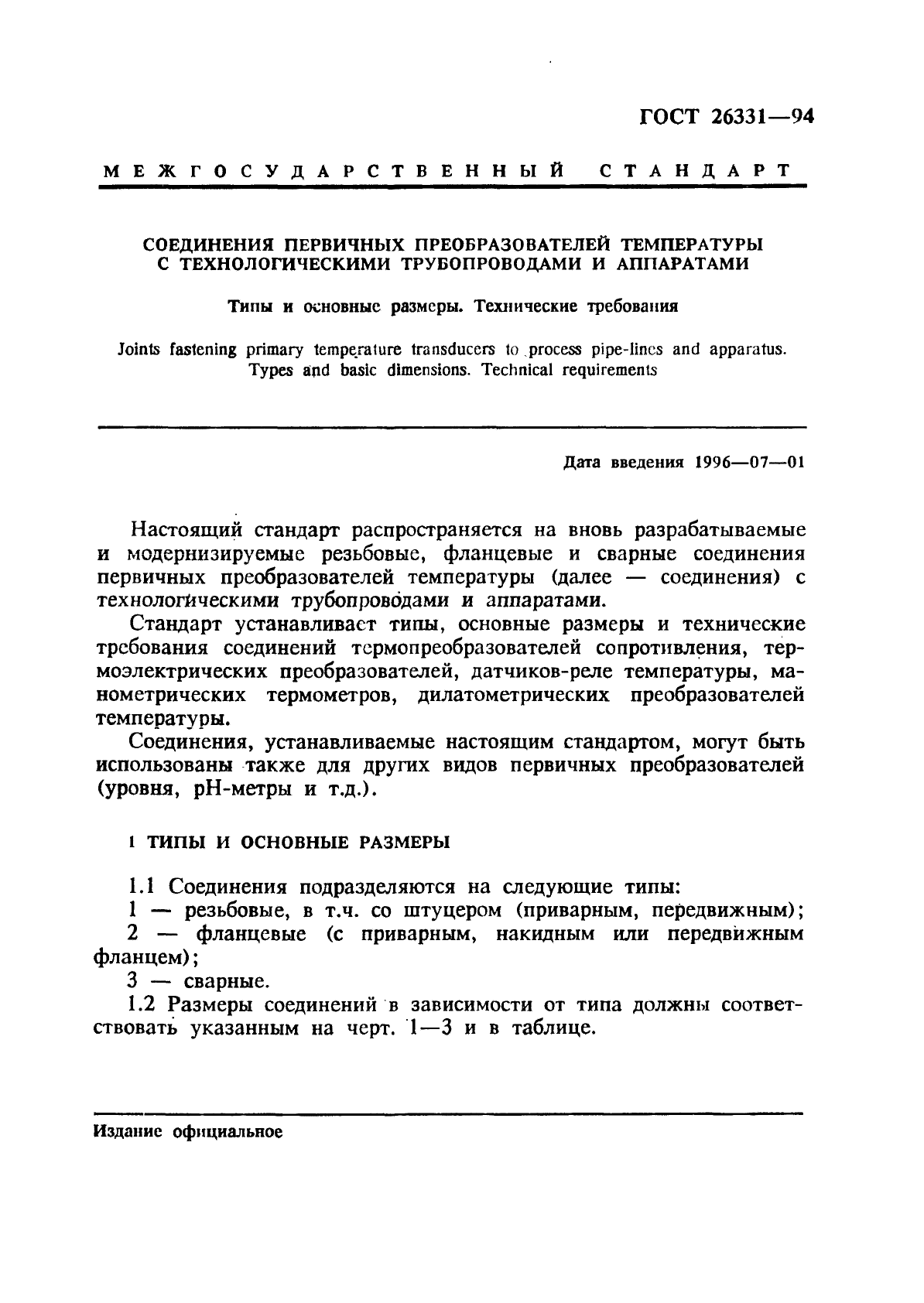

ГОСТ 26331-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРАТУРЫ С ТЕХНОЛОГИЧЕСКИМИ ТРУБОПРОВОДАМИ И АППАРАТАМИ

Типы и основные размеры. Технические требования

Joints fastening primary temperature transducers to process pipe-Iines and apparatus. Types and basic dimensions. Technical requirements

Дата введения 1996—07—01

Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые резьбовые, фланцевые и сварные соединения первичных преобразователей температуры (далее — соединения) с технологическими трубопроводами и аппаратами.

Стандарт устанавливает типы, основные размеры и технические требования соединений термопреобразователей сопротивления, термоэлектрических преобразователей, датчиков-реле температуры, манометрических термометров, дилатометрических преобразователей температуры.

Соединения, устанавливаемые настоящим стандартом, могут быть использованы также для других видов первичных преобразователей (уровня, рН-метры и т.д.).

1 ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1    Соединения подразделяются на следующие типы:

1    — резьбовые, в т.ч. со штуцером (приварным, передвижным);

2    — фланцевые (с приварным, накидным или передвижным фланцем);

3    — сварные.

1.2    Размеры соединений в зависимости от типа должны соответствовать указанным на черт. 1—3 и в таблице.

Издание официальное

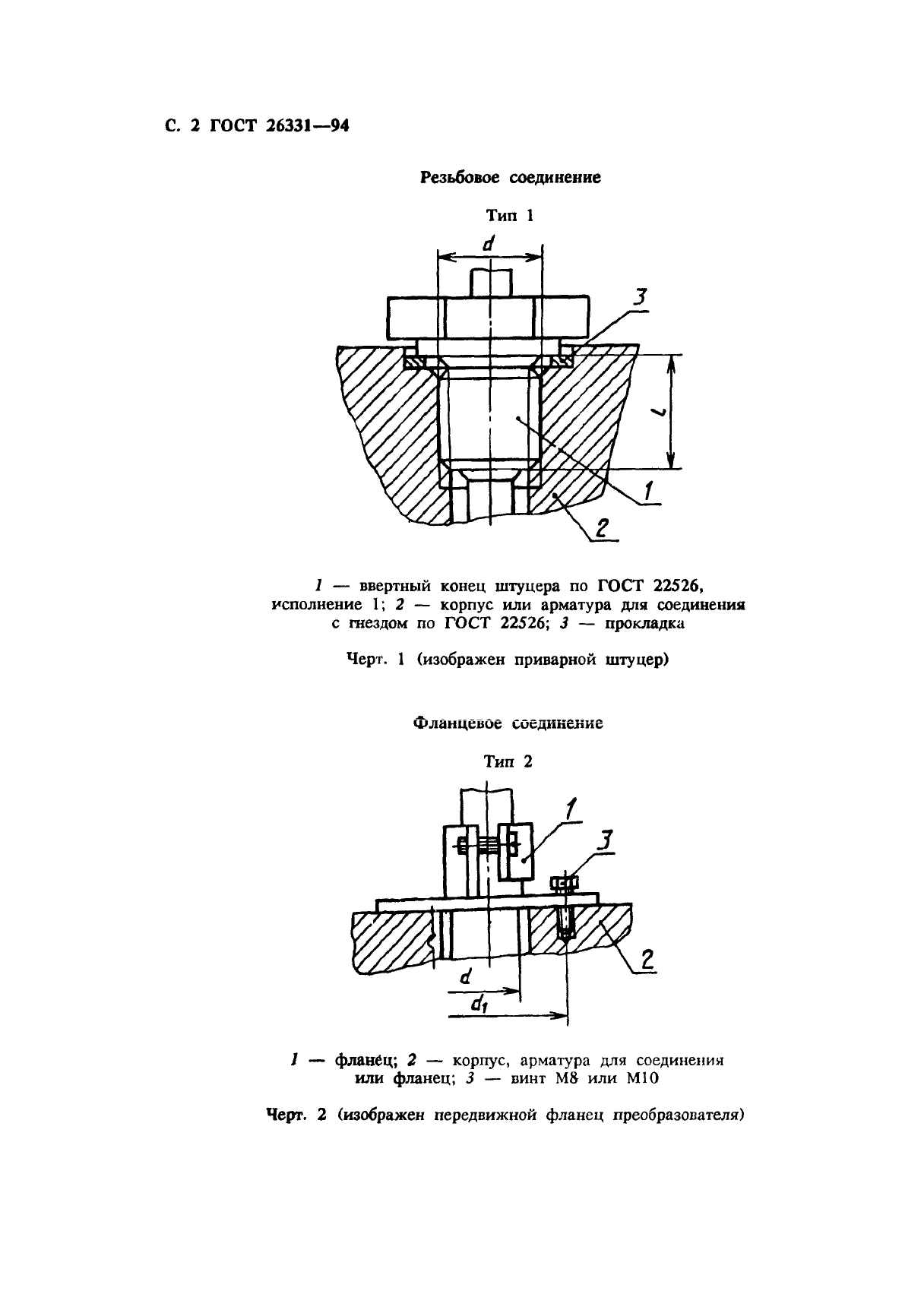

Тип 1

1 — ввертный конец штуцера по ГОСТ 22526, исполнение 1; 2 — корпус или арматура для соединения с гнездом по ГОСТ 22526; 3 — прокладка

С. 2 ГОСТ 26331-94

Резьбовое соединение

Черт. 1 (изображен приварной штуцер)

Фланцевое соединение Тип 2

/ — фланец; 2 — корпус, арматура для соединения или фланец; 3 — винт М8 или Ml О

Черт. 2 (изображен передвижной фланец преобразователя)

ГОСТ 26331-94 С. 3

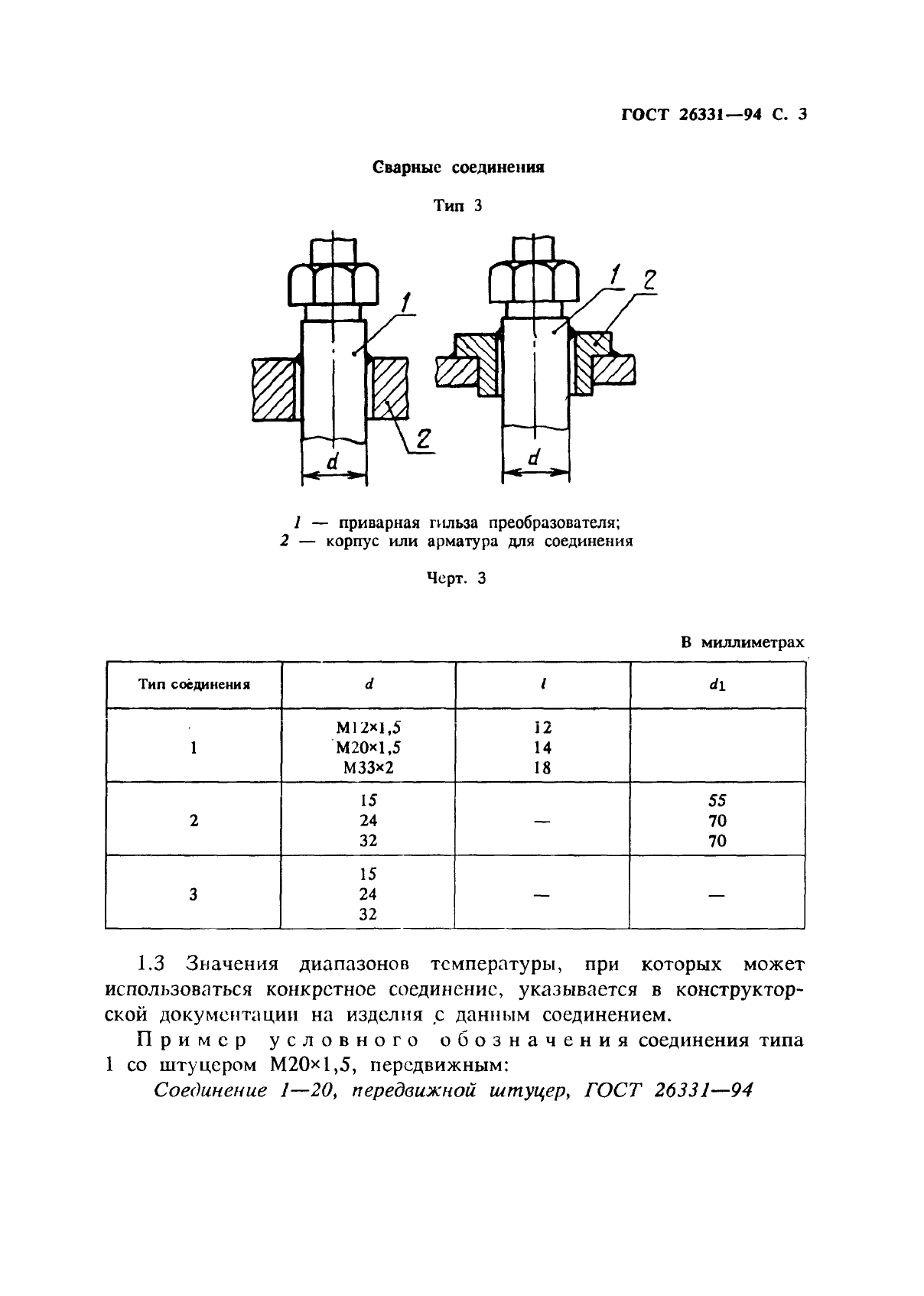

Сварные соединения Тип 3

1 — приварная гильза преобразователя; 2 — корпус или арматура для соединения

Черт. 3

1.3 Значения диапазонов температуры, при которых может использоваться конкретное соединение, указывается в конструкторской документации на изделия с данным соединением.

Пример условного обозначения соединения типа 1 со штуцером М20х1,5, передвижным:

Соединение 1—20, передвижной штуцер, ГОСТ 26331-94

С. 4 ГОСТ 26331-94

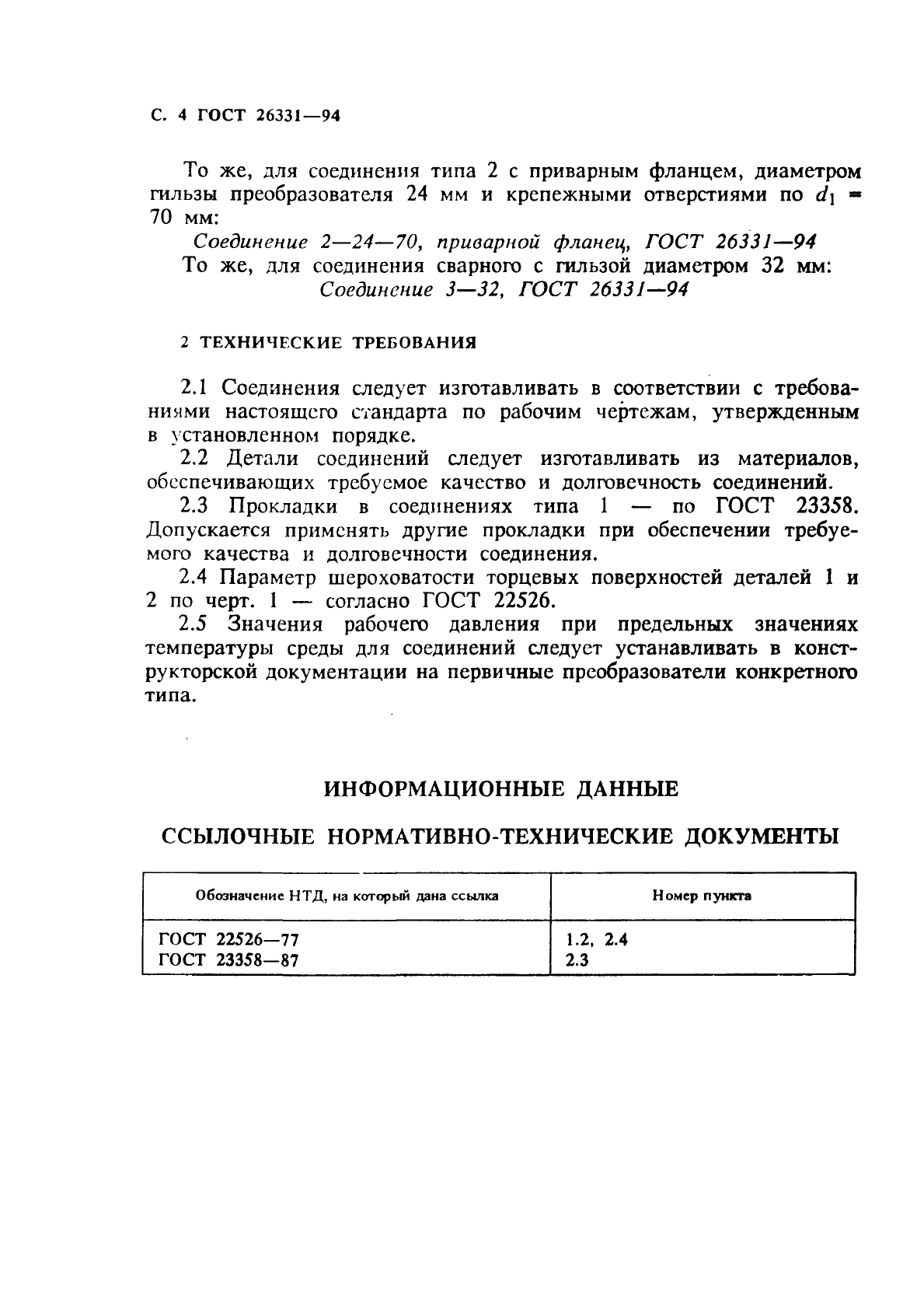

То же, для соединения типа 2 с приварным фланцем, диаметром гильзы преобразователя 24 мм и крепежными отверстиями по d\ -70 мм:

Соединение 2—24—70, приварной фланец, ГОСТ 26331-94

То же, для соединения сварного с гильзой диаметром 32 мм: Соединение 3—32, ГОСТ 26331-94

2 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1    Соединения следует изготавливать в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2    Детали соединений следует изготавливать из материалов, обеспечивающих требуемое качество и долговечность соединений.

2.3    Прокладки в соединениях типа 1 — по ГОСТ 23358. Допускается применять другие прокладки при обеспечении требуемого качества и долговечности соединения.

2.4    Параметр шероховатости торцевых поверхностей деталей 1 и 2 по черт. 1 — согласно ГОСТ 22526.

2.5    Значения рабочего давления при предельных значениях температуры среды для соединений следует устанавливать в конструкторской документации на первичные преобразователи конкретного типа.
