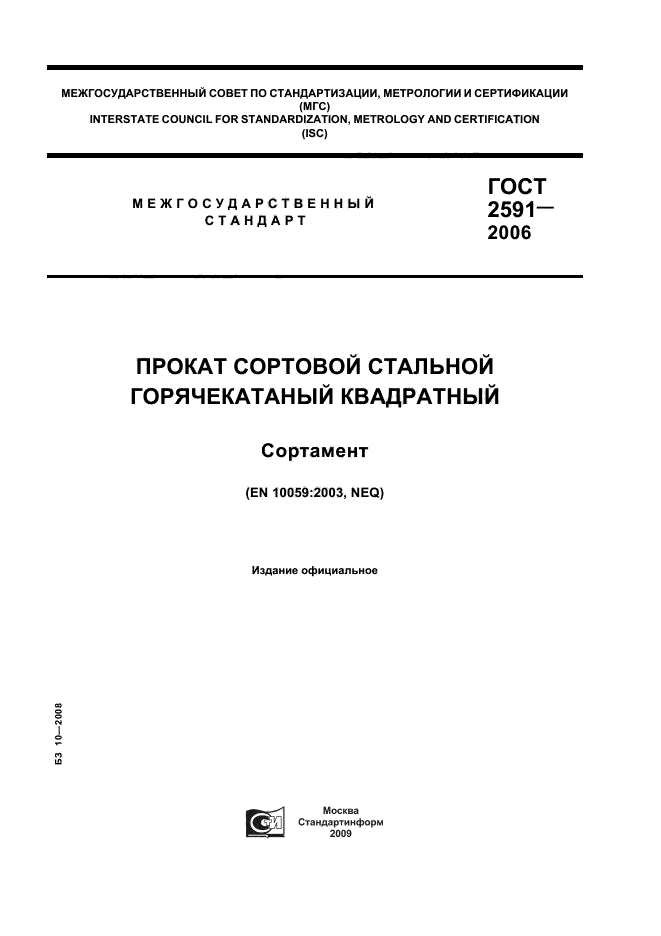

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

2591-

2006

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ

Сортамент

(EN 10059:2003, NEQ)

Издание официальное

СО

S

1

(*>

ш

Москва

Стандартинформ

2009

ГОСТ 2591-2006

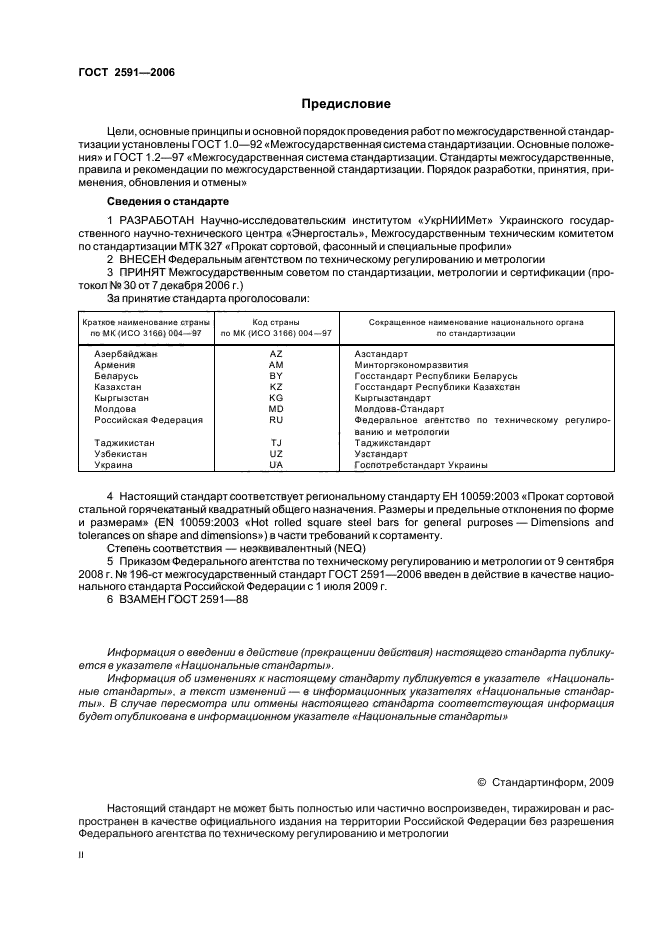

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1    РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь», Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2    ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3    ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

Краткое наименование страны no МК <ИСО 316в> 004-97	Код страны no МК (ИСО 31вв) 004-97	Сокращеннее наименование национального органа по стандартизации
Азербайджан	A Z	Азстандарт
Армения	AM	Минторгэкономразвития
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулиро
		ванию и метрологии
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4    Настоящий стандарт соответствует региональному стандарту ЕН 10059:2003 «Прокат сортовой стальной горячекатаный квадратный общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10059:2003 «Hot rolled square steel bars for general purposes — Dimensions and tolerances on shape and dimensions») в части требований к сортаменту.

Степень соответствия — неэквивалентный (NEQ)

5    Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2008 г. Ne 196-ст межгосударственный стандарт ГОСТ 2591-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6    ВЗАМЕН ГОСТ 2591-88

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ. 2009

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 2591-2006

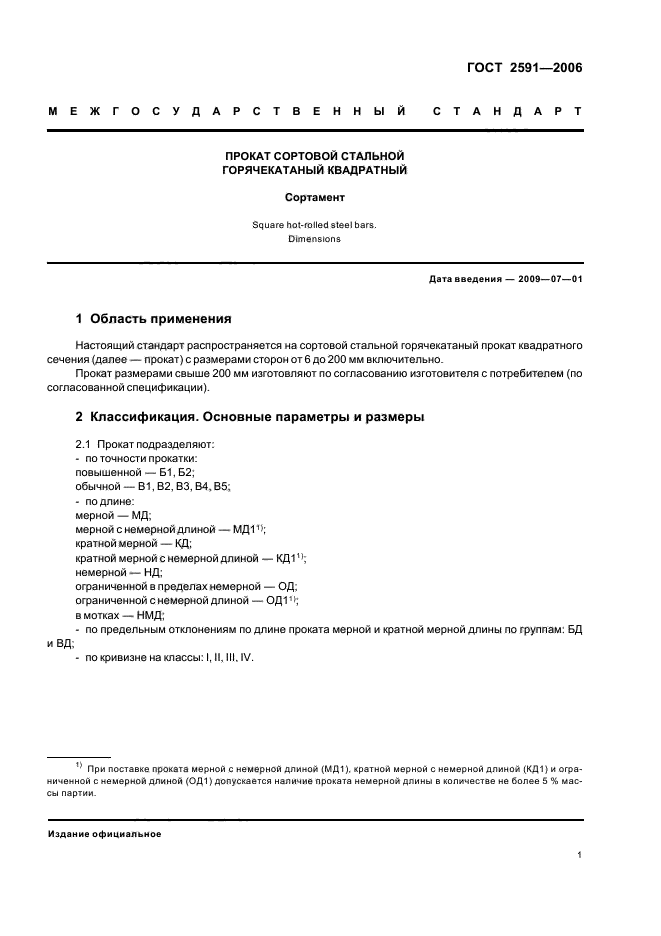

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ

Сортамент

Square hot-rolled 3teel bars. Dimensions

Дата введения — 2009—07—01

1    Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат квадратного сечения (далее — прокат) с размерами сторон от 6 до 200 мм включительно.

Прокат размерами свыше 200 мм изготовляют по согласованию изготовителя с потребителем (по согласованной спецификации).

2    Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

—    по точности прокатки: повышенной — Б1. Б2; обычной — В1, В2. ВЗ. В4, В5;

—    подлине: мерной — МД;

мерной с немерной длиной — МД1 кратной мерной — КД; кратной мерной с немерной длиной — КД1¹*; немерной — НД;

ограниченной в пределах немерной — ОД; ограниченной с немерной длиной — ОД 14 в мотках — НМД;

—    по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД

иВД;

—    по кривизне на классы: I, II, III. IV.

При поставке проката мерной с немерной длиной (МД1). кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

Издание официальное

1

ГОСТ 2591-2006

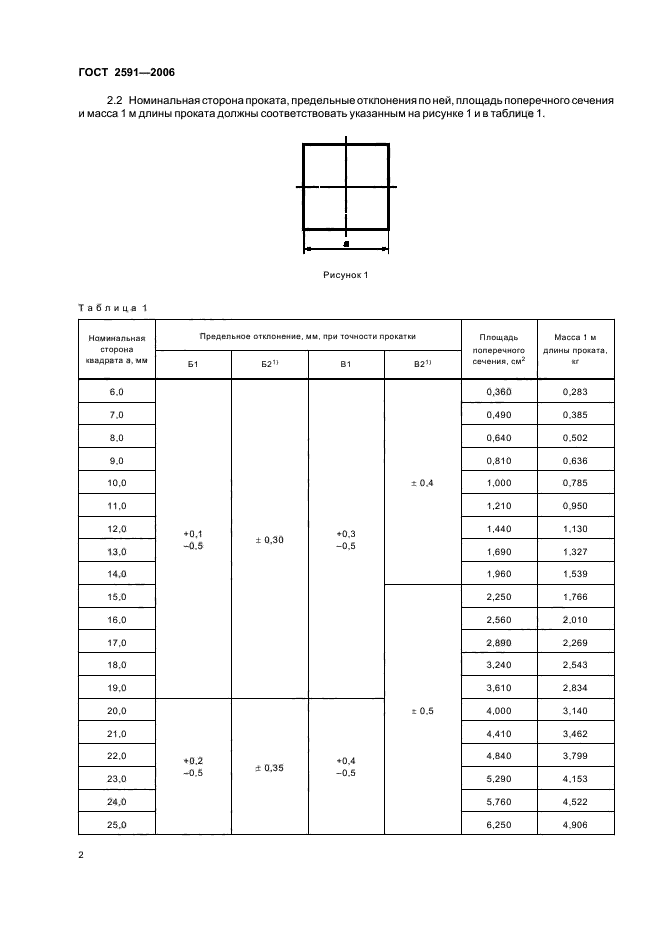

2.2 Номинальная сторона проката, предел ьныеотклонения по ней, площадь поперечного сечения и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

Номинальная Предельное отклонение, ми. при точности прокатки Площадь поперечного сечения, см2 Масса 1 м длины проката, кг квадрата а, мм Б1 Б2’> В1 В21‘ 6.0 0.360 0.283 7.0 0,490 0.385 8.0 0,640 0.502 9.0 0,810 0.636 10,0 i 0.4 1.000 0.785 11.0 1,210 0.950 12,0 ♦0.1 ± 0.30 *0.3 1,440 1.130 13.0 -0.5 -0.5 1,690 1.327 14.0 1,960 1.539 15.0 2,250 1.766 16.0 2.560 2.010 17.0 2,890 2.269 18.0 3.240 2.543 19.0 3,610 2.834 20,0 г 0.5 4,000 3.140 21.0 4,410 3.462 22.0 ♦ 0.2 t 0.35 ♦0,4 4,840 3.799 23.0 -0.5 -0.5 5,290 4.153 24.0 5,760 4,522 25.0 6,250 4.906

2

ГОСТ 2591-2006

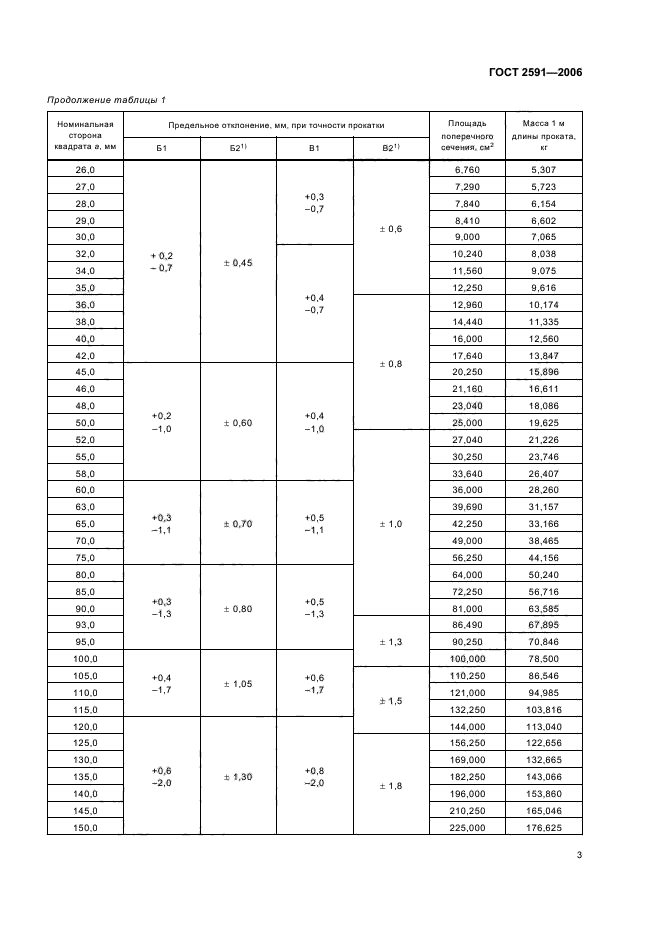

Продолжение таблицы 1

Номинальная сторона квадрата а. мм Предельное отклонение, мм, при точности прокатки Площадь Масса 1 м Б1 Б2″ В1 В2’> сечения. сыг кг 26.0 6.760 5.307 27,0 ♦0.3 -0.7 7.290 5.723 28.0 7.840 6.154 29.0 ± 0.6 8.410 6.602 30,0 9.000 7.065 32.0 ♦ 0,2 ±0.45 10.240 8.038 34,0 -0.7 11.560 9.075 35,0 12.250 9.616 36.0 ♦0.4 -0.7 12.960 10.174 38.0 14.440 11.335 40,0 16.000 12.560 42.0 ± 0.8 17.640 13.847 45.0 20.250 15.896 46.0 21.160 16.611 48.0 ♦0.2 -1.0 ♦0.4 -1 ft 23.040 18.086 50.0 ± 0.60 25.000 19.625 52.0 -1 ,и 27.040 21,226 55,0 30.250 23,746 58.0 33.640 26.407 60.0 36.000 28,260 63.0 ♦0.3 -1.1 ♦0.5 -1.1 39.690 31.157 65.0 ± 0.70 ±1.0 42.250 33.166 70.0 49.000 38.465 75.0 56.250 44.156 80.0 64.000 50,240 85.0 ♦0.3 -1.3 72.250 56.716 90.0 ± 0.80 ♦0.5 -1.3 81.000 63.585 93.0 86.490 67.895 95.0 ±1.3 90.250 70,846 100.0 100.000 78.500 105.0 ♦0.4 ± 1.05 ♦0.6 110.250 86,546 110.0 -1.7 -1.7 ±1.5 121.000 94.985 115.0 132.250 103.816 120.0 144.000 113.040 125.0 156.250 122.656 130.0 ♦0.6 -2.0 169.000 132.665 135.0 ± 1.30 ♦0.8 -2.0 ±1.8 182.250 143.066 140.0 196.000 153.860 145,0 210.250 165.046 150.0 225.000 176.625

3

ГОСТ 2591-2006

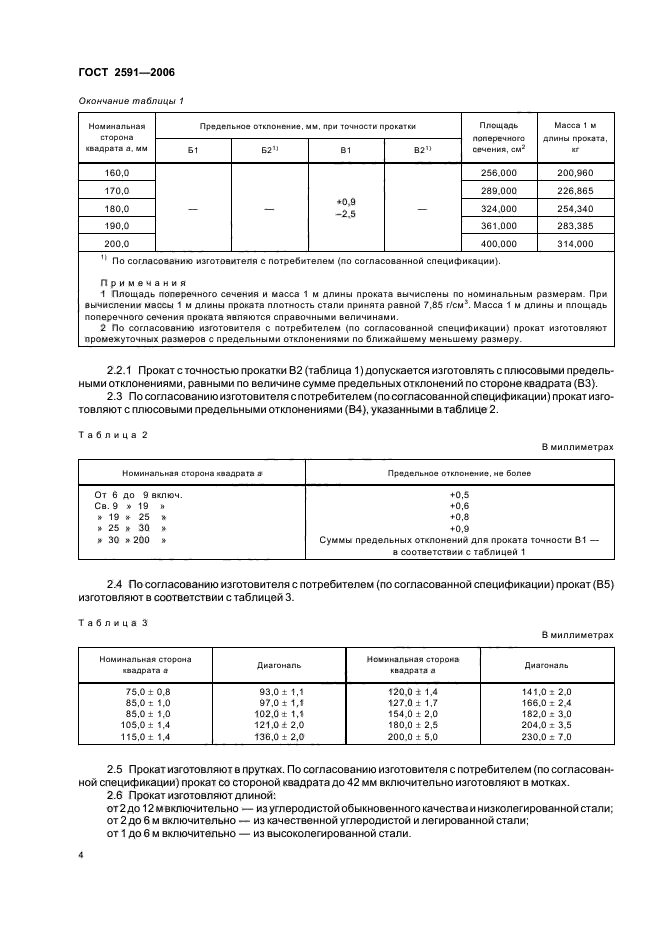

Окончание таблицы 1

Номинальная Предельное отклонение, му. при точности прокатки Площадь поперечного сечения. сма Масса 1 м длины проката, к г квадрата а. мм Б1 Б21* В1 В2’> 160,0 256.000 200.960 170.0 ♦0,9 -2.5 289.000 226.865 180.0 — — — 324.000 254.340 190.0 361.000 283.385 200.0 400.000 314.000 п По согласованию изготовителя с потребителем (по согласованной спецификации). Примечания 1    Площадь поперечного сечения и масса 1 м длины проката вычислены по номинапьным размерам. При вычиспении массы 1 м длины проката плотность стали принята равной 7.85 г.’см5. Масса 1 м длины и площадь поперечного сечения проката являются справочными величинами. 2    По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров с предельными отклонениями ло ближайшему меньшему размеру.

2.2.1 Прокат с точностью прокатки В2 (таблица 1) допускается изготовлять с плюсовыми предельными отклонениями, равными по величине сумме предельных отклонений по стороне квадрата (ВЗ).

2.3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют с плюсовыми предельными отклонениями (В4). указанными в таблице 2.

В миллиметра*

Таблица 2

Номинальная сторона квадрата а Предельное отклонение, не болое От 6 до 9 аключ. ♦0.5 Се. 9 * 19 к ♦ 0,6 * 19 » 25 » ♦0.8 » 25 » 30 » ♦0.9 » 30 » 200 » Суммы предельных отклонений для проката точности В1 — а соответствии с таблицей 1

2.4 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат (В5) изготовпяют в соответствии с таблицей 3.

В миллиметрах

Таблица 3

Номинальная сторона квадрата а Диагональ Номинальная сторона квадрата а Диагональ 75.0 ± 0.8 93.0 ± 1.1 120.0 ± 1.4 141.0 г 2.0 85.0 £ 1.0 97.0 ± 1,1 127.0 ± 1.7 166.0 г 2.4 85.0 ± 1.0 102.0 ± 1.1 154,0 ± 2.0 182.0= 3.0 105.0 ± 1.4 121.0 ± 2.0 180.0 ± 2.5 204.0 х 3.5 115.0 ± 1.4 136.0 ± 2.0 200.0 ± 5.0 230.0 г 7.0

2.5    Прокат изготовляют в прутках. По согласованию изготовителя с потребителем (по согпасован-ной спецификации) прокат со стороной квадрата до 42 мм включительно изготовляют в мотках.

2.6    Прокат изготовляют длиной:

от2до 12 м включительно — из углеродистой обыкновенного качества и низколегированной стали; от 2 до 6 м включительно — из качественной углеродистой и легированной стали; от 1 до 6 м включительно — из высоколегированной стали.

4

ГОСТ 2591-2006

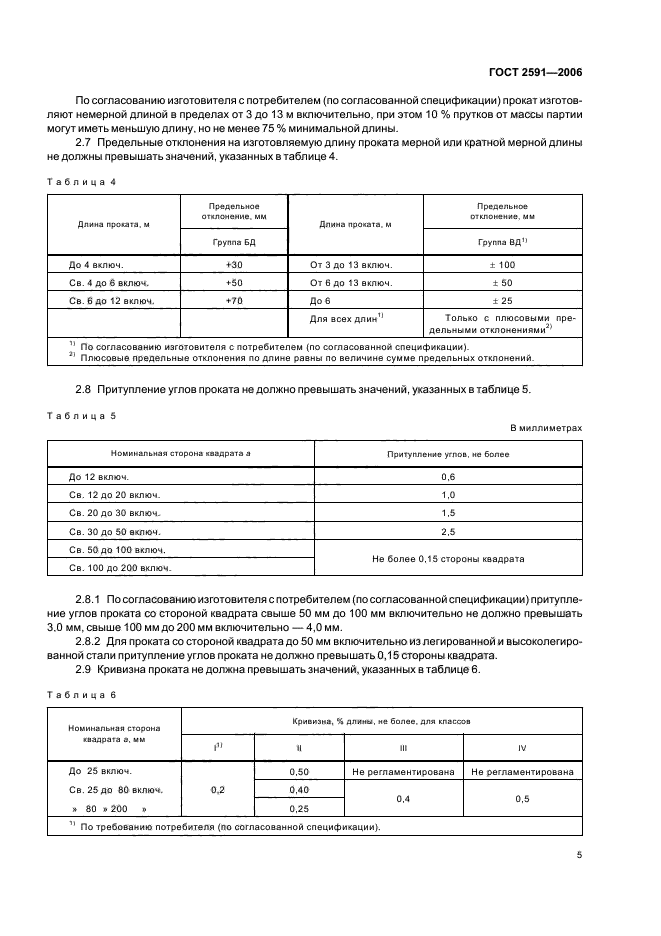

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

2.7 Продельные отклонения на изготовляемую длину проката мерной ипи кратной мерной длины не должны превышать значений, указанных в таблице 4.

Таблица 4

Длина проката, м Предельное отклонение, мм Длина проката, м Предельное отклонение, ми Группа БД Группа ВД1‘ До 4 еключ. ♦30 От 3 ДО 13 еключ. ± 100 Св. 4 до 6 еключ. ♦50 От 6 до 13 еключ. ± 50 Св. 6 до 12 еключ. ♦70 До 6 ± 25 Для всех длин» Только с плюсовыми предельными отклонениями2* 11 По согласованию изготовителя с потребителем (по согласованной спецификации). 11 Плюсовые предельные отклонения по длине равны по величине сумме предельных отклонений.

2.8 Притупление углов проката не должно превышать значений, указанных в таблице 5.

Таблица 5 В миллиметрах

Номинальная сторона квадрата а Притупление углов, не более До 12 включ. 0.6 Св. 12 до 20 включ. 1.0 Св. 20 до 30 включ. 1.5 Св. 30 до 50 еключ. 2.5 Св. 50 до 100 включ. Не более 0.1S стороны кввдрата Св. 100 до 200 включ.

2.8.1    По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов проката со стороной квадрата свыше 50 мм до 100 мм включительно не должно превышать 3.0 мм. свыше 100 мм до 200 мм включительно — 4.0 мм.

2.8.2    Для проката со стороной квадрата до 50 мм включительно из легированной и высоколегированной стали притупление углов проката не должно превышать 0.15 стороны квадрата.

2.9 Кривизна проката не должна превышать значений, указанных в таблице 6.

Таблица 6

Номинальная сторона квадрата а. им Кривизна, % длины, не более, для классов I1‘ II III IV До 25 включ. Св. 25 до 80 включ. » 80 . 200 р 0.2 0.50 Не регламентирована Не реглаыентировена 0.40 0.4 0.5 0.25 11 По требованию потребителя (по согласованной спецификации).

5

ГОСТ 2591-2006

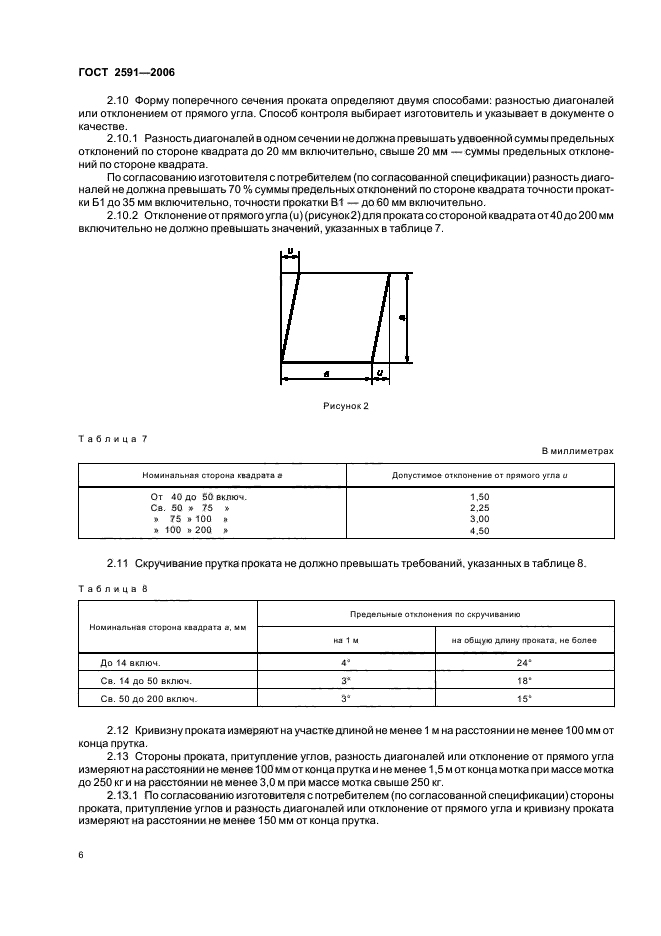

2.10 Форму поперечного сечения проката определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.10.1    Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по стороне квадрата до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по стороне квадрата.

По согласованию изготовителя с потребителем (по согласованной спецификации) разность диагоналей не должна превышать 70 % суммы предельных отклонений по стороне квадрата точности прокатки Б1 до 35 мм включительно, точности прокатки В1 — до 60 мм включительно.

2.10.2    Отклонение от прямого угла (и) (рисунок2) для проката со стороной квадрата от40 до 200 мм включительно не должно превышать значений, указанных в таблице 7.

Таблице 7 В миллиметрах

Номинальная сторона квадрата о Допустимое отклонение от прямого угла а От 40 до 50 включ. 1.50 Се. 50 * 75 » 2.25 * 75 >100 » 3,00 » 100 в 200 » 4.50

2.11 Скручивание прутка проката не допжно превышать требований, указанных в табпице 8.

Таблица 8

Номинальная сторона квадрата а. им Предельные отклонения по Скручиванию ка 1 м на общую длину проката, не более До 14 8КЛЮЧ. 4° 24* Се. 14 до 50 включ. 3* 18* Св. 50 до 200 в ключ. 3“ 15*

2.12    Кривизну проката измеряют на участке длиной не менее 1 м на расстоянии не менее 100 мм от конца прутка.

2.13    Стороны проката, притупление углов, разность диагоналей или отклонение от прямого угла измеряют на расстоянии не менее 100 мм от конца прутка и не менее 1,5 м от конца мотка при массе мотка до 250 кг и на расстоянии не менее 3,0 м при массе мотка свыше 250 кг.

2.13.1 По согласованию изготовителя с потребителем (по согласованной спецификации) стороны проката, притупление углов и разность диагоналей или отклонение от прямого угпа и кривизну проката измеряют на расстоянии не менее 150 мм от конца прутка.

6

ГОСТ 2591-2006

УДК 669.14—122:006.354    МКС77.140.60    В22    ОКПОЭЗЮО

09 3200 09 3300

Ключевые слова: прокат квадратного сечения, параметры и размеры, точность изготовления, предельные отклонения, кривизна, отклонение от прямого угла, разность диагоналей, скручивание
