ГОСТ 25500-82 | Стройсоветы

Пластики слоистые электротехнические листовые. Общие технические условия

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 25500-82 в удобном формате. Узнать актуальный статус документа «Пластики слоистые электротехнические листовые. Общие технические условия» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.07.1983 09.11.1982 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

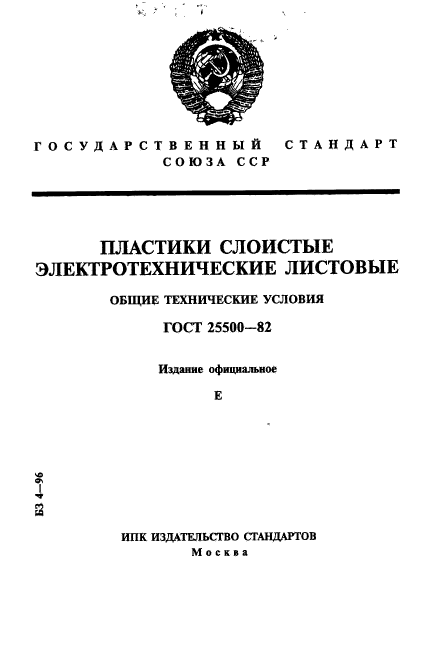

ГОСТ 25500-82* Пластики слоистые электротехнические листовые. Общие технические уСтр. 1 из 37.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ПЛАСТИКИ СЛОИСТЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ЛИСТОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 25500-82

Издание официальное

и*

ГО

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

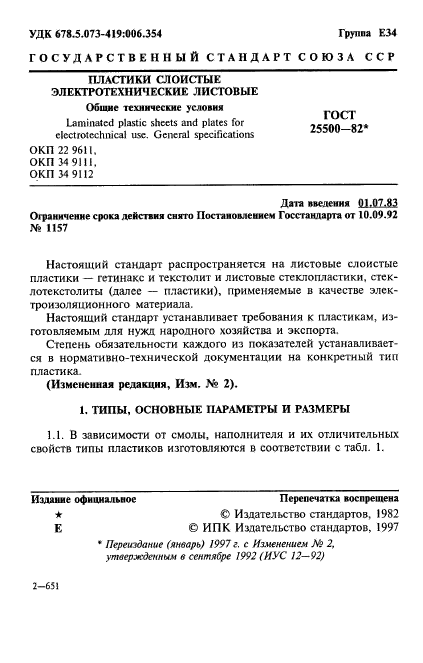

УДК 678.5.073-419:006.354 Группа Е34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИКИ СЛОИСТЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ ЛИСТОВЫЕ

Общие технические условия ГОСТ

Laminated plastic sheets and plates for 25500_82¹

electrotechnical use. General specifications

ОКП 22 9611,

ОКП 34 9111,

ОКП 34 9112

Дата введения 01.07.83

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1157

Настоящий стандарт распространяется на листовые слоистые пластики — гетинакс и текстолит и листовые стеклопластики, стек-лоте кстолиты (далее — пластики), применяемые в качестве электроизоляционного материала.

Настоящий стандарт устанавливает требования к пластикам, изготовляемым для нужд народного хозяйства и экспорта.

Степень обязательности каждого из показателей устанавливается в нормативно-технической документации на конкретный тип пластика.

(Измененная редакция, Изм. № 2).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. В зависимости от смолы, наполнителя и их отличительных свойств типы пластиков изготовляются в соответствии с табл. 1.

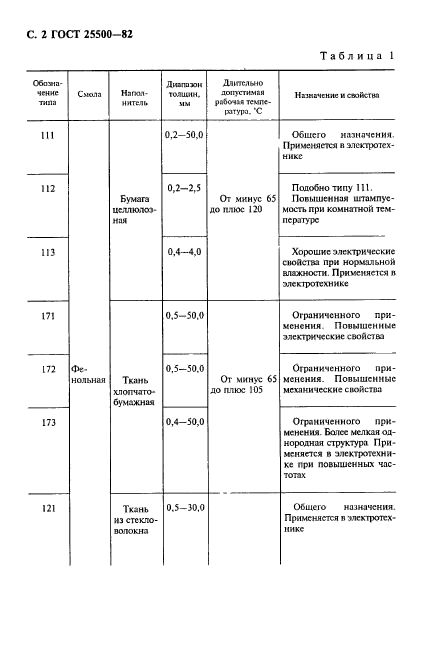

С. 2 ГОСТ 25500-82

Таблица 1

Обозна чение типа	Смола	Напол нитель	Диапазон толщин, мм	Длительно допустимая рабочая температура, °С	Назначение и свойства
111			0,2-50,0		Общего назначения. Применяется в электротехнике
112		Бумага целлюлоз ная	0,2-2,5	От минус 65 до плюс 120	Подобно типу 111. Повышенная штампуе-мость при комнатной температуре
113			0 4*. 1 О		Хорошие электрические свойства при нормальной влажности. Применяется в электротехнике
171			0 1л 1 О “о		Ограниченного применения. Повышенные электрические свойства
172	Фе нольная	Ткань хлопчато бумажная	0 «1л 1 Оч О О	От минус 65 до плюс 105	Ограниченного применения. Повышенные механические свойства
173	■	Ткань хлопчато бумажная	0,4—50,0		Ограниченного применения. Более мелкая однородная структура. Применяется в электротехнике при повышенных частотах
121		Ткань из стекловолокна	0,5-30,0		Общего назначения. Применяется в электротехнике

ГОСТ 25500-82 С. 3

Продолжение табл. 1

Обозна чение типа	Смола	Напол нитель	Диапазон толщин, мм	Длительно допустимая рабочая температура, °С	Назначение и свойства
211		Бумага целлюлоз ная	1,0-50,0	От минус 65 до плюс 120	Высокая электрическая прочность в трансформаторном масле. Высокая электрическая прочность на воздухе при нормальной влажности. Применяется в условиях высокого напряжения при промышленных частотах
221	Эпок сидная		0,5-50,0	От минус 65 до плюс 155	Высокая механическая прочность при умеренной температуре Высокая стабильность электрических свойств при повышенной влажности. Применяется в электротехнике
222	Эпок сидная	Ткань из стекловолокна	0,5-50,0	От минус 65 до плюс 130	Подобно типу 221. Повышенные физикомеханические свойства
223			0,5-50,0	От минус 65 до плюс 140	Подобно типу 221. Огнестойкость
225			0,35-50,0	От минус 65 до плюс 180	Подобно типу 224. Повышенная теплостойкость
231		Материал нетканый из стекловолокна	2,0-50,0	От минус 65 до плюс 155	Подобно типу 221. Более грубая структура

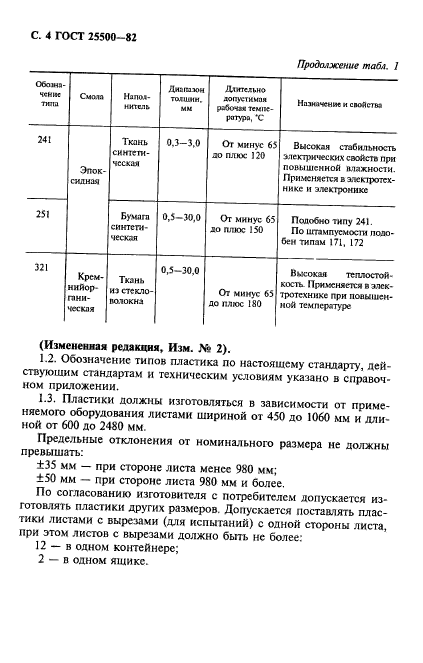

С. 4 ГОСТ 25500-82

Продолжение табл. 1

Обозна чение типа	Смола	Напол нитель	Диапазон толщин, мм	Длительно допустимая рабочая температура, °С	Назначение и свойства
241	Эпок сидная	Ткань синтети ческая	0,3-3,0	От минус 65 до плюс 120	Высокая стабильность электрических свойств при повышенной влажности. Применяется в электротехнике и электронике
251		Бумага синтети ческая	0,5-30,0	От минус 65 до плюс 150	Подобно типу 241. По штампуемости подобен типам 171, 172
321	Крем- нийор- гани- ческая	Ткань из стекловолокна	0,5-30,0	От минус 65 до плюс 180	Высокая теплостойкость. Применяется в электротехнике при повышенной температуре

(Измененная редакция, Изм. № 2).

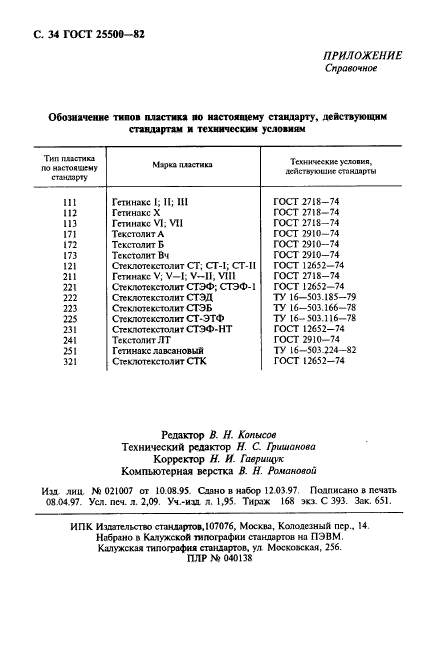

1.2. Обозначение типов пластика по настоящему стандарту, действующим стандартам и техническим условиям указано в справочном приложении.

1-3. Пластики должны изготовляться в зависимости от приме-

няемош оборудования листами шириной от 450 до 1060 мм и дли-нои от 600 до 2480 мм.

Предельные отклонения от номинального размера не должны превышать:

±35 мм — при стороне листа менее 980 мм;

±50 мм — при стороне листа 980 мм и более.

По согласованию изготовителя с потребителем допускается изготовлять пластики других размеров. Допускается поставлять пластики листами с вырезами (для испытаний) с одной стороны листа при этом листов с вырезами должно быть не более: ’

12 — в одном контейнере;

2 — в одном ящике.

ГОСТ 25500-82 С. 5

1.4. Номинальная толщина и предельные отклонения от номинальной толщины в зависимости от наполнителя должны соответствовать указанным в табл. 2.

Номинальная толщина и предельные отклонения от номинальной толщины в зависимости от наполнителя для конкретного типа пластика должны быть указаны в стандартах или технических условиях на этот материал.

Таблица 2

мм

Номи нальная толщина	Предельное отклонение по толщине
	Бумага целлюлозная		Ткань хлопчатобумажная и синтетическая		Ткань из стекловолокна		Материал нетканый из стекловолокна		Бумага синтети ческая
	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Высший и первый сорт
0,2	+0,03	±0,06	—	—	—	—	—	—	—
0,3	±0,03	±0,06	—	—	—	—	—	—	__
0,35	±0,03	±0,06	—	—	—	—	—	—	—
0,4	±0,04	±0,07	—	—	—	—	—	—	—
0,5	±0,07	±0,07	±0,15	±0,15	±0,10	±0,15	—	—	±0,20
0,6	±0,08	±0,11	5:0,15	±0,15	±0,13 ⁷	±0,15	—	—	±0,20
0,8	±0,10	±0,13	±0,15	±0,15	±0,15	±0,20	—	—	±0,20
1,0	±0,11	±0,13	±0,15	±0,15	±0,18	±0,25	—	—	±0,25
1,2	±0,13	±0,15	±0,18	±0,18	±0,20	±0,25	—	—	±0,25
1,4	—	±0,15	—	±0,18	—	±0,25	—	—	±0,25
1,5	±0,14	±0,15	±0,18	±0,18	±0,20	±0,25	—	—	±0,25
1,6	±0,15	±0,19	±0,23	±0,23	±0,24	±0,30	—	—	±0,30
1,8	±0,16	±0,19	±0,23	±0,23	±0,24	±0,30	—	—	±0,30
1,9	±0,16	±0,19	—	—	—	—	—	—	±0,30

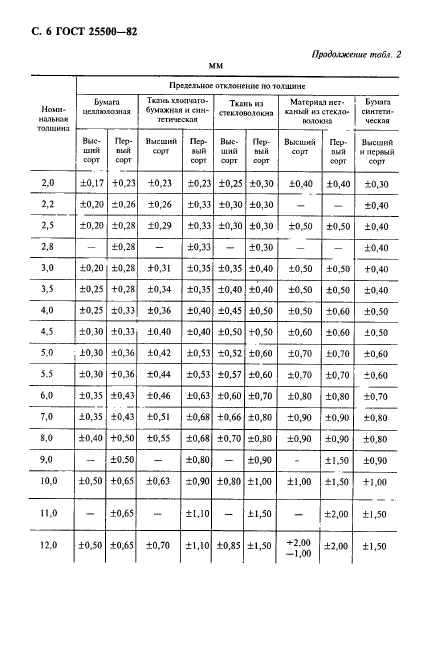

С. 6 ГОСТ 25500-82

мм

Продолжение табл. 2

	Предельное отклонение по толщине
Номи нальная	Бумага целлюлозная		Ткань хлопчатобумажная и синтетическая		Ткань из стекловолокна		Материал нетканый из стекловолокна		Бумага синтети ческая
	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Высший и первый сорт
2,0	±0,17	±0,23	±0,23	±0,23	±0,25	±0,30	±0,40	±0,40	±0,30
2,2	±0,20	±0,26	±0,26	±0,33	±0,30	±0,30	—	—	±0,40
2,5	±0,20	±0,28	±0,29	±0,33	±0,30	±0,30	±0,50	±0,50	±0,40
2,8		±0,28	—	±0,33	—	±0,30	—	—	±0,40
3,0	.10,20	±0,28	±0,31	±0,35	±0,35	±0,40	±0,50	±0,50	±0,40
3,5	±0,25	±0,28	±0,34	±0,35	±0,40	±0,40	±0,50	±0,50	±0,40
4,0	±0,25	±0,33	±0,36	±0,40	±0,45	±0,50	±0,50	±0,60	±0,50
4,5	±0,30	±0,33	±0,40	±0,40	±0,50	±0,50	±0,60	±0,60	±0,50
5,0	±0,30	±0,36	±0,42	±0,53	±0,52	±0,60	±0,70	±0,70	±0,60
5,5	±0,30	±0,36	±0,44	±0,53	±0,57	±0,60	±0,70	±0,70	±0,60
6,0	±0,35	±0,43	±0,46	±0,63	±0,60	±0,70	±0,80	±0,80	±0,70
7,0	±0,35	±0,43	±0,51	±0,68	±0,66	±0,80	±0,90	±0,90	±0,80
8,0	±0,40	±0,50	±0,55	±0,68	±0,70	±0,80	±0,90	±0,90	±0,80
9,0	—	±0,50	—	±0,80	—	±0,90	—	±1,50	±0,90
10,0	±0,50	±0,65	±0,63	±0,90	±0,80	±1,00	±1,00	±1,50	±1,00
11,0	—	±0,65	—	±1,10	—	±1,50	—	±2,00	±1,50
12,0	±0,50	±0,65	±0,70	±1,10	±0,85	±1,50	-2,00 -1,00	±2,00	±1,50

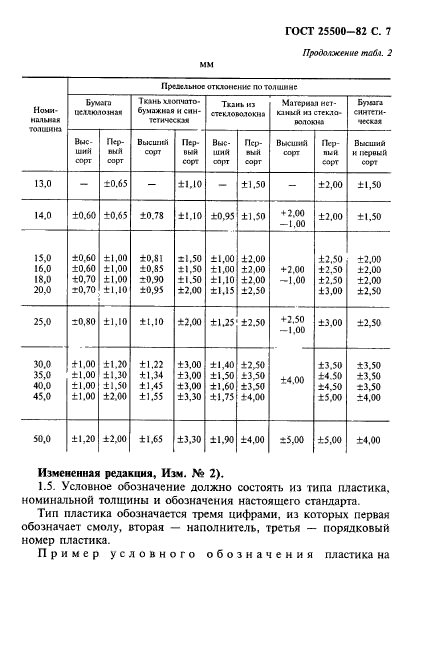

ГОСТ 25500-82 С. 7

Продолжение табл. 2

мм

	Предельное отклонение по толщине
Номи нальная	Бумага целлюлозная		Ткань хлопчатобумажная и синтетическая		Ткань из стекловолокна		Материал нетканый из стекловолокна		Бумага синтети ческая
	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Выс ший сорт	Пер вый сорт	Высший сорт	Пер вый сорт	Высший и первый сорт
13,0	—	±0,65	—	±1,10	—	±1,50	—	±2,00	±1,50
14,0	±0,60	±0,65	±0,78	±1,10	±0,95	±1,50	+2,00 -1,00	±2,00	±1,50
15.0 16.0 18,0 20,0	±0,60 ±0,60 ±0,70 ±0,70	±1,00 ±1,00 ±1,00 ±1,10	±0,81 ±0,85 ±0,90 ±0,95	±1,50 ±1,50 ±1,50 ±2,00	±1,00 ±1,00 ±1,10 ±1,15	±2,00 ±2,00 ±2,00 ±2,50	+2,00 -1,00	±2,50 ±2,50 ±2,50 ±3,00	±2,00 ±2,00 ±2,00 ±2,50
25,0	±0,80	±1,10	±1,10	±2,00	±1,25	±2,50	+2,50 -1,00	±3,00	±2,50
30.0 35.0 40.0 45.0	±1,00 ±1,00 ±1,00 ±1,00	±1,20 ±1,30 ±1,50 ±2,00	±1,22 ±1,34 ±1,45 ±1,55	±3,00 ±3,00 ±3,00 ±3,30	±1,40 ±1,50 ±1,60 ±1,75	±2,50 ±3,50 ±3,50 ±4,00	±4,00	±3,50 ±4.50 ±4,50 ±5,00	±3,50 ±3,50 ±3,50 ±4,00
50,0	±1,20	±2,00	±1,65	±3,30	±1,90	±4,00	±5,00	±5,00	±4,00

Измененная редакция, Изм. № 2).

1.5. Условное обозначение должно состоять из типа пластика, номинальной толщины и обозначения настоящего стандарта.

Тип пластика обозначается тремя цифрами, из которых первая обозначает смолу, вторая — наполнитель, третья — порядковый номер пластика.

Пример условного обозначения пластика на

С. 8 ГОСТ 25500-82

основе фенольной смолы и целлюлозной бумаги толщиной листа iu,u мм:

Пластик 111 — 10,0 ГОСТ 25500-82 То же, пластика на основе эпоксидной смолы и ткани из стекловолокна толщиной листа 10,0 мм:

Пластик 223 — 10,0 ГОСТ 25500-82

Условное обозначение для конкретного типа пластика должно

ыть указано в стандартах или технических условиях на этот материал.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Пластики должны изготовляться в соответствии с требова

ниями настоящего стандарта, стандарта или технических условий на конкретный тип пластика по технологической документации утвержденной в установленном порядке. ’

2.2. Сырье и материалы, применяемые для изготовления пластиков, должны указываться в стандартах или технических условиях на конкретный тип пластика.

2.3. Поверхность листов пластиков должна быть гладкой без газовых пузырей и посторонних включений. Допускаются отдельные риски, рябизна, вмятины, выпуклости, следы царапин (как отпечатки прокладочных листов) и разнотонность.

Дополнительные требования должны быть указаны в стандартах или технических условиях на этот материал. Между изготовителем и потребителем могут утверждаться в установленном порядке контрольные образцы для отдельных марок.

Допускается наличие отклонений на поверхности пластиков, обусловленных дефектами наполнителя, допускаемых стандартами или нормативно-технической документацией на наполнитель (Измененная редакция, Изм. № 2).

2.4. Листы пластиков должны быть с ровно обрезанными краями. Не допускаются расслоения и трещины с торцов.

Дополнительные требования к обрезке листов на конкретный тип пластиков должны быть указаны в стандартах или технических условиях на этот материал.

2.5. Штампуемость листов пластиков в зависимости от типа и толщины должна соответствовать значению, указанному в табл 3

(Измененная редакция, Изм. № 2). ’

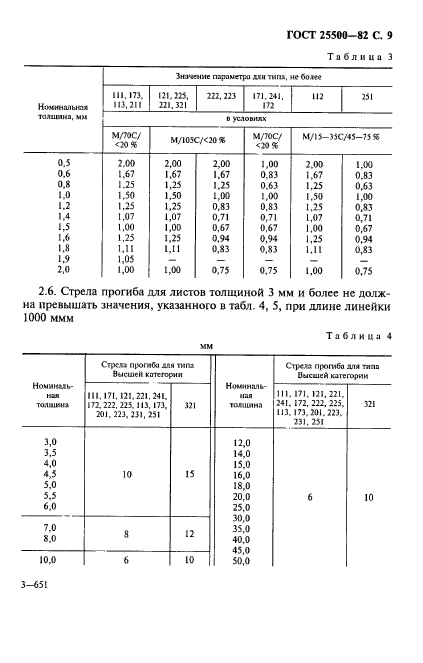

ГОСТ 25500-82 С. 9

Таблица 3

		Значение параметра для типа,			не более
Номинальная	111, 173, 113,211	121,225, 221,321	222, 223	171,241, 172	112	251
толщина, мм	в условиях
	М/70С/ <20 %	М/105С/<20 %		М/70С/ <20 %	М/15—35С/45—75 %
0,5 0,6 0,8 1,0 1,2 1.4 1.5 1.6 1,8 1,9 2,0	2,00 1,67 ] ,25 1,50 1.25 1,07 1,00 1.25 1,11 1,05 1,00	2,00 1,67 1.25 1,50 1.25 1,07 1,00 1.25 1,11 1,00	2,00 1,67 1,25 1,00 0,83 0,71 0,67 0,94 0,83 0,75	1,00 0,83 0,63 1,00 0,83 0,71 0,67 0,94 0,83 0,75	2,00 1,67 1.25 1,50 1.25 1,07 1,00 1.25 1Д1 1,00	1,00 0,83 0,63 1,00 0,83 0,71 0,67 0,94 0,83 0,75

2.6. Стрела прогиба для листов толщиной 3 мм и более не должна превышать значения, указанного в табл. 4, 5, при длине линейки 1000 ммм

мм

Таблица 4

Номиналь ная толщина	Стрела прогиба для типа Высшей категории		Номиналь ная толщина	Стрела прогиба для типа Высшей категории
Номиналь ная толщина	111, 171, 121,221,241, 172, 222, 225, 113, 173, 201,223, 231, 251	321	Номиналь ная толщина	111, 171, 121, 221, 241, 172, 222, 225, 113, 173,201,223, 231, 251	321
3.0 3.5 4.0 4.5 5.0 5.5 6.0	10	15	12,0 14.0 15.0 16.0 18,0 20,0 25.0 30.0 35.0 40.0 45.0 50.0	6	10
7.0 8.0	8	12
10,0	6	10

3-651

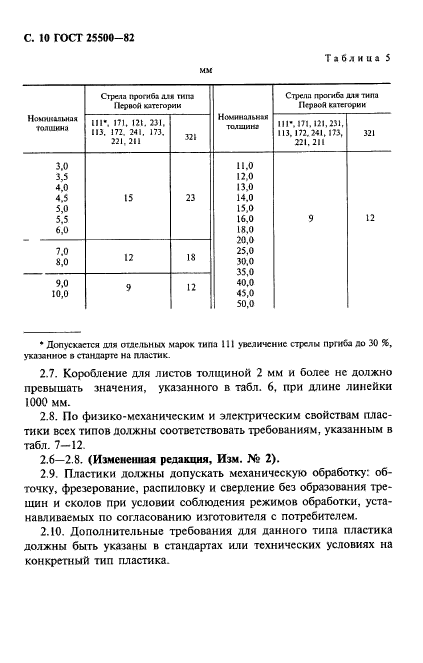

С. 10 ГОСТ 25500-82

Таблица 5

мм

Номинальная толщина	Стрела прогиба для типа Первой категории		Номинальная толщина	Стрела прогиба для типа Первой категории
Номинальная толщина	111*, 171, 121, 231, 113, 172, 241, 173, 221, 211	321	Номинальная толщина	111*, 171, 121,231, 113, 172,241, 173, 221, 211	321
3,0			11,0
3,5			12,0
4,0			13,0
4,5	15	23	14,0
5,0			15,0
5,5			16,0	9	12
6,0			18,0
			20,0
			20,0
7,0			25,0
^f ) ^w 8,0	12	18	30,0
			35 0
9,0	9	12	40,0
10,0			45,0
			50,0

* Допускается для отдельных марок типа 111 увеличение стрелы пргиба до 30 %, указанное в стандарте на пластик.

2.7. Коробление для листов толщиной 2 мм и более не должно превышать значения, указанного в табл. 6, при длине линейки 1000 мм.

2.8. По физико-механическим и электрическим свойствам пластики всех типов должны соответствовать требованиям, указанным в табл. 7—12.

2.6—2.8. (Измененная редакция, Изм. № 2).

2.9. Пластики должны допускать механическую обработку: обточку, фрезерование, распиловку и сверление без образования трещин и сколов при условии соблюдения режимов обработки, устанавливаемых по согласованию изготовителя с потребителем.

2.10. Дополнительные требования для данного типа пластика должны быть указаны в стандартах или технических условиях на конкретный тип пластика.

ГОСТ 25500-82* Пластики слоистые электротехнические листовые. Общие технические ;Стр. 12 из 37.

12J

СО

СП

СО

<Т\

ММ

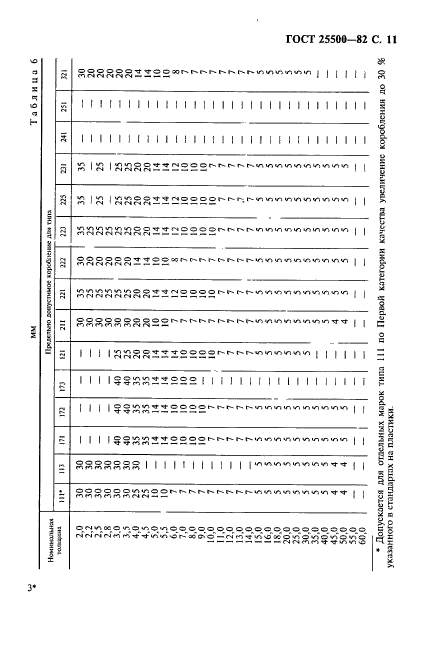

Таблица 6

Предельно допустимое коробление для типа

[щи на	in*	113	171	172	173	121	211	221	222	223	225	231	241	251	321
2,0	30	30	_	___	_	.	30	35	30	35	35	35	_	__	30
2,2	30	30	—	—	—	—	30	25	20	25	—	—	—	—-	20
2,5	30	30	—	—	—	—	30	25	20	25	25	25	—	—	20
2,8	30	30	—	—	—	—	30	25	20	25	—	—	—	„	20
3,0	30	30	40	40	40	25	30	25	20	25	25	25	—	—	20
3,5	30	30	40	40	40	25	30	25	20	25	25	25	—	—	20
4,0	25	30	35	35	35	20	20	20	14	20	20	20	.—	—	14
4,5	25	—	35	35	35	20	20	20	14	20	20	20	—	—	14
5,0	10	—	14	14	14	14	10	14	10	14	14	14	—	—	10
5,5	10	—	14	14	14	14	10	14	10	14	14	14	—	—	10
6,0	7	—	10	10	10	14	7	12	8	12	12	12	—	—	8
7,0	7		10	10	10	10	7	10	7	10	10	10	—	—	7
8,0	7	—	10	10	10	10	7	10	7	10	10	10	—	—	7
9,0	7	—	10	10	—	10	7	10	7	10	10	10	—	—	7
10,0	7	—	7	7	—	10	7	10	7	10	10	7	—	—	7
11,0	7	—	7	7	—	7	7	7	7	7	7	7	„—.	—	7
12,0	7	—	7	7	—	7	7	7	7	7	7	7	—	—	7
13,0	7	—	7	7	—	7	7	7	7	7	,7	7	—	—	7
14,0	7	—	7	7	—	7	7	7	7	7	7	7	.—	—	7
15,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
16,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
18,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
20,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
25,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
30,0	5	5	5	5	—	5	5	5	5	5	5	5	—	—	5
35,0	5	5	5	5	—	—	5	5	5	5	5	5	—	—
40,0	5	5	5	5	—	—	5	5	5	5	5	5	—	—	—
45,0	4	4	5	5	—	—	4	5	5	5	5	5	—	—	—
50,0	4	4	5	5	—	—	4	5	5	5	5	5	—	—	—
55,0															—
60,0															—

>-1

СУ1

(Л

* Допускается для отдельных марок типа 111 по Первой категории качества увеличение коробления до 30 % указанного в стандартах на пластики.

3 о и				Норма для типа пластика высшего сорта
О СО ®	Показатель	111	112	из	171	172	173	211	241	25!
	1. Плотность, кг/м³ 2. Разрушающее напряжение при изгибе перпендикулярно	1300— 1400	1300— 1400	1300- 1400	1300— 1450	1300— 1450	1300- 1450	1300— 1400	1250— 1350	1250— 1350
	слоям, МПа, не менее 3. Разрушающее напряжение при растяжении, МПа, не ме	135	80	130	90	100	110	130	110	80
2 0 и 3 о	нее 4. Ударная вязкость по Шар-пи параллельно слоям на образцах с надрезом, кДж/м², не ме	120	65	100	35	45	70	100	50	60
СП и с	нее 5. Удельное объемное электрическое сопротивление, Ом • м, не менее: а) после кондиционирования в условиях 24 ч/23 °С/93 % для листов толщиной:				7,8	7,8	7,0
	до 2,0 мм	1 • 10⁶	1 * 10⁷	—	—	—	—	—	—	—
	до 4,0 мм	—	—	1 • 10⁷	1 • 10⁶	1 • 10^б	1 ■ 10^?	1 • 10⁸	—	—
24.02.	до 8,0 мм б) после кондиционирования в условиях 96 ч/40 °С/93 %				1 • 10⁶	1 ■ Ю⁶	1 • 10*
to о	для листов толщиной до 8,0 мм	—	—	—	—	—	—	—	5 • 10’°	5- 10^й

1Л

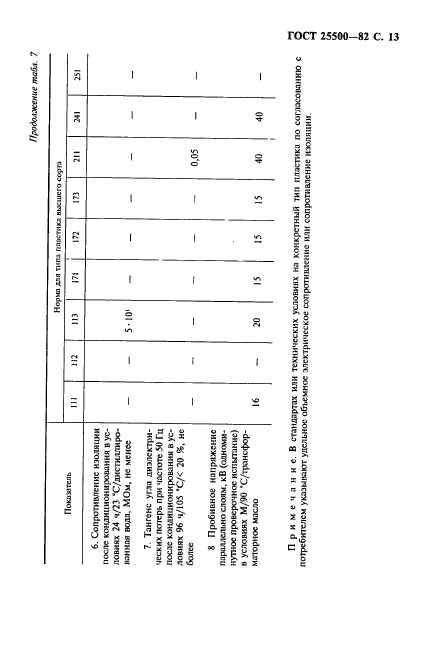

pi Продолжение табл. 7

з ____

	Норма для типа пластика высшего сорта
Показатель	111	112	113	171	172	173	211	241	251

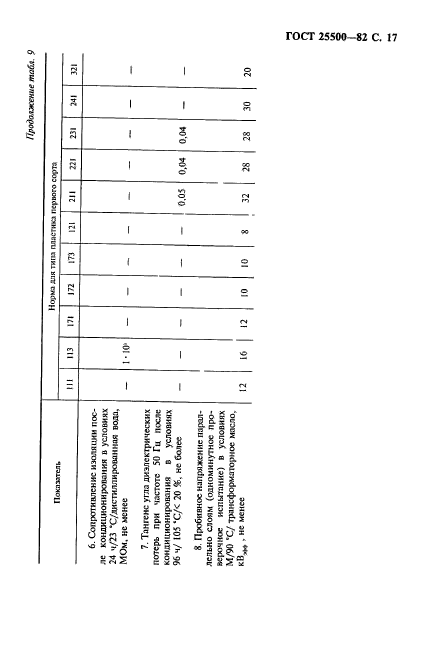

6. Сопротивление изоляции после кондиционирования в условиях 24 ч/23 «С/дистиллированная вода, МОм, не менее			5- 10¹
7. Тангенс угла диэлектрических потерь при частоте 50 Гц после кондиционирования в условиях 96 ч/105 °С/< 20 %, не более							0,05
В. Пробивное напряжение параллельно слоям, кВ (одноминутное проверочное испытание) в условиях М/90 “С/трансформаторное масло	16		20	15	15	15	40	40

Примечание. В стандартах или технических условиях на конкретный тип пластика по согласованию с О

ГОСТ 25500-82* Пластики слоистые электротехнические листовые. Общие технические ;Стр.

потребителем указывают удельное объемное электрическое сопротивление или сопротивление изоляции. Й

t/l

Показатель

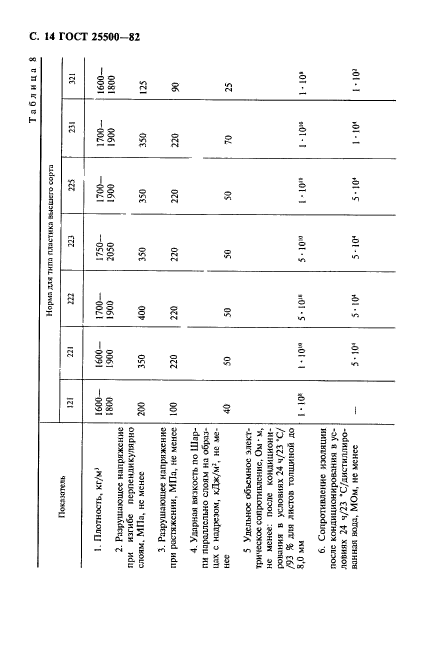

Показатель	121	221
I. Плотность, кг/м³	1600—	1600—
	1800	1900
2. Разрушающее напряжение при изгибе перпендикулярно слоям, МПа, не менее< 0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Поиск: Рубрики Главная Статьи Отделка Пол Интерьер Стены Ландшафт Другое Видео Задать вопрос эксперту Полезное Строительные калькуляторы Документы Новости Свежие записи Ландшафтные столбики светильники: как выбрать, поставить и превратить сад в уютную картинку Быть в копе — как выбрать и понять экскаватор Sinomach без лишней суеты Сантехника для дома: виды материалов и особенности покупки Поддоны для душа: как выбрать удобный, надёжный и красивый вариант для вашей ванной Монтаж прямоходного электропривода на задвижку: пошаговая инструкция и частые ошибки Задать вопрос эксперту
