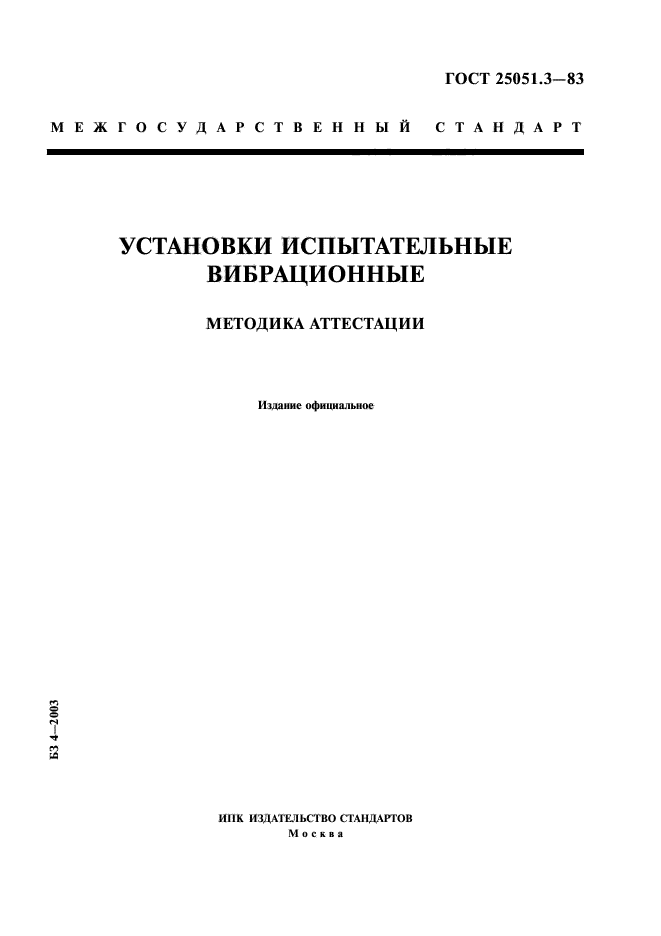

ГОСТ 25051.3-83
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТАНОВКИ ИСПЫТАТЕЛЬНЫЕ ВИБРАЦИОННЫЕ
МЕТОДИКА АТТЕСТАЦИИ
Издание официальное
-2003
I
2
ИНК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
УДК 620.178.5.05:006.354 Группа Г118
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТАНОВКИ ИСПЫТАТЕЛЬНЫЕ ВИБРАЦИОННЫЕ
Методика аттестации ГОСТ
25051.3-83
Electro dynamic vibration testing equipment.
Certification methods
MKC 17.160 19.060
ОКГ1 427746_
Дата введения 01.07.84
Настоящий стандарт распространяется на вибрационные установки (далее — установки), предназначенные для проведения испытаний изделий на воздействие вибрации и устанавливает общую методику их аттестации в части воспроизведения однокомпонентной гармонической вибрации. Методику аттестации, отражающую специфику отдельных видов установок (например воспроизводящих случайную вибрацию, многокомпонентных и т. д.) устанавливают в нормативно-технической документации на эти виды установок.
Методика аттестации, отражающая особенности магнитострикционных, пьезоэлектрических и других специфических вибрационных установок, может быть при необходимости уточнена при составлении программы аттестации по согласованию с Госстандартом СССР.
Термины, используемые в настоящем стандарте, приведены в ГОСТ 24346. ГОСТ 16504 и в приложении 1.
(Измененная редакция, Изм. № 1).
1. ОПЕРАЦИИ АТТЕСТАЦИИ
|
1.1. Операции аттестации приведены в таблице. |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
* На территории Российской Федерации действует ГОСТ Р 8.568-97 (здесь и далее). И здание официальное Перепечатка восирсшсна ★ |
|||||||||||||||||||||||||||||||||||||||||||||||||
© Издательство стандартов, 1989 © ИПК Издательство стандартов, 2003
С. 2 ГОСТ 25051.3-83
|
Продолжение |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(Измененная редакция, Изм. № 1). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.2. Периодическую аттестацию следует проводить не реже раза в год.
1.3. При внеочередной аттестации установок, выпускаемых после ремонта, операции по пп. 4.9, 4.10, 4.16 и 4.17 следует проводить в случае, если были проведены ремонт или замена подвижной системы вибростенда.
1.4. Допускается не проводить операцию по п. 4.11 для установок, предназначенных для испытаний изделий, нечувствительных к воздействию магнитных полей.
1.5. Операции по пп. 4.6—4.10. 4.15—4.17 следует проводить после операции по п. 4.5.
1.6. Операции по пп. 4.16 и 4.17 следует проводить при наличии соответствующих требований в нормативно-технической документации на установку или режим испытаний изделий.
1.7. Операцию по п. 4.11 следует выполнять для вибростендов с электродинамическим и электромагнитным принципом действия.
1.8. Операцию по п. 4.13 следует выполнять для вибростендов, температура стола которых в процессе испытаний может изменяться, например, для электродинамических вибростендов.
1.9. Операцию по п. 4.18 следует проводить, если аппаратура задания частоты не поверяется автономно.
1.10. Допускается не проводить определение резонансной частоты подвески и первой резонансной частоты подвижной системы для электромеханических вибростендов.
1.7—1.10. (Введены дополнительно, Изм. № I).

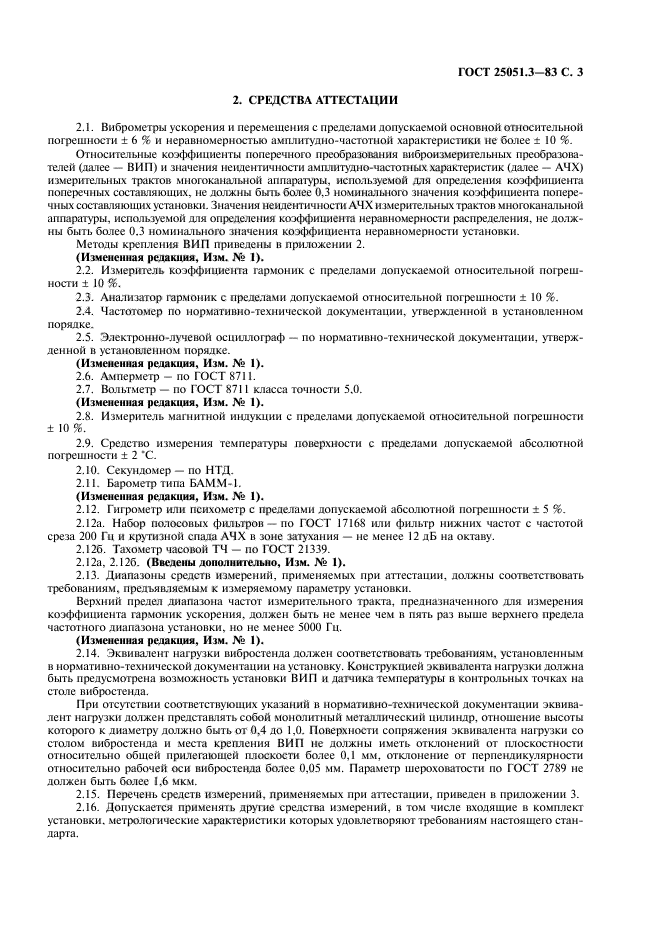

ГОСТ 25051.3-83 С. 3
2. СРЕДСТВА АТТЕСТАЦИИ
2.1. Виброметры ускорения и перемещения с пределами допускаемой основной относительной погрешности ± 6 % и неравномерностью амплитудно-частотной характеристики не более ± 10 %.
Относительные коэффициенты поперечного преобразования внброизмернтельных преобразователей (далее — ВИН) и значения неидентичности амплитудно-частотных характеристик (датее — АЧХ) измерительных трактов многоканальной аппаратуры, используемой для определения коэффициента поперечных составляющих, не должны быть более 0.3 номинального значения коэффициента поперечных составляющих установки. Значения неидентичности АЧХ измерительных трактов многоканальной аппаратуры, используемой для определения коэффициента неравномерности распределения, не должны быть более 0.3 номинального значения коэффициента неравномерности установки.
Методы крепления ВИП приведены в приложении 2.
(Измененная редакция, Изм. № 1).
2.2. Измеритель коэффициента гармоник с пределами допускаемой относительной погрешности ± 10 %.
2.3. Анализатор гармоник с пределами допускаемой относительной погрешности ± 10 %.
2.4. Частотомер по нормативно-технической документации, утвержденной в установленном порядке.
2.5. Электронно-лучевой осциллограф — по нормативно-технической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1).
2.6. Амперметр — по ГОСТ 8711.
2.7. Вольтметр — по ГОСТ 8711 класса точности 5.0.
(Измененная редакция, Изм. № I).
2.8. Измеритель магнитной индукции с пределами допускаемой относительной погрешности
± 10 %.
2.9. Средство измерения температуры поверхности с пределами допускаемой абсолютной погрешности ± 2 *С.
2.10. Секундомер — по НТД.
2.11. Барометр типа БАМ М-1.
(Измененная редакция, Изм. № I).
2.12. Гигрометр или психометр с пределами допускаемой абсолютной погрешности ± 5 %.
2.12а. Набор полосовых фильтров — по ГОСТ 17168 или фильтр нижних частот с частотой
среза 200 Гп и крутизной спада АЧХ в зоне затухания — не менее 12 дБ на октаву.
2.126. Тахометр часовой ТЧ — по ГОСТ 21339.
2.12а, 2.126. (Введены дополнительно, Изм. № 1).
2.13. Диапазоны средств измерений, применяемых при аттестации, должны соответствовать требованиям, предъявляемым к измеряемому параметру установки.
Верхний предел диапазона частот измерительного тракта, предназначенного для измерения коэффициента гармоник ускорения, должен быть не менее чем в пять раз выше верхнего предела частотного диапазона установки, но не менее 5000 Гц.
(Измененная редакция, Изм. № I).
2.14. Эквивалент нагрузки вибростенда должен соответствовать требованиям, установленным в нормативно-технической документации на установку. Конструкцией эквивалента нагрузки должна быть предусмотрена возможность установки ВИП и датчика температуры в контрольных точках на столе вибростенда.
При отсутствии соответствующих указаний в нормативно-технической документации эквивалент нагрузки должен представлять собой монолитный металлический цилиндр, отношение высоты которого к диаметру должно быть от 0,4 до 1,0. Поверхности сопряжения эквивалента нагрузки со столом вибростенда и места крепления ВИП не должны иметь отклонений от а’юскосл«остн относительно обшей прилегающей плоскости более 0,1 мм, отклонение от перпендикулярности относительно рабочей оси вибростенда более 0.05 мм. Параметр шероховатости по ГОСТ 2789 не должен быть более 1.6 мкм.

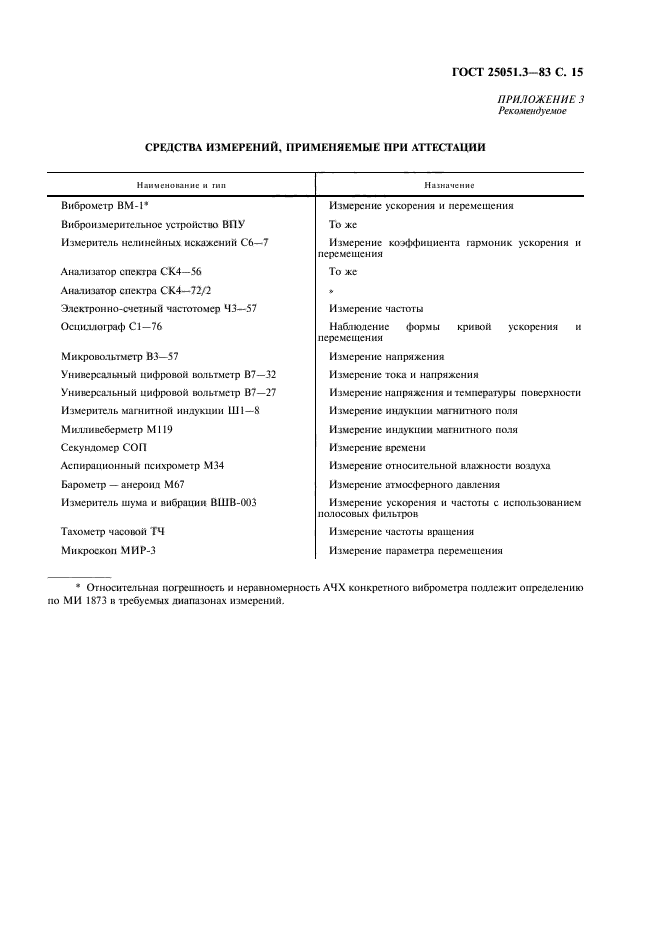

2.15. Перечень средств измерений, применяемых при аттестации, приведен в приложении 3.
2.16. Допускается применять другие средства измерений, в том числе входящие в комплект установки, метрологические характеристики которых удовлетворяют требованиям настоящего стандарта.

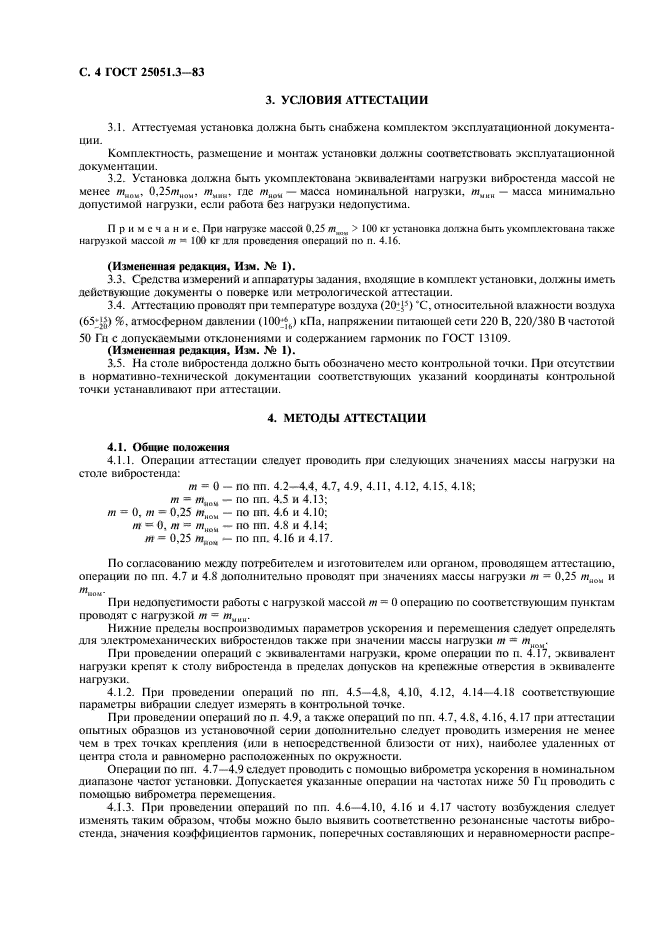

С. 4 ГОСТ 25051.3-83
3. УСЛОВИЯ АТТЕСТАЦИИ
3.1. Аттестуемая установка должна быть снабжена комплектом эксплуатационной документации.
Комплектность, размещение и монтаж установки должны соответствовать эксплуатационной документации.
3.2. Установка должна быть укомплектована эквивалентами нагрузки вибростенда массой не менее типи, 0,25/миом, я»мин, где /ином — масса номинальной нагрузки, /яЫ||Н — масса минимально допустимой нагрузки, если работа без нагрузки недопустима.
Примечание. При нагрузке массой 0.25 /иицм > 100 кг установка должна быть укомплектована также нагрузкой массой т = №0 кг для проведения операций по и. 4.16.
(Измененная редакция, Изм. № 1).
3.3. Средства измерений и аппаратуры задания, входящие в комплект установки, должны иметь действующие документы о поверке или метрологической аттестации.
3.4. Аттестацию проводят при температуре воздуха (20* J5) “С, относительной влажности воздуха (65*JJ) %. атмосферном давлении (100;* ) кПа. напряжении питающей сети 220 В, 220/380 В частотой
50 Гн с допускаемыми отклонениями и содержанием гармоник по ГОСТ 13109.
(Измененная редакция, Изм. № 1).
3.5. На столе вибростенда должно быть обозначено место контрольной точки. При отсутствии в нормативно-технической документации соответствующих указаний координаты контрольной точки устанавливают при аттестации.
4. МЕТОДЫ АТТЕСТАЦИИ
4.1. Общие положения
4.1.1. Операции аттестации следует проводить при следующих значениях массы нагрузки на столе вибростенда:
т = 0- по пп. 4.2—4.4, 4.7, 4.9, 4.11, 4.12, 4.15. 4.18; т = mHoli — по пп. 4.5 и 4.13;
т — 0, т = 0,25 тнои — по пп. 4.6 и 4.10;
т — 0, т = тноы — по пп. 4.8 и 4.14;
т = 0,25 Мвом — по пп. 4.16 и 4.17.
По согласованию между потребителем и изготовителем или органом, проводящем аттестацию, операции по пп. 4.7 и 4.8 дополнительно проводят при значениях массы нагрузки т = 0,25 тном и
Г1ри недопустимости работы с нагрузкой массой т = 0 операцию по соответствующим пунктам проводят с нагрузкой т = /яш1Н.
Нижние пределы воспроизводимых параметров ускорения и перемещения следует определять для электромеханических вибростендов также при значении массы нагрузки т = я»иом—
При проведении операций с эквивалентами нагрузки, кроме операции по п. 4.17, эквивалент нагрузки крепят к столу вибростенда в пределах допусков на крепежные отверстия в эквиваленте нагрузки.
4.1.2. При проведении операций по пп. 4.5—4.8, 4.10, 4.12, 4.14—4.18 соответстауюшие параметры вибрации следует измерять в контрольной точке.
При проведении операций по п. 4.9, а также операций по пп. 4.7. 4.8. 4.16, 4.17 при аттестации опытных образцов из установочной серии дополнительно следует проводить измерения не менее чем в трех точках крепления (или в непосредственной близости от них), наиболее удаленных от центра стола и равномерно расположенных по окружности.
Операции по пп. 4.7—4.9 следует проводить с помощью виброметра ускорения в номинальном диапазоне частот установки. Допускается указанные операции на частотах ниже 50 Гц проводить с помощью виброметра перемещения.
4.1.3. При проведении операций по пп. 4.6—4.10, 4.16 и 4.17 частоту возбуждения следует изменять таким обраюм, чтобы можно было выявить соответственно резонансные частоты вибростенда. значения коэффициентов гармоник, поперечных составляющих и неравномерности распре-

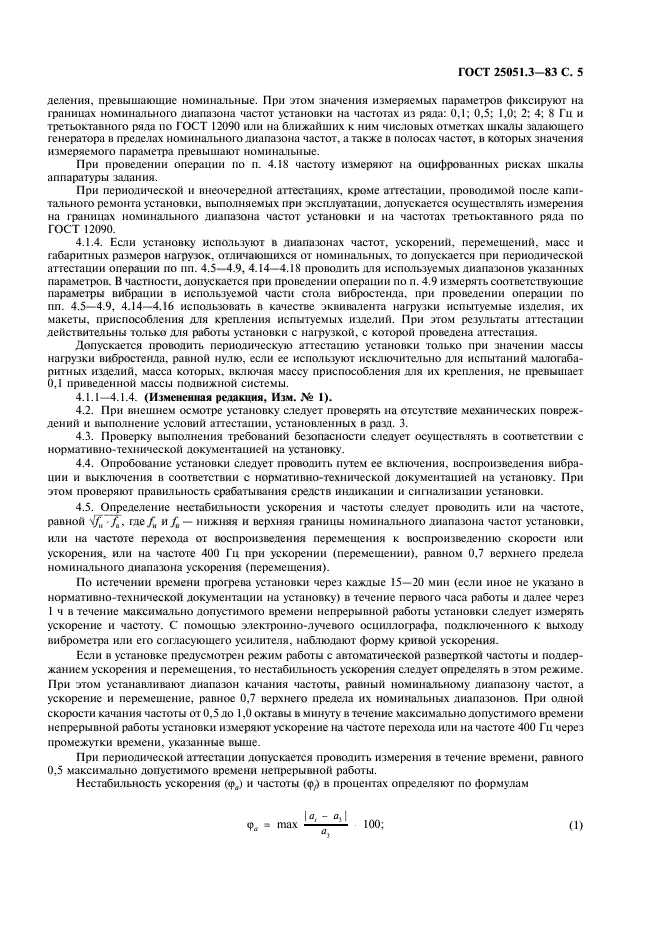

ГОСТ 25051.3-83 С. 5
деления, превышающие номинальные. При этом значения измеряемых параметров фиксируют на границах номинального диапазона частот установки на частотах из ряда: 0,1; 0,5; 1,0; 2; 4; 8 Гп и третьоктавного ряда по ГОСТ 12090 или на ближайших к ним числовых отметках шкалы задающего генератора и пределах номинального диапазона частот, а также в полосах частот, и которых значения измеряемого параметра превышают номинальные.
При проведении операции по п. 4.18 частоту измеряют на оцифрованных рисках шкалы аппаратуры задания.
При периодической и внеочередной аттестациях, кроме аттестации, проводимой после капитального ремонта установки, выполняемых при эксплуатации, допускается осуществлять измерения на границах номинального диапазона частот установки и на частотах третьоктавного ряда по ГОСТ 12090.
4.1.4. Если установку используют в диапазонах частот, ускорений, перемещений, масс и габаритных размеров нагрузок, отличающихся от номинальных, то допускается при периодической аттестации операции но пп. 4.5—4.9, 4.14—4.18 проводить для используемых диапазонов указанных параметров. В частности, допускается при проведении операции по п. 4.9 измерять соответствующие параметры вибрации в используемой части стола вибростенда, при проведении операции по пп. 4.5—4.9, 4.14—4.16 использовать в качестве эквивалента нагрузки испытуемые изделия, их макеты, приспособления для крепления испытуемых изделий. При этом результаты аттестации действительны только для работы установки с нагрузкой, с которой проведена аттестация.
Допускается проводить периодическую аттестацию установки только при значении массы нагрузки вибростенда, равной нулю, если ее используют исключительно для испытаний малогабаритных изделий, масса которых, включая массу приспособления для их крепления, не превышает 0,1 приведенной массы подвижной системы.
4.1.1—4.1.4. (Измененная редакция, Изм. № 1).
4.2. При внешнем осмотре установку следует проверять на отсутствие механических повреждений и выполнение условий аттестации, установленных в рахг 3.
4.3. Проверку выполнения требований безопасности следует осуществлять в соответствии с нормативно-технической документацией на установку.
4.4. Опробование установки следует проводить путем ее включения, воспроизведения вибрации и выключения в соответствии с нормативно-технической документацией на установку. При этом проверяют правильность срабатывания средств индикации и сигнатизапни установки.
4.5. Определение нестабильности ускорения и частоты следует проводить или на частоте, равной V/н Л’ ПДе/н и f0 — нижняя и верхняя границы номинального диапазона частот установки, или на частоте перехода от воспроизведения перемещения к воспроизведению скорости или ускорения, или на частоте 400 Гц при ускорении (перемещении), равном 0,7 верхнего предела номинального диапазона ускорения (перемещения).
По истечении времени прогрева установки через каждые 15—20 мин (если иное не указано в нормативно-технической документации на установку) в течение первого часа работы и далее через I ч в течение максимально допустимого времени непрерывной работы установки следует измерять ускорение и частоту. С помощью электронно-лучевого осциллографа, подключенного к выходу виброметра или его согласующего усилителя, наблюдают форму кривой ускорения.
Если в установке предусмотрен режим работы с автоматической разверткой частоты и поддержанием ускорения и перемещения, то нестабильность ускорения следует определять в этом режиме. При этом устанавливают диапазон качания частоты, равный номинальному диапазону частот, а ускорение и перемещение, равное 0,7 верхнего предела их номинальных диапазонов. При одной скорости качания частоты от 0.5 до 1,0 октавы в минуту в течение максимально допустимого времени непрерывной работы установки измеряют ускорение на частоте перехода или на частоте 400 Гц через промежутки времени, указанные выше.
При периодической аттестации допускается проводить измерения в течение времени, равного 0.5 максимально допустимого времени непрерывной работы.
Нестабильность ускорения (<рл) и частоты (ф,) в процентах определяют по формулам
| а — а. I
ф = шах —100;
а
(1)

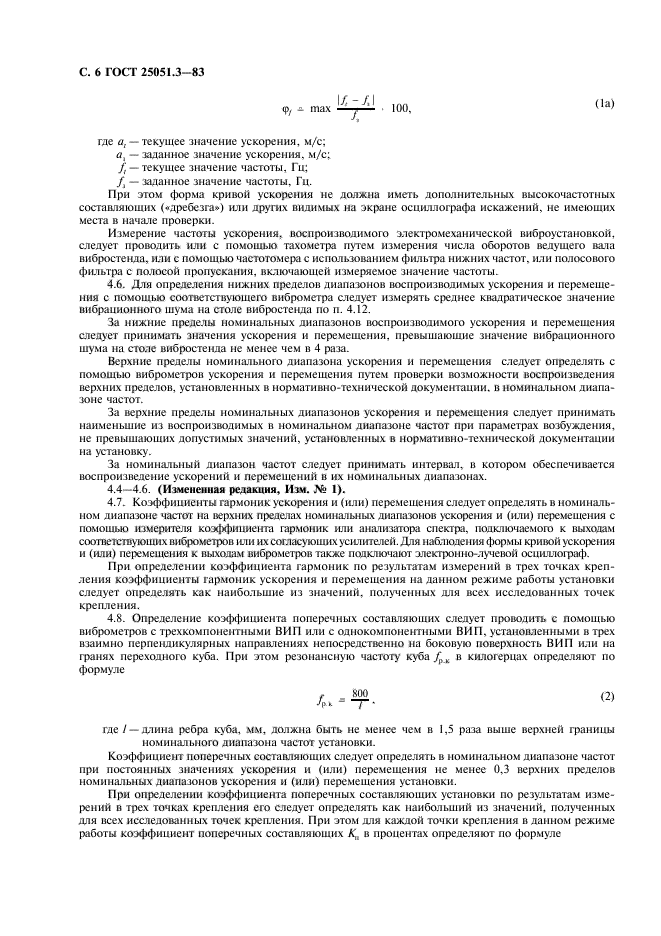

С. 6 ГОСТ 25051.3-83
I/ /1 (la)
q>, * max —• 100,
где о, —текущее значение ускорения, м/с; а, — заданное значение ускорения, м/с;
/ — текущее значение частоты. Гц;
/, — заданное значение частоты. Гц.
При этом форма кривой ускорения не должна иметь дополнительных высокочастотных составляющих («дребезга») или других видимых на экране осциллографа искажений, не имеющих места в начале проверки.
Измерение частоты ускорения, воспроизводимого электромеханической виброустановкой, следует проводить или с помошью тахометра путем измерения числа оборотов ведущего вала вибростенда, или с помошью частотомера с использованием фильтра нижних частот, или полосового фильтра с полосой пропускания, включающей измеряемое значение частоты.
4.6. Для определения нижних пределов диапазонов воспроизводимых ускорения и перемещения с помошью соответствующего виброметра следует измерять среднее квадратическое значение вибраиионного шума на столе вибростенда по п. 4.12.
За нижние пределы номинальных диапазонов воспроизводимого ускорения и перемещения следует принимать значения ускорения и перемещения, превышающие значение вибрационного шума на столе вибростенда не менее чем в 4 раза.
Верхние пределы номинального диапазона ускорения и перемещения следует определять с помошью виброметров ускорения и перемещения путем проверки возможности воспроизведения верхних пределов, установленных в нормативно-технической документации, в номинальном диапазоне частот.
За верхние пределы номинальных диапазонов ускорения и перемещения следует принимать наименьшие из воспроизводимых в номинальном диапазоне частот при параметрах возбуждения, не превышающих допустимых значений, установленных в нормативно-технической документации на установку.
За номинальный диапазон частот следует принимать интервал, в котором обеспечивается воспроизведение ускорений и перемещений в их номинальных диапазонах.
4.4—4.6. (Измененная редакция, Изм. № 1).
4.7. Коэффициенты гармоник ускорения и (или) перемещения следует определять в номинальном диапазоне частот на верхних пределах номинальных диапазонов ускорения и (или) перемещения с помощью измерителя коэффициента гармоник или анализатора спектра, подключаемого к выходам соответствующих виброметров или их согласующих усилителей. Для наблюдения формы кривой ускорения и (или) перемещения к выходам виброметров также подключают электронно-лучевой осциллограф.
При определении коэффициента гармоник по результатам измерений в трех точках крепления коэффициенты гармоник ускорения и перемещения на данном режиме работы установки следует определять как наибольшие из значений, полученных для всех исследованных точек крепления.
4.8. Определение коэффициента поперечных составляющих следует проводить с помощью виброметров с трехкомпонентными ВИП или с однокомпонентными ВИП, установленными в трех взаимно перпендикулярных направлениях непосредственно на боковую поверхность ВИП или на гранях переходного куба. При этом резонансную частоту куба fpx в килогерцах определяют по формуле
(2,
где / — длина ребра куба, мм, должна быть не менее чем в 1,5 раза выше верхней границы номинального диапазона частот установки.
Коэффициент поперечных составляющих следует определять в номинальном диапазоне частот при постоянных значениях ускорения и (или) перемещения не менее 0,3 верхних пределов номинальных диапазонов ускорения и (или) перемещения установки.
При определении коэффициента поперечных составляющих установки по результатам измерений в трех точках крепления его следует определять как наибольший из значений, полученных для всех исследованных точек крепления. При этом для каждой точки крепления в данном режиме работы коэффициент поперечных составляющих К,, в процентах определяют по формуле
ГОСТ 25051.3-83 С. 7
>1 а] ~ а2 ПЪ
Ка = —^ 100, w
где а, и а, —ускорения и (или) перемещения в двух направлениях, взаимно перпендикулярных друг к другу и к рабочей оси вибростенда; аг — ускорение и (или) перемещение вдоль рабочей оси вибростенда.
4.9. Определение коэффициента неравномерности распределения следует проводить в номинальном диапазоне частот при постоянных значениях ускорения и (или) перемещения в контрольной точке не менее 0,3 верхних пределов номинальных диапазонов ускорения и (или) перемещения установки по результатам измерений ускорения и (или) перемещения с помощью виброметра, измеряющего среднее квадратическое значение.
Коэффициент неравномерности распределения в на данном режиме работы установки в процентах следует определять по формуле
шах I а, — а. I _
О = -:— • 100, w
где 4 —ускорение или перемещение в /-й точке крепления; ак — ускорение или перемещение в контрольной точке.
4.10. Резонансные частоты следует определять по ЛЧХ ускорения или перемещения, снятым при постоянном значении параметра возбуждения. При этом поддерживаемый постоянным параметр возбуждения устанавливается таким, чтобы ускорение и перемещение не превышали предельно допустимых значений, а для электромеханических вибростендов перемещение должно быть минимальным.
Резонансная частота подвески соответствует первому по частоте пику ускорения, не менее чем в 1,5 раза превышающему ускорение на частоте 400 Ги для электродинамических вибростендов; на частоте, равной приблизительно /,, для электродинамических вибросгендов и на частоте, равной приблизительно ^ /в — для других видов вибростендов. Резонансная частота подвижной системы
соответствует первому после резонансной частоты подвески пику ускорения не менее чем в 5 раз
превышающему ускорение на частоте 400 Ги для электродинамических вибростендов; на частоте, равной приблизительно/, для электромеханических вибростендов и на частоте, равной приблизительно %fx~fn — для других видов вибростендов.
Допускается определять резонансные частоты по ЛЧХ параметра возбуждения, снятого при постоянном ускорении, равном 0,3 верхнего предела номинального диапазона ускорения. При этом пикам ускорения соответствуют впадины параметра возбуждения. Перемещение и параметр возбуждения в этом случае не должны превышать предельно допускаемых значений.
Для электродинамических вибростендов допускается определять резонансную частоту подвески по минимальному значению токи» в подвижной катушке при постоянном значении напряжения на ее входе.
4.8—4.10. (Измененная редакция, Изм. № 1).
4.11. Определение индукции магнитного поля рассеяния следует проводить при включенном питании катушек подмагничнвания и размагничивания и отсутствии сигнала возбуждения с помощью измерителя магнитной индукции или мнллевеберметра с аттестованными измерительными катушками.
Индукцию магнитного поля следует измерять в трех точках на высоте 20 мм от поверхности стола вибростенда вдоль радиуса: в центре, на расстояниях 0,5Я и Л от центра стола вибростенда, где R — радиус ста!а.
4.12. Определение вибрационного шума на столе вибростенда следует осуществлять с помощью виброметров ускорения и перемещения среднего квадратического значения при включенной установке, но при отсутствии сигнала возбуждения на частоте 400 Гц для электродинамических внбростендов, на частоте, равной приблизительно/,, для электромеханических вибростендов и па частоте, равной нриблизтгельно sf^fn для других видов вибростендов.
(Измененная редакция, Изм. № 1).

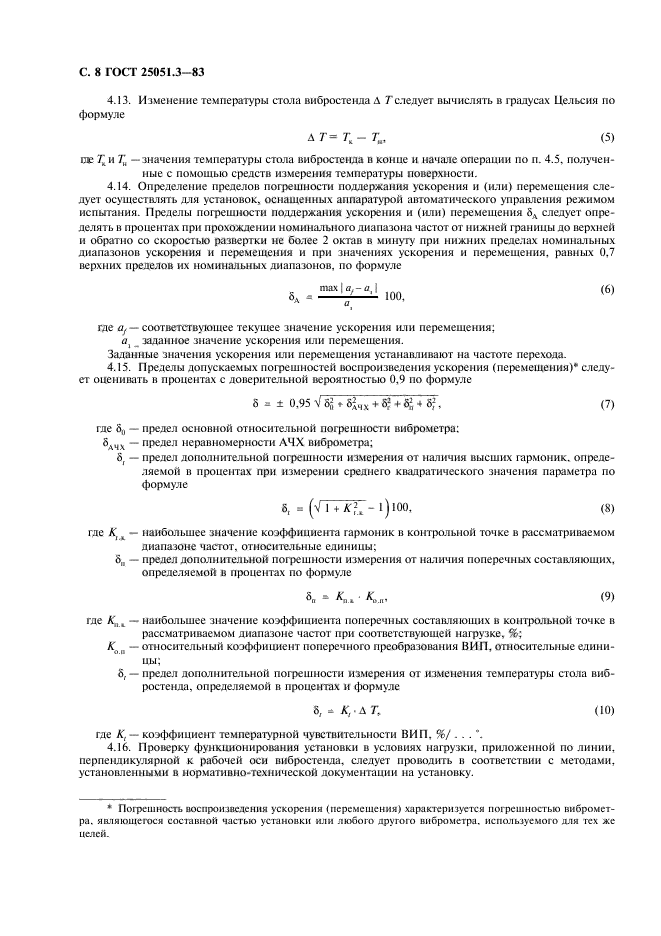

С. 8 ГОСТ 25051.3-83
4.13. Изменение температуры стола вибростенда А Тследует вычислять в градусах Цельсия по формуле
& Т= Tj. — Ти, (5)
гае Тк и Ти —значения температуры стола вибростенда в конне и начале операции по п. 4.5. полученные с помощью средств измерения температуры поверхности.
4.14. Определение пределов погрешности поддержания ускорения и (или) перемещения следует осуществлять для установок, оснащенных аппаратурой автоматического управления режимом испытания. Пределы погрешности поддержания ускорения и (или) перемещения 5Л следует определять в процентах при прохождении номинального диапазона частот от нижней границы до верхней и обратно со скоростью развертки не более 2 октав в минуту при нижних пределах номинальных диапазонов ускорения и перемещения и при значениях ускорения и перемещения, равных 0.7 верхних пределов их номинальных диапазонов, по формуле
max Iff,-я I _ (61
6, = -‘•— 100, w
а,
где ^ — соответствующее текущее значение ускорения или перемещения; а1 заданное значение ускорения или перемещения.
Заданные значения ускорения или перемещения устанавливают на частоте перехода.
4.15. Пределы допускаемых погрешностей воспроизведения ускорения (перемещения)1 следует оценивать в процентах с доверительной вероятностью 0.9 по формуле
5 » ± 0.95 V fig ♦8*чх +5?+*£■♦«?, (7)
где б„ — предел основной относительной погрешности виброметра: одчх — предел неравномерности АЧХ виброметра;
Sf — предел дополнительной погрешности измерения от наличия высших гармоник, определяемой в процентах при измерении среднего квадратического значения параметра по формуле
8, = (n1 I + — l)l()0— <8>
где К к — наибольшее значение коэффициента гармоник в контрольной точке в рассматриваемом
диапазоне частот, относительные единицы;
5„ — предел дополнительной погрешности измерения от наличия поперечных составляющих, определяемой в процентах по формуле
5„ — К» ■ (9)
где Kll t — наибольшее значение коэффициента поперечных составляющих в контрольной точке в
рассматриваемом диапазоне частот при соответствующей нагрузке, %;
Коп — относительный коэффициент поперечного преобразования ВПП. относительные единицы;
б, — предел дополнительной погрешности измерения от изменения температуры стола внб-ростенда, определяемой в процентах и формуле
5; — Кг А Ту (10)
где К, — коэффициент температурной чувствительности ВИП, %/…*.
4.16. Проверку функционирования установки в условиях нагрузки, приложенной полиции, перпендикулярной к рабочей оси вибростенда, следует проводить в соответствии с методами, установленными в нормативно-технической документации на установку.
1
Погрешность воспроизведения ускорения (перемещения) характеризуется погрешностью виброметра. яаляюшегося составной частью установки или любого другого виброметра, используемого для rex же целей.

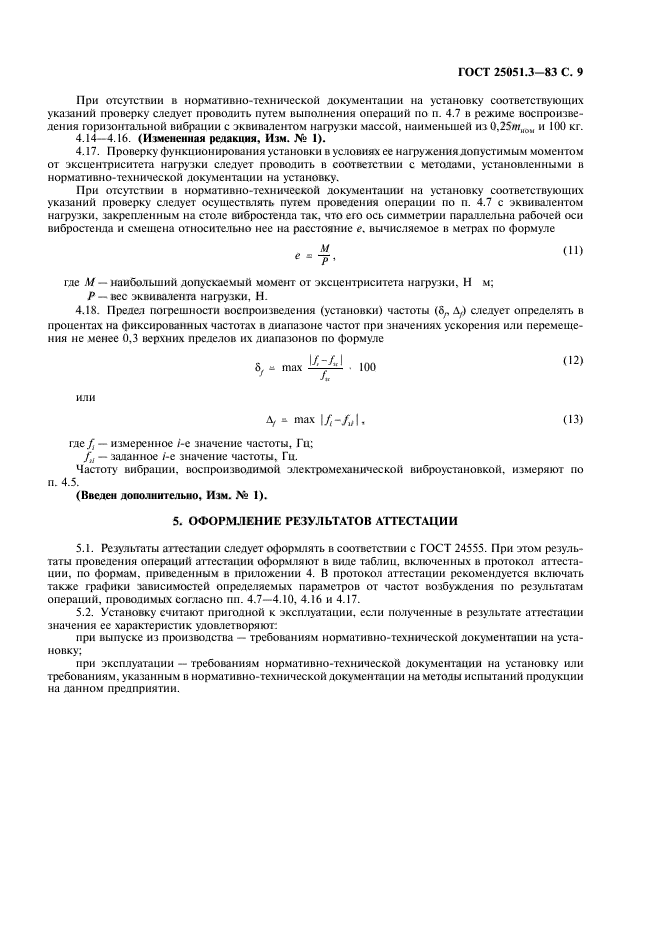

ГОСТ 25051.3-83 С. 9
При отсутствии ц нормативно-технической документации на установку соответствующих указаний проверку следует проводить путем выполнения операций по п. 4.7 в режиме воспроизведения горизонтальной вибрации с эквивалентом нагрузки массой, наименьшей из 0,25/иНО11 и 1(Ю кг.
4.14—4.16. (Измененная редакция, Изм. № 1).
4.17. Проверку функционирования установки в условиях ее нагружения допустимым моментом от эксцентриситета нагрузки следует проводить в соответствии с методами, установленными в нормативно-технической документации на установку.
При отсутствии в нормативно-технической документации на установку соответствующих указаний проверку следует осуществить путем проведения операции по п. 4.7 с эквивалентом
нагрузки, закрепленным на столе вибростенда так. что его ось симметрии параллельна рабочей оси
вибростенда и смещена относительно нее на расстояние е. вычисляемое в метрах по формуле
<">
где Л/ — наибольший допускаемый момент от эксцентриситета нагрузки. Н м;
Р — вес эквивалента нагрузки, Н.
4.18. Предел погрешности воспроизведения (установки) частоты (5;, А,) следует определять в процентах на фиксированных частотах в диапазоне частот при значениях ускорения или перемещения не менее 0,3 верхних пределов их диапазонов по формуле
5, « max lJ‘ 1 • 100 (,2)
Лг
или
А/ =■ max \ (13)
где / — измеренное /’-е значение частоты, Гц;
/л — заданное /-е значение частоты, Гц.
Частоту вибрации, воспроизводимой электромеханической виброустановкой, измеряют по п. 4.5.
(Введен дополнительно, Изм. № 1).
5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ АТТЕСТАЦИИ
5.1. Результаты аттестации следует оформлять в соответствии с ГОСТ 24555. При этом результаты проведения операций аттестации оформляют в виде таблиц, включенных в протокол аттестации, по формам, приведенным в приложении 4. В протокол аттестации рекомендуется включать также графики зависимостей определяемых параметров от частот возбуждения по результатам операций, проводимых согласно пп. 4.7—4.10, 4.16 и 4.17.
5.2. Установку считают пригодной к эксплуатации, если полученные в результате аттестации значения ее характеристик удовлетворяют:
при выпуске из производства — требованиям нормативно-технической документации на установку:
при эксплуатации — требованиям нормативно-технической документации на установку или требованиям, указанным в нормативно-технической документации на методы испытаний продукции на данном предприятии.

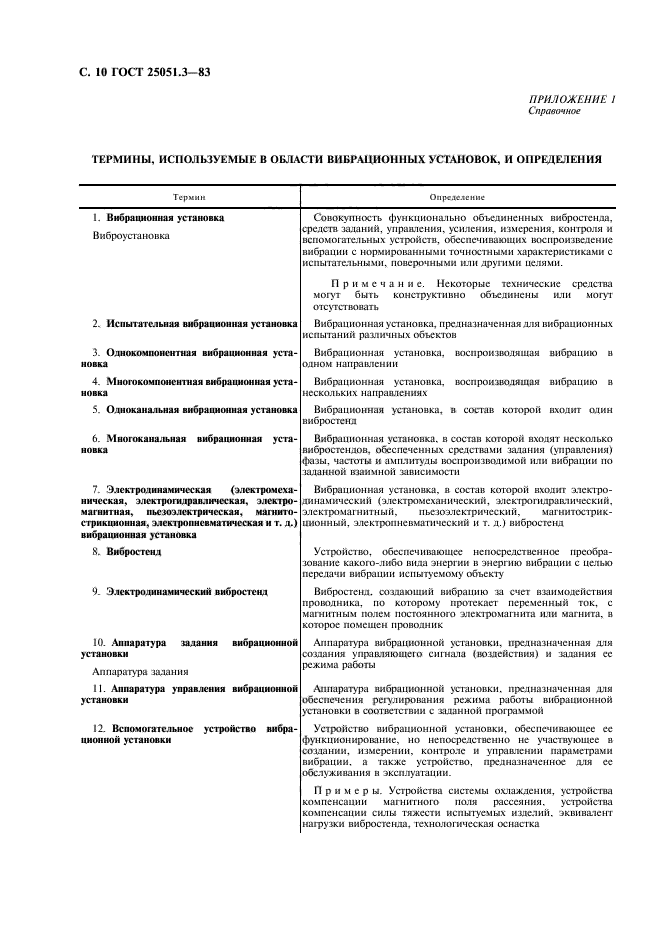

С. 10 ГОСТ 25051.3-83
ПРИЛОЖЕНИЕ I Справочное
ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В ОБЛАСТИ ВИБРАЦИОННЫХ УСТАНОВОК, И ОПРЕДЕЛЕНИЯ
|
Термин I. Вибрационная установка Виброустановка 2. Испытательная вибрационная установка 3. Однокомпонентная вибрационная установка 4. Многокомпонентная вибрационная установка 5. Одноканальная вибрационная установка 6. Многоканальная вибрационная установка 7. Электродинамическая (электромеханическая, электрогидравличсская, электромагнитная, пьезоэлектрическая, машито-стрикционная, электропнсвматнчсская и т. д.) вибрационная установка 8. Внбростенд 9. Электродинамический вибростенл 10. Аппаратура гадания вибрационной установки Аппаратура задания 11. Аппаратура управления вибрационной установки 12. Вспомогательное устройство вибрационной установки |
Определение Совокупность функционально объединенных вибростенда, средств заданий, уираачения, усиления, измерения, контроля и вспомогательных устройств, обеспечивающих воспроизведение вибрации с нормированными точностными характеристиками с испытательными, поверочными или другими целями. П р и м с ч а и и с. Некоторые технические средства могут быть конструктивно объединены или могут отсутствовать Вибрационная установка, предназначенная для вибрационных испытаний различных объектов Вибрационная установка, воспроизводящая вибрацию в одном направлении Вибрационная установка, воспроизводящая вибрацию в нескольких направлениях Вибрационная установка, в состав которой входит один вибросгенд Вибрационная установка, в состав которой входят несколько вибросгсндов, обеспеченных средствами задания (управления) фазы, частоты и амплитуды воспроизводимой или вибрации по заданной взаимной зависимости Вибрационная установка, в состав которой входит электродинамический (электромеханический, электрогидравлический. электромагнитный. пьезоэлектрический, магнитострнк-ционный. электролневматический и т. д.) вибросгенд Устройство, обеспечивающее непосредственное преобразование какого-либо вида энергии в энергию вибрации с целью передачи вибрации испытуемому объекту Вибросгенд. создающий вибранию за счет взаимодействия проводника, по которому протекает переменный ток. с магнитным полем постоянного электромагнита или магнита, в которое помещен проводник Аппаратура вибрационной установки, предназначенная для создания управляющего сигнала (воздействия) и -задания ее режима работы Аппаратура вибрационной установки, предназначенная для обеспечения регулирования режима работы вибрационной установки в соответствии с заданной программой Устройство вибрационной установки, обеспечивающее ее функционирование, но непосредственно не участвующее в создании, измерении, контроле и управлении параметрами вибрации, а также устройство, предназначенное для ее обслуживания в эксплуатации. Примеры. Устройства системы охлаждения, устройства компенсации магнитного поля рассеяния. устройства компенсации силы тяжести испытуемых изделий, эквивалент нагрузки вибростенда, технологическая оснастка |

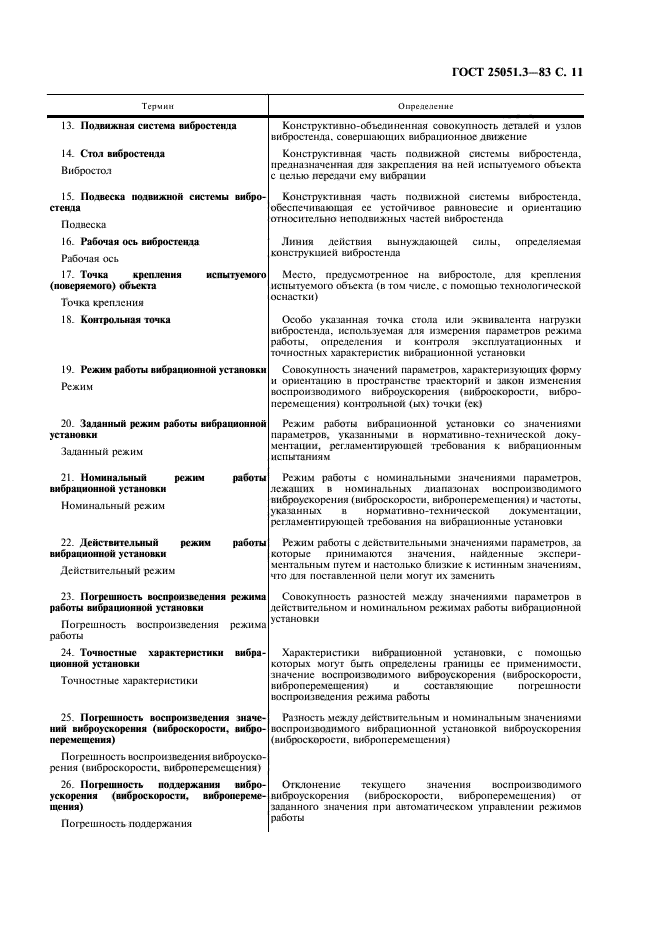

ГОСТ 25051.3-83 С. 11
Определение
Термин
|
13. 11одвижная система вибр Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
