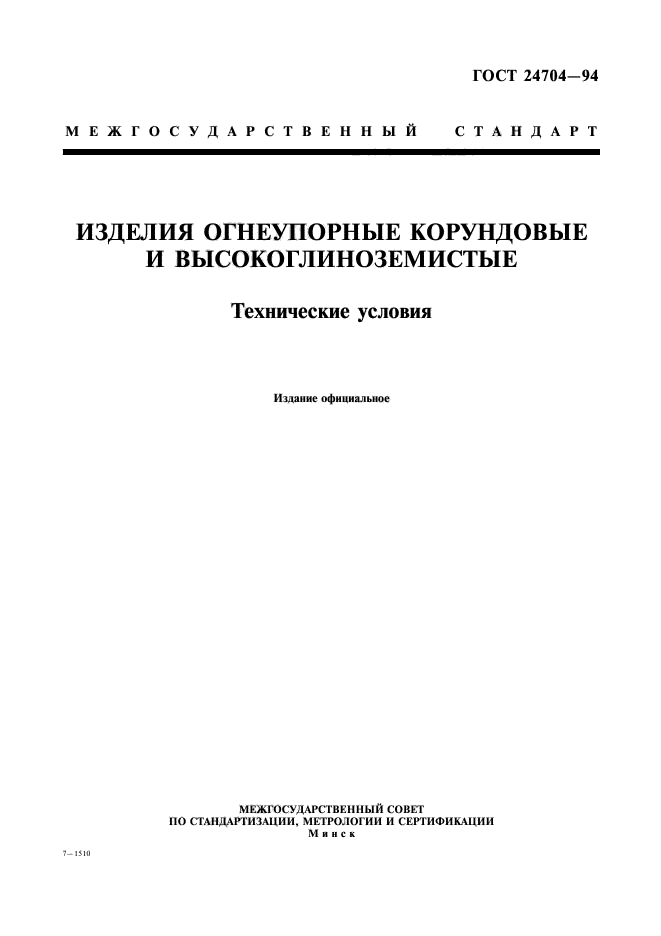

ГОСТ 24704-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ КОРУНДОВЫЕ И ВЫСОКОГЛИНОЗЕМИСТЫЕ

Технические условия

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ 110 СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск

7— 1510

ГОСТ 24704-94

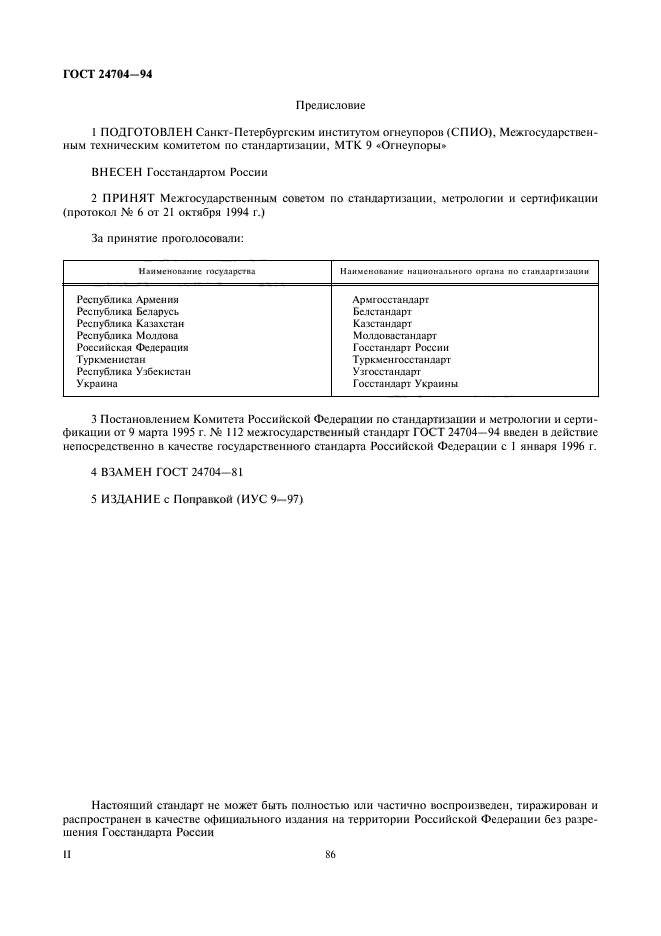

Предисловие

1    ПОДГОТОВЛЕН Санкт-Петербургским институтом огнеупоров (СПИО). Межгосударственным техническим комитетом по стандартизации, МТК 9 «Огнеупоры»

ВНЕСЕН Госстандартом России

2    ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 6 от 21 октября 1994 г.)

За принятие проголосовали:

3    Постановлением Комитета Российской Федерации по стандартизации и метрологии и сертификации от 9 марта 1995 г. № 112 межгосударственный стандарт ГОСТ 24704-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с I января 1996 г.

4    ВЗАМЕН ГОСТ 24704-81

5    ИЗДАНИЕ с Поправкой (ИУС 9-97)

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

I!    86

ГОСТ 24704-94

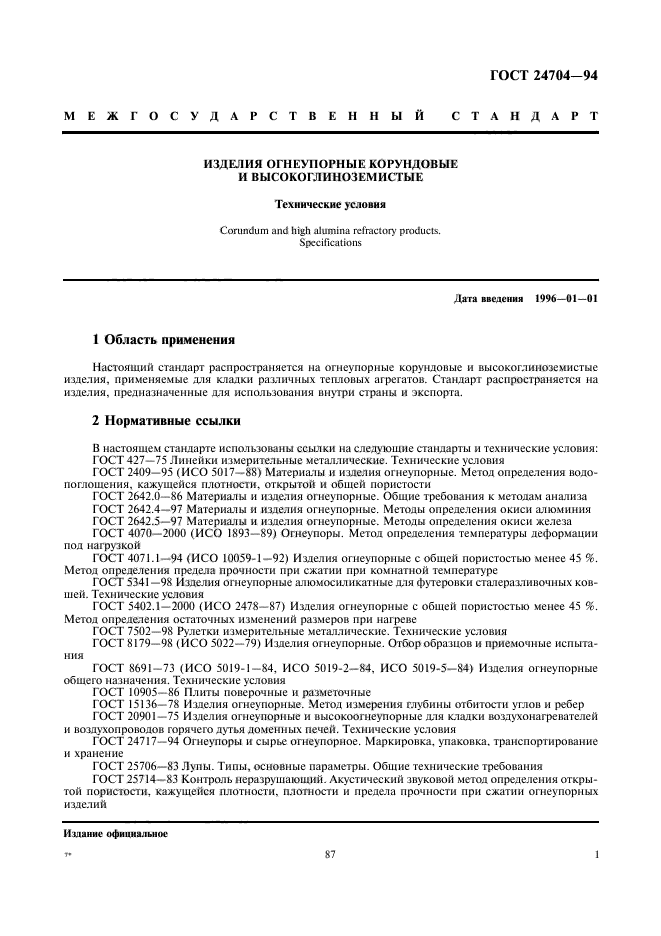

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ КОРУНДОВЫЕ И ВЫСОКОГЛИНОЗЕМИСТЫЕ

Технические условия

Corundum and high alumina refractory products. Specifications

Дата введения 1996—01—01

1    Область применения

Настоящий стандарт распространяется па огнеупорные корундовые и высокоглиноземистые изделия, применяемые для кладки различных тепловых агрегатов. Стандарт распространяется на изделия, предназначенные для использования внутри страны и экспорта.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки наследующие стандарты и технические условия: ГОСТ 427-75 Линейки измерительные металлические. Технические условия ГОСТ 2409-95 (ИСО 5017—88) Материалы и изделия огнеупорные. Метод определения водо-поглощения, кажущейся плотности, открытой и общей пористости

ГОСТ 2642.0-86 Материалы и изделия огнеупорные. Общие требования к методам анализа ГОСТ 2642.4-97 Материалы и изделия огнеупорные. Методы определения окиси алюминия ГОСТ 2642.5-97 Материалы и изделия огнеупорные. Методы определения окиси железа ГОСТ 4070-2000 (ИСО 1893—89) Огнеупоры. Метод определения температуры деформации под нагрузкой

ГОСТ 4071.1-94 (ИСО 10059-1—92) Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре

ГОСТ 5341-98 Изделия огнеупорные алюмосиликатные для футеровки сталеразливочных ковшей. Технические условия

ГОСТ 5402.1-2000 (ИСО 2478—87) Изделия огнеупорные с общей пористостью менее 45 %. Метод определения остаточных изменений размеров при нагреве

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия ГОСТ 8179-98 (ИСО 5022—79) Изделия огнеупорные. Отбор образцов и приемочные испытания

ГОСТ 8691-73 (ИСО 5019-1-84. ИСО 5019-2-84. ИСО 5019-5-84) Изделия огнеупорные общего назначения. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные

ГОСТ 15136-78 Изделия огнеупорные. Метод измерения глубины отбитости углов и ребер ГОСТ 20901-75 Изделия огнеупорные и высокоогнеупорные для кладки воздухонагревателей и воздухопроводов горячего дутья доменных печей. Технические условия

ГОСТ 24717-94 Огнеупоры и сырье огнеупорное. Маркировка, упаковка, транспортирование и хранение

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования ГОСТ 25714-83 Контроль неразрушающий. Акустический звуковой метод определения открытой пористости, кажущейся плотности, плотности и предела прочности при сжатии огнеупорных изделий

И иание официальное

87

1

ГОСТ 24704-94

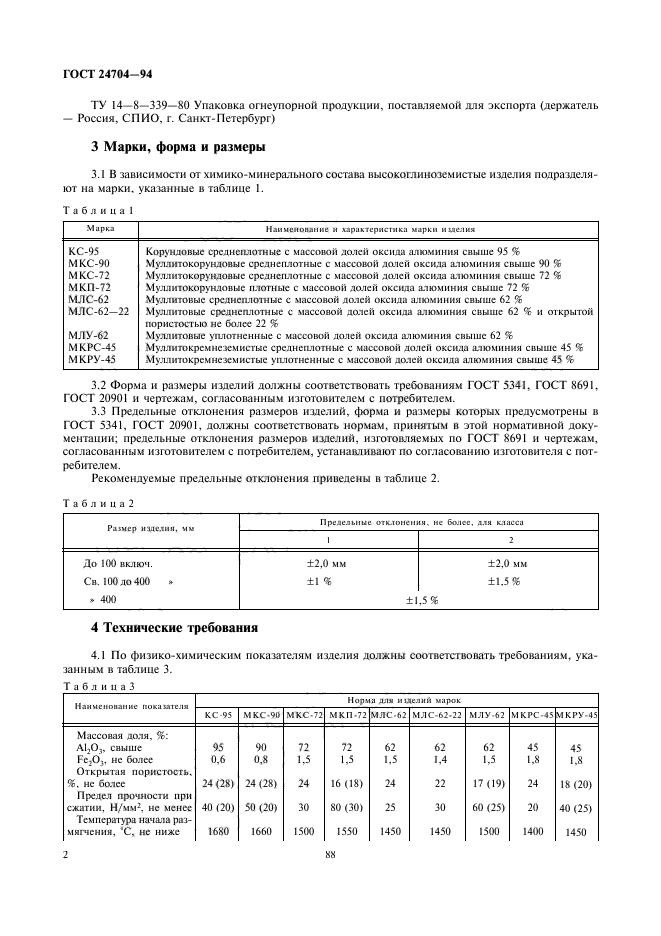

ТУ 14—8—339—80 Упаковка огнеупорной продукции, поставляемой для экспорта (держатель — Россия, СПИО, г. Санкт-Петербург)

3 Марки, форма и размеры

3.1 В зависимости от химико-минерального состава высокоглиноземистые изделия подразделяют на марки, указанные в таблице 1.

3.2    Форма и размеры изделий должны соответствовать требованиям ГОСТ 5341. ГОСТ 8691. ГОСТ 20901 и чертежам, согласованным изготовителем с потребителем.

3.3    Предельные отклонения размеров изделий, форма и размеры которых предусмотрены в ГОСТ 5341. ГОСТ 20901, должны соответствовать нормам, принятым в этой нормативной документации; предельные отклонения размеров изделий, изготовляемых по ГОСГ 8691 и чертежам, согласованным изготовителем с потребителем, устанавливают по согласованию изготовителя с потребителем.

Рекомендуемые предельные отклонения приведены в таблице 2.

4 Технические требования

4.1 По физико-химическим показателям изделия должны соответствовать требованиям, указанным в таблице 3.

ТаблицаЗ

ГОСТ 24704-94

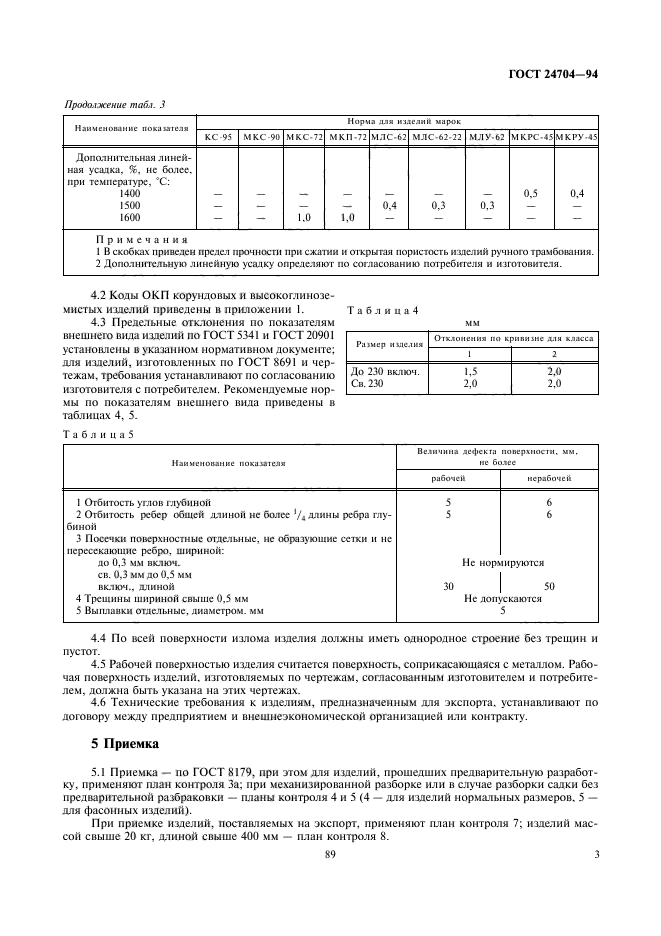

4.4    По всей поверхности излома изделия должны иметь однородное строение без трещин и пустот.

4.5    Рабочей поверхностью изделия считается поверхность, соприкасающаяся с металлом. Рабочая поверхность изделий, изготовляемых по чертежам, согласованным изготовителем и потребителем, должна быть указана на этих чертежах.

4.6    Технические требования к изделиям, предназначенным для экспорта, устанавливают по договору между предприятием и внешнеэкономической организацией или контракту.

5 Приемка

5.1 Приемка — по ГОСТ 8179. при этом для изделий, прошедших предварительную разработку, применяют план контроля За; при механизированной разборке или в случае разборки садки без предварительной разбраковки — планы контроля 4 и 5 (4 — для изделий нормальных размеров. 5 — для фасонных изделий).

При приемке изделий, поставляемых на экспорт, применяют план контроля 7; изделий массой свыше 20 кг, длиной свыше 400 мм — план контроля 8.

89    3

ГОСТ 24704-94

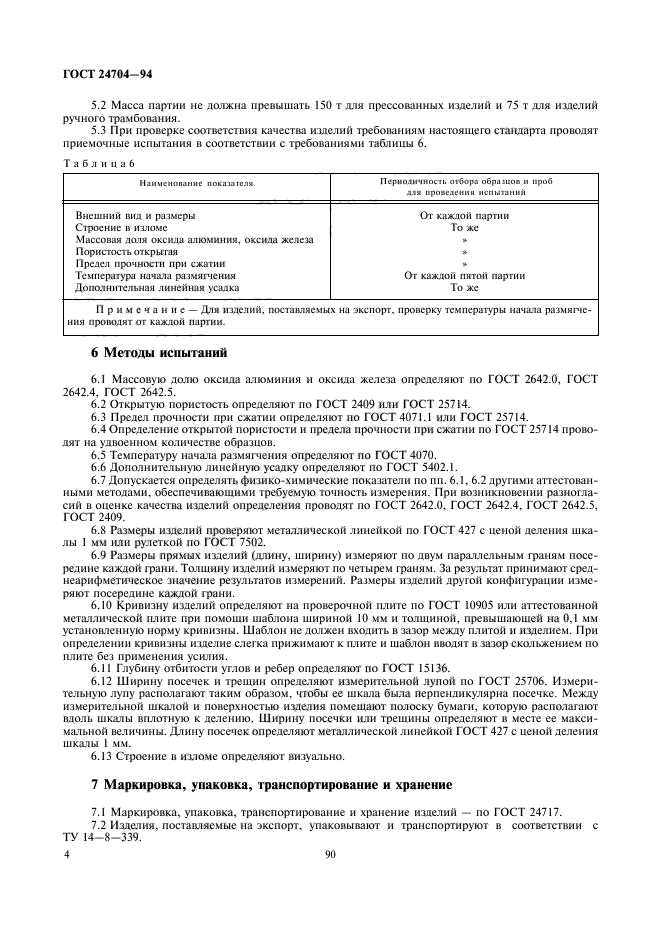

5.2    Масса партии не должна превышать 150 т для прессованных изделий и 75 т для изделий ручного трамбования.

5.3    При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемочные испытания в соответствии с требованиями таблицы 6.

6 Методы испытаний

6.1    Массовую долю оксида алюминия и оксида железа определяют по ГОСТ 2642.0, ГОСТ 2642.4, ГОСТ 2642.5.

6.2    Открытую пористость определяют по ГОСТ 2409 или ГОСТ 25714.

6.3    Предел прочности при сжатии определяют по Г ОСТ 4071.1 или ГОСТ 25714.

6.4    Определение открытой пористости и предела прочности при сжатии по ГОСТ 25714 проводят на удвоенном количестве образцов.

6.5    Температуру начала размягчения определяют по ГОСТ 4070.

6.6    Дополнительную линейную усадку определяют по ГОСТ 5402.1.

6.7    Допускается определять физико-химические показатели по пп. 6.1, 6.2 другими аттестованными методами, обеспечивающими требуемую точность измерения. При возникновении разногласий в оценке качества изделий определения проводят по ГОСТ 2642.0. ГОСТ 2642.4. ГОСТ 2642.5, ГОСТ 2409.

6.8    Размеры изделий проверяют металлической линейкой по ГОСТ 427 с ценой деления шкалы I мм или рулеткой по ГОСТ 7502.

6.9    Размеры прямых изделий (длину, ширину) измеряют по двум параллельным граням посередине каждой грани. Толщину изделий измеряют по четырем граням. За результат принимают среднеарифметическое значение результатов измерений. Размеры изделий другой конфигурации измеряют посередине каждой грани.

6.10    Кривизну изделий определяют на проверочной плите по ГОСТ 10905 или аттестованной металлической плите при помоши шаблона шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Шаблон не должен входить в зазор между плитой и изделием. При определении кривизны изделие слегка прижимают к плите и шаблон вводят в зазор скольжением по плите без применения усилия.

6.11    Глубину отбитости углов и ребер определяют по ГОСТ 15136.

6.12    Ширину посечек и трещин определяют измерительной лупой по ГОСТ 25706. Измерительную лупу располагают таким образом, чтобы ее шкала была перпендикулярна посечке. Между измерительной шкалой и поверхностью изделия помещают полоску бумаги, которую располагают вдоль шкалы вплотную к делению. Ширину посечкн или трещины определяют в месте ее максимальной величины. Длину посечек определяют металлической линейкой ГОСТ 427 с ценой деления шкалы I мм.

6.13    Строение в изломе определяют визуально.

7 Маркировка, упаковка, транспортирование и хранение

7.1    Маркировка, упаковка, транспортирование и хранение изделий — по ГОСТ 24717.

7.2    Изделия, поставляемые на экспорт, упаковывают и транспортируют в соответствии с ТУ 14-8-339.

90

4

ГОСТ 24704-94

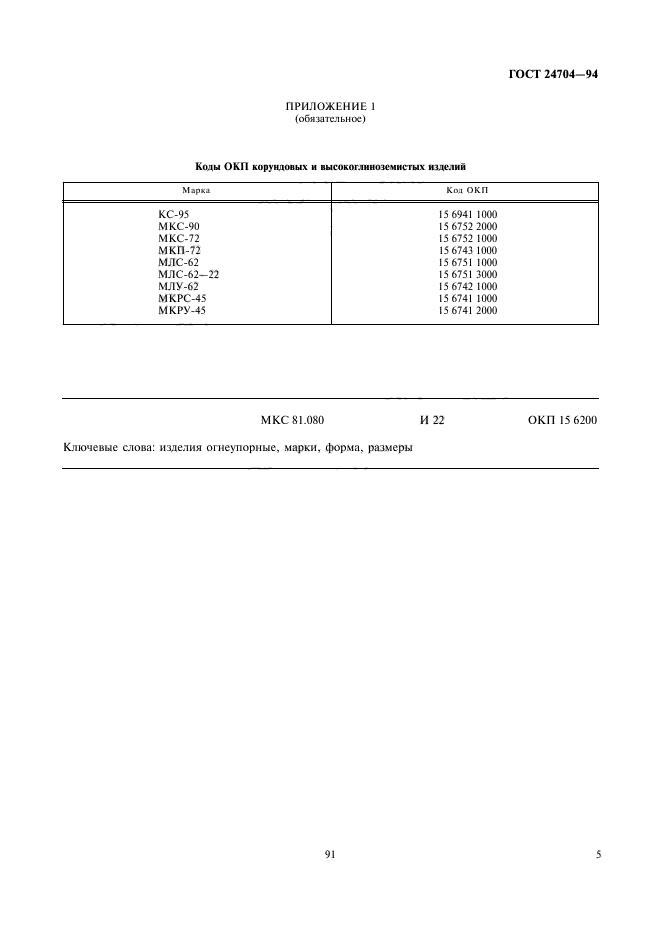

ПРИЛОЖЕНИЕ 1 (обязательное)

МКС 81.080    И    22    ОКП    15    6200

Ключевые слова: изделия огнеупорные, марки, форма, размеры
