государственный стандарт СОЮЗА ССР

СВЕТОФИЛЬТРЫ, СВЕТОФИЛЬТРЫ-ЛИНЗЫ, ЛИНЗЫ, РАССЕИВАТЕЛИ И ОТКЛОНЯЮЩИЕ ВСТАВКИ СТЕКЛЯННЫЕ ДЛЯ СИГНАЛЬНЫХ ПРИБОРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24179-80

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА с с г

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24179-80

Издание официальное

МОСКВА—1980

РАЗРАБОТАН Министерством путей сообщения ИСПОЛНИТЕЛИ

В С. Скабапланович, А. А Шляиин, В Г. Рачков*. Г. Ю. Боровченкс, А. Г. Родионоо, А. Н. Помозоаа

ВНЕСЕН Министерством путей сообщения

Член Коллегии К. В- Kyiwce

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21 мая 1980 г. № 2266

УДК 681.7.064.4:004.154 Группа П47

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВЕТОФИЛЬТРЫ. СВЕТОФИЛЬТРЫ-ЛИНЗЫ. ЛИНЗЫ, РАССЕИВАТЕЛИ И ОТКЛОНЯЮЩИЕ ВСТАВКИ СТЕКЛЯННЫЕ ДЛЯ СИГНАЛЬНЫХ ПРИБОРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

ГОСТ

24179—80

Взамен

Технические условия

Glass filters, filter-lcnscs. lenses, disperscrs and delecting insertion for railway transport light-signal SpvcMica^tons

ОКП 592730

ГОСТ 8S47—6*. ГОСТ 11949-71. ГОСТ 8548-69. ГОСТ 11950-69, ГОСТ 8555-69, ГОСТ «281-75. ГОСТ 8557-69. ГОСТ

5.910-71

Постановлением Государственного комитета СССР по стандартам от 11 мая 1980 г. Ht 1166 срок действия установлен

« 01.07 1981 г. до 01.01 1986 г.

Нссобпюдеии« стандарта преследуете* по гаиоиу

Настоящий стандарт распространяется на стеклянные светофильтры. светофильтры-линзы, линзы, рассеиватели и отгоняющие вставки, изготовляемые в климатическом исполнении 0, категории 1 по ГОСТ 15150—f>9, предназначенные для светосигнальных приборов, применяемых на железнодорожном транспорте, и устанавливает требования к продукции, изготовляемой для нужд народного хозяйства и экспорта.

1. ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Светофильтры, светофильтры-линзы, линзы, рассеиватели и отклоняющие вставки должны изготовляться типов, указанных в табл. 1.

Издание официальное

Перепечатка воспрещена

Стр. 2 ГОСТ J417*—М

Таблица I^s

О5о»пе-ii«e типов	Шимеиокание	Ц*<т	Способ ил rot оо- ■1СИИ*	Ot.UCTb ВрхКС!1СМИ«
	Свегофклыры для фон»рей	Красный. желтый. зеленый	Вытягивание	Фонари ручные сигналь; ю-освспгтсдь-иые, светофоры локомотивные
СФ	Свегофклыры для фон»рей	Красный	Вытягивание	Фонари поездные хвостовые аккумуляторные
	Светофильтры для фонарей цилиндрические	Красный	Моллироваине	Фонари поездные хвостовые электри-чсскне
СП	Светофильтры плоские шлифовано-полированные (термостойкие)	Красный, желтый, зеленый, синий, лунно-белый	Выгягнвание или прессование с последующей шлифовкой и полировкой	Светофоры прожекторные
свв	Светофильтры вогнуто-выпуклые	Красный, желтый, зеленый, синий. лунно-белый	Прессование	Фонари сигнальные семафоров, дисков и щитов
		Красный, желтый		Фонари сигнальные локомотивные
сл	Светофильтры- линзы	Красный. желтый, зеленый, синий, лунно-белый	Прессование	Спстофоры линзовые и типа «Метро»
		Зеленый		Указатели маршрутные. фонари сигнальные
СЛР	Светофильтры-линзы с рассеивающими борозд	Красный		Фонари поездные вагонные сигнальные, указатели гидравлических колонок
СЛР	ками	Желтый	Прессование	Указатели стрелочные
ЛР	Линзы с рассеивающими борозд-хами	Бесцветный		Фонари аоезхаыс вагонные сигнальные

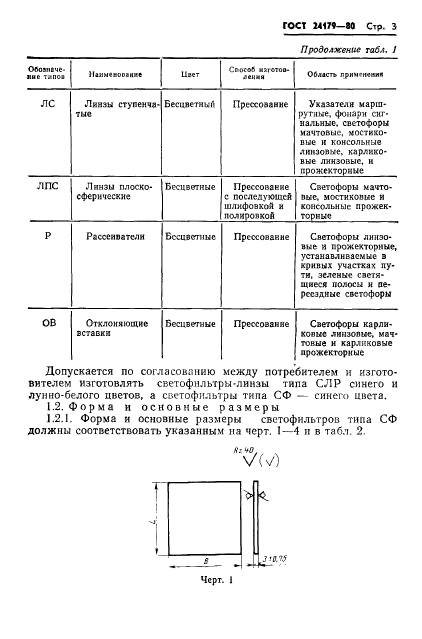

ГОСТ 24179—SO Стр. 3

Продолжение табл. I

Обоямче-икс unci	Наимсвооаике	Цвет	CD6C4& М2ЮТОО-JtUMfl	Облает* прижп<вля
ЛС	Линзы ступенчатые	Бесцветный	Прессование	Указателя маршрутные, фонари сигнальные. светофоры мачтовые, мостико-вые к консольные линзовые, карликовые линзовые, н прожекторные
Л ПС	Линзы плоско-сферические	Бесцветные	Прессование с последующей шлифовхоЯ и полировкой	Светофоры мачтовые, мостиковые и консольные прожекторные
р	Рассеиватели	Бесцветные	Прессование	Светофоры линзовые и прожекторные, устанавливаемые э кривых участках пути, зеленые светящиеся полосы и переездные светофоры
ов	Отклоняющие вставка	Бесцветные	Прессование	Светофоры карликовые линзовые, мачтовые н карликовые прожекторные

Допускается по согласованию между потребителем и изготовителем изготовлять светофильтры-линзы типа СЛР синего и лунно-белого цветов, а светофильтры типа СФ — синего циста. 1.2. Форма и основные размеры 1.2.1. Форма и основные размеры светофильтров типа СФ должны соответствовать указанным на черт. 1—4 и в табл. 2.

Их чо.

Стр. 4 ГОСТ 24179-80

Пример условного обозначения плоского прямоугольного светофильтра типа СФ, класса Б. красного цвета, размером 76X75 мм:

Светофильтр СФ Б К 75X75 ГОСТ 24179-80

Ъ 0.

«-Г t— —

Черт. 2

Пример условного обозначения плоского светофильтра с двумя срезами типа СФ, класса Б, зеленого цвета, размером 33X33 мм:

Светофильтр СФ Б 3 33×33 ГОСТ 24179-80

Черт. 3

Пример условного обозначения плоского круглого светофильтра типа СФ, класса Л, желтого цвета, диаметром 35,5 мм:

Светофильтр СФ А Ж35.5 ГОСТ 24179-80

ГОСТ 2417f-M Сrp. 5

4tpr. 4

КгЧВ.

V(n/)

ТТГ

Пример условного обозначения цилиндрического светофильтра типа СФ, класса А, красного цвета, высотой //-115 мм:

Светофильтр СФ Л К U ГОСТ 24179-80

Стр. 6 ГОСТ 2417*—М

Таблица 2

Сорма (««тофильтрп»	Ptauipu, ыы	Цвет	Кд«с
Плоский прякоуголъ-ный LX.B	75X75	Красный, желтый. зеленый	Б
	100X85	Красный	А
Плоский со срезами LXB	33X33	Красный, желтый, зеленый	Б
Плоский круглый D	109; 35.5	Красный, желтый зеленый	А
	13&	Красный	А
Цилиндрический	115	Красный	А

1.2.2. Форма и размеры светофильтров типа СП класса А должны соответствовать указанным на черт. 5 и в табл. 3.

Таблица 3

Тишин» емтофильтр* а. ии

Цит

2±S:5

|Д£Й

‘.<ВД

Красный

Желтый

Зеленый

Синий

Луино-белый

ГОСТ 24171—М Стр. 7

Яг С. 080.

гЛ1

Пример условного обозначения светофильтра типа СП, класса А, красного цвета, диаметром 25,4 мм:

Светофильтр СП А К 25.4 ГОСТ 24179-80

1.2.3. Форма и основные размеры светофильтров типа СВВ, класса А должны соответствовать указанным на черт. бив табл. 4.

Таблица 4

мм

Л.

К.

А,

Мост светофильтра

220J.2

200

312±2

314.5-2

Красный,

желтый,

зеленый,

синий,

лунно-белый

250±2

.200

312±2

3l4.5_fc2

6±?

вй

Красный,

желтый

Стр. 8 ГОСТ 2417»—SO

Па О, ОМ.

• Размер для справок.

v(v)

Черт. 6

Пример условного обозначения светофильтров типа СВВ, класса А, красного цвета, диаметром 250 мм:

Светофильтр СВВ А К 250 ГОСТ 24179-80

1.2.4. Форма, основные размеры и переднее вершинное фокусное расстояние Sf —по ГОСТ 7427-76, светофильтров-линд типа СЛР класса А и линз типа ЛР должны соответствовать указанным на черт. 7 и в табл. б.

Таблица 5

Размеры в мм

Ten

изхслиз

Ukt

Количгстио концентрации СВГТ9

*ОГО ПСТ01Г.1

Исиишль-tiu« уг*и

|11СС(11инИЯ

» гмиэои-

-аилой ПЛОСКОСТИ (» »Л*>» CTlV рому <11 оси)

СЛР.

ЛР

Красный.

Бесцветный

,20+$:?

104.5

110., :j

19.0

4+0,2

12^е

СЛР

Красный,

желтый

165Г&?

152

1 ЮэгЭ

24.0

6,3±

-1:0.3

14°

ГОСТ 24179-80 Стр. 9

«а 0^0ВО

• Pasv.cp для справок.

V (✓)

Черт. 7

Пример условного обозначения светофильтра-линзы с рассеивающими бороздками типа СЛР, класса А диаметром 165 мм, желтого цвета:

Светофильтр-линза СЛР А Ж 165 ГОСТ 24179-80 1.2.5. Форма, основные размеры и переднее вершинное фокусное расстояние светофильтров-линз типа СЛ класса А и линз типа ЛС должны соответствовать указанным на черт. 8—11 и в табл. 6.

Таблица в
Тип К5МДЮ1	Ц»*т
J1C 70. ЛС 160. ЛС 212	Бесцветный
СЛ 70	Зеленый
&МЗ&М	Красный, зеленый, желтый, синий.
	лунно-белый

Стр. 10 ГОСТ 1417*—м

V <ч/)

Черт. 8

* Размер для слрадок.

Пример условного обозначения светофильтра-лим-зы типа СЛ класса А зеленого цвета, диаметром 70 мм:

Светофильтр-линза СЛ—70 А 3 ГОСТ 24179-80

То же, линзы ступенчатой бесцветной ЛС, диаметром 70 mmi

Линза ЛС 70 ГОСТ 24179—S0

ч/М

Черт. •

* Размер для слриок.

ГОСТ 24179-80 Стр. 11

Пример условного обозначения светофильтра-линзы типа СЛ, модифицированной класса А, диаметром 139 мм, лунно-белого цвета:

Светофильтр-линза СЛ—J39M А ЛБ ГОСТ 24179-80

ЯаЧЩ

Черт. 10

\/ м

• Размер для справок.

Пример условного обозначения ступенчатой бесцветной линзы типа ЛС диаметром 160 мм:

Линза ЛС 160 ГОСТ 24179-80

Стр. 12 ГОСТ 2417*—«•

Черт, It

• Размер для справок.

Пример условного обозначения ступенчатой бесцветной линзы типа ЛС диаметром 212 мм:

Линаа Л С 212 ГОСТ 24179-80

1.2.6. Форма, основные размеры и переднее вершинное фокусное расстояние линз типа ЛПС наружной и внутренней должны соответствовать указанным на черт. 12 и в табл. 7.

Таблица 7

мм

Тиаэрапмр лит	D	R		н	h
ЛПСН-212	212*1.2	174-г; 1	303а 5	40	«Й.5
ЛПСВ-113	113^1,0	901:0. 7	J5»=t=3	23	3±0,5

ГОСТ 24179—SO Стр. 15

ЯгО.ОЖ

Черт. 12

V (✓)

• Размер для справок.

Пример условного обозначения плоскосферической наружной линзы типа ЛПС, диаметром 212 мм:

Линза ЛПСН-212 ГОСТ 24179-80 1.2.7. Форма н основные параметры и размеры рассеивателей должны соответствовать указанным на черт. 13—15 и в табл. 8.

Стр. 14 ГОСТ 24179-М

7м

Черт. 13

• Размер для справок.

Пример условного обозначения одностороннего рассеивателя Р1—10:

Рассеиватель Р1-10 ГОСТ 24179-80

квселл

v(v>

!__г_

* Размер доя справок.

Черт. 14

ГОСТ 24179—«О Стр. 15

Пример условного обозначения двухстороннего рассеивателя Р2—5—25:

Рассеиватель Р2—5—25 ГОСТ 24179-80

ясном

V М

Черт. 15

Пример условного обозначения двухстороннего рассеивателя Р2—14—14:

Рассеиватель Р2—14-14 ГОСТ 24179-80

Таблица 8

Исполн»нс и обозм- 4«4MV р»ССИ1*Т СЛ«Й		1тол рлсиим-ммв спетомго ПОТОК! В ОЛИУ сторону от оо-TMStCtOA оси «другую сторону а,. П« м<н««	Дилмегр D. ми	Шири на (&ОМКИ Ь. мм	Толщи на К\|Ю**М к. ии	Толди-НЛ nt-cyiutro ело* а, им	Вмсота р!СС*Н-МТ»Л» Н. ИИ	Кояичктшо pt («ямища 60-роалок
• 2 о Ъ х	PI—10	10*						11
С СВ _Бв ■J о	Pl-20	20“	228 5⁺?^,S	ю	7г=1			12
о °-	PI-30	30°	‘ —1Л		7г=1	4	30	14
£ 1> й *	P2—5—25	5’. 25^е						10
g.5 I^s—	P2-14—14	14^е. 14^е	I65±»‘j					7
g.5 I^s—	P2—30-40	30°. 40¹	I65±»‘j	3			—	13

Crp. 16 ГОСТ 14179-80

1.2.8. Отклоняющие вставки должны быть изготовлены с номинальным углом рассеивания 30^е. Форма, основные параметры и размеры отклоняющих вставок должны соответствовать указанным ка черт. 16.

* Размер для справок.

Черт. 16

Пример условного обозначения отклоняющей вставки диаметром 52 мм:

OR 52 ГОСТ 24179-80

1.3. Основные параметры

1.3.1. Оптические свойства линз и светофильтров-линз оценивают светотехнической характеристикой — силой света свстооп-тнческой системы, составленной из линзы или светофильтра-лннэы, и контрольной лампы ЖС 12—16 или ЖС 12—15 по ГОСТ 11085-69.

Контрольная лампа ЖС 12—15 должна иметь номинальное значение средней сферической силы света, равное 10 кд. длину тела накала 4,8±0,3 мм диаметром 0,7±0,05 мм.

1.3.2. Сила спета по оптической оси и под углами рассеивания светофильтров-линз и линз в сочетании с контрольной лампой ЖС 12—15 должна соответствовать значениям, указанным в та6л 9, 10.

1.3.3. Сила света по оптической оси и под углами рассеивания в горизонтальной плоскости рассеивателя в сочетании с комплектом линз по ГОСТ 11947—/8 (черт. 17, 18) и контрольной лампой в процентах от осевой силы света того же комплекта линз без рассеивателя должна соответствовать значениям, указанным в табл. 11.

ГОСТ 2417V—80 Стр. 17

Таблица 9

Диаметр емтофаимро*-•ин» и лап, мм					Сччл света > ч <т сипы споти п<> оптической оса вид углами
Диаметр емтофаимро*-•ин» и лап, мм	Красного цвета	ЖмтСго цвета	Зеланого 11»«Т»	Bccuicn:	0»	S.5-	7*
70	70	170	100	6-Ю	100	50	5
120	<Ю	200	120	«00		80	35
163	150	350	200	1300		80	50

Таблица 10

Тип срето^лдьтуо-лии’Ш и линзы	Цвет свеюсвлугра-линзи и линзы	Оссви сила света, ка, не «*«• исс
	Красный	660
СЛ-139М	Желтый	1600
СЛ-139М	Зеленый	750
	Синий	50
	Лунно-белый	1400
ЛС 212	Бесцветный	24000
ЛС 160	Бесцветный	SOW
Л ПСИ-212	Бесцветный	20000
лпсв-мз	Бесцветный	10000

Таблица 11

Исголиепие рлссеим! елей	Полный угол р«сс« екания ««. »•
Исголиепие рлссеим! елей	Полный угол р«сс« екания ««. »•	0″	>•	5®	«с*	14*	20*
PI—10	10°	50	33	—	1.5	—	—	—
Р1-20	20°	30	28	—	3,5	—	0,5	—
Р1-30	30^е	20	20	—	10	—	3.5	1,5
Р2—5-25	5°	40	38	7	—	—	—	—
Р2—5-25	25°	40	25	—	5.5	—	4.0	—
7 £	14° 14°	30	—	18	6	1.5	—	—
Р2-30—40	30°	10	—	8	8	—	1	1
Р2-30—40	40°	10	—	8	8	—	6	1

Стр. 18 ГОСТ 2417$—90

/-с^офильтр-динза СЛ139М; ?—и*ружяая бкамти ля лтд ЛС 212; ^-расс^иизтелн Р1—10. Р1—20. PI—».

Р2—5—25.

Черт. 17

ГОСТ 24179—М Стр. 19

/ светофнлыр-лиим СЛ-139М: ?—шруаяи «квветп»»

лимв ЛЫЫУ. J—раесеммтма Р2—М—N. И—30—«0.

Черт. 18

1.3.4. Сила света по оптической оси и под углами отклонения в вертикальной плоскости отклоняющей вставки совместно с центральной зоной комплекта линз карликового линзового светофора— по ГОСТ 11947-78 и контрольной лампой (черт. 19) в процентах от осевой силы света той же центральной зоны системы без отклоняющей вставки должна соответствовать значениям, указанным в табл. 12.

Таблица 12

УгЫ ОТЫОМСИМ *грх от олтечсскоА <хи	Сш«1 с at гг. к. ке меи«*
0*	г. оо
5^е	5.50
15*	4.50
20»	2.50
30^е	0.25

Стр. 20 ГОСТ 14179-80

1}:М

rm т

I — иаоулиая ступгпчгпя диил ЛС 190: 2 — свп^илкт^им!» СЛ 139 М. 3 — опмаояиама аст*»ка ОВ: 4 — кркый нвмро-зр>чный мрак.

Черт. 19

2. ТЕХНИЧЕСКИЕ ТРЕВОВЖНИЯ

2.1. Светофильтры, светофильтры-линзы, линзы, рассеиватели и отклоняющие вставки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Светофильтры, светофильтры-линзы, линзы, рассеиватели и отклоняющие вставки должны изготовляться из цветного и бесцветного силикатного технического стекла. Светофильтры и светофильтры-линзы всех типов красного цвета и типа СП желтого цвета должны изготовляться из силикатного технического стекла, окрашенного селеном и сернистым или углекислым кадмием. Стекло для светофильтров СП должно быть термостойким.

Стекло для изготовления светофильтров-линз типов С Л и СЛР допускается окрашивать в желтый цвет серой.

2.3. Бесцветные линзы типов ЛР и Л С, рассеиватели и отклоняющие вставки должны изготовляться из бесцветного силикатного технического стекла с показателем преломления, по =1,530± ±:0,005. а линзы тина ЛПС с n_D

Допускаются слабо-зеленоватый, слабо-голубоватый, слабосероватый оттенки стекла для лннз типа ЛПС.

2.4. Цветность светофильтров и светофильтров— линз определяется координатами X и >’ в системе цветовых координат XYZ, установленной .Международной комиссией по освещению в 1931 г.

Координаты цветности X н Y светофильтров и светофнльтров-лннз в сочетании с источником света должны лежать в пределах

ГОСТ 24179-80 Стр. 21

областей, указанных на графике (см. черт. 20). Координаты угловых точек допустимых областей цветности по каждому цвету должны соответствовать указанным в табл. 13.

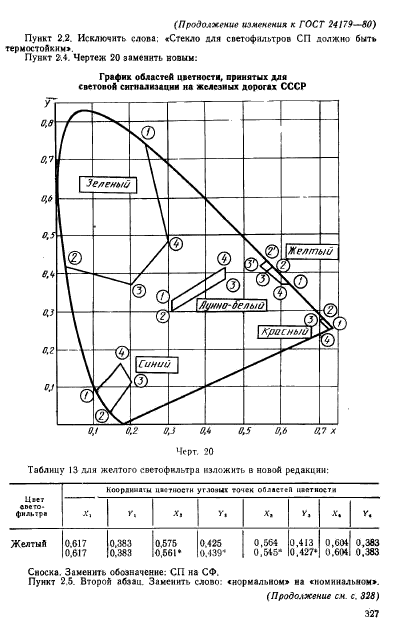

График областей цветности, принятых для световой сигнализации на железных

дорогах СССР

Черт. 20

2.5. Светофильтры и светофильтры-линзы в зависимости от применяемого в светосигнальных приборах источника света разделяют на два класса:

Л—предназначаемые для работы в светосигнальных приборах с электрическими источниками света (лампы накаливания) при нормальном напряжении днем и при пониженном напряжении ночью.

Б — предназначаемые для работы в светосигнальных приборах с керосиновыми источниками света.

Стр. 12 ГОСТ J417*-S0

Таблица 13

	Координаты адетхти угдеаых точек овяасгс цмтвостн
User с»стофид>тр*	X»	У.	*.	У.	X.	У.	х.	У.
Красный	0.735	0.265	0.710	0,290	0,704	0,290	0,725	0,267
Желтый	0,617 0,610*	0,383 0,390*	0,561 0.561	0.439 0,439	0,545 0,545	0,427 0,427	0,604 о. б.ю*	0.383 0.390*
Зеленый	0,241	0.746	0.022	0,420	0,206	0,376	0,300	0.490
Синий	0.108	0,090	0,144	0,030	0.175	0,081	0,175	0.152
Лунно-белый	0.310	0.335	0,310	0.Э06	0,450	0,390	0,450	0.420

• Для см-тофииьтров типа СП.

2.6. Светофильтры СП, СВВ и СФ класса А и светофильтры-линзы по цветности должны соответствовать требованиям п. 2.4 при двух значениях цветовой температуры источника света:

3^Г,«2856±20К при номинальном напряжении источника света;

7j-2000±20K при пониженном напряжении источника света.

Светофильтры СФ класса Б по цветности должны соответствовать требованиям п. 2.4 при цветовой температуре источника света 7′₂=2000±20К.

2.7. Значения коэффициентов пропускания светофильтров классов А и Б с соответствующим источником света должны быть не ниже значений, указанных в табл. 14.

Коэффициент пропускания желтых светофильтров СФ с государственным Знаком качества должен быть не менее 0,35 при 71 — 2856K.

2.8. Светофильтры и светофильтры-лннзы должны быть окрашены равномерно по всей толщине и поверхности и соответствовать контрольным образцам, утвержденным в установленном порядке.

Неравномерность окраски светофильтров, видимая невооруженным глазом, не допускается.

2.9. Светофильтры, светофильтры-линзы, линзы, рассеиватели и отклоняющие вставки должны быть термически стойкими и не давать трещин и посечек при перепаде температуры, указанной в табл. 15, т. е. от 20±5°С до температуры нагрева f±5° (см. табл. 15) и от температуры нагрева f±5°C до 20±5°С.

ГОСТ 2417*—80 Cip. 23

Т а бл и а а !4.

Обсонмгмкш ТИПОВ <««Т0- фИЛЬТров	Клке <овтофильтр*	Цвет сдетвфильтр*	Кбффипиеау прспу^ами. n« и*Hit
Обсонмгмкш ТИПОВ <««Т0- фИЛЬТров	Клке <овтофильтр*	Цвет сдетвфильтр*	при т.-жб^п к	при Г,—20W120 К
СП	А		0.Ю	.
свв	А	Красны*	0,03	—
СФ	А		о.оа	—.
СФ	Б			0,12
СП	А		0.50	_
СВВ	А	Желтый	0,23	—
СФ	А		0.23	—•
СФ	Б		““	0.25
СП	А		0.16
СВВ	А	Зелены*	0.09	—
СФ	А		0.IC	—
СФ	¹ Б			0.10
СП	А		0.013	_
СВВ	А	Синий	0.008	—
СФ	А		0.003	—
СФ	Б		—	0,008
СП СВВ	А А	Лунно- белый	0.20 0Л0	—

Таблица 15

Н>пм«вопм1ие к тип изделий	Перст; температурь*, «С	Температура нвграв» см TOfcjuupa t 45*С
Светофильтры типов СФ и СВВ, светофильтры-лиияы, линзы (кроме типа Л ПС), рассеиватели и отклоняющие вставки	50; 60*	70; 80*
Л низы типа Л ПС	40	60
Светофильтры типа СП: зеленые	230; 235*	250; 255*
сиике	180; 165*	200; 205‘
красные, желтые, дунио-бслые	60; 65*	80; S5*

♦ Для изделий с государственный Злаком качества.

Стр. 24 ГОСТ 24479-80

2.10 Чистота рабочих поверхностей изделий типов СВВ, СЛ, СЛР, «ПС, Р, ОВ должна быть не ниже 10-го класса, типа СФ— не ниже 12-го класса, типа СП — не ниже 13-го класса и типа Л ПС не ниже 14-го класса по ГОСТ 2789-73.

2.11. В светофильтрах, светофильтрах-линзах, линзах, рассеивателях и отклоняющих вставках не допускаются: сколы и щербины (выемки в кромке); инородные включения;

узловая свиль, имеющая головку — каплю нерастворнвшейся шихты (шлир);

свиль, видимая в проходящем свете для светофильтров типов СП и СФ;

свиль, снижающая термостойкость ниже значений, указанных

в п. 2.9;

посечкн. трещины, царапины (кроме волосных); открытые пузыри и внутренние непрозрачные (щелочные); воздушные пузыри, продавливаемые острием стальной иглы; воздушные пузыри в сосредоточенном виде размерами по наибольшему измерению до 0.8 мм, а для светофильтров типа СП — до 0,2 мм (мошка);

заусенцы режущие, а также нережущие в местах разъема пресс-форм у изделий, предназначенных для экспорта. Допускаются:

сколы и щербины в местах, закрываемых арматурой, длиной и шириной не более 2 мм и глубиной не более 1 мм для изделий типов СФ, СВВ, СЛ, СЛР, ЛР, ЛС, Р, О;

сколы и шербниы. зашлифованные длиной не более 10 мм,

шириной не более 2 мм в количестве не более 3 шт. для линз ти

па ЛПСН-212 и в количестве не более 2 шт. для линз типа Л ПСВ-ИЗ;

волосные царапины в несосредоточенном виде общей длиной: не более 20 мм —для светофильтров типа СП; не более 50 мм —для светофильтров типа СФ площадью до 1 дм² и не более 150 мм—для светофильтров всех типов площадью более 1 дм*;

не более 150 мм — для линз тнпа ЛПСН-212;

не более 100 мм —для линз тнпа ЛПСВ-113;

воздушные пузыри в несосредоточенном виде размером по наибольшему измерению не более 3 мм в количестве, шт., не более: 10 —для линз тнпа ЛПСН-212;

5 —для изделий типов ЛПСВ-113, СВВ, СЛ, СЛР, ЛР, ЛС, Р;

3 — для изделий, которым в установленном порядке присвоен государственный Знак качества
