ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ МАШИНОСТРОЕНИЯ И ПРИБОРОСТРОЕНИЯ

МЕТОДЫ ИСПЫТАНИЙ НА ГЕРМЕТИЧНОСТЬ. ОБЩИЕ ТРЕБОВАНИЯ ГОСТ 24054—80 Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

Изменение № 1 ГОСТ 24054-80 Изделия машиностроения и приборостроения.

Методы испытаний на герметичность. Общие требования

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 20.08.90 № 2427

Дата введения 01.07.91

Вводную часть изложить в новой редакции: «Настоящий стандарт устанавливает общие требования к выбору методов испытаний на герметичность, к подготовке и проведению испытаний.

Стандарт полностью соответствует международному стандарту МЭК 68—2—17. Применяемые в стандарте термины — по ГОСТ 26790-85».

Пункты 1.1, 1.2, 2.2. Заменить слова: «степень герметичности» на «степень негерметичности». Пункт 2.4 изложить в новой редакции: «2.4. Метод должен характеризоваться наименьшим или наибольшим значением определяемой величины, которое может быть зафиксировано при заданном способе реализации метода».

Приложение 1 исключить.

Приложение 2. Примечание 1. Заменить слово: «испытаний» на «течеискания».

(ИУС № 11 1990 г.)

‘ .-vN

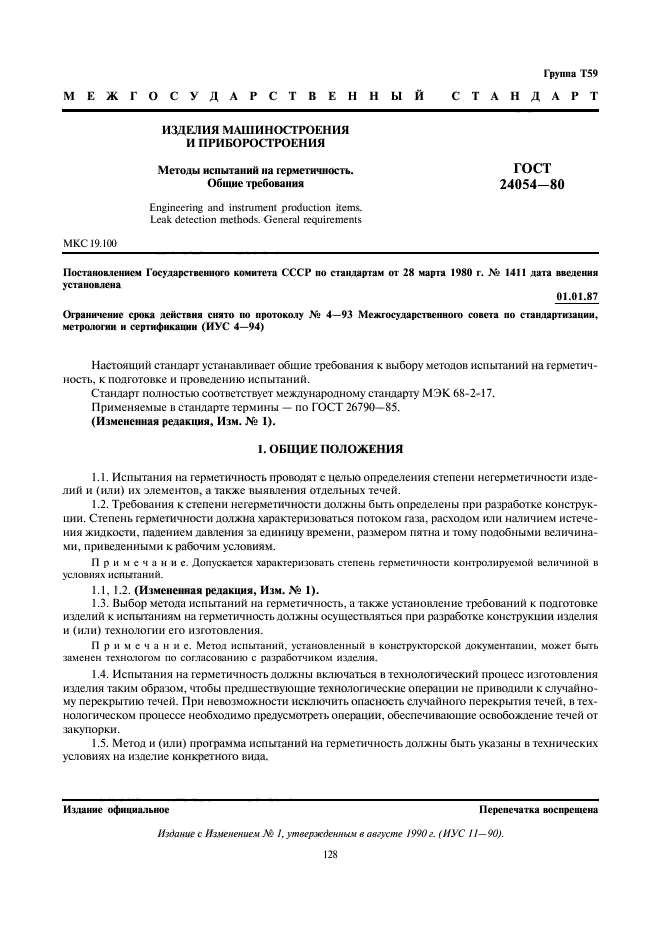

ИЗДЕЛИЯ МАШИНОСТРОЕНИЯ И ПРИБОРОСТРОЕНИЯ

Методы испытаний на г«рметичн Общие требования

Engineering and instrument pri..

Leak detection methods. General

ГОСТ

24054-80

Постановлением Государственного комитета СССР по стандартам от 28 марта 1980 г. № 1411 срок введения установлен

с 01.01.81 Проверен в 1986 г. Постановлением Госстандарта от 21.04.86 № 1015 срок действия продлен до 01.07.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает основные понятия, принципы классификации и требования, общие для методов испытаний на герметичность.

Стандарт соответствует требованиям Публикации МЭК 68—2—17.

Термины, используемые в настоящем стандарте, и их определения приведены в справочном приложении 1.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Испытания на герметичность проводят с целью определения степени герметичности изделий и (или) их элементов, а также выявления отдельных течей.

1.2. Требования к степени герметичности должны быть определены при разработке конструкции. Степень герметичности должна характеризоваться потоком газа, расходом или наличием истечения жидкости, падением давления за единицу времени, размером пятна и тому подобными величинами, приведенными к рабочим условиям.

Примечание. Допускается характеризовать степень герметичности контролируемой величиной в условиях испытаний.

1.3. Выбор метода испытаний на герметичность, а также установление требований к подготовке изделий к испытаниям на

Издание официальное Перепечатка воспрещена

Переиздание. Февраль 1987 г.

С. 2 ГОСТ 24054-80

герметичность должны осуществляться при разработке конструкции изделия и (или) технологии его изготовления.

Примечание. Метод испытаний, установленный в конструкторской документации, может быть заменен технологом по согласованию с разработчиком изделия.

1.4. Испытания на герметичность должны включаться в технологический процесс изготовления изделия таким образом, чтобы предшествующие технологические операции не приводили к случайному перекрытию течей. При невозможности исключить опасность случайного перекрытия течей, в технологическом процессе необходимо предусмотреть операции, обеспечивающие освобождение течей от закупорки.

1.5. Метод и (или) программа испытаний на герметичность должны быть указаны в технических условиях на изделие конкретного вида.

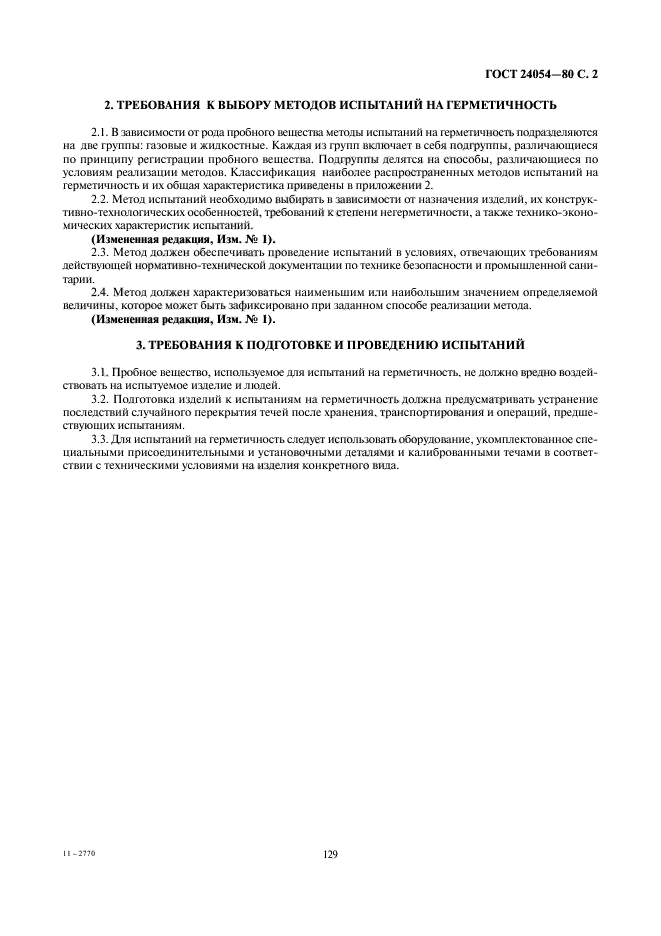

2. ТРЕБОВАНИЯ К ВЫБОРУ МЕТОДОВ ИСПЫТАНИИ НА ГЕРМЕТИЧНОСТЬ

2.1. В зависимости от рода пробного вещества методы испытаний на герметичность подразделяются на две группы: газовые и жидкостные. Каждая из групп включает в себя подгруппы, различающиеся по принципу регистрации пробного вещества. Подгруппы делятся на способы, различающиеся по условиям реализации методов. Классификация наиболее распространенных методов испытаний на герметичность и их общая характеристика приведены в справочном приложении 2.

2.2. Метод испытаний необходимо выбирать в зависимости от назначения изделий, их конструктивно-технологических особенностей, требований к степени герметичности, а также технико-экономических характеристик испытаний.

2.3. Метод должен обеспечивать проведение испытаний в условиях, отвечающих требованиям действующей нормативно-технической документации по технике безопасности и промышленной санитарии.

2.4. Метод должен характеризоваться пределами индикации, обеспечиваемыми при конкретных способах испытаний.

3. ТРЕБОВАНИЯ К ПОДГОТОВКЕ И ПРОВЕДЕНИЮ ИСПЫТАНИЙ

3.1. Пробное вещество, используемое для испытании на герметичность, не должно вредно воздействовать на испытуемое изделие и людей.

ГОСТ 24054-80 С. 3

3.2. Подготовка изделий к испытаниям на герметичность должна предусматривать устранение последствий случайного перекрытия течей после хранения, транспортирования и операций, предшествующих испытаниям.

3.3. Для испытаний на герметичность следует использовать оборудование, укомплектованное специальными присоединительными и установочными деталями и калиброванными течами в соответствии с техническими условиями на изделия конкретного вида.

С. 4 ГОСТ 24034-80

ПРИЛОЖЕНИЕ 1 Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ

Термин	Определение
Г ерметичность	Свойство конструкции или материала препятствовать проникновению жидкости, газа или пара
Течь	По ГОСТ 5197-85
Калиброванная течь	По ГОСТ 5197-85
Перекрытие течи	Временное отсутствие утечки или натекания пробного вещества через течь вследствие ее засорения и (или) заполнения влагой
Поток газа	По ГОСТ 5197-85
Предел индикации	Наименьшее или наибольшее значение определяемой величины, которое может быть зафиксировано при заданном способе реализации метода
Пробное вещество	Г аз, пар или жидкость, проникновение которых через течь регистрируют при испытаниях на герметичность
Порог чувствительности	Наименьший регистрируемый поток газообразного или расход жидкого вещества
Степень герметичности	Количественная характеристика герметичности

ПРИЛОЖЕНИЕ 2 Справочное

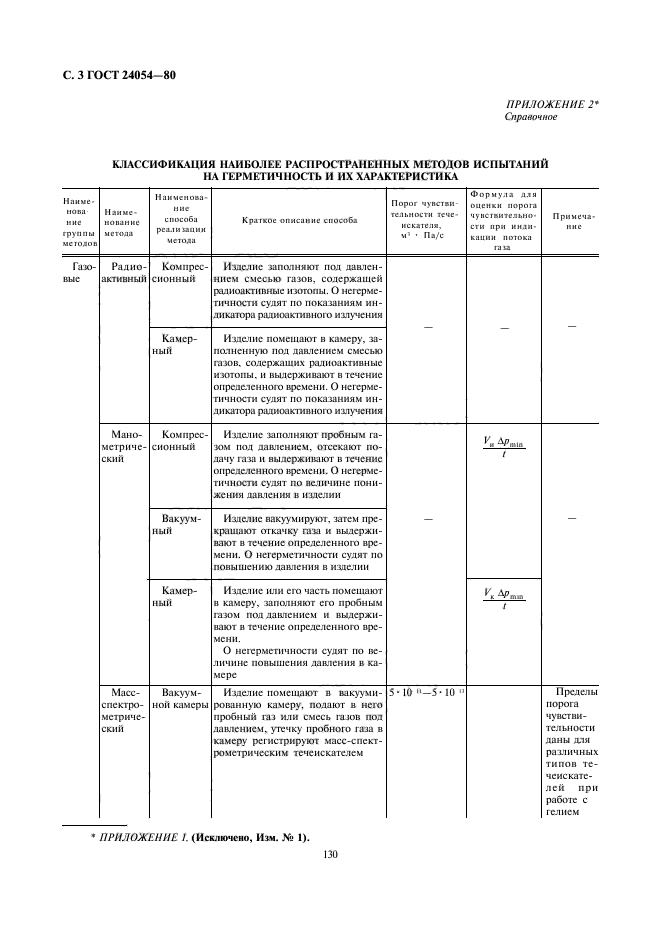

КЛАССИФИКАЦИЯ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ МЕТОДОВ ИСПЫТАНИЙ НА ГЕРМЕТИЧНОСТЬ И ИХ ХАРАКТЕРИСТИКА

Наиме

нование

группы

методов

Наименование

метода

Наименование

способа

реализации

метода

Краткое описание способа

Порог чувствительности тече-искателя, к^э« Па/с

Формула для оценки порога чувствительности при инднка* дня потока газа

Прим ечанис

Газо

вые

Радиоак

тивный

Компрес

сионный

Изделие заполняют под давлением смесью газов, содержащей радиоактивные изотопы* О неге р метичности судят по показаниям индикатора радиоактивного излучения

Камер

ный

Изделие помещают в камеру, заполненную под давлением смесью газов, содержащих радиоактивные изотопы» н выдерживают в течение определенною времени. О негерметичности судят по показаниям инднка-тора радиоактивного излучения

Продолжение

Наиме нование группы методов	Наименование метода	Наименование способа реализации метода	Краткое описание способа	Порог чувствительности тече* искателя, м^а Па/с	формула для оценки порога чувствительности при индикации потока газа	Примечание
Газо вые	Маномет рический	Компрес сионный	Изделие заполняют пробным газом под давлением, отсекают подачу газа и выдерживают в течение определенного времени, О негер-метичности судят го величине понижения давления в изделии		V iiAPmin t
		Вакуум ный	Изделие вакуумируют, затем прекращают откачку газа и выдерживают в течение определенного времени. О негер метичности судят по повышению давления в изделии		То же
		Камер ный	Изделие или его часть помещают в камеру, заполняют его пробным газом под давлением и выдерживают в течение определенного времени		УкДрт1п f

Наиме нование группы методов	Наименова и etc метода	Наименование способа реализации метода	Краткое описание способа	1 Порог чувствн-1 тельностн тсче-искателя, м³ * Па/с	Формула для оценки порога чувствительности при индикаций погода газа	Примечание
Газо вые			О негерметичности судят по величине повышения давления в каморе
	Масс- спектро метричес кий	Вакуумной камеры	Изделие помещают в вакуумированную камеру, подают в него пробный газ или смесь газов под давлением, утечку пробного газа в камеру ре г исгр ярую т маес-спектрометрическим те-чеискателем	5-10-¹¹—б-Ю-¹¹		Пределы порога чувствительности даны для различных типов течеискателей при работе с гелием
		Накопления при атмосферном давлении	Изделие помещают в чехол или камеру, заполненную атмосферным воздухом, и подают в пего пробный газ или смесь газов под давлением и выдерживают в те ч ение о пределен но го времени, затем в камеру вводят щуп, соединенный с масс-спектрометрическим течеискате-лем₊ О негерметичности судят по показаниям тсчеискателя	То же		То же

Продолжение

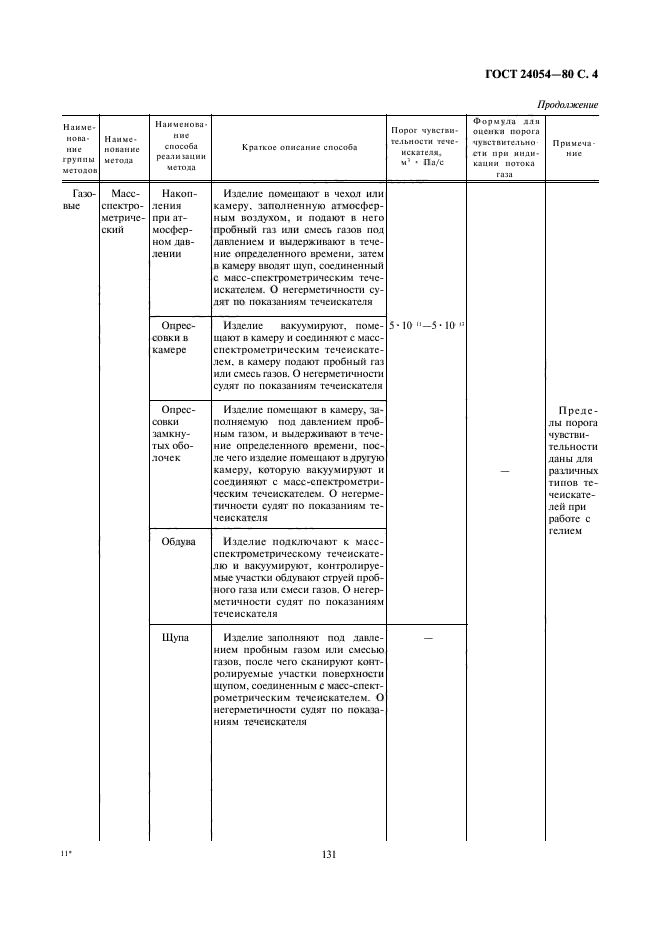

Найме* ковакяе группы методов	Наименование метода	Наименование способа реализации метода	Краткое описание способа	Порог чувства цельности тече* искателя, м^а — Па/с	Формула для оценки порога чувствнтель-ностн при индика-1 цни потока газа	Примечание
Газо вые		Опрессовки в камере	11з дел ие в а к у ум и ру -ют» помещают в камеру и соединяют с масс-спектромстричсским те-чеискателем, в камеру подают пробный газ или смесь газов. О негерметичности судят по показаниям течеискателя	5-10—¹¹—-5-Ю~¹³		Пределы порога чувствительности даны для различных типов течеиска-телей прн работе с гелием
		Опрессовки замкнутых оболочек	Изделие помещают в камеру, заполняемую под давлением пробным газом, и выдерживают в течение определенного времени, после чего изделие помещают в другую камеру, которую вакуумируют и соединяют с масс-спектрометрическим те чеискателем. О негерметичности судят по показаниям течеискателя	То же		То же
		Обдува	Изделие подключают к масс-спектрометрическому течеискателю и	5.10-‘¹—5*10-^\|J		Пределы порога чуыствителъ-ностн даны для

Продолжение
Наиме нование группы методов	Нанмснование метода	На нм ей о&а пне саособа реалнзаинк метода	Краткое описание способа	Порог чувствительности тече* искателя, м^а * Па/с	Формула для оценки порога чувствительности нрн индикации потока газа	Примечание
Газо вые			в аку у м и ру ют, контрол н-руеыые участки обдувают струей пробного газа или смеси газов* О негерметичности судят по показаниям те-чеискателя			различных типов течеискатслей при работе с гелием
		Щупа	Изделие заполняют под давлением пробным газом или смесью газов, после чего сканируют контролируемые участки поверхности щупом, соединенным с масс-спeft-трометрическим течеис-кателем. О негерметичности судят по показаниям течеискателя		То же		То же
	Галоген ный	Щупа	Из дел ие э а п ол н яют под давлением галоидо-со держащцм пробным газом (фреоном, четы-рсххлористым углеродом и др*) или смесью газов, после чего сканируют контролируемые участки щупом галогенного течеискателя, О негерметичности судят по по^азэндош течеискателя	ю-⁷			Порог чувствительности дан чля фреона-12
							продолжение

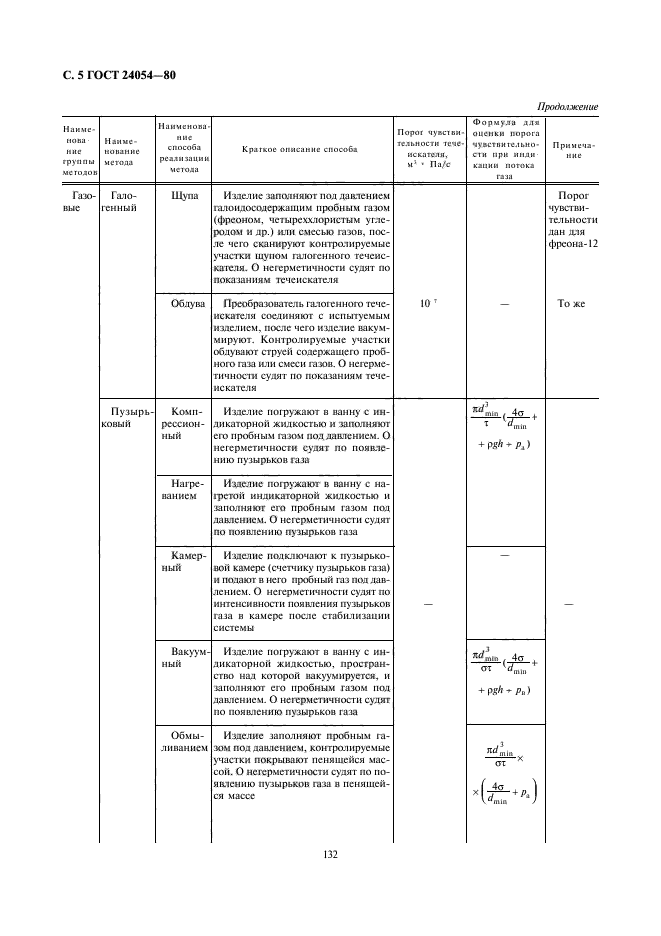

Наиме нование группы методов	Наименование метода	Наименование способа реализации метода	Краткое описание способа	Порог чувстви* тельности течеискателя, . nafc	Формула для оценки порога чувствительности при индикации потока газа		Примечание
Газо вые	Галоген ный	Обдува	Преобразователь галогенного течеискателя соединяют с испытуемым изделием, после чего изделие вакуумируют. Контролируемые участки обдувают струей галоидосодержащего пробного газа или смеси газов. О негерметичности судят по показаниям течеискателя	10″‘			То же
	Пузырь ковый	Компрес- СНШШЫЙ	Изделие погружают в ванну с индикаторной жидкостью и заполняют его пробным газом под давлением. О негерметичности судят по появлению пузырьков газа		^я^т1п/ 4<Т Т V dmin + Р5^ + Ра J
		Нагрева нием	Изделие погружают в ванну с нагретой индикаторной жидкостью и заполняют его пробным газом под давлением. О негерметичности судят по появлению пузырьков газа		То же

Нанке’ нованис группы методов	Наименование метода	Наименование способа реализация метода	Краткое описание способа	Порог чувствительности тече-искателя, ы³ — Па/с	Формула для оценки порога чувствительности прк нпднка* цнн потока газа	Примечание
Газо вые	Пузырь ковый	Камерный	Изделие подключают к пузырьковой камере (счетчику пузырьков газа) и подают в него пробный газ под давлением. О негерметичио-сти судят по интенсивности появления пузырьков газа в камере после стабилизации системы
		Вакуум-нм Г1	Изделие погружают в ванну с индикаторной жидкостью, пространство над которой вакуу-мируется, и заполняют его пробным газом под давлением, О негерметичности судят по появлению пузырьков газа		^л^т1п/ 4а 0Т \ dmiD	—
		Обмыли-	Изделие заполняют пробным газом под давлением, контролируемые участки покрывают пенящейся массой. О негерметичности судят по появлению пузырьков газа в пенящейся массе	—	4<г 1	—
					<тг ' tfmin ^+Рл}	Продолжение

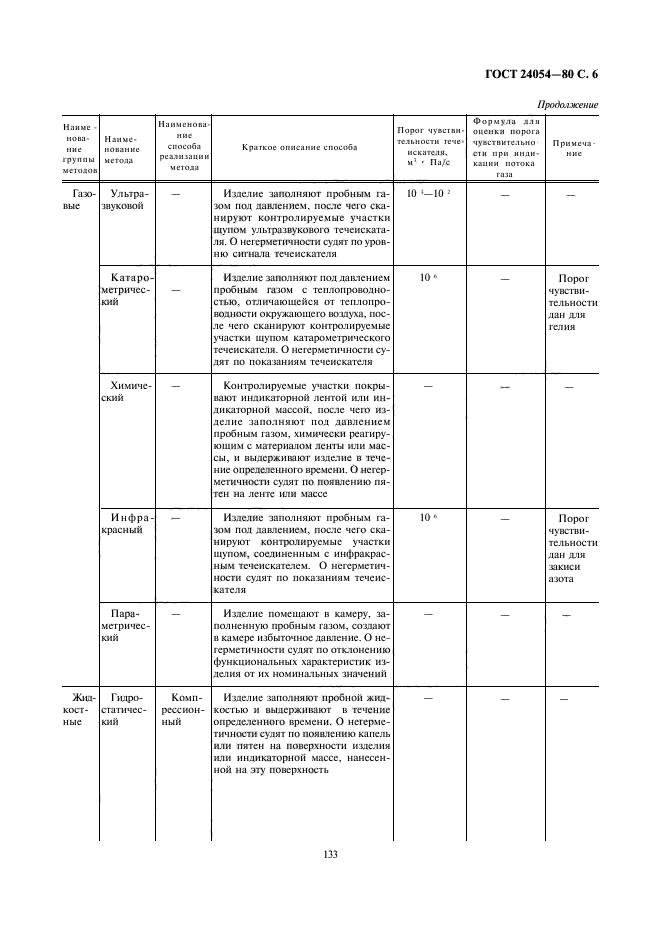

Наяме-нованне группы методов	На именован не метода	Наименование способа реализации метода	Краткое описание способа	Порог чувствительности тече* искателя, м^а * Па/с	Формула для оценки порога чувствительнее™ при нндика* цнн потока газа	Примечание
Газо вые	Ультра звуковой		Изделие заполняют пробным газом под давлением, после чего сканируют контролируемые участки щупом ультразвукового течеискателя. О негерметичности судят по уровню сигнала тече-искателя	10-1—Ю-г
	Катаро- метричес кий		Изделие заполняют под давлением пробным газом с теплопроводностью, отличающейся от теплопроводности окружающего воздуха, после чего сканируют контролируемые участки щупом катаро-метрнческого тсченскате-ля. О негерметичности судят по показаниям течеискателя	ю-«		Порог чувствительности дан для гелия
	Химиче ский		Контролируемые участки покрывают индикаторной лентой или индикаторной массой, после чего нэделне заполняют под давлением			—

■ Продолжение
Наиме нование группы истодов	Наименование метода	Наименование способа резлнзацнн метода	Краткое описание способа	Порог чувствительности Т(*ЧП • искателя, м⁵ — Па/с	Формула для Оленин порога чуветвигель-ности при индикации потока гиза	Л гж.чечаиие
Газо вые			пробным газом, химически реагирующим с материалом лапты или массы, и выдерживают изделие в течение определенного времени. О негерметичности сулят по появлению пятен на лепте или массе
	Инфра красный		Изделие заполняют пробным газом под давлением, после чего сканируют контролируемые участки щупом, соединенным с инфракрасным течеискателем. О нсгер-метичности судят по показаниям течеискателя	ю-°		Порог чувствительности дан для закиси азота
	Парамет рический		Изделие помещают в камеру, заполненную пробным газом, создают в камере избыточное давление. О негерметичности судят по отклонению функциональных характеристик изделия от их номинальных значений			П родолжение

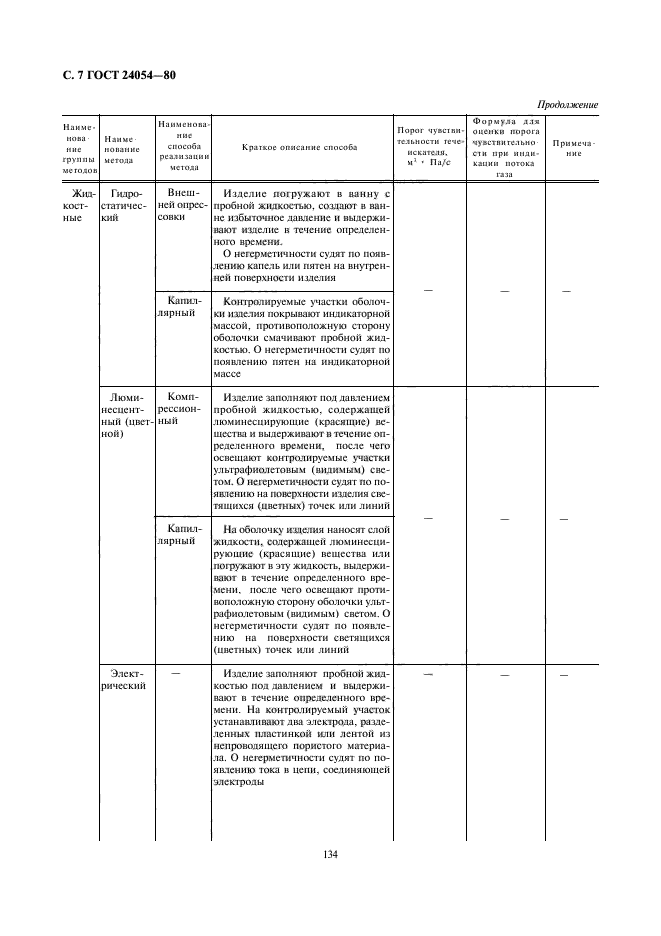

Наиме нование группы методов	Наименование метода	Наименование способа реализации метода	Краткое описание способа	Порог чувстяи-т’елъиостн течеискателя, м¹ Па/с	Формула для оценки порога чувствительности при индикации потока газа	Примечание
Жид костные	Гидростатически й	Компрес сионный	Изделие заполняют пробной жидкостью и выдерживают в течение определенного времени. О негерметичности судят по появлению капель или пятен на поверхности изделия или индикаторной массе, нанесенной на эту поверхность
		Внешней опрессовки	Изделие погружают в ванну с пробной жидкостью, создают в ванне избыточное давление и выдерживают изделие в течение определенного времени. О негерметичности судят по появлению капель пли пятен на внутренне Г) поверхности изделия		.. .
		Капиллярны п	Контролируемые участки оболочки изделия покрывают индикаторной массой, противопо-			—

Продолжение
Наиме’ нованне группы методов	Наименование метода	Наименование способа реализации метода	Краткое описание способа	Порог чувстви-Телъности тече-искателя, м¹ * Па/с	Формула для оценки порога чувствительности при индикации потока газа	Примечание
Жид костные			ложную сторону оболочки смачивают пробной жидкостью. О негерме-гичности судят по появлению пятен на индикаторной массе
	Люминес центный (цветной)	Компрес сионный	Изделие заполняют под давлением пробной жидкостью, содержащей люминесцирующие (красящие) вещества и выдерживают в течение определенного времени, после чего освещают контролируемые у ч а ст к и ультрафиолетовым (видимым) светом. О негерметичности судят по появлению на поверхности изделия светящихся (цветных) точек или линий
		Капил лярный	На оболочку изделия наносят слой жидкости, содержащей люминесцирующие (красящие)	—	—
						Продолжение
Наиме* нованне группы методов	1 Наименование мотода	НаименовАнж способа рсализанин метода	Краткое описание способа	Порог чувств и* тельностн тече-искателя, м* ■ Па/с	Формула ала оценки порога чувсгяптсгЛь» ностн при индика^ цнн потока г»за	Примечание
Жид костные			вещества или погружают в эту жидкость, выдерживают в течение определенного времени, после чего освещают противоположную сторону оболочки ультрафиолетовым (видимым) светом. О негерметичности судят по появлению на поверхности светящихся (цветных) точек или линий		, —
	Электри ческий		Изделие заполняют пробной жидкостью под давлением и выдерживают в течение определенного времени. На контролируемый участок устанавливают два электрода, разделенных пластинкой или лентой из непроводящего пористого материала. О негерметичности судят по появлению тока в цепн, соединяющей электроды

116 ГОСТ JJO‘4—ВО

Наиме

нование

группы

методов

Наименование

методе

Наименование

способа

реализации

метода

Краткое описание способе

Порог чувствительности тече^ искателя, м^э ■ Пъ1с

Формула для оценки порога чувствительности лрн ниднка* цнн потока газа

Примечание

Жид

костные

Парамет

рический

Изделие помещают в ванну с пробной жидкостью и выдерживают в течение определенного времени. О негерметичности судят по отклонению функциональных х а р актеристик изделия от их номинальных значений

Примечания:

1. Порог чувствительности испытаний при реализации метода может существенно отличаться от порога чувствительности течеискателя.

2. Перечень обозначений к формулам приведен в справочном приложении

С. 18 ГОСТ 24054-86

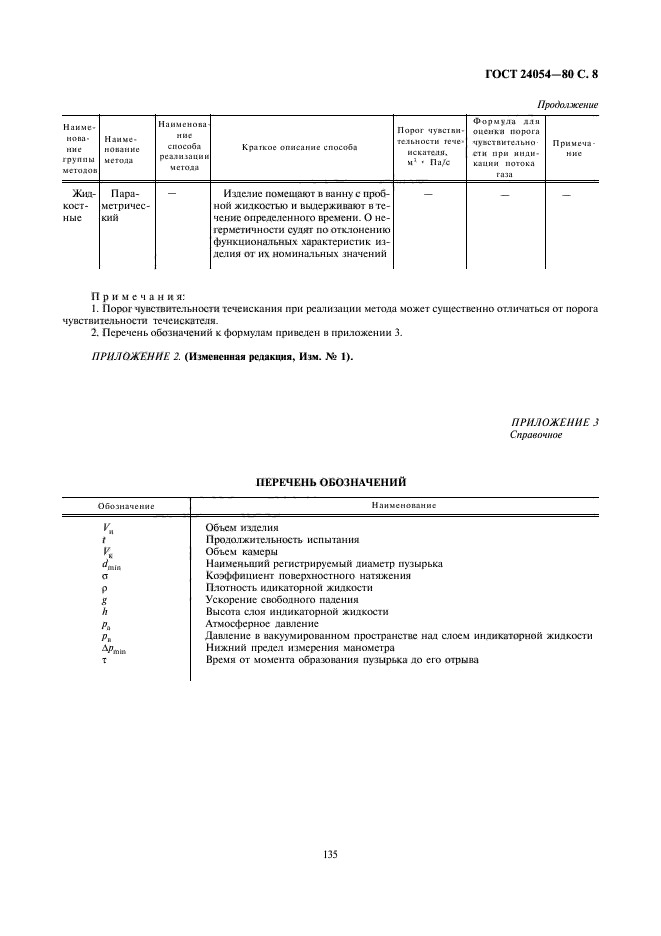

ПРИЛОЖЕНИЕ 3 Справочное

	ПЕРЕЧЕНЬ ОБОЗНАЧЕНИЙ
Обозначение	Наименование
v„	Объем изделия
t	Продолжительность испытания .
V_K	Объем камеры
dm\u	Наименьший регистрируемый диаметр пузырька
О	Коэффициент поверхностного натяжеиия
p ■	Плотность индикаторной жидкости
g	Ускорение свободного падения
ft	Высота слоя индикаторной жидкости —
P a	Атмосферное давление
Pb	Давление в вакуумнрованном пространстве над слоем индикаторной жидкости
APmin	Ннжний предел измерения манометра
T	Время от момента образования пузырька до его отрыва
