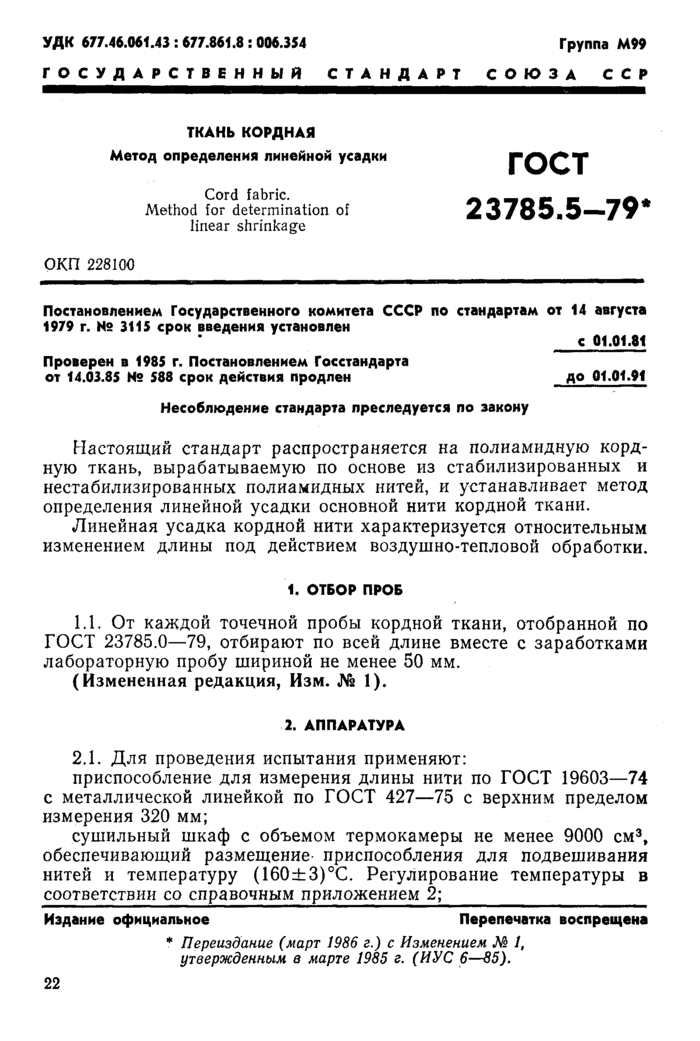

УДК 677.46.061.43 : 677.861.8 : 006.354 Группа М99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТКАНЬ КОРДНАЯ Метод определения линейной усадки
Cord fabric.
Method for determination of linear shrinkage
гост
23785.5-79*
ОКП 228100
Постановлением Государственного комитета СССР по стандартам от 14 августа 1979 г. № 3115 срок введения установлен
с 01.01.81
Проверен в 1985 г. Постановлением Госстандарта
от 14.03.85 № 588 срок действия продлен до 01.01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на полиамидную кордную ткань, вырабатываемую по основе из стабилизированных и нестабилизированных полиамидных нитей, и устанавливает метод определения линейной усадки основной нити кордной ткани.
Линейная усадка кордной нити характеризуется относительным изменением длины под действием воздушно-тепловой обработки.
1. ОТБОР ПРОБ
1.1. От каждой точечной пробы кордной ткани, отобранной по ГОСТ 23785.0-79, отбирают по всей длине вместе с заработками лабораторную пробу шириной не менее 50 мм.
(Измененная редакция, Изм. № 1).
2. АППАРАТУРА
2.1. Для проведения испытания применяют: приспособление для измерения длины нити по ГОСТ 19603-74
с металлической линейкой по ГОСТ 427-75 с верхним пределом измерения 320 мм;
сушильный шкаф с объемом термокамеры не менее 9000 см* 1 2 3, обеспечивающий размещение* приспособления для подвешивания нитей и температуру (160±3)°С. Регулирование температуры в соответствии со справочным приложением 2;_
Издание официальное Перепечатка воспрещена
* Переиздание (март 1986 г.) с Изменением М 1# утвержденным в марте 1985 г. (ИУС 6—85).
ГОСТ 23785.5-79 Стр. 2

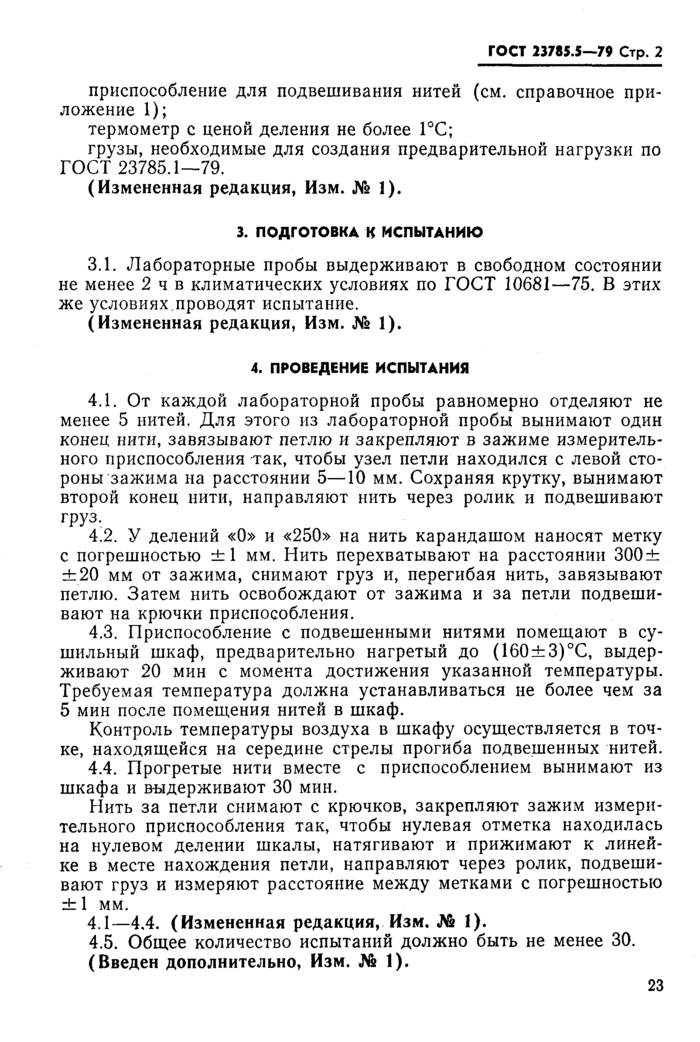

приспособление для подвешивания нитей (см. справочное приложение 1);
термометр с ценой деления не более 1°С;
грузы, необходимые для создания предварительной нагрузки по ГОСТ 23785.1-79.
(Измененная редакция, Изм. № 1).
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Лабораторные пробы выдерживают в свободном состоянии не менее 2 ч в климатических условиях по ГОСТ 10681-75. В этих же условиях проводят испытание.
(Измененная редакция, Изм. № 1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. От каждой лабораторной пробы равномерно отделяют не менее 5 нитей. Для этого из лабораторной пробы вынимают один конец нити, завязывают петлю и закрепляют в зажиме измерительного приспособления так, чтобы узел петли находился с левой стороны зажима на расстоянии 5—10 мм. Сохраняя крутку, вынимают второй конец нити, направляют нить через ролик и подвешивают груз.
4.2. У делений «0» и «250» на нить карандашом наносят метку с погрешностью ±1 мм. Нить перехватывают на расстоянии 300± ±20 мм от зажима, снимают груз и, перегибая нить, завязывают петлю. Затем нить освобождают от зажима и за петли подвешивают на крючки приспособления.
4.3. Приспособление с подвешенными нитями помещают в сушильный шкаф, предварительно нагретый до (160±3)°С, выдерживают 20 мин с момента достижения указанной температуры. Требуемая температура должна устанавливаться не более чем за 5 мин после помещения нитей в шкаф.
Контроль температуры воздуха в шкафу осуществляется в точке, находящейся на середине стрелы прогиба подвещенных нитей.
4.4. Прогретые нити вместе с приспособлением вынимают из шкафа и выдерживают 30 мин.
Нить за петли снимают с крючков, закрепляют зажим измерительного приспособления так, чтобы нулевая отметка находилась на нулевом делении шкалы, натягивают и прижимают к линейке в месте нахождения петли, направляют через ролик, подвешивают груз и измеряют расстояние между метками с погрешностью ± 1 мм.
4.1—4,4. (Измененная редакция, Изм, № 1).
4.5. Общее количество испытаний должно быть не менее 30.
(Введен дополнительно, Изм. № 1).
23

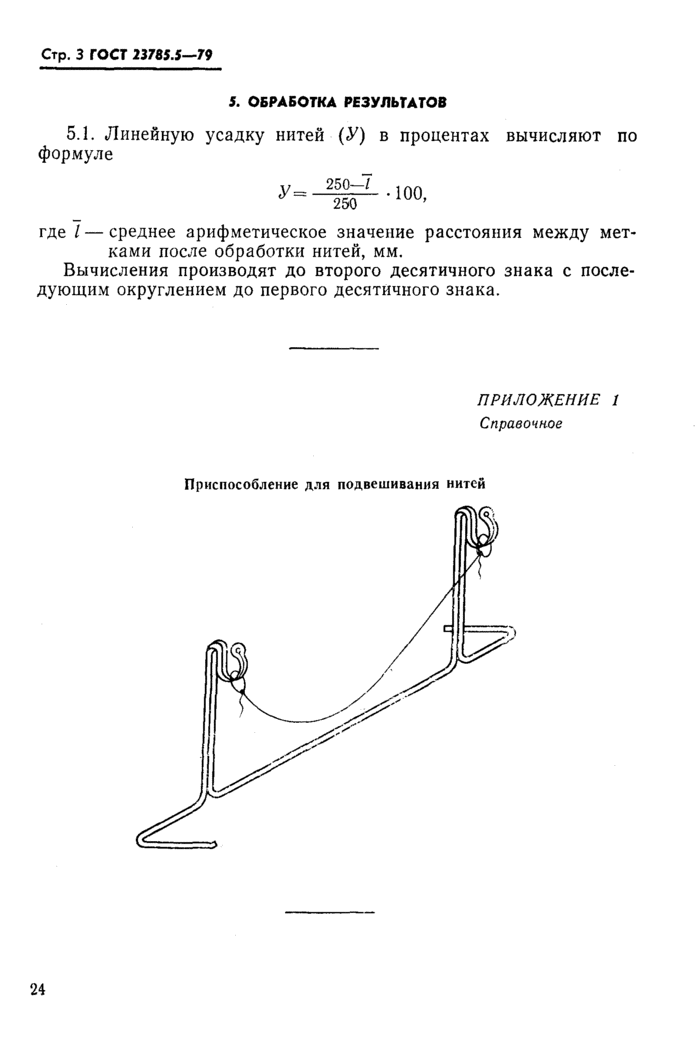

5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Линейную усадку нитей (У) в процентах вычисляют по формуле
у=^—1о°’
где 7 — среднее арифметическое значение расстояния между метками после обработки нитей, мм.
Вычисления производят до второго десятичного знака с последующим округлением до первого десятичного знака.
ПРИЛОЖЕНИЕ 1 Справочное
Приспособление для подвешивания нитей
24
ГОСТ 23785.5-79 Стр. 4
ПРИЛОЖЕНИЕ 2 Справочное
Схема регулирования температуры в сушильном шкафу
Я—электронный потенциометр типа КСП-2—004; К\—нормально закрытый кон
такт электронного потенциометра; £2—нормально открытый контакт магнитного пускателя; Кз—нормально закрытый контакт магнитного пускателя; Р—обмотка магнитного пускателя типа ПМЕ 222-УЗ; Г—лабораторный автотрансформатор, 250 В, 9 А; Н, Э,— нагревательный элемент сушильного шкафа.
(Введено дополнительно, Изм. № !)■
26
Изменение № 2 ГОСТ 23785.5-79 Ткань кордная. Метод определения линейной усадки
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.03.90 № 498
Дата введения 01.10.90
Заменить код: ОКП 22 8100 на ОКСТУ 2281.
Пункт 2.1. Второй абзац. Заменить значение: 320 мм на «не менее 300 мм»;
(Продолжение см. с. 308)

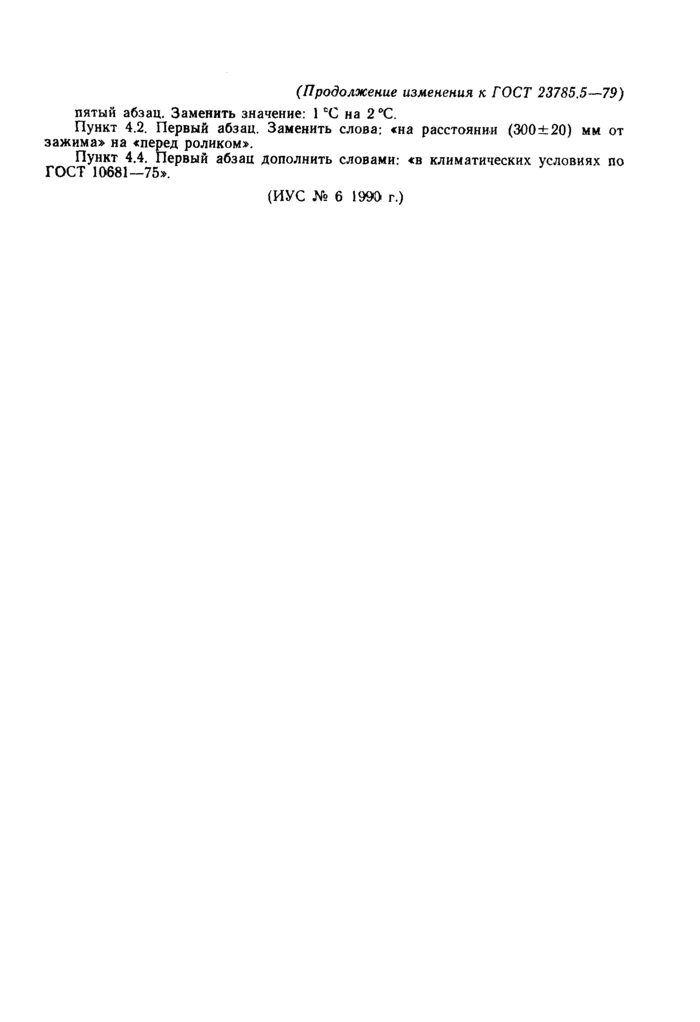

(Продолжение изменения к ГОСТ 23785.5-79) пятый абзац. Заменить значение: 1 еС на 2°С.
Пункт 4.2. Первый абзац. Заменить слова: «на расстоянии (300 ±20) мм от зажима» на «перед роликом».
Пункт 4.4. Первый абзац дополнить словами: «в климатических условиях по ГОСТ 10681-75».
(ИУС № 6 199*0 г.)
