Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция

Заменяет
Страница 1

Страница 1

Страница 2

Страница 3

Страница 4

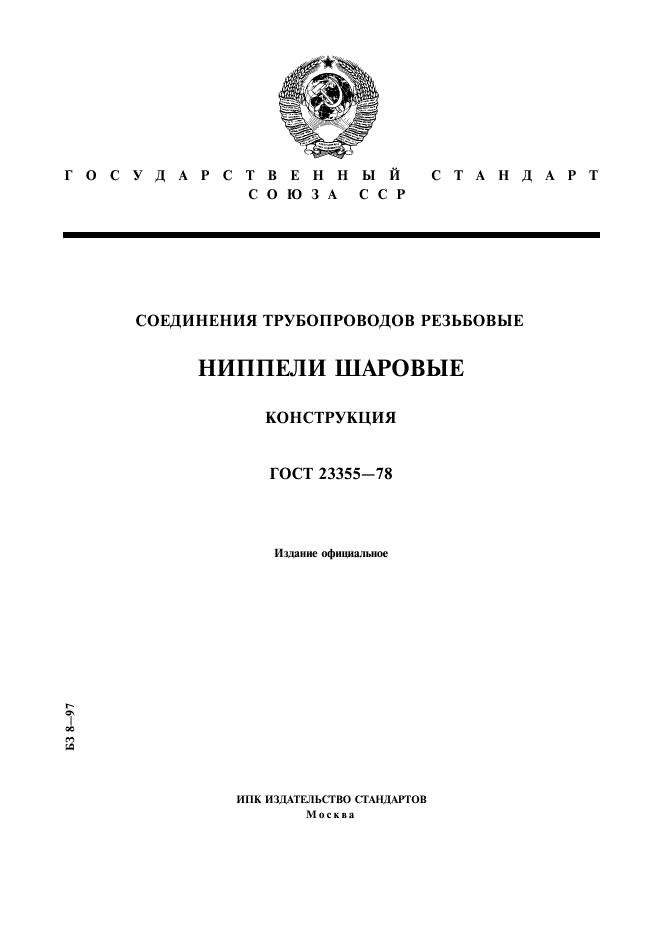

СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

НИППЕЛИ ШАРОВЫЕ

КОНСТРУКЦИЯ ГОСТ 23355-78

Издание офиииалыюе

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

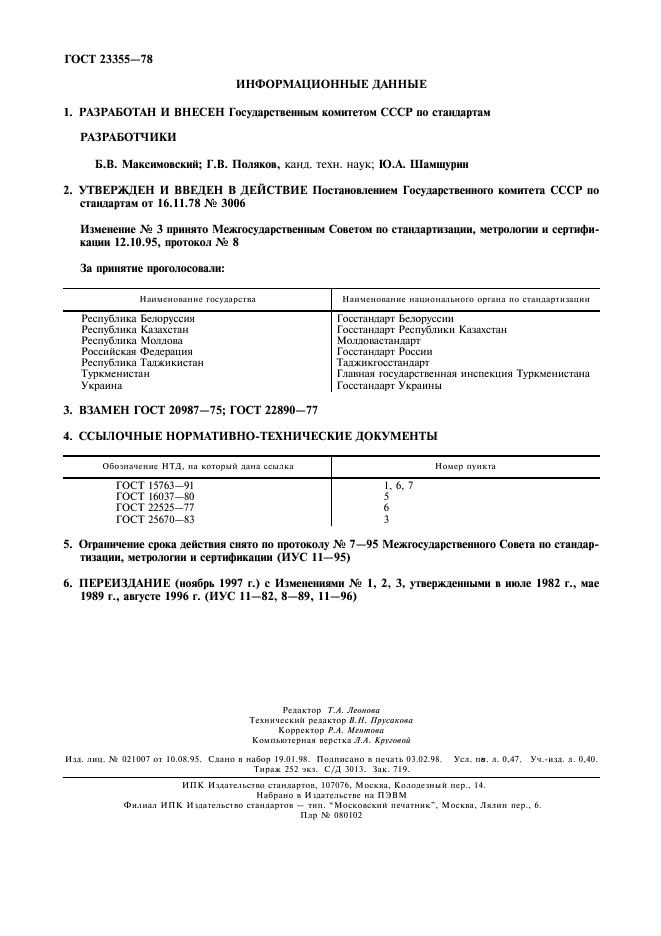

ГОСТ 23355-78

И НФОРМАЦИОНН Ы Е Д\Н Н Ы Е

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам РАЗРАБОТЧИКИ

Б.В. Максимовский: Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.11.78 № 3006

Изменение № 3 принято Межгосударственным Советом по стандартизации, метрология и сертификации 12.10.95, протокол № 8

За принятие проголосовали:

Наименование государства	Наименование национального органа по станаартизании
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	М ол до вас та н да рт
Российская Федерация	Госстандарт России
Республика Таджикистан	Т алжи кгосстан л арт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины
3. ВЗАМЕН ГОСТ 20987-75; ГОСТ 22890-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на коюрый дана ссылка	Номер пункта
ГОСТ 15763-91	1. 6. 7
ГОСТ 16037-80	5
ГОСТ 22525-77	6
ГОСТ 25670-83	3

5. Ограничение срока действия снято по протоколу № 7—95 Межгосударственного Совета по стандартизации. метрологии и сертификации (ИУС 11—95)

6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982 г., мае 1989 г., августе 1996 г. (ИУС 11-82. 8-89, 11-96)

Редактор Т.А. Леонова Технический редактор В.Н. Прусокола Корректор Р.Л. Ментола Компьютерная верстка Л. А. Круговой

Над. л ни. № 021007 oi 10.0S.95. Слано н набор 19.01.9S. Подписано в печать 03.02.98. Уел. не. я. 0.47. Уч.-над. я. 0.40.

Тираж 252 жз. С/Д 3013. Зак. 719.

ИПК Издательство стандартов, 107076. Москва. Колодезный пер.. 14.

Набрано в Издательстве иа ПЭВМ Филиал ИПК Издательство стандартов — тин. «Московский печатник*. Москва. Лядин пер.. 6.

Плр № 0S0I02

УДК 621.643.414:006.354 Группа Г18

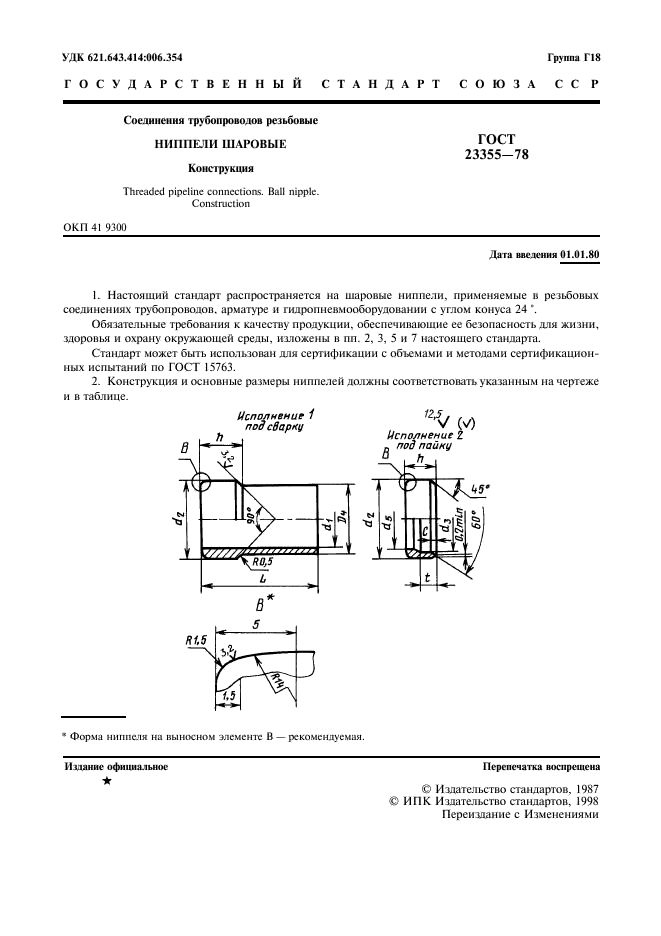

ГОСУДАРСТВЕННЫЙ СТАНДАРТ С О К) 3 А С С Р

Соелинеиня трубопроводов резьбовые

ГОСТ

23355-78

НИППЕЛИ ШАРОВЫЕ

Конструкция

Threaded pipeline connections. Ball nipple. Construction

ОКП 41 9300

Дата введения 01.01.80

1. Настоящий стандарт распространяется на шаровые ниппели, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудованин с углом конуса 24 \

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, ихтожены в пп. 2, 3, 5 и 7 настоящего стандарта.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

2. Конструкция и основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.

Издание официальное ★

Исполнение 1 под сварку

_и Чм

Исполнение Z _D подпайку О н

* Форма ниппели на выносном элементе В — рекомендуемая.

Перепечатка воспрещена

Размеры в мм

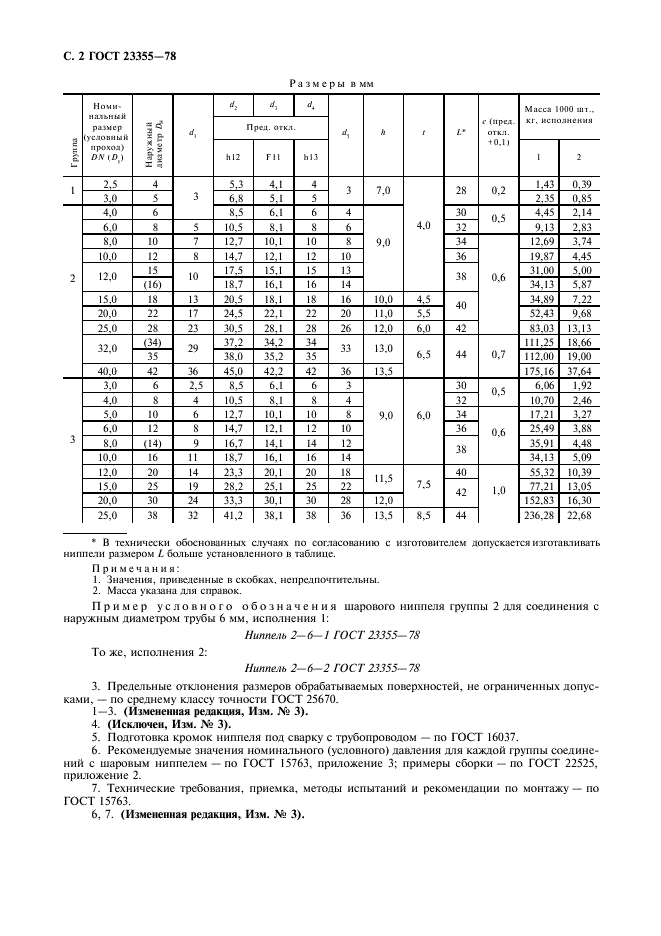

С. 2 ГОСТ 23355-78

э = а L_	Номи нальный paiucp (условный проход) ОМО)	п II		d_t		<		А	t	I*	с (пред. огкл. *0.1)	Масса ПНЮ шт.. кг. исполнении
				Пр«д. откл.								Масса ПНЮ шт.. кг. исполнении
				М2	F11	мз						1	2
1	2.5	4	3	5.3	4.1	4	3	7.0	4.0	28	0.2	1.43	0.39
1	3.0	5		6.8	5.1	5	3	7.0		28	0.2	2.35	0.85
2	4.0	6		8.5	6.1	6	4	9.0		30	0.5	4,45	2.14
	6.0	8	5	10.5	8.1	8	6			32	0.5	9.13	2.83
	8.0	10	7	12,7	10.1	10	8			34	0.6	12.69	3.74
	10.0	12	8	14.7	12.1	12	10			36		19.87	4.45
	12,0	15	10	17.5	15.1	15	13			38		31.00	5.00
	12,0	(16)	10	18,7	16.1	16	14			38		34.13	5.87
	15.0	18	13	20.5	18.1	18	16	10.0	4.5	40		34.89	7.22
	20.0	22	17	24,5	22.1	22	20	11,0	5.5	40		52.43	9.68
	25.0	28	23	30.5	28.1	28	26	12.0	6.0	42		83,03	13.13
	32,0	(34)	29	37,2	34.2	34	33	13.0	6,5	44	0,7	111.25	18.66
	32,0	35	29	38.0	35.2	35	33	13.0				112.00	19.00
	40.0	42	36	45.0	42.2	42	36	13.5				175.16	37.64
3	3.0	6	2,5	8.5	6.1	6	3	9,0	6.0	30	0.5	6.06	1.92
	4.0	8	4	10.5	8.1	8	4			32	0.5	10.70	2.46
	5.0	10	6	12.7	10.1	10	8			34	0.6	17.21	3.27
	6.0	12	8	14.7	12.1	12	10			36		25,49	3.88
	8.0	(14)	9	16.7	14.1	14	12			38		35.91	4.48
	10,0	16	II	18,7	16.1	16	14			38		34,13	5.09
	12.0	20	14	23.3	20.1	20	18	11,5	7.5	40	1.0	55.32	10.39
	15.0	25	19	28.2	25.1	25	22	11,5		42		77.21	13.05
	20,0	30	24	33,3	30,1	30	28	12,0		42		152.83	16.30
	25.0	38	32	41,2	38.1	38	36	13,5	8,5	44		236.28	22,68

* В технически обоснованных случаях по согласованию с изготовителем допускается изготавливать ниппели размером L больше установленного в таблице.

Примечания:

1. Значения, приведенные в скобках, нспрсяпочтительны.

2. Масса указана для справок.

Пример условного обозначения шарового ниппеля группы 2 для соединения с наружным диаметром трубы 6 мм, исполнения 1:

Ниппель 2-6-1 ГОСТ23355-78

То же, исполнения 2:

Ниппель 2-6-2 ГОСТ 23355- 78

3. Предельные отклонения размеров обрабатываемых поверхностей, не ограниченных допусками, — по среднему классу точности ГОСТ 25670.

1—3. (Измененная редакция, Изм. № 3).

4. (Исключен, Изм. № 3).

5. Подготовка кромок ниппеля под сварку с трубопроводом — по ГОСТ 16037.

6. Рекомендуемые значения номинального (условного) да&тення для каждой группы соединений с шаровым ниппелем — по ГОСТ 15763. приложение 3; примеры сборки — по ГОСТ 22525, приложение 2.

7. Технические требования, приемка, методы испытаний и рекомендации по монтажу — по ГОСТ 15763.

6. 7. (Измененная редакция, Изм. № 3).
