УДК 684.453 : 371.63 :006.354    Группа    К25

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Demonstration cases and vent hoods. Types and functional dimensions

Типы и функциональные размеры

ШКАФЫ ДЕМОНСТРАЦИОННЫЕ И ЛАБОРАТОРНЫЕ ВЫТЯЖНЫЕ

ГОСТ
22360-86

[СТ СЭВ 5428—85]

Взамен ГОСТ 22360-77

окп 56 2221

Постановлением Государственного комитета СССР по стандартам от 31 октября 1986 г. № 3370 срок действия установлен

Настоящий стандарт распространяется на демонстрационные и лабораторные вытяжные шкафы для школьных химических кабинетов и устанавливает их типы и функциональные размеры.

Стандарт не распространяется на встроенные вытяжные шкафы и шкафы, изготавливаемые по специальным заказам.

Стандарт полностью соответствует СТ СЭВ 5428—85.

1.1. Шкафы изготовляются четырех типов:

I — демонстрационные стационарные (черт, 1);

II—демонстрационные передвижные (черт. 2);

III    — демонстрационные или лабораторные настольные (черт. 3);

IV    — лабораторные стационарные (черт. 1).

Издание официальное    Перепечатка    воспрещена

с 01.01.88 до 01.01.93

Несоблюдение стандарта преследуется по закону

1. ТИПЫ

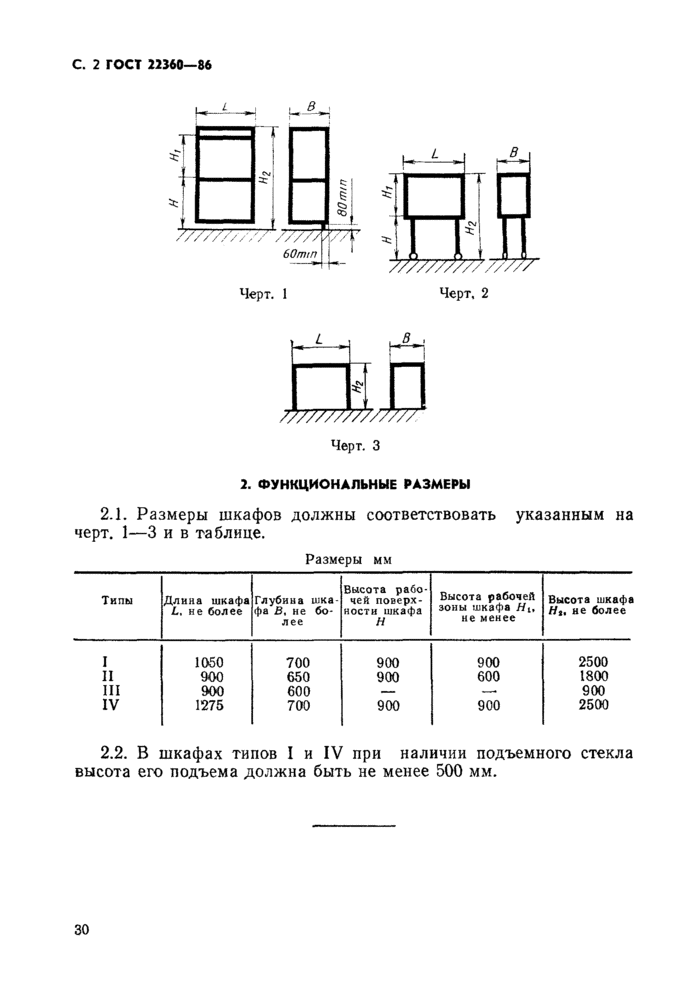

С. 2 ГОСТ 22360-86

2. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

2.1. Размеры шкафов должны соответствовать указанным на черт. 1—3 и в таблице.

Размеры мм

2.2. В шкафах типов I и IV при наличии подъемного стекла высота его подъема должна быть не менее 500 мм.
