ГОСТ 2224-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОУШИ СТАЛЬНЫЕ
ДЛЯ СТАЛЬНЫХ КАНАТОВ
Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
3 ВВЕДЕН ВЗАМЕН ГОСТ 2224-72
4 ПЕРЕИЗДАНИЕ. Май 2001 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОУШИ СТАЛЬНЫЕ ДЛЯ СТАЛЬНЫХ КАНАТОВ Технические условия Stell thimbles for stell wire ropes. |
ГОСТ |
Дата введения 1995-01-01
Настоящий стандарт распространяется на кованые и штампованные коуши для крепления концов стальных канатов подъемно-транспортных устройств климатических исполнений У, ТУ, ХЛ, ТВ и ТС категорий размещения 1, 2, 3 по ГОСТ 15150.
Стандарт не распространяется на коуши, применяемые на атомных электростанциях, в авиастроении, судостроении, морском и речном такелаже, а также при подъеме судов.
Требования настоящего стандарта являются обязательными.
1 Основные параметры и размеры

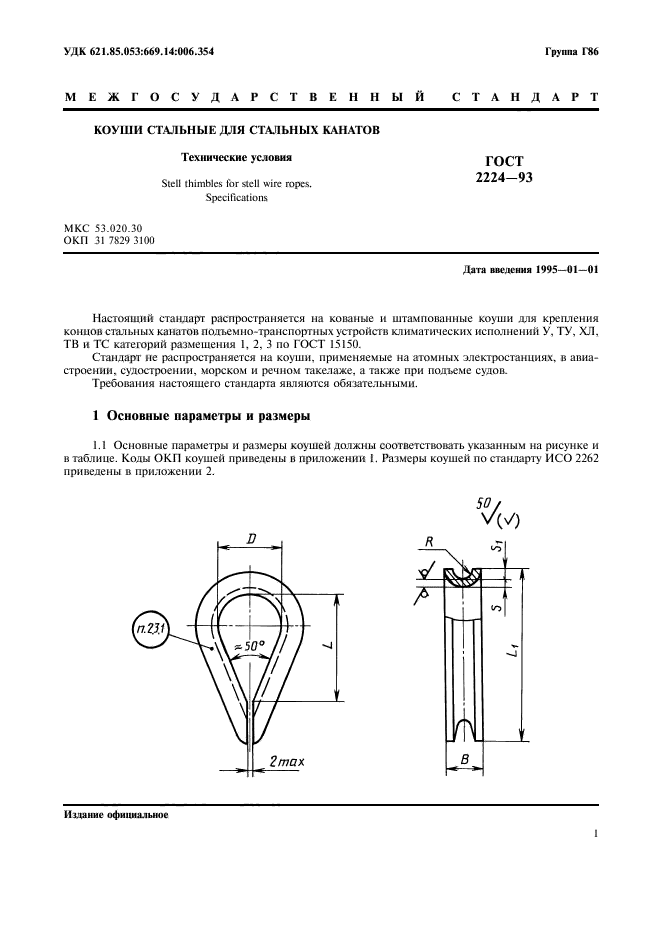

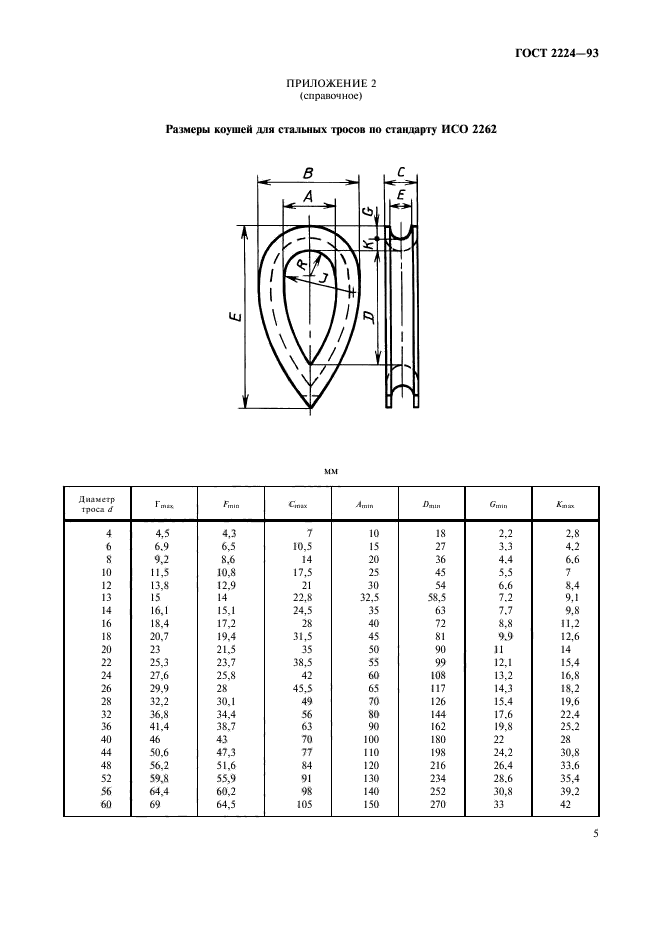

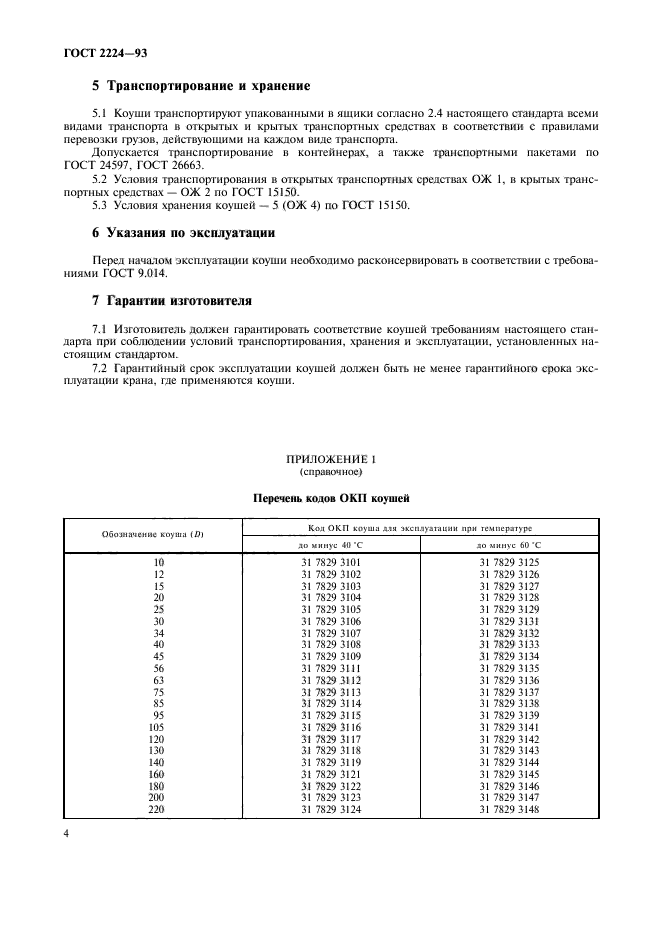

1.1. Основные параметры и размеры коушей должны соответствовать указанным на рисунке и в таблице. Коды ОКП коушей приведены в приложении 1. Размеры коушей по стандарту ИСО 2262 приведены в приложении 2.

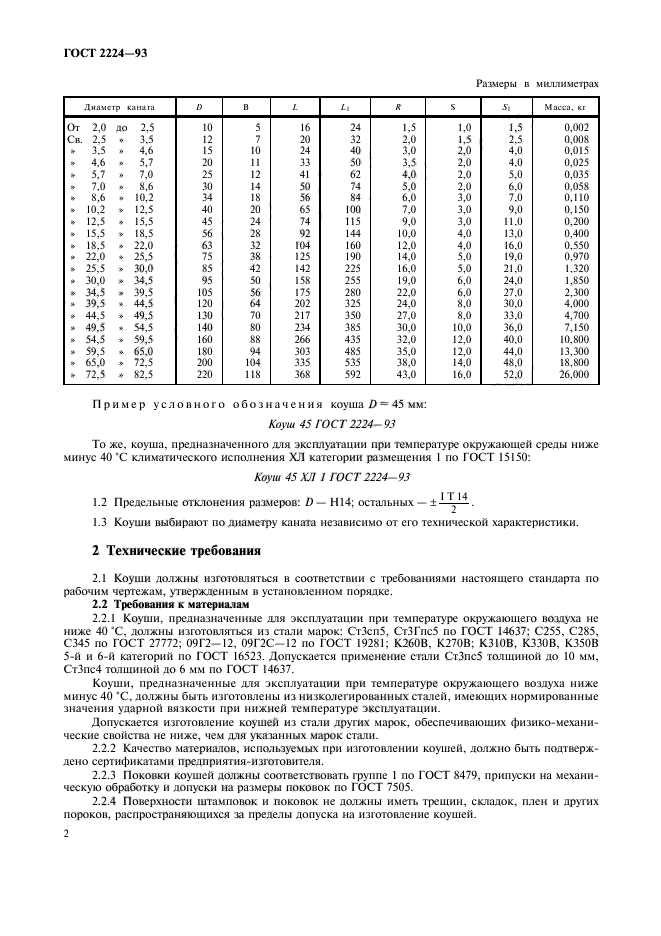

Размеры в миллиметрах
|
Диаметр каната |
D |
В |
L |
L1 |
R |
S |
S1 |
Масса, кг |
|
От 2,0 до 2,5 |
10 |
5 |
16 |
24 |
1,5 |
1,0 |
1,5 |
0,002 |
|
Св. 2,5 » 3,5 |
12 |
7 |
20 |
32 |
2,0 |
1,5 |
2,5 |
0,008 |
|
» 3,5 » 4,6 |
15 |
10 |
24 |
40 |
3,0 |
2,0 |
4,0 |
0,015 |
|
» 4,6 » 5,7 |
20 |
11 |
33 |
50 |
3,5 |
2,0 |
4,0 |
0,025 |
|
» 5,7 » 7,0 |
25 |
12 |
41 |
62 |
4,0 |
2,0 |
5,0 |
0,035 |
|
» 7,0 » 8,6 |
30 |
14 |
50 |
74 |
5,0 |
2,0 |
6,0 |
0,058 |
|
» 8,6 » 10,2 |
34 |
18 |
56 |
84 |
6,0 |
3,0 |
7,0 |
0,110 |
|
» 10,2 » 12,5 |
40 |
20 |
65 |
100 |
7,0 |
3,0 |
9,0 |
0,150 |
|
» 12,5 » 15,5 |
45 |
24 |
74 |
115 |
9,0 |
3,0 |
11,0 |
0,200 |
|
» 15,5 » 18,5 |
56 |
28 |
92 |
144 |
10,0 |
4,0 |
13,0 |
0,400 |
|
» 18,5 » 22,0 |
63 |
32 |
104 |
160 |
12,0 |
4,0 |
16,0 |
0,550 |
|
» 22,0 » 25,5 |
75 |
38 |
125 |
190 |
14,0 |
5,0 |
19,0 |
0,970 |
|
» 25,5 » 30,0 |
85 |
42 |
142 |
225 |
16,0 |
5,0 |
21,0 |
1,320 |
|
» 30,0 » 34,5 |
95 |
50 |
158 |
255 |
19,0 |
6,0 |
24,0 |
1,850 |
|
» 34,5 » 39,5 |
105 |
56 |
175 |
280 |
22,0 |
6,0 |
27,0 |
2,300 |
|
» 39,5 » 44,5 |
120 |
64 |
202 |
325 |
24,0 |
8,0 |
30,0 |
4,000 |
|
» 44,5 » 49,5 |
130 |
70 |
217 |
350 |
27,0 |
8,0 |
33,0 |
4,700 |
|
» 49,5 » 54,5 |
140 |
80 |
234 |
385 |
30,0 |
10,0 |
36,0 |
7,150 |
|
» 54,5 » 59,5 |
160 |
88 |
266 |
435 |
32,0 |
12,0 |
40,0 |
10,800 |
|
» 59,5 » 65,0 |
180 |
94 |
303 |
485 |
35,0 |
12,0 |
44,0 |
13,300 |
|
» 65,0 » 72,5 |
200 |
104 |
335 |
535 |
38,0 |
14,0 |
48,0 |
18,800 |
|
» 72,5 » 82,5 |
220 |
118 |
368 |
592 |
43,0 |
16,0 |
52,0 |
26,000 |
Пример условного обозначения коуша D = 45 мм:
Коуш 45 ГОСТ 2224-93
То же, коуша, предназначенного для эксплуатации при температуре окружающей среды ниже минус 40 °С климатического исполнения ХЛ категории размещения 1 по ГОСТ 15150:
Коуш 45 ХЛ 1 ГОСТ 2224-93

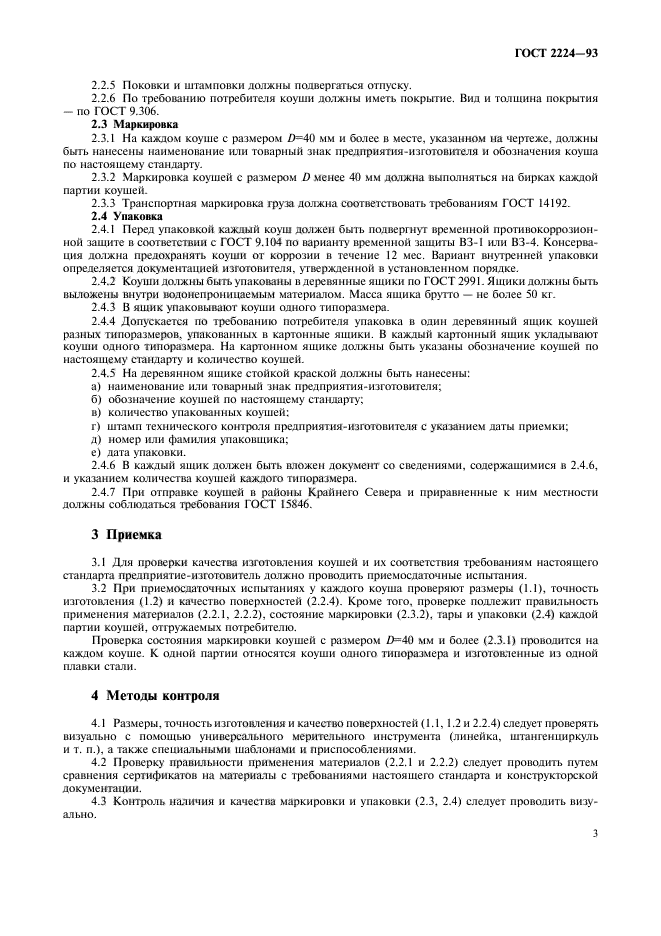

1.2 Предельные отклонения размеров: D — H14; остальных —
