ГОСТ 21138.6-78

Мел. Метод определения массовой доли нерастворимого в соляной кислоте остатка

Заменяет

Страница 1

Страница 2

Страница 3

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

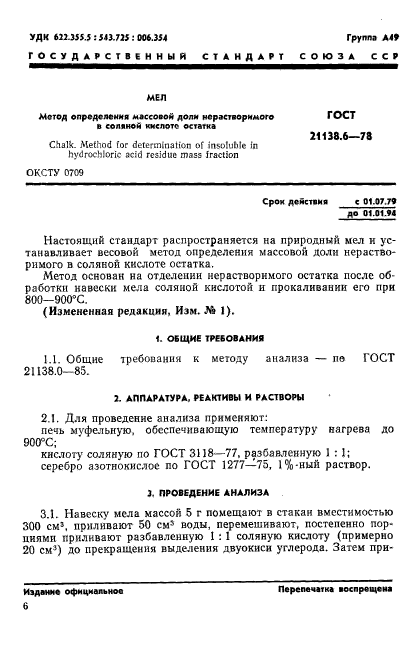

УДК 622.355.$ : 543.725 : 00* 354    Группа    А49

МЕЛ

Метод определения массовой долм нерастворимого    ГОСТ

в соляной кислоте остатка

21138.6—78

Chalk. Method for determination of invulublc in hydrochloric scid residue mass fraction

ОКСТУ 0700

Срок действия с 01.07.79 po 01.01.94

Настоящий стандарт распространяется на природный мел и устанавливает весовой метод определения массовой доли нерастворимого в соляной кислоте остатка.

Метод основан на отделении нерастворимого остатка после обработки навески мела соляной кислотой и прокаливании его при 800—90<ГС.

(Измененная редакция, Изм. JA 1).

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1.    Общие требования к методу анализа — по ГОСТ

21138.0—85.

2. АППАРАТУРА, РЕАКТИВЫ И РАСТВОРЫ

2.1.    Для проведение анализа применяют:

печь муфельную, обеспечивающую температуру нагрева до 900°С;

кислоту’ соляную по ГОСТ 3118-77, разбавленную 1 :1;

серебро азотнокислое по ГОСТ 1277-75, 1%-ный раствор.

3. ПРОВЕДЕНИЕ АНАЛИЗА

3.1.    Навеску мела массой 5 г помещают в стакан вместимостью 300 см*, приливают 50 см* воды, перемешивают, постепенно порциями приливают разбавленную 1 : 1 соляную кислоту (примерно 20 см⁵) до прекращения выделения двуокиси углерода. Затем при-

Издание официальное

6

Перепечатка воспрещена

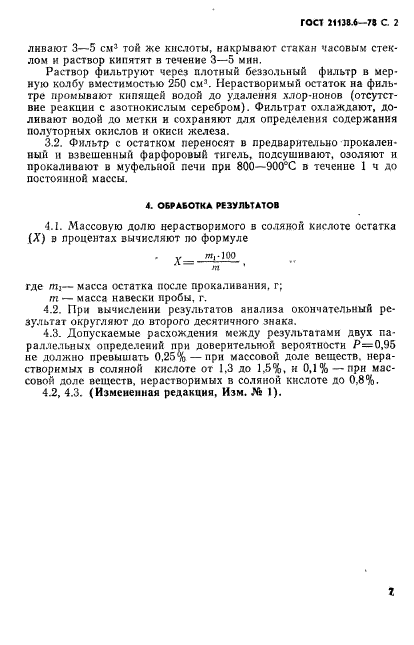

ГОСТ 21138.6-78 С. 2

лнвэюг 3—5 см³ той же кислоты, накрывают стакан часовым стеклом и раствор кипятят в течение 3—5 мин.

Раствор фильтруют через плотный беззольный фильтр в мерную колбу вместимостью 250 см³. Нерастворимый остаток на фильтре промывают кипящей водой до удаления хлор-ионов (отсутствие реакции с азотнокислым серебром). Фильтрат охлаждают, доливают водой до метки и сохраняют для определения содержания полуторных окислов и окиси железа.

3.2. Фильтр с остатком переносят в предварительно прокаленный и взвешенный фарфоровый тигель, подсушивают, озоляют и прокаливают в муфельной печи при 800—900°С в течение 1 ч до постоянной массы.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1.    Массовую долю нерастворимого в соляной кислоте остатка (X) в процентах вычисляют по формуле

Y /Я,.](Ю

171

где rti]— масса остатка после прокаливания, г; m — масса навески пробы, г.

4.2.    При вычислении результатов анализа окончательный результат округляют до второго десятичного знака.

4.3.    Допускаемые расхождения между результатами двух параллельных определений при доверительной вероятности Я=0,95 не должно превышать 0,25% — прн массовой доле веществ, нерастворимых в соляной кислоте от 1,3 до 1.5%, и 0,1% — при массовой доле веществ, нерастворимых в соляной кислоте до 0,8%.

4.2, 4.3. (Измененная редакция, Изм. № I).

г

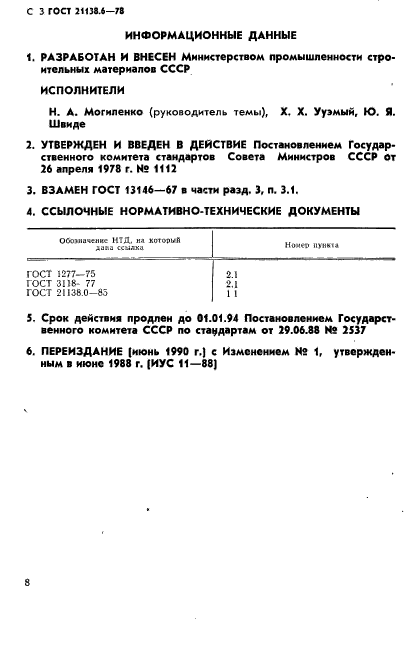

С 3 ГОСТ 21П8.6—78

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

Н. А. Могиленко (руководитель темы), X. X. Ууэмый, Ю. Я. Швиде

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР От 26 апреля 1978 г. № 1112

3.    ВЗАМЕН ГОСТ 13146-67 в части разд. 3, п. 3.1.

5.    Срок действия продлен до 01.01.94 Постановлением Государственного комитета СССР по стандартам от 29.06.88 MS 2537

6.    ПЕРЕИЗДАНИЕ (июнь 1990 г.) с Изменением № 1, утвержденным в июне 1988 г. (ИУС 11—88)

8
