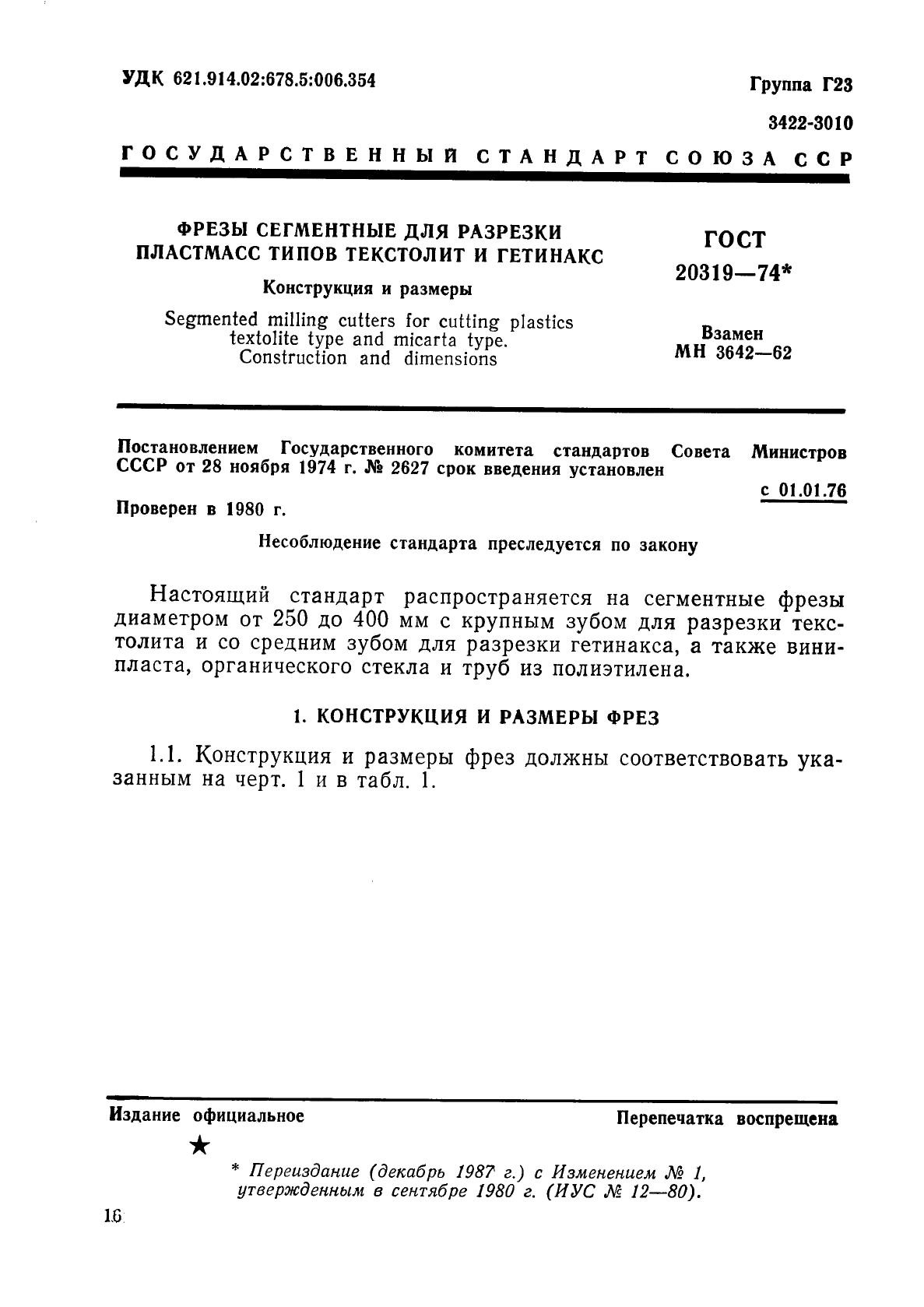

УДК 621.914.02:678.5:006.354 Группа Г23

3422-3010

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ СЕГМЕНТНЫЕ ДЛЯ РАЗРЕЗКИ ПЛАСТМАСС ТИПОВ ТЕКСТОЛИТ И ГЕТИНАКС

ГОСТ

20319—74*

Взамен MH 3642—62

Конструкция и размеры

Segmented milling cutters for cutting plastics textolite type and micarta type. Construction and dimensions

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1974 г. № 2627 срок введения установлен

с 01.01.76

Проверен в 1980 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на сегментные фрезы диаметром от 250 до 400 мм с крупным зубом для разрезки текстолита и со средним зубом для разрезки гетинакса, а также винипласта, органического стекла и труб из полиэтилена.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ФРЕЗ

1.1. Конструкция и размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.

Издание официальное Перепечатка воспрещена

★

* Переиздание (декабрь 198? г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС № 12—80).

1.6

ГОСТ 20319-74 С. 2

А-А Б~Б

	Чиспо зц5ьев Z Число сегментов п

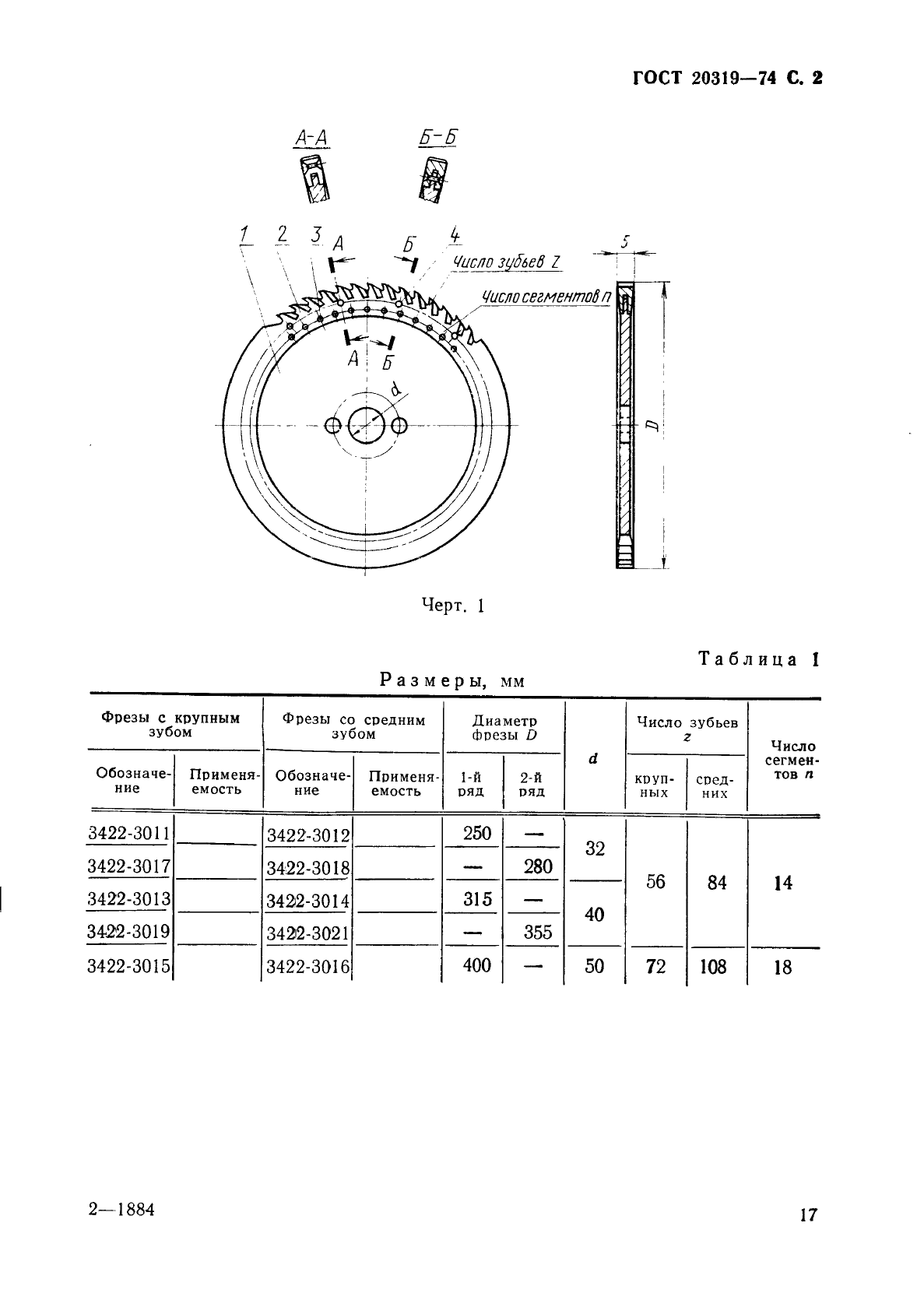

Черт. 1

Таблица 1

Фрезы с крупным зубом		Фрезы со средним зубом		Диаметр фрезы D		d	Число зубьев г		Число сегментов п
Обозначе ние	Применя емость	Обозначе ние	Применя емость	1-й РЯД	2-й ОЯД	d	квуп- ных	сред них	Число сегментов п
3422-3011		3422-3012		250	—	32	56	84	14
3422-3017		3422-3018		—	280	32
3422-3013		3422-3014		315	—	40
3422-3019		3422-3021		—	355	40
3422-3015		3422-3016		400	—	50	72	108	18

2—1884

Продолжение табл. 1

Размеры, мм

Фрезы с крупным зубом		Фрезы со средним зубом		Поз. / Диск Кол. 1 шт.	Поз. 2. Сегмент		Поз. 3 Заклепка по ГОСТ 10300-80	Поз. 4 Заклепка по ГОСТ 10300-80
Фрезы с крупным зубом		Фрезы со средним зубом			с крупным зубом Кол. z/4	со средним зубом Кол. z/б	Поз. 3 Заклепка по ГОСТ 10300-80	Поз. 4 Заклепка по ГОСТ 10300-80
Обозпаче’ нне	Применя емость	Обозначе ние	Применя емость		с крупным зубом Кол. z/4	со средним зубом Кол. z/б	Кол. 42 и 54	Кол. 14 и 18
Обозпаче’ нне	Применя емость	Обозначе ние	Применя емость	Обозначение
3422-3011		! 3422-3012		3422-3011/001	3422-3011/002	3422-3012/00*2	4×8,00	4X10,00
3422-3017		3422-3018		3422-3017/001	3422-3017/002	3422-3018/002
34122-3013		3422-3014		3422-3013/001	3422-3013/002	3422-3014/002
3422-3019		3422-3021		3422-3019/001	3422-3019/002	3422-3021/002
3422-3015		3422-3016		3422-3015/001	3422-3015/002	3422-3016/002

Примечание. Фрезы по 1-му ряду диаметров являются предпочтительными для применения.

Пример условного обозначения фрезы с крупным зубом диаметром £) = 250 мм;

Фреза 3422-3011 ГОСТ 20319-74 (Измененная редакция, Изм. № 1).

ГОСТ 20319-74 С. 4

1.2. Форма и геометрия зуба фрез должны соответствовать указанным на черт. 2.

>Б-Б

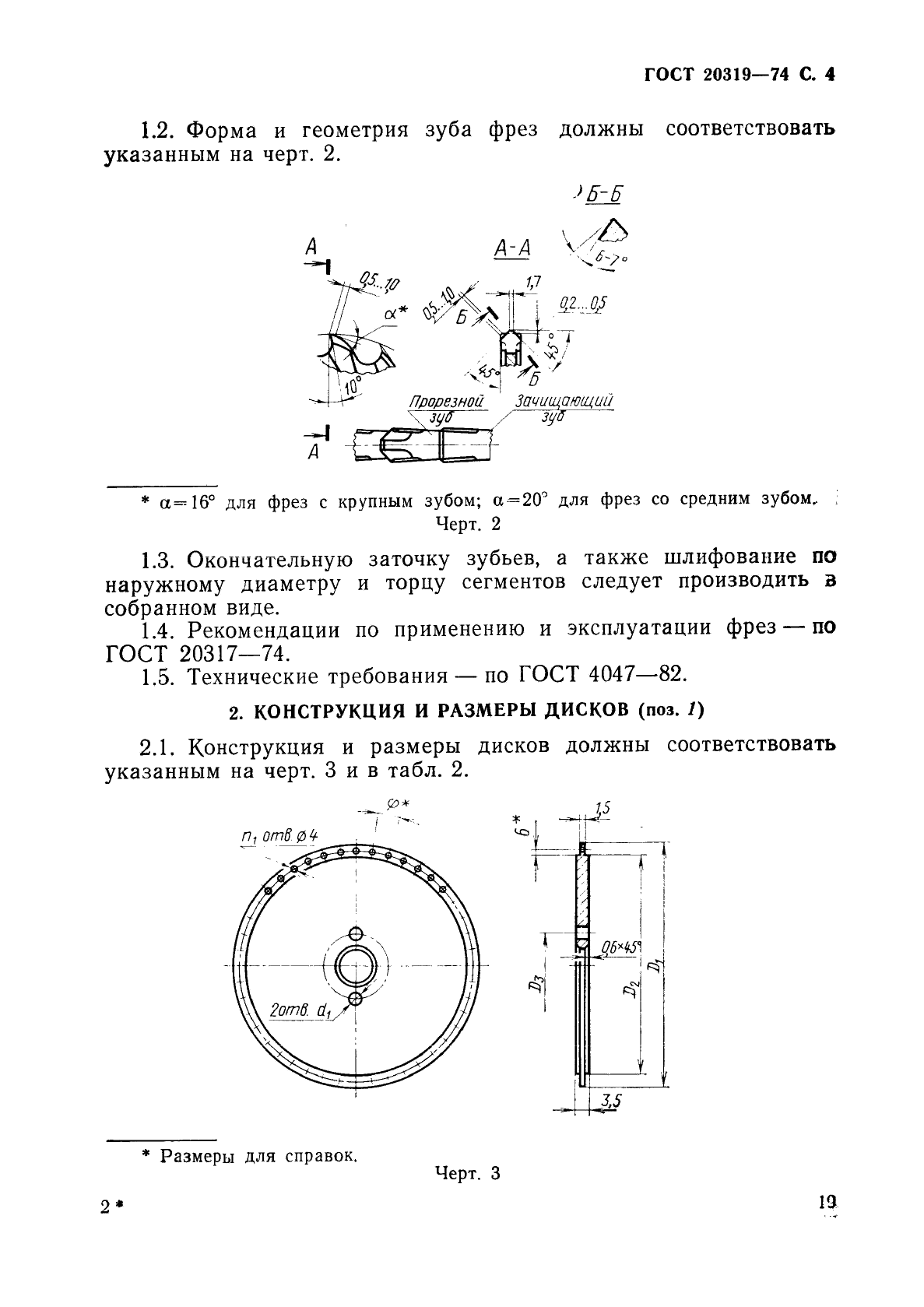

* а=16° для фрез с крупным зубом; а=20° для фрез со средним зубом.

Черт. 2

1.3. Окончательную заточку зубьев, а также шлифование по наружному диаметру и торцу сегментов следует производить в собранном виде.

1.4. Рекомендации по применению и эксплуатации фрез — по ГОСТ 20317-74.

1.5. Технические требования — по ГОСТ 4047-82.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ДИСКОВ (поз. /)

2.1. Конструкция и размеры дисков должны соответствовать указанным на черт. 3 и в табл. 2.

п. nmR ли

1 !

* Размеры для справок.

Черт. 3

С. 5 ГОСТ 20319-74

Таблица 2

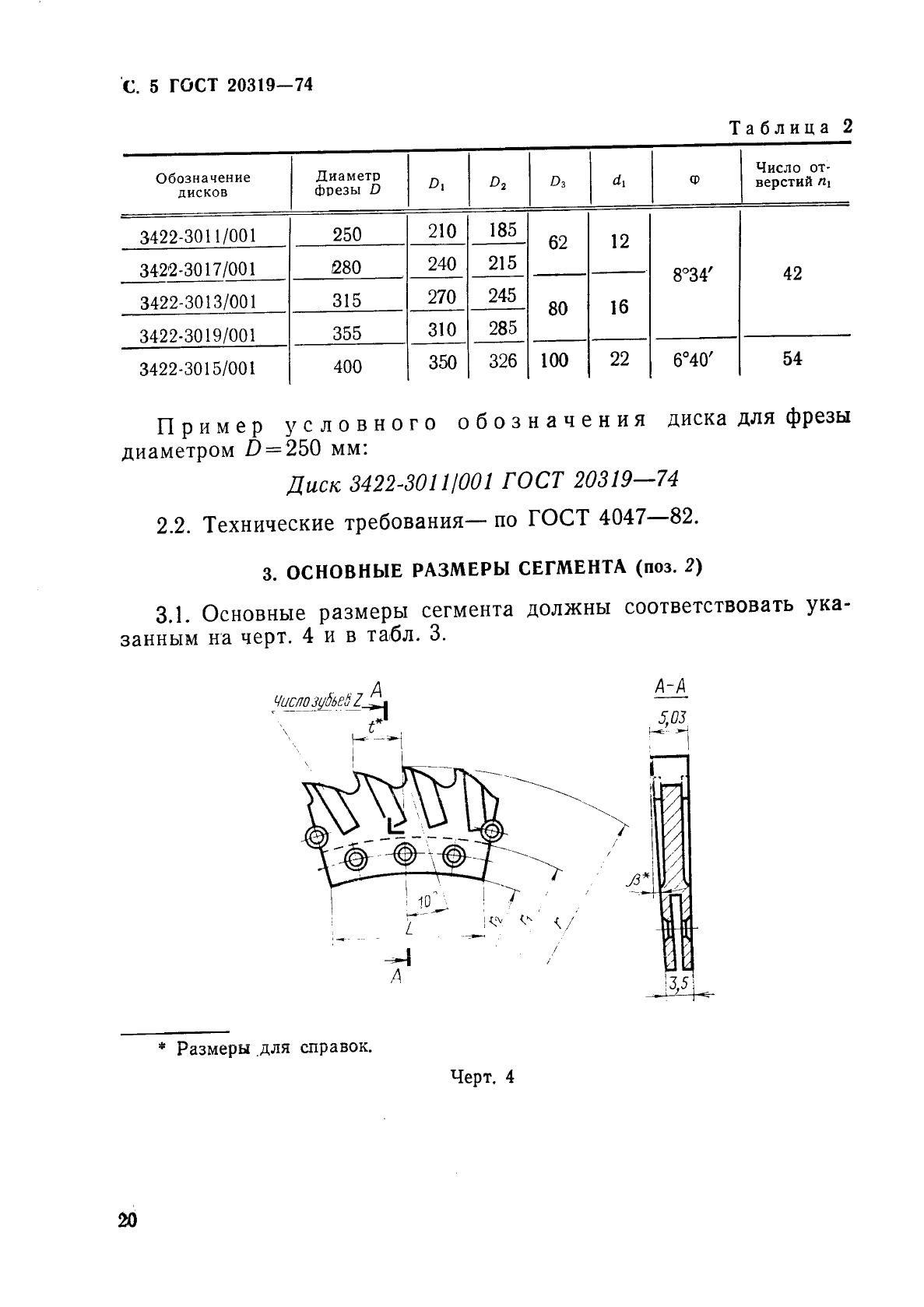

Обозначение дисков	Диаметр фрезы D	я.	D₃	£>з	4	ф	Число отверстий n_t
3422-3011/001	250	210	185	62	12
3422-3017/001	280	240	215	62	12	8°34′	42
3422-3013/001	315	270	245	QA		8°34′	42
3422-3019/001	355	310	285	OU	ID
3422-3015/001	400	350	326	100	22	6°40′	54

Пример условного обозначения диска для фрезы диаметром £) = 250 мм: Диск 3422-30111001 ГОСТ 20319-74 2.2. Технические требования— по ГОСТ 4047-82.

3. ОСНОВНЫЕ РАЗМЕРЫ СЕГМЕНТА (поз. 2)

3.1. Основные размеры сегмента должны соответствовать указанным на черт. 4 и в табл. 3.

* Размеры для справок.

ГОСТ 20319-74 С. 6

Таблица 3

Размеры, мм

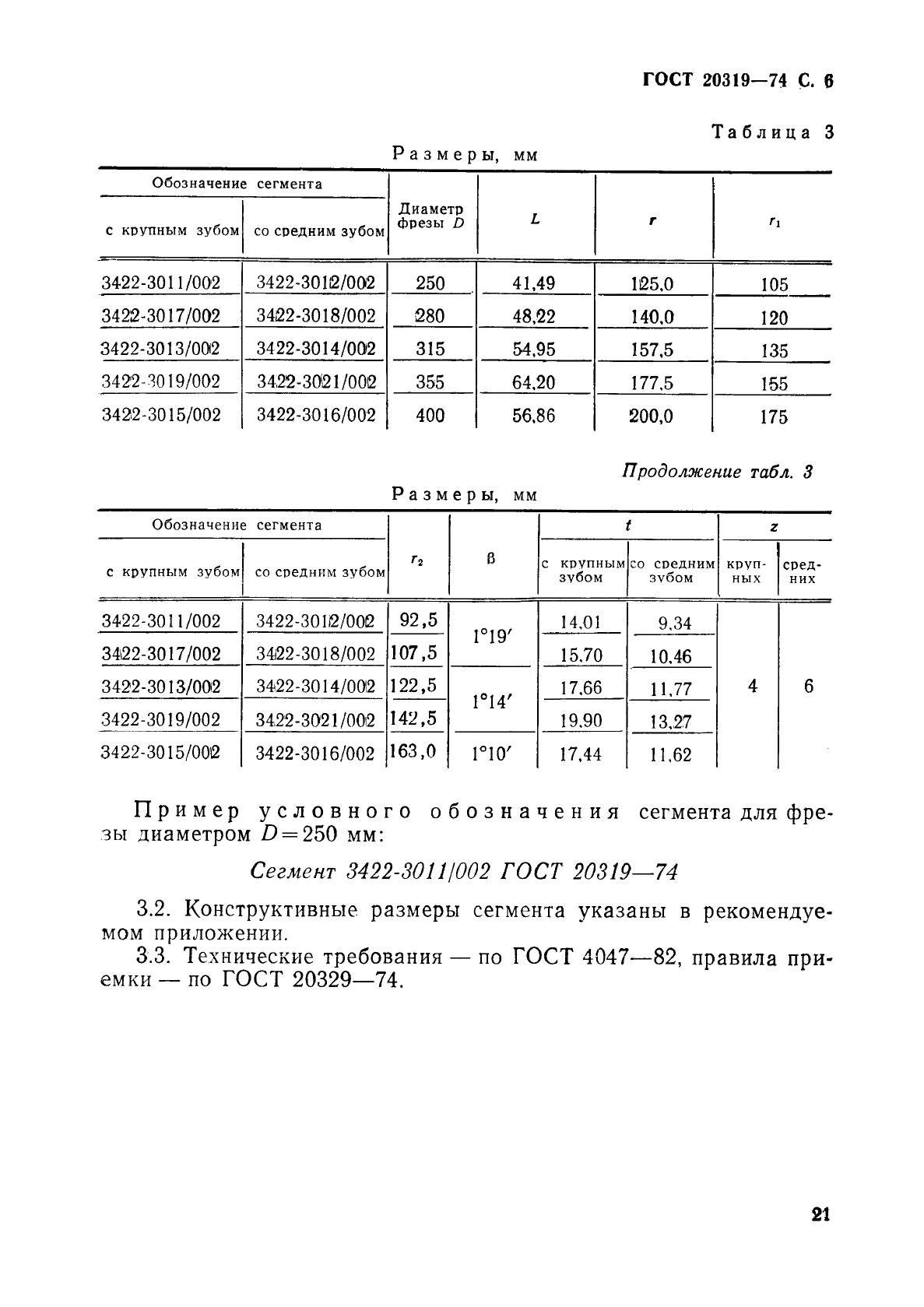

Обозначени с крупным зубом	сегмента со средним зубом	Диаметр фрезы D	L	г	Г\
3422-3011/002	3422-30112/002	250	41,49	125,0	105
3422-3017/002	3422-3018/002	280	48,22	140,0	120
3422-3013/002	3422-3014/002	315	54,95	157,5	135
3422-3019/002	34,22-3021/002	355	64,20	177.5	155
3422-3015/002	3422-3016/002	400	56,86	200,0	175

Продолжение табл. 3

Размеры, мм

Обозначение сегмента				t		г
с крупным зубом	со средним зубом	Гг	В	с крупным зубом	со средним зубом	круп ных	сред них
3422-3011/002	3422-3012/002	92,5	1°19′	14,01	9.34
3422-3017/002	3422-3018/002	107,5	1°19′	15.70	10.46
3422-3013/002	3422-3014/002	122,5	1°14′	17.66	11,77	4	6
3422-3019/002	3422-3021/002	142,5	1°14′	19.90	13,27
3422-3015/002	3422-3016/002	163,0	1°10′	17.44	11.62

Пример условного обозначения сегмента для фрезы диаметром £> = 250 мм:

Сегмент 3422-3011/002 ГОСТ 20319-74

3.2. Конструктивные размеры сегмента указаны в рекомендуемом приложении.

3.3. Технические требования — по ГОСТ 4047-82, правила приемки — по ГОСТ 20329-74.

С. 7 ГОСТ 20319-74

ПРИЛОЖЕНИЕ

Рекомендуемое

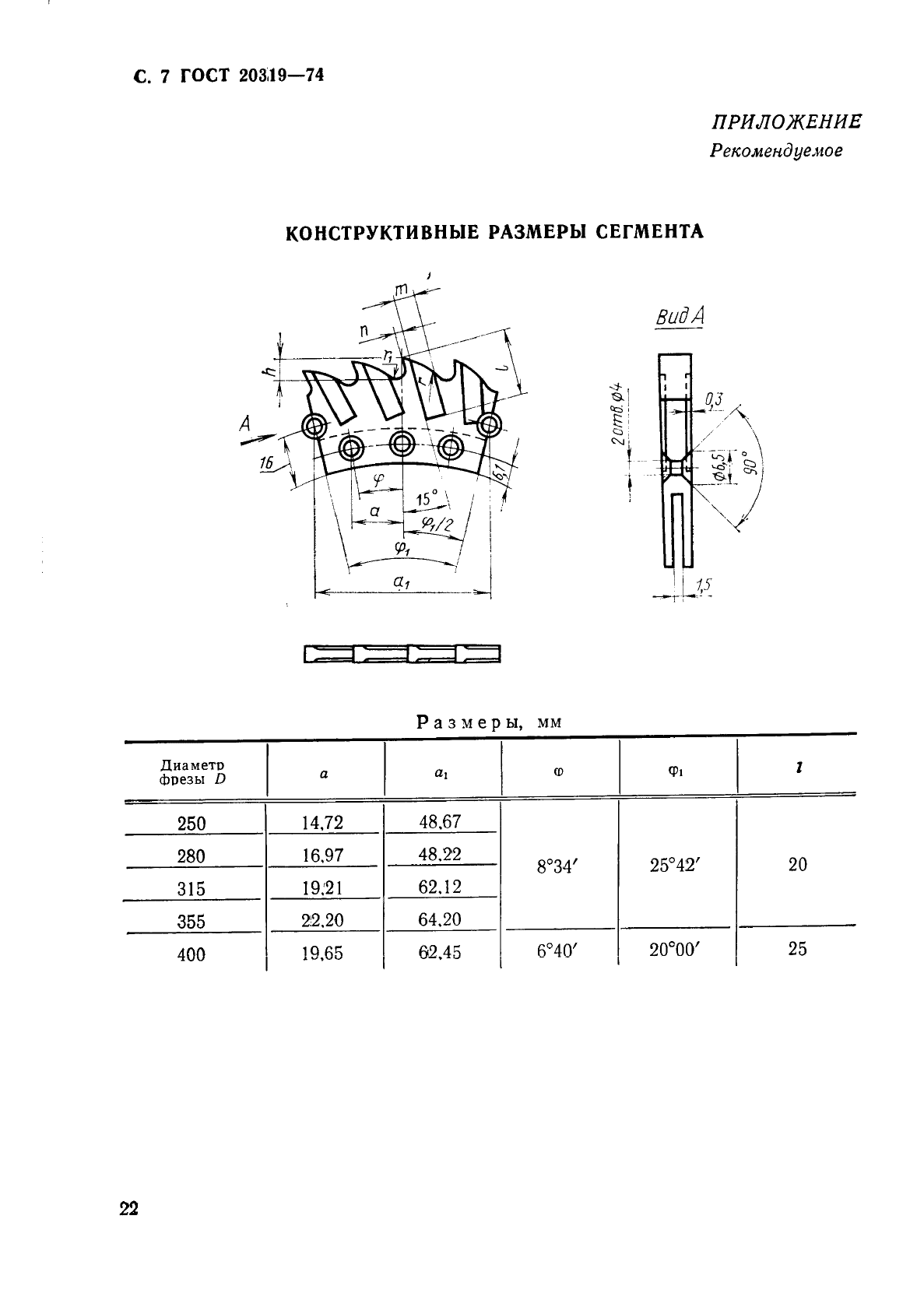

КОНСТРУКТИВНЫЕ РАЗМЕРЫ СЕГМЕНТА

Вид А

Размеры, мм

Диаметр фрезы D	а	а,	(D	Ф1	г
250	14,72	48.67
280	16.97	48.22	8°34′	25°42′	20
315	19:21	62.12	8°34′	25°42′	20
355	212.20	64.20
400	19,65	62.45	6°40′	20°00′	25

ГОСТ 20319-74 С. 8

Продолжение

Размеры, мм

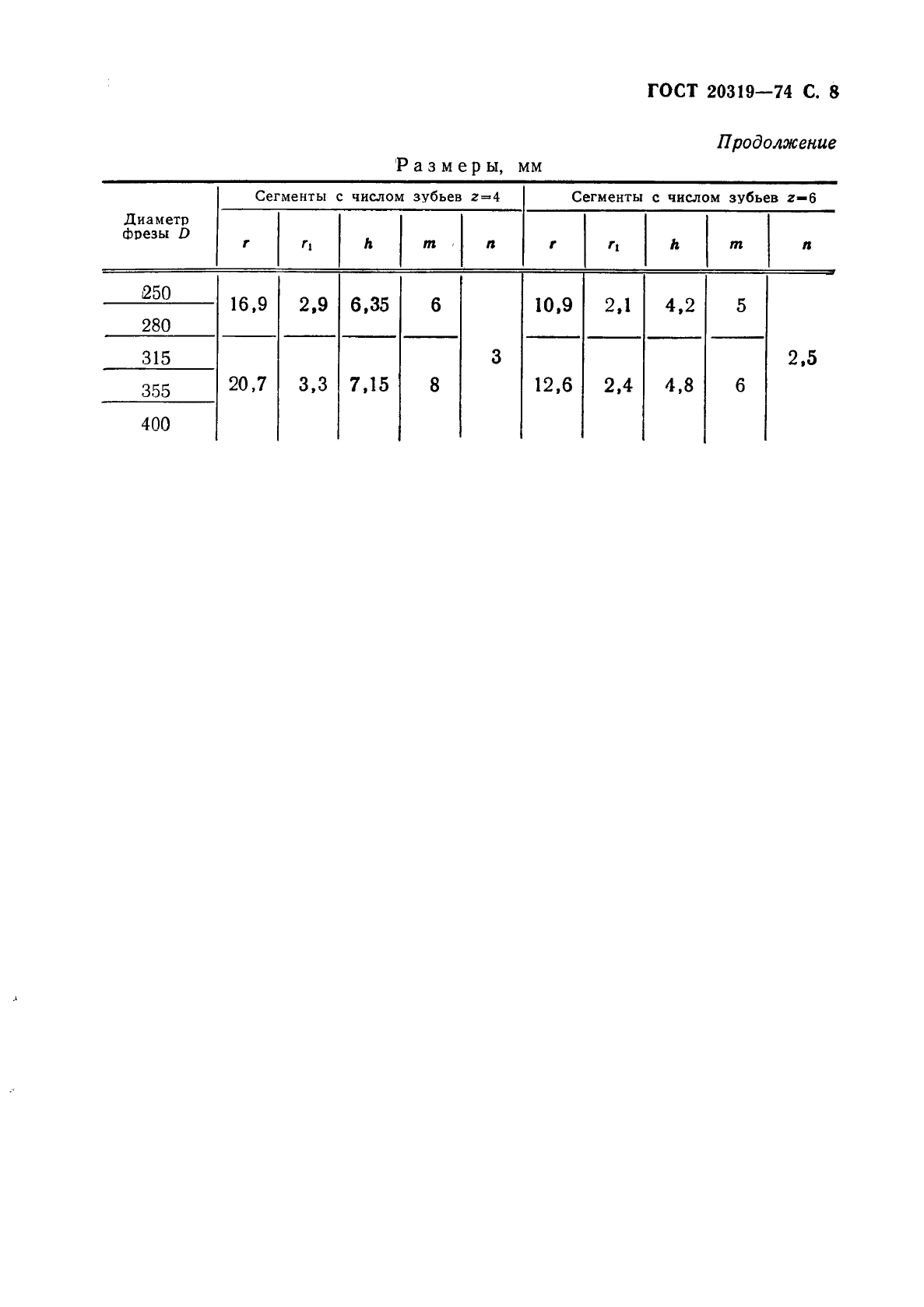

Диаметр фрезы D	Сегменты с числом зубьев г=4					Сегменты с числом зубьев z—6
	г	Т\	h	m	п	г		h	тп	п
250	16,9	2,9	6,35	6	3	10,9	2,1	4,2	5	2,5
280
315	20,7	3,3	7,15	8		12,6	2,4	4,8	6
355
400
