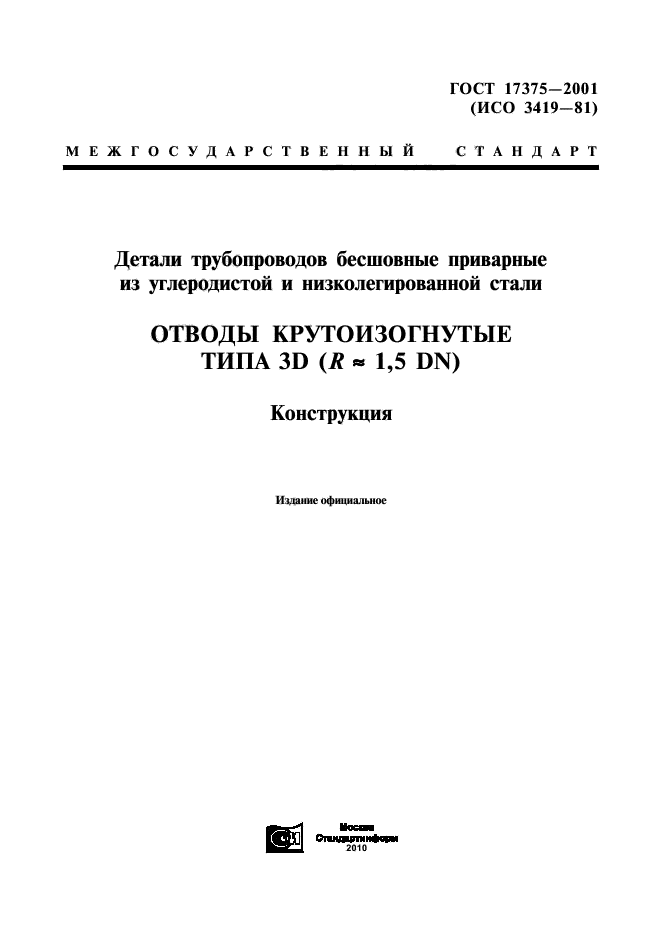

ГОСТ 17375-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ОТВОДЫ КРУТОИЗОГНУТЫЕ
ТИПА 3D (R ≈ 1,5 DN)
КОНСТРУКЦИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

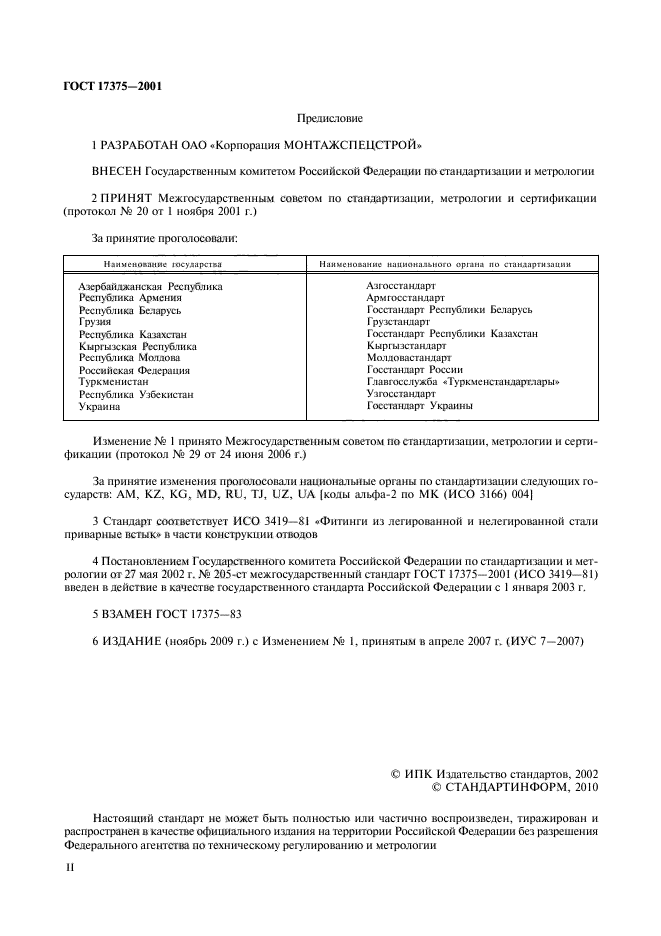

Предисловие
1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции отводов
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17375-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 17375-83

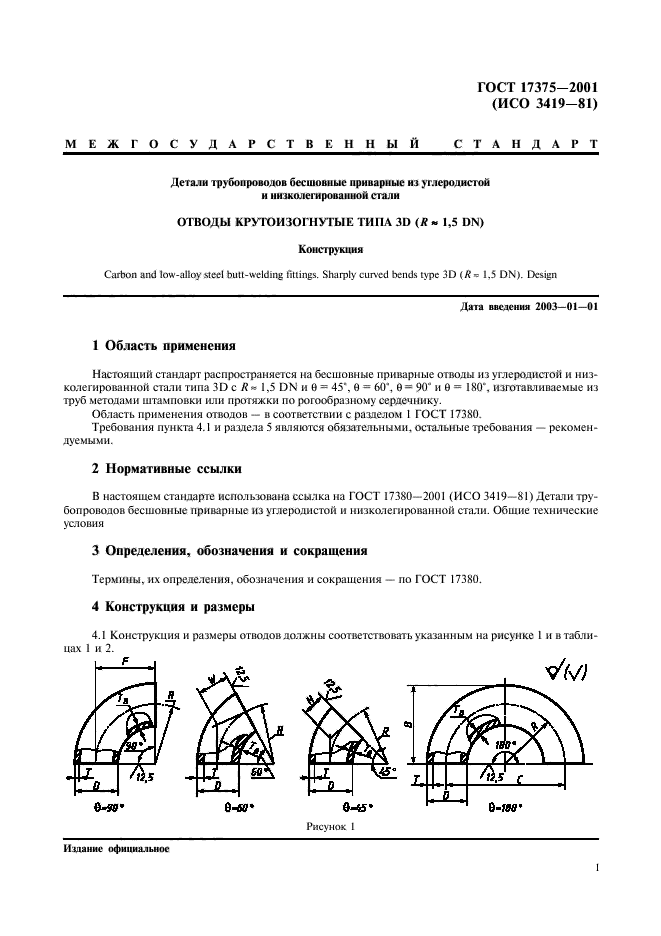

ГОСТ 17375-2001 (ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов бесшовные приварные из углеродистой
и низколегированной стали
ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 3D (R ≈ 1,5 DN)
Конструкция
Carbon and low-alloy steel butt-welding fittings. Sharply curved bends type 3D (R ≈ 1,5 DN). Design
Дата введения 2003-01-01
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R ≈ 1,5 DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов — в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения — по ГОСТ 17380.
4 Конструкция и размеры
4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1

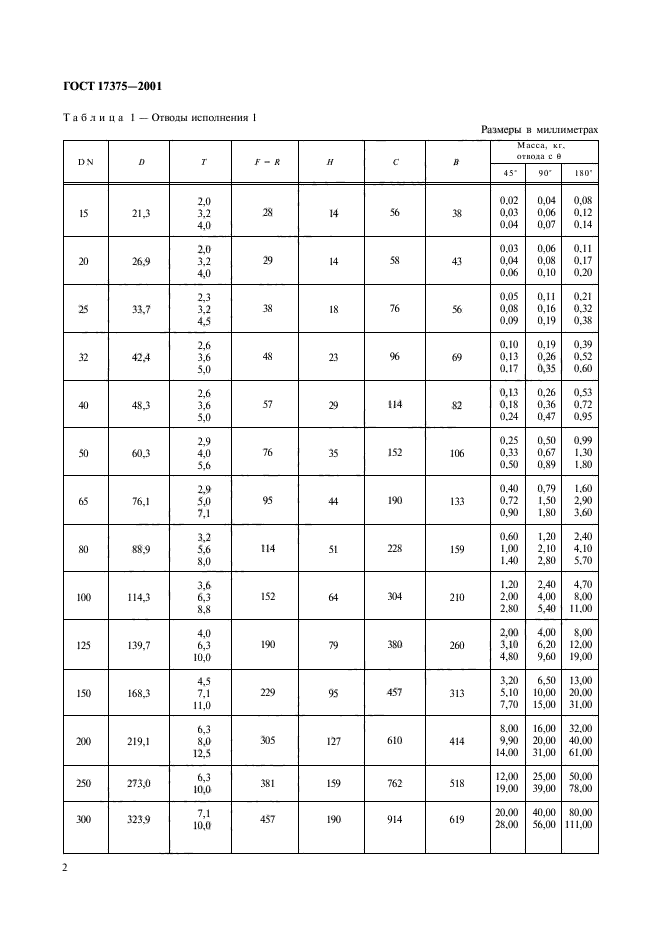

Таблица 1 — Отводы исполнения 1
Размеры в миллиметрах
|
DN |
D |
T |
F = R |
H |
С |
В |
Масса, кг, отвода с θ |
||
|
45° |
90° |
180° |
|||||||
|
15 |
21,3 |
2,0 |
28 |
14 |
56 |
38 |
0,02 |
0,04 |
0,08 |
|
3,2 |
0,03 |
0,06 |
0,12 |
||||||
|
4,0 |
0,04 |
0,07 |
0,14 |
||||||
|
20 |
26,9 |
2,0 |
29 |
14 |
58 |
43 |
0,03 |
0,06 |
0,11 |
|
3,2 |
0,04 |
0,08 |
0,17 |
||||||
|
4,0 |
0,06 |
0,10 |
0,20 |
||||||
|
25 |
33,7 |
2,3 |
38 |
18 |
76 |
56 |
0,05 |
0,11 |
0,21 |
|
3,2 |
0,08 |
0,16 |
0,32 |
||||||
|
4,5 |
0,09 |
0,19 |
0,38 |
||||||
|
32 |
42,4 |
2,6 |
48 |
23 |
96 |
69 |
0,10 |
0,19 |
0,39 |
|
3,6 |
0,13 |
0,26 |
0,52 |
||||||
|
5,0 |
0,17 |
0,35 |
0,60 |
||||||
|
40 |
48,3 |
2,6 |
57 |
29 |
114 |
82 |
0,13 |
0,26 |
0,53 |
|
3,6 |
0,18 |
0,36 |
0,72 |
||||||
|
5,0 |
0,24 |
0,47 |
0,95 |
||||||
|
50 |
60,3 |
2,9 |
76 |
35 |
152 |
106 |
0,25 |
0,50 |
0,99 |
|
4,0 |
0,33 |
0,67 |
1,30 |
||||||
|
5,6 |
0,50 |
0,89 |
1,80 |
||||||
|
65 |
76,1 |
2,9 |
95 |
44 |
190 |
133 |
0,40 |
0,79 |
1,60 |
|
5,0 |
0,72 |
1,50 |
2,90 |
||||||
|
7,1 |
0,90 |
1,80 |
3,60 |
||||||
|
80 |
88,9 |
3,2 |
114 |
51 |
228 |
159 |
0,60 |
1,20 |
2,40 |
|
5,6 |
1,00 |
2,10 |
4,10 |
||||||
|
8,0 |
1,40 |
2,80 |
5,70 |
||||||
|
100 |
114,3 |
3,6 |
152 |
64 |
