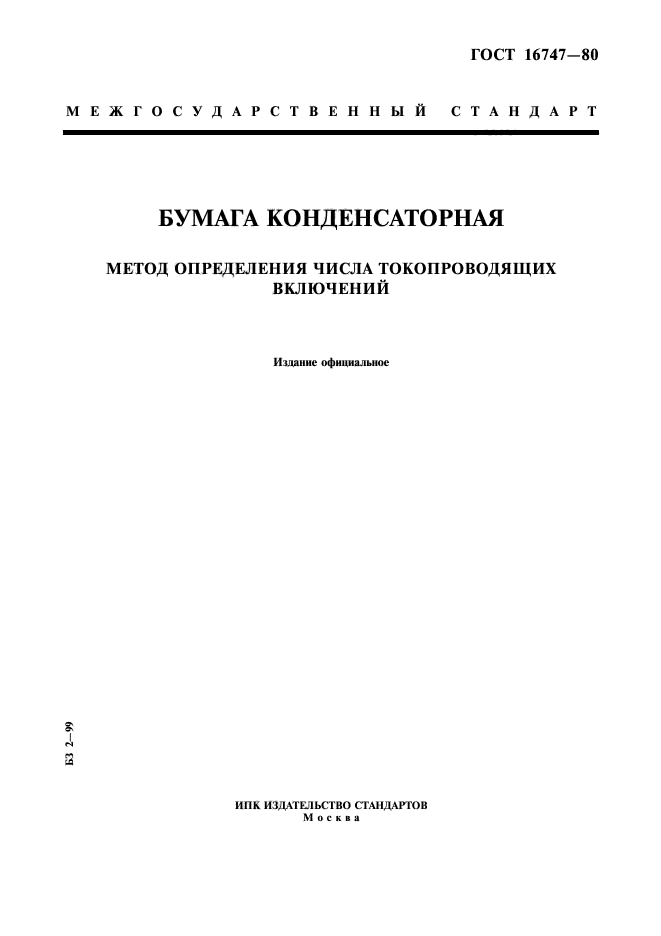

ГОСТ 16747-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БУМАГА КОНДЕНСАТОРНАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ЧИСЛА ТОКОПРОВОДЯЩИХ ВКЛЮЧЕНИЙ
Издание официальное
БЗ 2-
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
УДК 676.492.01:006.354 Группа К69

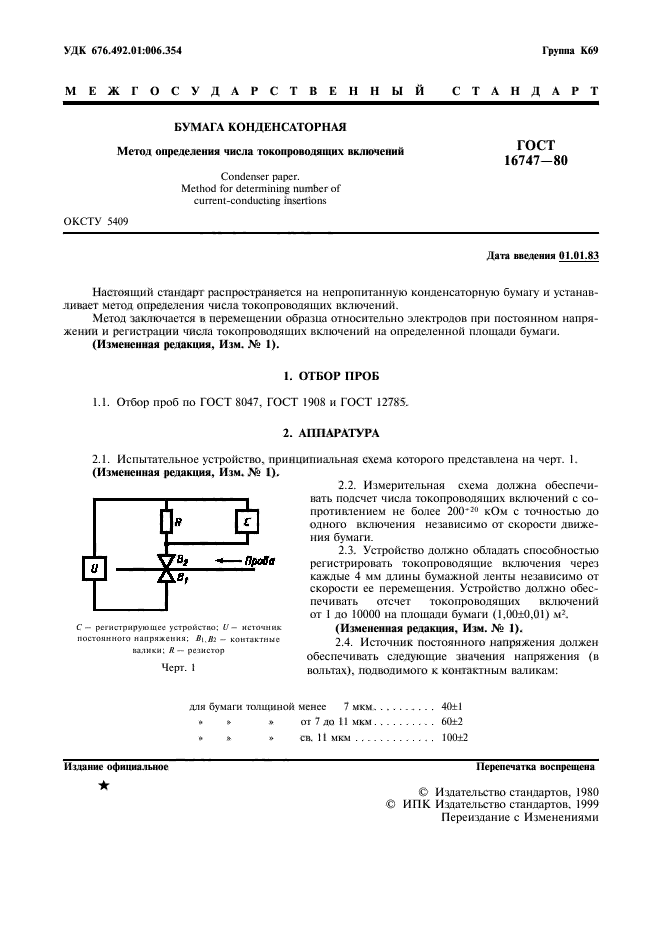

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БУМАГА КОНДЕНСАТОРНАЯ
ГОСТ
Метод определения числа токопроводящих включений 16747 80
Condenser paper.
Method for determining number of current-conducting insertions
ОКСТУ 5409
Дата введения 01.01.83
Настоящий стандарт распространяется на непропитанную конденсаторную бумагу и устанавливает метод определения числа токопроводящих включений.
Метод заключается в перемещении образца относительно электродов при постоянном напряжении и регистрации числа токопроводящих включений на определенной площади бумаги. (Измененная редакция, Изм. № 1).
1. ОТБОР ПРОБ
1.1. Отбор проб по ГОСТ 8047, ГОСТ 1908 и ГОСТ 12785.
2. АППАРАТУРА
2.1. Испытательное устройство, прннципиачьная схема которого представлена на черт. I. (Измененная редакция, Изм. № 1).
2.2. Измерительная схема должна обеспечивать подсчет числа токопроводящих включений с со-протиатением не более 200120 кОм с точностью до одного включения независимо от скорости движения бумаги.
2.3. Устройство должно обладать способностью
| и | У /7poffg регистрировать токопроводящие включения через
L—J каждые 4 мм длины бумажной ленты независимо от
I скорости ее перемещения. Устройство должно обес-
| | печнвать отсчет токопроводящих включений
от 1 до 10000 на площади бумаги (1,00±0,01) м1.
с — регнорируюше: устройство: и- иеючник (Измененная редакция, Изм. № 1).
постоянного напряжения: ВХ.Л — контактные 2.4. ИСТОЧНИК ПОСТОЯННОГО напряжения ДОЛЖеН
калики: Л — резистор с .
обеспечивать следующие значения напряжения (в ЧсРт— 1 вольтах), подводимого к контактным валикам:
для бумаги толщиной менее 7 мкм……….40tl
* » » от 7 до И мкм……….60*2
• * * св. II мкм…………. 100±2
1
& Издательство стандартов, 1980
€> ИГ1К Издательство стандартов. 1999
Переиздание с Изменениями

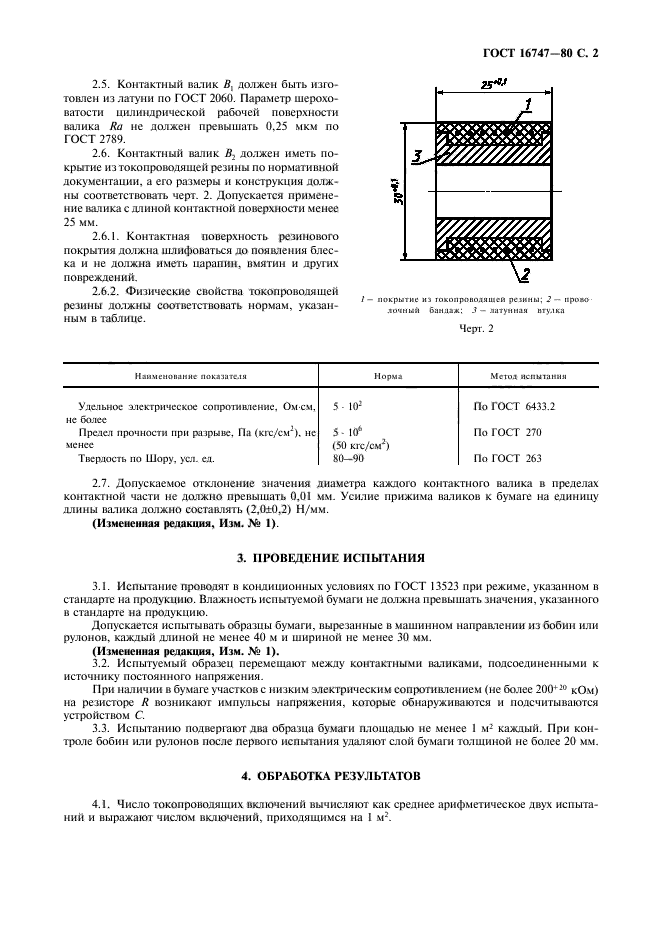

ГОСТ 16747-80 С. 2
|
2.5. Контактный валик В1 должен быть изготовлен из латуни по Г ОСТ 2060. Параметр шероховатости цилиндрической рабочей поверхности валика Ra не должен превышать 0.25 мкм по ГОСТ 2789. 2.6. Контактный валик В2 должен иметь покрытие из токопроводящей резины по нормативной документации, а его размеры и конструкция должны соответствовать черт. 2. Допускается применение валика с длиной контактной поверхности менее 25 мм. 2.6.1. Контактная поверхность резинового покрытия должна шлифоваться до появления блеска и не должна иметь парапин, вмятин и других повреждений. 2.6.2. Физические свойства токопроводящей резины должны соответствовать нормам, указанным в таблице. |
|
Черт. 2
|
Наименование показателя |
Норма |
Metoa испытании |
|
Удельное электрическое сопротивление. Ом-см. |
5 • 102 |
По ГОСТ 6433.2 |
|
не более Предел прочности мри рафыве. Па (кгс/см’). не |
5- 10* |
По ГОСТ 270 |
|
менее |
(50 кгс/см2) |
|
|
Твердость по Шору. уел. ед. |
80-90 |
По ГОСТ 263 |
2.7. Допускаемое отклонение значения диаметра каждого контактного валика в пределах контактной части не должно превышать 0,01 мм. Усилие прижима валиков к бумаге на единицу длины валика должно составлять (2,0±0,2) Н/мм.
(Измененная редакция, Изм. № 1).
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Испытание проводят в кондиционных условиях по ГОСТ 13523 при режиме, указанном в стандарте на продукцию. Влажность испытуемой бумаги не должна превышать значения, указанного в стандарте на продукцию.
Допускается испытывать образцы бумаги, вырезанные в машинном напраатенни из бобин или рулонов, каждый длиной не менее 40 м и шириной не менее 30 мм.
(Измененная редакция, Изм. № 1).
3.2. Испытуемый образец перемешают между контактными валиками, подсоединенными к источнику постоянного напряжения.
При наличии в бумаге участков с низким электрическим сопротивлением (не более 200* 10 кОм) на резисторе К возникают импульсы напряжения, которые обнаруживаются и подсчитываются устройством С.
3.3. Испытанию подвергают два образца бумаги площадью не менее 1 м- каждый. При контроле бобин или рулонов после первого испытания удаляют слой бумаги толщиной не более 20 мм.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Число токопроводящих включений вычисляют как среднее арифметическое двух испытаний и выражают числом включений, приходящимся на 1 м2.

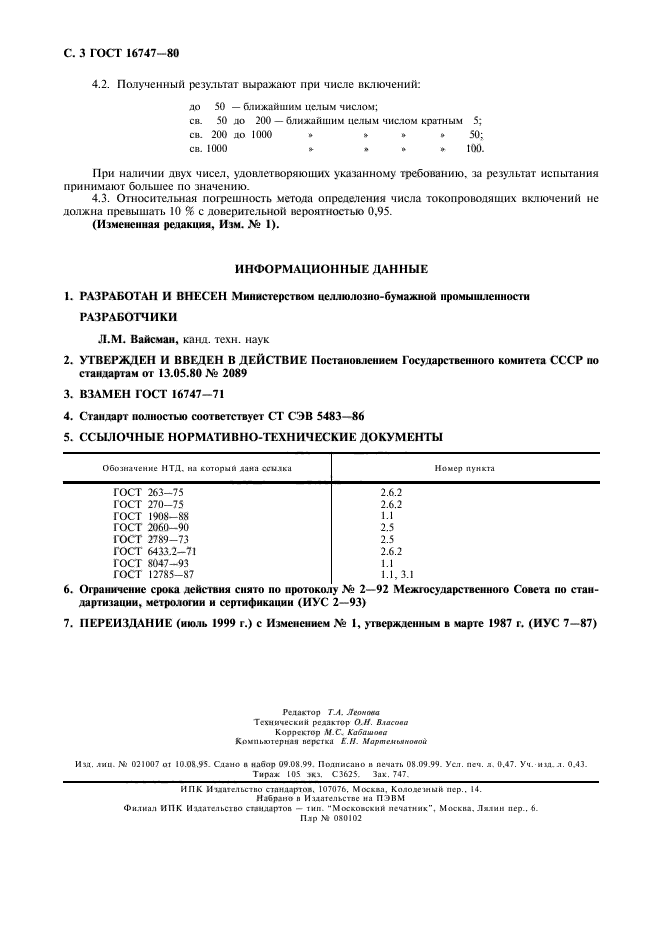

С. 3 ГОСТ 16747-80
4.2. Полученный результат выражают при числе включений:
до 50 — ближайшим целым числом; св. 50 до 200 — ближайшим целым числом кратным 5; св. 200 до 1000 * » * * 50;
св. 1000 * * 100.
При наличии двух чисел, удовлетворяющих указанному требованию, за результат испытания принимают большее по значению.
4.3. Относительная погрешность метода определения числа токопроводящих включений не должна превышать 10 % с доверительной вероятностью 0,95.
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством целлюлозно-бумажной промышленности РАЗРАБОТЧИКИ
Л.М. Вайсман, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но стандартам от 13.05.80 № 2089
3. ВЗАМЕН ГОСТ 16747-71
4. Стандарт полностью соответствует СТ СЭВ 5483—86
|
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ |
||||||||||||||||||
|
||||||||||||||||||
|
6. Ограничение срока действия снято но протоколу № 2—92 Межгосударственного Совета но стандартизации, метрологии и сертификации (ИУС 2—93) |
7. ПЕРЕИЗДАНИЕ (июль 1999 г.) с Изменением N° 1, утвержденным в марте 1987 г. (ИУС 7—87)
