Ниобий в штабиках. Технические условия
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4

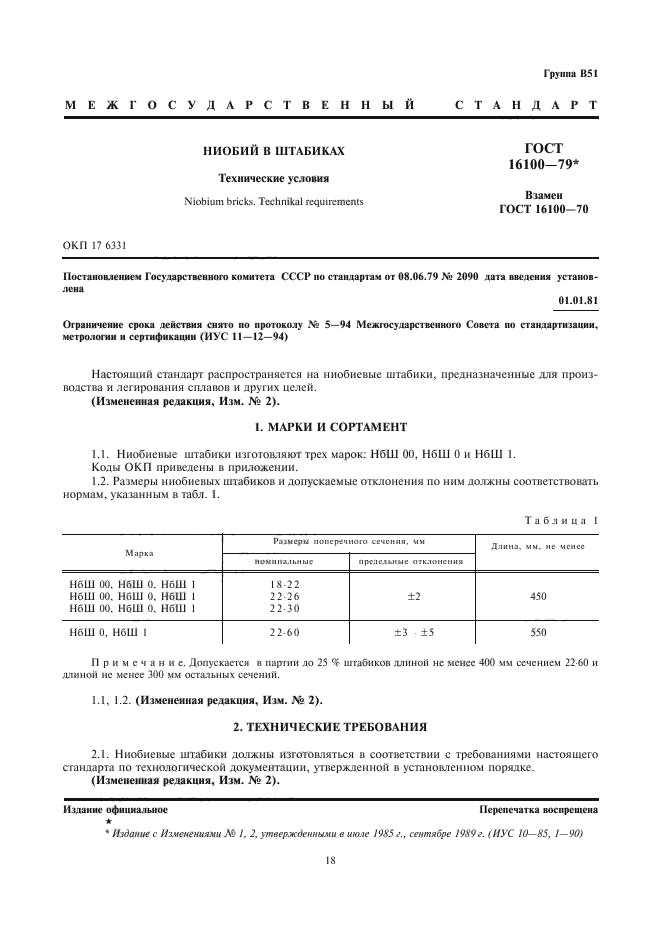

Группа В51
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НИОБИИ В ШТАБИКАХ Технические условия
ГОСТ
16100-79*
Взамен ГОСТ 16100-70
Niobium bricks. Technikal requirements
ОКП 17 6331
Постановлением Государственного комитета СССР по стандартам от 08.06.79 № 2090 дата введения установлена
01.01.81
Ограничение срока действия снято по протоколу N1 5—94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11 — 12—94)
Настоящий стандарт распространяется на ниобиевые штабики, предназначенные для производства и легирования сплавов и других целей.
(Измененная редакция, Изм. № 2).
I. МАРКИ И СОРТАМЕНТ
1.1. Ниобиевые штабики и з го то ап я ют трех марок: НбШ 00. НбШ 0 и НбШ 1.
Коды ОКГ1 приведены в приложении.
1.2. Размеры ннобиевых штабиков и допускаемые отклонения по ним должны соответствовать нормам, указанным в табл. I.
|
Таблица I |
||||||||||||||||||||||
|
||||||||||||||||||||||
Примечание. Допускается в партии до 25 % штабиков длиной не мснсс 400 мм сечением 22-60 и длиной не менее 300 мм остальных сечении.
1.1, 1.2. (Измененная редакция, Изм. № 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Ниобиевые штабики должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 2).
18
1
Издание с Изменениями № 1. 2. утвержденными в июле 1985 г., сентябре 1989г. (ИУС 10—85, 1—90)

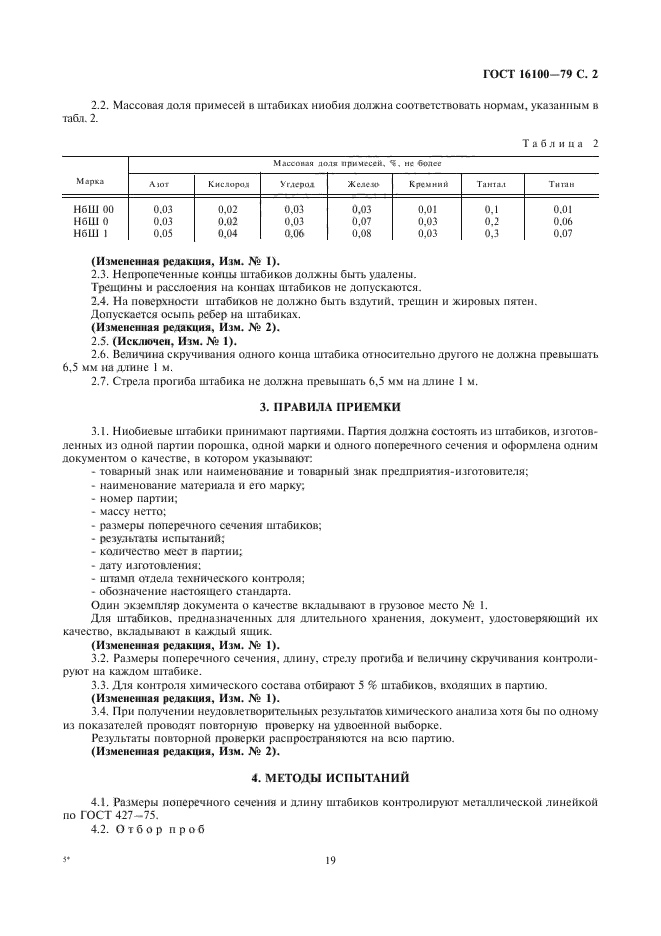

ГОСТ 16100-79 С. 2
2.2. Массовая доля примесей в штабиках ниобия должна соответствовать нормам, указанным в табл. 2.
|
Таблица 2 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
(Измененная редакция, Изм. № 1).
2.3. Непропеченные концы штабиков должны быть удалены.
Трошины и расслоения на концах штабиков не допускаются.
2.4. На поверхности штабиков не должно быть вздутий, трещин и жировых пятен. Допускается осыпь ребер на штабиках.
(Измененная редакция, Изм. № 2).
2.5. (Исключен, Изм. № 1).
2.6. Величина скручивания одного конца штабика относительно другого не должна превышать
6.5 мм на длине 1 м.
2.7. Стрела прогиба штабика не должна превышать 6.5 мм на длине I м.
3. ПРАВИЛА ПРИЕМКИ
3.1. Ниобиевые штабики принимают партиями. Партия должна состоять из штабиков. изготовленных нз одной партии порошка, одной марки и одного поперечного сечения и оформлена одним документом о качестве, в котором указывают:
— товарный знак или наименование и товарный знак предприятия-изготовителя;
— наименование материала и его марку;
— номер партии;
— массу нетто;
— размеры поперечного сечения штабиков;
— результаты испытаний;
— количество мест в партии;
— дату изготовления:
— штамп отдела технического контроля;
— обозначение настоящего стандарта.
Один экземпляр документа о качестве вкладывают в грузовое место № 1.
Дтя штабиков. предназначенных для длительного хранения, документ, удостоверяющий их качество, вкладывают в каждый ящик.
(Измененная редакция, Изм. № 1).
3.2. Размеры поперечного сечения, длину, стрелу прогиба и величину скручивания контролируют на каждом штабике.
3.3. Для контроля химического состава отбирают 5 % штабиков. входящих в партию. (Измененная редакция, Изм. № 1).
3.4. При получении неудовлетворительных результатов химического анализа хотя бы по одному из показателей проводят повторную проверку на удвоенной выборке.
Результаты повторной проверки распространяются на всю партию.
(Измененная редакция, Изм. № 2).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размеры поперечного сечения и длину штабиков контролируют металлической линейкой по ГОСТ 427-75.
4.2. Отбор проб
19

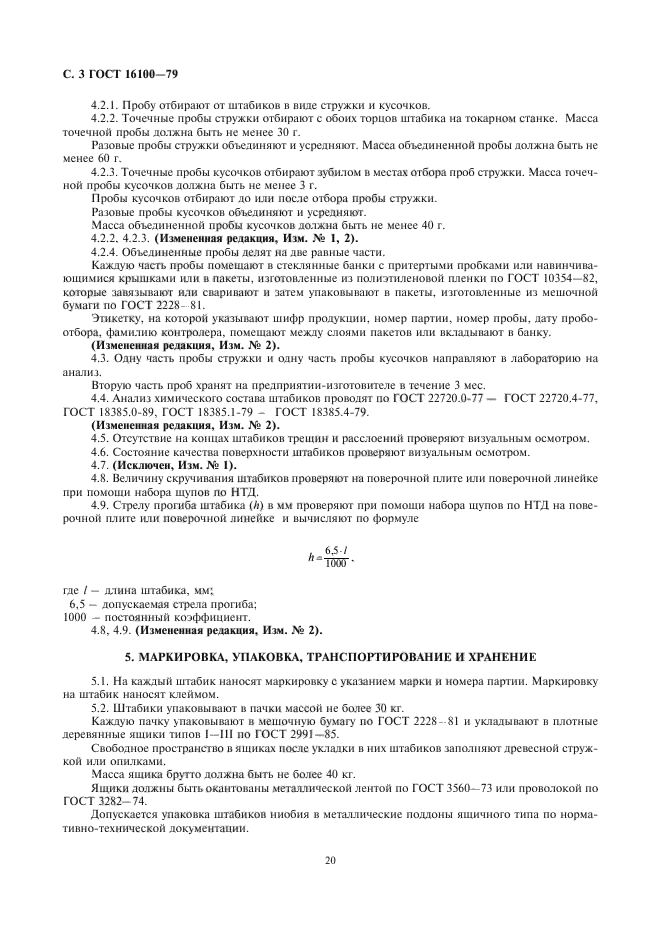

С. 3 ГОСТ 16100-79
4.2.1. Пробу отбирают от штабиков в виде стружки и кусочков.
4.2.2. Точечные пробы стружки отбирают с обоих торцов штабика иа токарном станке. Масса точечной пробы должна быть не менее 30 г.
Разовые пробы стружки объединяют и усредняют. Масса объединенной пробы должна быть не менее 60 г.
4.2.3. Точечные пробы кусочков отбирают зубилом в местах отбора проб стружки. Масса точечной пробы кусочков должна быть не менее 3 г.
Пробы кусочков отбирают до или после отбора пробы стружки.
Разовые пробы кусочков объединяют и усредняют.
Масса объединенной пробы кусочков должна быть не менее 40 г.
4.2.2. 4.2.3. (Измененная редакция, Изм. № 1, 2).
4.2.4. Объединенные пробы делят на две равные части.
Каждую часть пробы помешают в стеклянные банки с притертыми пробками или навинчивающимися крышками или в пакеты, изготовленные из полиэтиленовой пленки по ГОСТ 10354-82, которые завязывают или сваривают и затем упаковывают в пакеты, изготовленные из мешочной бумаги по ГОСТ 2228- 81.
Этикетку, на которой указывают шифр продукции, номер партии, номер пробы, дату пробо-отбора. фамилию контролера, помешают между слоями пакетов или вкладывают в банку.
(Измененная редакция, Изм. № 2).
4.3. Одну часть пробы стружки и одну часть пробы кусочков направляют в лабораторию на анализ.
Вторую часть проб хранят на предприятин-изготовнгеле в течение 3 мес.
4.4. Анализ химического состава штабиков проводят по ГОСТ 22720.0-77 — ГОСТ 22720.4-77, ГОСТ 18385.0-89, ГОСТ 18385.1-79 — ГОСТ 18385.4-79.
(Измененная редакция, Изм. № 2).
4.5. Отсутствие на концах штабиков трещин и расслоений проверяют визуальным осмотром.
4.6. Состояние качества поверхности штабиков проверяют визуальным осмотром.
4.7. (Исключен, Изм. № I).
4.8. Величину скручивания штабиков проверяют на поверочной плите или поверочной линейке прн помоши набора щупов по НТД.
4.9. Стрелу прогиба штабика (А) в мм проверяют при помощи набора щупов по НТД на поверочной плите или поверочной линейке и вычисляют по формуле
где / — длина штабика. мм;
6,5 — допускаемая стрела прогиба;
1000 — постоянный коэффициент.
4.8, 4.9. (Измененная редакция. Изм. № 2).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. На каждый штабнк наносят маркировку с указанием марки и номера партии. Маркировку на штабик наносят клеймом.
5.2. Штабики упаковывают в пачки массой не более 30 кг.
Каждую пачку упаковывают в мешочную бумагу по ГОСТ 2228- 81 и укладывают в плотные деревянные ящики типов 1—111 по ГОСТ 2991-85.
Свободное пространство в ящиках после укладки в них штабиков заполняют древесной стружкой или опилками.
Масса ящика брутто должна быть не более 40 кг.
Ящики должны быть окантованы металлической лентой по ГОСТ 3560-73 или проволокой по ГОСТ 3282-74.
Допускается упаковка штабиков ниобия в металлические поддоны ящичного типа по нормативно-технической документации.
20

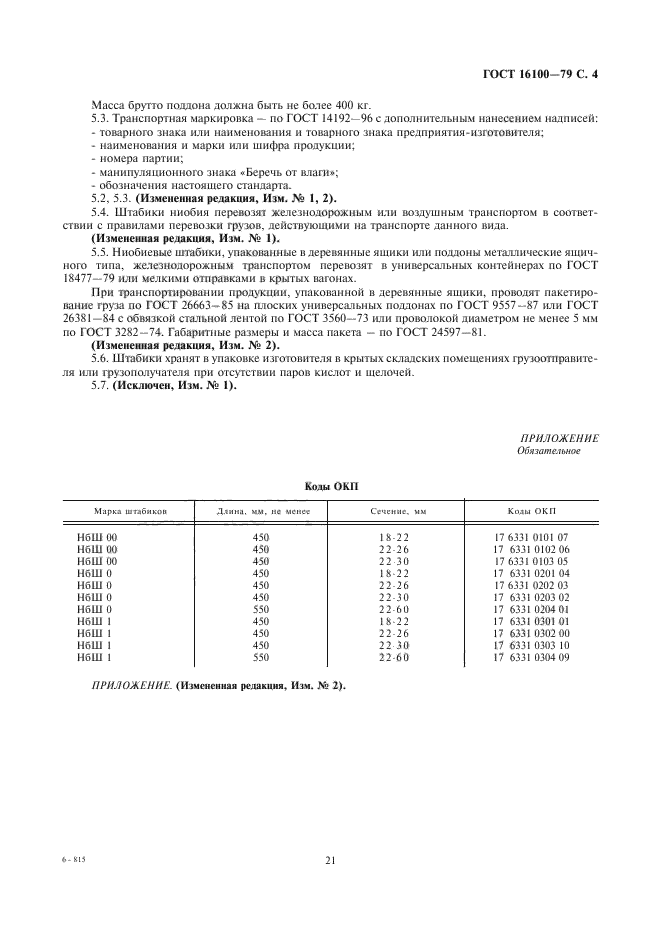

ГОСТ 16100-79 С. 4
Масса брутто поддона должна быть не более 400 кг.
5.3. Транспортная маркировка — по ГОСТ 14192-96 с дополнительным нанесением надписей:
— товарного знака или наименования и товарного знака предприятия-изготовителя;
— наименования и марки или шифра продукции;
— номера партии;
— манипуляционного знака «Беречь от влаги*;
— обозначения настоящего стандарта.
5.2, 5.3. (Измененная редакция, Изм. № 1,2).
5.4. Штабики ниобия перевозят железнодорожным или воздушным транспортом в соответствии с правилами перевозки грузов, действующими иа транспорте данного вида.
(Измененная редакция, Изм. № 1).
5.5. Ниобиевые штабики, упакованные в деревянные ящики или поддоны металлические ящичного типа, железнодорожным транспортом перевозят в универсальных контейнерах по ГОСТ 18477-79 или мелкими отправками в крытых вагонах.
При транспортировании продукции, упакованной в деревянные ящики, проводят пакетирование груза по ГОСТ 26663— 85 на плоских универсальных поддонах по ГОСТ 9557-87 или ГОСТ 26381-84 с обвязкой стальной лентой по ГОСТ 3560-73 или проволокой диаметром не менее 5 мм по ГОСТ 3282-74. Габаритные размеры и масса пакета — по ГОСТ 24597-81.
(Измененная редакция, Изм. JV« 2).
5.6. Штабики хранят в упаковке изготовителя в крытых складских помещениях грузоотправителя или грузополучателя при отсутствии паров кислот и щелочей.
5.7. (Исключен. Изм. № 1).
ПРИЛОЖЕНИЕ
Обязательное
|
Колы ОКГ1 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
ПРИЛОЖЕНИЕ. (Измененная редакция. Изм. № 2). |
6- ш 21
