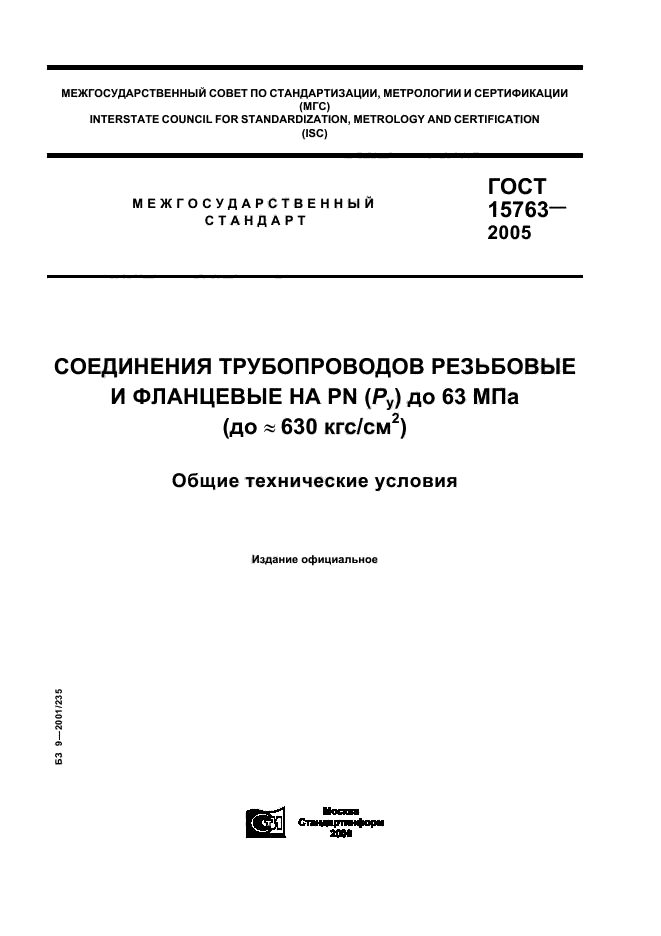

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

гост

15763-

2005

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ И ФЛАНЦЕВЫЕ НА PN (Р_у) до 63 МПа (до « 630 кгс/см²)

Общие технические условия

Издание официальное

•л

ГОСТ 15763-2005

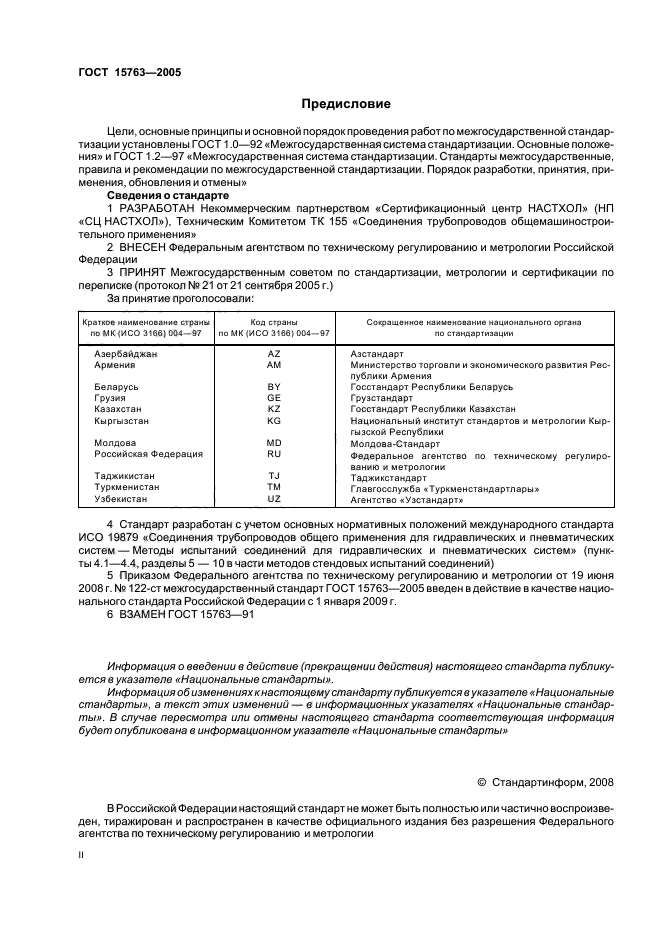

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Некоммерческим партнерством «Сертификационный центр НАСТХОЛ» (НП «СЦ НАСТХОЛ»). Техническим Комитетом ТК 155 «Соединения трубопроводов общемашиностроительного применения»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол No 21 от 21 сентября 2005 г.)

За принятие проголосовали:

Краткое наименование страны no МК <ИСО 316в> 004-97	Коя страны по МК (И СО 3168)004-97	Сокращенное каииенооаиие национальною органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Министерство торговли и экономического развития Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Г рузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Национальный институт стандартов и метрологии Кыргызской Республики
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Агентство «Узстандарт»

4 Стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 19879 «Соединения трубопроводов общего применения для гидравлических и пневматических систем — Методы испытаний соединений для гидравлических и пневматических систем» (пункты 4.1—4.4. разделы 5 — 10 в части методов стендовых испытаний соединений)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 июня 2008 г. N? 122-ст межгосударственный стандарт ГОСТ 15763-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2009 г.

6 ВЗАМЕН ГОСТ 15763-91

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст этих изменений — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 15763-2005

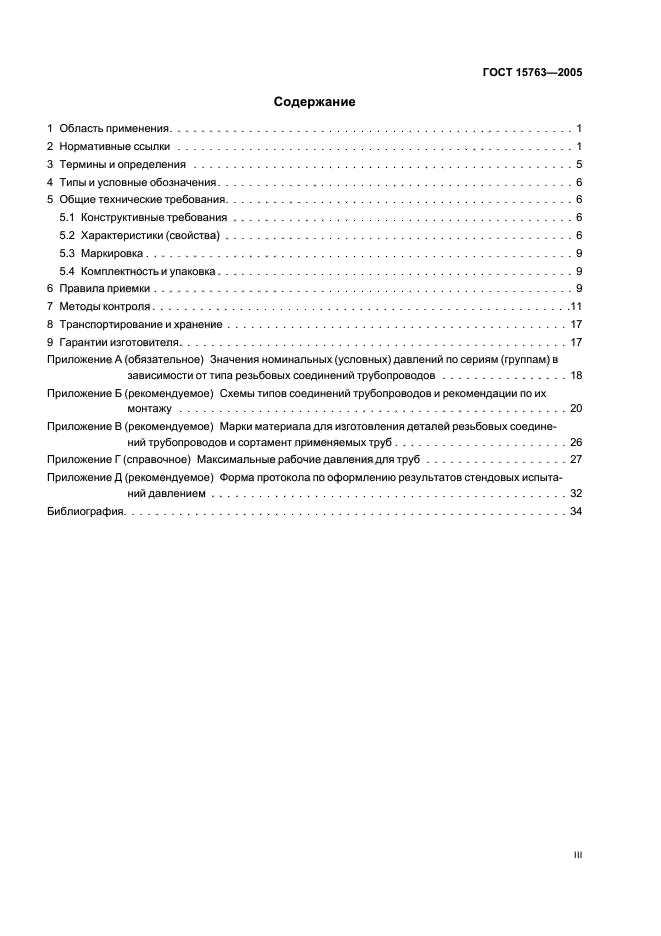

Содержание

1 Область применения……………………………………………1

2 Нормативные ссылки…………………………………………..1

3 Термины и определения…………………………………………5

4 Типы и условные обозначения………………………………………6

5 Общие технические требования……………………………………..6

5.1 Конструктивные требования…………………………………….6

5.2 Характеристики (свойства)……………………………………..6

5.3 Маркировка………………………………………………9

5.4 Комплектность и упаковка………………………………………9

6 Правила приемки……………………………………………..9

7 Методы контроля……………………………………………..11

8 Транспортирование и хранение…………………………………….17

9 Гарантии изготовителя………………………………………….17

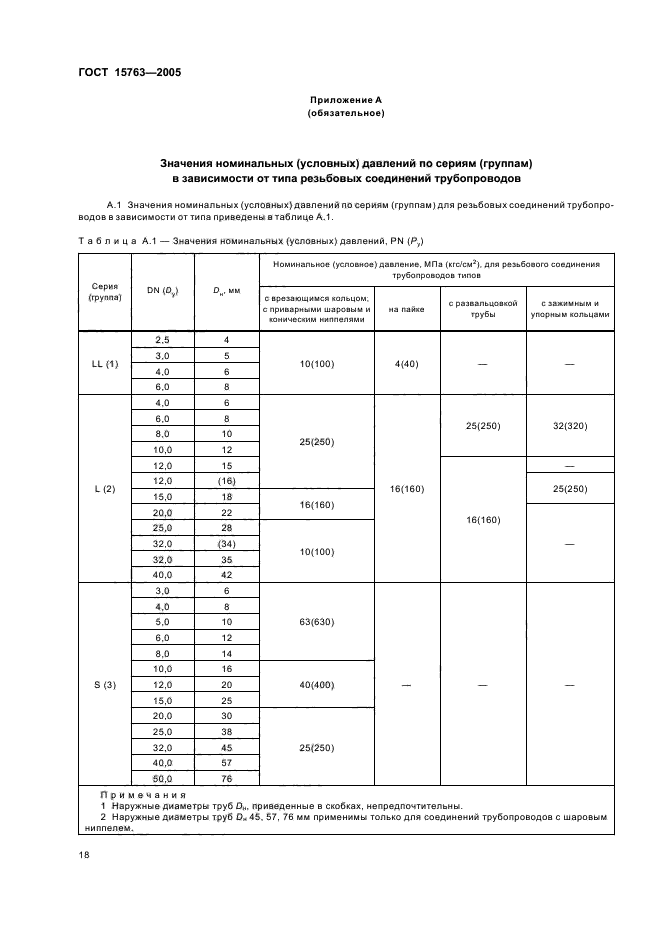

Приложение А (обязательное) Значения номинальных (условных) давлений по сериям (группам) в

зависимости от типа резьбовых соединений трубопроводов…………….18

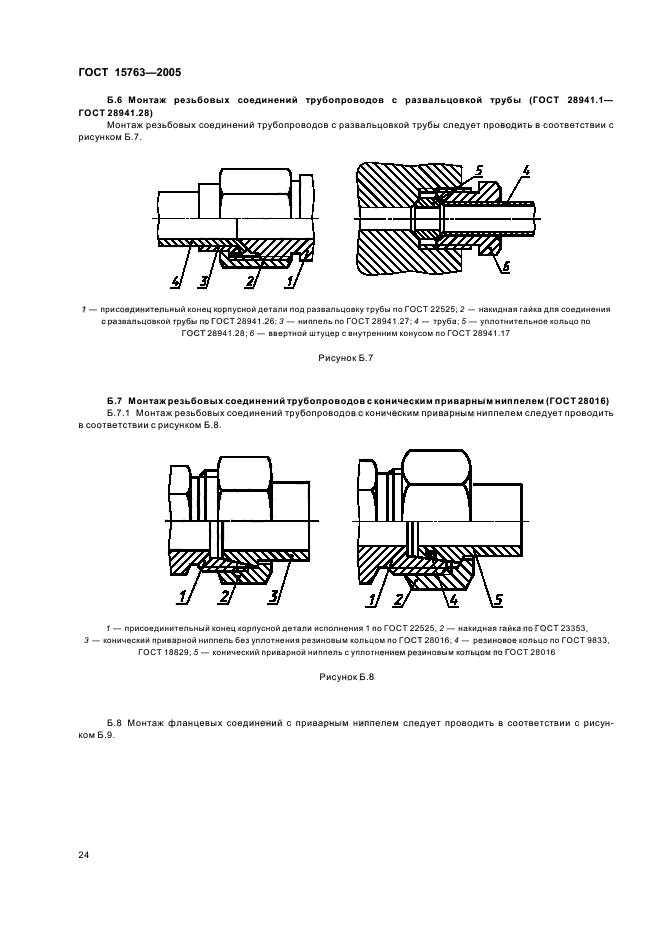

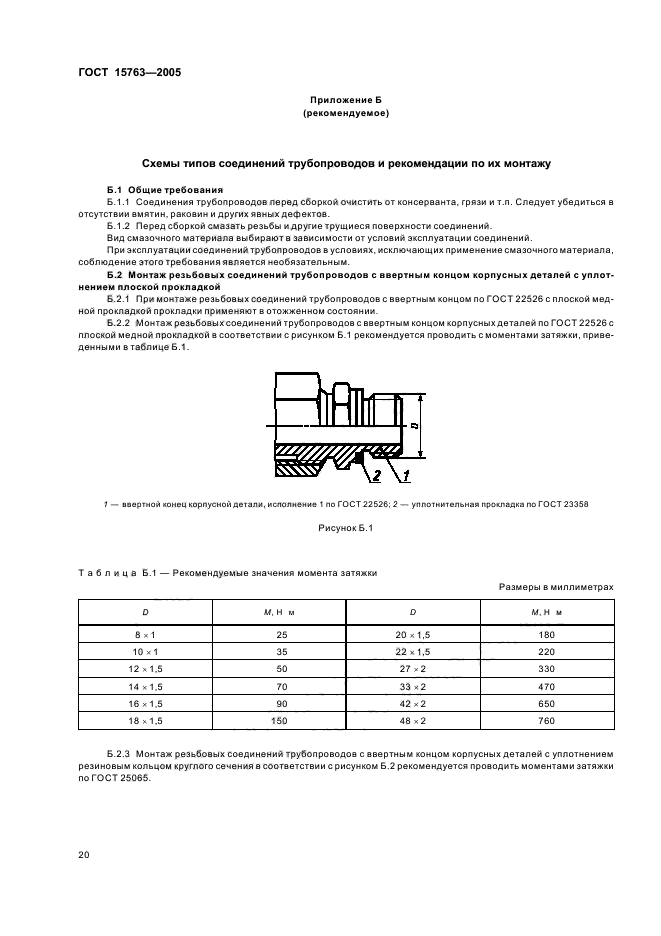

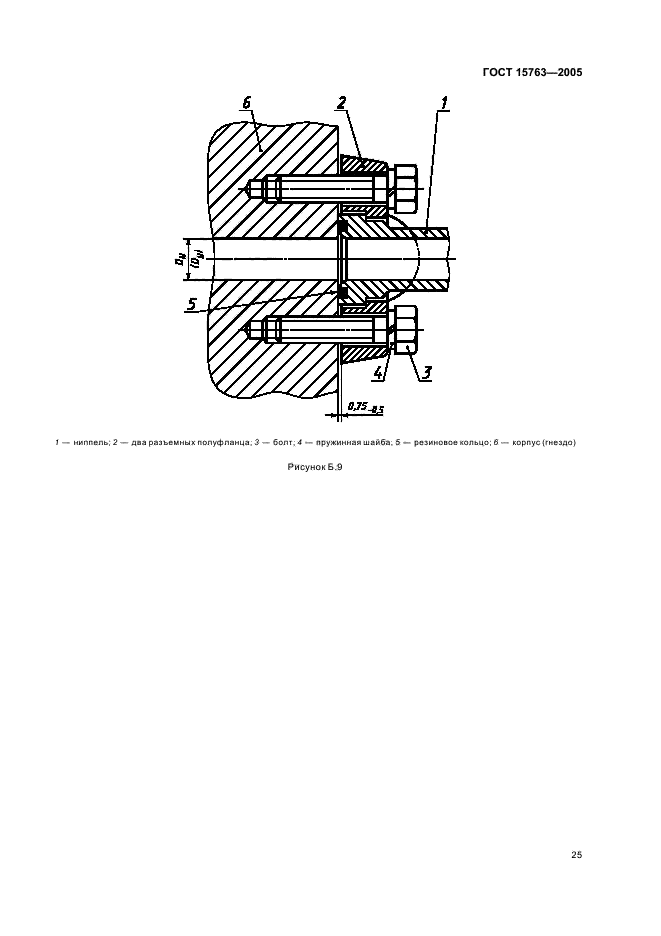

Приложение Б (рекомендуемое) Схемы типов соединений трубопроводов и рекомендации по их

монтажу………………………………………….20

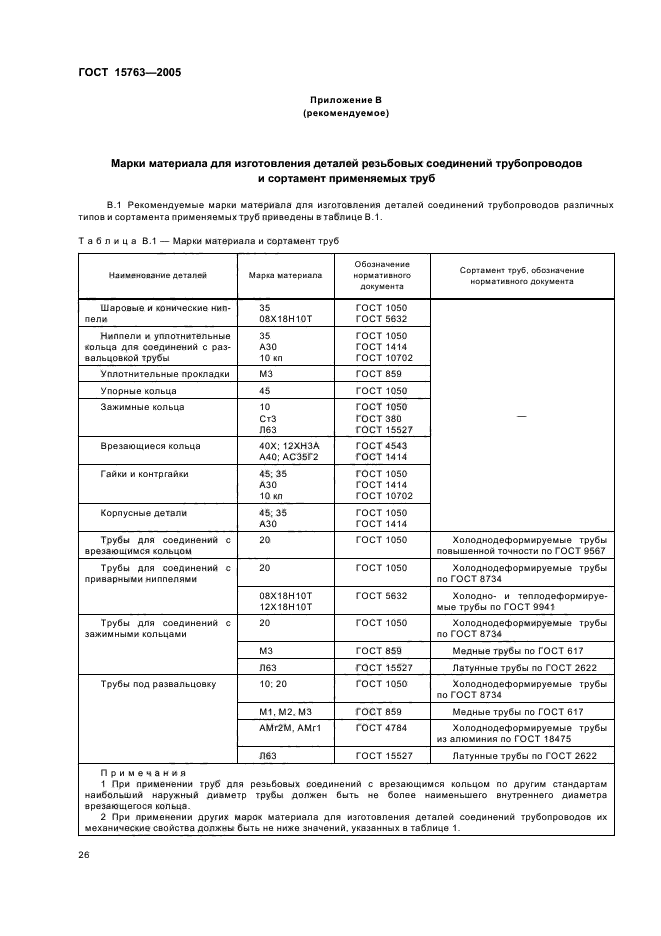

Приложение В (рекомендуемое) Марки материала для изготовления деталей резьбовых соединений трубопроводов и сортамент применяемых труб………………….26

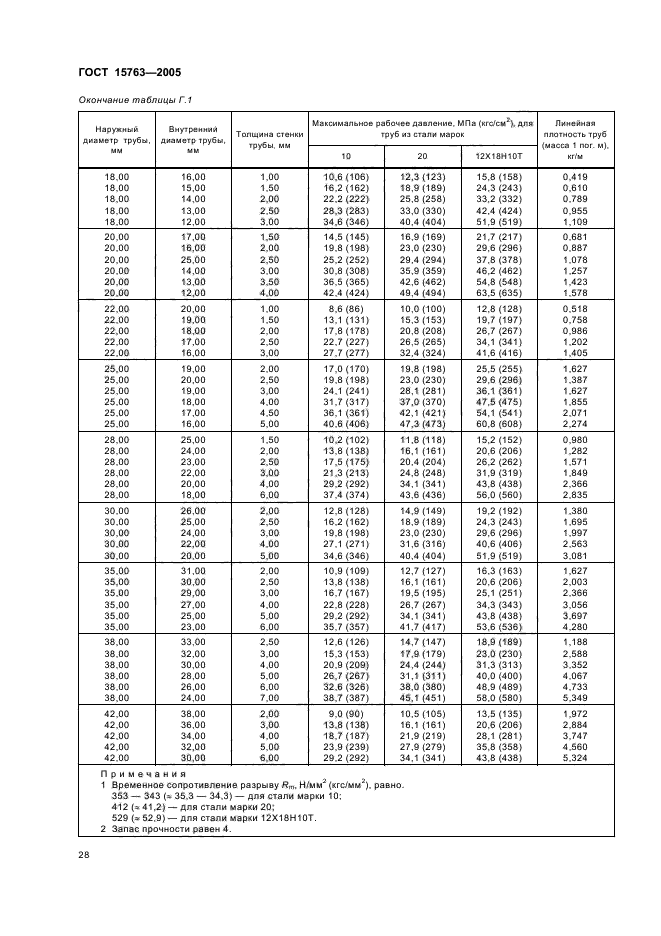

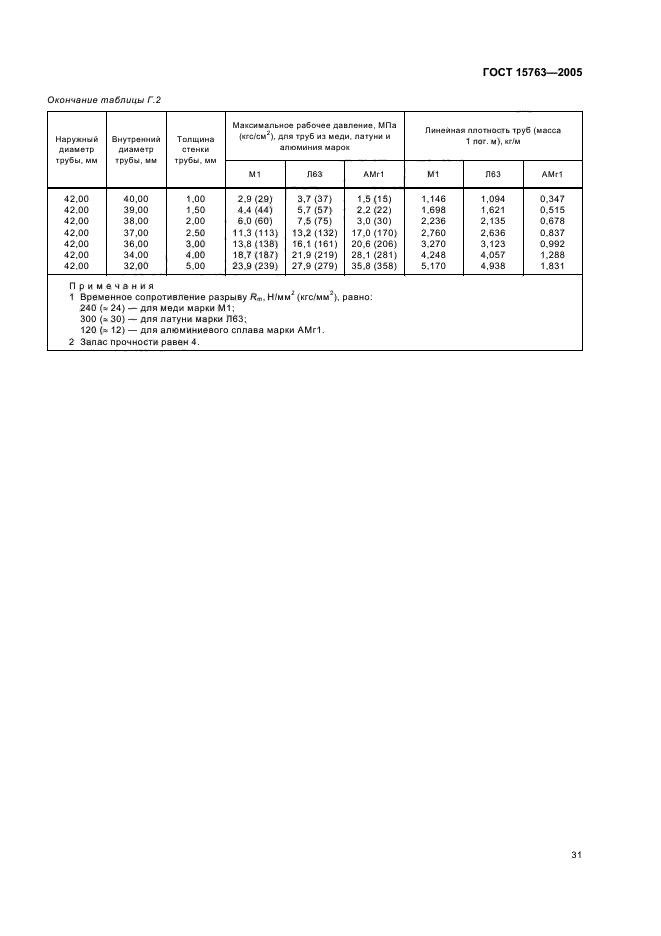

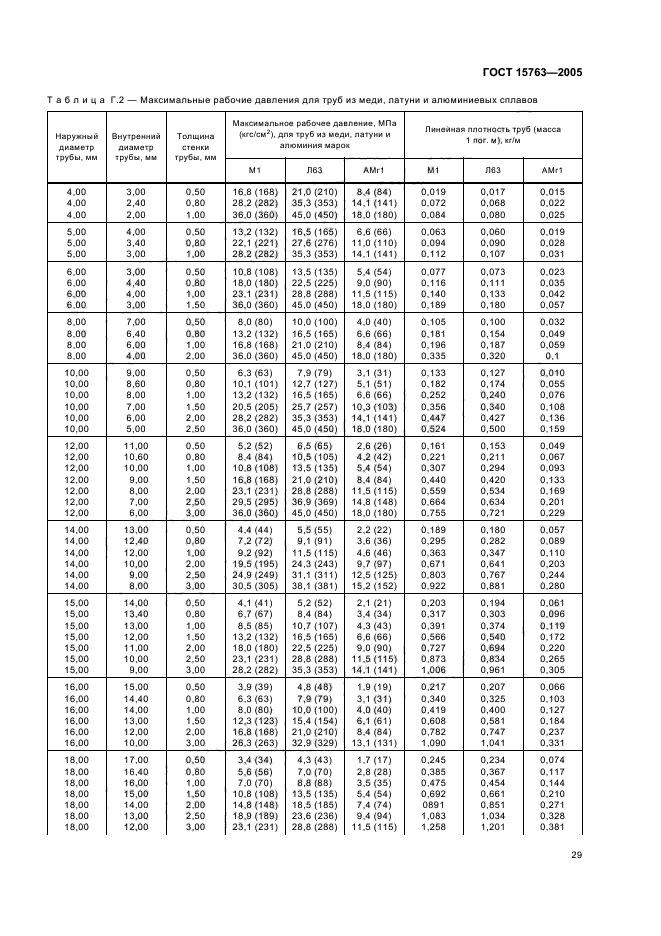

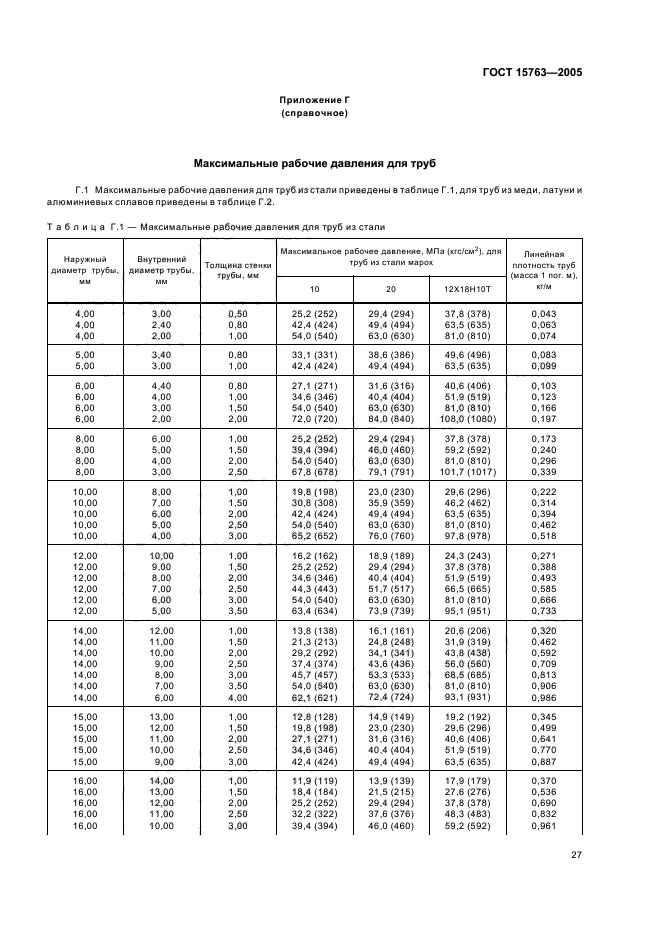

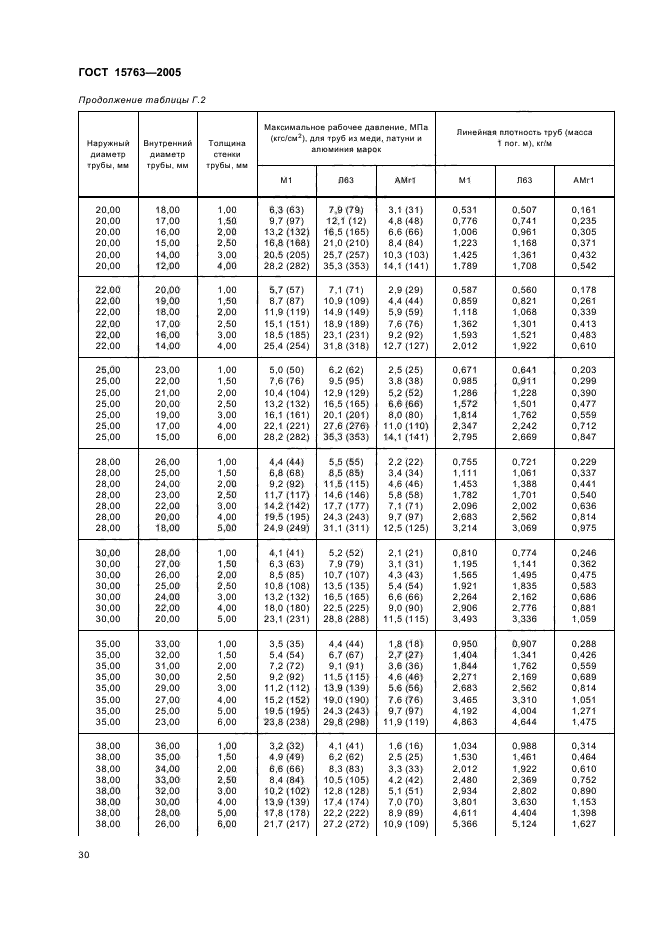

Приложение Г (справочное) Максимальные рабочие давления для труб………………27

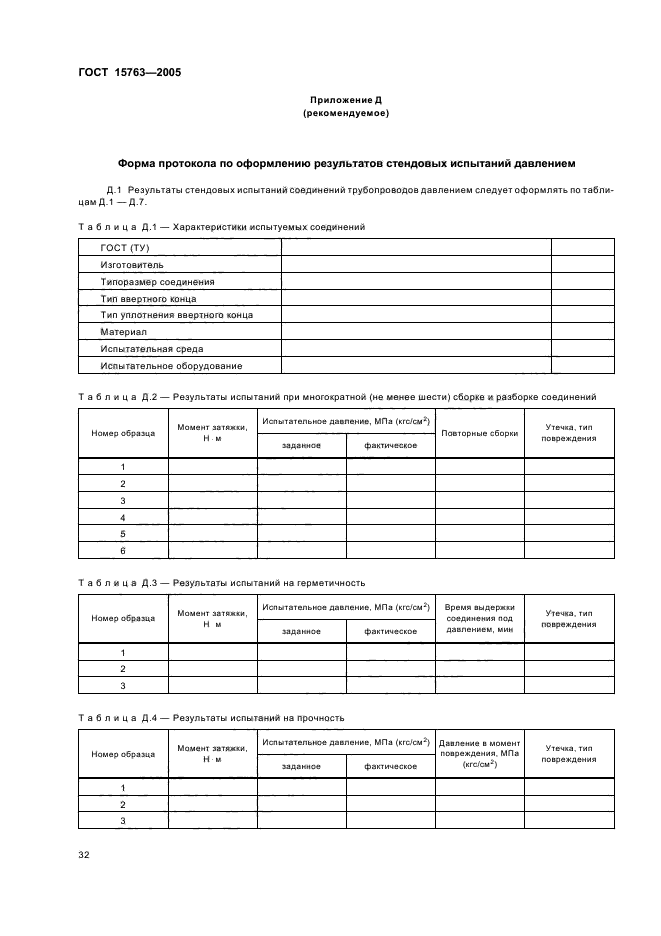

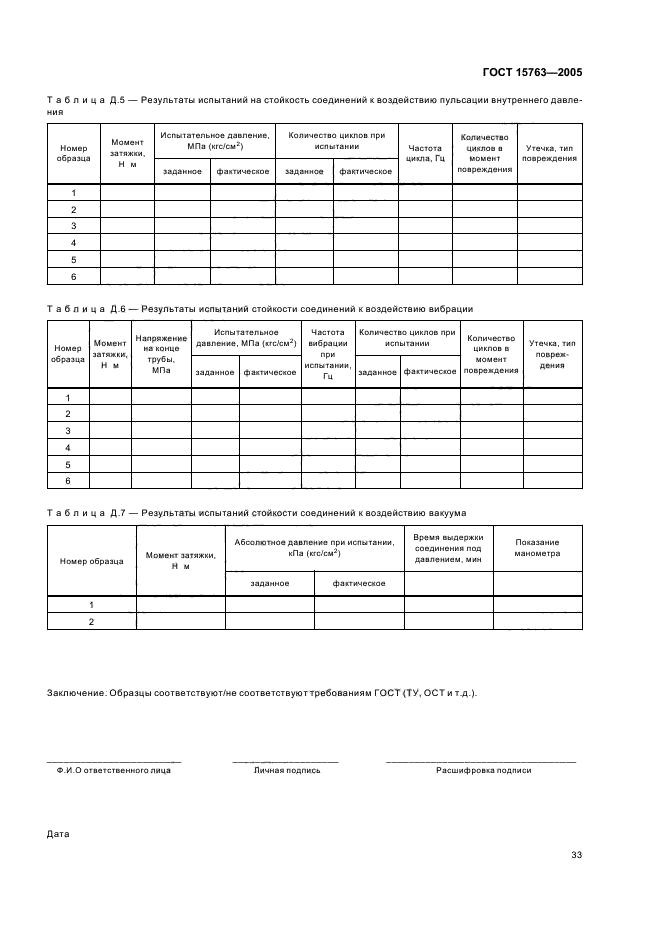

Приложение Д (рекомендуемое) Форма протокола по оформпению результатов стендовых испытаний давлением ………………………………………32

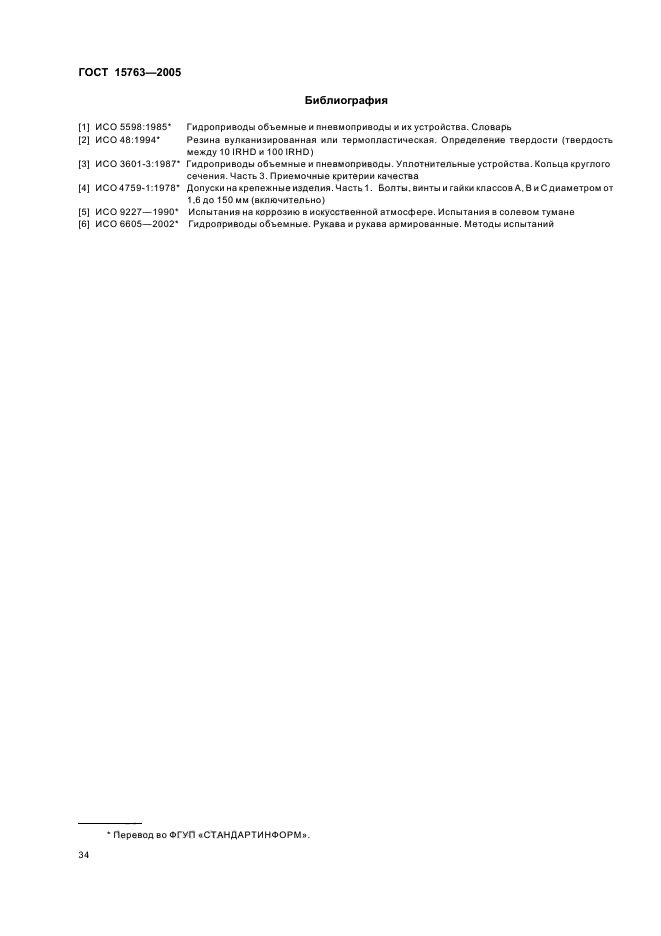

Библиография………………………………………………..34

ill

ГОСТ 15763-2005

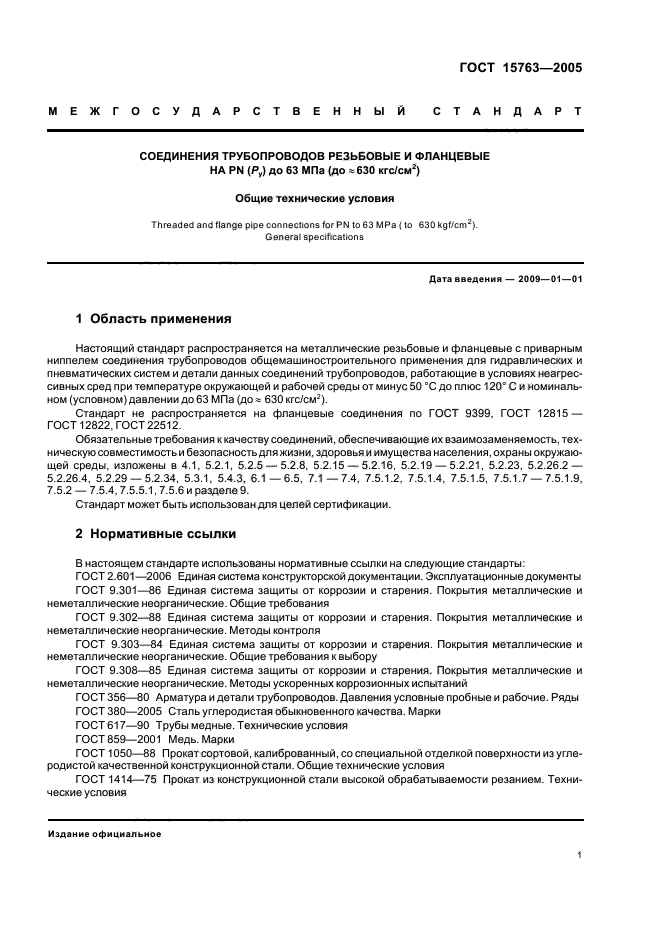

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ И ФЛАНЦЕВЫЕ НА PN (Р_у) до 63 МПа (до *630 кгс/см²)

Общие технические условия

Threaded and flange pipe connections for PN to 63 MPa {to 630 kgf/cm²). General specifications

Дата введения — 2009—01—01

1 Область применения

Настоящий стандарт распространяется на металлические резьбовые и фланцевые с приварным ниппелем соединения трубопроводов общемашиностроительного применения для гидравлических и пневматических систем и детали данных соединений трубопроводов, работающие в условиях неагрессивных сред при температуре окружающей и рабочей среды от минус 50 °С до плюс 120° С и номинальном (условном) давлении до 63 МПа (до * 630 кгс/см²).

Стандарт не распространяется на фланцевые соединения по ГОСТ 9399. ГОСТ 12815-ГОСТ 12822. ГОСТ 22512.

Обязательные требования к качеству соединений, обеспечивающие их взаимозаменяемость, техническую совместимость и безопасность для жизни. здоровья и имущества населения, охраны окружающей среды, изложены в 4.1. 5.2.1. 5.2.5 —5.2.8. 5.2.15 — 5.2.16. 5.2.19 — 5.2.21, 5.2.23, 5.2.26.2 — 5.2.26.4, 5.2.29 — 5.2.34, 5.3.1, 5.4.3. 6.1 —6.5, 7.1 — 7.4, 7.5.1.2, 7.5.1.4, 7.5.1.5, 7.5.1.7 — 7.5.1.9, 7.5.2 — 7.5.4.7.5.5.1, 7.5.6 и разделе 9.

Стандарт может быть использован для целей сертификации.

2 Нормативные ссылки

В настоящем стандарте испопьзованы нормативные ссылки на следующие стандарты:

ГОСТ 2.601 —2006 Единая система конструкторской документации. Экслпуатационные документы ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.308-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний

ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды ГОСТ 380-2005 Стань углеродистая обыкновенного качества. Марки ГОСТ 617-90 Трубы медные. Технические условия ГОСТ 859-2001 Медь. Марки

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отдепкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1414-75 Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия

Издание официальное

ГОСТ 15763-2005

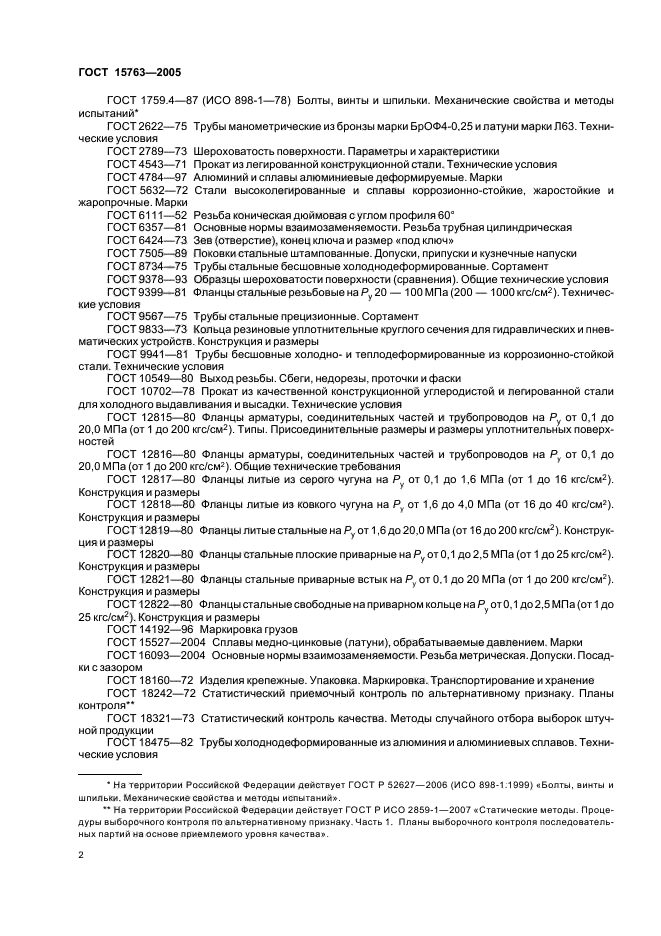

ГОСТ 1759.4-87 (ИСО 898-1—78) Болты, винты и шпильки. Механические свойства и методы испытаний¹

ГОСТ 2622-75 Трубы манометрические из бронзы марки Бр0ф4-0.25 и латуни марки J163. Технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°

ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая ГОСТ 6424-73 Зев (отверстие), конец ключа и размер «под ключ»

ГОСТ 7505-89 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия ГОСТ 9399-81 Фланцы стальные резьбовые на Р_у 20 — 100 МПа (200 — 1000 кгс/см²). Технические условия

ГОСТ 9567-75 Трубы стальные прецизионные. Сортамент

ГОСТ 9833-73 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры

ГОСТ 9941-81 Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали.Технические условия

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы. проточки и фаски

ГОСТ 10702-78 Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия

ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Р_у от 0.1 до

20.0 МПа (от 1 до 200 кгс/см²). Типы. Присоединительные размеры и размеры уплотнительных поверхностей

ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на P_f от 0,1 до

20.0 МПа (от 1 до 200 кгс/см²). Общие технические требования

ГОСТ 12817-80 Фланцы литые из серого чугуна на Р_у от 0.1 до 1.6 МПа (от 1 до 16 кгс/см²). Конструкция и размеры

ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Р, от 1.6 до 4.0 МПа (от 16 до 40 кгс/см²). Конструкция и размеры

ГОСТ 12819-80 Фланцы литые стальные на Р_у от 1,6 до 20,0 МПа (от 16 до 200 кгс/см²). Конструкция и размеры

ГОСТ 12820-80 Фланцы стальные плоские приварные на Р_у от 0.1 до 2.5 МПа (от 1 до 25 кгс/см²). Конструкция и размеры

ГОСТ 12821-80 Фланцы стальные приварные встык на Р_у от 0.1 до 20 МПа (от 1 до 200 кгс/см²). Конструкция и размеры

ГОСТ 12822-80 Фланцы стальные свободные на приварном кольце на Р_у от 0.1 до 2,5 МПа (от 1 до 25 кгс/см²). Конструкция и размеры

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение ГОСТ 18242-72 Статистический приемочный контроль по альтернативному признаку. Планы контроля²

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 18475-82 Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия

На территории Российской Федерации действует ГОСТ Р 52627-2006 (ИСО 898-1:1999) «Болты, винты и шпильки. Механические свойства и методы испытаний».

На территории Российской Федерации действует ГОСТ Р ИСО 2859-1-2007 «Статические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества».

ГОСТ 15763-2005

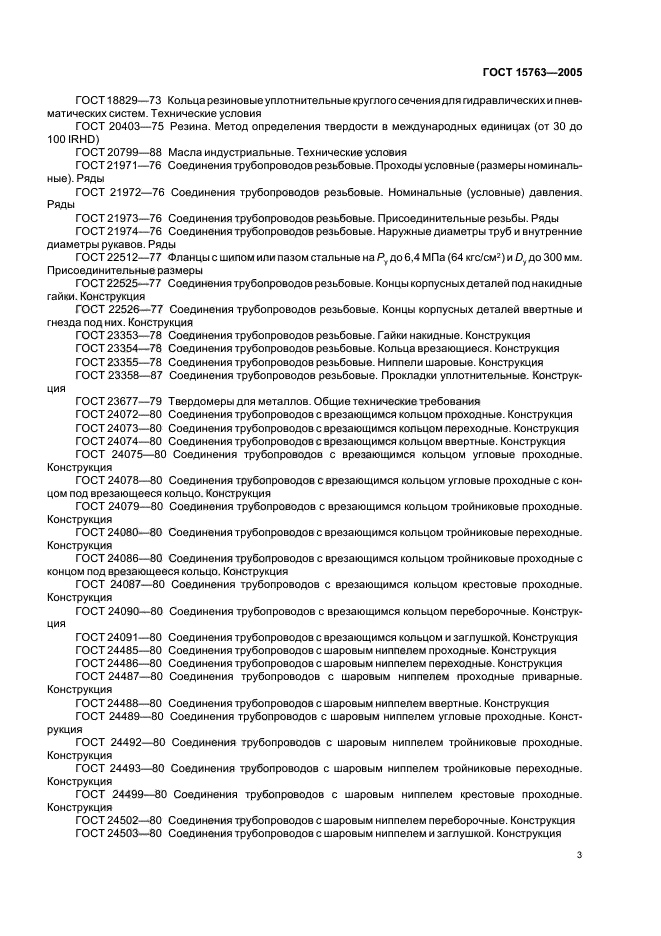

ГОСТ 18829-73 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических систем. Технические условия

ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах (от 30 до 100IRHD)

ГОСТ 20799-88 Масла индустриальные. Технические условия

ГОСТ 21971-76 Соединения трубопроводов резьбовые. Проходы условные (размеры номинальные). Ряды

ГОСТ 21972-76 Соединения трубопроводов резьбовые. Номинальные (условные) давления.

Ряды

ГОСТ 21973-76 Соединения трубопроводов резьбовые. Присоединительные резьбы. Ряды ГОСТ 21974-76 Соединения трубопроводов резьбовые. Наружные диаметры труб и внутренние диаметры рукавов. Ряды

ГОСТ 22512-77 Фланцы с шипом или пазом стальные на Р_у до 6.4 МПа (64 кгс/см²) и D_y до 300 мм. Присоединительные размеры

ГОСТ 22525-77 Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция

ГОСТ 22526-77 Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные и гнезда под них. Конструкция

ГОСТ 23353-78 Соединения трубопроводов резьбовые. Гайки накидные. Конструкция ГОСТ 23354-78 Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция ГОСТ 23355-78 Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция ГОСТ 23358-87 Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 24072-80 Соединения трубопроводов с врезающимся кольцом проходные. Конструкция ГОСТ 24073-80 Соединения трубопроводов с врезающимся копьцом переходные. Конструкция ГОСТ 24074-80 Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция ГОСТ 24075-80 Соединения трубопроводов с врезающимся кольцом угловые проходные. Конструкция

ГОСТ 24078-80 Соединения трубопроводов с врезающимся кольцом угловые проходные с концом под врезающееся кольцо. Конструкция

ГОСТ 24079-80 Соединения трубопроводов с врезающимся кольцом тройниковые проходные. Конструкция

ГОСТ 24080-80 Соединения трубопроводов с врезающимся кольцом тройниковые переходные. Конструкция

ГОСТ 24086-80 Соединения трубопроводов с врезающимся копьцом тройниковые проходные с концом под врезающееся кольцо. Конструкция

ГОСТ 24087-80 Соединения трубопроводов с врезающимся кольцом крестовые проходные. Конструкция

ГОСТ 24090-80 Соединения трубопроводов с врезающимся копьцом переборочные. Конструкция

ГОСТ 24091-80 Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция ГОСТ 24485-80 Соединения трубопроводов с шаровым ниппелем проходные. Конструкция ГОСТ 24486-80 Соединения трубопроводов с шаровым ниппелем переходные. Конструкция ГОСТ 24487-80 Соединения трубопроводов с шаровым ниппелем проходные приварные. Конструкция

ГОСТ 24488-80 Соединения трубопроводов с шаровым ниппелем ввертные. Конструкция ГОСТ 24489-80 Соединения трубопроводов с шаровым ниппепем угловые проходные. Конструкция

ГОСТ 24492-80 Соединения трубопроводов с шаровым ниппелем тройниковые проходные. Конструкция

ГОСТ 24493-80 Соединения трубопроводов с шаровым ниппелем тройниковые переходные. Конструкция

ГОСТ 24499-80 Соединения трубопроводов с шаровым ниппепем крестовые проходные. Конструкция

ГОСТ 24502-80 Соединения трубопроводов с шаровым ниппепем переборочные. Конструкция ГОСТ 24503-80 Соединения трубопроводов с шаровым ниппепем и заглушкой. Конструкция

ГОСТ 15763-2005

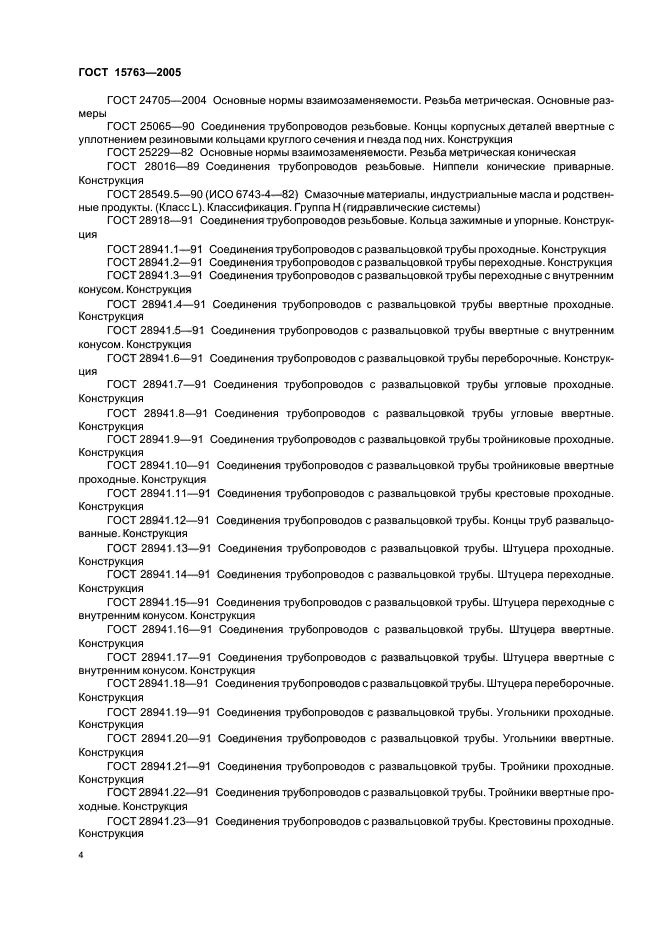

ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25065-90 Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция

ГОСТ 25229-82 Основные нормы взаимозаменяемости. Резьба метрическая коническая ГОСТ 28016-89 Соединения трубопроводов резьбовые. Ниппели конические приварные. Конструкция

ГОСТ 28549.5-90 (ИСО 6743-4—82) Смазочные материалы, индустриальные масла и родственные продукты. (Класс L). Классификация. Группа Н (гидравлические системы)

ГОСТ 28918-91 Соединения трубопроводов резьбовые. Кольца зажимные и упорные. Конструкция

ГОСТ 28941.1-91 Соединения трубопроводов с развальцовкой трубы проходные. Конструкция ГОСТ 28941.2-91 Соединения трубопроводов с развальцовкой трубы переходные. Конструкция ГОСТ 28941.3-91 Соединения трубопроводов с развальцовкой трубы переходные с внутренним конусом. Конструкция

ГОСТ 28941.4-91 Соединения трубопроводов с развальцовкой трубы ввертные проходные. Конструкция

ГОСТ 28941.5-91 Соединения трубопроводов с развальцовкой трубы ввертные с внутренним конусом. Конструкция

ГОСТ 28941.6-91 Соединения трубопроводов с развальцовкой трубы переборочные. Конструкция

ГОСТ 28941.7-91 Соединения трубопроводов с развальцовкой трубы угловые проходные. Конструкция

ГОСТ 28941.8-91 Соединения трубопроводов с развальцовкой трубы угловые ввертные. Конструкция

ГОСТ 28941.9-91 Соединения трубопроводов с развальцовкой трубы тройниковые проходные. Конструкция

ГОСТ 28941.10-91 Соединения трубопроводов с развальцовкой трубы тройниковые ввертные проходные. Конструкция

ГОСТ 28941.11-91 Соединения трубопроводов с развальцовкой трубы крестовые проходные. Конструкция

ГОСТ 28941.12-91 Соединения трубопроводов с развальцовкой трубы. Концы труб развальцованные. Конструкция

ГОСТ 28941.13-91 Соединения трубопроводов с развальцовкой трубы. Штуцера проходные. Конструкция

ГОСТ 28941.14-91 Соединения трубопроводов с развальцовкой трубы. Штуцера переходные. Конструкция

ГОСТ 28941.15-91 Соединения трубопроводов с развальцовкой трубы. Штуцера переходные с внутренним конусом. Конструкция

ГОСТ 28941.16-91 Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные. Конструкция

ГОСТ 28941.17-91 Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные с внутренним конусом. Конструкция

ГОСТ 28941.18-91 Соединения трубопроводов с развальцовкой трубы. Штуцера переборочные. Конструкция

ГОСТ 28941.19-91 Соединения трубопроводов с развальцовкой трубы. Угольники проходные. Конструкция

ГОСТ 28941.20-91 Соединения трубопроводов с развальцовкой трубы. Угольники ввертные. Конструкция

ГОСТ 28941.21-91 Соединения трубопроводов с развальцовкой трубы. Тройники проходные. Конструкция

ГОСТ 28941.22-91 Соединения трубопроводов с развальцовкой трубы. Тройники ввертные проходные. Конструкция

ГОСТ 28941.23-91 Соединения трубопроводов с развальцовкой трубы. Крестовины проходные. Конструкция

ГОСТ 15763-2005

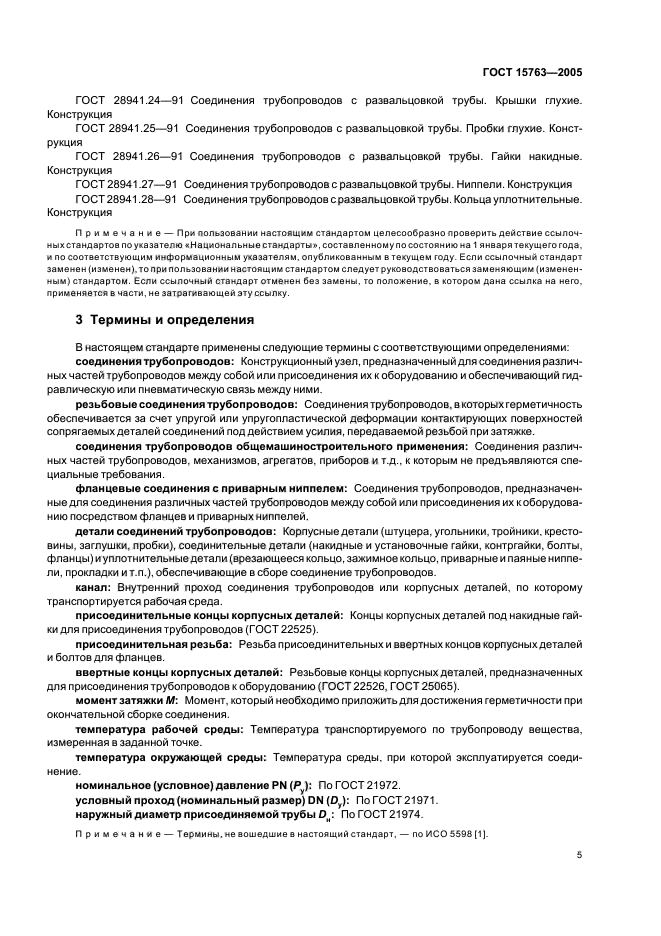

ГОСТ 28941.24-91 Соединения трубопроводов с развальцовкой трубы. Крышки глухие. Конструкция

ГОСТ 28941.25-91 Соединения трубопроводов с развальцовкой трубы. Пробки глухие. Конструкция

ГОСТ 28941.26-91 Соединения трубопроводов с развальцовкой трубы. Гайки накидные. Конструкция

ГОСТ 28941.27-91 Соединения трубопроводов с развальцовкой трубы. Ниппели. Конструкция ГОСТ 28941.28-91 Соединения трубопроводов с развальцовкой трубы. Кольца уплотнительные. Конструкция

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Еспи ссыпочный стандарт заменен (изменен), топри пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями: соединения трубопроводов: Конструкционный узел, предназначенный для соединения различных частей трубопроводов между собой или присоединения их к оборудованию и обеспечивающий гидравлическую или пневматическую связь между ними.

резьбовые соединения трубопроводов: Соединения трубопроводов, в которых герметичность обеспечивается за счет упругой или упругопластической деформации контактирующих поверхностей сопрягаемых деталей соединений под действием усилия, передаваемой резьбой при затяжке.

соединения трубопроводов общемашиностроительного применения: Соединения различных частей трубопроводов, механизмов, агрегатов, приборов и т.д.. к которым не предъявляются специальные требования.

фланцевые соединения с приварным ниппелем: Соединения трубопроводов, предназначенные для соединения различных частей трубопроводов между собой или присоединения их к оборудованию посредством фланцев и приварных ниппелей.

детали соединений трубопроводов: Корпусные детали (штуцера, угольники, тройники, крестовины, заглушки, пробки), соединительные детали (накидные и установочные гайки, контргайки, болты, фланцы) и уплотнительные детали (врезающееся кольцо, зажимное кольцо, приварные и паяные ниппели. прокладки и т.п.). обеспечивающие в сборе соединение трубопроводов.

канал: Внутренний проход соединения трубопроводов или корпусных деталей, по которому транспортируется рабочая среда.

присоединительные концы корпусных деталей: Концы корпусных деталей под накидные гайки для присоединения трубопроводов (ГОСТ 22525).

присоединительная резьба: Резьба присоединительных и ввертных концов корпусных деталей и болтов для фланцев.

ввертные концы корпусных деталей: Резьбовые концы корпусных деталей, предназначенных для присоединения трубопроводов к оборудованию (ГОСТ 22526. ГОСТ 25065).

момент затяжки М: Момент, который необходимо приложить для достижения герметичности при окончательной сборке соединения.

температура рабочей среды: Температура транспортируемого по трубопроводу вещества, измеренная в заданной точке.

температура окружающей среды: Температура среды, при которой эксплуатируется соединение.

номинальное (условное) давление PN (Р_у): По ГОСТ 21972. условный проход (номинальный размер) DN (D_y): По ГОСТ 21971. наружный диаметр присоединяемой трубы О_н: По ГОСТ 21974.

Примечание — Термины, не вошедшие в настоящий стандарт. — по ИС0 559811].

ГОСТ 15763-2005

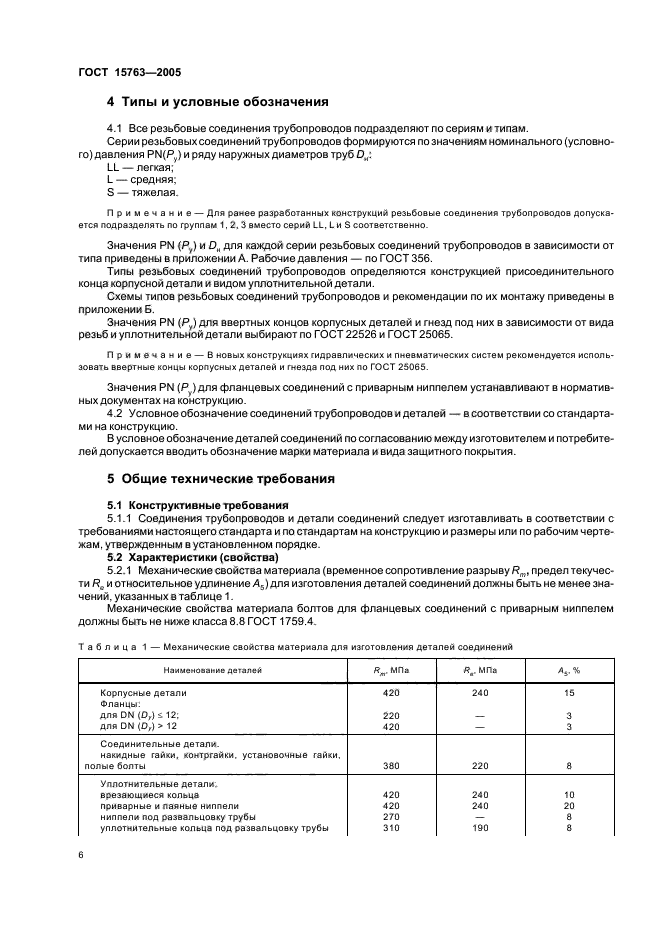

4 Типы и условные обозначения

4.1 Все резьбовые соединения трубопроводов подразделяют по сериям и типам.

Серии резьбовых соединений трубопроводов формируются по значениям номинального (условного) давления PN(Р_у) и ряду наружных диаметров труб D_H:

LL — легкая;

L — средняя;

5 — тяжелая.

Примечание — Для ранее разработанных конструкций резьбовые соединения трубопроводов допускается подразделять по группам 1, 2.3 вместо серий LL. L и S соответственно.

Значения PN (Р_у) и D,, для каждой серии резьбовых соединений трубопроводов в зависимости от типа приведены в приложении А. Рабочие давления — по ГОСТ 356.

Типы резьбовых соединений трубопроводов определяются конструкцией присоединительного конца корпусной детали и видом уплотнительной детали.

Схемы типов резьбовых соединений трубопроводов и рекомендации по их монтажу приведены в приложении Б.

Значения PN (Р_у) для ввертных концов корпусных деталей и гнезд под них в зависимости от вида резьб и уплотнительной детали выбирают по ГОСТ 22526 и ГОСТ 25065.

Примечание — В новых конструкциях гидравлических и пневматических систем рекомендуется использовать ввертные концы корпусных детапей и гнезда под них по ГОСТ 25065.

Значения PN (Р) для фланцевых соединений с приварным ниппелем устанавливают в нормативных документах на конструкцию.

4.2 Условное обозначение соединений трубопроводов и деталей — в соответствии со стандартами на конструкцию.

В условное обозначение деталей соединений по согласованию между изготовителем и потребителей допускается вводить обозначение марки материала и вида защитного покрытия.

5 Общие технические требования

5.1 Конструктивные требования

5.1.1 Соединения трубопроводов и детали соединений следует изготавливать в соответствии с требованиями настоящего стандарта и по стандартам на конструкцию и размеры или по рабочим чертежам. утвержденным в установленном порядке.

5.2 Характеристики (свойства)

5.2.1 Механические свойства материала (временное сопротивление разрыву R_m, предел текучести R₀ и относительное удлинение А_ь) для изготовления деталей соединений должны быть не менее значений. указанных в таблице 1.

Механические свойства материала болтов для фланцевых соединений с приварным ниппелем должны быть не ниже класса 8.8 ГОСТ 1759.4.

Таблица 1 — Механические свойства материала для изготовления деталей соединений

Наименование деталей	R_m. МПа	RМПа	Л_&.%
Корпусные детали	420	240	15
Фланцы: для DN (О,) s 12;	220		3
для DN (О,) > 12	420	—	3
Соединительные детали. накидные гайки, контргайки, установочные гайки, полые болты	380	220	8
Уплотнительные детали.
врезающиеся кольца	420	240	10
приварные и паяные ниппели	420	240	20
ниппепи под развальцовку трубы	270	—	8
уплотнительные кольца под развальцовку трубы	310	190	8

ГОСТ 15763-2005

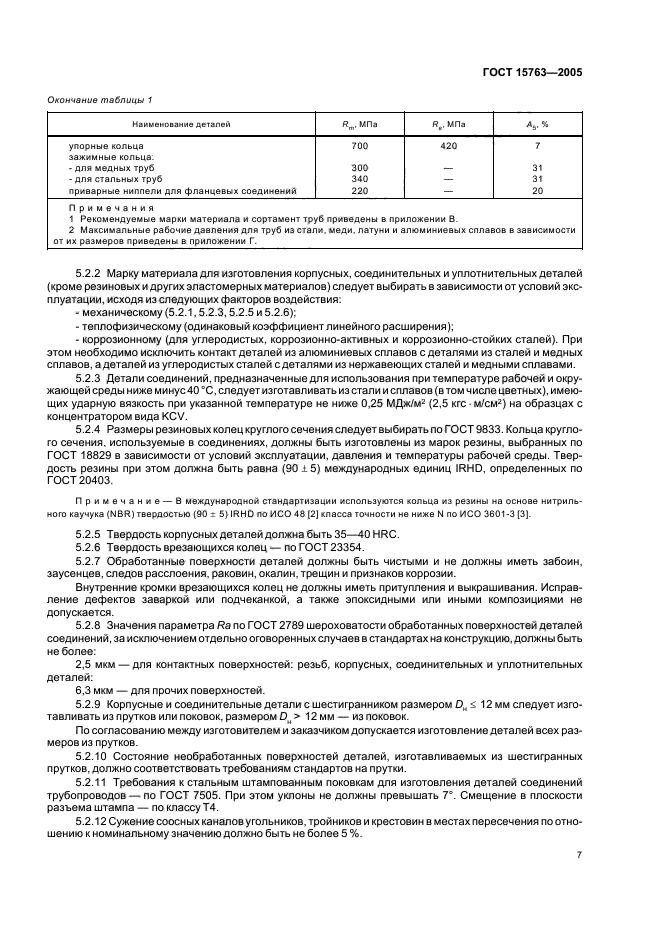

Окончание таблицы 1

Наименование деталей	МПа	Я„. МПа	д_а. *
упорные кольца	700	420	7
зажимные кольца. — для медных труб	300	_	31
— для стальных труб	340	—	31
приварные ниппели для фланцевых соединений	220	—	20
Примечания 1 Рекомендуемые марки материала и сортамент труб приведены в приложении В. 2 Максимальные рабочие давления для труб из стали, меди, латуни и алюминиевых сплавов в зависимости
от их размеров приведены в приложении Г.

5.2.2 Марку материала для изготовления корпусных, соединительных и уплотнительных деталей (кроме резиновых и других эластомерных материалов) следует выбирать в зависимости от условий эксплуатации, исходя из следующих факторов воздействия:

— механическому (5.2.1,5.2.3,5.2.5 и 5.2.6);

— теплофизическому (одинаковый коэффициент линейного расширения);

— коррозионному (для углеродистых, коррозионно-активных и коррозионно-стойких сталей). При этом необходимо исключить контакт деталей из алюминиевых сплавов с деталями из сталей и медных сппавов, а деталей из углеродистых сталей с деталями из нержавеющих сталей и медными сплавами.

5.2.3 Детапи соединений, предназначенные для использования при температуре рабочей и окружающей среды ниже минус 40 °С. следует изготавливать из стали и сплавов (в том числе цветных), имеющих ударную вязкость при указанной температуре не ниже 0,25 МДж/м² (2.5 кгс • м/см²) на образцах с концентратором вида KCV.

5.2.4 Размеры резиновых копец круглого сечения следует выбирать по ГОСТ 9833. Кольца круглого сечения, используемые в соединениях, должны быть изготовлены из марок резины, выбранных по ГОСТ 18829 в зависимости от условий эксплуатации, давления и температуры рабочей среды. Твердость резины при этом должна быть равна (90 ± 5) международных единиц IRHD, определенных по ГОСТ 20403.

Примечание — В международной стандартизации используются кольца из резины на основе нитриль-ного каучука (NBR) твердостью (90 = 5} IRHD по ИСО 48 (2) кпасса точности не ниже N по ИСО 3601-3 (3).

5.2.5 Твердость корпусных деталей должна быть 35—40 HRC.

5.2.6 Твердость врезающихся колец — по ГОСТ 23354.

5.2.7 Обработанные поверхности деталей должны быть чистыми и не должны иметь забоин, заусенцев, следов расслоения, раковин, окалин, трещин и признаков коррозии.

Внутренние кромки врезающихся копец не должны иметь притуппения и выкрашивания. Исправление дефектов заваркой или подчеканкой, а также эпоксидными или иными композициями не допускается.

5.2.8 Значения параметра Ra по ГОСТ 2789 шероховатости обработанных поверхностей деталей соединений, за исключением отдельно оговоренных случаев в стандартах на конструкцию, должны быть не более:

2.5 мкм — для контактных поверхностей: резьб, корпусных, соединитепьных и уплотнительных деталей:

6.3 мкм — для прочих поверхностей.

5.2.9 Корпусные и соединительные детали с шестигранником размером О_и й 12 мм следует изготавливать из прутков ипи поковок, размером D _t > 12 мм — из поковок.

По согласованию между изготовителем и заказчиком допускается изготовление деталей всех размеров из прутков.

5.2.10 Состояние необработанных поверхностей деталей, изготавливаемых из шестигранных прутков, должно соответствовать требованиям стандартов на прутки.

5.2.11 Требования к стальным штампованным поковкам для изготовления деталей соединений трубопроводов — по ГОСТ 7505. При этом уклоны не должны превышать 7^е. Смещение в плоскости разъема штампа — по классу Т4.

5.2.12 Сужение соосных каналов угольников, тройников и крестовин в местах пересечения по отношению к номинальному значению должно быть не более 5 %.

ГОСТ 15763-2005

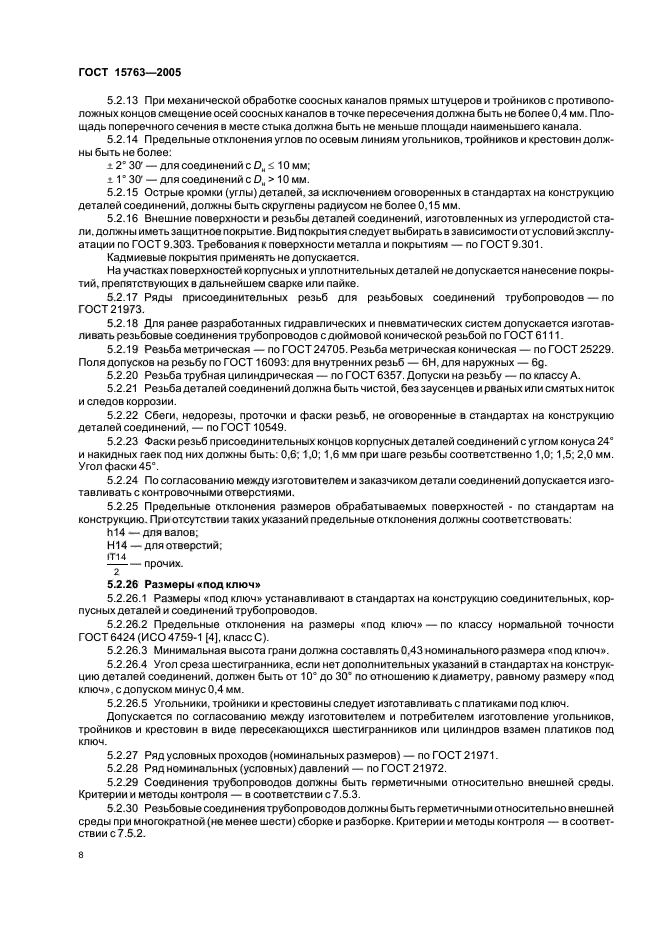

5.2.13 При механической обработке соосных каналов прямых штуцеров и тройников с противоположных концов смещение осей соосных каналов в точке пересечения должна быть не более 0,4 мм. Площадь поперечного сечения в месте стыка должна быть не меньше площади наименьшего канала.

5.2.14 Предельные отклонения углов по осевым линиям угольников, тройников и крестовин должны быть не более:

♦ 2° 3(У — для соединений с D_H й 10 мм;

« 1 * 30′ — для соединений с 0„ > 10 мм.

5.2.15 Острые кромки (углы) деталей, за исключением оговоренных в стандартах на конструкцию деталей соединений, должны быть скруглены радиусом не более 0.15 мм.

5.2.16 Внешние поверхности и резьбы деталей соединений, изготовленных из углеродистой стали. должны иметь защитное покрытие. Вид покрытия следует выбирать в зависимости от условий эксплуатации по ГОСТ 9.303. Требования к поверхности металла и покрытиям — по ГОСТ 9.301.

Кадмиевые покрытия применять не допускается.

На участках поверхностей корпусных и уплотнительных деталей не допускается нанесение покрытий. препятствующих в дальнейшем сварке или пайке.

5.2.17 Ряды присоединительных резьб для резьбовых соединений трубопроводов — по ГОСТ 21973.

5.2.18 Для ранее разработанных гидравлических и пневматических систем допускается изготавливать резьбовые соединения трубопроводов с дюймовой конической резьбой по ГОСТ 6111.

5.2.19 Резьба метрическая — по ГОСТ 24705. Резьба метрическая коническая — по ГОСТ 25229. Поля допусков на резьбу по ГОСТ 16093: для внутренних резьб — 6Н. для наружных — 6д.

5.2.20 Резьба трубная цилиндрическая — по ГОСТ 6357. Допуски на резьбу — по классу А.

5.2.21 Резьба деталей соединений должна быть чистой, без заусенцев и рваных или смятых ниток и следов коррозии.

5.2.22 Сбеги, недорезы, проточки и фаски резьб, не оговоренные в стандартах на конструкцию деталей соединений. — по ГОСТ 10549.

5.2.23 Фаски резьб присоединительных концов корпусных деталей соединений с углом конуса 24° и накидных гаек под них должны быть: 0.6; 1.0; 1,6 мм при шаге резьбы соответственно 1,0; 1.5; 2,0 мм. Угол фаски 45°.

5.2.24 По согласованию между изготовителем и заказчиком детали соединений допускается изготавливать с контровочными отверстиями.

5.2.25 Предельные отклонения размеров обрабатываемых поверхностей — по стандартам на конструкцию. При отсутствии таких указаний предельные отклонения должны соответствовать:

h14 — для валов;

Н14 — для отверстий;

IT14

—_;—прочих.

5.2.26 Размеры «под ключ»

5.2.26.1 Размеры «под ключ» устанавливают в стандартах на конструкцию соединительных, корпусных деталей и соединений трубопроводов.

5.2.26.2 Предельные отклонения на размеры «под ключ» — по классу нормальной точности ГОСТ 6424 (ИСО 4759-1 [4]. класс С).

5.2.26.3 Минимальная высота грани должна составлять 0.43 номинального размера «под ключ».

5.2.26.4 Угол среза шестигранника, если нет дополнительных указаний в стандартах на конструкцию деталей соединений, должен быть от 10° до 30^е по отношению к диаметру, равному размеру «под ключ», с допуском минус0,4 мм.

5.2.26.5 Угольники, тройники и крестовины следует изготавливать с платиками под ключ.

Допускается по согласованию между изготовителем и потребителем изго
