ГОСТ 15504-91

Опоки литейные цельнолитые из алюминиевых и магниевых сплавов круглые диаметром в свету: 750 мм, высотой 150; 200 мм. Конструкция

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 15504-91 в удобном формате. Узнать актуальный статус документа «Опоки литейные цельнолитые из алюминиевых и магниевых сплавов круглые диаметром в свету: 750 мм, высотой 150; 200 мм. Конструкция» на 2016 год.

Скрыть дополнительную информацию

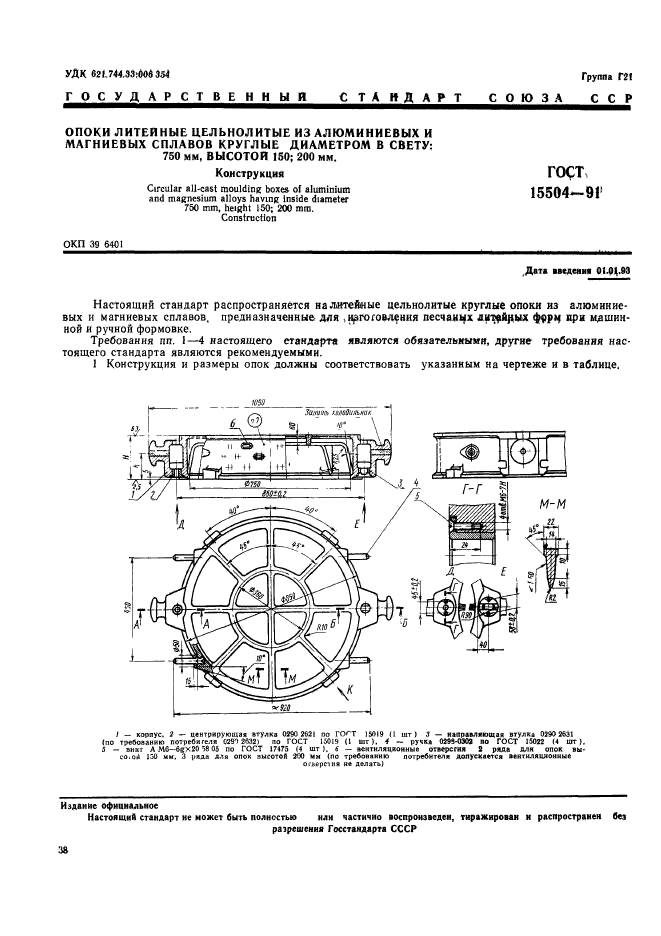

Страница 1

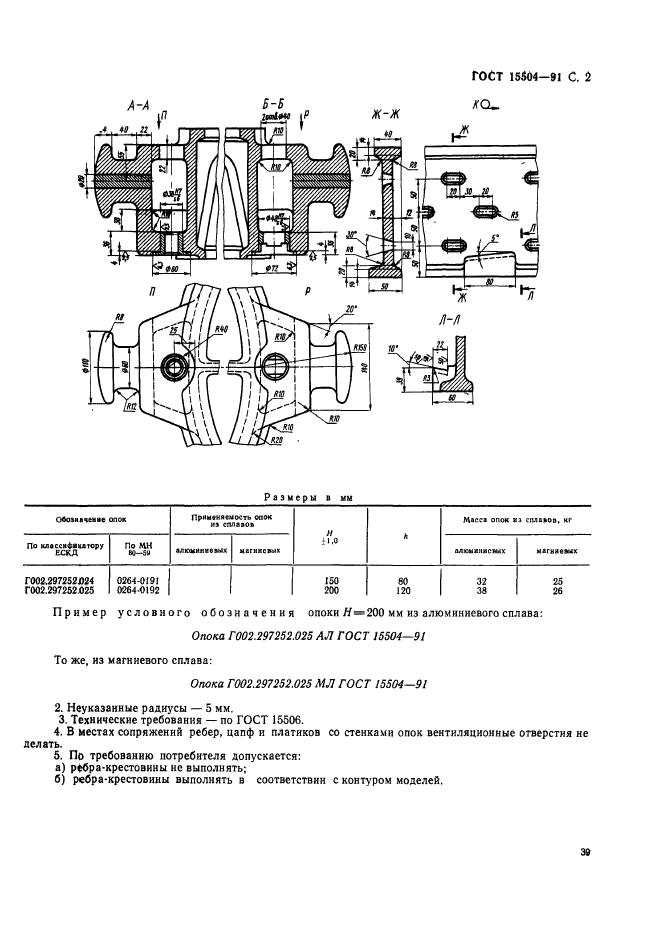

Страница 2

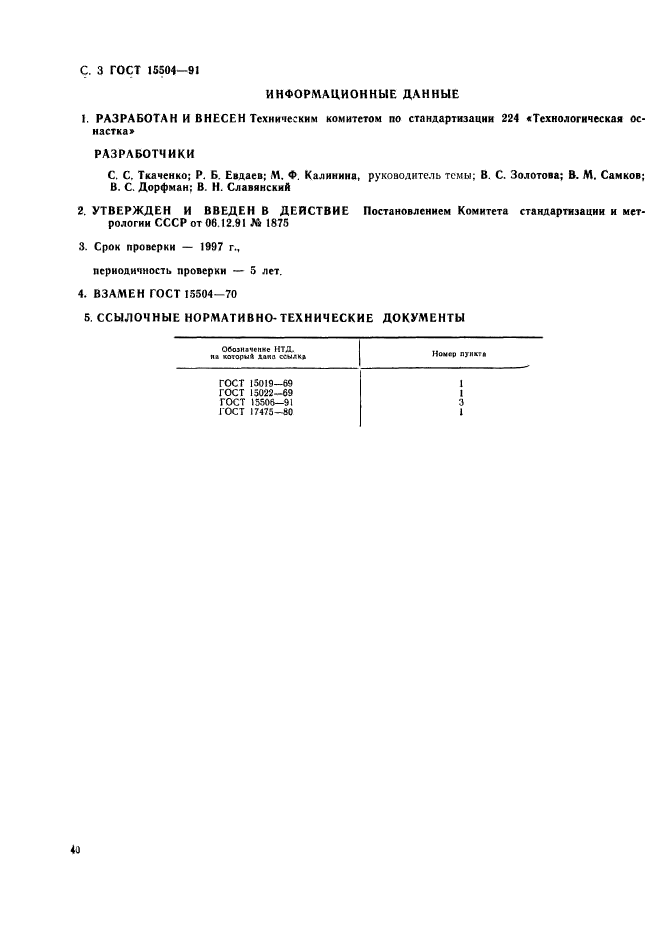

Страница 3

УДК в21.744.33:0Од354    Групп.    Г2!

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СО ЮЗА ССР

ОПОКИ ЛИТЕПНЫЕ ЦЕЛЬНОЛИТЫЕ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ КРУГЛЫЕ ДИАМЕТРОМ В СВЕТУ:

750 мм, ВЫСОТОЙ 160; 200 мм.

Конструкция    ГОСТ

Circular «И-cast moulding boxes of aluminium    1    Q|i

and magnesium alloys having Inside diameter    ⁰¹

750 mm, height 150; 200 mm.

Construction

ОКП 39 6401

Дата введения 01.01.93

Настоящий стандарт распространяется на литейные цельнолитые круглые опоки из алюминиевых и магниевых сплавов, предназначенные для .изготовления песчаных лит?йрых Ф9РЧ при машинной и ручной формовке.

Требования пп. 1—4 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

I Конструкция и размеры опок должны соответствовать указанным на чертеже и в таблице.

I — корпус. ? — иеитрлрукшая втулка 0»¥0 2621 оо ГСУТ 15019 II шт> 3 — иаарамяющая втулка OWOSWt (по требованию потребите.™ 129» 2*12)    по ГОСТ 15019 (I вг), 4 — ручка 02*4-0502 во ГОСТ 15022 14 шт ). 3 — »и*г Л Мв—4*Х80 58 0$ по ГОСТ 17475 (4 шт ). 6 — *еитиляцяонмы* отв*рсгяя 2 ряд* ДЛЯ опоя иксе.од 130 им. 3 ряда для опок эысотоЯ 4С0 мм (по тр«&0и»мм10 потребители Аоп>**а*тся »»мтилЯ1и«оммы* 0>-»»рС)ия и* леллть)

Издание официальное

Настоящий стандарт не может бить полностью или частично воспроизведен, тиражирован и распространен без

разрешения Госстандарта СССР

за

Опока Г002.297252.025 АЛ ГОСТ 15504-91 То же, из магниевого сплава:

ГОСТ 15504-91 С. 2

Опока Г002.297252.025 МЛ ГОСТ 15504-91

2.    Неуказанные радиусы — 5 мм.

3.    Технические требования — по ГОСТ 15506.

4.    В местах сопряжений ребер, цапф и платиков со стенками опок вентиляционные отверстия не делать.

5.    По требованию потребителя допускается:

а)    ребра-крестовины не выполнять;

б)    ребра-крестовины выполнять в соответствии с контуром моделей.

39

С. 3 ГОСТ 15504-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации 224 «Технологическая оснастка»

РАЗРАБОТЧИКИ

С. С. Ткаченко; Р. Б. Евдаев; М. Ф. Калинина, руководитель темы; В. С. Золотова; В. М. Самков; В. С. Дорфман; В. Н. Славянский

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и мет

рологии СССР от 06.12.91 As 1875

3.    Срок проверки — 1997 г., периодичность проверки — 5 лет.

4.    ВЗАМЕН ГОСТ 15504-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
