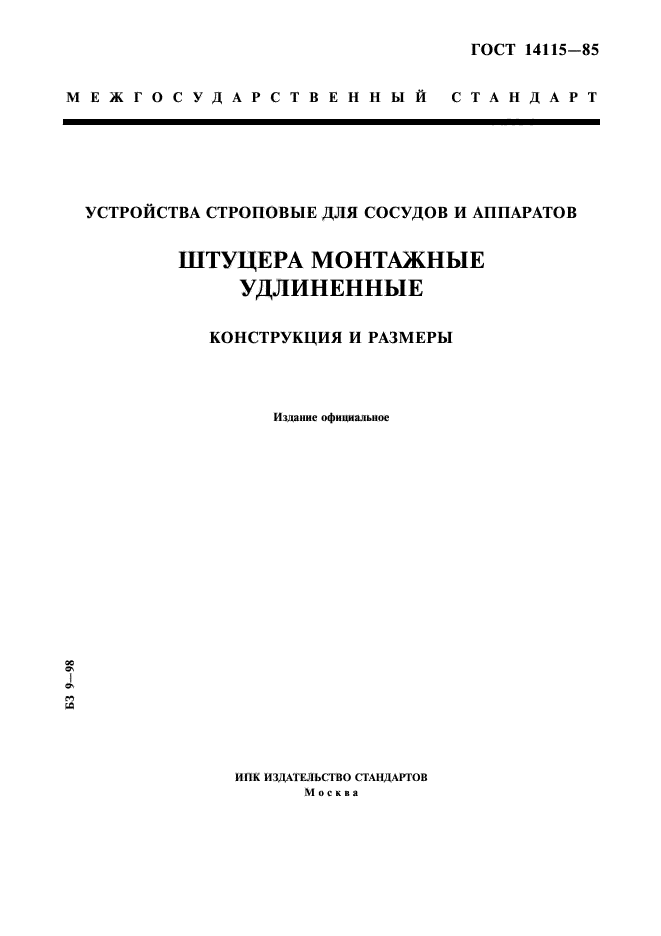

ГОСТ 14115-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВА СТРОПОВЫЕ ДЛЯ СОСУДОВ И АППАРАТОВ

ШТУЦЕРА МОНТАЖНЫЕ УДЛИНЕННЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Устройства строповые для сосудов и аппаратов

ШТУЦЕРА МОНТАЖНЫЕ УДЛИНЕННЫЕ

Конструкция и размеры

Vessels attaching rigs. Oblong erection lugs.
Design and dimensions

ГОСТ
14115-85

Дата введения 01.01.86

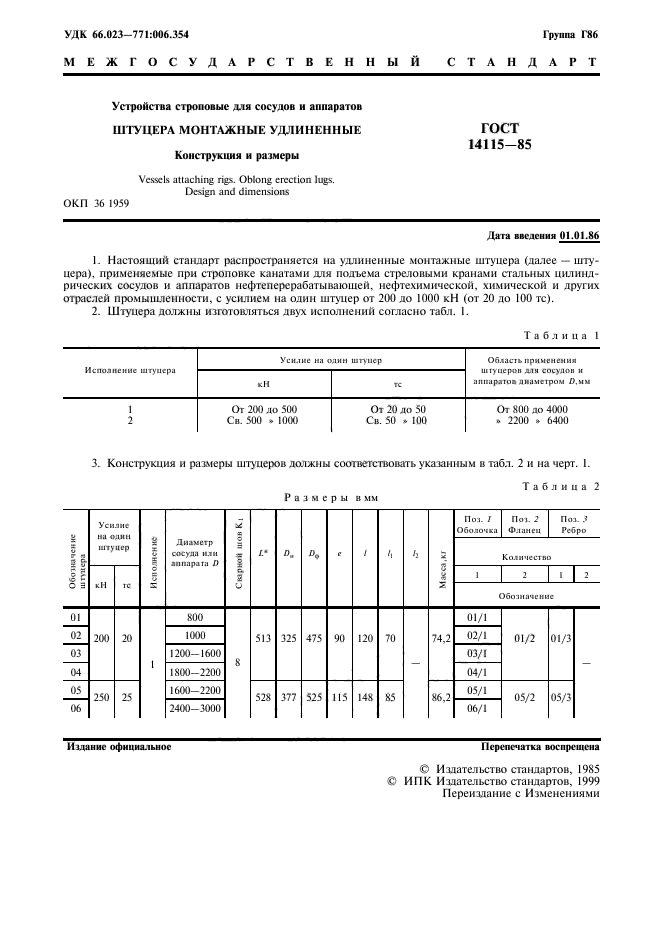

1. Настоящий стандарт распространяется на удлиненные монтажные штуцера (далее — штуцера), применяемые при строповке канатами для подъема стреловыми кранами стальных цилиндрических сосудов и аппаратов нефтеперерабатывающей, нефтехимической, химической и других отраслей промышленности, с усилием на один штуцер от 200 до 1000 кН (от 20 до 100 тс).

2. Штуцера должны изготовляться двух исполнений согласно табл. 1.

Таблица 1

Исполнение штуцера	Усилие на один штуцер		Область применения штуцеров для сосудов и аппаратов диаметром D, мм
Исполнение штуцера	кН	тс
1	От 200 до 500	От 20 до 50	От 800 до 4000
2	Св. 500 » 1000	Св. 50 » 100	» 2200 » 6400

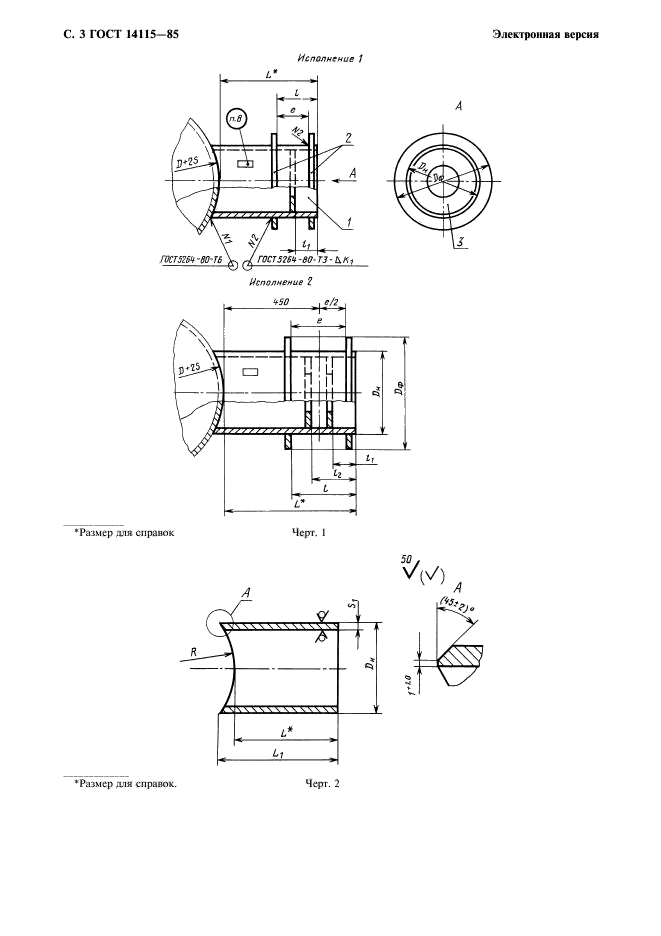

3. Конструкция и размеры штуцеров должны соответствовать указанным в табл. 2 и на черт. 1.

Таблица 2

Размеры в мм

Обозначение штуцера	Усилие на один штуцер		Исполнение	Диаметр сосуда или аппарата D	Сварной шов К₁	L*	D_н	D_ф	е	l	l₁	l₂	Масса, кг	Поз. 1 Оболочка	Поз. 2 Фланец	Поз. 3 Ребро
	Усилие на один штуцер													Количество
	кН	тс												1	2	1	2
	кН	тс												Обозначение
01	200	20	1	800	8	513	325	475	90	120	70	—	74,2	01/1	01/2	01/3	—
02				1000										02/1
03				1200-1600										03/1
04				1800-2200										04/1
05	250	25		1600-2200		528	377	525	115	148	85		86,2	05/1	05/2	05/3
06	250	25		2400-3000		528	377	525	115	148	85		86,2	06/1	05/2	05/3
07	320	32	1	1800-2400	10	547	426	580	140	180	105		105,3	07/1	07/2	07/3	—
08	320	32		2600-3600										08/1
09	400	40		1800-2400										09/1
10	400	40		2600-3600										10/1

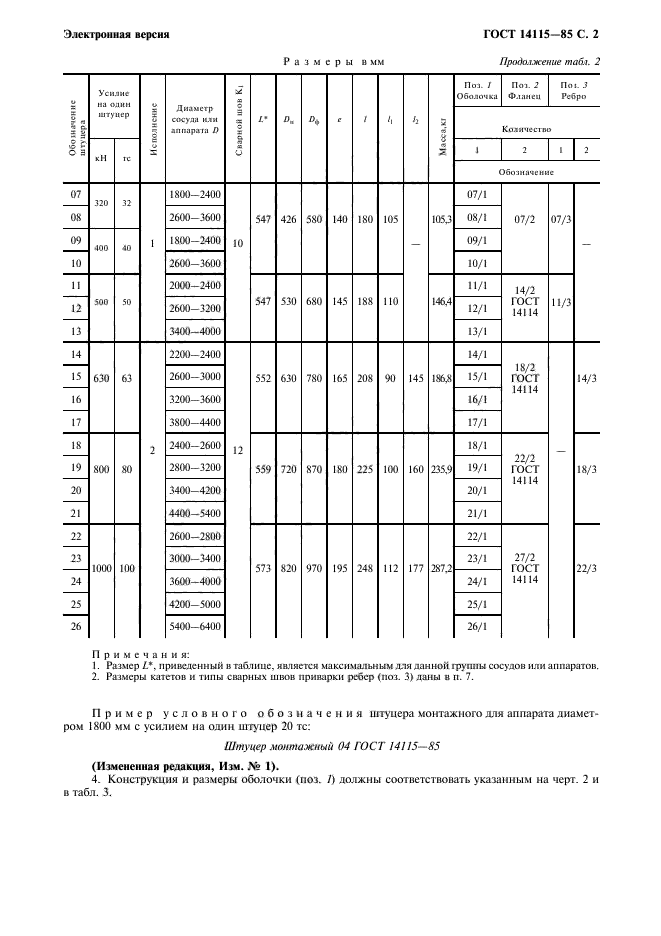

11	500	50		2000-2400		547	530	680	145	188	110		146,4	11/1	14/2 ГОСТ 14114	11/3
12				2600-3200										12/1
13				3400-4000										13/1
14	630	63	2	2200-2400	12	552	630	780	165	208	90	145	186,8	14/1	18/2 ГОСТ 14114	—	14/3
15				2600-3000										15/1
16				3200-3600										16/1
17				3800-4400										17/1
18	800	80		2400-2600		559	720	870	180	225	100	160	235,9	18/1	22/2 ГОСТ 14114		18/3
19				2800-3200										19/1
20				3400-4200										20/1
21				4400-5400										21/1
22	1000	100		2600-2800		573	820	970	195	248	112	177	287,2	22/1	27/2 ГОСТ 14114		22/3
23				3000-3400										23/1
24				3600-4000										24/1
25				4200-5000										25/1
26				5400-6400										26/1

Примечания:

1. Размер L*, приведенный в таблице, является максимальным для данной группы сосудов или аппаратов.

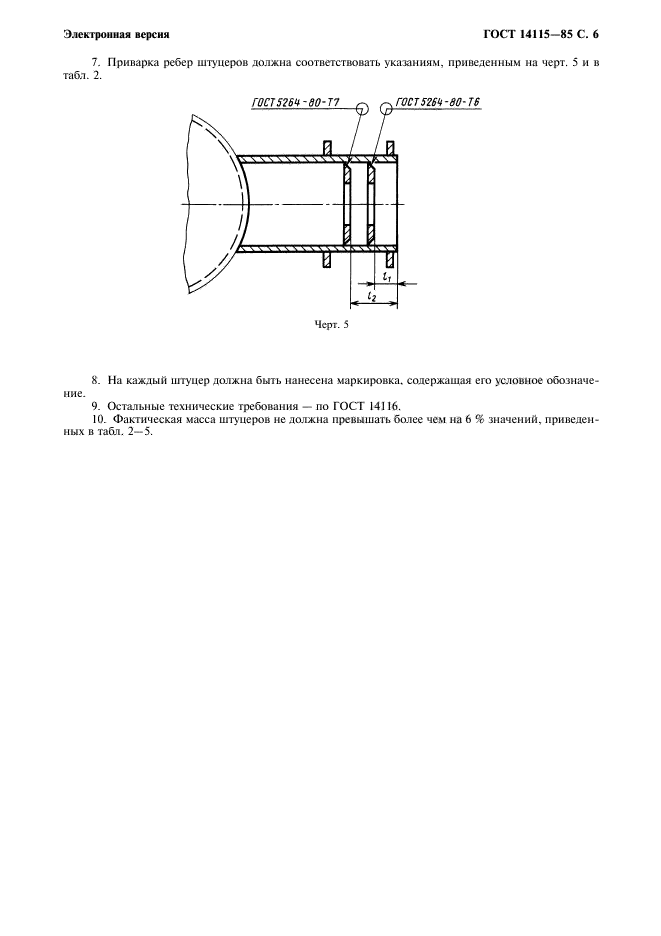

2. Размеры катетов и типы сварных швов приварки ребер (поз. 3) даны в п. 7.

Пример условного обозначения штуцера монтажного для аппарата диаметром 1800 мм с усилием на один штуцер 20 тc:

Штуцер монтажный 04 ГОСТ 14115-85

(Измененная редакция, Изм. № 1).

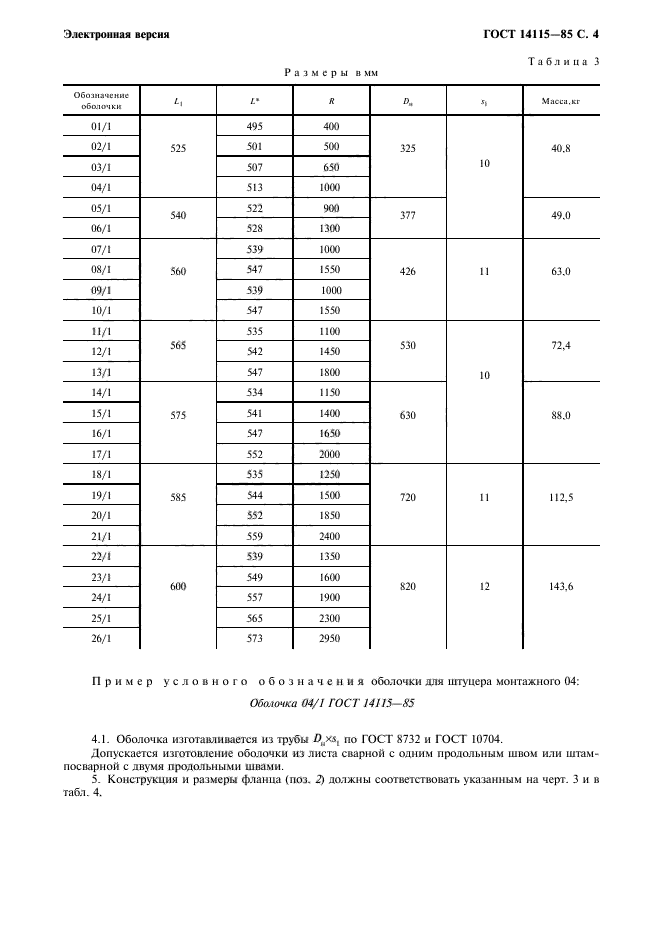

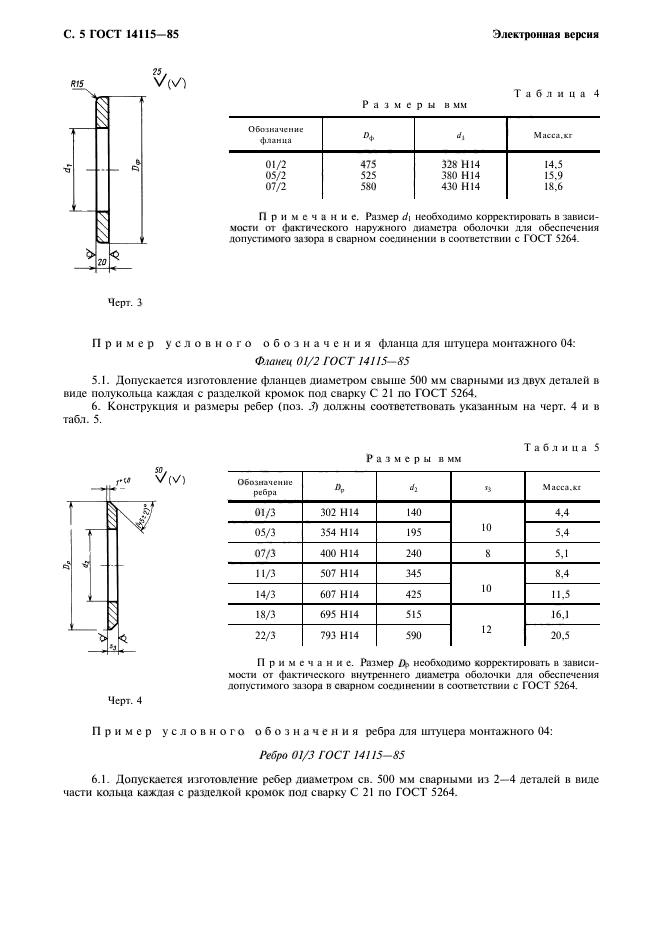

4. Конструкция и размеры оболочки (поз. 7) должны соответствовать указанным на черт. 2 и в табл. 3.

Исполнение 1
