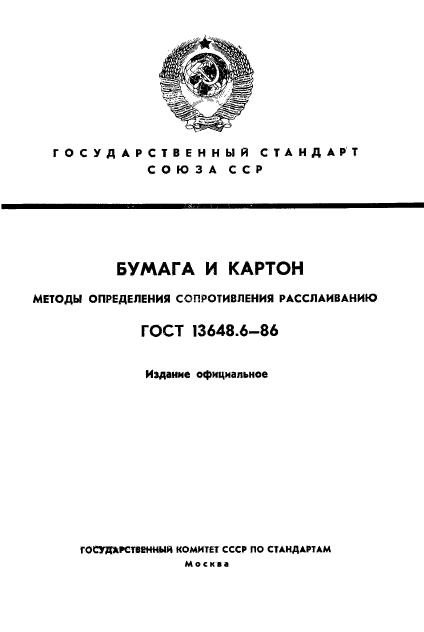

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БУМАГА И КАРТОН
МЕТОДЫ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ РАССЛАИВАНИЮ
ГОСТ 13648.6-86
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

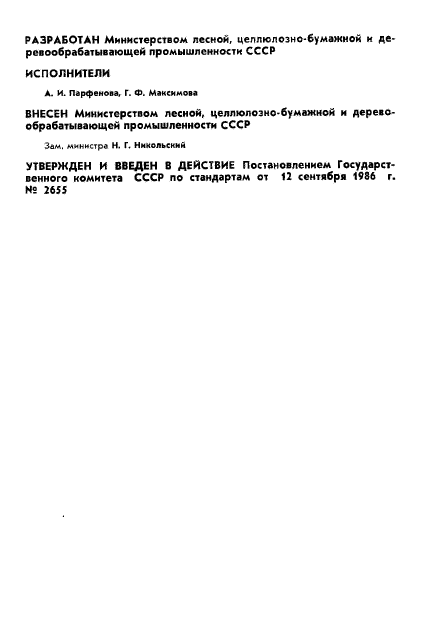

РАЗРАБОТАН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
ИСПОЛНИТЕЛИ
А. И. Парфенова, Г. Ф. Максимом
ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР
Звм. министра Н. Г. Никольский
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 12 сентября 1986 г. № 2655
УДК 676.4.01:006.3J4 Группа К7»

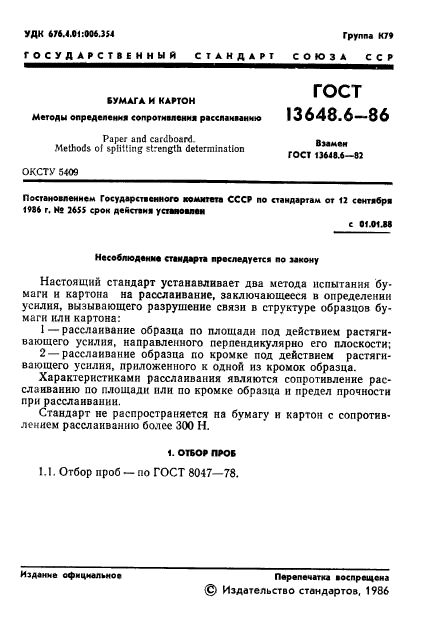

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
кУМАГА И КАРТОН
Методы определения сопротивления расслаимнию 13648.6-86
Paper and cardboard. Вммеи
Methods of splitting strength determination ГОСТ tl6lfl.6 S3
OKCTV 5409_
Постановлением Государственного комитета СССР по стандартам от 12 сентября 1986 г. N* 2655 срои действия устаяоялен
с 01.01.М
Несоблюдение стандарта преследуется по миону
Настоящий стандарт устанавливает два метода испытания бумаги и картона на расслаивание, заключающееся в определении усилия, вызывающего разрушение связи в структуре образцов бумаги или картона:
1—расслаивание образца по площади под действием растягивающего усилия, направленного перпендикулярно его плоскости;
2 —расслаивание образца по кромке под действием растягивающего усилия, приложенного к одной из кромок образца.
Характеристиками расслаивания являются сопротивление расслаиванию по площади пли по кромке образца и предел прочности при расслаивании.
Стандарт не распространяется на бумаг)’ и картон с сопротивлением расслаиванию более 300 Н.
1. ОТБОР ПРОВ
I.I. Отбор проб — по ГОСТ 8047-78.
Издание официальное
Перепечатка воспрещена
© Издательство стандартов, 1986

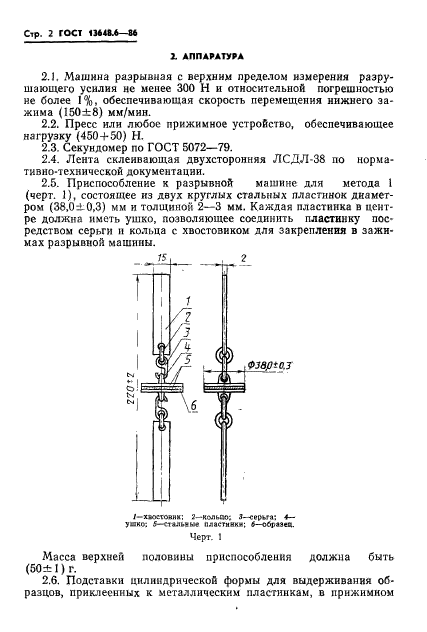

Стр. 2 ГОСТ 11*0.6—8*
2. АППАРАТУРА
2.J. Машина разрывная с верхним пределом измерения разрушающего усилия не менее 300 Н и относительной погрешностью не более 1%, обеспечивающая скорость перемещения нижнего зажима (150±8) мм/мин.
2.2. Пресс или любое прижимное устройство, обеспечивающее нагрузку (450-4-50) Н.
2.3. Секундомер по ГОСТ 5072-79.
2.4. Лента склеивающая двухсторонняя ЛСДЛ-38 по нормативно-технической документации.
2.5. Приспособление к разрывной машине для метода 1 (черт. 1), состоящее из двух круглых стальных пластинок диаметром (38,0±0,3) мм и толщиной 2—3 мм. Каждая пластинка в центре должна иметь ушко, позволяющее соединить пластинку пос-родством серьги и кольца с хвостовиком для закрепления в зажимах разрывной машины.
|
|
t-хаеяхолн*: 2—кслкоо; Л—серьга: 4— ушко: S-c1*л|»8ые пластин**; *—о6р*зеа. Черт. 1 |
Масса верхней половины приспособления должна быть (50± I) г.
2.6. Подставки цилиндрической формы для выдерживания образцов, приклеенных к металлическим пластинкам, в прижимном

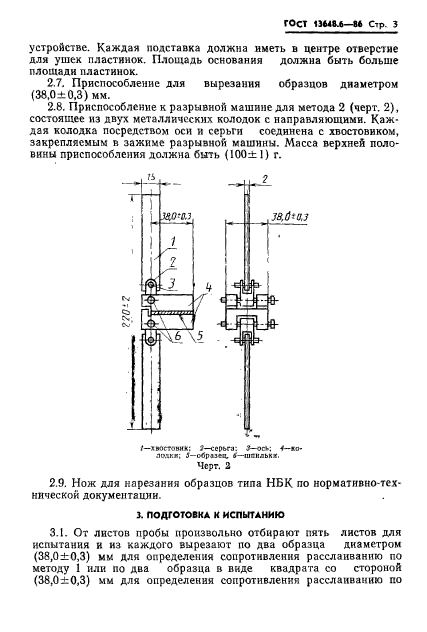

гост 13648.6—86 Стр. 3
устройстве. Каждая подставка должна иметь в центре отверстие для ушек пластинок. Площадь основания должна быть больше площади пластинок.
2.7. Приспособление для вырезания образцов диаметром (38,0±0.3) мм.
2.8. Приспособление к разрывной машине для метода 2 (черт. 2), состоящее из двух металлических колодок с направляющими. Каждая колодка посредством оси и серьги соединена с хвостовиком, закрепляемым в зажиме разрывной машины. Масса верхней половины приспособления должна быть (100± 1) г.
|
|
/—стоим»: 1—серьга: 9—ocv; 4-г.о-лолкк; S-обрмец, 4— шеилькх. Черт. 2 |
2.9. Нож для нарезания образцов типа НБК по нормативно-технической документации.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. От листов пробы произвольно отбирают пять листов для испытания и из каждого вырезают по два образца диаметром (38,0±0,3) мм для определения сопротивления расслаиванию по методу 1 или по два образца в виде квадрата со стороной (38,0±0,3) мм для определения сопротивления расслаиванию по

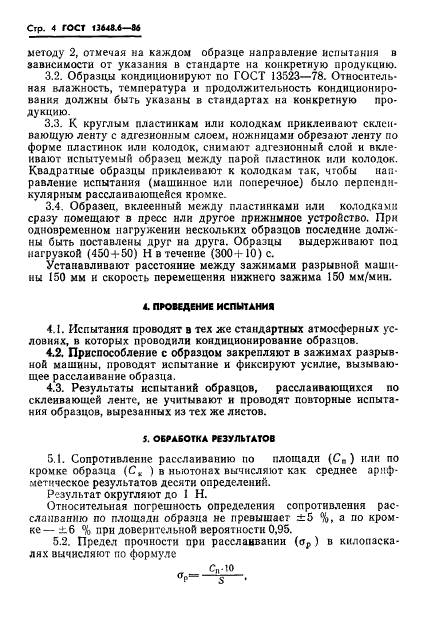

Стр. 4 ГОСТ 126*9.6—U
методу 2, отмечая на каждом образце направление испытания в зависимости от указания в стандарте на конкретную продукцию.
3.2. Образцы кондиционируют по ГОСТ 13523-78. Относительная влажность, температура и продолжительность кондиционирования должны быть указаны в стандартах на конкретную продукцию.
3.3. К круглым пластинкам или колодкам приклеивают склеивающую ленту с адгезионным слоем, ножницами обрезают ленту по форме пластинок или колодок, снимают адгезионный слой и вклеивают испытуемый образец между парой пластинок или колодок. Квадратные образцы приклеивают к колодкам так, чтобы направление испытания (машинное или поперечное) было перпендикулярным расслаивающейся кромке.
3.4. Образец, вклеенный между пластинками или колодками сразу помещают в пресс или другое прижимное устройство. При одновременном нагружении нескольких образцов последние должны быть поставлены друг на друга. Образцы выдерживают под нагрузкой (450 + 50) Н в течение (ЗОО-МО) с.
Устанавливают расстояние между зажимами разрывной машины 150 мм и скорость перемещения нижнего зажима 150 мм/мин.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Испытания проводят в тех же стандартных атмосферных условиях, в которых проводили кондиционирование образцов.
4.2. Приспособление с образцом закрепляют в зажимах разрывной машины, проводят испытание и фиксируют усилие, вызывающее расслаивание образца.
4.3. Результаты испытаний образцов, расслаивающихся по склеивающей ленте, не учитывают и проводят повторные испытания образцов, вырезанных из тех же листов.
J. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Сопротивление расслаиванию по площади (С„ ) или по кромке образца (С* ) в ныотонах вычисляют как среднее арифметическое результатов десяти определений.
Результат округляют до 1 Н.
Относительная погрешность определения сопротивления расслаиванию по площади образца не превышает ±5 %, а по кромке— ±6 % при доверительной вероятности 0,95.
5.2. Предел прочности при расслаивании (ор) в килопаска-лях вычисляют по формуле
ft. 10

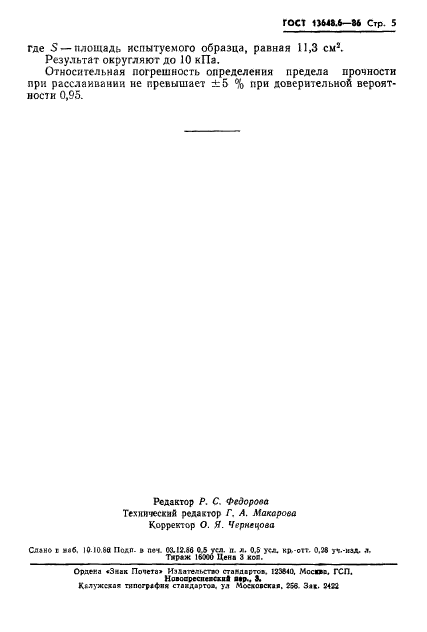

ГОСТ 1M4S.6—М Стр. 5
где S — площадь испытуемого образца, равная 11,3 см2. Результат округляют до 10 кПз.
Относительная погрешность определения предела прочности при расслаивании не превышает ±5 % при доверительной вероятности 0,95.
