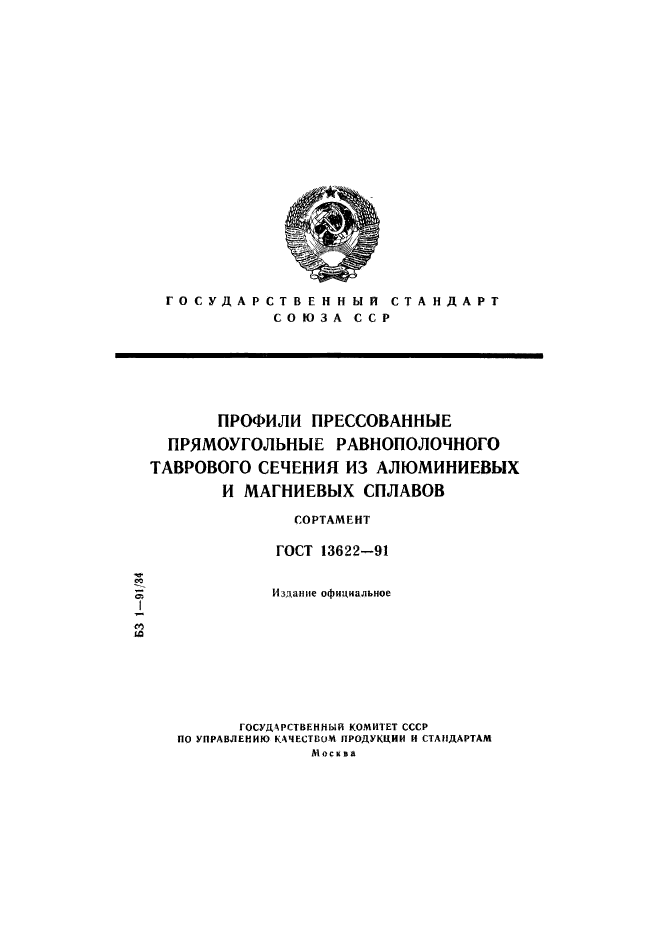

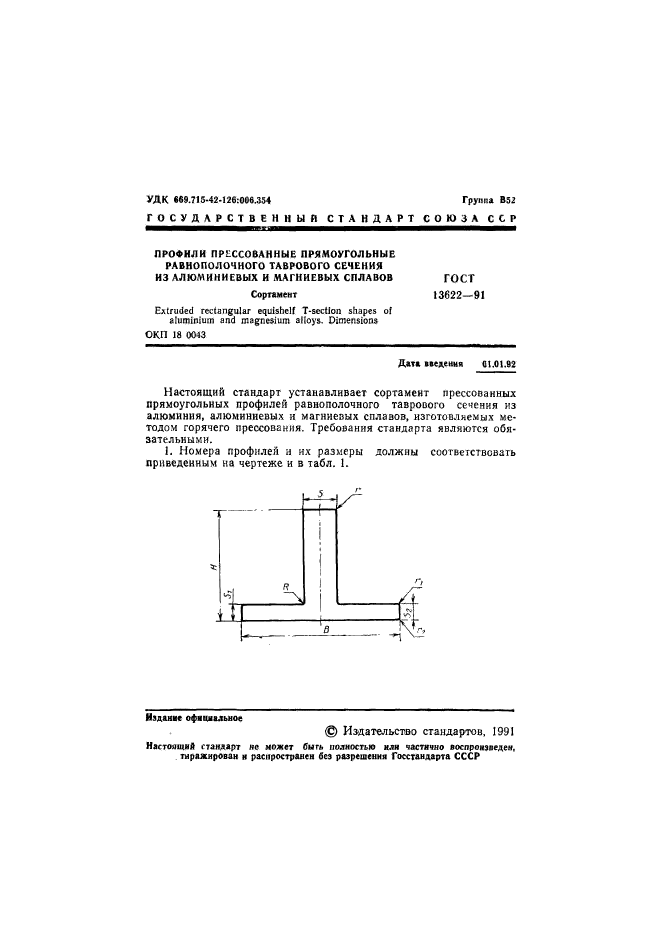

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ
ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО
ТАВРОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ
И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
ГОСТ 13622-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ Сортамент Extruded rectangular equishelf T-section shapes of |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного таврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования. Требования стандарта являются обязательными.
1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.

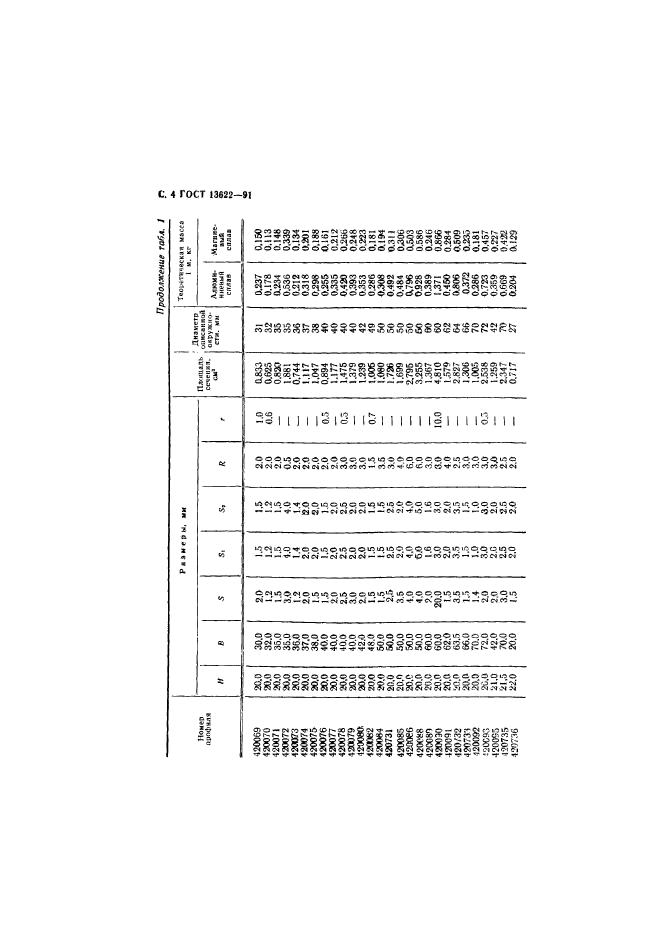

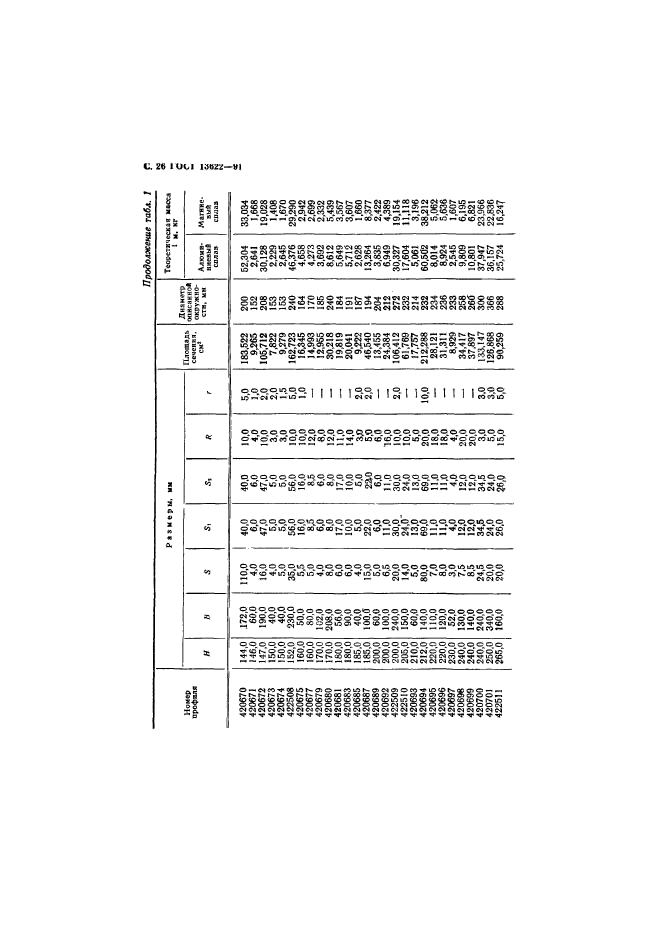

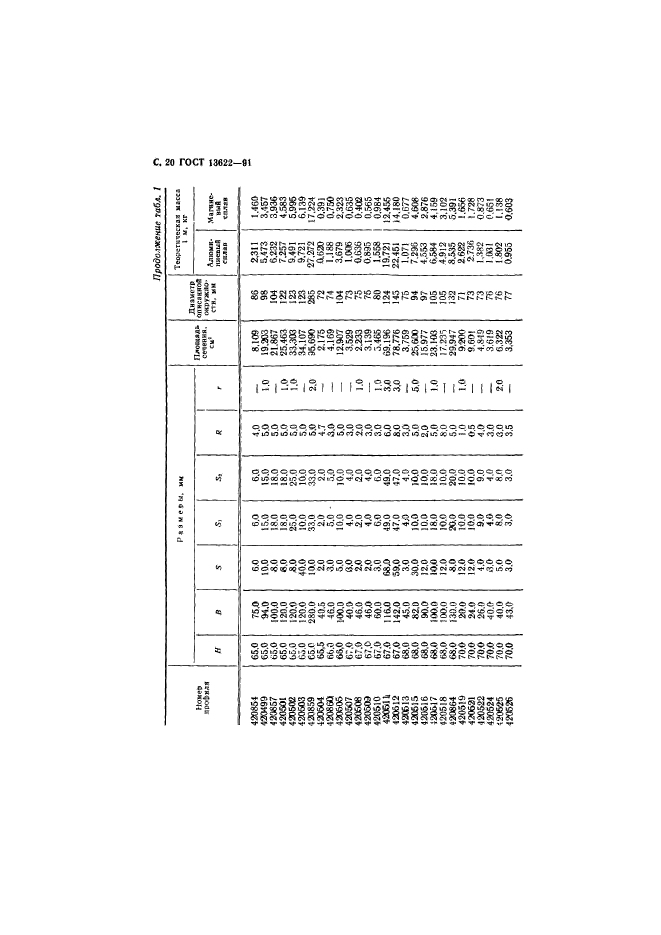

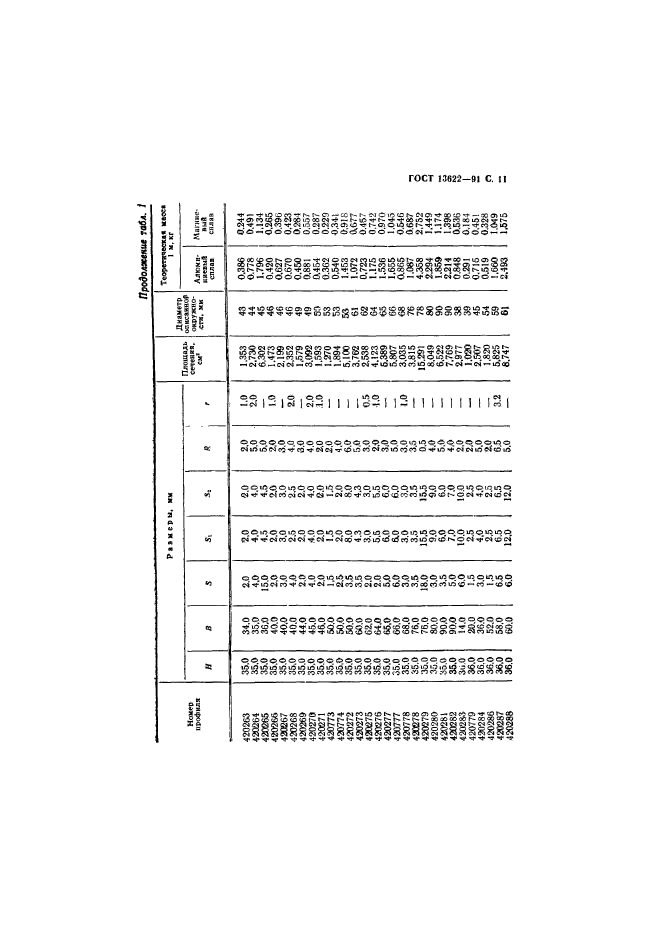

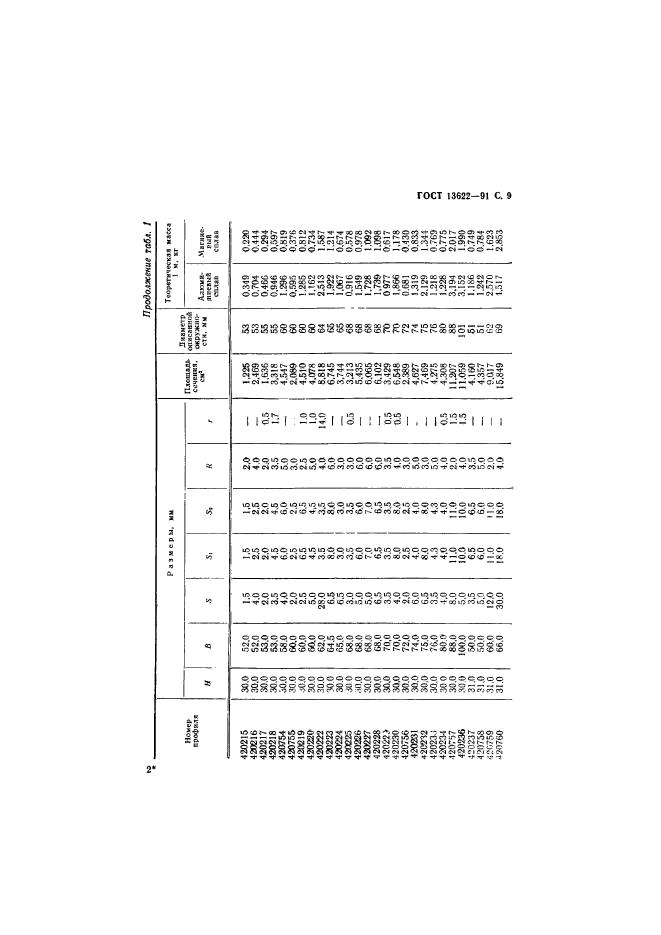

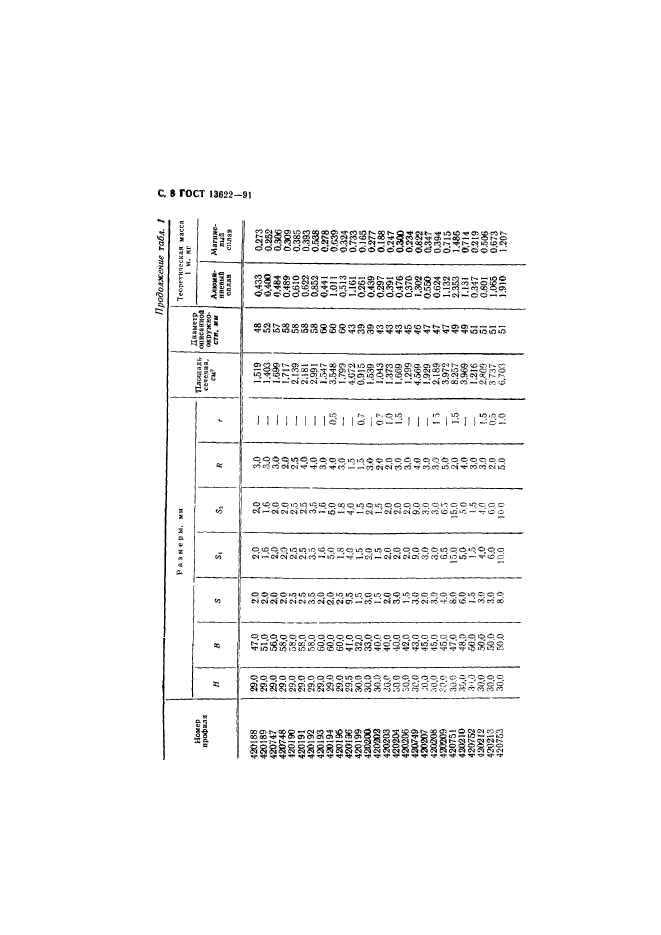

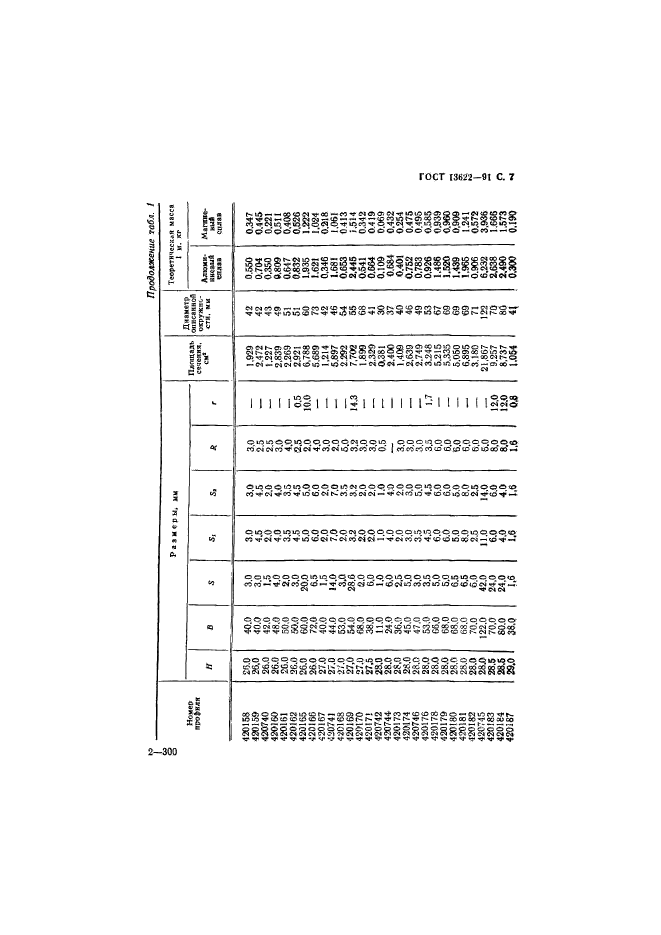

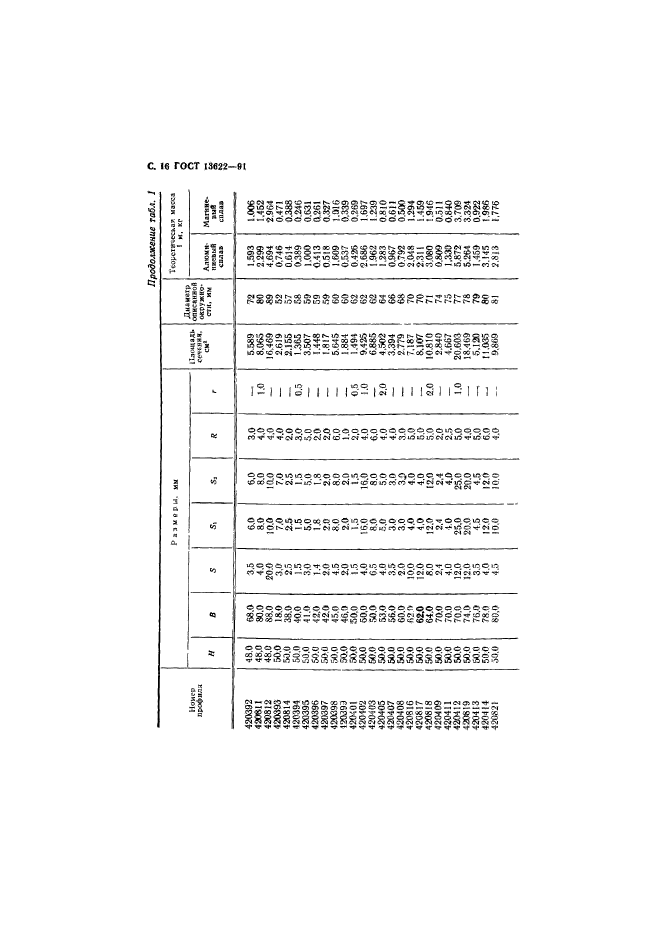

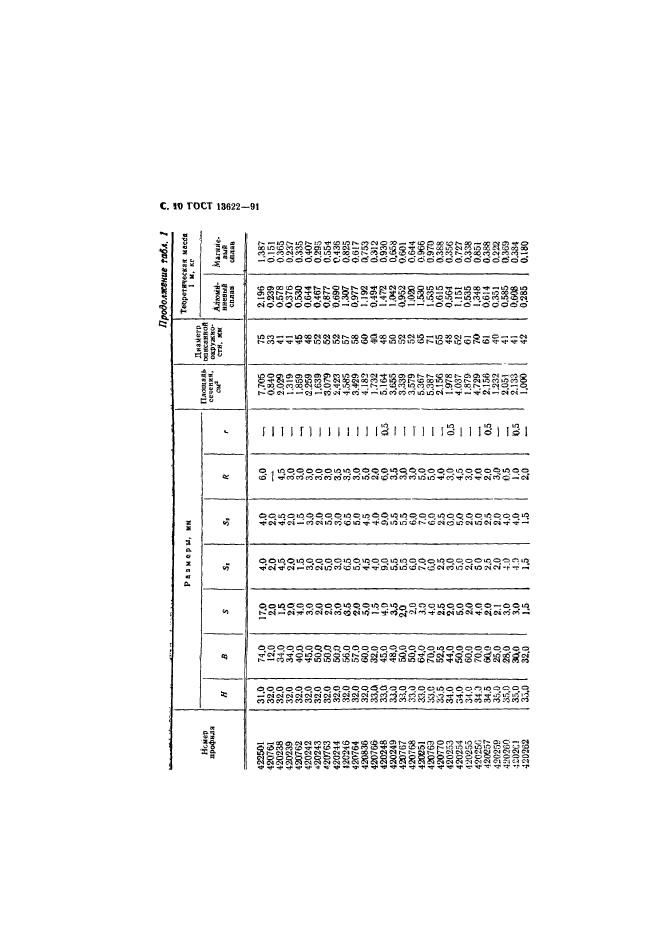

Таблица 1
|
Номер профиля |
Размеры, мм |
Площадь сечения, см2 |
Диаметр описанной окружности, мм |
Теоретическая масса 1 м, кг |
|||||||
|
Н |
В |
S |
S1 |
S2 |
R |
r |
Алюминиевый сплав |
Магниевый сплав |
|||
|
420001 |
3,0 |
18,0 |
14,0 |
1,5 |
1,5 |
0,5 |
— |
0,481 |
18 |
0,137 |
0,087 |
|
420002 |
3,5 |
20,5 |
7,0 |
1,5 |
1,5 |
— |
— |
0,447 |
21 |
0,128 |
0,081 |
|
420004 |
4,5 |
32,0 |
12,0 |
1,2 |
1,2 |
2,0 |
— |
0,797 |
32 |
0,227 |
0,143 |
|
420005 |
5,0 |
6,0 |
2,0 |
2,0 |
2,0 |
— |
— |
0,180 |
7 |
0,051 |
0,032 |
|
420010 |
6,0 |
30,0 |
3,0 |
2,0 |
2,0 |
1,0 |
1,0 |
0,720 |
30 |
0,205 |
0,130 |
|
420011 |
6,0 |
35,0 |
1,2 |
1,2 |
1,2 |
1,5 |
— |
0,487 |
35 |
0,139 |
0,088 |
|
420718 |
6,5 |
14,0 |
10,0 |
3,0 |
3,0 |
— |
— |
0,770 |
16 |
0,219 |
0,139 |
|
420012 |
6,5 |
27,0 |
1,6 |
1,3 |
1,3 |
1,6 |
— |
0,445 |
27 |
0,127 |
0,080 |
|
420013 |
6,5 |
30,0 |
10,0 |
1,5 |
1,5 |
1,0 |
— |
0,954 |
30 |
0,272 |
0,172 |
|
420014 |
7,0 |
16,2 |
12,0 |
2,0 |
2,0 |
— |
— |
0,924 |
17 |
0,263 |
0,166 |
|
420016 |
7,0 |
50,0 |
20,0 |
2,0 |
2,0 |
3,0 |
— |
2,039 |
50 |
0,581 |
0,367 |
|
420017 |
7,5 |
11,0 |
4,5 |
2,2 |
2,2 |
0,5 |
— |
0,482 |
12 |
0,137 |
0,087 |
|
420020 |
8,0 |
25,0 |
1,0 |
1,0 |
1,0 |
2,0 |
0,5 |
0,366 |
25 |
0,096 |
0,060 |
|
420021 |
9,0 |
50,0 |
2,0 |
1,5 |
1,5 |
0,8 |
— |
0,453 |
20 |
0,129 |
0,081 |
|
420022 |
10,0 |
10,0 |
2,0 |
3,0 |
3,0 |
— |
— |
0,440 |
13 |
0,125 |
0,079 |
|
420023 |
10,0 |
20,5 |
10,0 |
7,0 |
7,0 |
0,5 |
— |
1,736 |
22 |
0,495 |
0,312 |
|
420024 |
10,0 |
25,0 |
3,0 |
2,5 |
2,5 |
— |
— |
0,850 |
25 |
0,242 |
0,153 |
|
420720 |
10,0 |
40,0 |
1,5 |
1,5 |
1,5 |
2,0 |
— |
0,745 |
40 |
0,212 |
0,134 |
|
420717 |
10,0 |
100,0 |
96,0 |
3,0 |
3,0 |
— |
— |
9,720 |
100 |
2,770 |
1,750 |
|
420028 |
11,0 |
8,0 |
1,0 |
2,0 |
2,0 |
0,5 |
— |
0,231 |
12 |
0,072 |
0,045 |
|
420029 |
11,0 |
30,0 |
10,0 |
3,0 |
3,0 |
— |
— |
1,700 |
30 |
0,485 |
0,306 |
|
420030 |
11,5 |
50,0 |
11,0 |
3,0 |
3,0 |
3,0 |
5,5 |
2,344 |
50 |
0,668 |
0,422 |
|
420031 |
12,0 |
30,0 |
1,0 |
1,2 |
1,2 |
2,0 |
— |
0,485 |
30 |
0,138 |
0,087 |
|
420723 |
12,0 |
35,0 |
3,0 |
3,0 |
3,0 |
3,0 |
— |
1,359 |
35 |
0,387 |
0,245 |
|
420724 |
12,5 |
32,0 |
8,0 |
3,0 |
3,0 |
2,0 |
— |
1,737 |
33 |
0,495 |
0,313 |
|
420033 |
12,5 |
60,0 |
5,0 |
2,5 |
2,5 |
6,0 |
— |
2,155 |
60 |
0,614 |
0,388 |
|
420725 |
13,0 |
22,0 |
2,0 |
1,5 |
1,5 |
1,0 |
1,0 |
0,560 |
23 |
0,160 |
0,101 |
|
420034 |
13,0 |
22,0 |
11,0 |
6,5 |
6,5 |
— |
— |
2,145 |
23 |
0,611 |
0,386 |
|
420035 |
13,0 |
64,0 |
34,0 |
3,0 |
3,0 |
5,0 |
3,0 |
5,298 |
64 |
1,510 |
0,954 |
|
420036 |
14,0 |
28,0 |
3,0 |
4,0 |
4,0 |
0,5 |
0,5 |
1,420 |
29 |
0,405 |
0,256 |
|
420040 |
15,0 |
25,0 |
1,0 |
1,0 |
1,0 |
2,0 |
0,5 |
0,406 |
26 |
0,116 |
0,073 |
|
420042 |
15,0 |
35,0 |
2,5 |
2,0 |
2,0 |
2,5 |
1,2 |
1,046 |
35 |
0,298 |
0,188 |
|
420727 |
15,0 |
40,0 |
1,5 |
1,5 |
1,5 |
2,0 |
— |
0,820 |
40 |
0,234 |
0,148 |
|
420043 |
15,0 |
49,0 |
2,0 |
2,0 |
2,0 |
0,5 |
0,5 |
1,240 |
49 |
0,353 |
0,223 |
|
420044 |
15,0 |
58,0 |
1,5 |
1,5 |
1,5 |
4,0 |
— |
1,141 |
58 |
0,325 |
0,206 |
|
420045 |
15,0 |
72,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,739 |
72 |
0,496 |
0,313 |
|
420048 |
16,0 |
5,0 |
1,5 |
1,0 |
1,0 |
0,5 |
0,5 |
0,275 |
16 |
0,078 |
0,050 |
|
420049 |
16,0 |
28,6 |
6,4 |
1,6 |
1,6 |
1,6 |
— |
1,390 |
28 |
0,396 |
0,250 |
|
420050 |
16,0 |
30,0 |
1,5 |
1,5 |
1,5 |
1,5 |
0,7 |
0,676 |
30 |
0,192 |
0,122 |
|
420051 |
16,0 |
36,0 |
16,0 |
4,0 |
4,0 |
— |
2,0 |
3,343 |
37 |
0,953 |
0,602 |
|
420052 |
16,0 |
60,0 |
4,0 |
4,5 |
4,5 |
4,0 |
2,0 |
3,212 |
60 |
0,915 |
0,578 |
|
420053 |
16,0 |
60,0 |
17,0 |
3,0 |
3,0 |
3,0 |
— |
4,049 |
60 |
1,154 |
0,729 |
|
420054 |
16,0 |
62,0 |
17,0 |
3,0 |
3,0 |
0,5 |
— |
4,071 |
62 |
1,160 |
0,733 |
|
420055 |
17,0 |
32,0 |
1,2 |
1,2 |
1,2 |
2,0 |
0,6 |
0,589 |
32 |
0,168 |
0,106 |
|
420728 |
18,0 |
24,0 |
12,0 |
4,0 |
4,0 |
0,5 |
3,0 |
2,602 |
27 |
0,742 |
0,469 |
|
420729 |
18,0 |
25,0 |
10,0 |
10,0 |
10,0 |
3,0 |
1,0 |
3,335 |
33 |
0,950 |
0,600 |
|
420058 |
18,0 |
40,0 |
1,2 |
1,0 |
1,0 |
3,0 |
— |
0,643 |
40 |
0,183 |
0,116 |
|
420059 |
18,0 |
40,0 |
3,0 |
4,5 |
4,5 |
2,5 |
1,5 |
2,222 |
40 |
0,633 |
0,400 |
|
420061 |
18,0 |
50,0 |
1,5 |
2,0 |
2,0 |
2,0 |
0,7 |
1,255 |
50 |
0,358 |
0,226 |
|
420063 |
19,0 |
50,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,379 |
50 |
0,393 |
0,248 |
|
420064 |
20,0 |
10,0 |
2,0 |
2,0 |
2,0 |
1,0 |
— |
0,564 |
21 |
0,161 |
0,102 |
|
420065 |
20,0 |
15,0 |
1,5 |
1,5 |
1,5 |
1,5 |
0,7 |
0,510 |
23 |
0,145 |
0,092 |
|
420066 |
20,0 |
24,0 |
1,5 |
1,5 |
1,5 |
1,5 |
0,7 |
0,645 |
27 |
0,184 |
0,116 |
|
420067 |
20,0 |
25,0 |
7,0 |
3,0 |
3,0 |
1,0 |
— |
1,944 |
27 |
0,554 |
0,350 |
|
420068 |
20,0 |
30,0 |
1,5 |
1,5 |
1,5 |
2,0 |
0,7 |
0,743 |
31 |
0,212 |
0,134 |
|
420069 |
20,0 |
30,0 |
2,0 |
1,5 |
1,5 |
2,0 |
1,0 |
0,833 |
31 |
0,237 |
0,150 |
|
420070 |
20,0 |
32,0 |
1,2 |
1,2 |
1,2 |
2,0 |
0,6 |
0,625 |
32 |
0,178 |
0,113 |
|
420071 |
20,0 |
35,0 |
1,5 |
1,5 |
1,5 |
2,0 |
— |
0,820 |
35 |
0,234 |
0,148 |
|
420072 |
20,0 |
35,0 |
3,0 |
4,0 |
4,0 |
0,5 |
— |
1,881 |
35 |
0,536 |
0,339 |
|
420073 |
20,0 |
36,0 |
1,2 |
1,4 |
1,4 |
2,0 |
— |
0,744 |
36 |
0,212 |
0,134 |
|
420074 |
20,0 |
37,0 |
2,0 |
2,0 |
2,0 |
2,0 |
— |
1,117 |
37 |
0,318 |
0,201 |
|
420075 |
20,0 |
38,0 |
1,5 |
2,0 |
2,0 |
2,0 |
— |
1,047 |
38 |
0,298 |
0,188 |
|
420076 |
20,0 |
40,0 |
1,5 |
1,5 |
1,5 |
2,0 |
0,5 |
0,894 |
40 |
0,255 |
0,161 |
|
420077 |
20,0 |
40,0 |
2,0 |
2,0 |
2,0 |
2,0 |
— |
1,177 |
40 |
0,335 |
0,212 |
|
420078 |
20,0 |
40,0 |
2,5 |
2,5 |
2,5 |
3,0 |
0,5 |
1,475 |
40 |
0,420 |
0,266 |
|
420079 |
20,0 |
40,0 |
3,0 |
2,0 |
2,0 |
3,0 |
— |
1,379 |
40 |
0,393 |
0,248 |
|
420080 |
20,0 |
42,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,239 |
42 |
0,353 |
0,223 |
|
420082 |
20,0 |
48,0 |
1,5 |
1,5 |
1,5 |
1,5 |
0,7 |
1,005 |
49 |
0,286 |
0,181 |
|
420084 |
20,0 |
50,0 |
1,5 |
1,5 |
1,5 |
3,5 |
— |
1,080 |
50 |
0,308 |
0,194 |
|
420731 |
20,0 |
50,0 |
2,5 |
2,5 |
2,5 |
3,0 |
— |
1,726 |
50 |
0,492 |
0,311 |
|
420085 |
20,0 |
50,0 |
3,5 |
2,0 |
2,0 |
4,0 |
— |
1,699 |
50 |
0,484 |
0,306 |
|
420086 |
20,0 |
50,0 |
4,0 |
4,0 |
4,0 |
6,0 |
— |
2,795 |
50 |
0,796 |
0,503 |
|
420088 |
20,0 |
50,0 |
4,0 |
5,0 |
5,0 |
6,0 |
— |
3,255 |
60 |
0,928 |
0,586 |
|
420089 |
20,0 |
60,0 |
2,0 |
1,6 |
1,6 |
3,0 |
— |
1,367 |
60 |
0,389 |
0,246 |
|
420090 |
20,0 |
60,0 |
20,0 |
3,0 |
3,0 |
3,0 |
10,0 |
4,810 |
60 |
1,371 |
0,866 |
|
420091 |
20,0 |
62,0 |
1,5 |
2,0 |
2,0 |
4,0 |
— |
1,579 |
62 |
0,450 |
0,284 |
|
420732 |
20,0 |
63,5 |
3,5 |
3,5 |
3,5 |
2,5 |
— |
2,827 |
64 |
0,806 |
0,509 |
|
420733 |
20,0 |
66,0 |
1,5 |
1,5 |
1,5 |
3,0 |
— |
1,306 |
66 |
0,372 |
0,235 |
|
420092 |
20,0 |
70,0 |
1,4 |
1,0 |
1,0 |
3,0 |
— |
1,005 |
70 |
0,286 |
0,181 |
|
420093 |
20,0 |
72,0 |
2,0 |
3,0 |
3,0 |
3,0 |
0,5 |
2,538 |
72 |
0,723 |
0,457 |
|
420095 |
21,0 |
42,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,259 |
42 |
0,359 |
0,227 |
|
420735 |
21,5 |
70,0 |
3,0 |
2,5 |
2,5 |
2,5 |
— |
2,347 |
70 |
0,669 |
0,422 |
|
420736 |
22,0 |
20,0 |
1,5 |
2,0 |
2,0 |
2,0 |
— |
0,717 |
27 |
0,204 |
0,129 |
|
420098 |
22,0 |
40,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,239 |
41 |
0,353 |
0,223 |
|
420099 |
22,0 |
48,0 |
1,4 |
1,4 |
1,4 |
1,5 |
— |
0,970 |
48 |
0,276 |
0,175 |
|
420100 |
22,0 |
48,0 |
2,0 |
3,0 |
3,0 |
3,0 |
— |
1,859 |
48 |
0,530 |
0,335 |
|
420101 |
22,0 |
50,0 |
2,0 |
2,0 |
3,5 |
3,0 |
— |
1,799 |
50 |
0,513 |
0,324 |
|
420102 |
22,0 |
54,0 |
1,5 |
4,0 |
4,0 |
2,0 |
0,7 |
2,445 |
55 |
0,697 |
0,440 |
|
420104 |
22,0 |
60,0 |
26,0 |
3,5 |
3,5 |
4,0 |
13,0 |
6,254 |
60 |
1,782 |
1,126 |
|
420107 |
23,0 |
50,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,459 |
50 |
0,416 |
0,263 |
|
420109 |
23,0 |
50,0 |
2,0 |
4,0 |
4,0 |
3,0 |
— |
2,419 |
50 |
0,689 |
0,435 |
|
420110 |
23,0 |
50,0 |
2,5 |
2,5 |
2,5 |
3,0 |
— |
1,801 |
50 |
0,513 |
0,324 |
|
420111 |
23,0 |
56,0 |
1,8 |
1,8 |
1,8 |
3,0 |
— |
1,428 |
56 |
0,407 |
0,257 |
|
420112 |
24,0 |
38,0 |
5,0 |
3,5 |
3,5 |
5,0 |
— |
2,462 |
39 |
0,702 |
0,443 |
|
420113 |
24,0 |
47,0 |
1,0 |
1,0 |
1,0 |
3,0 |
— |
0,739 |
48 |
0,211 |
0,133 |
|
420114 |
24,0 |
47,0 |
1,5 |
1,5 |
1,5 |
3,0 |
— |
1,081 |
48 |
0,308 |
0,195 |
|
420115 |
24,0 |
47,0 |
24,0 |
10,0 |
10,0 |
1,0 |
— |
8,064 |
48 |
2,298 |
1,452 |
|
420116 |
24,0 |
58,0 |
1,5 |
1,5 |
1,5 |
4,0 |
— |
1,276 |
58 |
0,364 |
0,230 |
|
420117 |
24,0 |
66,0 |
2,5 |
2,0 |
2,0 |
3,0 |
0,5 |
1,908 |
66 |
0,544 |
0,343 |
|
420118 |
24,0 |
70,0 |
4,5 |
4,0 |
4,0 |
4,0 |
— |
3,769 |
70 |
1,074 |
0,678 |
|
420119 |
25,0 |
6,0 |
2,0 |
15,0 |
15,0 |
0,5 |
0,5 |
1,100 |
26 |
0,314 |
0,198 |
|
420120 |
25,0 |
7,0 |
1,5 |
1,5 |
1,5 |
0,5 |
— |
0,459 |
26 |
0,131 |
0,083 |
|
420121 |
25,0 |
25,0 |
2,5 |
2,5 |
2,5 |
3,0 |
— |
1,226 |
31 |
0,349 |
0,221 |
|
420122 |
25,0 |
29,0 |
1,6 |
1,6 |
1,6 |
1,6 |
0,8 |
0,846 |
35 |
0,241 |
0,153 |
|
420123 |
25,0 |
34,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,179 |
37 |
0,336 |
0,212 |
|
420124 |
25,0 |
35,0 |
1,0 |
1,0 |
1,0 |
2,0 |
— |
0,607 |
37 |
0,173 |
0,109 |
|
420125 |
25,0 |
35,0 |
1,5 |
1,5 |
1,5 |
2,0 |
0,7 |
0,893 |
37 |
0,255 |
0,161 |
|
420126 |
25,0 |
35,0 |
2,5 |
2,0 |
2,0 |
2,5 |
1,2 |
1,302 |
37 |
0,371 |
0,234 |
|
420127 |
25,0 |
40,0 |
2,0 |
2,0 |
2,0 |
2,0 |
1,0 |
1,273 |
41 |
0,363 |
0,229 |
|
420128 |
25,0 |
40,0 |
2,5 |
3,0 |
3,0 |
3,0 |
— |
1,739 |
41 |
0,510 |
0,322 |
|
420129 |
25,0 |
40,0 |
3,0 |
2,0 |
2,0 |
3,0 |
1,5 |
1,519 |
41 |
0,433 |
0,273 |
|
420130 |
25,0 |
40,0 |
3,5 |
3,0 |
3,0 |
3,0 |
— |
2,009 |
41 |
0,572 |
0,362 |
|
420737 |
25,0 |
42,0 |
4,0 |
6,0 |
9,0 |
2,0 |
— |
3,867 |
44 |
1,102 |
0,696 |
|
420131 |
25,0 |
45,0 |
2,5 |
2,5 |
2,5 |
3,0 |
— |
1,726 |
45 |
0,492 |
0,311 |
|
420132 |
25,0 |
45,0 |
3,0 |
3,0 |
3,0 |
3,0 |
1,5 |
2,039 |
45 |
0,581 |
0,367 |
|
420133 |
25,0 |
45,0 |
4,0 |
4,0 |
4,0 |
4,0 |
2,0 |
2,692 |
45 |
0,767 |
0,485 |
|
420135 |
25,0 |
48,0 |
1,5 |
1,5 |
1,5 |
1,5 |
— |
1,082 |
48 |
0,308 |
0,195 |
|
420136 |
25,0 |
48,0 |
6,0 |
3,0 |
3,0 |
4,0 |
— |
2,829 |
48 |
0,806 |
0,509 |
|
420138 |
25,0 |
50,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,499 |
50 |
0,427 |
0,270 |
|
420139 |
25,0 |
50,0 |
2,0 |
3,5 |
3,5 |
2,5 |
0,5 |
2,206 |
50 |
0,629 |
0,397 |
|
420140 |
25,0 |
50,0 |
2,5 |
2,5 |
2,5 |
3,0 |
— |
1,851 |
50 |
0,528 |
0,333 |
|
420141 |
25,0 |
50,0 |
2,5 |
4,0 |
4,0 |
4,0 |
— |
2,594 |
50 |
0,739 |
0,467 |
|
420142 |
25,0 |
50,0 |
3,0 |
3,0 |
3,0 |
3,0 |
— |
2,199 |
50 |
0,627 |
0,396 |
|
420143 |
25,0 |
50,0 |
3,0 |
4,0 |
4,0 |
3,0 |
— |
2,669 |
50 |
0,761 |
0,480 |
|
420738 |
25,0 |
52,0 |
2,0 |
2,0 |
2,0 |
3,0 |
— |
1,539 |
52 |
0,439 |
0,277 |
|
420144 |
25,0 |
52,0 |
2,5 |
2,0 |
2,0 |
4,0 |
— |
1,684 |
52 |
0,480 |
0,303 |
|
420145 |
25,0 |
56,0 |
2,0 |
2,0 |
2,0 |
3,0 |
0,5 |
1,618 |
56 |
0,461 |
0,29 Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
|
