ГОСТ 13445-68

Установы угловые для станочных приспособлений. Конструкция

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Утвержден Комитетом стандарте», мер м измерительных прибор о* при Совете Министров СССР 2 января 1948 г. Срок введения установлен

с 01.01 1949 г.

Проверен в 19S0 г. Срои действия ограничен    до    01.01 1990 г.

Несоблюдение стандарта преследуется по закону

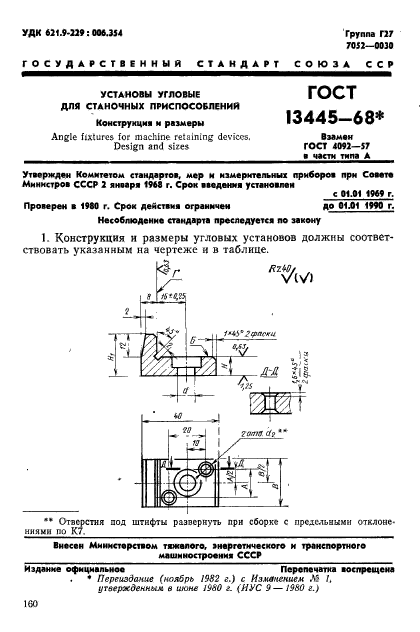

1. Конструкция и размеры угловых устанопов должны соответствовать указанным на чертеже и в таблице.

*• Отверстия под штифты развернуть при сборке с предельными отклоне-ни я ми по К7.

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР

160

1

Переиздание (ноябрь 19S2 г.) с Изменением Л5 /. утвержденным в июне i960 г. (ИУС 9— 19&0 г.)

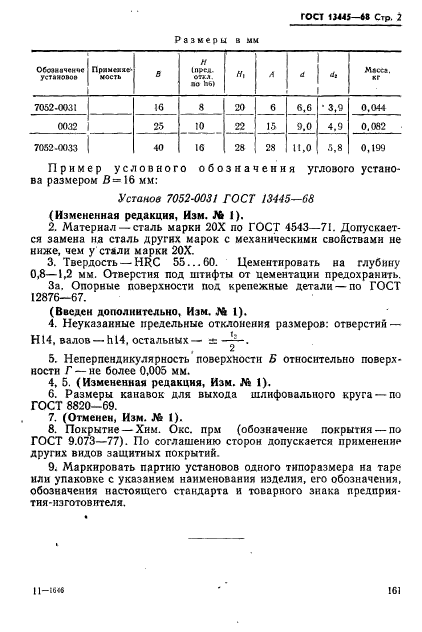

ГОСТ 13445—«8 Стр. 2

Пример условного обозначения углового устано-ва размером /3=16 мм:

Устное 7052-0031 ГОСТ 13445-68

(Измененная редакция, Изм. № I).

2.    Материал — сталь марки 20Х по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20Х.

3.    Твердость — HRC 55…GO. Цементировать на глубину 0,8—1,2 мм. Отверстия под штифты от цементации предохранить.

За. Опорные поверхности под крепежные детали — по ГОСТ 12876-67.

(Введен дополнительно, Изм. № 1).

4.    Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h 14, остальных— ~

5.    Неперпендикулярность поверхности Б относительно поверхности Г-не более 0,005 мм.

4, 5. (Измененная редакция, Изм. Л* 1).

6.    Размеры канавок для выхода шлифовального круга —по ГОСТ 8820-69.

7.    (Отменен, Изм. № 1).

8.    Покрытие —Хим. Оке. прм (обозначение покрытия —по ГОСТ 9.073-77). По соглашению сторон допускается применение других видов защитных покрытий.

9.    Маркировать партию установов одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия — нз готов ггтел я .

161

Стр. 3 ГОСТ <3445—М

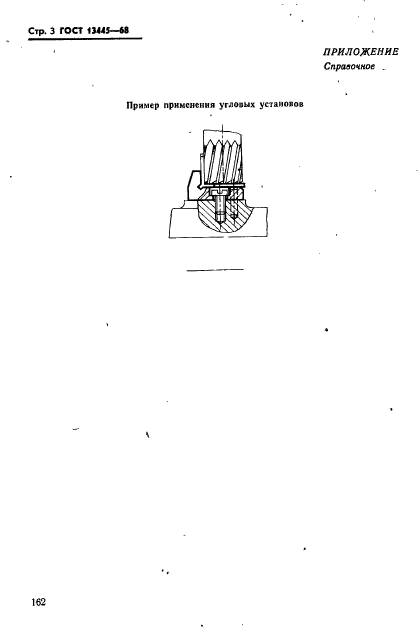

ПРИЛОЖЕНИЕ Справочное .

Пример применения угловых уетаиояов

«

N

162

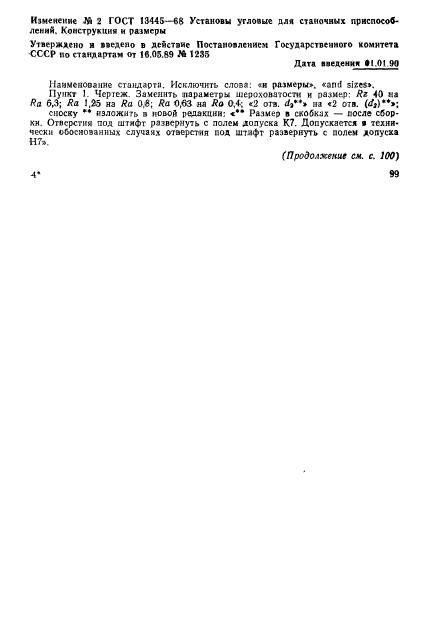

Изменение Jft 2 ГОСТ 13445-68 Установи угловые для станочных приспособлений. Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР но стандартам от 16.05.89 Л« 1235

Дата введения 4.01 90

Наименование стандарта. Исключить слова: ей размеры», «and sir.es». Пункт 1. Чертеж. Заменить параметры шероховатости и размер: Rz 40 на Ra 6Д Ra 1.25 из Ra 0,8; Ra 0,63 на Ro ОА «2 отз. ^а**» на «2 отв. М»)**»;

сноску ^и изложить в новой редакции; «*• Размер в скобках — после сборки. Отверстия под штифт развернуть с полем допуска К7. Допускается > технически о&огноэаниых случаях отверстия под штафт развернуть с полем допуска Н7».

(Продолжение см. с. 100)

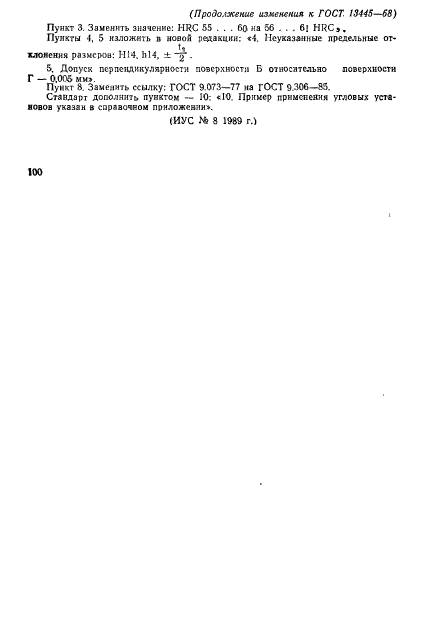

СПродолжение изменения к ГОСТ- 19445—$8)

Пункт 3. Заменить значение: HRC 55 … 60 на S6 … 6] HRC».

Пункты I, 5 изложить о новой редакции: «4, Неуказанные предельные отклонения размеров: И!4. Ы4, ±    ■

5. Допуск перпендикулярности поверхности Б относительно поверхности Г — 0.005 мм».

Пункт 8. Заменить ссылку: ГОСТ 9.073-77 на ГОСТ 9.306—8S.

Стандарт дополнить пунктом — 10: «10. Пример применения угловых уста-яовов указан в справочном приложении».

(ИУС № 8 1989 г.)

100
