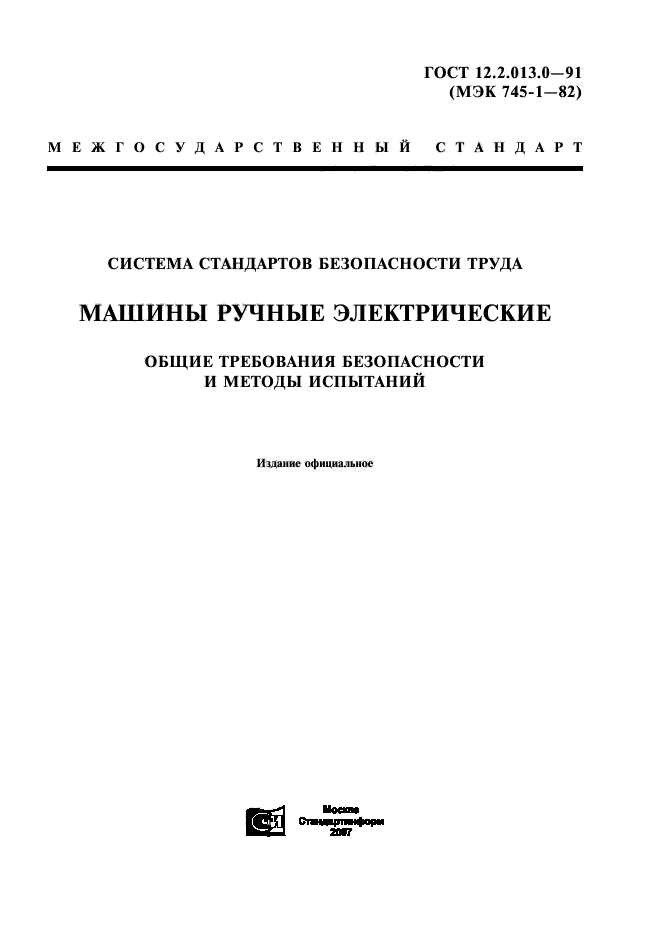

ГОСТ 12.2.013.0 (МЭК 745-1-

МЕЖГОСУДАРСТВЕННЫЙ СТА II ДА

-91

82)

Р Т

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

МАШИНЫ РУЧНЫЕ ЭЛЕКТРИЧЕСКИЕ

ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ

Издание официальное

“«сю*

[jCpj Отчичжпшфори

Группа TS8

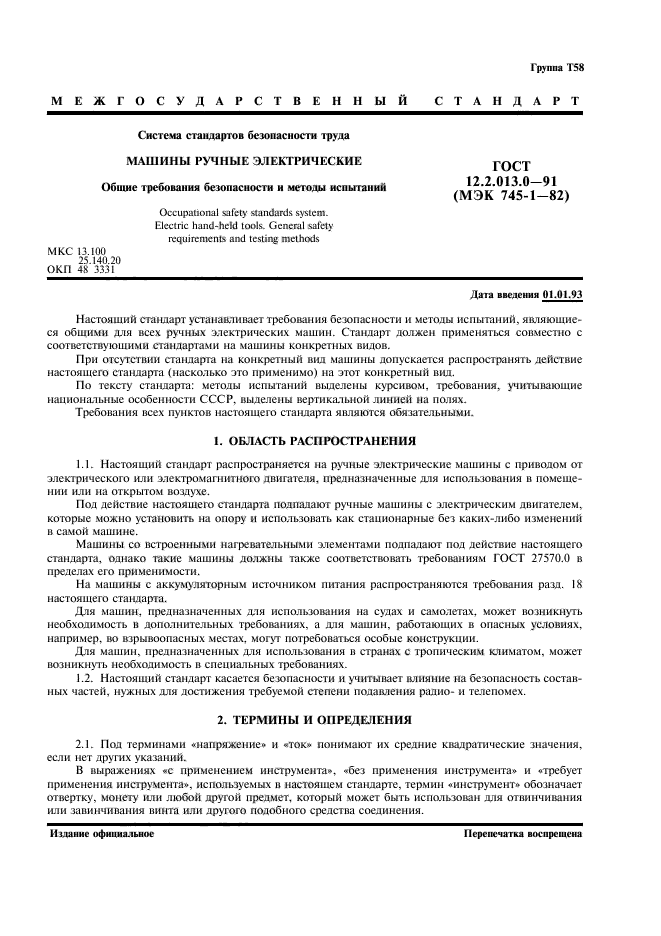

МЕЖГОСУДАРСТВЕННЫЙ    СТАНДАРТ

Система стандартов безопасности труда

МАШИНЫ РУЧНЫЕ ЭЛЕКТРИЧЕСКИЕ    ГОСТ

12 2 011 0_91

Общие требования безопасности и методы испытаний    _ г; .    *

(МчЭК 745-1—82)

Occupational safety standards system.

Electric hand-held tools. General safety requirements and testing methods

MKC 13.100 25.140.20

ОКП 48 3331_

Дата в веления 01.01.93

Настоящий стандарт устанавливает требования безопасности и методы испытаний, являющиеся общими для всех ручных электрических машин. Стандарт должен применяться совместно с соответствующими стандартами на машины конкретных видов.

При отсутствии стандарта на конкретный вид машины допускается распространять действие настоящего стандарта (насколько это применимо) на этот конкретный вид.

Г1о тексту стандарта: методы испытаний выделены курсивом, требования, учитывающие национальные особенности СССР, выделены вертикальной линией на полях.

Требования всех пунктов настоящего стандарта являются обязательными.

I. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

1.1.    Настоящий стандарт распространяется на ручные электрические машины с приводом от электрического или электромагнитного двигателя, предназначенные для использования в помещении или на открытом воздухе.

Под действие настоящего стандарта подпадают ручные машины с электрическим двигателем, которые можно установить на опору и использовать как стационарные без каких-либо изменений в самой машине.

Машины со встроенными нагревательными элементами подпадают под действие настоящего стандарта, однако такие машины должны также соответствовать требованиям ГОСТ 27570.0 в пределах его применимости.

На машины с аккумуляторным источником питания распространяются требования разд. 18 настоящего стандарта.

Для машин, предназначенных для использования на судах и самолетах, может возникнуть необходимость в дополнительных требованиях, а для машин, работающих в опасных условиях, например, во взрывоопасных местах, могут потребоваться особые конструкции.

Для машин, предназначенных для использования в странах с тропическим климатом, может возникнуть необходимость в специальных требованиях.

1.2.    Настоящий стандарт касается безопасности и учитывает влияние на безопасность составных частей, нужных для достижения требуемой степени подавления радио- и телепомех.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2.1. Под терминами «напряжение* и «ток» понимают их средние квадратические значения, если нет других указаний.

В выражениях «с применением инструмента», «без применения инструмента» и «требует применения инструмента», используемых в настоящем стандарте, термин «инструмент» обозначает отвертку, монету или любой другой предмет, который может быть использован для отвинчивания или завинчивания винта или другого подобного средства соединения.

Перепечатка воспрещена

И здание официальное

С. 2 ГОСТ 12.2.013.0-91

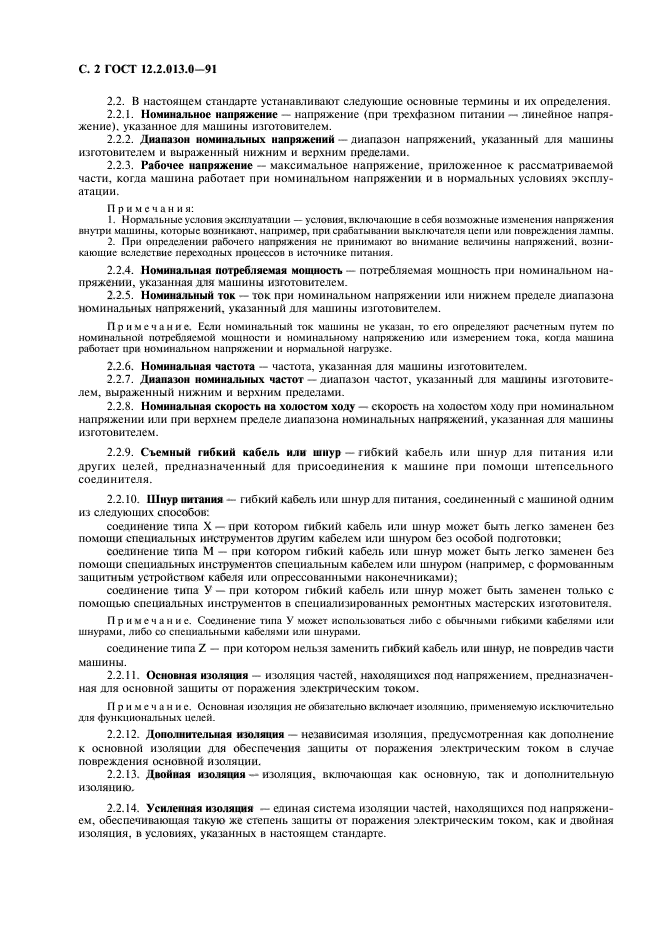

2.2. В настоящем стандарте устанавливают следующие основные термины и их определения.

2.2.1.    Номинальное напряжение — напряжение (при трехфазном питании — линейное напряжение). указанное для машины изготовителем.

2.2.2.    Диапазон номинальных напряжений — диапазон напряжений, указанный для машины изготовителем и выраженный нижним и верхним пределами.

2.2.3.    Рабочее напряжение — максимальное напряжение, приложенное к рассматриваемой части, когда машина работает при номинальном напряжении и в нормальных условиях эксплуатации.

П р и м с ч а н и я:

1.    Нормальные условия эксплуатации — условии, включающие в себи возможные изменения напряжения вну-фи машины, которые возникают, например, при срабатывании выключатели цепи или повреждении лампы.

2.    При определении рабочего напряжения не принимают во внимание величины напряжений, возникающие вследствие переходных процессов в источнике питания.

2.2.4.    Номинальная потребляемая мощность — потребляемая мощность при номинальном напряжении, указанная для машины изготовителем.

2.2.5.    Номинальный ток — ток при номинальном напряжении или нижнем пределе диапазона номинальных напряжений, указанный для машины изготовителем.

Примечание. Если номинальный ток машины не указан, то его определяют расчетным путем по номинальной потребляемой мощности и номинальному напряжению или измерением тока, когда машина работает при номинальном напряжении и нормальной нагрузке.

2.2.6.    Номинальная частота — частота, указанная для машины изготовителем.

2.2.7.    Диапазон номинальных частот — диапазон частот, указанный для машины изготовителем. выраженный нижним и верхним пределами.

2.2.8.    Номинальная скорость на холостом ходу — скорость на холостом ходу при номинальном напряжении или при верхнем пределе диапазона номинальных напряжений, указанная для машины изготовителем.

2.2.9.    Съемный гибкий кабель или шнур — гибкий кабель или шпур для питания или других целей, предназначенный для присоединения к машине при помощи штепсельного соединителя.

2.2.10.    Шнур питания — гибкий кабель или шнур для питания, соединенный с машиной одним из следующих способов:

соединение типа X — при котором гибкий кабель или шнур может быть легко заменен без помощи специальных инструментов другим кабелем или шнуром без особой подготовки:

соединение типа М — при котором гибкий кабель или шнур может быть легко заменен без помошн специальных инструментов специальным кабелем или шнуром (например, с формованным защитным устройством кабеля или опрессованными наконечниками);

соединение типа У — при котором гибкий кабель или шнур может быть заменен только с помощью специальных инструментов в специализированных ремонтных мастерских изготовителя.

Примечание. Соединение типа У может использоваться либо с обычными гибкими кабелями или шнурами, либо со специальными кабелями или шнурами.

соединение типа Z — при котором нельзя заменить гибкий кабель или шнур, не повредив части машины.

2.2.11.    Основная изоляция — изоляция частей, находящихся под напряжением, предназначенная для основной зашиты от поражения электрическим током.

Г1 р и м с ч а н и с. Основная изоляция не обязательно включает изоляцию, применяемую исключительно для функциональных целей.

2.2.12.    Дополнительная июляция — независимая изоляция, предусмотренная как дополнение к основной изоляции для обеспечения зашиты от поражения электрическим током в случае повреждения основной изоляции.

2.2.13.    Двойная изоляция — изоляция, включающая как основную, так и дополнительную изоляцию.

2.2.14.    Усиленная изоляция — единая система изоляции частей, находящихся под напряжением. обеспечивающая такую же степень защиты от поражения электрическим током, как и двойная изоляция, в условиях, указанных в настоящем стандарте.

ГОСТ 12.2.013.0-91 С. 3

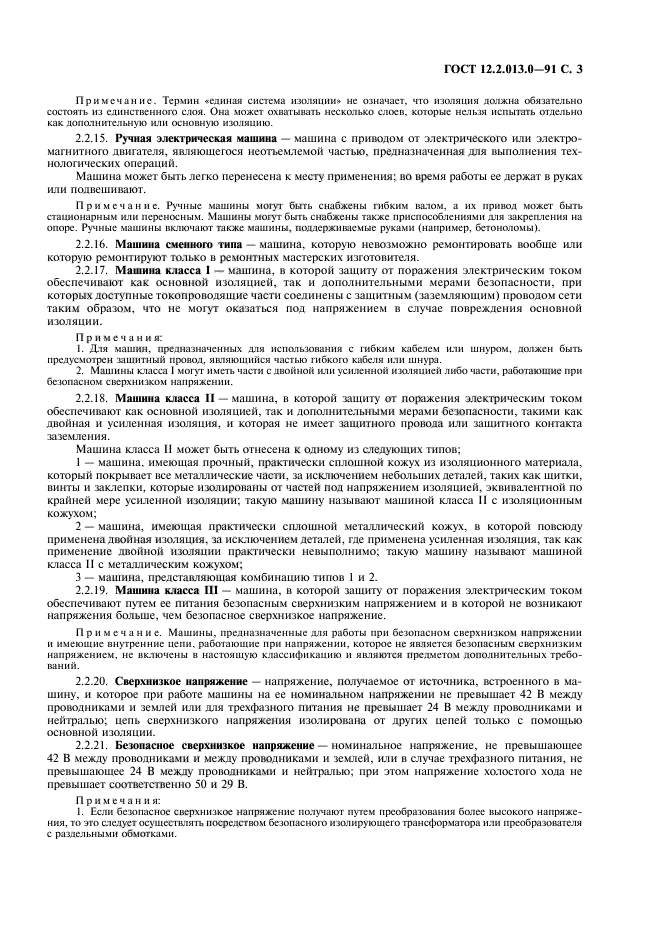

Примечание. Термин «единая система изоляции» не означает, что изоляция должна обязательно состоять из единственного слоя. Она может охватывать несколько слоев, которые нельзя испытать отдельно как дополнительную или основную изоляцию.

2.2.15.    Ручная электрическая машина — машина с приводом от электрического или электромагнитного двигателя, являющегося неотъемлемой частью, предназначенная для выполнения технологических операций.

Машина может быть легко перенесена к месту применения; во время работы ее держат в руках или подвешивают.

Примечание. Ручные машины могут быть снабжены гибким валом, а их привод может быть стационарным или переносным. Машины могут быть снабжены также приспособлениями для закрепления на опоре. Ручные машины включают также машины, поддерживаемые руками (например, бетоноломы).

2.2.16.    Машина сменного типа — машина, которую невозможно ремонтировать вообще или которую ремонтируют только в ремонтных мастерских изготовителя.

2.2.17.    Машина класса I — машина, в которой защиту от поражения электрическим током обеспечивают как основной изоляцией, так и дополнительными мерами безопасности, при которых доступные токопроводящие части соединены с защитным (заземляющим) проводом сети таким образом, что не могут оказаться под напряжением в случае повреждения основной изоляции.

Примечания:

1.    Для машин, предназначенных для использовании с гибким кабелем или шнуром, должен быть предусмотрен защитный провод, являющийся частью гибкого кабеля или шнура.

2.    Машины класса 1 могут иметь части с двойной или усиленной изоляцией либо части, работающие при безопасном сверхнизком напряжении.

2.2.18.    Машина класса II — машина, в которой защиту от поражения электрическим током обеспечивают как основной изоляцией, так и дополнительными мерами безопасности, такими как двойная и усиленная изоляция, и которая не имеет защитного провода или защитного контакта заземления.

Машина класса II может быть отнесена к одному из следующих типов;

1    — машина, имеющая прочный, практически сплошной кожух из изоляционного материала, который покрывает все металлические части, за исключением небольших деталей, таких как щитки, винты и заклепки, которые изолированы от частей под напряжением изоляцией, эквивалентной по крайней мере усиленной изоляции: такую машину называют машиной класса II с изоляционным кожухом;

2    — машина, имеющая практически сплошной металлический кожух, в которой повсюду применена двойная изоляция, за исключением деталей, где применена усиленная изоляция, так как применение двойной изоляции практически невыполнимо; такую машину называют машиной класса II с металлическим кожухом;

3    — машина, представляющая комбинацию типов I и 2.

2.2.19.    Машина класса III — машина, в которой защиту от поражения электрическим током обеспечивают путем ее питания безопасным сверхнизким напряжением и в которой не возникают напряжения больше, чем безопасное сверхнизкое напряжение.

Примечание. Машины, предназначенные для работы при безопасном сверхнизком напряжении и имеющие внутренние цепи, работающие при напряжении, которое не является безопасным сверхнизким напряжением, не включены в настоящую классификацию и являются предметом дополнительных требований.

2.2.20.    Сверхнизкое напряжение — напряжение, получаемое от источника, встроенного в машину, и которое при работе машины на ее номинальном напряжении не превышает 42 В между проводниками и землей или для трехфазного питания не превышает 24 В между проводниками и нейтралью; цепь сверхнизкого напряжения изолирована от других цепей только с помощью основной изоляции.

2.2.21.    Безопасное сверхнизкое напряжение — номинальное напряжение, не превышающее 42 В между проводниками и между проводниками и землей, или в случае трехфазного питания, не превышающее 24 В между проводниками и нейтралью; при этом напряжение холостого хода не превышает соответственно 50 и 29 В.

Примечания:

1. Если безопасное сверхнизкое напряжение подучают путем преобразования более высокого напряжения. то это следует осуществлять посредством безопасного изолирующего трансформатора или преобразователя с раздельными обмотками.

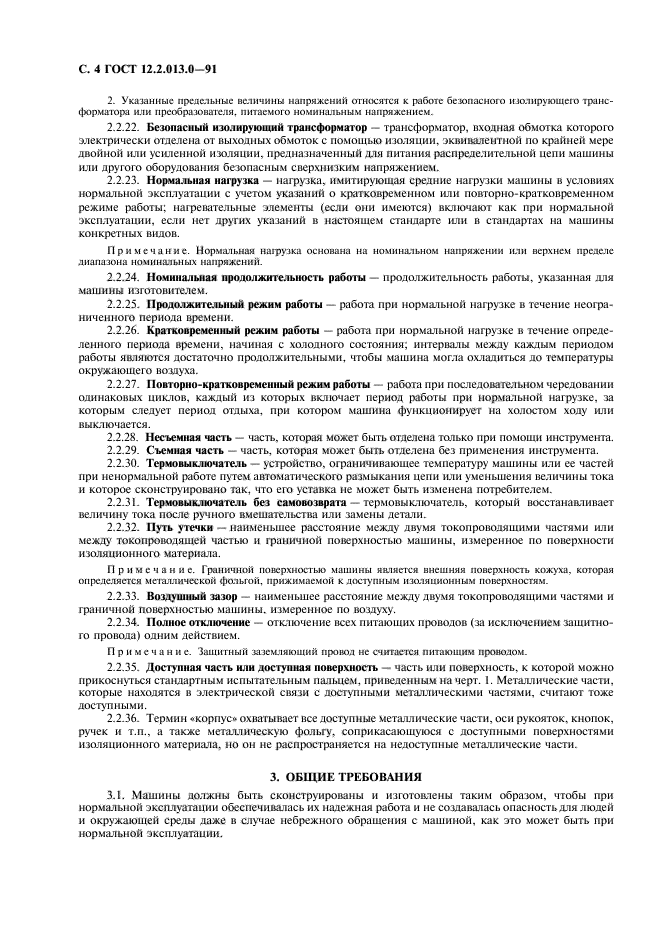

С. 4 ГОСТ 12.2.013.0-91

2. Указанные предельные величины напряжений относятся к работе безопасного изолирующего трансформатора или преобразователя, питаемого номинальным напряжением.

2.2.22.    Безопасный изолирующий трансформатор — трансформатор, входная обмотка которого электрически отделена от выходных обмоток с помощью изоляции, эквивалентной по крайней мере двойной или усиленной изоляции, предназначенный для питания распределительной цепи машины или другого оборудования безопасным сверхнизким напряжением.

2.2.23.    Нормальная нагрузка — нагрузка, имитирующая средние нагрузки машины в условиях нормальной эксплуатации с учетом указаний о кратковременном или повторно-кратковременном режиме работы; нагревательные элементы (если они имеются) включают как при нормальной эксплуатации, если нет других указаний в настоящем стандарте или в стандартах на машины конкретных видов.

Примечание. Нормальная нагрузка основана на номинальном напряжении или верхнем пределе диапазона номинальных напряжений.

2.2.24.    Номинальная продолжительность работы — продолжительность работы, указанная для машины изготовителем.

2.2.25.    Продолжительный режим работы — работа при нормальной нагрузке в течение неограниченного периода времени.

2.2.26.    Кратковременный режим работы — работа при нормальной нагрузке в течение определенного периода времени, начиная с холодного состояния; интервалы между каждым периодом работы являются достаточно продолжительными, чтобы машина могла охладиться до температуры окружающего воздуха.

2.2.27.    Повторно-кратковременный режим работы — работа при последовательном чередовании одинаковых циклов, каждый из которых включает период работы при нормальной нагрузке, за которым следует период отдыха, при котором машина функционирует на холостом ходу или выключается.

2.2.28.    Несъемная часть — часть, которая может быть отделена только при помощи инстру мента.

2.2.29.    Съемная часть — часть, которая может быть отделена без применения инструмента.

2.2.30.    Термовыключатель — устройство, ограничивающее температуру машины или ее частей при ненормальной работе путем автоматического размыкания цепи или уменьшения величины тока и которое сконструировано так, что его уставка не может быть изменена потребителем.

2.2.31.    Термовыключатель без самовозврата — термовыключатель, который восстанавливает величину тока после ручного вмешательства или замены детали.

2.2.32.    Путь утечки — наименьшее расстояние между двумя токопроводящими частями или между токопроводящей частью и граничной поверхностью машины, измеренное по поверхности изоляционного материала.

Примечание. Граничной поверхностью машины является внешняя поверхность кожуха, которая определяется металлической фольгой, прижимаемой к доступным изоляиионным поверхностям.

2.2.33.    Воздушный зазор — наименьшее расстояние между двумя токопроводящими частями и граничной поверхностью машины, измеренное по воздуху.

2.2.34.    Полное отключение — отключение всех питающих проводов (за исключением защитного провода) одним действием.

П р и м е ч а н и с. Защитный заземляющий провод не считается питающим проводом.

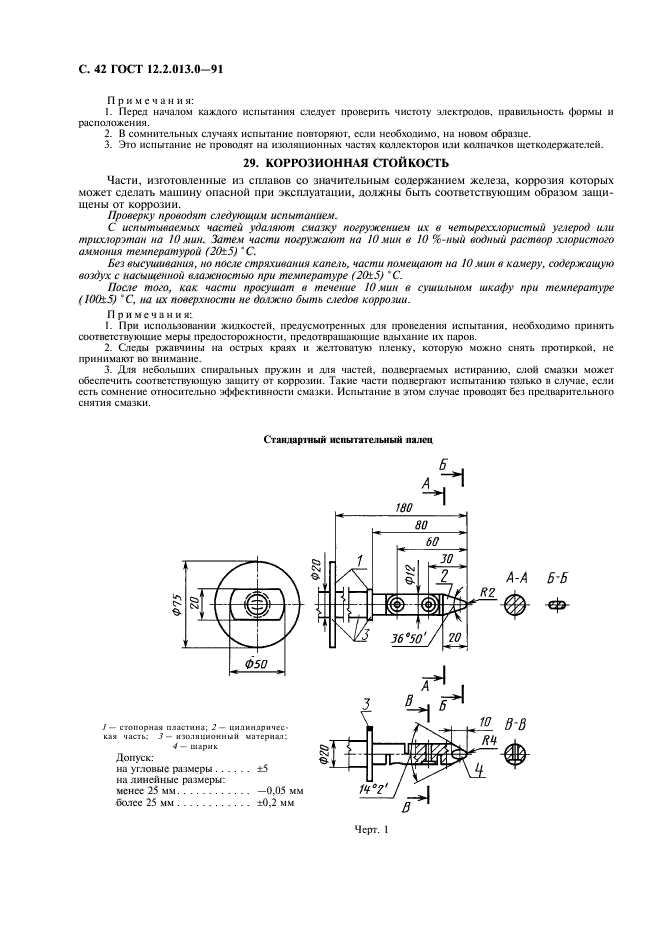

2.2.35.    Доступная часть или доступная поверхность — часть или поверхность, к которой можно прикоснуться стандартным испытательным пальцем, приведенным на черт. 1. Металлические части, которые находятся в электрической связи с доступными металлическими частями, считают тоже доступными.

2.2.36.    Термин «корпус* охватывает все доступные металлические части, оси рукояток, кнопок, ручек и т.п., а также металлическую фольгу, соприкасающуюся с доступными поверхностями изоляционного материала, но он не распространяется на недоступные металлические части.

3. ОБЩИЕ ТРЕБОВАНИЯ

3.1. Машины должны быть сконструированы и изготовлены таким образом, чтобы при нормальной эксплуатации обеспечивалась их надежная работа и не создавалась опасность для людей и окружающей среды даже в случае небрежного обращения с машиной, как это может быть при нормальной эксплуатации.

ГОСТ 12.2.013.0-91 С. 5

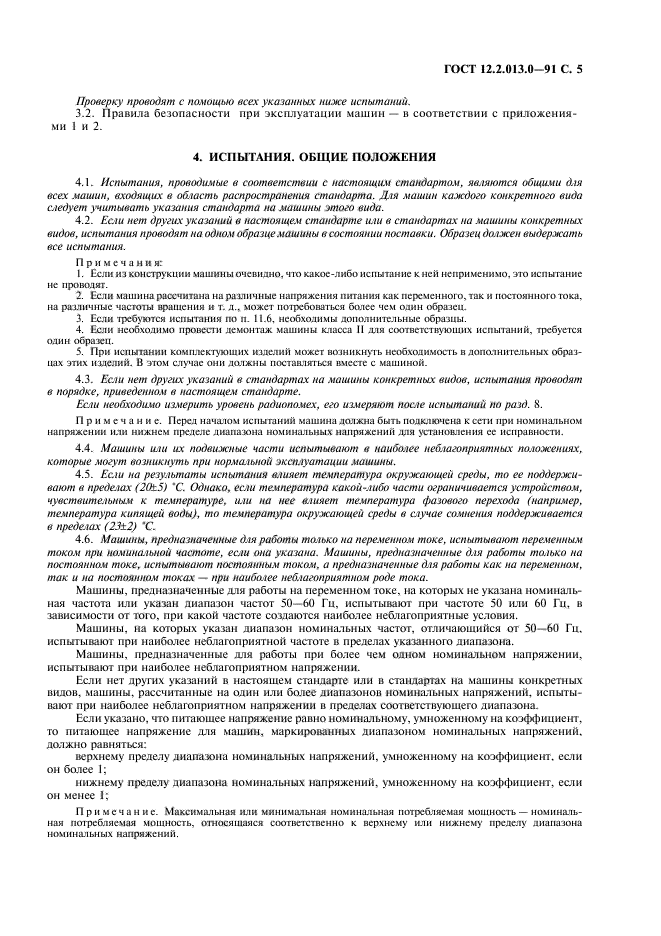

Проверку проводят с помощью всех указанных ниже испытаний.

3.2. Правила безопасности при эксплуатации машин — в соответствии с приложениями I и 2.

4. ИСПЫТАНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ

4.1.    Испытаний, проводимые в соответствии с настоящим стандартом, являются общими для всех машин, входящих в область распространения стандарта. Для машин каждого конкретного вида следует учитывать указания стандарта на машины того вида.

4.2.    Если нет других указаний в настоящем стандарте или в стандартах на машины конкретных видов, испытания проводят па одном образце машины в состоянии поставки. Образец должен выдержать все испытания.

Примечания:

1.    Сели из конструкции машины очевидно, что какое-либо испытание к ней неприменимо, это испытание не проводят.

2.    Если машина рассчитана на различные напряжения питания как переменного, так и постоянною тока, на различные частоты вращения и т. д.. может потребоваться более чем один образец.

3.    Если требуются испытания по п. 11.6. необходимы дополнительные образцы.

4.    Если необходимо провести демонтаж машины класса II для соответствующих испытаний, требуется один образец.

5.    При испытании комплектующих изделий может возникнуть необходимость в дополнительных образцах этих изделий. В этом случае они должны поставляться вместе с машиной.

4.3.    Если нет других указаний в стандартах на машины конкретных видов, испытания проводят в порядке, приведенном в настоящем стандарте.

Если необходимо измерить уровень радиопомех, его измеряют после испытаний по разд. S.

Примечание. Перед началом испытаний машина должна быть подключена к сети при номинальном напряжении или нижнем пределе диапазона номинальных напряжений для установления ее исправности.

4.4.    Машины иш их подвижные части испытывают в наиболее неблагоприятных положениях, которые могут возникнуть при нормашюй эксплуатации машины.

4.5.    Eciu на результаты испытания влияет температура окружающей среды, то ее поддерживают в пределах (20t5) ’С. Однако, если температура какой-либо части ограничивается устройством, чувствительным к температуре, или на нее влияет температура

4.6.    Машины, предназначенные для работы только на переменном токе, испытывают переменным током при номиналыюй частоте, если она указана. Машины, предназначенные для работы только на постоянном токе, испытывают постоянным током, а предназначенные для работы как на переменном, так и на постоянном токах — при наиболее неблагоприятном /кяк тока.

Машины, предназначенные для работы на переменном токе, на которых не указана номинальная частота или указан диапазон частот 50—60 Гц, испытывают при частоте 50 или 60 Гн, в зависимости от того, при какой частоте создаются наиболее неблагоприятные условия.

Машины, на которых указан диапазон поминальных частот, отличающийся от 50—60 Гц. испытывают при наиболее неблагоприятной частоте в пределах указанного диапазона.

Машины, предназначенные для работы при более чем одном номинальном напряжении, испытывают при наиболее неблагоприятном напряжении.

Если нет других указаний в настоящем стандарте или в стандартах на машины конкретных видов, машины, рассчитанные на один или более диапазонов номинальных напряжений, испытывают при наиболее неблагоприятном напряжении в пределах соответствующего диапазона.

Если указано, что питающее напряжение равно номинальному, умноженному на коэффициент, то питающее напряжение для машин, маркированных диапазоном номинальных напряжений, должно равняться:

верхнему пределу диапазона номинальных напряжений, умноженному на коэффициент, если он более I;

нижнему пределу диапазона номинальных напряжений, умноженному на коэффициент, если он менее 1;

Примечание. Максимальная или минимальная номинальная потребляемая мощность — номинальная потребляемая мощность, относящаяся соответственно к верхнему или нижнему пределу диапазона номинальных напряжений.

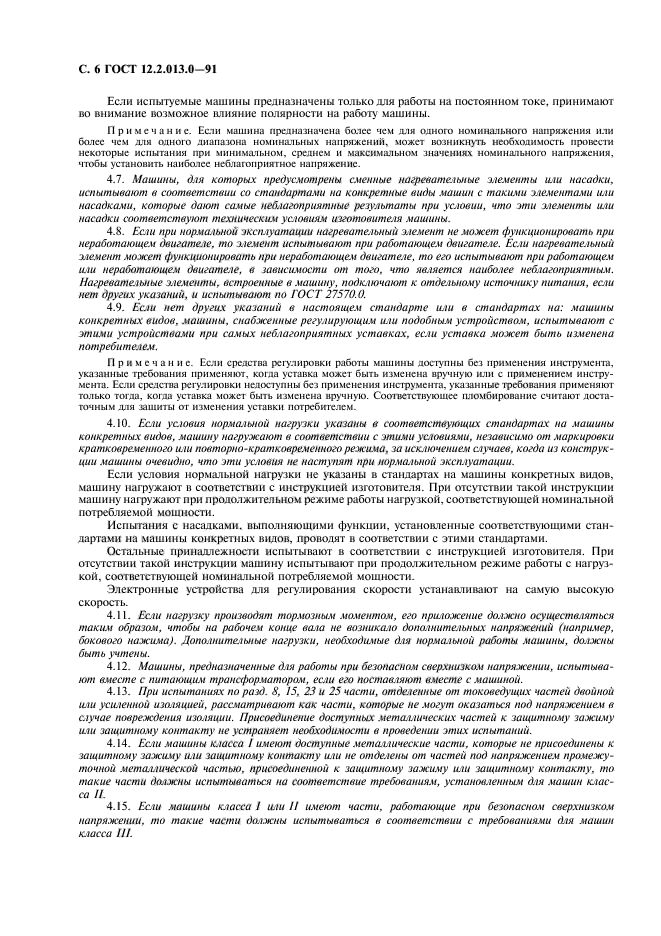

С. 6 ГОСТ 12.2.013.0-91

Если испытуемые машины предназначены только для работы на постоянном токе, принимают во внимание возможное влияние полярности на работу машины.

Примечание. Если машина предназначена более чем для одного номинального напряжения или более чем для одного диапазона номинальных напряжений, может возникнуть необходимость пронести некоторые испытания при минимальном, среднем и максимальном значениях номинального напряжения, чтобы установить наиболее неблагоприятное напряжение.

4.7.    Машины, для которых предусмотрены сменные нагревателыше элементы или насадки, испытывают в соответствии со стандартами на конкретные виды машин с такими элементами или насадками, которые дают самые неблагоприятные результаты при условии, что эти элементы или насадки соответствуют техническим уаовиям изготовителя машины.

4.8.    Если при нормальной эксплуатации нагревателышй элемент не может функционировать при неработающем двигателе, то элемент испытывают при работающем двигателе. Если нагревателышй элемент может функционировать при неработающем двигателе, то его испытывают при работающем iLiu неработающем двигателе, в зависимости от того, что является наиболее неблагоприятным. Нагревательные элементы, встроенные в машину, подключают к отдельному источнику питания, если нет других указаний, и испытывают по ГОСТ 27570.0.

4.9.    Если нет других указаний в настоящем стандарте или в стандартах на: машины конкретных видов, машины, снабженные регулирующим или подобным устройством, испытывают с этими устройствами при самых неблагоприятных уставках, если уставка может быть изменена потребителем.

Примечай и с. Если средства регулировки работы машины доступны без применения инструмента, указанные требования применяют, когда уставка может быть изменена вручную или с применением инструмента. Если средства регулировки недоступны без применения инструмента, указанные требования применяют только тогда, когда уставка может быть изменена вручную. Соответствующее пломбирование считают достаточным для зашиты ог изменения уставки потребителем.

4.10.    Earn условия нормашюй нагрузки указаны в соответствующих стандартах на машины конкретных видов, машину нагружают в соответствии с этими условиями, независимо от маркировки кратковременного или повторно-кратковременногорежи.иа, за исключением случаев, когда из конструкции машины очевидно, что эти условия не наступят при нормалыюй эксплуатации.

Если условия нормалыюй нагрузки не указаны в стандартах на машины конкретных видов, машину нагружают в соответствии с инструкцией изготовителя. При отсутствии такой инструкции машину нагружают при продолжительном режиме работы нагрузкой, соответствующей номинальной потребляемой мощности.

Испытания с насадками, выполняющими функции, установленные соответствующими стандартами на машины конкретных видов, проводят в соответствии с этими стандартами.

Остальные принадлежности испытывают в соответствии с инструкцией изготовителя. При отсутствии такой инструкции машину испытывают при продолжительном режиме работы с нагрузкой, соответствующей номинальной потребляемой мощности.

Электронные устройства для регулирования скорости устанавливают на самую высокую скорость.

4.11.    Ест нагрузку производят тормозным моментом, его приложение должно осуществляться таким образом, чтобы на рабочем конце ваш не возникало дополнительных напряжений (например, бокового нажима). Дополнителыше нагрузки, необходимые для нормалыюй работы машины, должны быть учтены.

4.12.    Машины, предназначенные для работы при безопасном сверхнизком напряжении, испытывают вместе с питающим трансформатором, если его поставляют вместе с машиной.

4.13.    При испытаниях по разд. 8, 15, 23 и 25 части, отделенные от токоведущих частей двойной или усиленной изоляцией, рассматривают как части, которые не могут оказаться под напряжением в случае повреждения изоляции. Присоединение доступных металлических частей к защитному зажиму или защитному контакту не устраняет необходимости в проведении этих испытаний.

4.14.    Если машины масса / имеют доступные металлические части, которые не присоединены к защитному зажиму или защитному контакту или не отделены от частей под напряжением промежуточной металлической частью, присоединенной к защитному зажиму u.iu защитному контакту, то такие части должны испытываться на соответствие требованиям, установленным для машин масса //.

4.15.    Если машины масса I или II имеют части, работающие при безопасном сверхнизком напряжении, то такие части должны испытываться в соответствии с требованиями для машин масса ///.

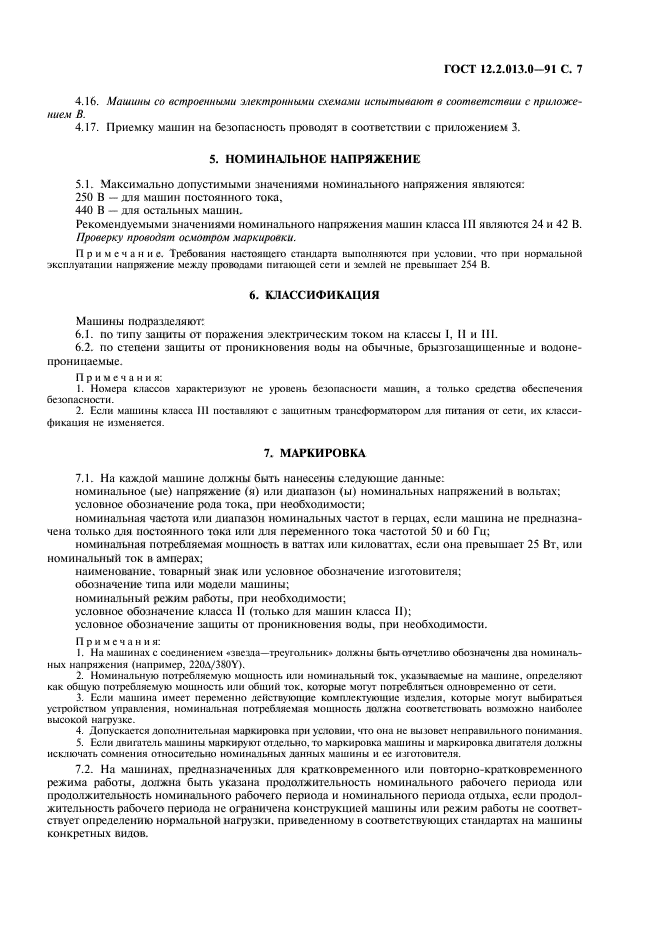

ГОСТ 12.2.013.0-91 С. 7

4.16.    Машины со встроенными электронными схемами испытывают в соответствии с приложением В.

4.17.    Приемку машин на безопасность проводят в соответствии с приложением 3.

5. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

5.1.    Максимально допустимыми значениями номинального напряжения являются:

250 В — для машин постоянного тока.

440 В — для остальных машин.

Рекомендуемыми значениями номинального напряжения машин класса 111 являются 24 и 42 В. Проверку п/юв(х)ят осмотром марки/ювки.

Примечен и с. Требования настоящего стандарта выполняются при условии, что при нормальной эксплуатации напряжение между проводами питающей сети и землей не превышает 254 В.

6. КЛАССИФИКАЦИЯ

Машины подразделяют:

6.1.    по типу зашиты от поражения электрическим током на классы 1, II и III.

6.2.    по степени зашиты от проникновения воды на обычные, брызгозащишенпые и водонепроницаемые.

Примечания:

1.    Номера классов характеризуют не уровень безопасности машин, а только средства обеспечения безопасности.

2.    Если машины класса III поставляют с защитным трансформатором для питания от сети, их классификация не изменяется.

7. МАРКИРОВКА

7.1.    На каждой машине должны быть нанесены следующие данные:

номинальное (ые) напряжение (я) или диапазон (ы) номинальных напряжений в вольтах; условное обозначение рода тока, при необходимости:

номинальная частота или диапазон номинальных частот в герцах, если машина не предназначена только для постоянного тока или для переменного тока частотой 50 и 60 Гц;

номинальная потребляемая мощность в ваттах или киловаттах, если она превышает 25 Вт, или номинальный ток в амперах:

наименование, товарный знак или условное обозначение изготовителя:

обозначение типа или модели машины;

номинальный режим работы, при необходимости:

условное обозначение класса II (только для машин класса II);

условное обозначение защиты от проникновения воды, при необходимости.

Примечания:

1.    На машинах с соединением «звезда—треугольник» должны быть отчетливо обозначены два номинальных напряжения (например, 220A/380Y).

2.    Номинальную потребляемую мощность или номинальный ток. указываемые на машине, определяют как общую потребляемую мощность или общий ток. которые могут потребляться одновременно от сети.

3.    Если машина имеет переменно действующие комплектующие изделия, которые могуг выбираться устройством управления, номинальная потребляемая мощность должна соответствовать возможно наиболее высокой нагрузке.

4.    Допускается дополнительная маркировка при условии, что она не вызовет неправильного понимания.

5.    Если двигатель машины маркируют отдельно, то маркировка машины и маркировка двигателя должны исключать сомнения относительно номинальных данных машины и ее изготовителя.

7.2.    На машинах, предназначенных для кратковременного или повторно-кратковременного режима работы, должна быть указана продолжительность номинального рабочего периода или продолжителыюсть номинального рабочего периода и номинального периода отдыха, если продолжительность рабочего периода не ограничена конструкцией машины или режим работы не соответствует определению нормальной нагрузки, приведенному в соответствующих стандартах на машины конкретных видов.

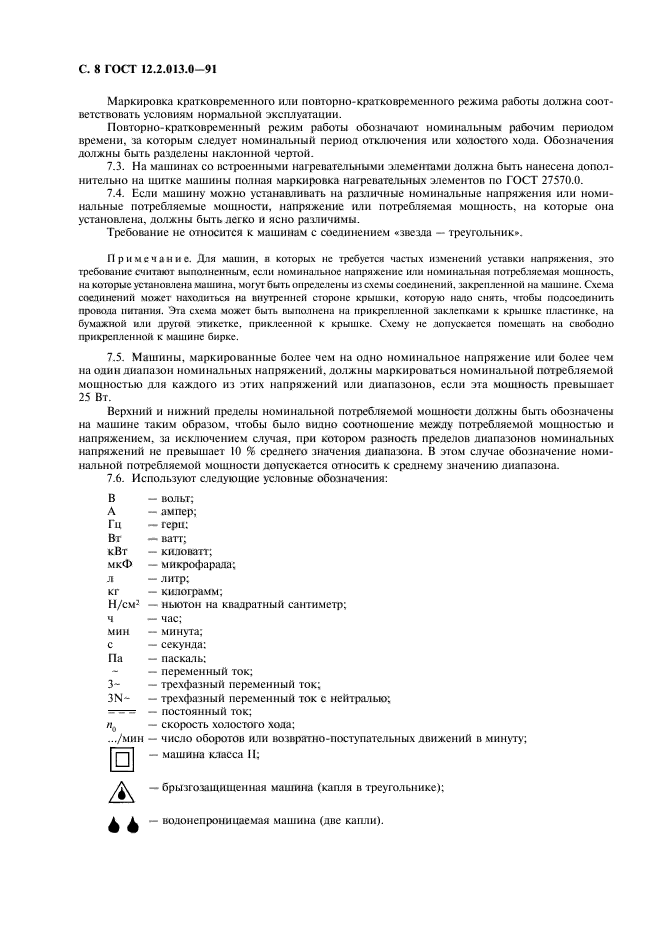

С. 8 ГОСТ 12.2.013.0-91

Маркировка кратковременного или повторно-кратковременного режима работы должна соответствовать условиям нормальной эксплуатации.

Повторно-кратковременный режим работы обозначают номинальным рабочим периодом времени, за которым следует номинальный период отключения или холостого хода. Обозначения должны быть разделены наклонной чертой.

7.3.    На машинах со встроенными нагревательными элементами должна быть нанесена дополнительно на щитке машины полная маркировка нагревательных элементов по ГОСТ 27570.0.

7.4.    Если машину можно устанавливать на различные номинальные напряжения или номинальные потребляемые мощности, напряжение или потребляемая мощность, на которые она установлена, должны быть легко и ясно различимы.

Требование не относится к машинам с соединением «звезда — треугольник».

Примечание. Для машин, в которых не требуется частых изменений уставки напряжения, это требование считают выполненным, если номинальное напряжение или номинальная потребляемая мощность, на которые устаноатена машина, могут быть определены из схемы соединений, закрепленной на машине. Схема соединений может находиться на внутренней стороне крышки, которую надо снять, чтобы подсоединить провода питания. Эта схема может быть выполнена на прикрепленной заклепками к крышке пластинке, на бумажной или другой этикетке, приклеенной к крышке. Схему не допускается помешать на свободно прикрепленной к машине бирке.

7.5.    Машины, маркированные более чем на одно номинальное напряжение или более чем на один диапазон номинальных напряжений, должны маркироваться номинальной потребляемой мощностью для каждого из этих напряжений или диапазонов, если эта мощность превышает 25 Вт.

Верхний и нижний пределы номинальной потребляемой мощности должны быть обозначены на машине таким образом, чтобы было видно соотношение между потребляемой мощностью и напряжением, за исключением случая, при котором разность пределов диапазонов номинальных напряжений не превышает 10 % среднего значения диапазона. В этом случае обозначение поминальной потребляемой мощности допускается относить к среднему значению диапазона.

7.6.    Используют следующие условные обозначения:

В    —    вольт;

Л    —    ампер;

Гц    —    герц;

Вт    —    ватт;

кВт    —    киловатт;

мкФ    —    микрофарада;

л    —    литр;

кг    —    килограмм;

Н/см³    —    ньютон на квадратный сантиметр;

ч    —    час;

мин    —    минута;

с    —    секунда;

Па    —    ласкать;

— переменный ток;

3-    — трехфазный переменный ток;

3N-    — трехфазный переменный ток с нейтралью;

—— постоянный ток;

п₀    — скорость холостого хода;

…/мин — число оборотов или возвратно-поступательных движений в минуту;

— машина класса II;

— брызгозащищенная машина (капля в треугольнике);

— водонепроницаемая машина (две капли).

ГОСТ 12.2.013.0-91 С. 9

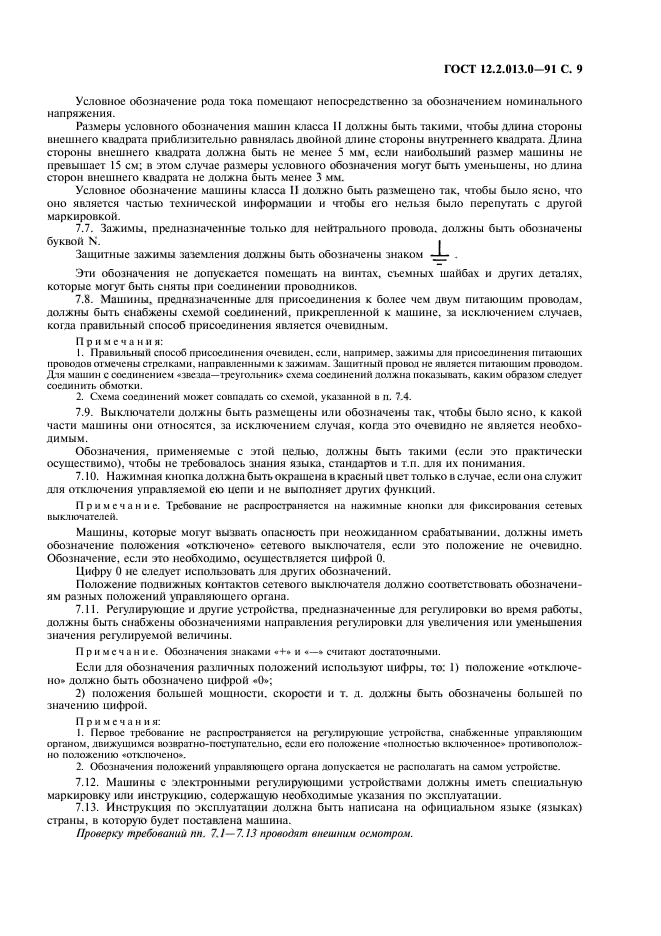

Условное обозначение рода тока помещают непосредственно за обозначением поминального напряжения.

Размеры условного обозначения машин класса II должны быть такими, чтобы длина стороны внешнего квадрата приблизительно равнялась двойной длине стороны внутреннего квадрата. Длина стороны внешнего квадрата должна быть не менее 5 мм, если наибольший размер машины не превышает 15 см: в этом случае размеры условного обозначения могут быть уменьшены, но длина сторон внешнего квадрата не должна быть менее 3 мм.

Условное обозначение машины класса II должно быть размешено так, чтобы было ясно, что оно является частью технической информации и чтобы его нельзя было перепутать с другой маркировкой.

7.7.    Зажимы, предназначенные только для нейтрального провода, должны быть обозначены

буквой N.    I

Защитные зажимы заземления должны быть обозначены знаком —I— .

Э
