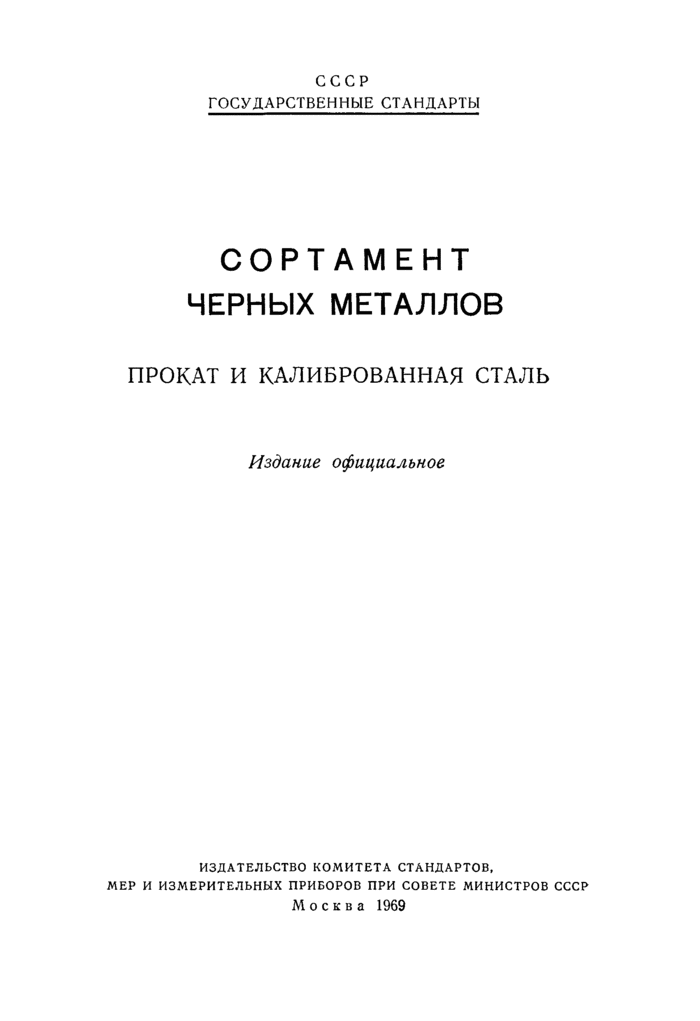

СССР
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
ПРОКАТ И КАЛИБРОВАННАЯ СТАЛЬ
Издание официальное
ИЗДАТЕЛЬСТВО КОМИТЕТА СТАНДАРТОВ,
МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ СОВЕТЕ МИНИСТРОВ СССР Москва 1969

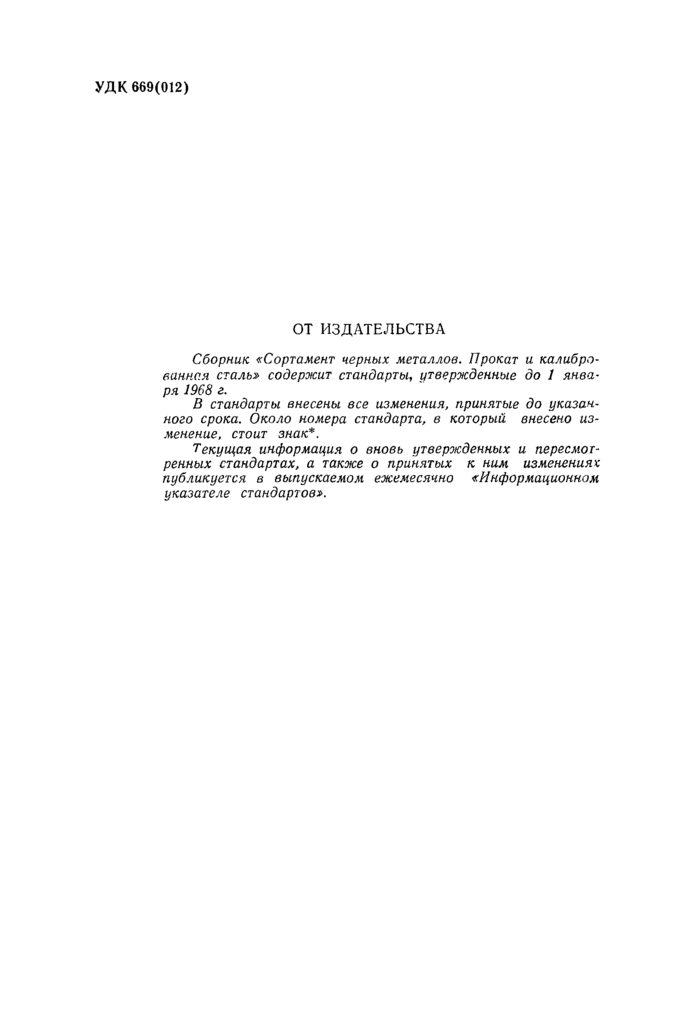

УДК 669(012)
ОТ ИЗДАТЕЛЬСТВА
Сборник <гСортамент черных металлов. Прокат и калиброванная сталь> содержит стандарты, утвержденные до 1 января 1968 г.
В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак*.
Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениям публикуется в выпускаемом ежемесячно «Информационном указателе стандартов>.
|
глр’р fX’T ** ^ 1 £ ‘>J i v.j pg 2* Издание официальное |
||
|
СССР Государственный комитет стандартов, мер и измерительных приборов СССР |

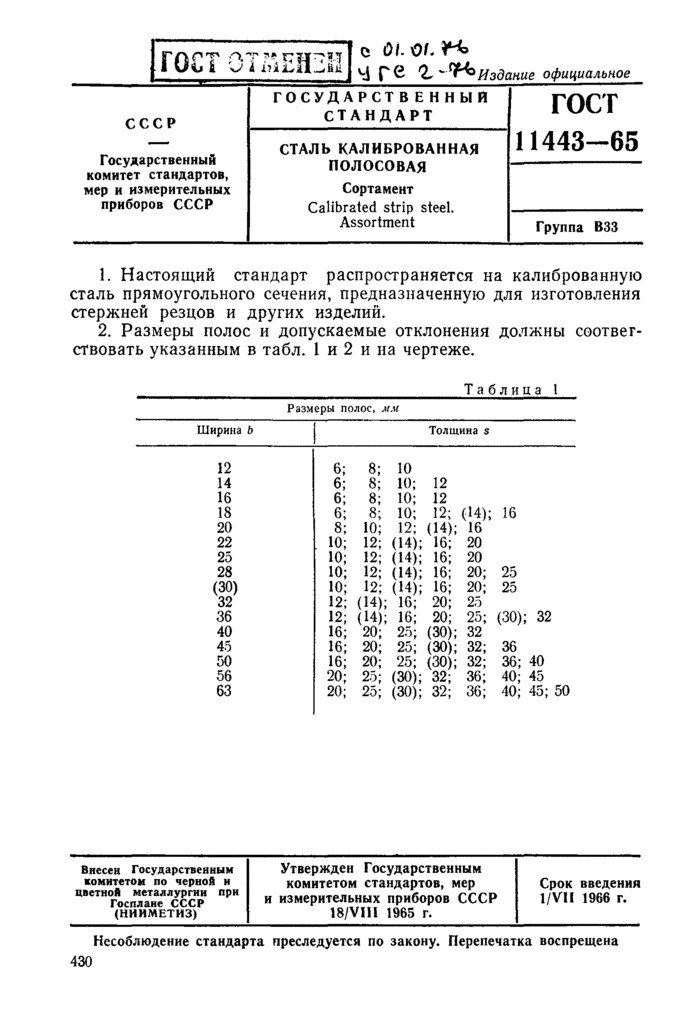

ГОСУДАРСТВЕННЫЙ СТАНДАРТ |
ГОСТ 11443-65 |
|
СТАЛЬ КАЛИБРОВАННАЯ ПОЛОСОВАЯ Сортамент Calibrated strip steel. Assortment |
||
|
Группа ВЗЗ |
||
1. Настоящий стандарт распространяется на калиброванную сталь прямоугольного сечения, предназначенную для изготовления стержней резцов и других изделий.
2. Размеры полос и допускаемые отклонения должны соответствовать указанным в табл. 1 и 2 и на чертеже.
Таблица 1
Размеры полос, мм
|
Ширина Ь |
Толщина s |
||
|
12 |
6 |
8 |
10 |
|
14 |
6 |
8 |
10; 12 |
|
16 |
6 |
8 |
10; 12 |
|
18 |
6 |
8 |
10; 12; (14); 16 |
|
20 |
8 |
10 |
12; (14); 16 |
|
22 |
10 |
12 |
(14); 16; 20 |
|
25 |
10 |
12 |
(14); 16; 20 |
|
28 |
10 |
12 |
(14); 16; 20; 25 |
|
(30) |
10 |
12 |
(14); 16; 20; 25 |
|
32 |
12 |
(14); 16; 20; 25 |
|
|
36 |
12 |
(14); 16; 20; 25; (30); 32 |
|
|
40 |
16 |
20 |
25; (30); 32 |
|
45 |
16 |
20 |
25; (30); 32; 36 |
|
50 |
16 |
20 |
25; (30); 32; 36; 40 |
|
56 |
20 |
25 |
(30); 32; 36; 40; 45 |
|
63 |
20 |
25; (30); 32; 36; 40; 45; 50 |
|
Внесен Государственным номнтетом по черной н цветной металлургии при Госплане СССР (НИИМЕТИЗ)
Утвержден Государственным комитетом стандартов, мер Срок введения
и измерительных приборов СССР 1/VII 1966 г. 18/VI11 1965 г.
Несоблюдение стандарта преследуется по закону. Перепечатка воспрещена
|

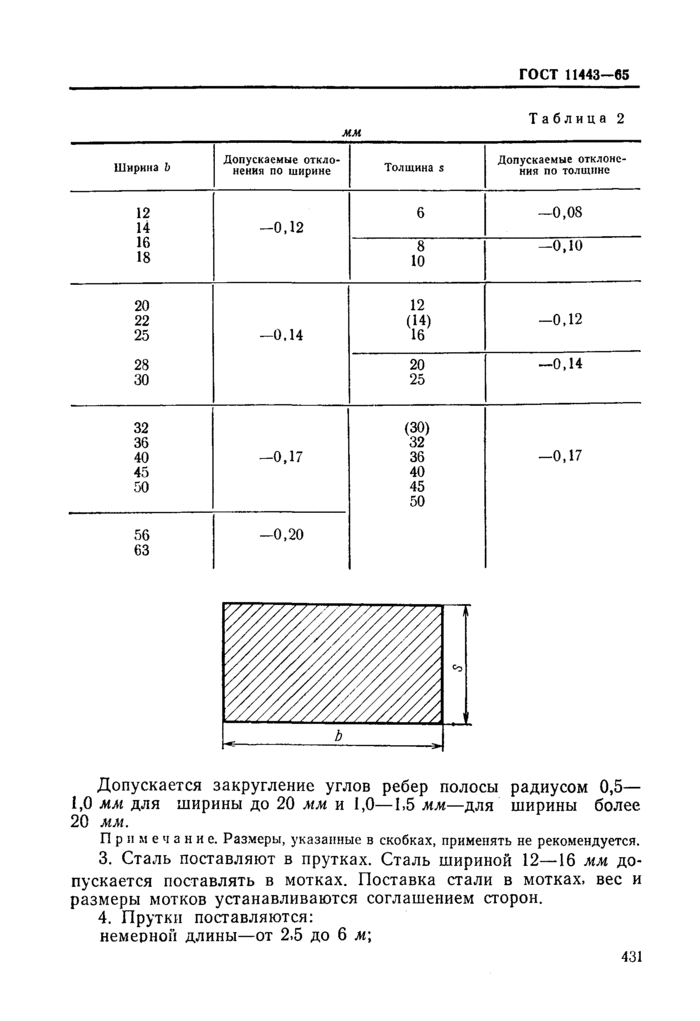

Ширима Ъ |
Допускаемые отклонения по ширине |
Толщина $ |
Допускаемые отклонения по толщине |
|
12 |
6 |
-0,08 |
|
|
14 |
-0,12 |
||
|
16 |
8 |
-0,10 |
|
|
18 |
10 |
||
|
20 |
12 |
||
|
22 |
(14) |
-0,12 |
|
|
25 |
-0.14 |
16 |
|
|
28 |
20 |
-0,14 |
|
|
30 |
25 |
||
|
32 |
(30) |
||
|
36 |
32 |
||
|
40 |
-0,17 |
36 |
-0,17 |
|
45 |
40 |
||
|
50 |
45 |
||
|
50 |
|||
|
56 |
-0,20 |
||
|
63 |
Допускается закругление углов ребер полосы радиусом 0,5— 1,0 мм для ширины до 20 мм и 1,0—1.5 мм—для ширины более 20 мм.
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
3. Сталь поставляют в прутках. Сталь шириной 12—16 мм допускается поставлять в мотках. Поставка стали в мотках, вес и размеры мотков устанавливаются соглашением сторон.
4. Прутки поставляются:
немернон длины—от 2.5 до 6 м;
431

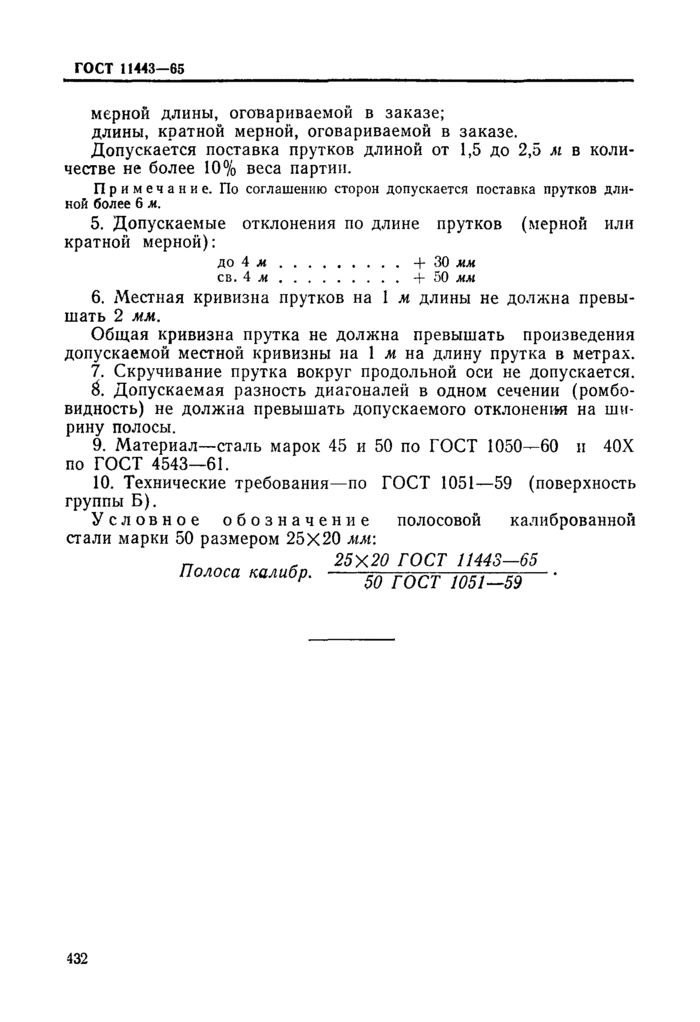

мерной длины, оговариваемой в заказе; длины, кратной мерной, оговариваемой в заказе.
Допускается поставка прутков длиной от 1,5 до 2,5 м в количестве не более 10% веса партии.
Примечание. По соглашению сторон допускается поставка прутков длиной более 6 м.
5. Допускаемые отклонения по длине прутков (мерной или кратной мерной):
до 4 л………+ 30 мм
св. 4 л………+ 50 мм
6. Местная кривизна прутков на 1 м длины не должна превышать 2 мм.
Общая кривизна прутка не должна превышать произведения допускаемой местной кривизны на 1 м на длину прутка в метрах.
7. Скручивание прутка вокруг продольной оси не допускается. 6. Допускаемая разность диагоналей в одном сечении (ромбо-
видность) не должна превышать допускаемого отклонена на ширину полосы.
9. Материал—сталь марок 45 и 50 по ГОСТ 1050-60 и 40Х по ГОСТ 4543-61.
10. Технические требования—по ГОСТ 1051-59 (поверхность группы Б).
Условное обозначение полосовой калиброванной стали марки 50 размером 25X20 мм:
Полоса калибр.
25 X20 ГОСТ 11443-65 50 ГОСТ 1051-59
432

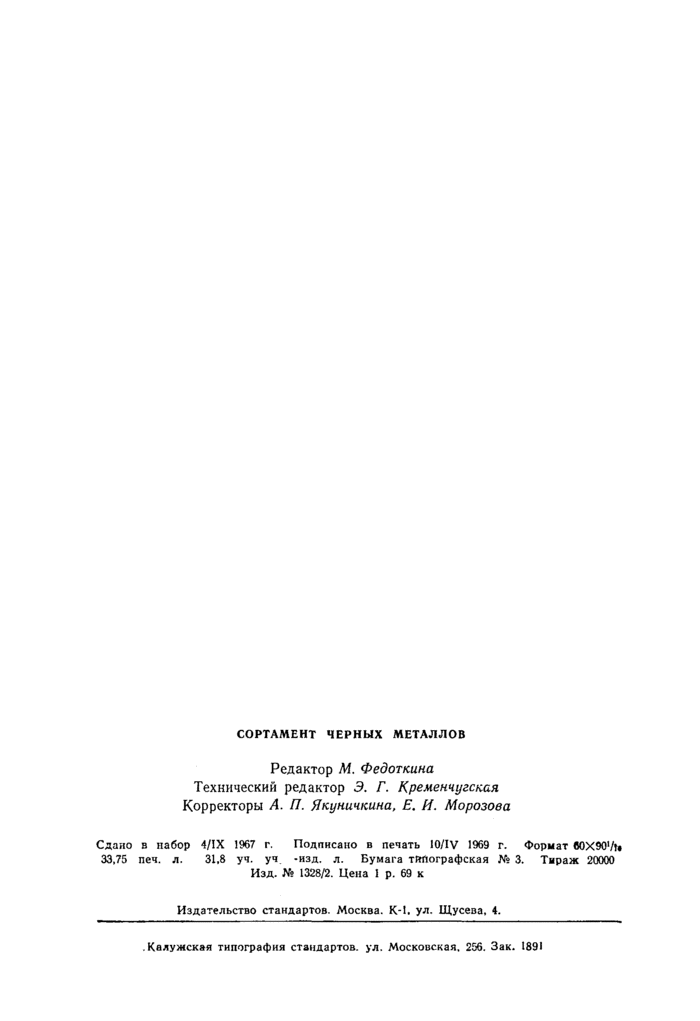

СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
Редактор М. Федоткина Технический редактор Э. Г. Кременчугская Корректоры А. П. Якуничкина, Е. И. Морозова
Сдано в набор 4/IX 1967 г. Подписано в печать 10/1V 1969 г.
33.75 печ. л. 31.8 уя. уч -изд. л. Бумага типографская № Изд. № 1328/2. Цена 1 р. 69 к
Издательство стандартов. Москва. К*1. ул. Щусева. 4.
Формат 60X90>/t» I. Тираж 20000
.Калужская типография стандартов, ул. Московская. 256. Зак. 1891
