ГОСТ 10753-86

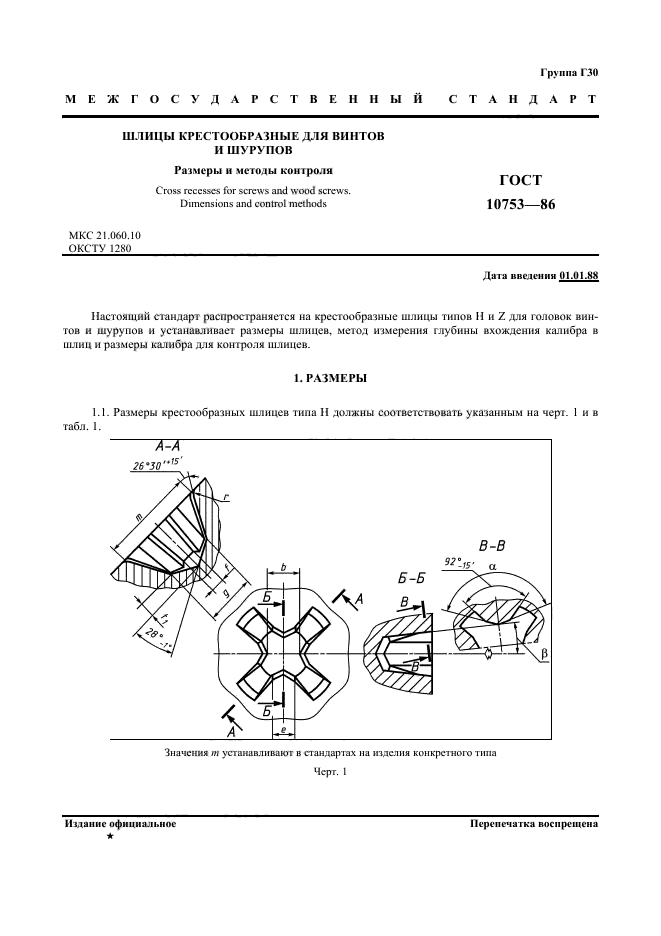

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШЛИЦЫ КРЕСТООБРАЗНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ

РАЗМЕРЫ И МЕТОДЫ КОНТРОЛЯ

Издание официальное

ят~*Л Пт™ Ю] ОпмитЬт

Группа I’30

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШЛИЦЫ КРЕСТООБРАЗНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ

Размеры и методы контроля

ГОСТ

10753—86

Cross rcccsscs for screws and wood screws. Dimensions and control methods

МКС 21.060.10 ОКСТУ 1280

Дата введении 0I.0I.8X

Настоящий стандарт распространяется на крестообразные шлицы типов И и Z для головок винтов и шурупов и устанавливает размеры шлицев, метод измерения глубины вхождения калибра в шлиц и размеры калибра для контроля шлицев.

1. РАЗМЕРЫ

1.1. Размеры крестообразных шлицев типа II должны соответствовать указанным на черт. 1 и в

табл. 1.

Значения т устанавливают в стандартах на изделия конкретного типа

Черт. 1

П панне официальное ★

Перепечатка воспрещена

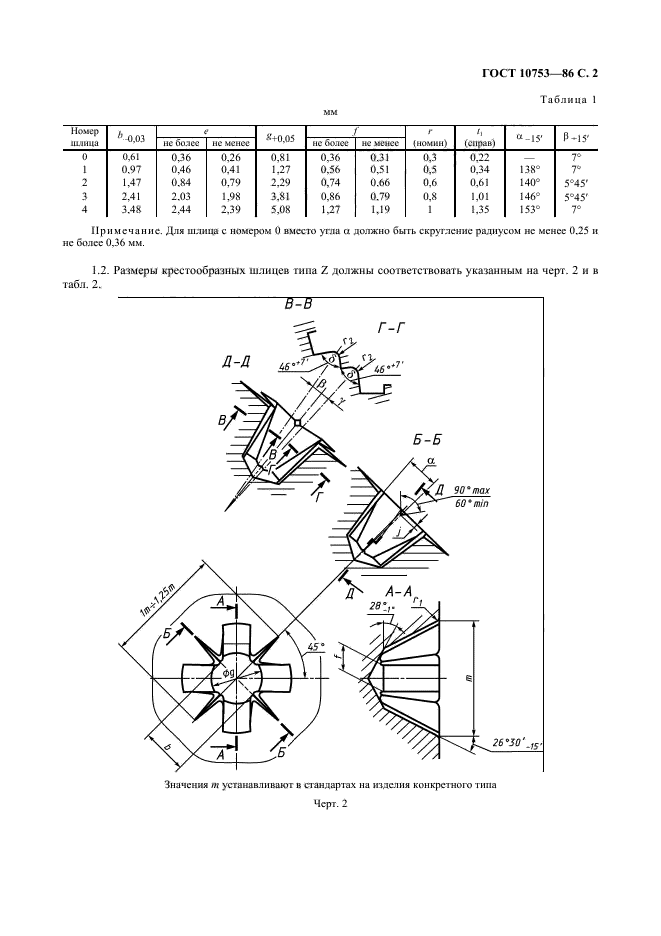

ГОСТ 10753-86 С. 2

Таблица 1

мм

Номер шлица	*-0,03	е		*+0,05	/		г (номин)	(справ)	^а -15′	Р *15′
Номер шлица	*-0,03	не более	не менее	*+0,05	не более	не менее	г (номин)	(справ)	^а -15′	Р *15′
0	0.61	0J6	0.26	0.81	0.36	0.31	0,3	0.22	—	Г
1	0.97	0.46	0.41	1.27	0.56	0,51	0,5	0.34	138°	Г
2	1.47	0.84	0.79	2,29	0,74	0.66	0.6	0.61	140°	5°45′
3	2.41	2.03	1.98	3,81	0.86	0.79	0,8	1.01	146°	5°45′
4	3.48	2.44	2.39	5,08	1,27	1,19	1	1,35	153°	Т

Примечание. Для шлица с номером 0 вместо угла а должно быть скругленис радиусом не менее 0.25 и не более 0.36 мм.

1.2. Размеры крестообразных шлицев типа Z должны соответствовать указанным на черг. 2 и в табл. 2.

Значения т устанавливают в стандартах на изделия конкретного тина

Черг. 2

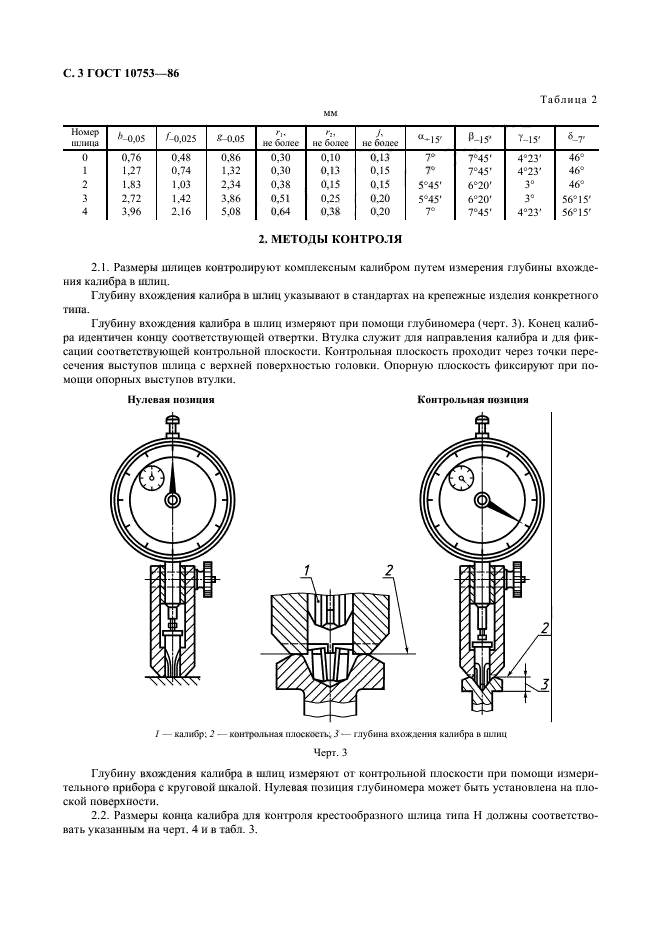

С. 3 ГОСТ 10753-86

Таблица 2

мм

Номер шлица	*-0,05	/■-0.025	Л-0.05	‘i. не более	fi, не более	А не более	«45′	Р-15*	Т-15′	S-7
0	0.76	0.48	0.86	0,30	0,10	0.13	Г	7°45′	4^й23‘	46°
1	1,27	0.74	1,32	0,30	0.13	0,15	Г	7°45′	4°23′	46*
2	1.83	1.03	2,34	0,38	0,15	0.15	5°45′	6*20′	3°	46*
3	2.72	1.42	3.86	0,51	0,25	0.20	5°45′	6°20′	3°	56° 15′
4	3.96	2.16	5.08	0.64	0,38	0,20	7°	7°45’	4°23‘	56° 15′

2. МЕТОДЫ КОНТРОЛЯ

2.1. Размеры шлицев контролирую! комплексным калибром путем измерения глубины вхождения калибра в шлиц.

Глубину вхождения калибра в шлиц указывают в стандартах на крепежные изделия конкретного

типа.

Глубину вхождения калибра в шлиц измеряют при помощи глубиномера (черт. 3). Конец калибра идентичен концу соответствующей отвертки. Втулка служит для направления калибра и для фиксации соответствующей контрольной плоскости. Контрольная плоскость проходит через точки пересечения выступов шлица с верхней поверхностью головки. Опорную плоскость фиксируют при помощи опорных выступов втулки.

Нулевая пошипи Конiрольная позиция

/ — калибр; 2 — контрольная плоскость; 3 — глубина вхождения калибра в шлиц

Черт. 3

Глубину вхождения калибра в шлиц измеряют от контрольной плоскости при помощи измерительного прибора с круговой шкалой. Нулевая позиция глубиномера может быть установлена на плоской поверхности.

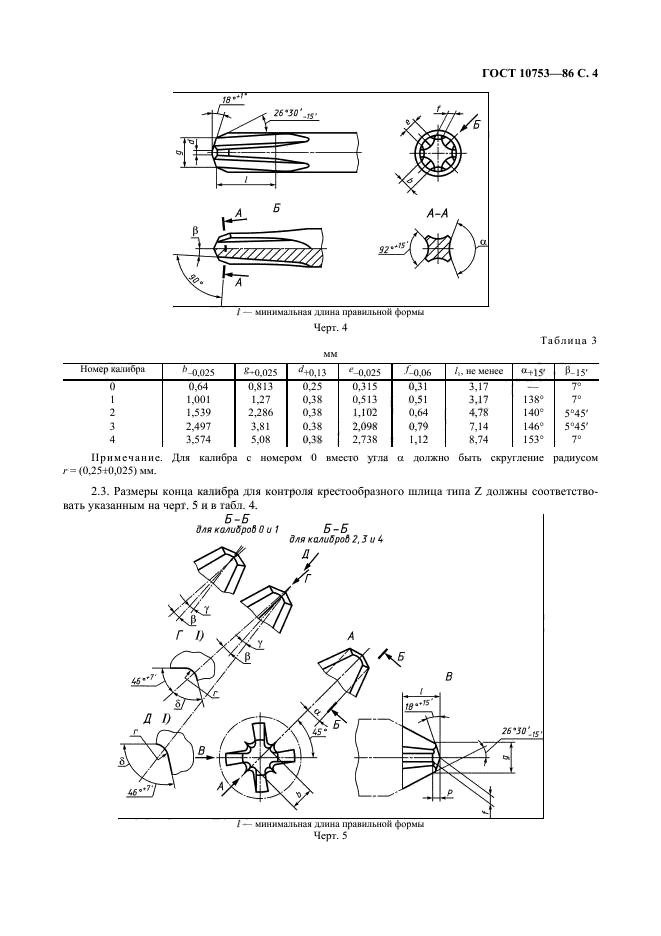

2.2. Размеры конца калибра для контроля крестообразного шлица типа Н должны соответствовать указанным на черт. 4 и в табл. 3.

ГОСТ 10753-86 С. 4

/ — минимальная длина правильной формы Черт. 4

Таблица 3

мм

Номер калибра	^h -0.025	К-0.025	^rf+0,l3	*■-0.025	/-0,06	не менее	«+15′	Р-15*
0	0.64	0.S13	0.25	0.315	0,31	3,17		Т
1	1,001	1.27	0,38	0.513	0,51	3,17	138°	7°
2	1.539	2.286	0,38	1.102	0.64	4,78	140^е	5^й45′
3	2,497	3,81	0.38	2.098	0,79	7,14	146°	5°45′
4	3,574	5.08	0,38	2.738	1,12	8,74	153°	7°

Примечание. Для калибра с номером О вместо угла а должно быть скруглснне радиусом г = (0,25+0,025) мм.

2.3. Размеры конца калибра для контроля крестообразного шлица типа Z должны соответствовать укачанным на черт. 5 и в табл. 4.

Черт. 5

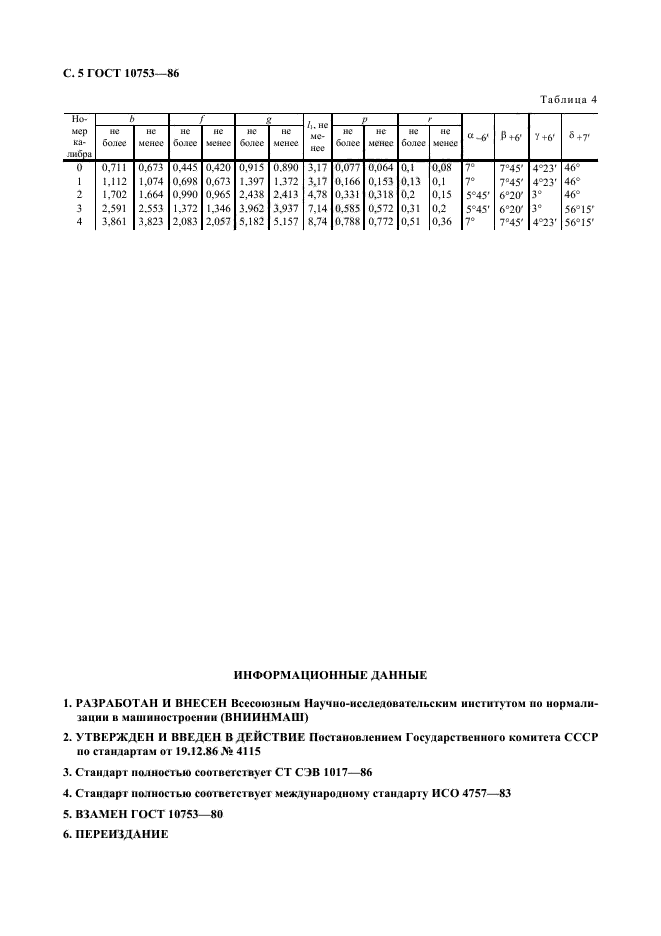

С. 5 ГОСТ 10753-86

Таблица 4

Но	b		/		К		Л. не мснсс	Р		г
мер ка либра	НС более	не менее	не более	не менее	не более	не мснсе	Л. не мснсс	НС более	не менее	НС болсс	НС МСНСС	“-6’	П₊6′	У +6′	6+7-
0	0,71!	0.673	0.445	0.420	0.915	0.890	3,17	0.077	0.064	0,1	0,08	7°	7°45‘	4°23′	46°
1	1,112	1.074	0.698	0.673	1.397	1.372	3,17	0.166	0,153	0.13	0,1	7°	7^а45′	4°23′	46°
2	1.702	1.664	0,990	0.965	2,438	2.413	4.78	0,331	0,318	0,2	0,15	5°45′	6°20′	3°	46°
3	2,591	2.553	1,372	1.346	3.962	3,937	7,14	Н.5Х5	0,572	0.31	0,2	5^С’45’	6°20′	3°	56° 15′
4	3.861	3,823	2.083	2.057	5,182	5.157	8.74	0,788	0.772	0,51	0.36	7°	7°45′	4°23′	56° 15′

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным Научно-исследовательским институтом но нормализации н машиностроении (ВНИИНМЛШ)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но стандартам от 19.12.86 № 4115

3. Стандарт полностью соответствует СТ СЭВ 1017—86

4. Сгандарг полностью соответствует международному стандарту ИСО 4757—83

5. ВЗАМЕН ГОСТ 10753-80

6. ПЕРЕИЗДАНИЕ
