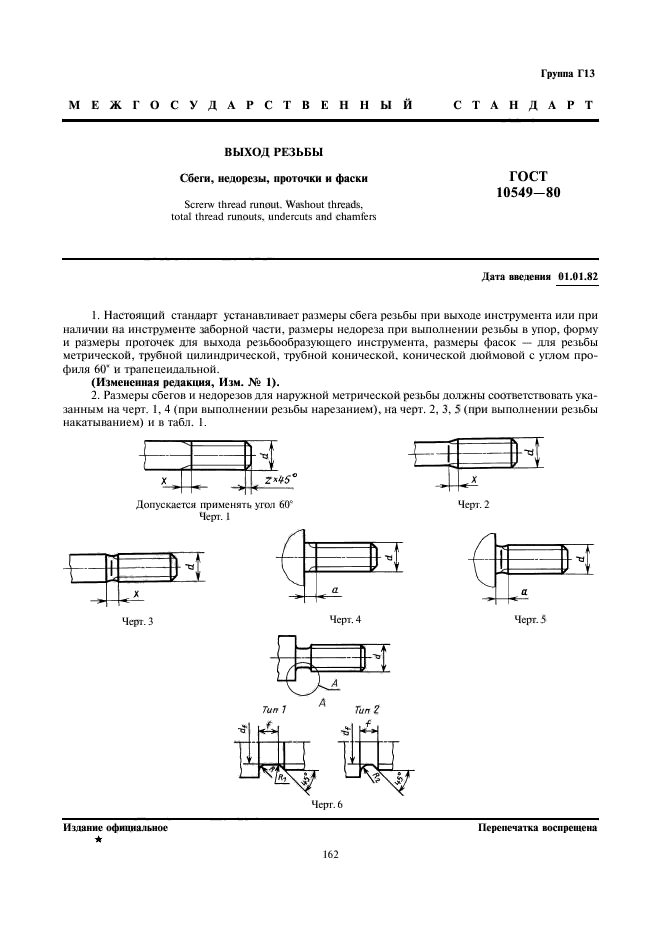

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВЫХОД РЕЗЬБЫ

Сбеги, недорезы, проточки и фаски

ГОСТ 10549—80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.82

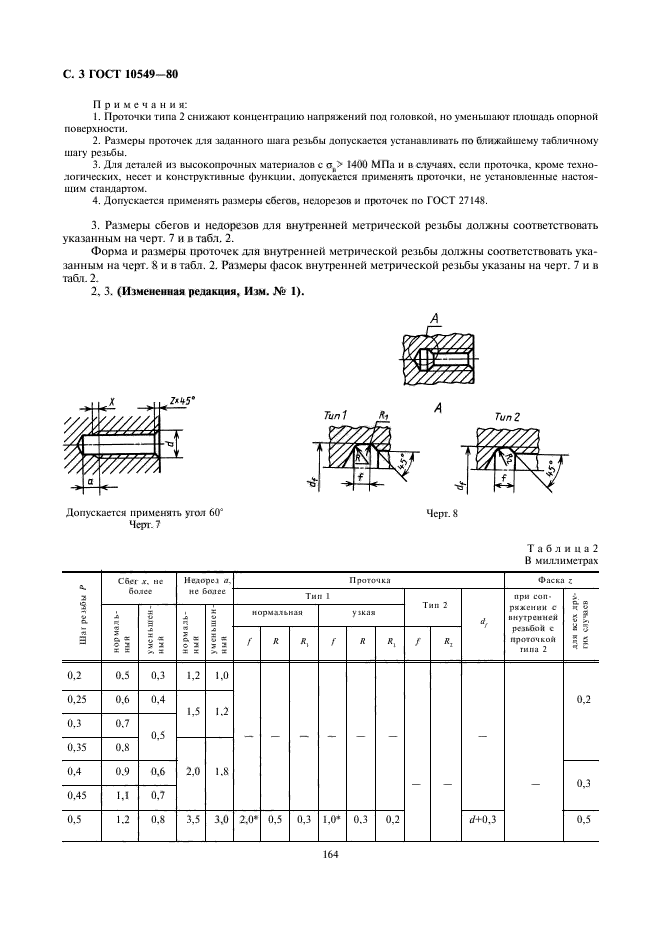

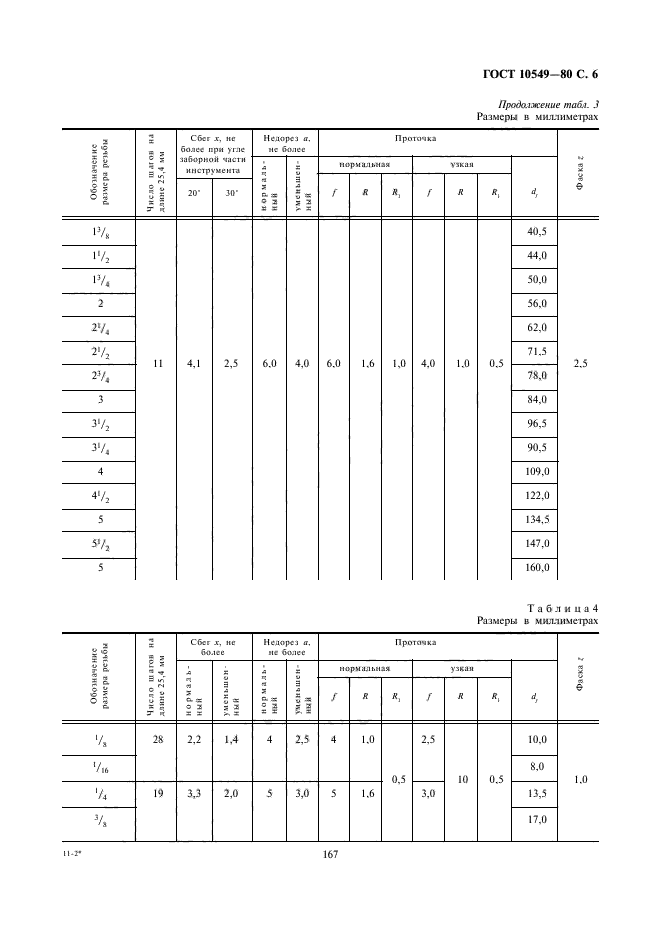

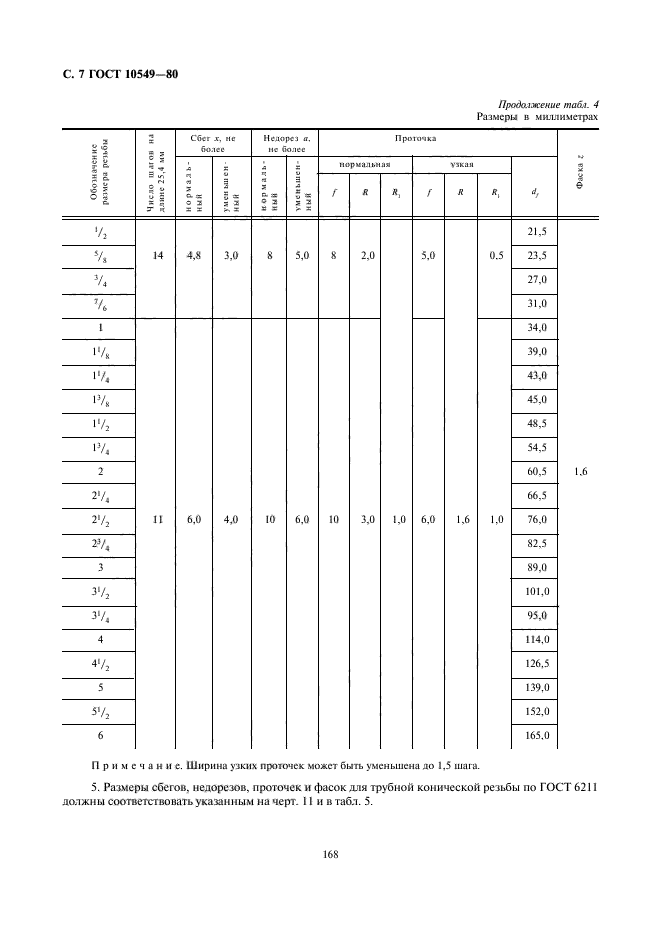

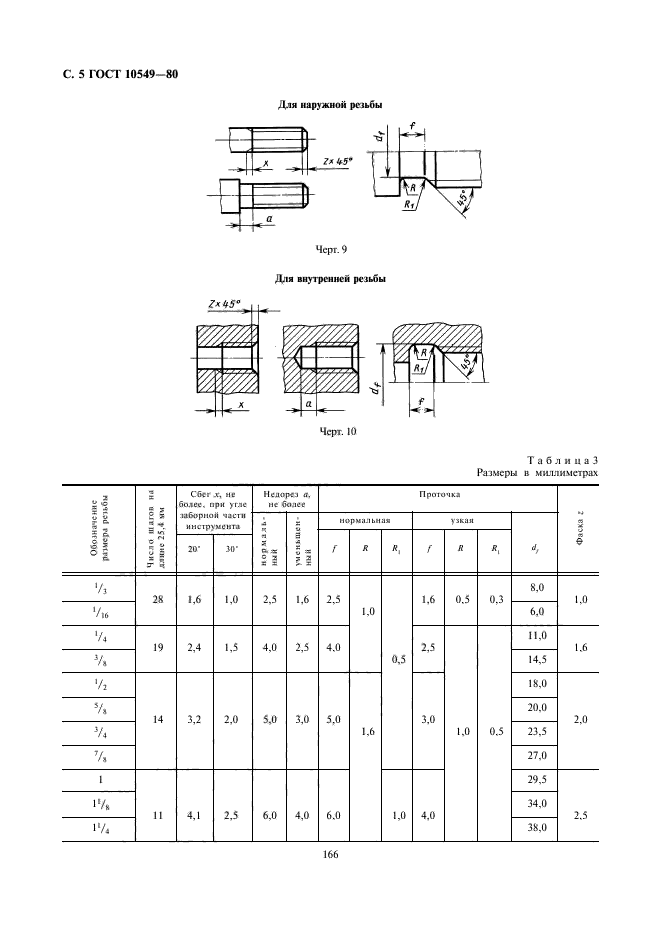

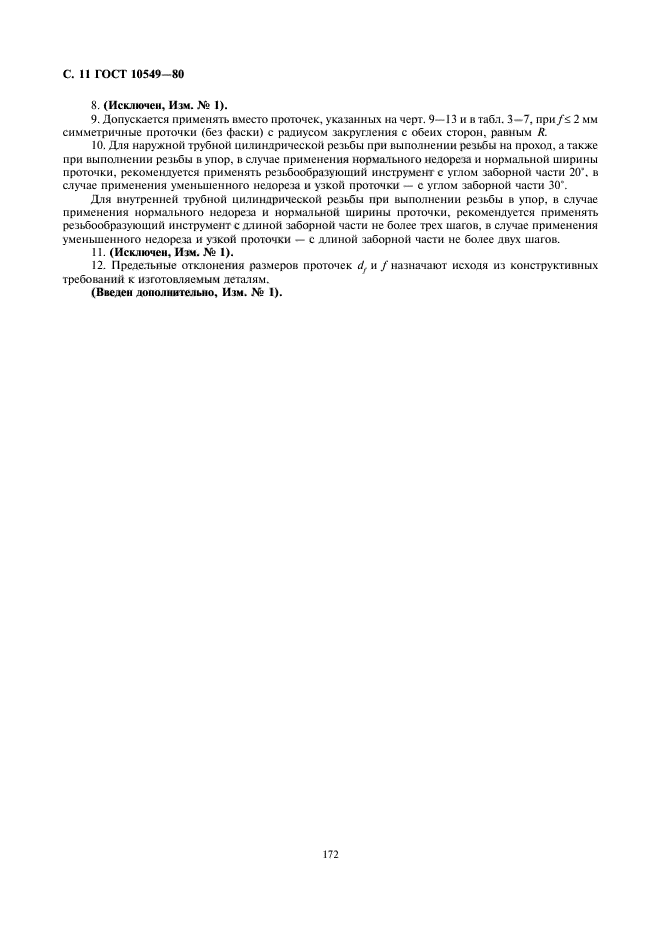

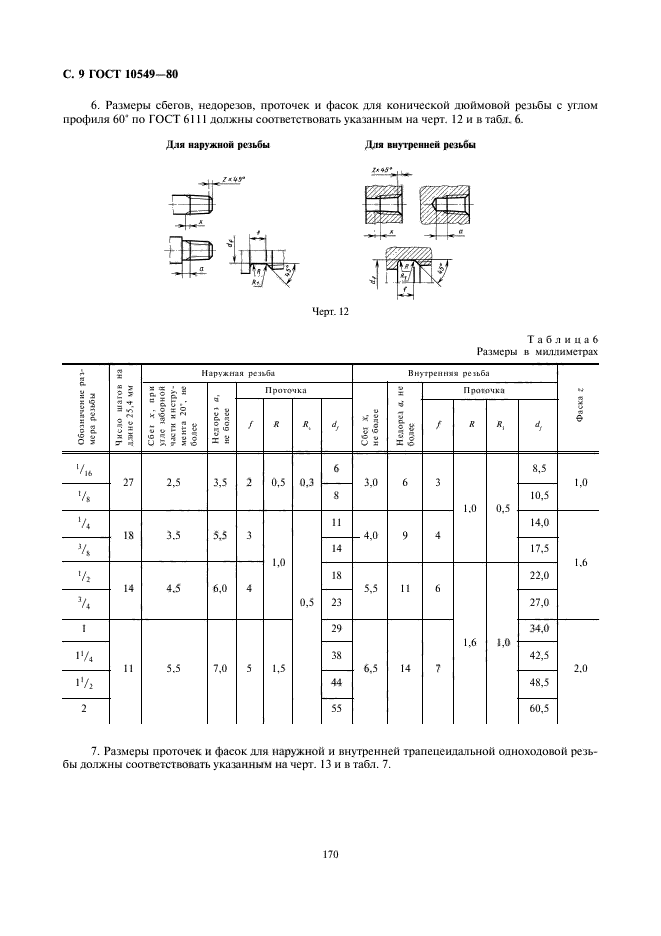

1. Настоящий стандарт устанавливает размеры сбега резьбы при выходе инструмента или при наличии на инструменте заборной части, размеры недореза при выполнении резьбы в упор, форму и размеры проточек для выхода резьбообразующего инструмента, размеры фасок — для резьбы метрической, трубной цилиндрической, трубной конической, конической дюймовой с углом профиля 60° и трапецеидальной.

(Измененная редакция, Изм. № 1).

2. Размеры сбегов и недорезов для наружной метрической резьбы должны соответствовать указанным на черт. 1, 4 (при выполнении резьбы нарезанием), на черт. 2, 3, 5 (при выполнении резьбы накатыванием) и в табл. 1.

Допускается применять угол 60°

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Черт. 6

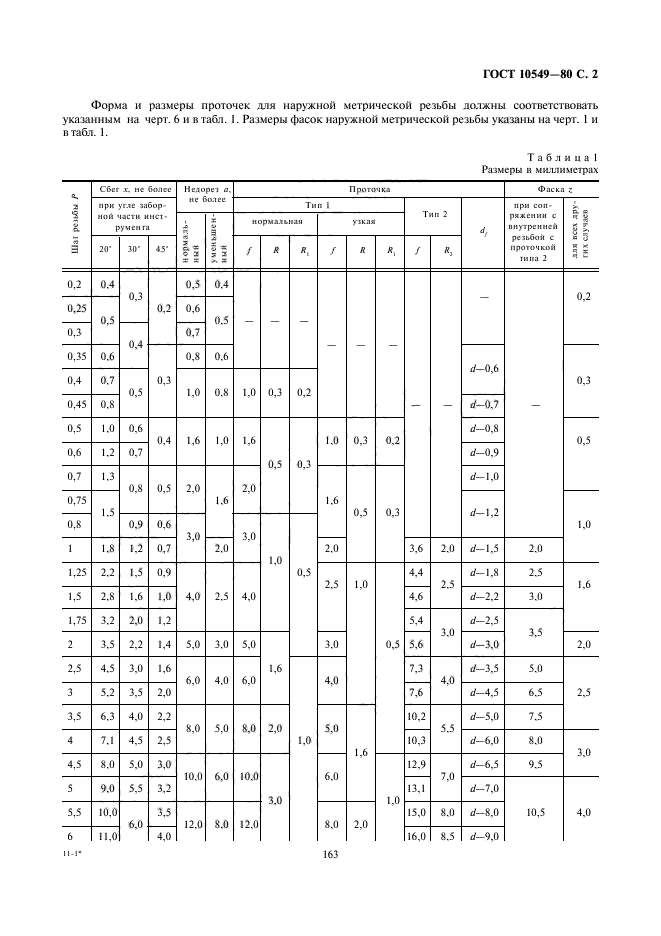

Форма и размеры проточек для наружной метрической резьбы должны соответствовать указанным на черт, 6 и в табл. 1. Размеры фасок наружной метрической резьбы указаны на черт. 1 и в табл. 1.

Таблица 1

Размеры в миллиметрах

Шаг резьбы P	Сбег x, не более			Недорез a, не более		Проточка									Фаска z
	при угле заборной части инструмента					Тип 1						Тип 2		df	при сопряжении с внутренней резьбой с проточкой типа 2	для всех других случаев
				нормальный	уменьшенный	нормальная			узкая
	20°	30°	45°			f	R	R1	f	R	R1	f	R2
0,2	0,4	0,3	0,2	0,5	0,4	—	—	—	—	—	—	—	—	—	—	0,2
0,25	0,5			0,6	0,5
0,3		0,4		0,7
0,35	0,6		0,3	0,8	0,6									d — 0,6		0,3
0,4	0,7	0,5		1,0	0,8	1,0	0,3	0,2
0,45	0,8													d — 0,7
0,5	1,0	0,6	0,4	1,6	1,0	1,6	0,5	0,3	1,0	0,3	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Задать вопрос эксперту
