Технология сварки полипропиленовых труб

Технология сварки полипропиленовых труб

Полимеры прочно вошли практически во все сферы человеческой жизни. Но наиболее активно они используются в строительстве. Стены, кровля, фундамент, пол, окна – практически все элементы зданий и сооружений либо полностью, либо частично состоят из полимеров, либо имеют полимерное покрытие.

Большинство современных коммуникационных линий также изготавливаются из полимерных материалов. Согласно статистике, более 70% современных трубопроводов выполняются из полипропиленовых труб. В отличие от металлических они не ржавеют, обладают низкой теплопроводностью, устойчивы к химическим воздействиям.

Благодаря гладкой внутренней поверхности и ещё некоторым свойствам, на стенках такой трубы не скапливаются разного рода осадки. Это позволяет быть уверенным в том, что она не забьётся. Например: при замене старых коммуникаций в многоквартирных домах городского типа часто можно увидеть внутри старой металлической трубы всяческие отложения, заметно сужающие её диаметр. Дополняют эту красоту ракушки, которым есть к чему прицепиться. И это в трубе, по которой в дом поступает холодная питьевая вода.

Полипропиленовые трубы подходят как для квартир в таких домах, так и для частного сектора. Кроме того, технология сварки полипропиленовых труб вполне доступна для домашнего мастера.

Процесс монтажа трубопровода из ПВХ

Фитинги для труб

Строительные работы любого характера начинаются с составления подробного плана. Поэтому сначала необходимо определиться с конфигурацией и местом расположения трубопровода. И уже после этого подсчитать необходимое количество материалов – трубы, фитинги, крепежные элементы, при помощи которых коммуникационная линия будет крепиться к стене, полу. Затем, определяется количество и вид необходимых инструментов, защитных средств и т. д.

Благодаря многообразию фитингов можно сконструировать трубопроводную систему практически любой конфигурации. Следует учесть, что при сварке полипропиленовых труб конструкция будет неразборной. Поэтому прежде чем приступать непосредственно к сварочным работам, необходимо «семь раз» отмерить.

На первый взгляд процесс пайки труб выглядит достаточно просто:

  • Включается сварочный аппарат.
  • Затем в сварочную насадку вставляются труба и фитинг. Время нагрева зависит от диаметра трубы и определяется по таблице.
  • Свариваемые элементы снимаются со сварочного аппарата, соединяются между собой и выдерживаются неподвижно до охлаждения.

Время охлаждения труб приведено в таблице:

Таблица времени сварки

Теоретически все просто, но на практике необходимо учитывать некоторые нюансы.

Нюансы сварки трубопровода из ПВХ

Обезжиривание поверхности труб

Если вы не имеете опыта сварки полипропиленовых труб, то при покупке материалов приобретите пару «лишних» элементов. На них можно предварительно потренироваться. Вы сможете отработать технологию процесса. Затраты на подобное обучение окупятся в дальнейшем.

Также желательно предварительно проконсультироваться с профессионалами по поводу возможных проблем. Вот лишь некоторые моменты, на которые необходимо обратить внимание:

  1. Перед сваркой необходимо несколько раз удостовериться в правильности расчетов.
  2. Свариваемые поверхности должны обязательно обезжириваться! Это необходимо для обеспечения высокого качества соединения. Кроме того, протиранием внутренней поверхности фитинга и торца трубы они не только обезжириваются, но и очищаются от пыли, мелкого абразива. Таким образом, предотвращается налипание расплавленного пластика на тефлоновое покрытие насадок (цанг) сварочного аппарата.
  3. В процессе проведения работ по спайке между собой фитинга и трубы или двух каких-либо фитингов обязательно нужно учитывать: прежде, чем отрезать трубу, необходимо предусмотреть запас, который должен превышать глубину посадки минимум в два раза. Это необходимо для того, чтобы в дальнейшем, в случае выхода из строя какого-либо фитинга осталась возможность его заменить. Например, это может быть пластиковый шаровый кран или фильтр. Если спаять детали вплотную, может возникнуть ситуация, когда придется потерять целый участок трубопровода.
  4. Необходимо провести разметку при помощи линейки и штангенциркуля для определения посадки. Введение трубы на большую глубину обеспечит прочность соединения, но одновременно гарантирует сужение сечения проходного отверстия трубопровода.

Решением этой проблемы может стать изготовление специального приспособления. Его использование позволяет сэкономить время и значительно облегчить проведение замеров. Для полипропиленовой трубы с диаметром 20 мм его изготавливают из отрезка 32 мм трубы. Например, если необходима глубина посадки 15 мм, то отрезается от 32-миллиметровой трубы кольцо шириной 15 мм. Приклеивание к нему с одной стороны дна из пластика или картона сведет до минимума сложность разметочного процесса.

Разметка труб

Такие приспособления можно изготовить практически для всех труб из ПВХ, кроме изделий наибольшего диаметра.

Если сварочные работы планируется проводить на полу или на столе, то это можно сделать самостоятельно. В случае проведения сварки непосредственно на месте монтажа трубопровода, следует привлечь помощника. При этом помощник должен также ознакомиться с инструкцией сварки полипропиленовых труб.

Сварочный аппарат для труб

Во время проведения пайки труб вдвоем один человек будет держать сварочный аппарат. Помощник будет стыковать свариваемые элементы с его горячими насадками и между собой. Помощь может потребоваться и для одновременного снятия с паяльника полипропиленовых фитингов и трубы. При перегреве деталей на этом участке внутреннее сечение трубопровода будет сужено.

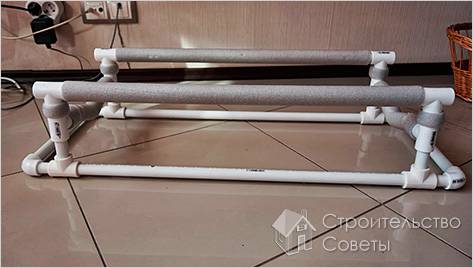

Сварка полипропиленовых труб с утеплителем

Сварка полипропиленовых труб с утеплителем

Это особенно полезно на длинных участках трубопровода, где большие расстояния, как известно, существенно влияют на потерю тепла. В жилых помещениях, где существует необходимость уменьшить вероятность возникновения конденсата на трубе с холодной водой, это также полезно.

Если вы решили избавиться от конденсата на трубе или уменьшить её теплоотдачу, необходимо трубу утеплить. Сделать это лучше в процессе сварки трубопровода, а не после. Это сохранит целостность утеплителя (не придётся его разрезать вдоль), что, в свою очередь, повлияет на качество работы. Для этого подойдёт утеплитель из вспененного полиэтилена в виде чехлов, которые подбираются по диаметру трубы.

Спаяв трубу с каким-либо фитингом, отмерьте на ней необходимое расстояние до следующего соединения, после чего отрежьте специальными ножницами. Возьмите утеплитель и канцелярский нож и, приставив чехол к заготовке, отрежьте лишнее. Длина полезного участка утеплителя, должна быть равной расстоянию от фитинга до конца трубы минус глубина пая. После этого нужно надеть чехол на трубу, немного оттянуть его в сторону фитинга и произвести следующий пай.

Если внимательно отнестись к процессу сварки труб ППР, нет ничего сложного в том, чтобы самостоятельно собрать такой трубопровод, но когда не уверены в своих силах, либо процесс упорно «не идет», обращайтесь к профессионалам. Затраты на их услуги помогут сэкономить на затратах по ликвидации последствий аварийной ситуации, причиной которых может стать нарушение технологии монтажа труб из ПВХ.

Видео

В этом видео показан процесс пайки полипропиленовых труб:
