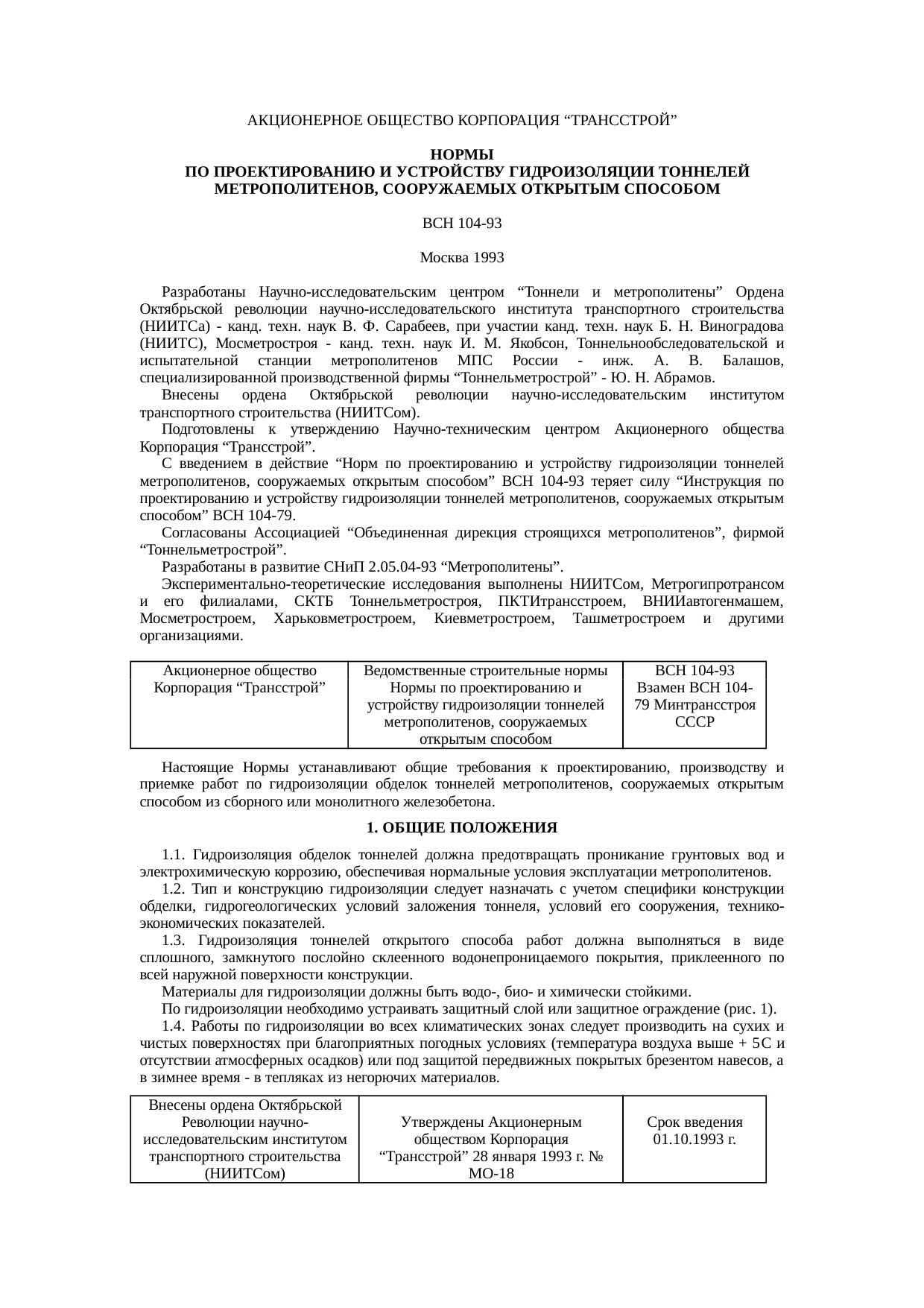

АКЦИОНЕРНОЕ ОБЩЕСТВО КОРПОРАЦИЯ «ТРАНССТРОЙ»

НОРМЫ
ПО ПРОЕКТИРОВАНИЮ И УСТРОЙСТВУ
ГИДРОИЗОЛЯЦИИ ТОННЕЛЕЙ
МЕТРОПОЛИТЕНОВ,
СООРУЖАЕМЫХ ОТКРЫТЫМ СПОСОБОМ

ВСН 104-93

Москва 1993

Разработаны Научно-исследовательским центром «Тоннели и метрополитены» Ордена Октябрьской революции научно-исследовательского института транспортного строительства (НИИТСа) — канд. техн. наук В.Ф. Сарабеев, при участии канд. техн. наук Б.Н. Виноградова (НИИТС), Мосметростроя — канд. техн. наук И.М. Якобсон, Тоннельнообследовательской и испытательной станции метрополитенов МПС России — инж. А.В. Балашов, специализированной производственной фирмы «Тоннельметрострой» — Ю.Н. Абрамов.

Внесены ордена Октябрьской революции научно-исследовательским институтом транспортного строительства (НИИТСом).

Подготовлены к утверждению Научно-техническим центром Акционерного общества Корпорация «Трансстрой».

С введением в действие «Норм по проектированию и устройству гидроизоляции тоннелей метрополитенов, сооружаемых открытым способом» ВСН 104-93 теряет силу «Инструкция по проектированию и устройству гидроизоляции тоннелей метрополитенов, сооружаемых открытым способом» ВСН 104-79.

Согласованы Ассоциацией «Объединенная дирекция строящихся метрополитенов», фирмой «Тоннельметрострой».

Разработаны в развитие СНиП 2.05.04-93 «Метрополитены».

Экспериментально-теоретические исследования выполнены НИИТСом, Метрогипротрансом и его филиалами, СКТБ Тоннельметростроя, ПКТИтрансстроем, ВНИИавтогенмашем, Мосметростроем, Харьковметростроем, Киевметростроем, Ташметростроем и другими организациями.

Акционерное общество Корпорация «Трансстрой»	Ведомственные строительные нормы	ВСН 104-93
Акционерное общество Корпорация «Трансстрой»	Нормы по проектированию и устройству гидроизоляции тоннелей метрополитенов, сооружаемых открытым способом	Взамен ВСН 104-79 Минтрансстроя СССР

Настоящие Нормы устанавливают общие требования к проектированию, производству и приемке работ по гидроизоляции обделок тоннелей метрополитенов, сооружаемых открытым способом из сборного или монолитного железобетона.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Гидроизоляция обделок тоннелей должна предотвращать проникание грунтовых вод и электрохимическую коррозию, обеспечивая нормальные условия эксплуатации метрополитенов.

1.2. Тип и конструкцию гидроизоляции следует назначать с учетом специфики конструкции обделки, гидрогеологических условий заложения тоннеля, условий его сооружения, технико-экономических показателей.

1.3. Гидроизоляция тоннелей открытого способа работ должна выполняться в виде сплошного, замкнутого послойно склеенного водонепроницаемого покрытия, приклеенного по всей наружной поверхности конструкции.

Материалы для гидроизоляции должны быть водо-, био- и химически стойкими.

По гидроизоляции необходимо устраивать защитный слой или защитное ограждение (рис. 1).

1.4. Работы по гидроизоляции во всех климатических зонах следует производить на сухих и чистых поверхностях при благоприятных погодных условиях (температура воздуха выше +5 ℃ и отсутствии атмосферных осадков) или под защитой передвижных покрытых брезентом навесов, а в зимнее время — в тепляках из негорючих материалов.

Внесены ордена Октябрьской Революции научно-исследовательским институтом транспортного строительства (НИИТСом)

Утверждены
Акционерным обществом Корпорация «Трансстрой»

28 января 1993 г. № МО-18

Срок введения

01.10.1993 г.

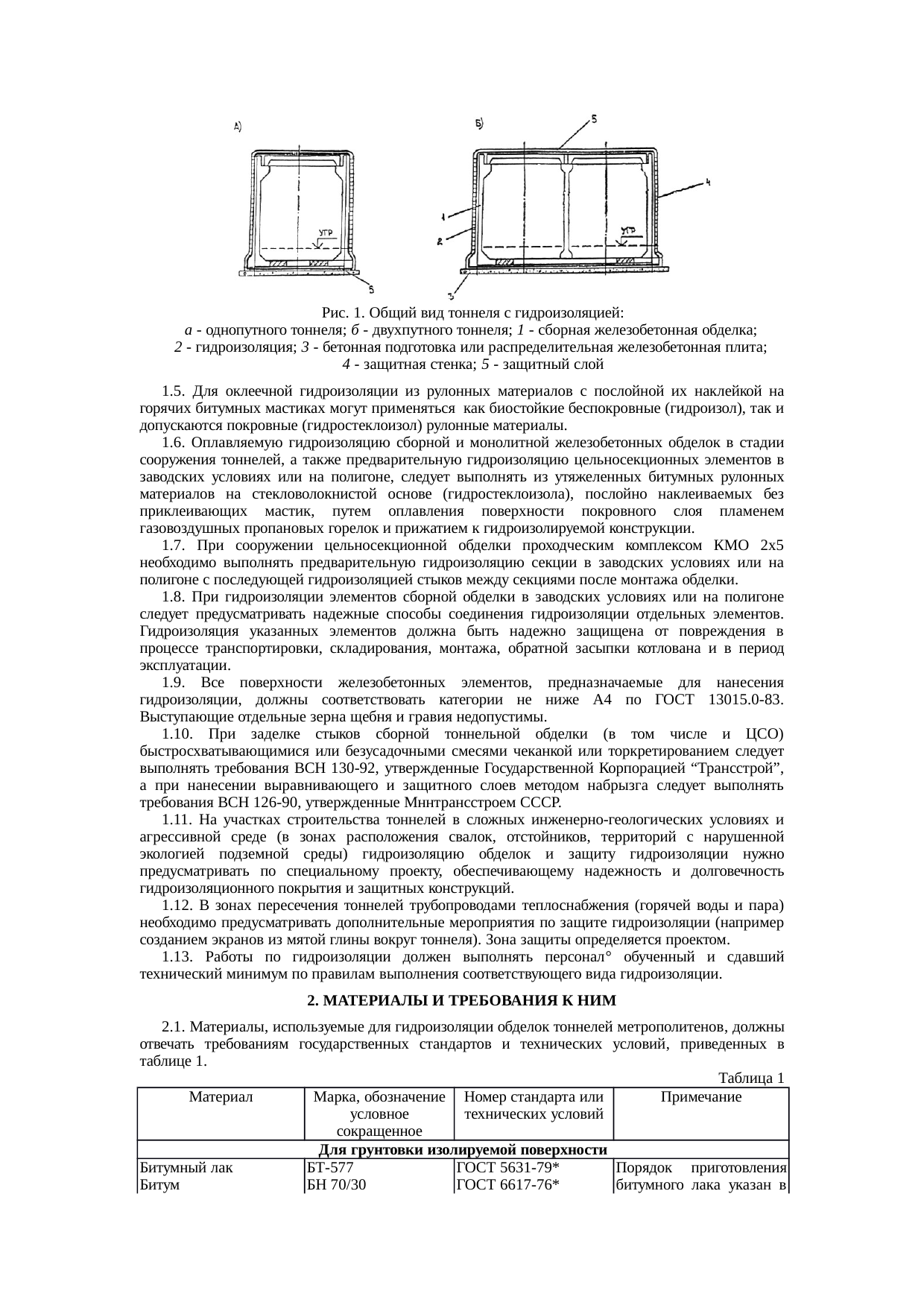

Рис. 1. Общий вид тоннеля с гидроизоляцией:

а — однопутного тоннеля; б — двухпутного тоннеля; 1 — сборная железобетонная обделка; 2 — гидроизоляция; 3 — бетонная подготовка или распределительная железобетонная плита; 4 — защитная стенка; 5 — защитный слой

1.5. Для оклеечной гидроизоляции из рулонных материалов с послойной их наклейкой на горячих битумных мастиках могут применяться как биостойкие беспокровные (гидроизол), так и допускаются покровные (гидростеклоизол) рулонные материалы.

1.6. Оплавляемую гидроизоляцию сборной и монолитной железобетонных обделок в стадии сооружения тоннелей, а также предварительную гидроизоляцию цельносекционных элементов в заводских условиях или на полигоне, следует выполнять из утяжеленных битумных рулонных материалов на стекловолокнистой основе (гидростеклоизола), послойно наклеиваемых без приклеивающих мастик, путем оплавления поверхности покровного слоя пламенем газовоздушных пропановых горелок и прижатием к гидроизолируемой конструкции.

1.7. При сооружении цельносекционной обделки проходческим комплексом КМО 2×5 необходимо выполнять предварительную гидроизоляцию секции в заводских условиях или на полигоне с последующей гидроизоляцией стыков между секциями после монтажа обделки.

1.8. При гидроизоляции элементов сборной обделки в заводских условиях или на полигоне следует предусматривать надежные способы соединения гидроизоляции отдельных элементов. Гидроизоляция указанных элементов должна быть надежно защищена от повреждения в процессе транспортировки, складирования, монтажа, обратной засыпки котлована и в период эксплуатации.

1.9. Все поверхности железобетонных элементов, предназначаемые для нанесения гидроизоляции, должны соответствовать категории не ниже А4 по ГОСТ 13015.0-83. Выступающие отдельные зерна щебня и гравия недопустимы.

1.10. При заделке стыков сборной тоннельной обделки (в том числе и ЦСО) быстросхватывающимися или безусадочными смесями чеканкой или торкретированием следует выполнять требования ВСН 130-92, утвержденные Государственной Корпорацией «Трансстрой», а при нанесении выравнивающего и защитного слоев методом набрызга следует выполнять требования ВСН 126-90, утвержденные Мннтрансстроем СССР.

1.11. На участках строительства тоннелей в сложных инженерно-геологических условиях и агрессивной среде (в зонах расположения свалок, отстойников, территорий с нарушенной экологией подземной среды) гидроизоляцию обделок и защиту гидроизоляции нужно предусматривать по специальному проекту, обеспечивающему надежность и долговечность гидроизоляционного покрытия и защитных конструкций.

1.12. В зонах пересечения тоннелей трубопроводами теплоснабжения (горячей воды и пара) необходимо предусматривать дополнительные мероприятия по защите гидроизоляции (например созданием экранов из мятой глины вокруг тоннеля). Зона защиты определяется проектом.

1.13. Работы по гидроизоляции должен выполнять персонал, обученный и сдавший технический минимум по правилам выполнения соответствующего вида гидроизоляции.

2. МАТЕРИАЛЫ И ТРЕБОВАНИЯ К НИМ

2.1. Материалы, используемые для гидроизоляции обделок тоннелей метрополитенов, должны отвечать требованиям государственных стандартов и технических условий, приведенных в таблице 1.

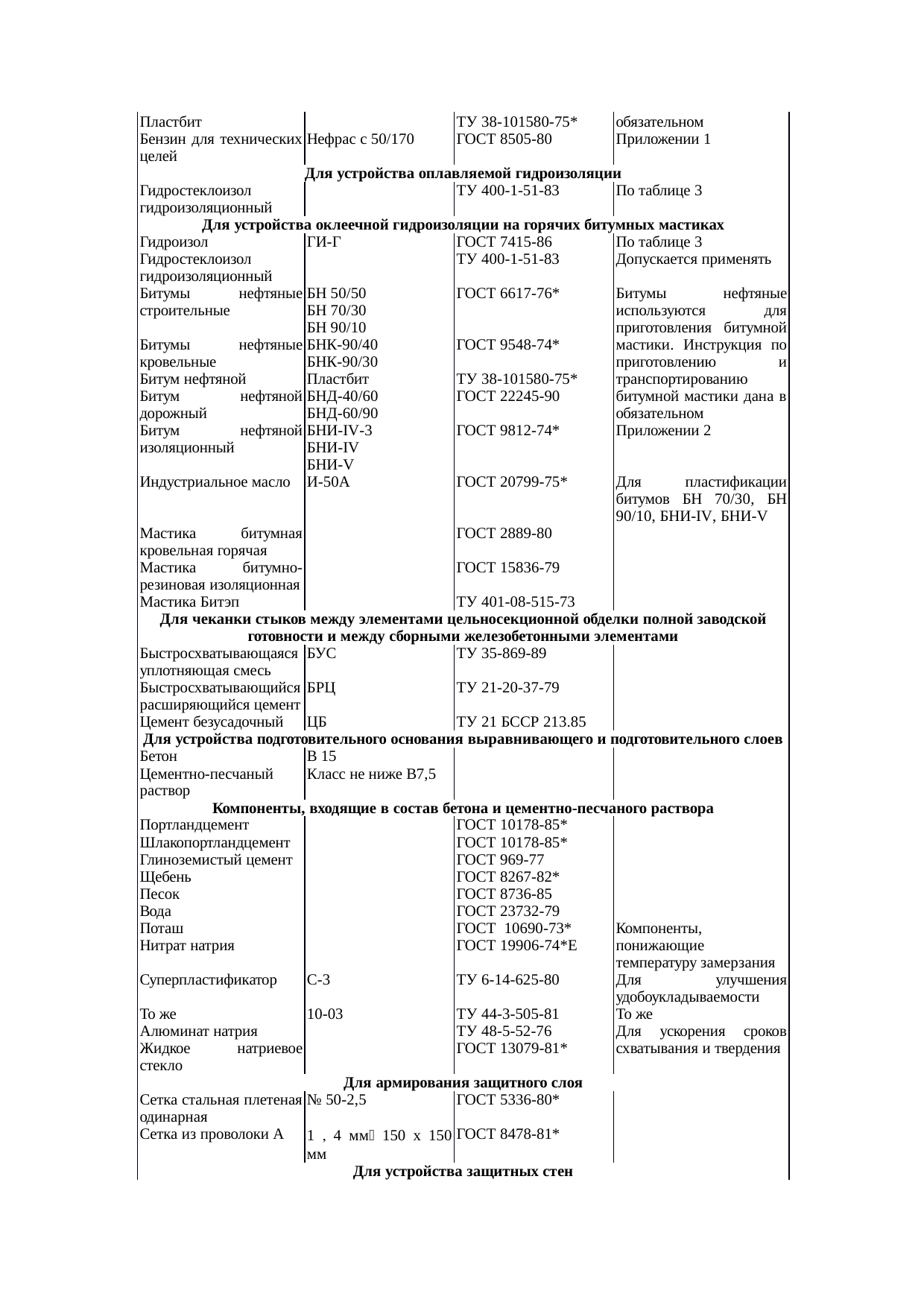

Таблица 1

Материал	Марка, обозначение условное сокращенное	Номер стандарта или технических условий	Примечание
Для грунтовки изолируемой поверхности
Битумный лак Битум Пластбит Бензин для технических целей	БТ-577 БН 70/30 Нефрас с 50/170	ГОСТ 5631-79* ГОСТ 6617-76* ТУ 38-101580-75* ГОСТ 8505-80	Порядок приготовления битумного лака указан в обязательном Приложении 1
Для устройства оплавляемой гидроизоляции
Гидростеклоизол гидроизоляционный		ТУ 400-1-51-83	По таблице 3
Для устройства оклеечной гидроизоляции на горячих битумных мастиках
Гидроизол	ГИ-Г	ГОСТ 7415-86	По таблице 3
Гидростеклоизол гидроизоляционный		ТУ 400-1-51-83	Допускается применять
Битумы нефтяные строительные Битумы нефтяные кровельные Битум нефтяной Битум нефтяной дорожный Битум нефтяной изоляционный	БН 50/50 БН 70/30 БН 90/10 БНК-90/40 БНК-90/30 Пластбит БНД-40/60 БНД-60/90 БНИ-IV-3 БНИ-IV БНИ-V	ГОСТ 6617-76* ГОСТ 9548-74* ТУ 38-101580-75* ГОСТ 22245-90 ГОСТ 9812-74*	Битумы нефтяные используются для приготовления битумной мастики. Инструкция по приготовлению и транспортированию битумной мастики дана в обязательном Приложении 2
Индустриальное масло	И-50А	ГОСТ 20799-75*	Для пластификации битумов БН 70/30, БН 90/10, БНИ-IV, БНИ-V
Мастика битумная кровельная горячая		ГОСТ 2889-80
Мастика битумно-резиновая изоляционная		ГОСТ 15836-79
Мастика Битэп		ТУ 401-08-515-73
Для чеканки стыков между элементами цельносекционной обделки полной заводской готовности и между сборными железобетонными элементами
Быстросхватывающаяся уплотняющая смесь	БУС	ТУ 35-869-89
Быстросхватывающийся расширяющийся цемент	БРЦ	ТУ 21-20-37-79
Цемент безусадочный	ЦБ	ТУ 21 БССР 213.85
Для устройства подготовительного основания выравнивающего и подготовительного слоев
Бетон	В 15
Цементно-песчаный раствор	Класс не ниже В7,5
Компоненты, входящие в состав бетона и цементно-песчаного раствора
Портландцемент		ГОСТ 10178-85*
Шлакопортландцемент		ГОСТ 10178-85*
Глиноземистый цемент		ГОСТ 969-77
Щебень		ГОСТ 8267-82*
Песок		ГОСТ 8736-85
Вода		ГОСТ 23732-79
Поташ Нитрат натрия		ГОСТ 10690-73* ГОСТ 19906-74*Е	Компоненты, понижающие температуру замерзания
Суперпластификатор	С-3	ТУ 6-14-625-80	Для улучшения удобоукладываемости
То же	10 — 03	ТУ 44-3-505-81	То же
Алюминат натрия Жидкое натриевое стекло		ТУ 48-5-52-76 ГОСТ 13079-81*	Для ускорения сроков схватывания и твердения
Для армирования защитного слоя
Сетка стальная плетеная одинарная	№ 50-2,5	ГОСТ 5336-80*
Сетка из проволоки А	1 Æ 4 мм, 150×150 мм	ГОСТ 8478-81*
Для устройства защитных стен

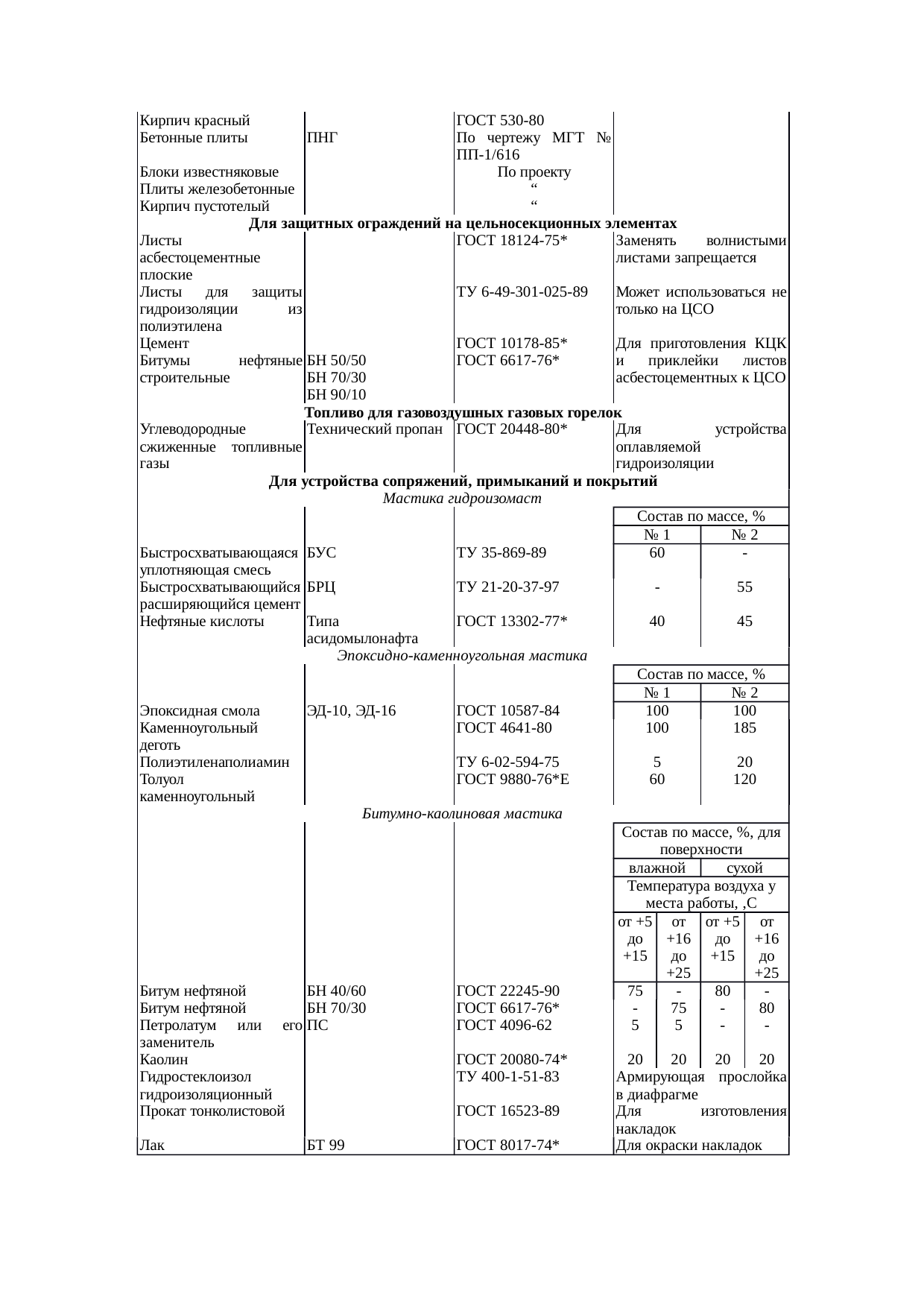

Кирпич красный		ГОСТ 530-80
Бетонные плиты	ПНГ	По чертежу МГТ № ПП-1/616
Блоки известняковые		По проекту
Плиты железобетонные		«
Кирпич пустотелый		«
Для защитных ограждений на цельносекционных элементах
Листы асбестоцементные плоские		ГОСТ 18124-75*	Заменять волнистыми листами запрещается
Листы для защиты гидроизоляции из полиэтилена		ТУ 6-49-301-025-89	Может использоваться не только на ЦСО
Цемент Битумы нефтяные строительные	БН 50/50 БН 70/30 БН 90/10	ГОСТ 10178-85* ГОСТ 6617-76*	Для приготовления КЦК и приклейки листов асбестоцементных к ЦСО
Топливо для газовоздушных газовых горелок
Углеводородные сжиженные топливные газы	Технический пропан	ГОСТ 20448-80*	Для устройства оплавляемой гидроизоляции
Для устройства сопряжений, примыканий и покрытий
Мастика гидроизомаст
			Состав по массе, %
			№ 1		№ 2
Быстросхватывающаяся уплотняющая смесь	1БУС	ТУ 35-869-89	60		—
Быстросхватывающийся расширяющийся цемент	1БРЦ	ТУ 21-20-37-97	—		55
Нефтяные кислоты	Типа асидомылонафта	ГОСТ 13302-77*	40		45
Эпоксидно-каменноугольная мастика
			Состав по массе, %
			№ 1		№ 2
Эпоксидная смола	1ЭД-10, ЭД-16	ГОСТ 10587-84	100		100
Каменноугольный деготь		ГОСТ 4641-80	100		185
Полиэтиленаполиамин		ТУ 6-02-594-75	5		20
Толуол каменноугольный		ГОСТ 9880-76*Е	60		120
Битумно-каолиновая мастика
			Состав по массе, %, для поверхности
			влажной		сухой
			Температура воздуха у места работы, ℃
			от +5 до +15	от +16 до +25	от +5 до +15	от +16 до +25
Битум нефтяной	БН 40/60	ГОСТ 22245-90	75	—	80	—
Битум нефтяной	БН 70/30	ГОСТ 6617-76*	—	75	—	80
Петролатум или его заменитель	ПС	ГОСТ 4096-62	5	5	—	—
Каолин		ГОСТ 20080-74*	20	20	20	20
Гидростеклоизол гидроизоляционный		ТУ 400-1-51-83	Армирующая прослойка в диафрагме
Прокат тонколистовой		ГОСТ 16523-89	Для изготовления накладок
Лак	БТ 99	ГОСТ 8017-74*	Для окраски накладок

2.2. При устройстве оклеечной гидроизоляции следует применять горячие битумные мастики с температурой размягчения (по методу «кольца и шара») от 54 до 74 ℃ и температурой хрупкости по Фраасу не выше минус 10 ℃.

В холодное время года необходимо применять мастики с низкими температурами размягчения и температурой хрупкости по Фраасу, а в летнее время мастики с повышенной температурой размягчения.

2.3. Другие изделия и материалы допускается применять при наличии документов, подтверждающих их успешное применение для гидроизоляции и оформленное в соответствии с изменением № 2 СНиП 1.01.01-82, утвержденного постановлением Госстроя СССР от 18 октября 1982 г. № 257.

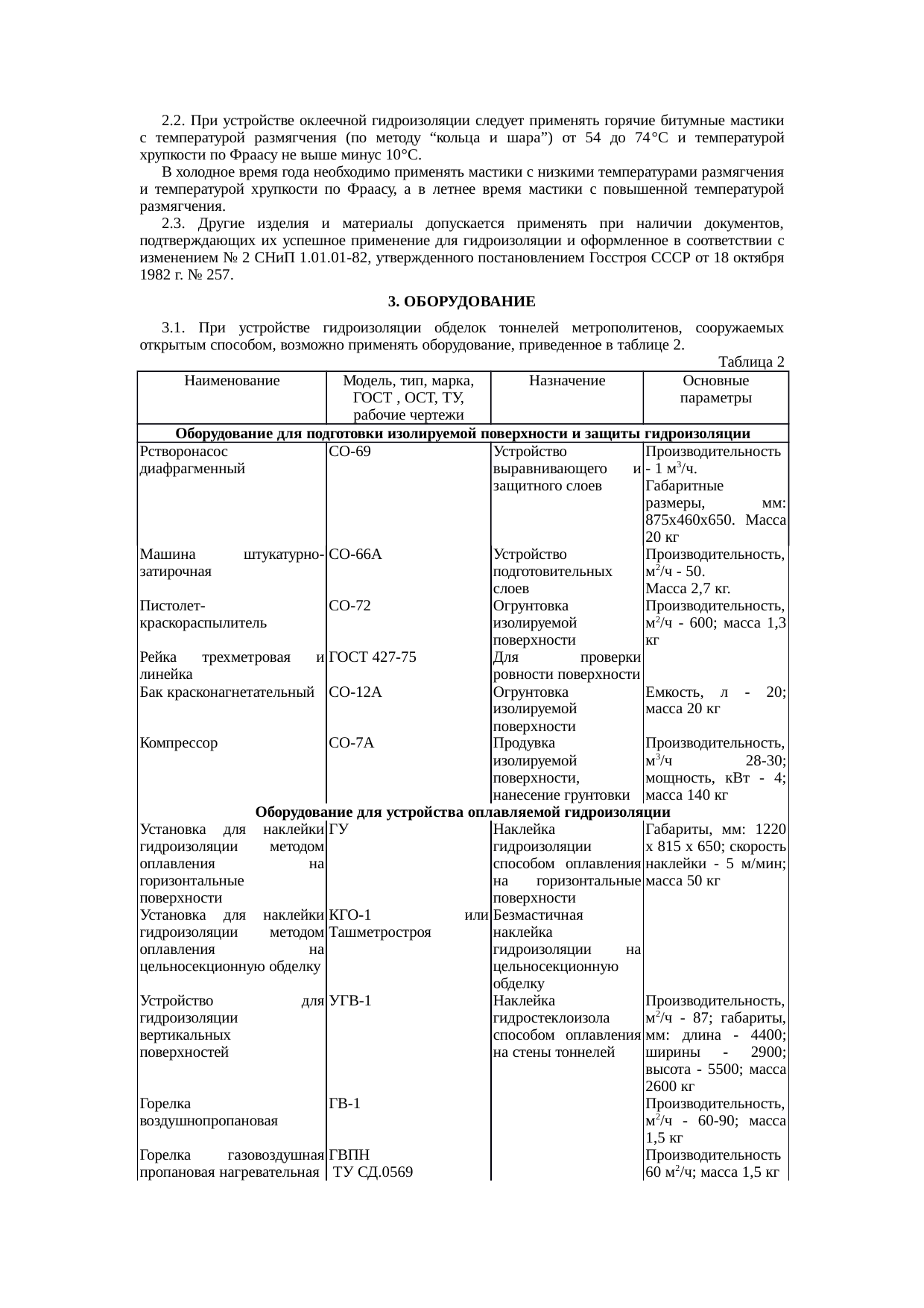

3. ОБОРУДОВАНИЕ

3.1. При устройстве гидроизоляции обделок тоннелей метрополитенов, сооружаемых открытым способом, возможно применять оборудование, приведенное в таблице 2.

Таблица 2

Наименование	Модель, тип, марка, ГОСТ , ОСТ, ТУ, рабочие чертежи (Р. ч.)	Назначение	Основные параметры
Оборудование для подготовки изолируемой поверхности и защиты гидроизоляции
Растворонасос диафрагменный	СО-69	Устройство выравнивающего и защитного слоев	Производительность — 1 м³/ч. Габаритные размеры, мм: 875×460×650. Масса 20 кг
Машина штукатурно-затирочная	СО-86А	Устройство подготовительных слоев	Производительность, м²/ч — 50. Масса 2,7 кг.
Пистолет-краскораспылитель	СО-72	Огрунтовка изолируемой поверхности	Производительность, м²/ч — 600; масса 1,3 кг
Рейка трехметровая и линейка	ГОСТ 427-75	Для проверки ровности поверхности
Бак красконагнетательный	СО-12А	Огрунтовка изолируемой поверхности	Емкость, л — 20; масса 20 кг
Компрессор	СО-7А	Продувка изолируемой поверхности, нанесение грунтовки	Производительность, м³/ч 28-30; мощность, кВт — 4; масса 140 кг
Оборудование для устройства оплавляемой гидроизоляции
Установка для наклейки гидроизоляции методом оплавления на горизонтальные поверхности	ГУ	Наклейка гидроизоляции способом оплавления на горизонтальные поверхности	Габариты, мм: 1220×815×650; скорость наклейки — 5 м/мин; масса 50 кг
Установка для наклейки гидроизоляции методом оплавления на цельносекционную обделку	КГО-1 или Ташметростроя	Безмастичная наклейка гидроизоляции на цельносекционную обделку
Устройство для гидроизоляции вертикальных поверхностей	УГВ-1	Наклейка гидростеклоизола способом оплавления на стены тоннелей	Производительность, м²/ч — 87; габариты, мм: длина — 4400; ширины — 2900; высота — 5500; масса 2600 кг
Горелка воздушнопропановая	ГВ-1		Производительность, м²/ч – 60 — 90; масса 1,5 кг
Горелка газовоздушная пропановая нагревательная	ГВПН ТУ СД.0569		Производительность 60 м²/ч; масса 1,5 кг

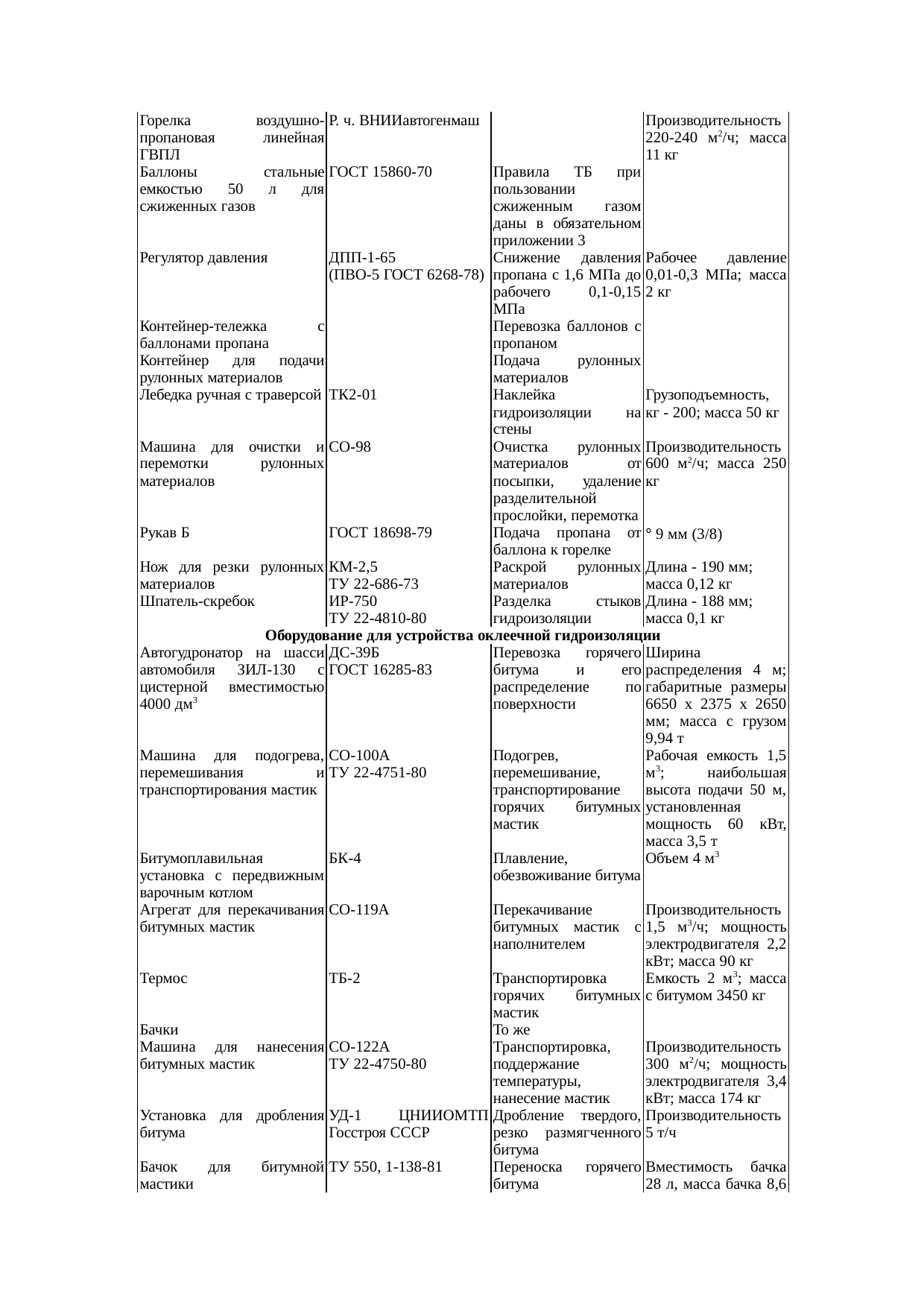

Горелка воздушно-пропановая линейная ГВПЛ	Р. ч. ВНИИавтогенмаш		Производительность 220 — 240 м²/ч; масса 11 кг
Баллоны стальные емкостью 50 л для сжиженных газов	ГОСТ 15860-70	Правила ТБ при пользовании сжиженным газом даны в обязательном приложении 3
Регулятор давления	ДПП-1-65 (ПВО-5 ГОСТ 6268-78)	Снижение давления пропана с 1,6 МПа до рабочего 0,1 — 0,15 МПа	Рабочее давление 0,01 — 0,3 МПа; масса 2 кг
Контейнер-тележка с баллонами пропана		Перевозка баллонов с пропаном
Контейнер для подачи рулонных материалов		Подача рулонных материалов
Лебедка ручная с траверсой	ТК2-01	Наклейка гидроизоляции на стены	Грузоподъемность, кг — 200; масса 50 кг
Машина для очистки и перемотки рулонных материалов	СО-98	Очистка рулонных материалов от посыпки, удаление разделительной прослойки, перемотка	Производительность 600 м²/ч; масса 250 кг
Рукав Б	ГОСТ 18698-79	Подача пропана от баллона к горелке	Æ 9 мм (3/8)
Нож для резки рулонных материалов	КМ-2,5 ТУ 22-686-73	Раскрой рулонных материалов	Длина — 190 мм; масса 0,12 кг
Шпатель-скребок	ИР-750 ТУ 22-4810-80	Разделка стыков гидроизоляции	Длина — 188 мм; масса 0,1 кг
Оборудование для устройства оклеечной гидроизоляции
Автогудронатор на шасси автомобиля ЗИЛ-130 с цистерной вместимостью 4000 дм³	ДС-39Б ГОСТ 16385-83	Перевозка горячего битума и его распределение по поверхности	Ширина распределения 4 м; габаритные размеры 6650×2375×2650 мм; масса с грузом 9,94 т
Машина для подогрева, перемешивания и транспортирования мастик	СО-100А ТУ 22-4751-80	Подогрев, перемешивание, транспортирование горячих битумных мастик	Рабочая емкость 1,5 м³; наибольшая высота подачи 50 м, установленная мощность 60 кВт, масса 3,5 т
Битумоплавильная установка с передвижным варочным котлом	БК-4	Плавление, обезвоживание битума	Объем 4 м³
Агрегат для перекачивания битумных мастик	СО-119А	Перекачивание битумных мастик с наполнителем	Производительность 1,5 м³/ч; мощность электродвигателя 2,2 кВт; масса 90 кг
Термос	ТБ-2	Транспортировка горячих битумных мастик	Емкость 2 м³; масса с битумом 3450 кг
Бачки		То же
Машина для нанесения битумных мастик	СО-122А ТУ 22-4750-80	Транспортировка, поддержание температуры, нанесение мастик	Производительность 300 м²/ч; мощность электродвигателя 3,4 кВт; масса 174 кг
Установка для дробления битума	УД-1 ЦНИИОМТП Госстроя СССР	Дробление твердого, резко размягченного битума	Производительность 5 т/ч т/ч; масса 250 кг
Бачок для битумной мастики	ТУ 550, 1-138-81	Переноска горячего битума	Вместимость бачка 28 л, масса бачка 8,6 кг

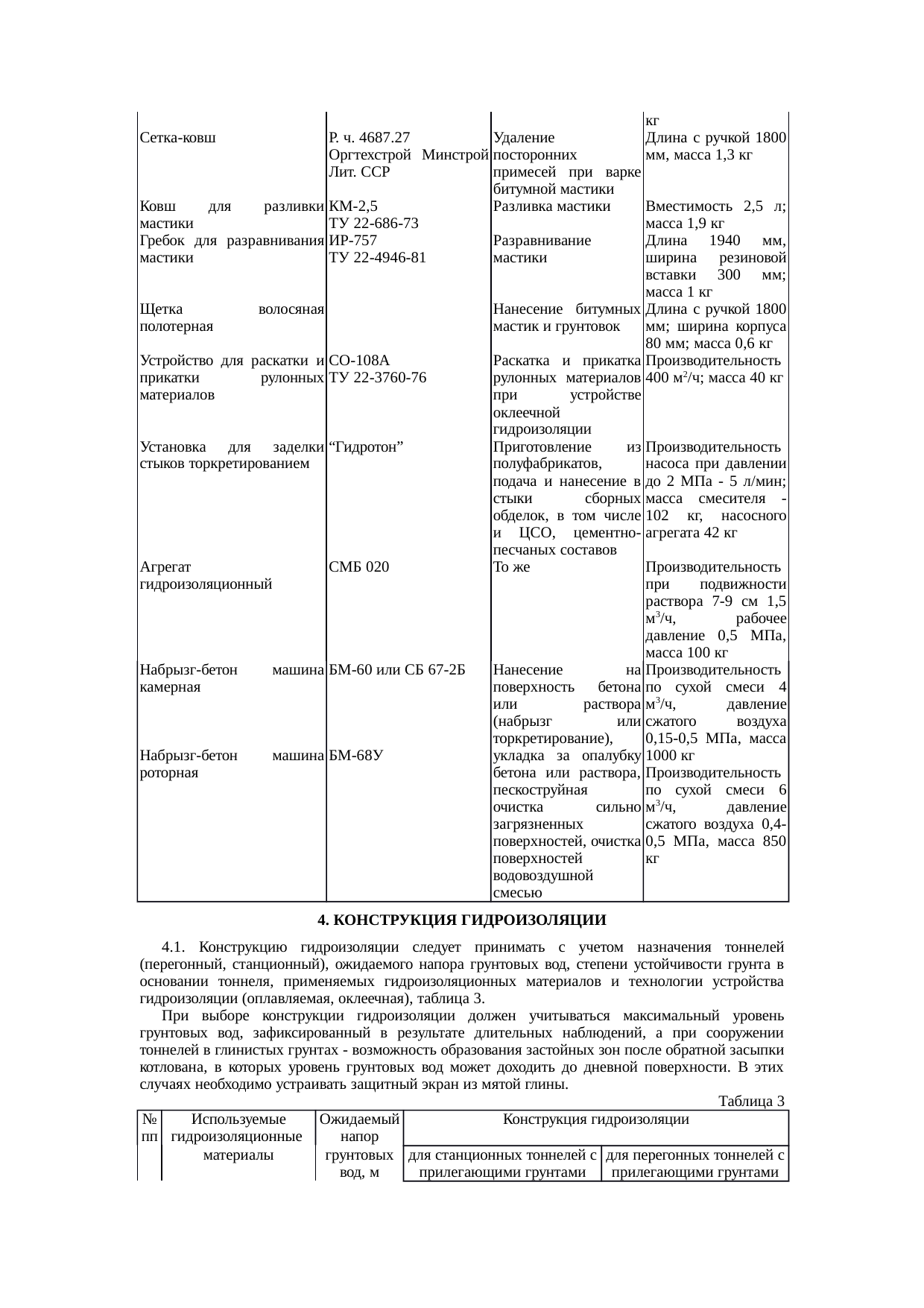

Сетка-ковш	Р. ч. 4687.27 Оргтехстрой Минстрой Лит. ССР	Удаление посторонних примесей при варке битумной мастики	Длина с ручкой 1800 мм, масса 1,3 кг
Ковш для разливки мастики	КМ-2,5 ТУ 22-686-73	Разливка мастики	Вместимость 2,5 л; масса 1,9 кг
Гребок для разравнивания мастики	ИР-757 ТУ 22-4946-81	Разравнивание мастики	Длина 1940 мм, ширина резиновой вставки 300 мм; масса 1 кг
Щетка волосяная полотерная		Нанесение битумных мастик и грунтовок	Длина с ручкой 1800 мм; ширина корпуса 80 мм; масса 0,6 кг
Устройство для раскатки и прикатки рулонных материалов	СО-108А ТУ 22-3760-76	Раскатка и прикатка рулонных материалов при устройстве оклеечной гидроизоляции	Производительность 400 м²/ч; масса 40 кг
Установка для заделки стыков торкретированием	«Гидротон»	Приготовление из полуфабрикатов, подача и нанесение в стыки сборных обделок, в том числе и ЦСО, цементно-песчаных составов	Производительность насоса при давлении до 2 МПа — 5 л/мин; масса смесителя — 102 кг, насосного агрегата 42 кг
Агрегат гидроизоляционный	СМБ 020	То же	Производительность при подвижности раствора 7-9 см 1,5 м³/ч, рабочее давление 0,5 МПа, масса 100 кг
Набрызг-бетон машина камерная	БМ-60 или СБ 67-2Б	Нанесение на поверхность бетона или раствора (набрызг или торкретирование), укладка за опалубку бетона или раствора, пескоструйная очистка сильно загрязненных поверхностей, очистка поверхностей водовоздушной смесью	Производительность по сухой смеси 4 м³/ч, давление сжатого воздуха 0,15 — 0,5 МПа, масса 1000 кг
Набрызг-бетон машина роторная	БМ-68У		Производительность по сухой смеси 6 м³/ч, давление сжатого воздуха 0,4 — 0,5 МПа, масса 850 кг

4. КОНСТРУКЦИЯ ГИДРОИЗОЛЯЦИИ

4.1. Конструкцию гидроизоляции следует принимать с учетом назначения тоннелей (перегонный, станционный), ожидаемого напора грунтовых вод, степени устойчивости грунта в основании тоннеля, применяемых гидроизоляционных материалов и технологии устройства гидроизоляции (оплавляемая, оклеечная), таблица 3.

При выборе конструкции гидроизоляции должен учитываться максимальный уровень грунтовых вод, зафиксированный в результате длительных наблюдений, а при сооружении тоннелей в глинистых грунтах — возможность образования застойных зон после обратной засыпки котлована, в которых уровень грунтовых вод может доходить до дневной поверхности. В этих случаях необходимо устраивать защитный экран из мятой глины.

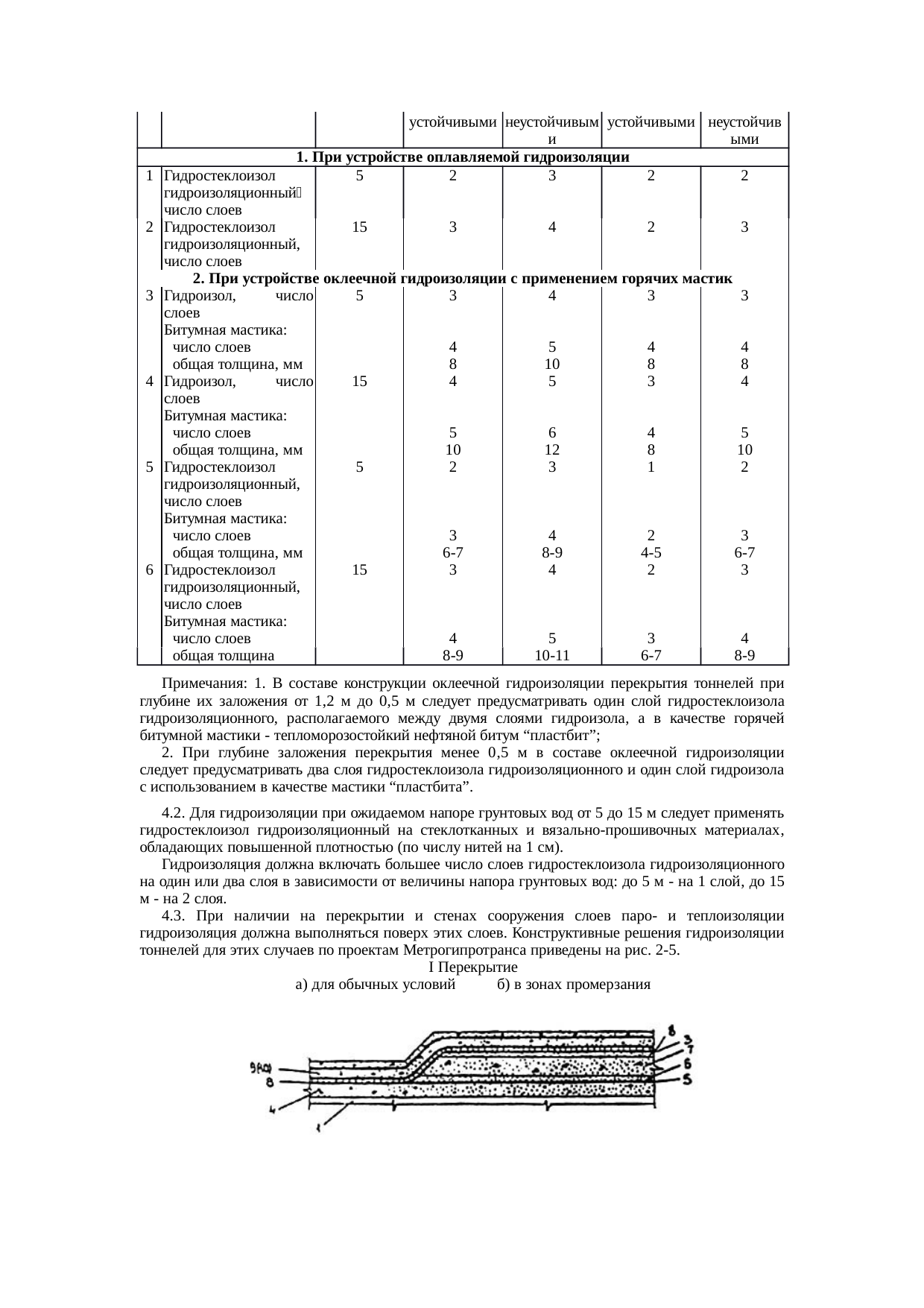

Таблица 3

№ пп	Используемые гидроизоляционные материалы	Ожидаемый напор грунтовых вод, м	Конструкция гидроизоляции
			для станционных тоннелей с прилегающими грунтами		для перегонных тоннелей с прилегающими грунтами
			устойчивыми	неустойчивыми	устойчивыми	неустойчивыми
1. При устройстве оплавляемой гидроизоляции
1	Гидростеклоизол гидроизоляционный, число слоев	5	2	3	2	2
2	Гидростеклоизол гидроизоляционный, число слоев	15	3	4	2	3
2. При устройстве оклеечной гидроизоляции с применением горячих мастик
3	Гидроизол, число слоев	5	3	4	3	3
	Битумная мастика:
	число слоев		4	5	4	4
	общая толщина, мм		8	10	8	8
4	Гидроизол, число слоев	15	4	5	3	4
	Битумная мастика:
	число слоев		5	6	4	5
	общая толщина, мм		10	12	8	10
5	Гидростеклоизол гидроизоляционный, число слоев	5	2	3	1	2
	Битумная мастика:
	число слоев		3	4	2	3
	общая толщина, мм		6 — 7	8 — 9	4 — 5	6 — 7
6	Гидростеклоизол гидроизоляционный, число слоев	15	3	4	2	3
	Битумная мастика:
	число слоев		4	5	3	4
	общая толщина		8 — 9	10 — 11	6 — 7	8 — 9

Примечания: 1. В составе конструкции оклеечной гидроизоляции перекрытия тоннелей при глубине их заложения от 1,2 м до 0,5 м следует предусматривать один слой гидростеклоизола гидроизоляционного, располагаемого между двумя слоями гидроизола, а в качестве горячей битумной мастики — тепломорозостойкий нефтяной битум «пластбит»;

2. При глубине заложения перекрытия менее 0,5 м в составе оклеечной гидроизоляции следует предусматривать два слоя гидростеклоизола гидроизоляционного и один слой гидроизола с использованием в качестве мастики «пластбита».

4.2. Для гидроизоляции при ожидаемом напоре грунтовых вод от 5 до 15 м следует применять гидростеклоизол гидроизоляционный на стеклотканных и вязально-прошивочных материалах, обладающих повышенной плотностью (по числу нитей на 1 см).

Гидроизоляция должна включать большее число слоев гидростеклоизола гидроизоляционного на один или два слоя в зависимости от величины напора грунтовых вод: до 5 м — на 1 слой, до 15 м — на 2 слоя.

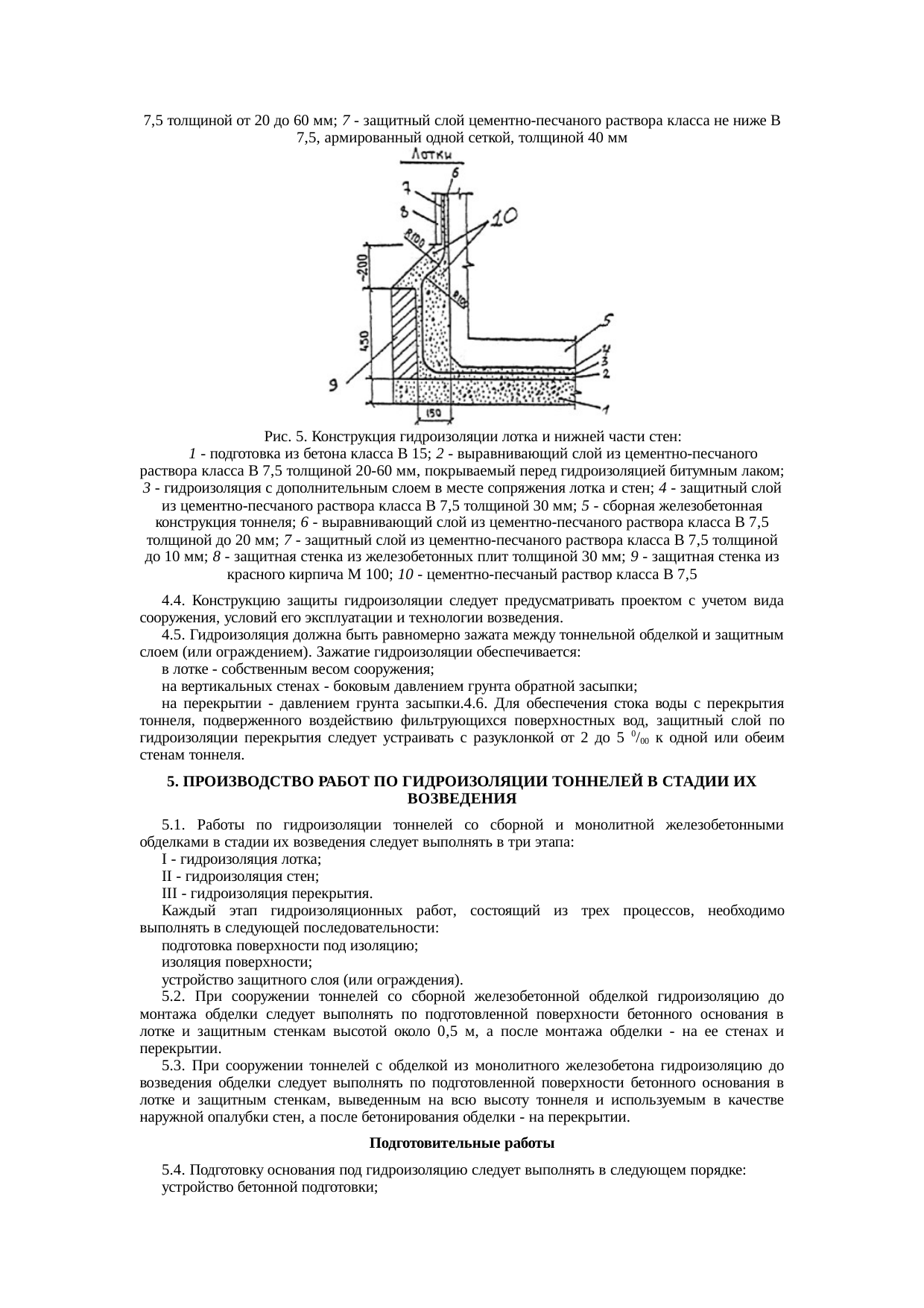

4.3. При наличии на перекрытии и стенах сооружения слоев паро- и теплоизоляции гидроизоляция должна выполняться поверх этих слоев. Конструктивные решения гидроизоляции тоннелей для этих случаев по проектам Метрогипротранса приведены на рис. 2 — 5.

I Перекрытие

а) для обычных условий б) в зонах промерзания

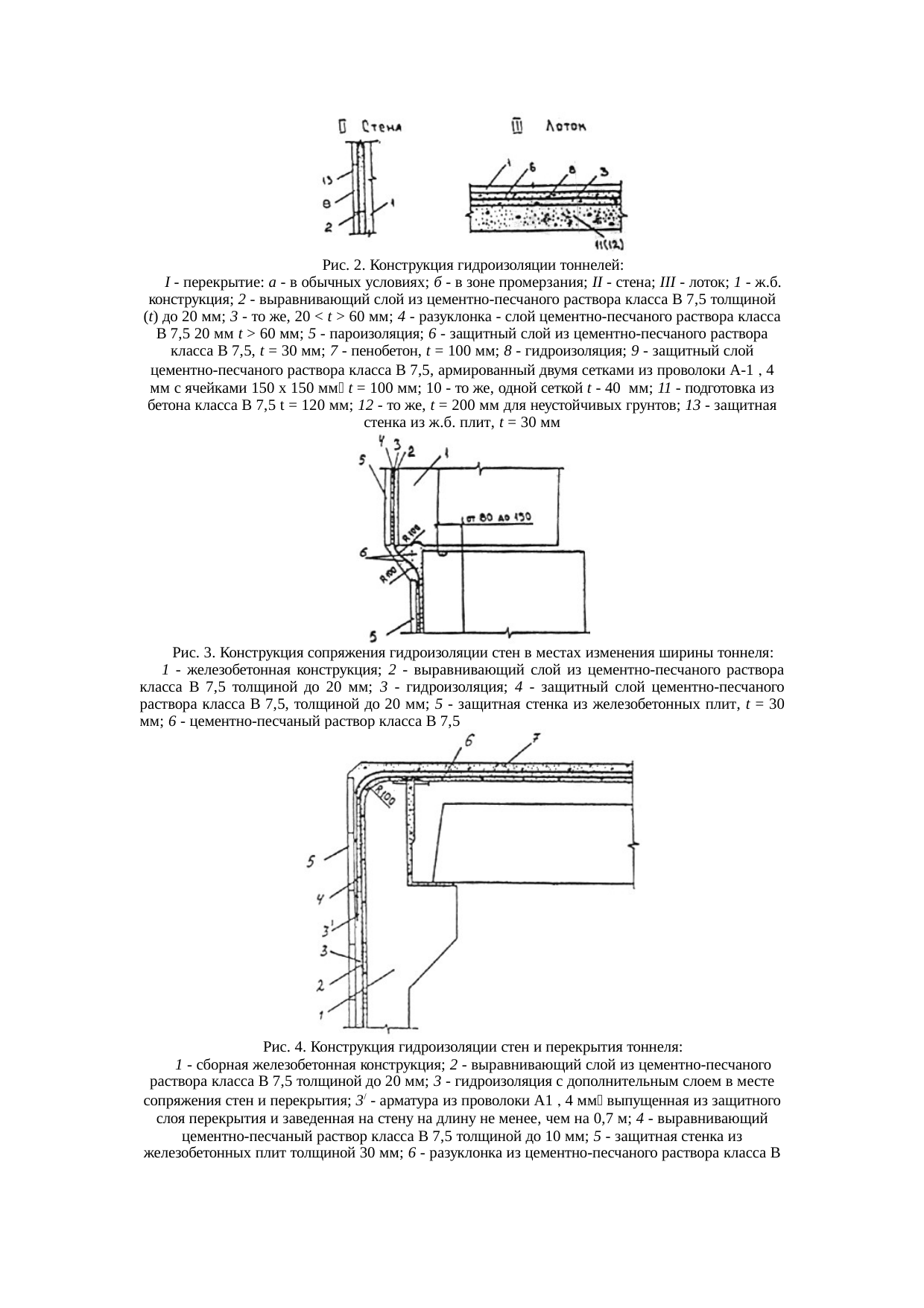

Рис. 2. Конструкция гидроизоляции тоннелей:

I — перекрытие: а — в обычных условиях; б — в зоне промерзания; II — стена; III — лоток; 1 — ж.б. конструкция; 2 — выравнивающий слой из цементно-песчаного раствора класса В7,5 толщиной (t) до 20 мм; 3 — то же, 20 < t > 60 мм; 4 — разуклонка — слой цементно-песчаного раствора класса В7,5 20 мм t > 60 мм; 5 — пароизоляция; 6 — защитный слой из цементно-песчаного раствора класса В 7,5, t = 30 мм; 7 – пенобетон, t = 100 мм; 8 — гидроизоляция; 9 — защитный слой цементно-песчаного раствора класса В 7,5, армированный двумя сетками из проволоки А-1 Æ 4 мм с ячейками 150×150 мм, t = 100 мм; 10 — то же, одной сеткой t — 40 мм; 11 — подготовка из бетона класса В7,5 t = 120 мм; 12 — то же, t = 200 мм для неустойчивых грунтов; 13 — защитная стенка из ж. б. плит, t = 30 мм

Рис. 3. Конструкция сопряжения гидроизоляции стен в местах изменения ширины тоннеля:

1 — железобетонная конструкция; 2 — выравнивающий слой из цементно-песчаного раствора класса В7,5 толщиной до 20 мм; 3 — гидроизоляц
