Как сделать виброплиту

С разной частотой на приусадебном участке хозяева нуждаются в таком техническом приборе, как виброплита. Этим малогабаритным устройством можно утрамбовать многие грунтовые участки и дорожки, покрытые плиткой. Далее рассмотрим, как делается виброплита своими руками.

Виды виброплит

Виды

В зависимости от источника энергии самодельные виброплиты разделяются на 3 вида: электрические, дизельные и бензиновые. Каждый из двигателей способен создавать вибрации, которые отличаются по силе. В зависимости от мощности агрегата и массы изделия виброплиты могут использоваться при утрамбовке разных поверхностей:

  • Для обустройства участков, расположенных на территории дач и загородных домов, наиболее приемлемый вариант – бензиновая виброплита. Это легкие устройства, масса которых не превышает 75 кг.
  • Дизельное утрамбовывающее устройство обладает большей мощностью. При массе от 75 до 140 кг такая плита выполняет серьезные уплотнительные работы основания для дальнейшего изготовления бетонных и асфальтовых дорог.
  • Виброплиты с электродвигателем ничем не уступают по своей продуктивности вышеперечисленным агрегатам, но имеют один существенный недостаток – ограниченный радиус действия, который зависит от длины электрического шнура. Поэтому этот прибор не всегда можно применить на открытой местности.

Советы

Изготовление

Если у человека есть технические способности и желание сэкономить, виброплиту можно изготовить самостоятельно. В этом нет ничего сложного, если приобрести все необходимые механизмы и детали. Кроме того, нужно будет выполнить сварочные работы, чтобы соединить в единое целое нарезанные болгаркой заготовки.

  • Среди двигателей можно выбрать бензиновый двухтактный агрегат с одним цилиндром или вибратор площадочный ИВ-98Е, который работает от обычной электрической сети. Если выбор пал на вибратор со встроенным электрическим мотором, то нужно знать, что у него можно менять силу вибрации. Для этого необходимо снять крышку.
  • В самом начале работ изготавливается рабочая поверхность из металлического листа размером 80×50 мм и толщиной 8 мм. Чтобы лист не зачерпывал грунт или песок во время работы, его нужно спереди загнуть приблизительно на 30º. Учитывая толщину рабочей поверхности, сделать это непросто. Для этого сначала нужно применить болгарку, которой на металлическом листе необходимо сделать 2 симметричных надреза. Они делаются с противоположных сторон и должны иметь глубину до 5 мм с отступом от края около 10 см. Затем лист сгибается в этом месте с помощью тяжелого молотка. После того как рабочая поверхность приобрела нужную форму, места врезки завариваются.

Металлический лист для виброплиты

  • Затем нужно заготовить 2 отрезка швеллера, которые будут фиксироваться к металлическому листу. Эти детали будут нужны для крепежа к рабочей поверхности вибратора при помощи двух болтов. Швеллеры можно приварить как вдоль листа, так и поперек. Последний вариант предпочтительнее. При приваривании швеллеров нужно следить, чтобы они не выходили за пределы металлического листа. Расстояние между деталями должно достигать приблизительно 10 см, при этом они должны быть симметрично расположены относительно центральной оси плиты. Также при сварке нужно следить, чтобы крепежные отверстия вибратора при будущей фиксации правильно располагались по отношению к фиксирующим элементам на швеллере. На фото хорошо видно, как выглядит лист с приваренными швеллерами.

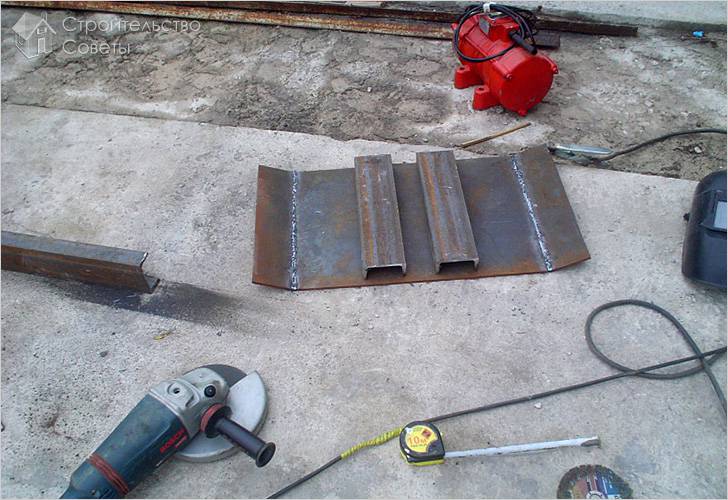

Лист со швеллером

Чтобы рабочая поверхность виброплиты во время крепления со швеллерами не потеряла ровную поверхность, сварку нужно проводить постепенно, меняя по ходу работы места фиксации и направление сварного шва.

Итак, швеллеры приварены. Теперь наступает черед следующих работ:

  • После приварки к металлическому листу швеллеров к одному из них крепится вибратор. Если применяется электрический мотор, его крепление происходит болтами М10. При варианте изготовления виброплиты с бензиновым двигателем используются болты М12. Для начала нужно определить расстояние между отверстиями для фиксации в вибраторе. На таком же расстоянии при помощи дрели в швеллере проделываются отверстия, соответствующие диаметрам болтов. После этого к металлической конструкции болтами крепится двигатель.

Сборка

  • Чтобы машиной можно было управлять, к ней необходимо приделать ручки. Их крепление к механической конструкции происходит с помощью эластичных подушек, которые гасят вибрацию в момент, когда виброплита находится в рабочем состоянии. Подушки играют важную роль, так как без них машина может вырываться из рук.
  • Так как виброплита весит приблизительно 60 кг, к изделию необходимо приварить кусок трубы, а на нем закрепить пластиковые колеса. Это облегчит транспортировку машины до, во время и после работы.

Чтобы колебания виброплиты не сказывались негативно на руках, к ручкам можно привязать веревки в виде петель и при работе держаться за них.

Видео

Автор видеоролика демонстрирует самостоятельно собранный агрегат. Также на видео показана его работа.

Фото

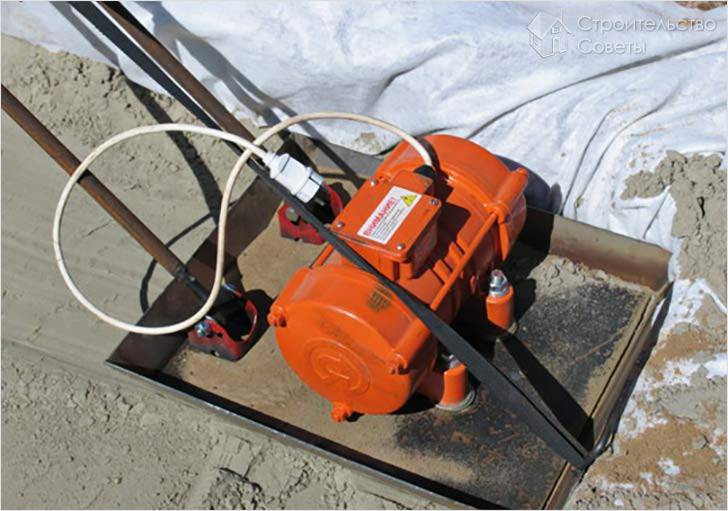

Виброплита с двигателем

Самодельный агрегат

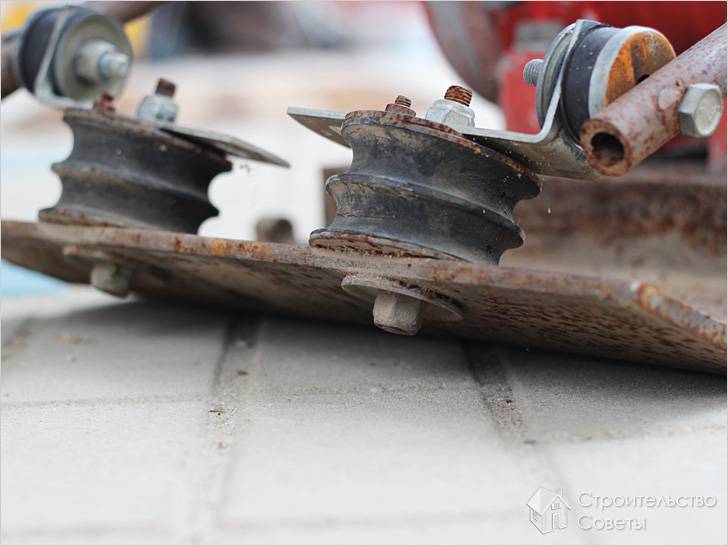

Крепление ручки к виброплите

Виброплита, сделанная своими руками
