Как сделать флюгер

Флюгером называется прибор, используемый в метрологии для определения скорости, силы и направления ветра. Прибор представляет собой флажок, изготовленный из металла или какого-нибудь другого материала, имеющий на противоположном конце противовес.

Ещё не так давно флюгера были довольно популярны, особенно в приморских городах. Сегодня их можно во множестве увидеть на крышах домов и различных сооружений прибалтийских бывших советских республик, скандинавских стран, Голландии и других государств. А для таких городов как Рига, Амстердам, Таллинн флюгер является визитной карточкой. Выдающиеся мастера своего дела превращали это изделие в настоящее произведение искусства. К примеру, неповторимые по красоте и изяществу они украшают здание рижской городской ратуши, Московский Кремль и шпиль Петропавловского собора Санкт-Петербурга.

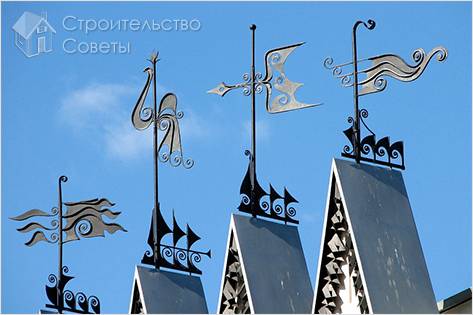

Флюгер, как декоративная деталь

Но всё же флюгер в настоящее время – это, скорее всего, дань старинным традициям и просто красивая игрушка, так как к использованию его в практических целях, при наличии точных современных приборов, прибегает достаточно мало людей. Для украшения дома и придания ему особой оригинальности можно заказать изготовление хорошему мастеру, а можно и попробовать выполнить это и самому. В этой статье мы разберем, как сделать флюгер своими руками.

Основные составные части

Схема

Любой флюгер состоит из следующих главных частей:

  • корпуса в виде отрезка трёхдюймовой трубки длиной 13 см;
  • оси, в качестве которой можно применить гладкий арматурный стержень диаметром 10 мм при его длине 45 см;
  • крышки корпуса, в качестве которой можно приобрести обычную глухую заглушку на трубу корпуса, по центру крышки сверлится отверстие диаметром 10 мм;
  • “розы ветров”, состоящей из четырёх стальных прутков длиной по 20 см и диаметром 6 мм, которые привариваются по бокам крышки под прямым углом крест-накрест, к концам этих прутков привариваются русские или латинские буквы, указывающие названия сторон света, высота букв должна позволять хорошо видеть их с земли (примерно 70 мм), буквы можно вырезать из тонкой листовой стали;
  • флюгарки, изготавливаемой из тонкого медного листа или нержавейки.

Изготовление

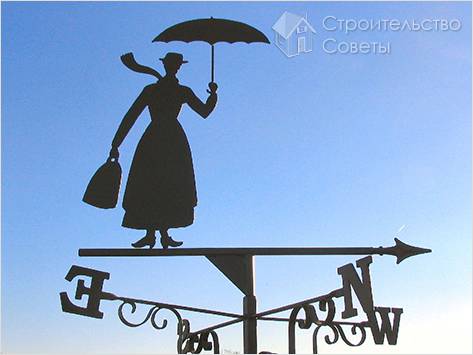

Изготовление

Изготовление флюгера осуществляется в следующей последовательности:

  1. На верхней части трубки корпуса нарезается резьба, а в нижнюю её часть плотно забивается подходящего размера подшипник (внутреннее кольцо диаметром 9 мм).
  2. Пруток для оси протачивается до получения диаметра в 9 мм. Эту операцию лучше выполнить на токарном станке, но допускается и применение наждака. В этом случае расточку необходимо выполнять очень тщательно, постоянно контролируя размер при помощи штангенциркуля с периодической примеркой в отверстие подшипника.
  3. Крышка корпуса с приваренной к ней “розой ветров” плотно навинчивается на трубку корпуса.
  4. В отверстие в крышке вставляется пруток оси до упора в подшипник, он должен плотно крепиться в кольце подшипника. Проверяется лёгкость вращения оси, от этого будет напрямую зависеть чуткость реагирования изделия на малейшее дуновение ветерка.
  5. Прямо над крышкой, для защиты корпуса от попадания влаги, приваривается небольшой колпачок, вырезанный из тонкой листовой стали.
  6. Подгоняется нужный размер оси, отрезая лишнюю длину. К оси флюгера закрепляется при помощи сварки или пайки флюгарка, которая будет определять весь его внешний вид. Флюгарка может быть самой различной оригинальной формы: знаков зодиака, животных, птиц, сказочных персонажей и так далее. Её можно изготовить самому или за небольшие деньги заказать в мастерской.

Установка на крыше

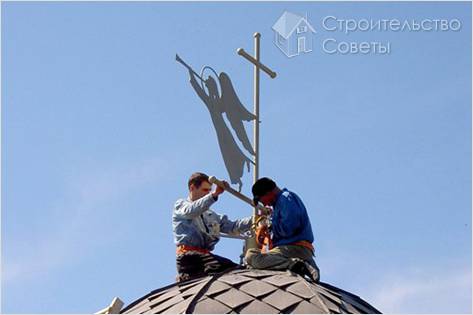

Установка на крыше

Перед установкой флюгера производится набивка корпуса солидолом или литолом. Затем, пользуясь обычным компасом, регулируется положение “розы ветров” для точного совпадения по сторонам света.

Крепление можно произвести различными удобными способами, например:

  • приварить к концу корпуса фланец круглой формы, размеры которого будут достаточны для надёжного удержания конструкции флюгера на крыше;
  • осуществление крепления при помощи плоских пластин или хомутов;
  • крепление на колпак дымохода при помощи специальных металлических полос в виде распорок.

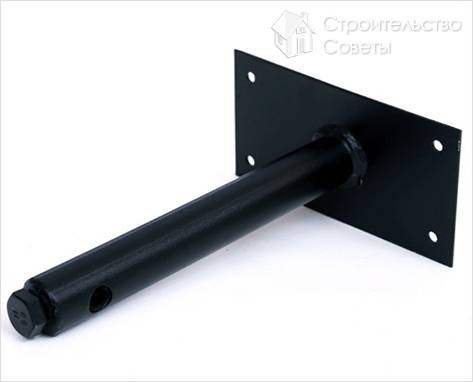

Крепление для флюгера

Для определения силы ветра на флюгер можно установить свободно качающуюся вертикальную пластинку, величина отклонения которой указывает на силу ветра.

Главное свойство хорошо изготовленного и закреплённого флюгера – непрерывное вращение вокруг оси даже при слабом дуновении ветерка.

Видео

Предлагаем вашему вниманию видеоролик, который расскажет, как можно сделать это устройство.
