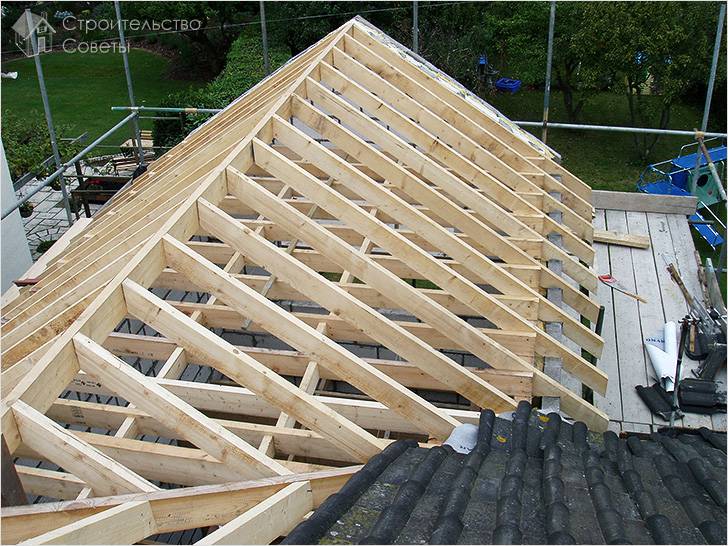

Двускатная крыша дома своими руками

Двускатная крыша своими руками

На стадии проектирования дома важно продумать все до мелочей, учитывая, сколько будет этажей, количество комнат и их назначение, какой будет фундамент. Также отдельное внимание заслуживает вопрос об изготовлении кровли. Ведь именно это сооружение позволит защитить жилую площадь от атмосферных осадков. В этой статье будет детально рассмотрен процесс строительства двускатной крыши. Также, вы убедитесь в том, что двускатная крыша своими руками – это вполне посильная задача даже для начинающих мастеров. Сразу стоит отметить, что всех деталей в тонкостях не описать, поэтому вы сможете просматривать поучительные видеоматериалы.

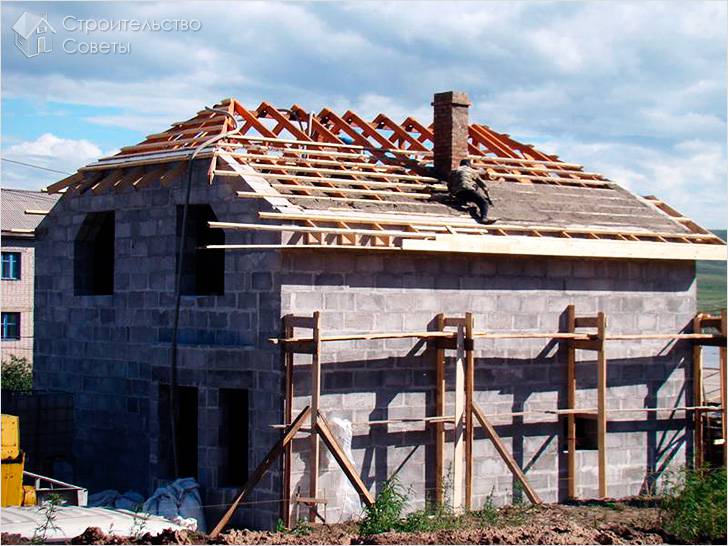

Разновидности

Разновидности

Существует несколько типов двускатных крыш:

  • асимметричная;
  • симметричная;
  • ломаная, преимущественно используется при строительстве мансарды.

Традиционным типом кровли, который чаще используется при строительстве – симметричная. В ее основе лежит равнобедренный треугольник. Что касается асимметричной, то в этом случае конек обустраивается не по центру кровли, а немного со смещением.

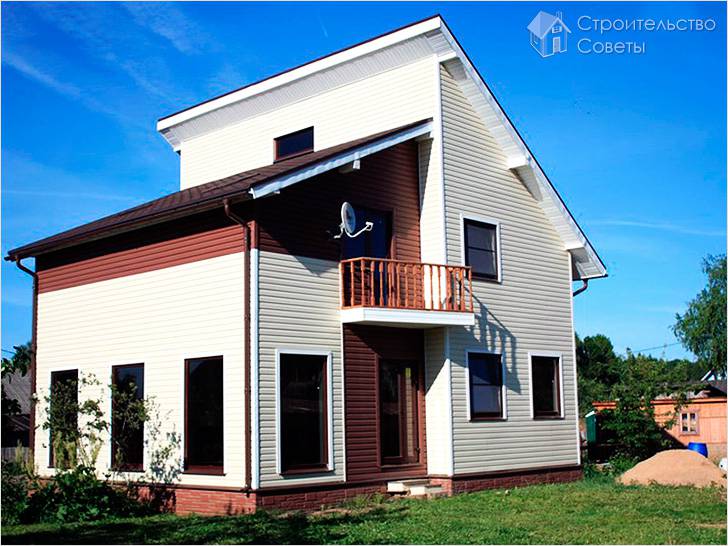

Разноуровневая крыша

Симметричная крыша выглядит оригинально и необычно, однако в таком случае на чердаке будет очень мало полезной площади.

Кроме всего прочего, существуют и другие типы крыш, которые используются редко, например, разноуровневая. В этом случае скаты образуют ломаную структуру и заканчиваются на разной высоте. Для реализации такого проекта требуется большой строительный опыт. Это касается и другого типа кровли – полувальмовой. Хотя по виду она напоминает щипцовую, края конька скошены, и она также сложна при строительстве.

Определение наклона угла ската

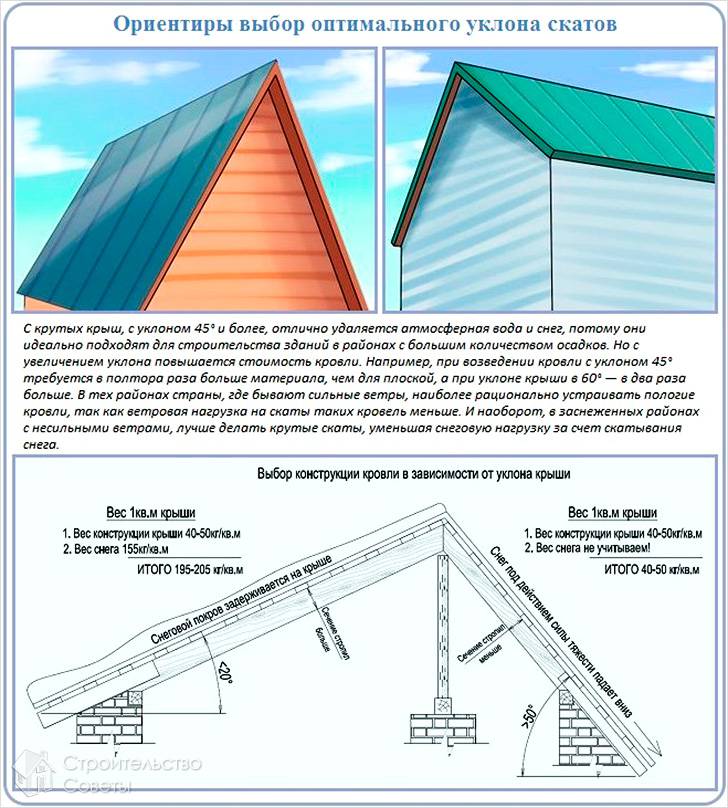

Определение наклона угла ската

Угол наклона ската измеряется в градусах. Этот показатель может варьироваться от 5 до 60º. Как видно диапазон сравнительно большой. При 5º образуется практически плоская, а при 60º очень крутая крыша. Как же определить идеальный уклон? Некоторые люди делают это так: строители поднимаются на кровлю, берут две доски и устанавливают их как стропила, а хозяин просто говорит выше или ниже.

Однако ни один профессионал в этом деле так поступать не будет. Почему? Все дело в том, что при определении угла наклона ската необходимо учитывать такие нюансы:

  • количество дождевых осадков;
  • толщину кровельного «пирога»;
  • ветровые нагрузки;
  • тип кровельного материала;
  • возможные снеговые нагрузки и т. д.

Правильно рассчитанный уклон будет выдерживать нагрузки

На определение наклона ската некоторые ограничения, своего рода, накладывает производитель того или иного кровельного материала. Так, если скопится много снега на крыше и неправильно выбран угол наклона ската, то кровельный материал может не выдержать нагрузку и деформироваться. Существуют следующие параметры для разных материалов:

  1. Шифер и черепица не меньше 20º.
  2. Профнастил – 12º и более.
  3. Двухслойное рулонное покрытие не меньше 10º, а для 3 слоев допускается уклон до 2–4º.
  4. Ондулин – минимальный уклон в 6º.
  5. Металлочерепица – не меньше 14º.

Устройство для вычисления угла наклона ската

Помимо определения угла наклона важно также рассчитать несущую способность всего каркаса. Убедитесь в том, что фундамент и стены выдержат всю нагрузку. Учитывая сложность всего процесса, зачастую, все эти расчеты доверяют профессионалам.

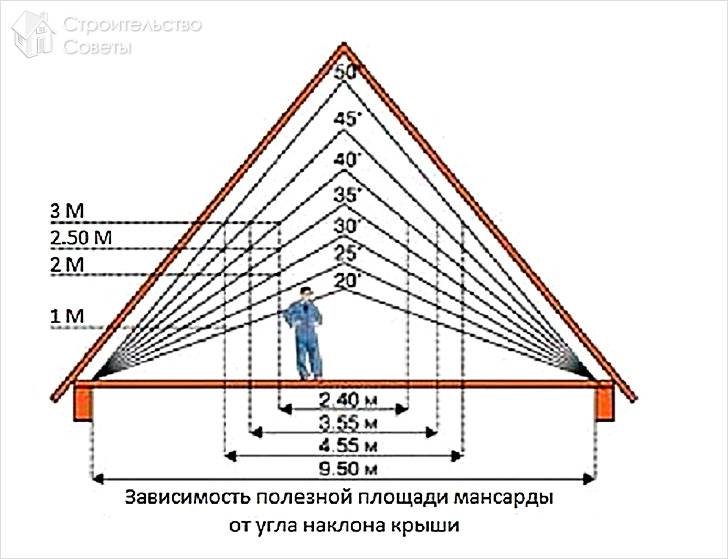

Также учтите тот факт, что определение этого показателя зависит от того, какую полезную площадь в чердачном помещении вы хотите получить. Особенно это важно, если вы планируете обустроить мансардное помещение. Ниже приводится схема:

Определение полезной площади

Основа конструкции

Основа конструкции

Двускатная крыша состоит из таких элементов:

Наличие мауэрлата позволяет равномерно распределить нагрузку кровельной конструкции на стены дома. Чаще всего он изготавливается из бруса. Что касается стропил, то подпирающие и несущие брусья устанавливаются на мауэрлат. Соединяются они коньком. Стропила необходимы также для укладки кровельного пирога, состоящего из паро- и теплоизоляции. Если говорить об обрешетке, то это также неотъемлемая часть двускатной кровли. Она необходима для укладки гидроизоляционного слоя и кровельного материала. Более того, обрешетка бывает как сплошной, так и реечной. Выбор зависит от используемого материала для кровли.

Начинаем строительство – мауэрлат

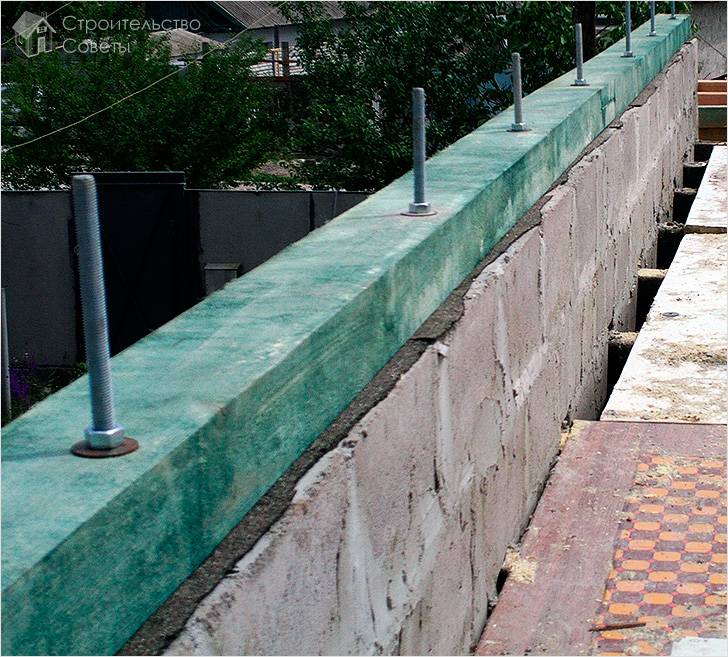

Закрепленный мауэрлат

С целью сэкономить, некоторые отказываются от этого элемента и устанавливают стропила непосредственно на армопояс, закрепляя их шпильками. Однако в таком случае крыша станет достаточно жесткой и в момент воздействия влаги она может искривиться. Таким образом, мауэрлат служит своего рода амортизатором.

Для его изготовления обычно применяется брус сечением не меньше 150×150 мм. Крепится он наверху несущих стен по всему периметру строения при помощи шпилек с цангами. При его монтаже обязательно учтите такие детали:

  • Чтобы выполнить угловые соединения подрезка осуществляется на половину толщины бруса. Также можно не выполнять ее. В место этого угол скрепляется мощными усиленными металлическими уголками.
  • Хотя достичь идеального горизонта при установке мауэрлата достаточно сложно, но, по крайней мере, следует приложить все усилия для достижения ровной плоскости. Выполнить регулировку можно при помощи шпилек, на которые одевается брус. В брусе предварительно просверливаются соответствующие отверстия. Шпильки Ø14 мм бетонируются в армопояс с шагом 1–1,5 м. Далее при помощи подставочных брусков выставляете уровень. После чего шпильки затягиваются гайкой с шайбой.
  • Также очень важный нюанс при установке мауэрлата – диагональ. Для этого следует измерить углы по диагонали. Если после измерения есть расхождения, то крыша, скорее всего, будет косой и кривой. Учитывая это, непосредственно перед креплением проведите все измерения.

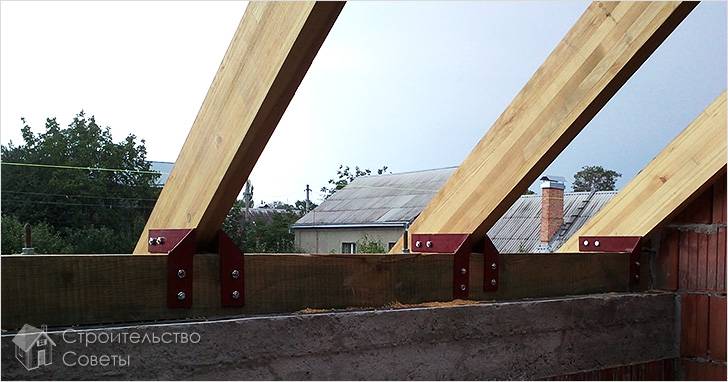

Крепление к мауэрлату

Перед тем как устанавливать брус, обработайте его антисептиком, а на армопояс обязательно положите рубероид для гидроизоляции.

Видео об установке мауэрлата:

Таким образом основа крыши заложена, можно приступать к возведению стропил.

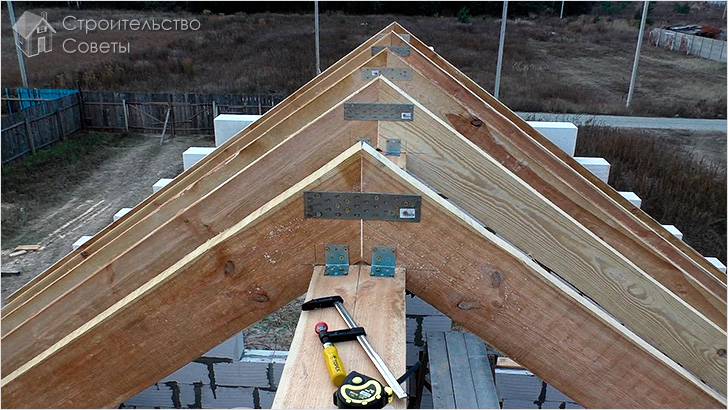

Стропильная система

Стропильная система

Стропильная система бывает двух типов:

  1. Наслонная.
  2. Висячая.

Если предусматривается внутренняя несущая стена, то выбирается наслонная система. Так, если ширина крыши не более 10 м, то потребуется одна опора, если более, то количество опор увеличивается пропорционально. Что касается висячей системы, то она применяется в тех случаях, когда внутренней несущей стены нет. Каркас будет состоять из двух поясов. Нижний, состоящий из жестко соединенных затяжек, и верхний, на который опираются стропила. По краям стропила опираются на мауэрлат.

Стропильная система на доме из бруса

Учитывая, что стыковать стропила на высоте сложно, можно соорудить специальное приспособление. Делается оно следующим образом:

  • Устанавливаете стойку по центру будущей кровли строго по вертикали. Для ее крепления используете раскосы.
  • На одной из стоек ставите отметку высоты конька. После ее переносите на все остальные стойки при помощи водяного уровня. Далее по этим отметкам отрезаете стойку.
  • Наверху стойки фиксируете накладку, которая образует выступ и место для крепления коньковой балки. В качестве накладки можно использовать доску.
  • Коньковую балку к накладке фиксируете саморезом.

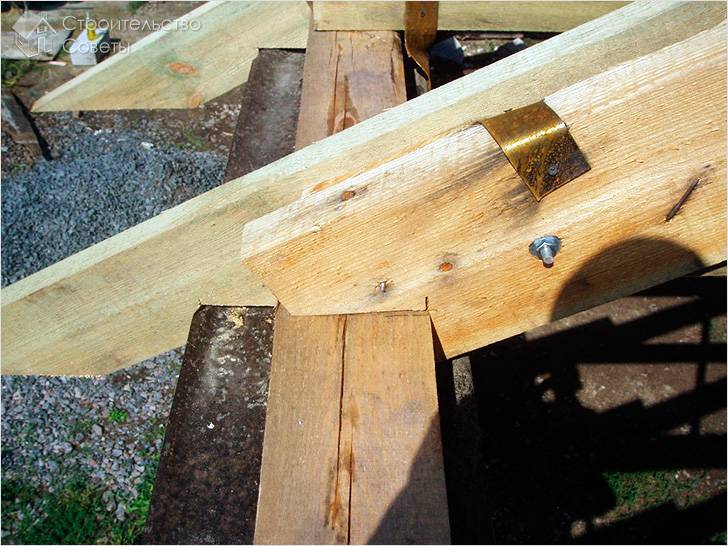

Подрезка стропил

Далее формируете стропила. Для этого измерьте длину ската и учтите выступ за мауэрлат. После отрезаете доску нужной длины и ставите ее на торец. Одна сторона на коньковую балку, а другая на мауэрлат. Как видно все предельно просто. Шаг установки в среднем равен 1 м. Сам же технологический процесс выглядит следующим образом:

  • На мауэрлате и коньковой балке производите разметку места установки стропил.
  • После устанавливаете стропила по этим меткам. В процессе работы следите за тем, чтобы конек не уводило в сторону. Для этого зафиксируйте сперва крайние стропила и между ними натяните бечевку. Она будет ориентиром для всех последующих стропил.
  • Далее устанавливаете горизонтальную перемычку практически под самым коньком. Таким образом вверху будет образовываться треугольник.

В этом видео подробнее показан процесс установки стропил:

А в этом видеоматериале, рассказывается об усилении стропил:

Как видно, весь процесс монтажа стропил сравнительно несложный. Работу можно выполнить самостоятельно.

Обрешетка

Обрешетка

Следующим этапом строительства двускатной крыши, является изготовление обрешетки. Предварительно к стропилам степлером закрепляете мембрану. Шаг обрешетки зависит от выбранного вами кровельного материала. Для обрешетки можно использовать брус 50×50 мм или доску 25×100 мм.

Здесь вы узнаете тонкости изготовления обрешетки:

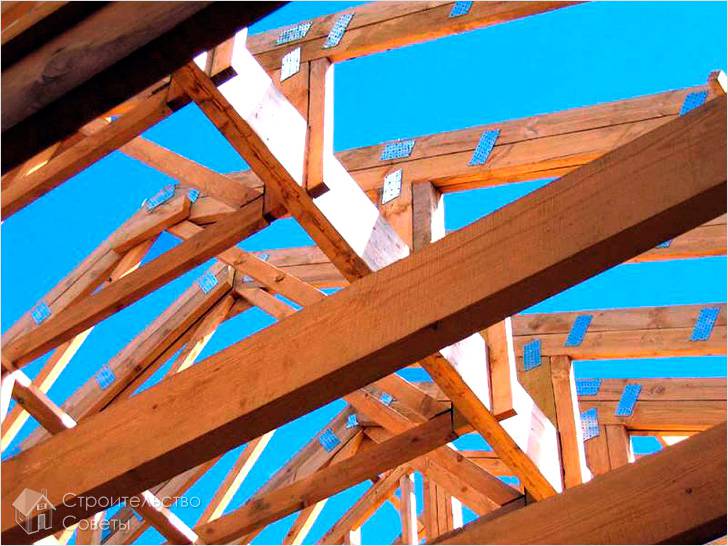

Дополнительные элементы

Дополнительные элементы

При обустройстве крыши также имеются и другие узлы, которые необходимо сделать качественно:

  • Конек. В верхней точке крыши соединяются два ската стропильной системы, образуя тем самым конек.
  • Кобылки. Если длины стропильной ноги не хватает для образования свеса, то используется отрезок доски (кобылка), которая будет продолжением стропил. Сечение этой доски будет меньшим сечением стропильной ноги. Более того это устройство позволяет сделать монтаж стропил облегченным.
  • Свес. Этот узел отводит от стены дождевую воду. Соответственно стены не так сильно мокнут. В большинстве случаев, свес выступает от стены на 40 см.
  • Лежень. Это устройство позволяет равномерно распределить нагрузку стоек кровли за счет монтажа горизонтального бруса на внутреннюю стену. Обычно для лежня используется брус 150×150 мм или 100×100 мм.
  • Стойки. Этот элемент призван передавать нагрузку от конька на внутреннюю несущую стену. Стойки также изготавливаются из такого же бруса что и лежень.
  • Затяжка. Благодаря этому элементу стропильные ноги не разъедутся под общим весом конструкции. Затяжки образуют треугольник в стропильной системе.
  • Подкосы. Используется он для той цели, чтобы нагрузку от стропильных ног передавать на несущий элемент. В результате установок подкосов, образуется конструкция, которая называется фермой. Благодаря этому конструкция кровли сможет выдерживать нагрузку даже при больших пролетах.

Помните о том, что для каждого из перечисленных элементов следует использовать хвойную породу дерева. Более того они должны подвергаться обработке антисептиком против гниения.

В этом видео рассказывается о технологии изготовления свеса крыши:

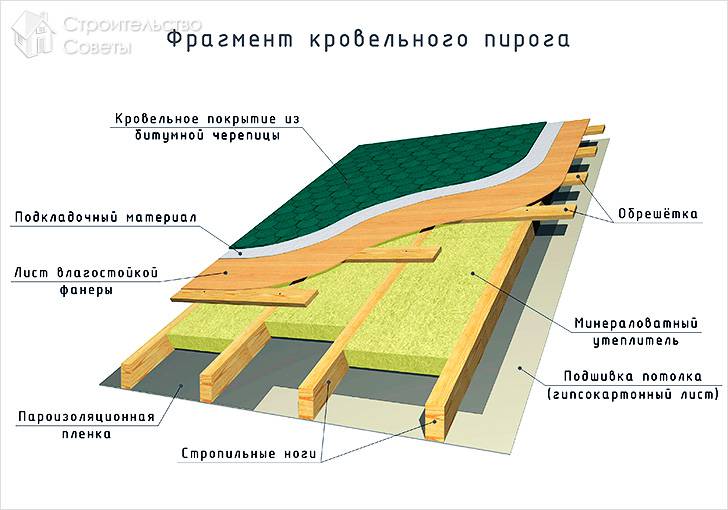

Кровельный пирог

Кровельный пирог

Когда каркас двускатной крыши готов, остается сделать кровельный пирог. Первым слоем укладывается пароизоляционный материал. Его главная задача предотвратить проникновение влаги на теплоизоляцию. Для этого можно использовать пергамин или пароизолирующую пленку. Укладка этого рулонного материала начинается снизу-вверх внахлест до 150 мм. Крепление пароизоляции осуществляется к стропильной системе при помощи строительного степлера или небольших гвоздиков с шляпками.

Далее укладывается теплоизоляционный слой. В качестве утеплителя может использоваться такой материал:

  • Минеральная вата.
  • Пенополистирол.
  • Пенопласт.

Следующий слой – гидроизоляция. Изготавливается она, для предотвращения попадания влаги внутрь кровельного пирога.

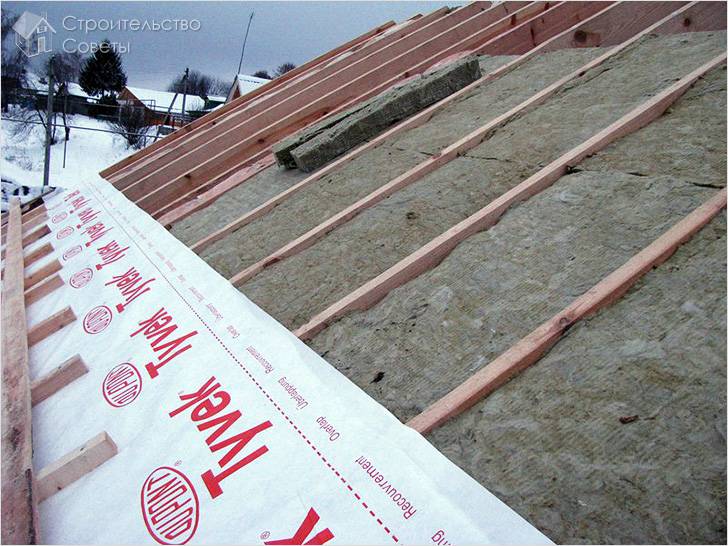

Изготовление кровельного пирога

Кроме всего прочего важно позаботиться о достаточном проветривании кровли. Так, чтобы выводить конденсат, который образуется из-за испарений снизу, а также из-за проникновения извне в кровельном пироге необходимо сделать специальные зазоры. Зазор достаточно сделать до 5 см. Если этого не предпринять, то скапливаемый конденсат со временем может спровоцировать образование грибка и плесени.

Подробней о технологии изготовления кровельного пирога, смотрите здесь — "Особенности кровельного пирога".

После этого остается осуществить внутреннюю отделку крыши и наружную. Ниже предлагаем вам материалы, в которых подробнее рассказывается о технологии монтажа того или иного кровельного материала:

Так, мы рассмотрели с вами особенности технологии монтажа двускатной крыши. Надеемся, что этот материал поможет вам.

Фото

Двускатная крыша

Висячие стропила

Двускатная крыша на доме из бруса

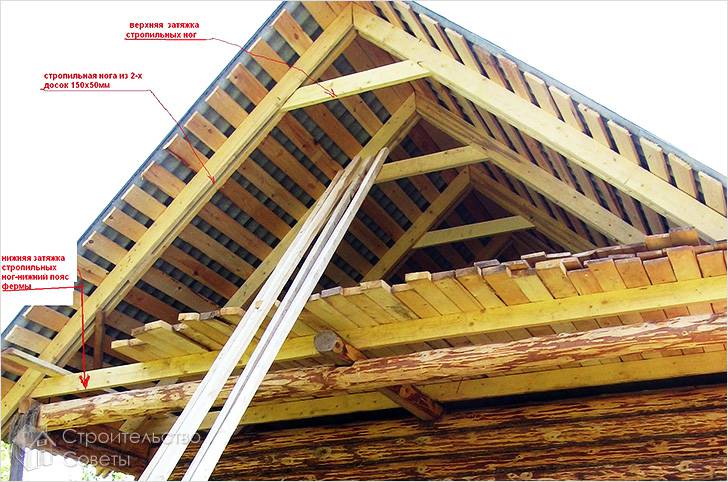

Устройство крыши

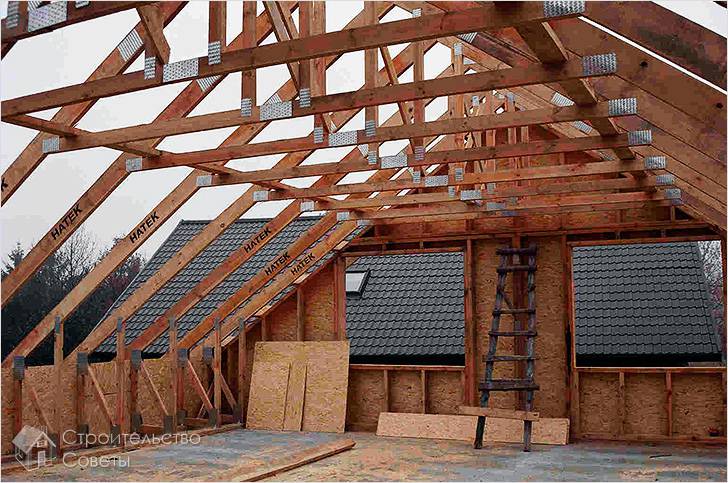

Стропильная система двускатной крыши

Фиксация стропил

Чертежи

Конструкция скатной крыши

Схема наслонных стропил

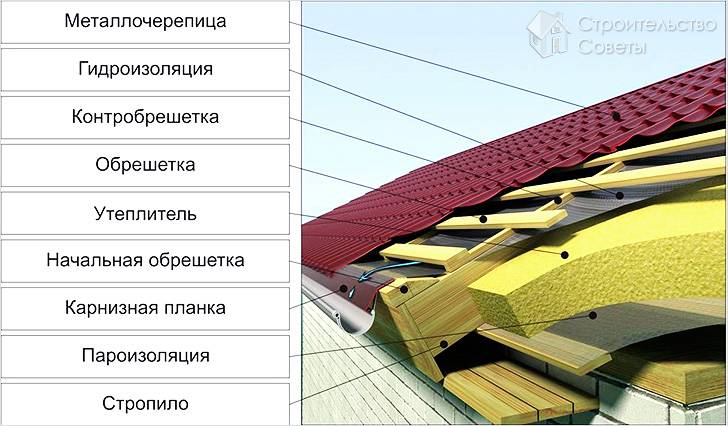

Схема кровельного пирога

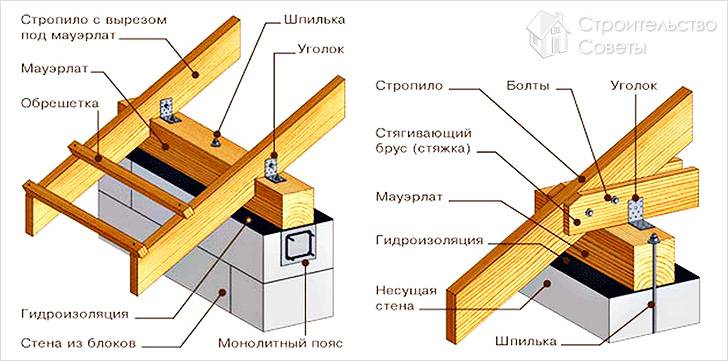

Схема крепления стропил

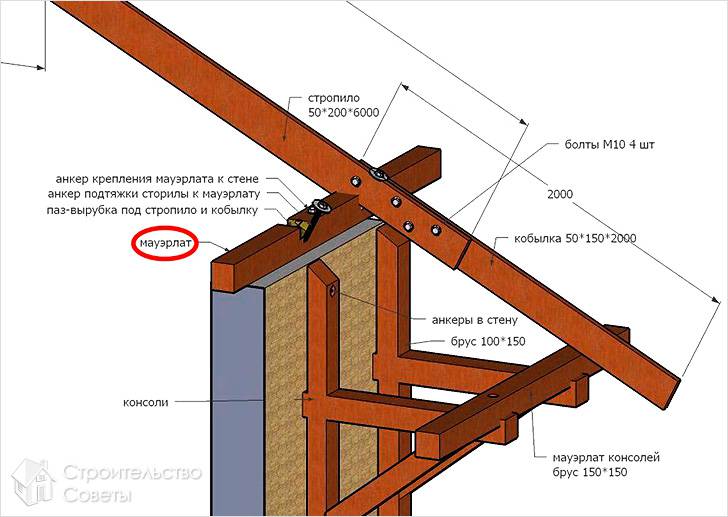

Схема крепления мауэрлата

Схема двухскатных крыш

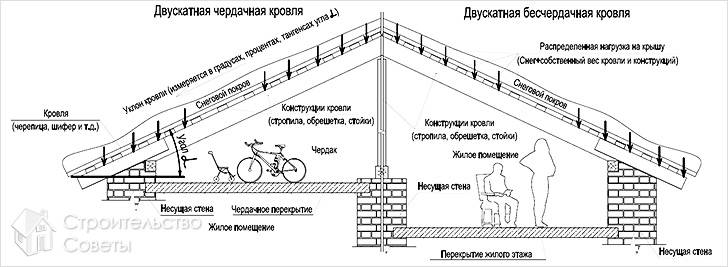

Схема чердачной и безчердачной кровли

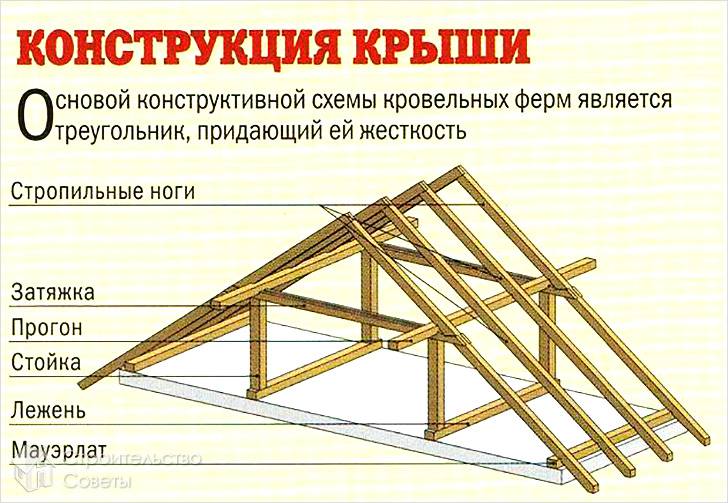

Конструкция крыши
