Если вы работаете с центробежными насосами, роторными агрегатами или любыми машинами, где требуется герметизация вращающегося вала, то встреча с торцевыми уплотнениями неизбежна. Торцевые уплотнения BT-AR / 301 — это один из вариантов механических торцевых уплотнений, на который стоит обратить внимание, когда важны надежность, простота монтажа и широкая область применения. В этой статье разберем, из чего состоит такое уплотнение, где и как его правильно использовать, какие проблемы могут возникнуть и как их решить.
Я постараюсь объяснять без лишнего техничного жаргона, но и не упростить до состояния “работает или нет”. Поговорим о конструкции, материалах, установке и обслуживании так, чтобы вы могли принять взвешенное решение — оставлять стандартное уплотнение или переходить на BT-AR / 301.
- Что такое торцевое уплотнение BT-AR / 301?
- Основные элементы конструкции
- Технические характеристики и область применения
- Преимущества и ограничения
- Где применяют BT-AR / 301
- Список типичных областей применения
- Установка: пошаговый чек-лист
- Советы по аккуратной установке
- Обслуживание и диагностика неисправностей
- Как выбрать уплотнение под свои условия
- Практические рекомендации и финальные советы
- Заключение

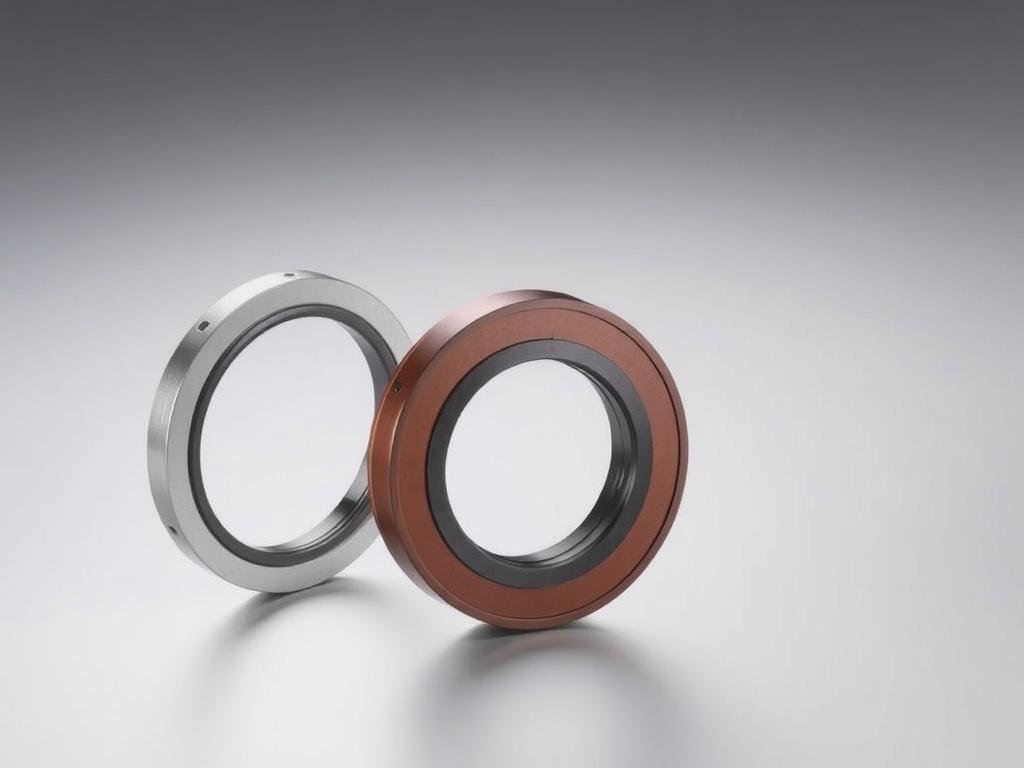

Что такое торцевое уплотнение BT-AR / 301?
Торцевое уплотнение — это устройство, обеспечивающее герметичность между вращающимся валом и неподвижной частью корпуса, предотвращающее утечку рабочей жидкости. Обозначение BT-AR / 301 обычно указывает на конкретную серию или модификацию уплотнений: рассчитанную на стандартные промышленные условия, совместимую с широким перечнем рабочих сред и выполненную в универсальном габарите.
Главная особенность подобных моделей — удобство при установке и замене. Многие производители закладывают в схему уплотнения элементы, которые упрощают сервис: сменные торцовые кольца, модулируемая пружина и эластомерные детали, доступные в разных компаундах для работы с агрессивными средами.
Основные элементы конструкции
Любое торцевое уплотнение состоит из пары рабочих торцовых поверхностей — подвижной и неподвижной — а также вспомогательных деталей: корпуса, пружины или сбалансированной системы, манжеты на вал, сепаратора и уплотнительных колец. В BT-AR / 301 эти элементы собраны так, чтобы обеспечить стабильный контакт торцов и минимальный износ при типичных режимах работы.
Материалы рабочей пары чаще всего комбинируют: твердое кольцо из карбида кремния или керамики и мягкое — из углерода или графита. Корпус и монтажные детали обычно из нержавеющей стали, а эластомеры подбираются под рабочую среду — FKM для нефтехимии, EPDM для воды и пара, NBR для масел и т.д.
Технические характеристики и область применения
BT-AR / 301 предназначено для работы в диапазоне типичных давлений и температур, характерных для насосов и технологических линий. Это делает их подходящими для водоснабжения, отопления, химического и пищевого производства, а также нефтепереработки в тех случаях, когда материал уплотнений совместим с рабочей средой.
Важно помнить: выбор конкретной модификации зависит от скорости вала, давления, температуры и наличия абразивов в среде. Для агрессивных или абразивных сред потребуются специальные материалы. Но сама конструкция BT-AR / 301 рассчитана на универсальность, что упрощает логистику запасных частей на предприятии.
Преимущества и ограничения
Почему инженеры выбирают такого рода уплотнения? Причин несколько: простота замены, высокая ремонтопригодность, широкий выбор материалов и хорошая совместимость с разнообразными насосами. Это делает BT-AR / 301 удобным решением для типичных промышленных задач.
С другой стороны, есть ограничения. Механические торцовые уплотнения чувствительны к режимам с большим содержанием абразива, к значительной нерегулярности подачи и к проблемам с выравниванием вала. В таких случаях потребуется усиленная защита или другая конструкция уплотнения.
| Параметр | Преимущества | Ограничения |
|---|---|---|
| Установка | Универсальный монтаж, удобство замены | Требует аккуратной регулировки, особенно при замене |
| Материалы | Возможность выбора компаунда для среды | Неправильный подбор приводит к быстрому износу |
| Сервис | Хорошая ремонтопригодность, доступность запасных частей | Нужны навыки для диагностики и восстановления |
Где применяют BT-AR / 301
Эти уплотнения можно встретить в системах водоснабжения и канализации, в технологических насосах химических производств, в пищевом оборудовании, а также в топливных и масляных магистралях. Их выбирают, когда требуется надежность при умеренных нагрузках и при возможности быстрой замены при плановом обслуживании.
При выборе важно сверяться с рекомендациями производителя насоса: не все корпуса допускают любую модификацию уплотнения, а также разные валы и фланцы требуют соответствующих адаптеров. BT-AR / 301 обычно поставляется с набором адаптирующих колец, но проверка совместимости обязательна.
Список типичных областей применения
- Центробежные насосы холодного и горячего водоснабжения
- Насосы для химических реагентов (при подборе спец. материалов)
- Системы отопления и конденсатоотводчики
- Технологические линии пищевой промышленности (при использовании пищевых компаундов)
Установка: пошаговый чек-лист
Ни одно качественное уплотнение не будет работать правильно после небрежной установки. Вот упрощенный чек-лист, который поможет избежать типичных ошибок. Следуйте инструкциям производителя и соблюдайте аккуратную сборку.
Пункты чек-листа описаны коротко, но каждый из них важен: небольшая царапина на валу или неправильная посадка манжеты способна сократить срок службы уплотнения в несколько раз.
- Остановите и обесточьте агрегат, слейте рабочую среду и предотвратите случайный запуск.
- Осмотрите вал: поверхность должна быть чистой, без заусенцев и крупной коррозии. При необходимости примените пасту для полировки.
- Проверьте посадочные места корпуса и фланцы на чистоту и отсутствие деформаций.
- Соберите уплотнение «сухой» сборкой, без перекосов. Нанесите рекомендованный смазочный состав на торцы при первом запуске, если это предусмотрено.
- Установите уплотнение на вал и закрепите согласно моментам затяжки из инструкции производителя.
- Перед подачей давления выполните холостой прогрев и контроль на утечки при низком давлении.
- Запланируйте первый сервисный осмотр через короткий период работы — это позволит вовремя заметить ранний дефект.
Советы по аккуратной установке
Избегайте перекоса при посадке неподвижного кольца. Не тяните уплотнительную манжету на вал с применением грубой силы — это приводит к растяжению и последующей потере уплотняющих свойств. Если вала выступает коррозия, замените деталь или обработайте поверхность до требуемой чистоты.
При монтаже следите за чистотой: попадание частиц между торцами приведет к преждевременному износу. Лучшее — устанавливать уплотнение в чистом помещении или подготовленной зоне на производстве.
Обслуживание и диагностика неисправностей
Регулярный осмотр и своевременная диагностика позволяют продлить срок жизни уплотнения. Чаще всего проблемы проявляются утечкой, повышенным шумом или перегревом корпуса. Разберем типичные симптомы и действия по их устранению.
Ниже — таблица с типичными неисправностями, причинами и простыми решениями. Это не замена детальным инструкциям производителя, но поможет быстро сориентироваться и принять решение о дальнейших действиях.
| Симптом | Возможная причина | Рекомендация |
|---|---|---|
| Постоянная капля-утечка | Износ торцовой пары или неправильная установка | Заменить торцовые кольца, проверить посадку и чистоту |
| Интенсивный износ резиновых деталей | Несовместимость эластомера с рабочей средой | Подобрать другой компаунд, заменить манжету |
| Шум и вибрация | Нарушение выравнивания вала, износ подшипников | Проверить подшипники и выравнивание, при необходимости отбалансировать ротор |
| Перегрев корпуса | Нехватка смазки, сухой трение торцов | Остановить агрегат, проверить систему смазки, заменить поврежденные торцы |
Как выбрать уплотнение под свои условия
Выбор уплотнения — не вопрос моды, а расчета. Нужно учесть температуру, давление, химический состав среды, скорость вала и наличие абразива. BT-AR / 301 хорош в универсальных задачах, но ключ к успеху — правильный подбор материалов и конфигурации под конкретную задачу.
Ниже — практическая таблица критериев, которые стоит пройти перед покупкой или заменой уплотнения. Это уменьшит риск ошибочного выбора и незапланированных простоев.
| Вопрос | Что учесть |
|---|---|
| Какая рабочая среда? | Определить кислотность, агрессивность, наличие растворителей и абразивов |
| Температура и давление | Убедиться, что материалы уплотнения подходят под эти условия |
| Скорость вала | Проверить лимиты по периферийной скорости для выбранной торцовой пары |
| Доступность сервиса | Оценить, насколько просто заменить детали и есть ли запасные части |
Практические рекомендации и финальные советы
Небольшой набор рекомендаций, который пригодится в жизни: держите на складе комплект сменных торцовых колец и манжет, фиксируйте моменты затяжки и условия первого запуска в журнале, назначьте ответственного за проведение первого осмотра после установки. Это простые действия, но они снижают риск аварии и удешевляют эксплуатацию.
Если вы сомневаетесь в материале или конфигурации, обратитесь к поставщику с описанием среды и условий — задания по совместимости часто решаются подбором правильного компаунда эластомера и материала торцовой пары. Небольшая консультация сейчас сэкономит вам время и деньги позже.
Заключение
Торцевые уплотнения BT-AR / 301 — практичное решение для широкого круга задач: они универсальны, ремонтопригодны и удобны при замене. Но как и любое техническое изделие, они нуждаются в правильном подборе и аккуратной установке. Успех эксплуатации зависит не только от модели, но и от материалов, условий работы и культуры обслуживания на предприятии.
Если вы планируете внедрять BT-AR / 301 в оборудование, начните с точного описания рабочей среды и условий, подготовьте место для аккуратной установки и держите в запасе ключевые сменные детали. Это позволит минимизировать простои и максимально использовать преимущества этой серии уплотнений.
