Отопление газом дома — виды, способы, достоинства и недостатки

Каким может быть газовое отопление

Для отопления можно использовать два вида газа — магистральный и сжиженный. Магистральный газ под определенным давлением подается по трубам к потребителям. Это единая централизованная система. Сжиженный газ может поставляться в баллонах разной емкости, но обычно в 50 литровых. Также его заливают в газгольдеры — специальные герметичные емкости для хранения этого вида топлива.



Примерная картина по стоимости отопления разными видами топлива

Более дешевое отопление — с использованием магистрального газа (не считая подключения), применение сжиженного газа лишь чуть дешевле чем использование жидких видов топлива. Это общая статистика, но конкретно надо считать по каждому региону — цены отличаются значительно.

Водяное отопление

Традиционно в частных домах делают водяную систему отопления. Она состоит из:

• источника тепла — в данном случае — газового котла;
• радиаторов отопления;
• труб — соединяющих котел и радиаторы;
• теплоносителя — воды или незамерзающей жидкости, которая движется по системе перенося тепло от котла.

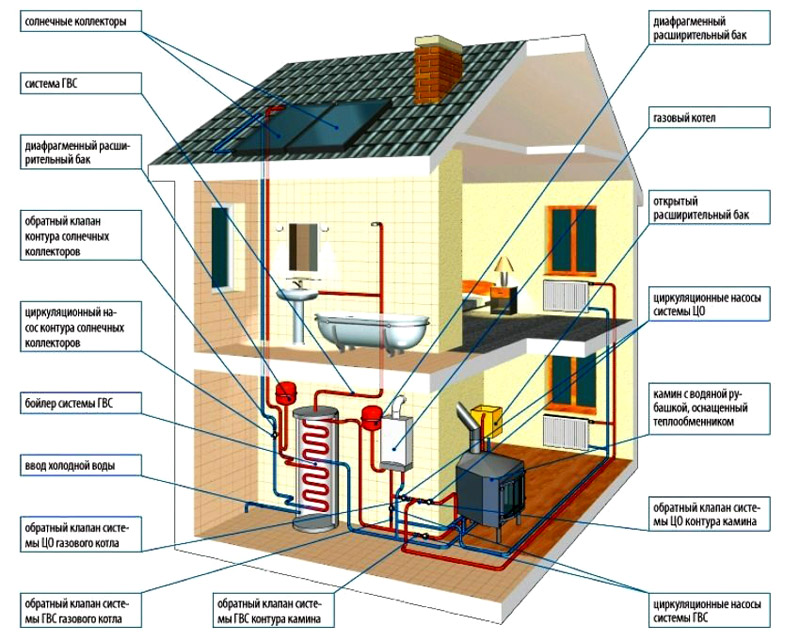

Схема водяного газового отопления для частного дома

Это самое общее описание системы водяного газового отопления частного дома, ведь есть еще немало дополнительных элементов, обеспечивающих работоспособность и безопасность. Но схематично — это основные компоненты. В данных системах котлы отопления могут быть на природном или сжиженном газе. Некоторые модели напольных котлов могут работать с двумя этими видами топлива, причем есть такие, которые даже не требуют замены горелки.

Воздушный (конвекторный) обогрев

Кроме того сжиженный газ также может использоваться как топливо для специальных конвекторов. В этом случае помещения отапливают нагретым воздухом, соответственно отопление — воздушное. Не так давно на рынке появились конвектора которые могут работать от сжиженного газа. Они требуют перенастройки, но могут работать и на этом виде топлива.

Газовые конвекторы хороши, если надо быстро поднять температуру в помещении. Они начинают прогрев помещения сразу после включения, но также быстро он перестают греть — как только выключаются. Еще один недостаток — они сушат воздух и выжигают кислород. Потому в помещении требуется хорошая вентиляция, зато нет необходимости ставить радиаторы и сооружать трубопровод. Так что и в этом варианте есть свои плюсы.

Как выбрать газовый котел

Нужно сразу отметить, что говоря газовое отопление, все-таки имеется в виду, что производится нагрев теплоносителя газом. А вот в роли теплоносителя чаще всего выступает вода. По каким параметрам выбирают газовые котлы:

1. По мощности. Котлы малой мощности (до 65кВт) и средней мощности (до 1700кВт) – идеальный выбор для системы отопления частного дома. При Советском Союзе расчет мощности газового котла производился по формуле 1кВт мощности на 10кв.м. площади. Однако для большего удобства можно посмотреть на сайте производителя котлов специальные калькуляторы для расчета мощности котлов, которые учитывают особенности региона, площадь дома, высоту потолков, количество этажей и прочие параметры. Сверху лучше добавить еще 20% мощности на случай непредвиденных ситуаций.
2. Котлы могут быть одно- и двухконтурными. Одноконтурные агрегаты применяются только для отопления. Если вам необходим еще и подогрев горячей воды – выбирайте двухконтурный котел. Сразу определите потребность в горячей воде: если она не больше 15л в минуту с температурой до 30С, достаточным вариантом станет компактный и удобный котел проточного типа. Если же горячая вода нужна в полном объеме, то оптимальным вариантом станет покупка котла с бойлером. Бойлер может создать запас горячей воды объемом от 50л до 200л.
3. Напольный или настенный. Напольные котлы отличаются большими габаритами, устанавливаются на пол и спокойно могут справиться с самыми большими по площади помещениями. Обычно для установки напольного котла выделяют отдельное небольшое помещение. Современные настенные котлы могут справиться с обогревом помещений площадью до 300кв.м., отличаются компактными размерами и могут быть установлены непосредственно на кухне на стену.
4. Тип горелки. Котел с атмосферной горелкой требует устройства традиционной дымоотводящей системы. Эти модели характеризуются небольшим КПД, но и простотой эксплуатации и недорогой стоимостью. Агрегаты с турбированной горелкой в конструкции имеют электрическую турбину для принудительного вентилирования камеры сгорания. У таких систем выше КПД и они не зависят практически от перепадов давления газа.

Кроме этого, при выборе котла стоит обратить внимание на материал, из которого сделан теплообменник – чугун или сталь. Чугун долговечнее, но тяжелее

Имеет значение и возможность регулировки мощности: плавная или двухступенчатая. Однозначно ответить, какой котел лучше невозможно без знаний конкретных условий эксплуатации.

По компоновке

• Напольные не ограничены по весу и мощности, могут иметь долговечный и весьма массивный чугунный теплообменник.

Напольные котлы — решение для больших домов

• Настенные не могут быть слишком тяжёлыми, ещё не так давно их мощность ограничивалась 25-ю кВт. Но технология совершенствуется и конденсационным газовым котлом мощностью в 50 кВт уже никого не удивишь. Теплообменники изготавливают лёгкими: из меди, нержавеющей стали и алюминиевых сплавов. Они служат меньше чугунных, но эффективней, обходятся дешевле, не боятся механических и гидравлических ударов.

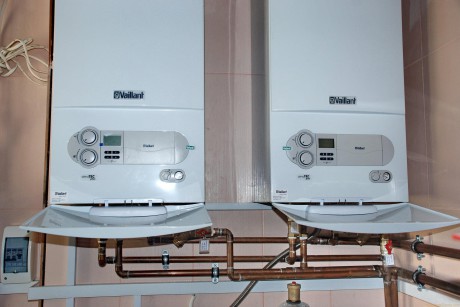

Настенный котёл компактен, если мощности одного не хватит, их можно повесить несколько, собрав так называемый каскад

По функциональным возможностям

• Одноконтурные котлы обслуживают только систему отопления, для горячего водоснабжения (ГВС) в систему встраивают ёмкостной водонагреватель косвенного подогрева (бойлер).
• Двухконтурные могут осуществлять раздельный подогрев теплоносителя и горячей воды. Оснащены отдельным от отопительного теплообменником меньшей мощности, предназначенным для ГВС, либо встроенным бойлером.

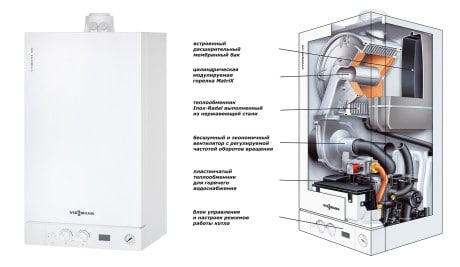

В этот современный двухконтурный котёл, помимо отдельного теплообменника для ГВС, встроен расширительный бак и вентилятор турбонаддува

По типу тяги

• В котлах с естественной тягой продукты сгорания удаляются за счёт естественной тяги дымохода, который в обязательном порядке должен выходить на крышу.
• В котлах с принудительной тягой (турбо, наддувные) подача свежего воздуха и дымоудаление осуществляется принудительно, с помощью вентилятора. Коаксиальный либо раздельный дымоход можно вывести прямо через наружную стену на улицу. Такое решение упрощает и нередко удешевляет установку оборудования, особенно при реконструкции зданий, не имеющих вертикального дымохода. Ещё один несомненный плюс — в процессе горения не используется кислород из помещения.

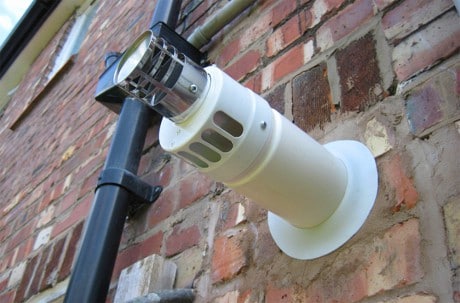

Коаксиальную трубу дымоудаления и воздухозабора надувного котла можно вывести из наружной стены в любом месте

Виды газовых котлов

Следует знать, что у котлов есть несколько классификаций. Каждый вид по своему имеет право на существование и будет хорошо обеспечивать отопление газом частного дома.

Одноконтурные и двухконтурные

Одноконтурные котлы предназначены исключительно для обогрева и каких-либо других функций не выполняют. Приобретаются в том случае, если у вас нет необходимости нагрева горячей воды напрямую от газового котла.

Такие котлы работают напрямую на систему отопления. Так же могут использоваться для нагрева бойлера косвенного нагрева, который в свою очередь используется для обеспечения дома горячей водой

Двухконтурные газовые котлы идеально подходят как для обогрева помещений, так и для нагревания воды. Следует учесть, что двухконтурные котлы не всегда эффективны для нагрева воды. Обычно хватает только на одну активную точку. Если вы, допустим, пойдете в душ и кто-то решит помыть посуду, то принимать вы уже будете холодный душ. Следует учитывать это при покупке.

Настенные и напольные

Настенные котлы безопасны и автоматизированы, но работают зачастую только на одном виде газа – природном. (Есть модели, в которых можно поменять горелку и они будут работать и на сжиженном газе). Их можно устанавливать на кухнях, так как он имеет меньший, по сравнению с напольным, размер.

Мощность настенных котлов зачастую ограничена 35-40 квт. Поэтому если вы хотите сделать газовое отопление в большом доме, то придется либо ставить два настенных котла в каскадном режиме работы, либо устанавливать напольный котел.

Напольные котлы пособны отапливать огромные помещения, так как имеют большую мощность. Они универсальны в плане потребления топлива: подойдёт природный, сжиженный, магистральный газ. Бывают энергозависимыми и независимыми. Зачастую используют чугунный теплообменник. За счет своего исполнения имеют КПД ниже, чем у настенного, но при этом более долгий срок службы.

Конвекционные и конденсационные

Газовые конвекционные котлы – это устройства стандартного типа, использующее только энергию сгорания топлива. Такие агрегаты имеют простое устройство и относительно недорогую стоимость.
Главной проблемой конвекционного прибора является образование на теплообменнике конденсата, состоящего из воды и кислот. Способ борьбы с выпадением росы – это поддержание высокой температуры в теплообменнике, а для этого температура теплоносителя в обратке должна составлять не менее 60 градусов. Из отопительных приборов с котлами данного типа разрешается использовать настенные радиаторы, регистры и конвекторы. Систему теплый пол и внутрипольные приборы с конвекционным агрегатом не совмещают, поскольку они будут ноги не греть, а обжигать.

Конденсационные агрегаты не всегда целиком используют свою энергию, которая производится в процессе сгорания топлива. Они превращают в тепло энергию конденсации водяных паров

Для конденсационного котла важно, чтобы у теплообменника была низкая температура, как и у обратки. Типично схема газового теплоснабжения в частном доме с теплоагрегатом данного типа выглядит следующим образом: под окнами располагают радиаторы и монтируют систему теплые полы, для которых используют обратку батарей отопления, где теплоноситель отдает последнее тепло.

При отоплении частного дома при помощи газового оборудования пользуются котлами:

• с естественной циркуляцией – они отбирают из помещения воздух в открытую горелку и отводят продукты сгорания, направляя их в общую вентиляцию. Для их установки требуется отдельное помещение площадью не менее 4 «квадратов» с широкой дверью и окном;
• с принудительной циркуляцией. В этом случае с целью поддержания горения воздух забирается с улицы, туда же отводятся продукты горения через отдельный воздуховод. Котел разрешается монтировать даже в жилом помещении.

Преимущества и недостатки отопления частного дома с использованием газового котла

Плюсы:

• Цена доступная.
• Безопасность. Даже простые модели оборудования комплектуются электронным блоком управления и защитными системами. Чувствительные приборы непрерывно мониторят состояние системы, при возникновении нештатных ситуаций блокируют агрегат. За владельцем остаются только регулировки нагрева.
• Размеры. Агрегаты компактны, особенно настенные модели. Даже котлы средней мощности и выше, которые нужно устанавливать в отдельном помещении, можно разместить в маленькой комнате.
• Экономичность. Агрегаты могут отапливать здания, двухконтурные котлы – нагревают рабочую среду системы отопления и подготавливают ГВ для бытовых нужд.
• Независимость. Чтобы не зависеть от поставщика, можно установить на участке газгольдер.
• Экологичность. Газ при сгорании выделяет минимум вредных веществ, все они уходят по дымоходу. Твердых продуктов сгорания нет.

Минусы:

• необходимо собирать документацию и согласовывать ее в профильных инстанциях;
• для среднемощных и высокомощных агрегатов необходима котельная с эффективной вентиляционной системой, дымоходом, отдельным входом с улицы, автоматика, контролирующая давление, температуры, отсутствие протечек, модели с горелкой атмосферного типа характеризует повышенная пожароопасность;
• перепады давления топлива в магистрали чреваты выходом из строя оборудования, некоторые современные агрегаты имеют системы защиты от этого фактора;
• большинство модификаций – энергозависимы.

Нормы для котельной в частном доме

Котельная в частном доме юридически не является «котельной».
Юридически мы проектируем не котельную, а «теплогенераторную». А котел в частном доме вовсе не котел, а «индивидуальный источник теплоснабжения», т.к. его мощность меньше 100 кВт и тем более меньше 360 кВт, которые регламентирует СП 89.

Согласно СП 89 п. 3.1– Котельная это всегда здание или комплекс зданий.

Согласно СП 60.13330.2012 п. 6.6.2 – теплогенераторы – автоматизированные котлы, рассчитанные для индивидуального теплоснабжения зданий до 360 кВт.

Поэтому СП 89 «Котельные установки», который все считают за основной документ, никаким образом не относится к котельным в частном доме. Его область применения в зданиях от 3000 м2 (от 360 кВт). Любые ссылки на этот норматив незаконны.

Основные требования к котельным в 2022 году:

СП 281.1325800.2016 – требования к помещению котельных (раздел 5);

СП 41-104-2000 – более ранняя версия СП 281 с более жесткими требованиями (раздел 4);

СП 31-106-2002 – требования к размещению оборудованию котла (п.6.2- 6.3) и насосных групп (п.4.4.8);

СП 7.13130.2013 – требования к выходу дымохода на кровле (п. 5.10-5.24);

СП 402.1325800.2018 – требования к размещению газового оборудования в кухне и котельной;

СП 124.13330.2012 – требования к тепловой сети, если котельная находится в отдельном здании (например, бане или гараже).

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества. Это важно в тех регионах, в которых свет отключают часто.

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Однотрубная разводка

В обиходе эту схему называют «ленинградкой». Она предполагает транспортировку рабочей среды по одной трубе. Батареи коммутируют последовательно.
Преимущества:

• расходы на покупку труб минимальны;
• оперативный монтаж;
• число стыков в структуре минимально, это уменьшает риск появление течи.

Минусы:

• однотрубная структура лимитирована по количеству радиаторов – значительные площади согреть нельзя;
• если отключить несколько батарей, соседних котлу, изменятся температуры всех элементов системы;
• батареи прогреваются не одинаково: радиаторы рядом с котлом – сильно, дальние – слабее.

Двухтрубное подключение

Подача горячей рабочей жидкости производится по одной трубе, возврат охлажденной – по другой. Преимущества:

• равномерность обогрева: во все батареи поступает жидкость одинаковой температуры;
• если отключить радиаторы, нагрев основной структуры останется стабильным;
• в систему можно включить большее число радиаторов (количество зависит от способности пропускать жидкость), в сравнении с однотрубной схемой.

Минусы:

• в 2 раза увеличиваются расходы на закупку труб;
• усложняется монтаж.

Открытый тип

Схема двухтрубной системы отопления открытого типа.

В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.

Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую металлическую ёмкость.

Готовый расширительный бак под СО открытого типа.

По мере необходимости в бак добавляют воду. Для этого:

• устанавливают краны и соединяют систему с водопроводом;
• доливают теплоноситель через открывающийся люк.

Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.

Закрытый тип

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.

Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.

В герметичных конструкциях можно использовать антифризы или гликоли.

Схема двухтрубной системы отопления закрытого типа.

В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.

Самотёчные схемы

Самотёчные (гравитационные) системы работают за счёт законов физики. При нормальном атмосферном давлении, будучи нагретой до 50оС, вода имеет плотность 988 кг/м3, а при 85оС — 968 кг м3.

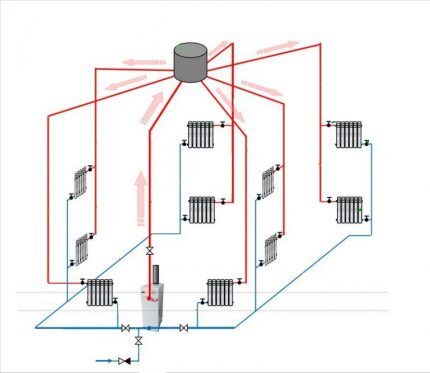

Схема двухтрубной гравитационной системы открытого типа.

В отопительном контуре горячая вода (более лёгкая) поднимается по трубам, а остывший в радиаторах теплоноситель движется вниз, возвращаясь в котел по «обратке». Циркуляционный насос не используется.

Преимущества самотёчных систем:

• редкие случаи завоздушивания – низкая скорость теплоносителя медленно выдавливает воздух в расширительный бак;
• долгий срок службы из-за отсутствия циркуляционного насоса и мембранного расширительного бака, которые имеют ограниченный ресурс;
• использование дешёвого теплоносителя (воды) – при утечках не придётся покупать антифриз;
• саморегуляция – при снижении температуры воздуха в здании, вода в системе охлаждается быстрее, что увеличивает скорость циркуляции, повышая температуру в помещениях.

Независимость от электричества позволяет эксплуатировать систему в дачных домах, где часто отключают электроснабжение, а также устанавливать твердотопливные котлы – при отключении циркуляционного насоса, котёл не закипит и не взорвётся.

Самотёчные системы обладают и рядом недостатков:

• невысокий перепад давления вынуждает использовать трубы больших диаметров (до 75-100 мм) в стояках и до 50 мм в подающих ветвях;
• максимальная длина контура – 30 м;
• долгий разогрев после включения, вызванный медленным движением теплоносителя;
• трубопроводы укладывают под углом к горизонту, а расширительный бачок нельзя выносить за пределы отапливаемого помещения, что влияет на привлекательность интерьера;
• не подходят для зданий выше 3 этажей.

Как итог, самотёчные системы предпочтительны:

• в местности с перебоями в электрообеспечением;
• для помещений, где не важен внешний вид конструкции;
• для загородных домов не выше 7-9 метров;
• для котлов на твёрдом топливе (уголь, дрова, брикеты), которые нельзя остановить мгновенно при отключении электричества.

Байпас с циркуляционным насосом.

Часть недостатков устраняют, установив в разрыв подающей трубы байпас с насосом. В обычном режиме теплоноситель нагнетается в систему циркуляционным насосом, при отключении электричества поток направляется по открытой трубе самотёком.

Схемы с принудительной циркуляцией

(Повтор). В системе с принудительной циркуляцией может быть использована все та же схема двухтрубной системы отопления закрытого типа.

В системах с принудительной циркуляцией обязательно установлен насос: в составе котла или вынесенный. Монтаж проводят перед котлом в трубе обратки, где температура теплоносителя минимальна.

Насос даёт схеме преимущества:

• прогрев радиаторов происходит быстро, так как скорость теплоносителя повышается;
• мощные насосы позволяют создавать большие по протяжённости контуры;
• все радиаторы имеют примерно одинаковую температуру;
• в закрытых системах допустимо использовать антифриз, который не замёрзнет и не разорвёт систему при продолжительных отключениях;
• трубопроводы не требуют устройства уклонов;
• используются трубы меньшего диаметра, что сокращает расходы.

Недостатки:

• частые случаи завоздушивания из-за быстрой скорости перемещения теплоносителя;
• энергозависимость – понадобится установка мощных блоков автономного питания;
• высокая цена мощных и внутрикотловых насосов.

Внимание! Для систем с твердотопливными котлами обязательно предусматривают источник бесперебойного питания. Котёл невозможно быстро остановить и при отсутствии циркуляции происходит перегрев теплоносителя, его закипание и взрыв теплообменника.

Предпочтительное использование:

• большие по площади строения с протяженными контурами отопления;
• местность с качественным электроснабжением или дома с резервированием электричества.

Большинство современных видов двухконтурных систем используют принудительную циркуляцию.

Два технологических решения двухтрубной схемы отопления частного дома с газовым котлом напольным или настенным

• Попутная схема. Иначе ее называют схемой Тихельмана. В ней рабочая жидкость течет по системе параллельно. Радиаторы нагреваются равномерно.
• Тупиковая схема. Рабочая среда течет в разные стороны. Батареи прогреваются неравномерно.

Горизонтальная и вертикальная система отопления дома от газового котла

Это условная градация схем, которая рассматривает положение труб. В 1-этажных зданиях реализуют горизонтальную. На объектах от двух этажей и выше – вертикальная схема.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

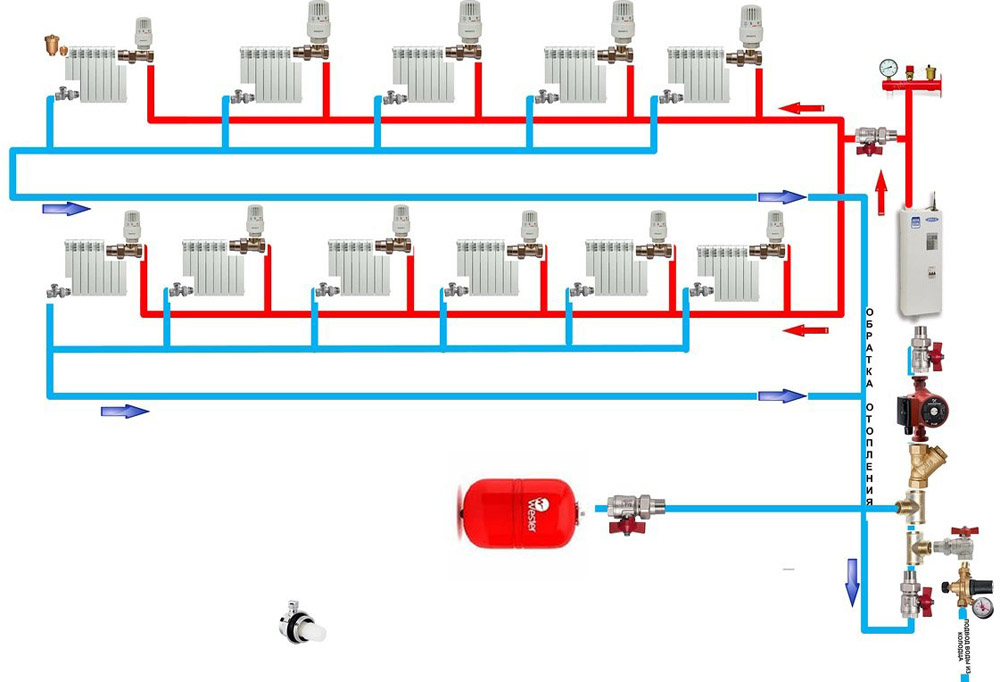

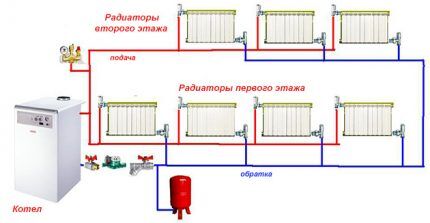

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Верхняя или нижняя разводка

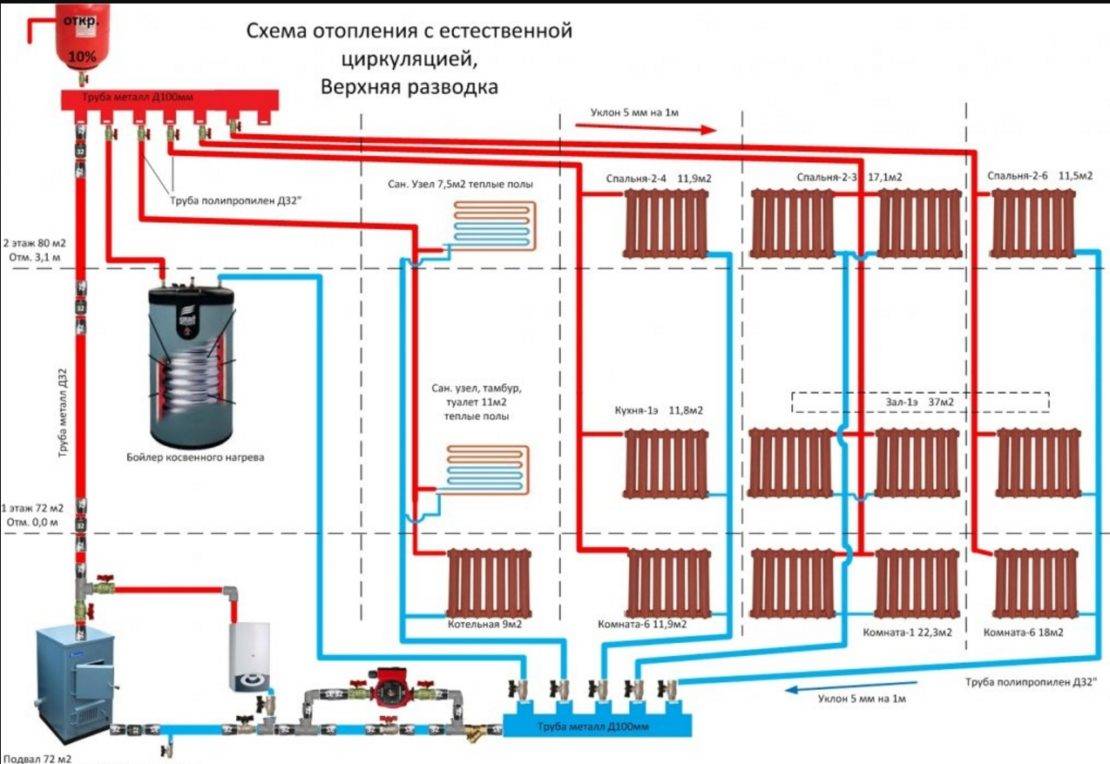

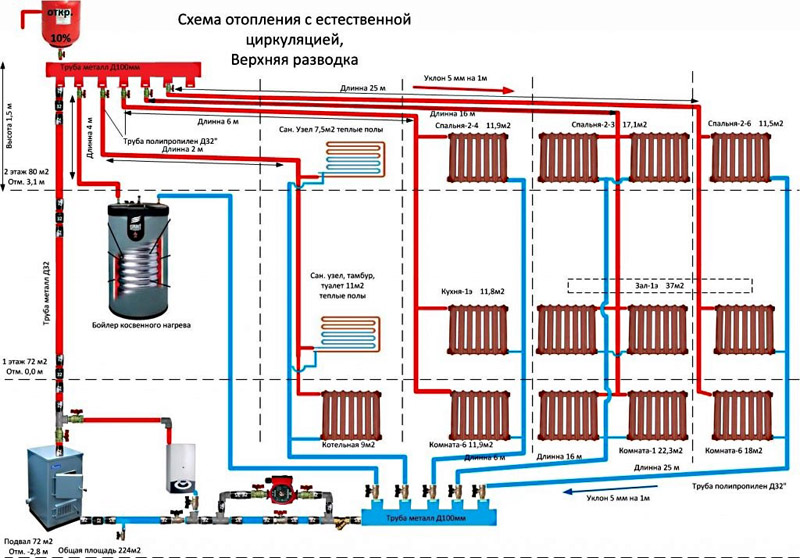

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества	Недостатки
Разница в давлении позволяет использовать большое количество радиаторов	Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения	Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление	Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк	Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых	Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

• трубопроводы можно скрыть в полу или стенах;
• не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
• установив коллекторы, можно организовать систему «тёплый пол».

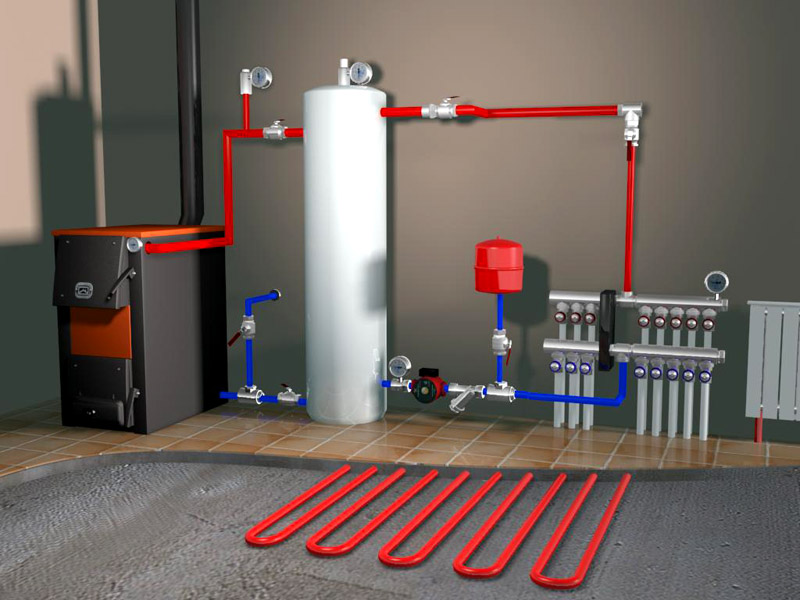

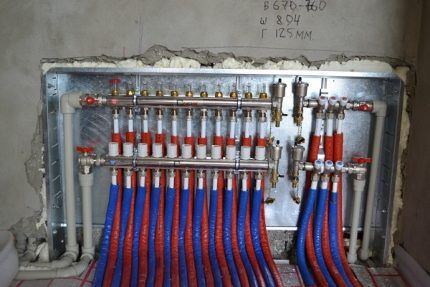

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

• большое количество сварных и муфтовых соединений;
• требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
• часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Какой вид разводки выбрать

Выбор схемы построения зависит от предполагаемых условий эксплуатации:

1. В зданиях выше 2-х этажей монтируют отопление с главными стояками по вертикальной схеме.
2. В местности с частыми или продолжительными отключениями электричества отдают предпочтение гравитационным системам с энергонезависимыми котлами.
3. Для больших по площади объектов обустраивают системы с принудительной циркуляцией, построенные по горизонтальному типу разводки. Наиболее подходящая схема в – петля Тихельмана.
4. Для самостоятельного исполнения неопытные пользователи выбирают тупиковую разводку с несколькими плечами.
5. При заливке труб в пол желательно остановиться на лучевой схеме с коллекторами на каждом этаже – при аварийном разрыве трубы можно отключить 1 радиатор, отсрочив затратный ремонт со вскрытием полов.
6. Небольшие дачные домики, бани и подсобные помещения оборудуют по тупиковой схеме.

Каждый конкретный случай должен рассматриваться индивидуально, учитывая достоинства и недостатки видов и типов систем отопления.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
• стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т.п;
• планировку помещений – реализуема ли разводка по периметру;
• дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
• бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка — надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или гидравлическую стрелку, чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м2 не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого прибора в коллекторном шкафу;
• эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
• универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Как правильно сделать отопление в доме от газового котла

Принципиальных схем несколько

С естественной циркуляцией

Самотечные структуры базируются на физических качествах рабочей жидкости: у нагретой – плотность меньше, у остывшей – больше.
С естественной циркуляцией За счет этого холодный теплоноситель вытесняет из агрегата горячий, который поднимается по стояку, наполняет трубопровод и батареи. Чтобы рабочая жидкость не застаивалась, котел размещают как можно ниже, а трубы монтируют под небольшим уклоном. Достоинства:

• простота установки, единственная сложность – обеспечить уклон труб.
• энергонезависимость;
• бесшумная работа;
• большой ресурс – до 30 лет без капремонта.

Минусы:

• лимит по длине контуров – не более 30 метров;
• необходимо регулярное обслуживание – чистка от засоров, периодическая промывка системы.

Важно! Если пользователь не хочет привязывать систему отопления к электричеству, можно купить и установить механическую автоматику. Как монтировать двухтрубную систему отопления в частном доме, рассказано в видео

С принудительной циркуляцией

Движение среды обеспечивают насосы. Это разрешает реализовывать любые схемы: на одну и две трубы, нижний и верхний ход теплоносителя. Помпа преимущественно устанавливается перед агрегатом, что обуславливает прямую прокладку труб. Минус схемы – в склонности к завоздушиванию. Система должна быть постоянно подключена к электросети, если на территории часты перебои подачи электроэнергии, потребуется генератор. Обратите внимание! Автоматика газового агрегата отопления и циркуляционный насос нуждаются в значительных объемах электроэнергии. Аккумуляторный блок БП не сможет обеспечить оборудование. Стабильное резервное питание может создать только генератор.

Комбинированная

В ней комбинируются два типа циркуляции: естественная и принудительная. Трубы монтируются под небольшим углом. Помпа подключается через байпас. Циркуляционный насос включается только при необходимости быстро прогреть помещения, в рабочем режиме система функционирует за счет естественной циркуляции.
Правильная котельная для газового агрегата

Водяной теплый пол

Эта низкотемпературная система в последние десятилетия стремительно набирает популярность. Она более экономична в сравнении с радиаторным отоплением, водяной контур под бетонную стяжку можно прокладывать из пластиковых труб. Рабочая среда разогревается в среднем до + °C, этого достаточно, чтобы в помещении было комфортно:

• Если водяной пол планируется нагревать газовым котлом, потребуется установка смесительного узла для понижения температуры теплоносителя с +60 °C до оптимальных значений.
• Если к агрегату можно подключить комнатный датчик температуры, то возможны более точные настройки.
• Чтобы увеличить эффективность водяного пола, нужно использовать дополнительные компоненты и схемы.
• Лучше для каждого контура прокладывать отдельную трубу, желательно, чтобы она была цельной, без соединений отрезков.
• Для теплого пола лучше использовать очищенный теплоноситель, следовательно, нужно устанавливать в контурах фильтры.

Водяное отопление частного дома своими руками, схемы и особенности монтажа

Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.

Принцип организации отопления загородного дома

Организация система однотрубного отопления частного дома своими руками

Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.

Это следует знать! Нельзя предусмотреть подачу теплоносителя к конкретному устройству. Если нужно выполнить ремонтные работы радиатора, прекращается подача тепла во всем доме.

Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.

Принцип устройства однотрубной системы с принудительной подачей

Схема двухтрубной системы отопление в частном доме своими руками

Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.

Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.

Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.

Схема двухтрубной системы отопление

Схема водяного отопления двухэтажного дома

Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома. При этом важными характеристиками являются потери давления и расход жидкости.

Схема отопления 2-х этажного дома с верхней подачей теплоносителя

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.

Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.

Подключение коллектора с насосом

Что надо знать о вентиляции котельной

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается.

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Монтажные рекомендации

Агрегаты с мощностью от 30 кВт размещают в котельной с обязательным соблюдением следующих требований:

• котельную можно размещать в подвальных помещениях, площадь комнаты – не менее 4 кв.м., потолки – не ниже 2,5 метра;
• в помещении должен быть дверной проемом, шириной не менее 0,8 м и окна, площадью 0,3 кв.м на каждые 10 кв.м.;

В видео перечислены грубые ошибки монтажа оборудования и их последствия

• для агрегатов с естественной тягой нужна вентиляционная система у потолка, расчет размера отверстия делается из пропорции: 8 кв. см на 1 кВт мощности;
• диаметр дымохода зависит от мощности котла, рассчитывается по формуле;
• дымохода должен иметь цилиндрическую форму, располагаться на полметра выше конька, иметь люки для прочистки;
• в помещении обязательно должен быть датчик-анализатор наличия в воздухе газа, целесообразно коммутировать его с сигнализацией;
• лучше заливать в систему подготовленный теплоноситель;
• включать котел на полную мощность только в особых случаях, когда без этого невозможно обойтись;
• перед началом отопительного сезона нужно обязательно очистить агрегат;
• если в доме установлено много излучателей тепла, двухтрубную схему реализовывать не рекомендуется;
• контролировать резьбовые соединения и швы сварки.

Схема подключения настенного газового котла и процесс объяснены в видео

Рекомендации по выбору и монтажу труб

Чтобы смонтировать отопление частного дома своими руками, сперва необходимо решить, какие трубы для этого выбрать. На современном рынке предлагается несколько видов металлических и полимерных труб, пригодных для устройства отопления частных домов:

•  стальные;
• медные;
• из нержавеющей стали;
• полипропиленовые (ППР);
• полиэтиленовые (PEX, PE-RT);
• металлопластиковые.

Магистрали отопления из обыкновенного «черного» металла считаются пережитком прошлого, поскольку более всего подвержены коррозии и «зарастанию» проходного сечения. Кроме того, самостоятельно выполнить монтаж из таких труб нелегко: нужны хорошие навыки сварочных работ, чтобы осуществлять герметичную стыковку. Тем не менее, некоторые домовладельцы по сей день используют стальные трубопроводы, когда устраивают автономное отопление дома.

Медные или нержавеющие трубы – отличный выбор, только больно уж дорогой. Это надежные и долговечные материалы, не боящиеся повышенного давления и температуры, так что при наличии средств эти изделия однозначно рекомендованы к применению. Медь стыкуется посредством пайки, что тоже требует кое-каких навыков, а нержавейка – с помощью разборных или прессовых фитингов. Предпочтение следует отдавать последним, особенно при скрытой прокладке.

Совет. Для обвязки котлов и прокладки магистралей в пределах котельной лучше всего использовать любой вид металлических труб.

Дешевле всего вам обойдется отопление из полипропилена. Из всех видов ППР труб надо выбирать те, что армированы алюминиевой фольгой либо стекловолокном. Низкая цена материала – единственный их плюс, поскольку монтаж отопления из полипропиленовых труб – дело достаточно сложное и ответственное. Да и по внешнему виду полипропилен проигрывает остальным пластмассовым изделиям.

Стыки трубопроводов ППР с фитингами осуществляются пайкой, причем проверить их качество не представляется возможным. Когда при пайке прогрев был недостаточен, соединение обязательно потечет впоследствии, если же его перегреть, то расплывшийся полимер наполовину перекроет проходное сечение. Причем увидеть это во время сборки не удастся, огрехи дадут знать о себе позже, при эксплуатации. Второй существенный недостаток – большое удлинение материала во время нагрева. Чтобы избежать «сабельных» изгибов, трубу надо крепить на подвижных опорах, а между концами магистрали и стеной оставлять просвет.

Рекомендация. Не стоит замоноличивать изделия из полипропилена в стяжку пола или стробах стен. Особенно это касается мест соединения труб.

Куда проще сделать своими руками отопление из полиэтиленовых или металлопластиковых труб. Хотя цена этих материалов выше, чем полипропилена. Для новичка они наиболее удобны, так как стыки здесь выполняются достаточно просто. Трубопроводы можно закладывать в стяжку или стену, но с одним условием: соединения должны быть сделаны на прессовых фитингах, а не разборных.

Металлопластик и полиэтилен используется как для открытой прокладки магистралей, так и скрытой за любыми экранами, а также при устройстве водяных теплых полов. Недостаток труб из материала PEX – в его стремлении вернуться в первоначальное состояние, отчего проложенный коллектор отопления может выглядеть слегка волнистым. Полиэтилен PE-RT и металлопластик такой «памяти» не имеют и спокойно изгибаются как вам нужно. Подробнее о выборе труб рассказано в видеоролике:

Рекомендации по выбору и подключению радиаторов

Обычный домовладелец, зайдя в магазин отопительной техники и увидев там широчайший выбор различных радиаторов, может сделать вывод, что подобрать батареи для своего дома не так-то легко. Но это первое впечатление, на самом деле их разновидностей не так уж много:

• алюминиевые;
• биметаллические;
• стальные панельные и трубчатые;
•  чугунные.

Примечание. Есть еще дизайнерские приборы водяного отопления самых разнообразных видов, но они дороги и заслуживают отдельного подробного описания.

Секционные батареи из алюминиевого сплава имеют наилучшие показатели теплоотдачи, недалеко от них ушли и биметаллические обогреватели. Разница меж теми и другими в том, что первые сделаны целиком из сплава, а вторые имеют внутри трубчатый стальной каркас. Это сделано с целью использования приборов в централизованных системах теплоснабжения высотных домов, где давление может быть довольно высоким. Поэтому устанавливать биметаллические радиаторы в частном коттедже не имеет смысла вообще.

Следует отметить, что монтаж отопления в частном доме выйдет дешевле, если приобрести стальные панельные радиаторы. Да, их показатели теплоотдачи меньше, чем у алюминиевых, но на практике вы вряд ли ощутите разницу. Что касается надежности и долговечности, то приборы успешно прослужат вам не менее 20 лет, а то и более. В свою очередь, трубчатые батареи стоят значительно дороже, в этом отношении они ближе к дизайнерским.

Стальные и алюминиевые приборы отопления объединяет одно полезное качество: они хорошо поддаются автоматическому регулированию с помощью термостатических вентилей. Чего не скажешь о массивных чугунных батареях, на которые ставить такие вентили бессмысленно. Все из-за способности чугуна долго нагреваться, а затем какое-то время сохранять тепло. Также из-за этого снижена скорость прогрева помещений.

Если затрагивать вопрос эстетики внешнего вида, то предлагающиеся ныне чугунные ретро-радиаторы гораздо красивее любых других батарей. Но и стоят они баснословных денег, а недорогие «гармошки» советского образца МС-140 подойдут разве что для дачного одноэтажного дома. Из вышесказанного напрашивается вывод:

Для частного дома покупайте те приборы отопления, которые вам нравятся больше всего и устраивают по стоимости. Просто учтите их особенности и верно подберите по размерам и тепловой мощности.

5 типичных ошибок во время монтажа

Конечно же, выполняя монтаж системы отопления, можно допустить гораздо больше пяти огрехов, но мы выделим 5 наиболее вопиющих, могущих привести к плачевным последствиям. Вот они:

• неправильный выбор источника тепла;
• ошибки в обвязке теплогенератора;
• неверно выбранная система отопления;
• небрежный монтаж самих трубопроводов и арматуры;
• неправильная установка и подключение приборов отопления.

Котел недостаточной мощности – одна из типичных ошибок. Она допускается при подборе агрегата, призванного не только обогревать помещения, но и готовить воду на нужды ГВС. Если не учесть дополнительную мощность, необходимую для нагрева воды, теплогенератор не будет справляться со своими функциями. В результате теплоноситель в батареях и вода в системе ГВС не нагреется до нужной температуры.

Детали обвязки котла играют не только функциональную роль, но и служат целям безопасности. Например, установка насоса рекомендуется на обратном трубопроводе перед самым теплогенератором, вдобавок на байпасной линии. Причем вал насоса должен находиться в горизонтальном положении. Другая ошибка – установка крана на участке между котлом и группой безопасности, это делать категорически недопустимо.

Важно. При подключении твердотопливного котла нельзя ставить насос перед трехходовым клапаном, а только после него (по ходу теплоносителя).

Расширительный бак берется объемом 10% от общего количества воды в системе. При открытой схеме он ставится в самой верхней точке, при закрытой – на обратном трубопроводе, перед насосом. Между ними должен располагаться грязевик, смонтированный в горизонтальном положении пробкой вниз. Настенный котел присоединяется к трубопроводам посредством американок.

Когда система отопления выбрана неверно, вы рискуете переплатить за материалы и монтаж, а потом понести дополнительные затраты, чтобы довести ее до ума. Чаще всего ошибки встречаются при устройстве однотрубных систем, когда на одну ветвь пытаются «навесить» более 5 радиаторов, которые потом не греют. К огрехам при монтаже системы относится несоблюдение уклонов, некачественные соединения и установка не той арматуры.

Например, на входе в радиатор ставится термостатический вентиль либо обычный шаровой кран, а на выходе – балансировочный вентиль для настройки системы отопления. Если же производится монтаж труб к радиаторам в полу или стенах, то их надо обязательно утеплить, чтобы теплоноситель не остывал по дороге. При стыковке полипропиленовых труб надо скрупулезно придерживаться времени нагрева паяльником, чтобы соединение вышло надежным.
