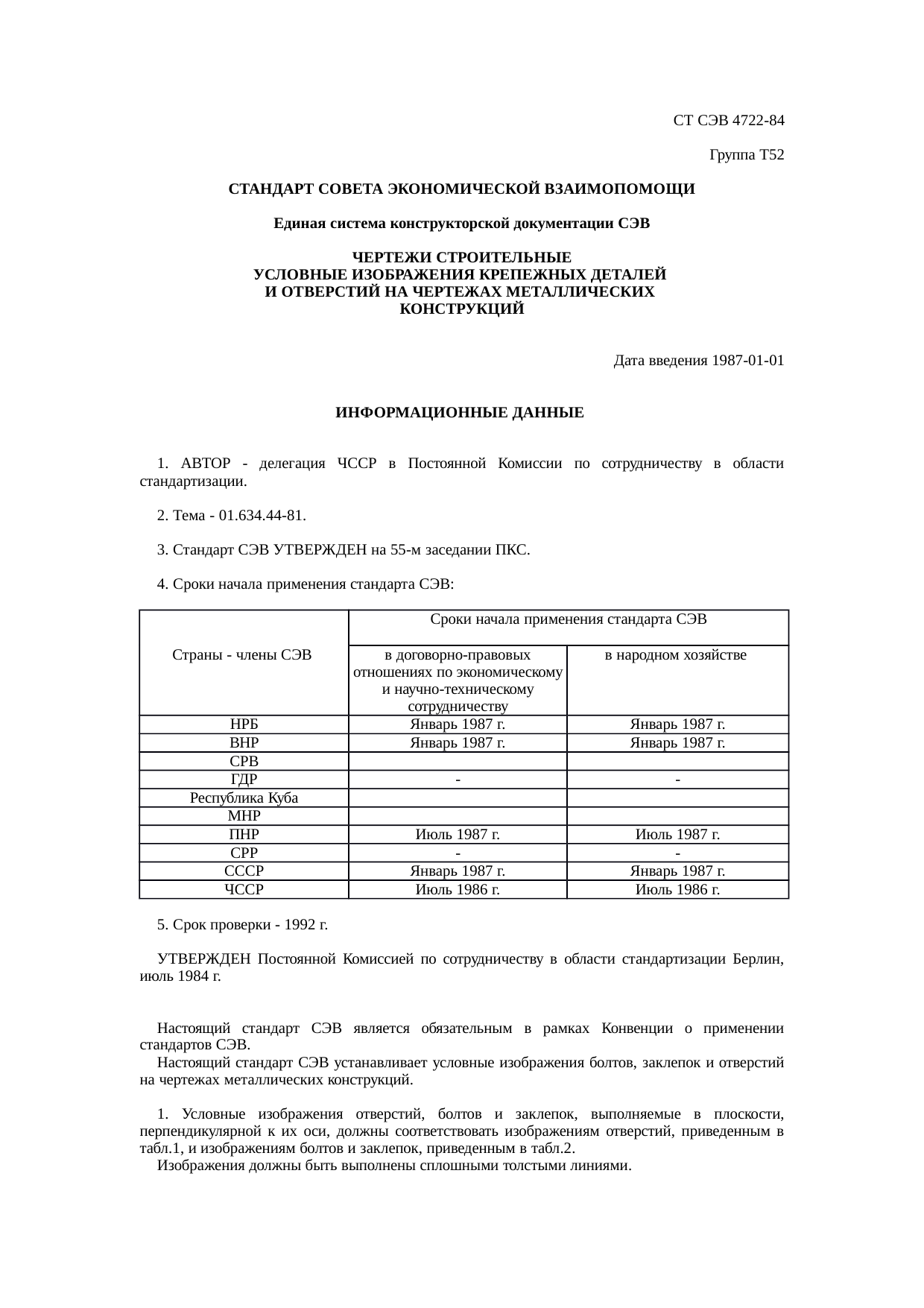

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ |
СТАНДАРТ СЭВ |
СТ СЭВ 4722-84 |
|
Единая система конструкторской документации СЭВ ЧЕРТЕЖИ СТРОИТЕЛЬНЫЕ Условные изображения крепежных деталей и отверстий на чертежах металлических конструкций |
Группа Т52 |
Настоящий стандарт СЭВ устанавливает условные изображения болтов, заклепок и отверстий на чертежах металлических конструкций.
1. Условные изображения отверстий, болтов и заклепок, выполняемые в плоскости, перпендикулярной к их оси, должны соответствовать изображениям отверстий, приведенным в табл. 1, и изображениям болтов и заклепок, приведенным в табл. 2.
Изображения должны быть выполнены сплошными толстыми линиями.

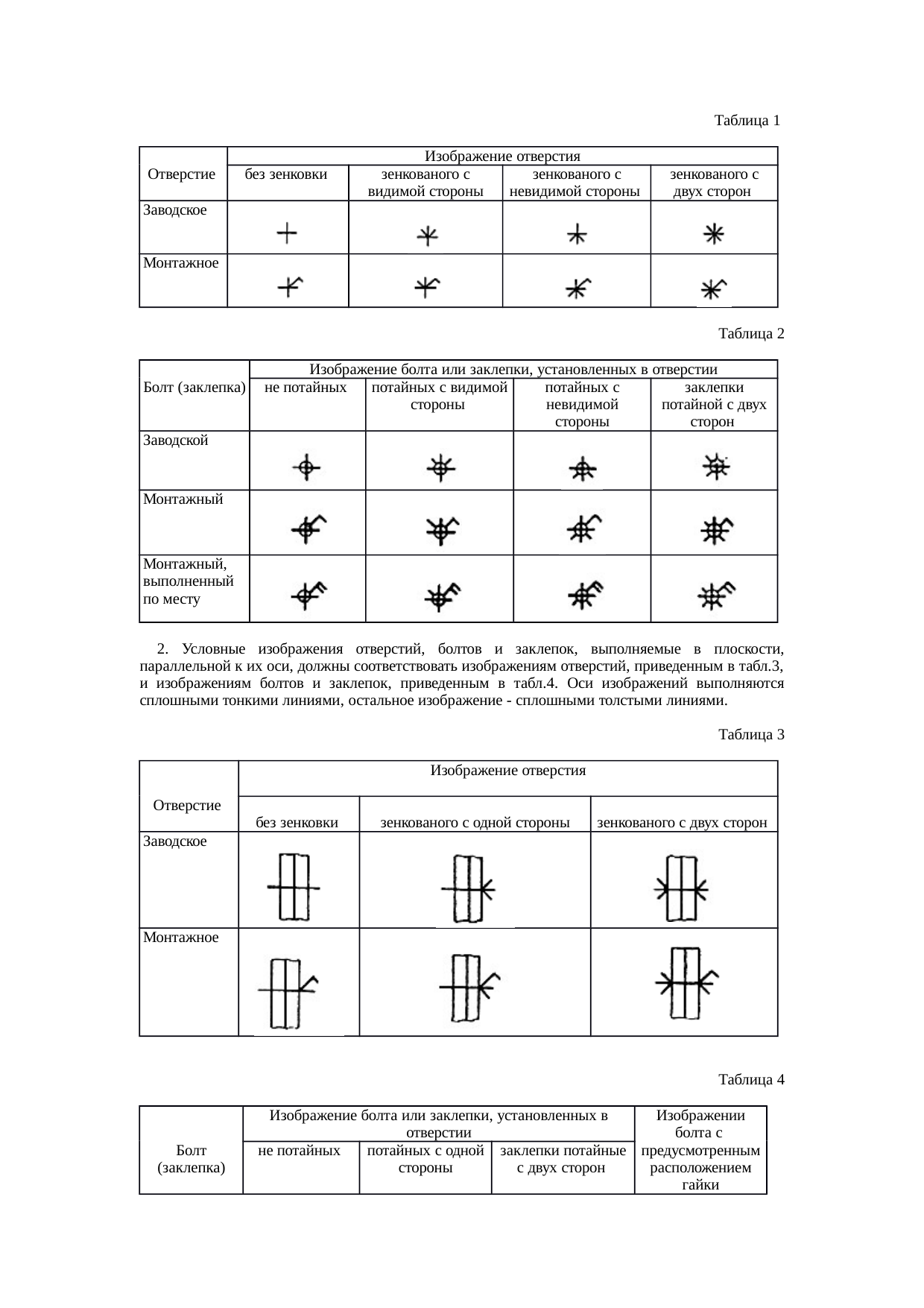

Таблица 1
|
Отверстие |
Изображение отверстия |
|||
|
без зенковки |
зенкованого с видимой стороны |
зенкованого с невидимой стороны |
зенкованого с двух сторон |
|
|
Заводское |
|
|
|
|
|
Монтажное |
|
|
|
|
Таблица 2
|
Болт (заклепка) |
Изображение отверстия |
|||
|
не потайных |
потайных с видимой стороны |
потайных с невидимой стороны |
заклепки потайной с двух сторон |
|
|
Заводской |
|
|
|
|
|
Монтажный |
|
|
|
|
|
Монтажный, выполненный по месту |
|
|
|
|
2. Условные изображения отверстий, болтов и заклепок, выполняемые в плоскости, параллельной к их оси, должны соответствовать изображениям отверстий, приведенным в табл. 3, и изображениям болтов и заклепок, приведенным в табл. 4. Оси изображений выполняются сплошными тонкими линиями, остальное изображение — сплошными толстыми линиями.
Таблица 3
|
Отверстие |
Изображение отверстия |
||
|
без зенковки |
зенкованого с одной стороны |
зенкованого с двух сторон |
|
|
Заводское |
|
|
|
|
Монтажное |
|
|
|
Таблица 4
|
Болт (заклепка) |
Изображение болта или заклепки, установленных в отверстии |
Изображение болта с предусмотренным расположением гайки |
||
|
не потайных |
потайных с одной стороны |
заклепки потайные с двух сторон |
||
|
Заводской |
|
|
|
|
|
Монтажный |
|
|
|
|
|
Монтажный, выполненный по месту |
|
|
|
|

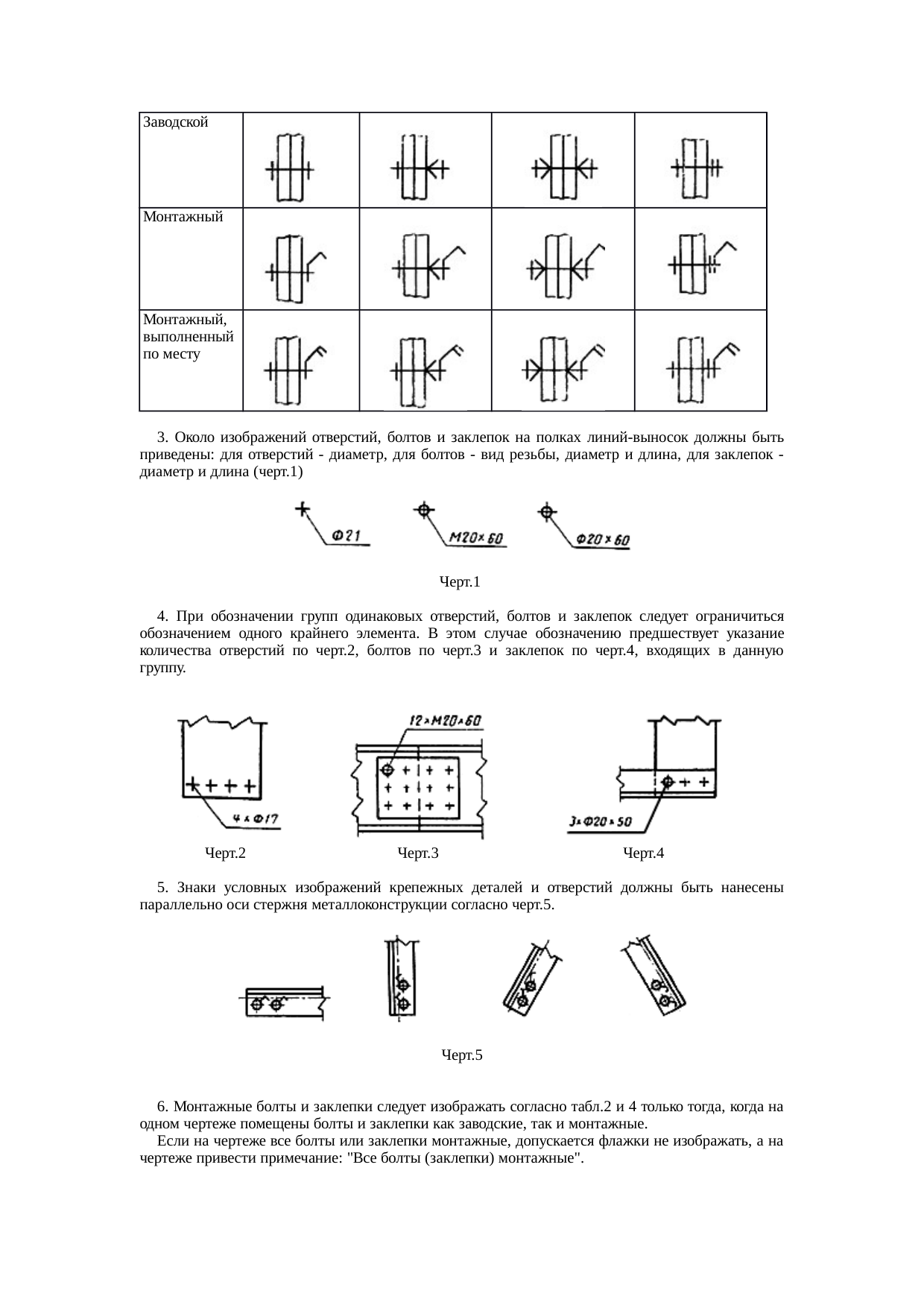

3. Около изображений отверстий, болтов и заклепок на полках линий-выносок должны быть приведены: для отверстий — диаметр, для болтов — вид резьбы, диаметр и длина, для заклепок — диаметр и длина (черт. 1).
Черт. 1
4. При обозначении групп одинаковых отверстий, болтов и заклепок следует ограничиться обозначением одного крайнего элемента. В этом случае обозначению предшествует указание количества отверстий по черт. 2, болтов по черт. 3 и заклепок по черт. 4, входящих в данную группу.
|
|
|
|
|
Черт. 2 |
Черт. 3 |
Черт. 4 |
5. Знаки условных изображений крепежных деталей и отверстий должны быть нанесены параллельно оси стержня металлоконструкции согласно черт. 5.
Черт. 5
6. Монтажные болты и заклепки следует изображать согласно табл. 2 и 4 только тогда, когда на одном чертеже помещены болты и заклепки как заводские, так и монтажные.
Если на чертеже все болты или заклепки монтажные, допускается флажки не изображать, а на чертеже привести примечание: «Все болты (заклепки) монтажные».

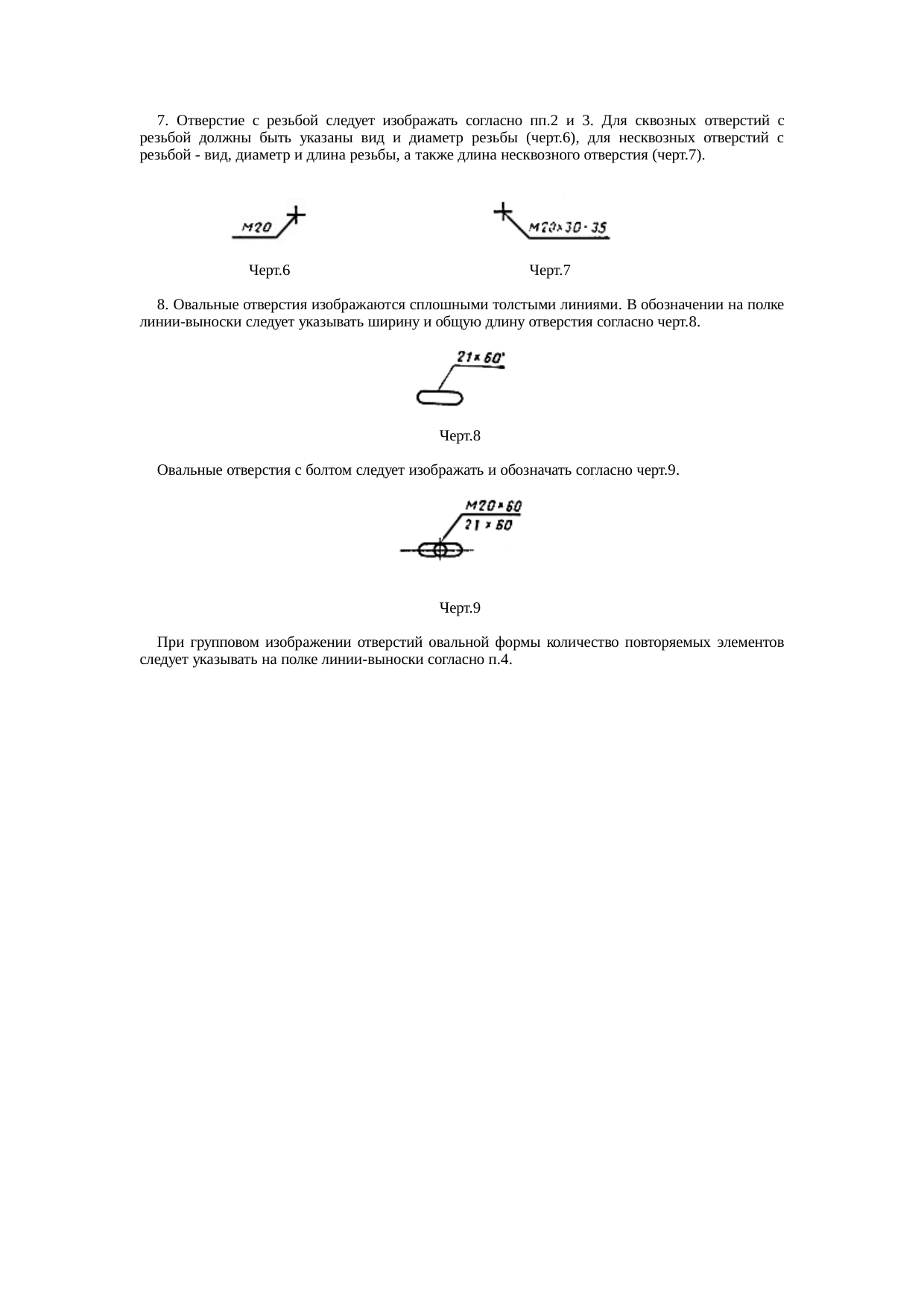

7. Отверстие с резьбой следует изображать согласно пп. 2 и 3. Для сквозных отверстий с резьбой должны быть указаны вид и диаметр резьбы (черт. 6), для несквозных отверстий с резьбой — вид, диаметр и длина резьбы, а также длина несквозного отверстия (черт. 7).
|
|
|
|
Черт. 6 |
Черт. 7 |
8. Овальные отверстия изображаются сплошными толстыми линиями. В обозначении на полке линии-выноски следует указывать ширину и общую длину отверстия согласно черт. 8.
Черт. 8
Овальные отверстия с болтом следует изображать и обозначать согласно черт. 9.
Черт. 9
При групповом изображении отверстий овальной формы количество повторяемых элементов следует указывать на полке линии-выноски согласно п. 4.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Автор — делегация ЧССР в Постоянной Комиссии по сотрудничеству в области стандартизации.
2. Тема — 01.634.44-81.
3. Стандарт СЭВ утвержден на 55-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Страны — члены СЭВ |
Сроки начала применения стандарта СЭВ |
|
|
в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству |
в народном хозяйстве |
|
|
НРБ |
Январь 1987 г. |
Январь 1987 г. |
|
ВНР |
Январь 1987 г. |
Январь 1987 г. |
|
СРВ |
||
|
ГДР |
— |
— |
|
Республика Куба |
||
|
МНР |
||
|
ПНР |
Июль 1987 г. |
Июль 1987 г. |
|
СРР |
||
|
СССР |
Январь 1987 г. |
Январь 1987 г. |
|
ЧССР |
Июль 1986 г. |
Июль 1986 г. |
Срок проверки — 1992 г.
