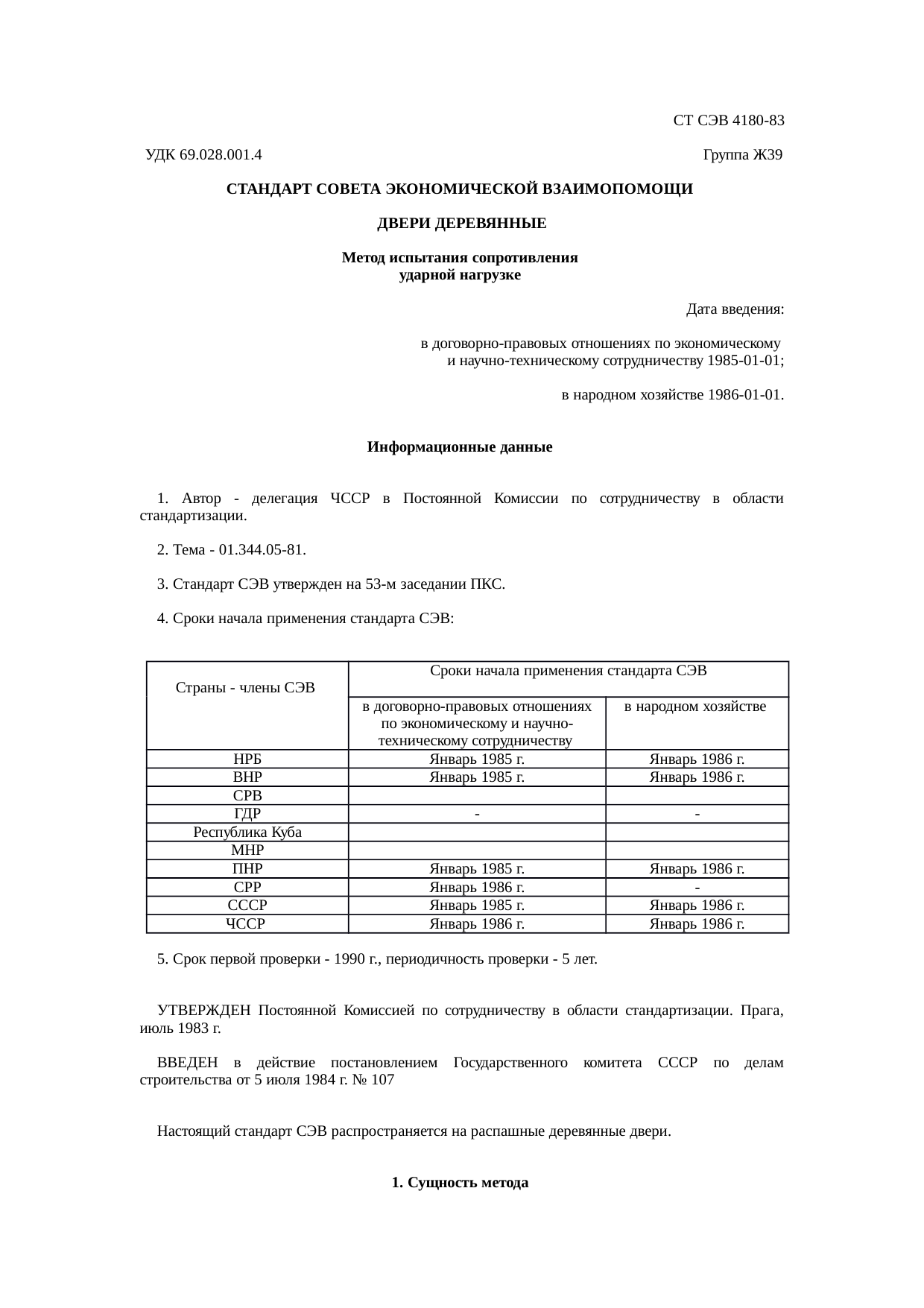

Страница 1

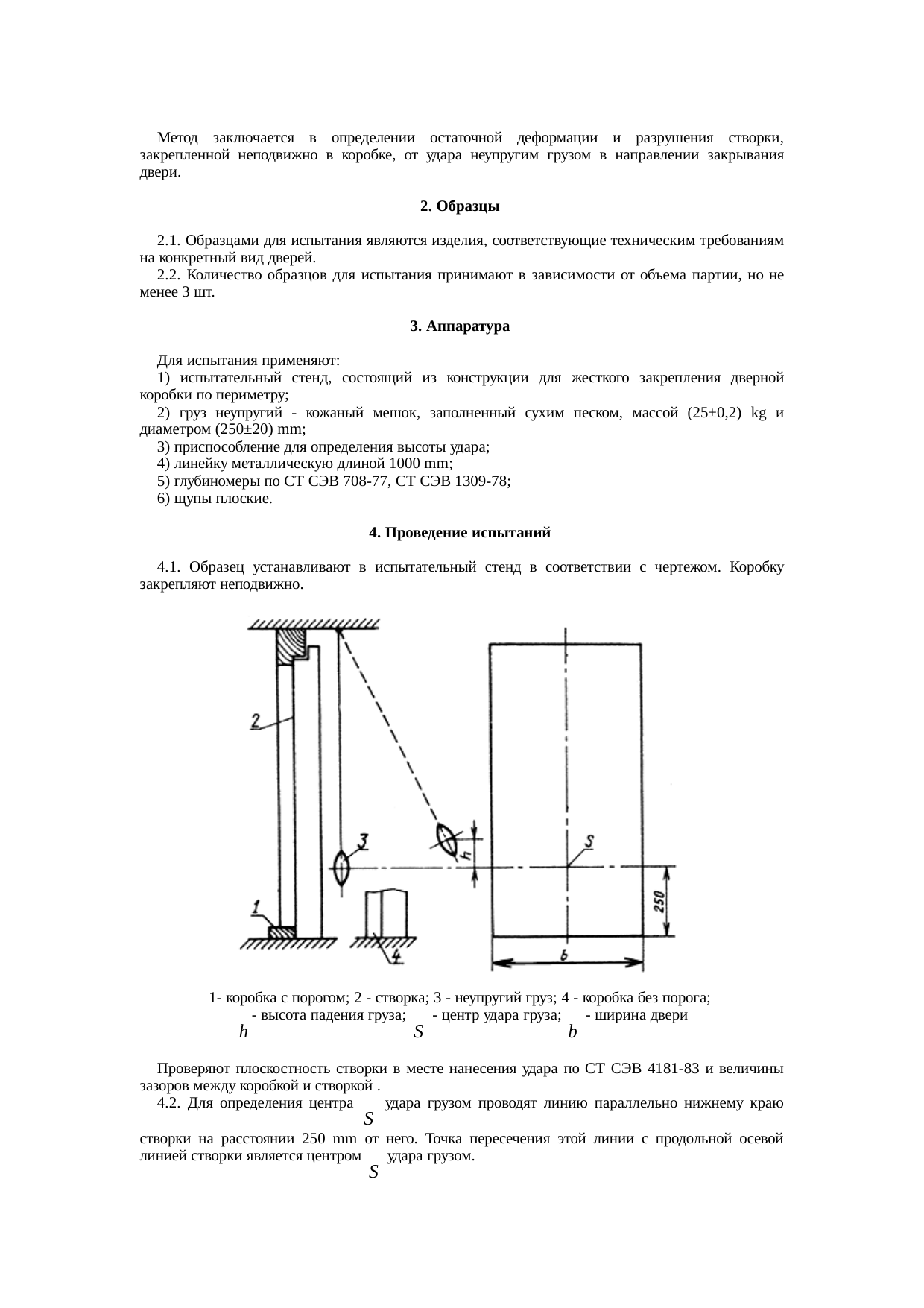

Страница 2

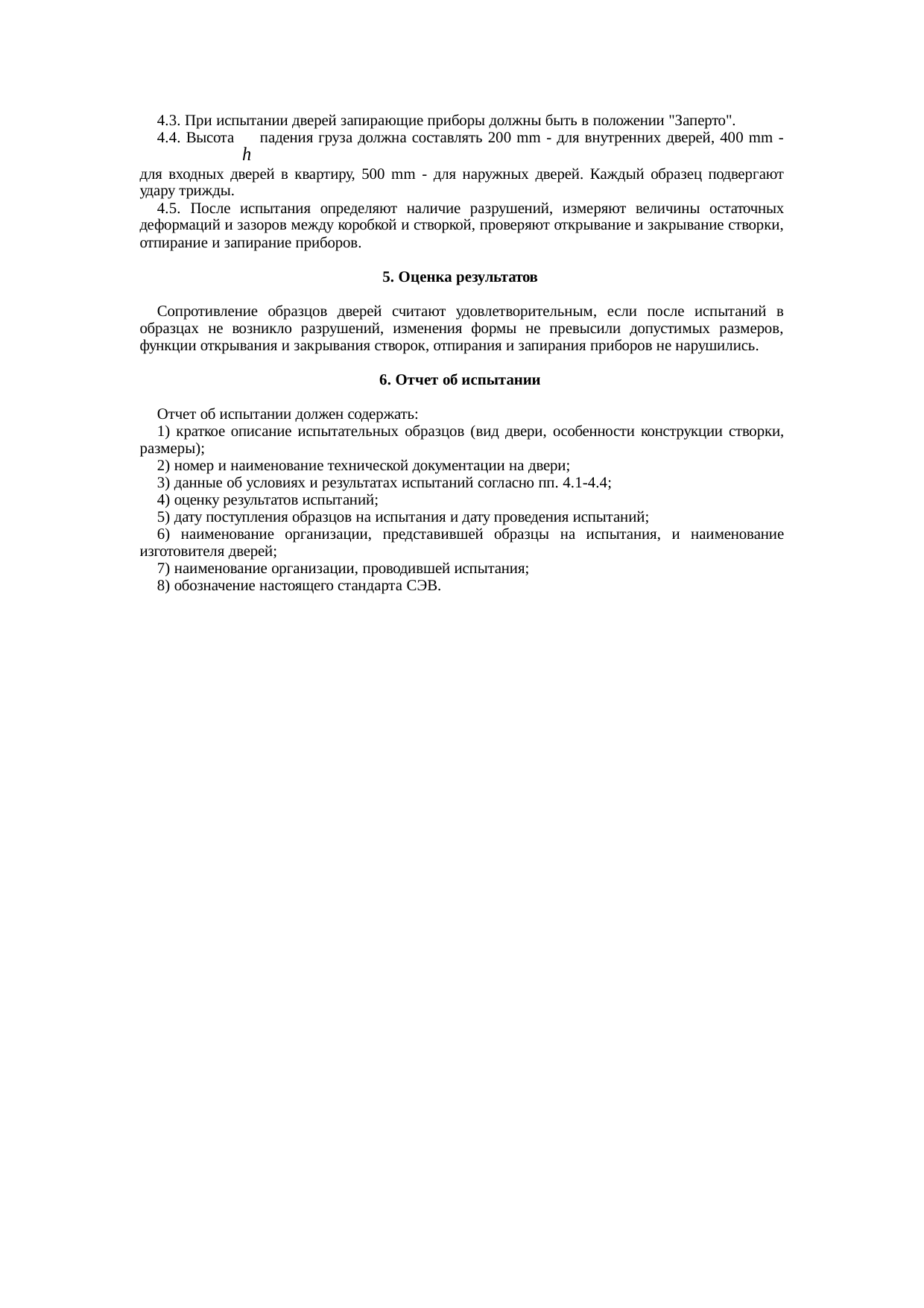

Страница 3

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4180—83

ДВЕРИ ДЕРЕВЯННЫЕ

МЕТОД ИСПЫТАНИЯ СОПРОТИВЛЕНИЯ

УДАРНОИ НАГРУЗКЕ

Постановлением Государственного комитета СССР по делам строительства от 5 июля 1984 г. Н 107 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4180—83 ((двери деревянные Метод испытания сопротивления ударной нагрузке

введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР	с 01.01.86
договорно-правовых отношениях по сотрудничеству	с 01.01.86



СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ	СТАНДАРТ СЭВ	СТ СЭВ 4180-83
	ДВЕРИ ДЕРЕВЯННЫЕ Метод испытания сопротивления ударной нагрузке
УТВЕРЖДЕН Постоянной Комиссией по сотрудничеству в области стандартизации Прага, июль 1983 г.

Настоящий стандарт СЭВ распространяется на распашные деревянные двери.

1. Сущность метода

Метод заключается в определении остаточной деформации и разрушения створки, закрепленной неподвижно в коробке, от удара неупругим грузом в направлении закрывания двери.

2. Образцы

2.1. Образцами для испытания являются изделия, соответствующие техническим требованиям на конкретный вид дверей.

2.2. Количество образцов для испытания принимают в зависимости от объема партии, но не менее 3 шт.

3. Аппаратура

Для испытания применяют:

1) испытательный стенд, состоящий из конструкции для жесткого закрепления дверной коробки по периметру;

2) груз неупругий — кожаный мешок, заполненный сухим песком, массой (25±0,2) kg и диаметром (250±20) mm;

3) приспособление для определения высоты удара;

4) линейку металлическую длиной 1000 mm;

5) глубиномеры по СТ СЭВ 708-77, СТ СЭВ 1309-78;

6) щупы плоские.

4. Проведение испытаний

4.1. Образец устанавливают в испытательный стенд в соответствии с чертежом. Коробку закрепляют неподвижно.

1 — коробка с порогом; 2 — створка; 3 — неупругий груз; 4 — коробка без порога;

— высота падения груза; S — центр удара груза;  — ширина двери

Проверяют плоскостность створки в месте нанесения удара по СТ СЭВ 4181-83 и величины зазоров между коробкой и створкой .

4.2. Для определения центра S удара грузом проводят линию параллельно нижнему краю створки на расстоянии 250 mm от него. Точка пересечения этой линии с продольной осевой линией створки является центром S удара грузом.

4.3. При испытании дверей запирающие приборы должны быть в положении «Заперто».

4.4. Высота h падения груза должна составлять 200 mm — для внутренних дверей, 400 mm — для входных дверей в квартиру, 500 mm — для наружных дверей. Каждый образец подвергают удару трижды.

4.5. После испытания определяют наличие разрушений, измеряют величины остаточных деформаций и зазоров между коробкой и створкой, проверяют открывание и закрывание створки, отпирание и запирание приборов.

5. Оценка результатов

Сопротивление образцов дверей считают удовлетворительным, если после испытаний в образцах не возникло разрушений, изменения формы не превысили допустимых размеров, функции открывания и закрывания створок, отпирания и запирания приборов не нарушились.

6. Отчет об испытании

Отчет об испытании должен содержать:

1) краткое описание испытательных образцов (вид двери, особенности конструкции створки, размеры);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно пп. 4.1-4.4;

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

обозначение настоящего стандарта СЭВ.

Информационные данные

1. Автор — делегация ЧССР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема — 01.344.05-81.

3. Стандарт СЭВ утвержден на 53-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны — члены СЭВ	Сроки начала применения стандарта СЭВ
	в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству	в народном хозяйстве
НРБ	Январь 1985 г.	Январь 1986 г.
ВНР	Январь 1985 г.	Январь 1986 г.
СРВ
ГДР	—	—
Республика Куба
МНР
ПНР	Январь 1985 г.	Январь 1986 г.
СРР	Январь 1986 г.	—
СССР	Январь 1985 г.	Январь 1986 г.
ЧССР	Январь 1986 г.	Январь 1986 г.

5. Срок первой проверки — 1990 г., периодичность проверки — 5 лет.
