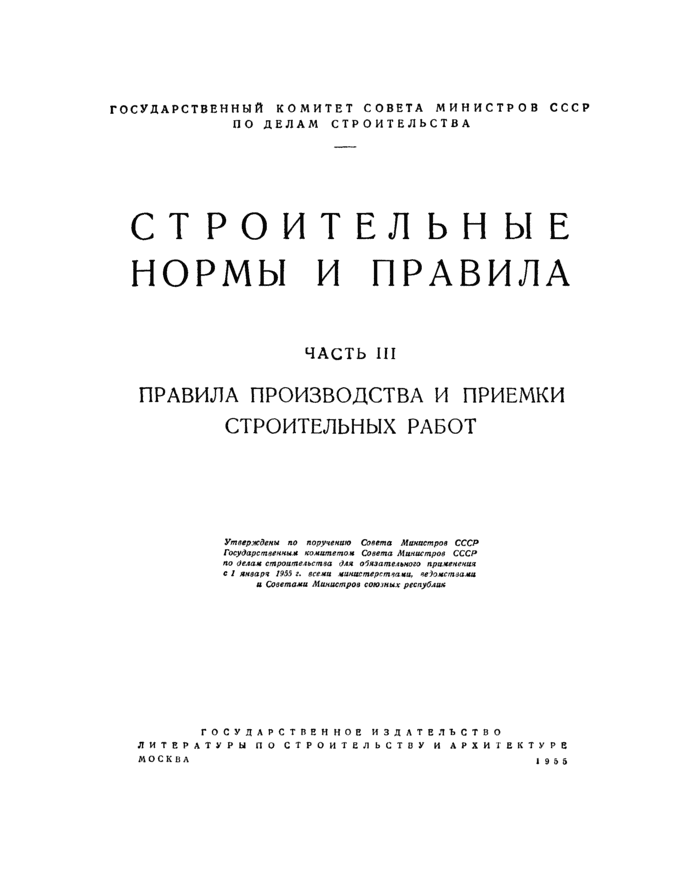

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ЧАСТЬ III
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ЧАСТЬ Ш
ПРАВИЛА ПРОИЗВОДСТВА И ПРИЕМКИ СТРОИТЕЛЬНЫХ РАБОТ
Утверждены по поручению Сочета Министров СССР Государе тинным комитете* Совета Министров СССР по делай строите/есткг для о’тватечвмоео применения с I январе 19И г. всеми мание те ре т вами. ведомствами и Советами Министров со»тих республик
ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО ЛИТЕРАТУРЫ ПО строительству И АРХИТЕКТУРЕ МОСКВА 1966

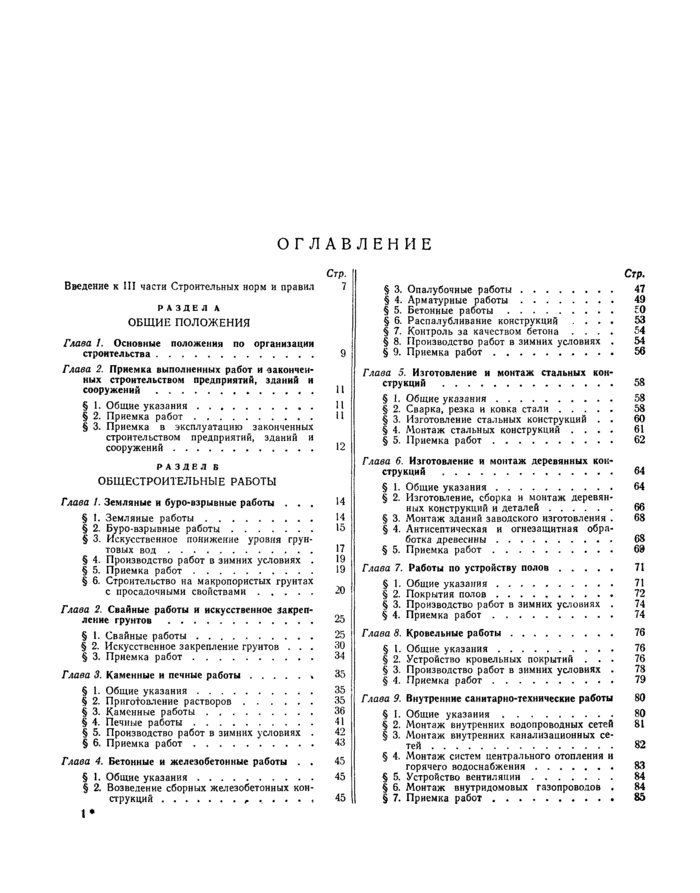

ОГЛАВЛЕНИЕ
Введение к III части Строительных норм и правил
РАЗДЕЛ А
ОБЩИЕ ПОЛОЖЕНИЯ
Глава I. Основные положения по организации строительства ………….
Глава 2. Приемка выполненных работ и законченных строительством предприятий, зданий и сооружений………….
§ I. Общие указания……….
§ 2. Приемка работ……….
§ 3. Приемка в эксплуатацию законченных строительством предприятий, зданий и сооружений…………
РАЗДЕЛ Б
ОБЩЕСТРОИТЕЛЬНЫЕ РАБОТЫ
Глава I. Земляные и буро-взрывные работы . . .
§ I. Земляные работы………
§ 2. Буро взрывные работы…….
§ 3. Искусственное понижение уровня грунтовых вод…………
§ 4. Производство работ в зимних условиях .
§ 5. Приемка работ……….
§ б. Строительство на макропористых грунтах с просадочиыми свойствами…..
Глава 2 Свайные работы и искусственное закрепление грунтов …………
$ I. Свайные работы……….
§ 2. Искусственное закрепление грунтов . . . § 3. Приемка работ……….
Глава 3. Каменные и печные работы……
§ I. Общие указания……….
§ 2. Приготовление растворов……
$ 3. Каменные работы………
§ 4. Печные работы……….
§ 5. Производство работ в зимних условиях . § 6. Приемка работ……….
Глава 4. Бетонные и железобетонные работы . .
| I. Общие указания……….
§ 2. Возведение сборных железобетонных конструкций …….^ ,
I •
Стр.
7
|
9 |
§ Глава |
|
II |
С1 |
|
11 |
$ |
|
11 |
| |
|
12 |
§ |
3. Опалубочные работы…….
4. Арматурные работы…….
5. Бетонные работы……..
6. Распалубливание конструкций . . .
7. Контроль за качеством бетона . . .
8. Производство работ в зимних условиях
и монтаж стальных кон
1. Общие указания……..
2. Сварка, резка и ковка стали . . .
3. Изготовление стальных конструкций
4. Монтаж стальных конструкций . .
Стр.
47
49
14
14
15
17
19
19
20
25
25
30
34
35
35
35
36
41
42
43
45
45
45
Глава 6. Изготовление и монтаж деревянных конструкций …………..
§ I. Общие указания……….
$ 2. Изготовление, сборка н монтаж деревянных конструкций и деталей……
§ 3. Монтаж зданий заводского изготовления . § 4. Антисептическая н огнезащитная обработка древесины……….
§ 5. Приемка работ……….
Глава 7. Работы по устройству полов…..
§ I. Общие указания……….
§ 2. Покрытия патов……….
$ 3. Производство работ в зимних условиях . § 4. Приемка работ……….
Глава 8. Кровельные работы………
§ I. Общие указания……….
$ 2. Устройство кровельных покрытий . . . § 3. Производство работ в зимних условиях . § 4. Приемка работ……….
Глава 9. Внутренние санитарно-технические работы
б I. Общие указания………
4 2. Монтаж внутренних водопроводных сетей 4 3. Монтаж внутренних канализационных сетей ……………
§ 4. Монтаж систем центрального отопления и
горячего водоснабжения . ……
§ 5. Устройство вентиляции…….
§ б. Монтаж внутридомовых газопроводов . 4 7. Приемка работ……….

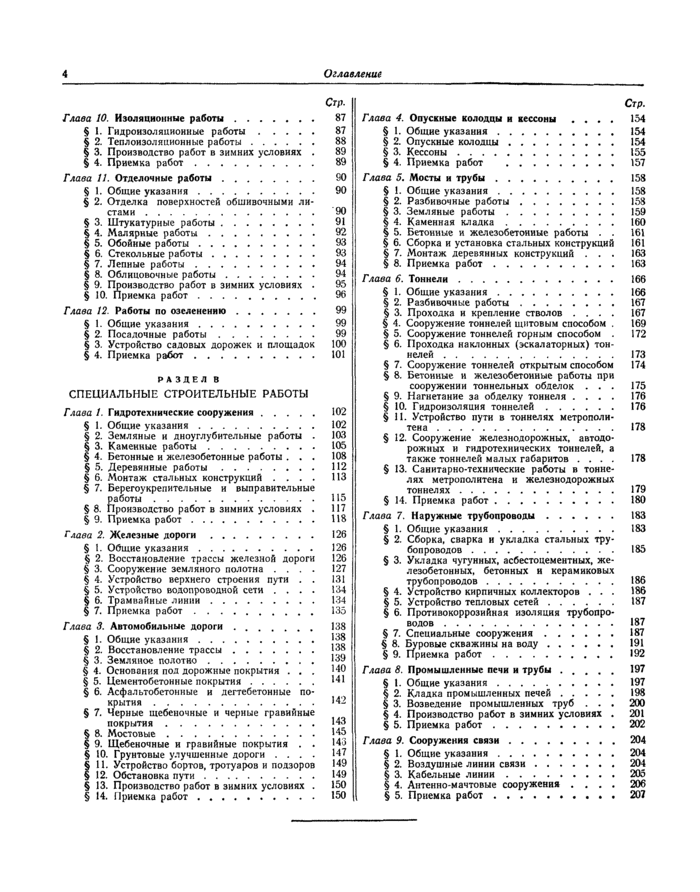

Глава 10. Изоляционные работы…….
$ I. Гидроизоляционные работы…..
€ 2. Теплоизоляционные работы……
§ 3. Производство работ в зимних условиях . § 4. Приемка работ……….
Глава II. Отделочные работы……..
§ I. Общие указания……….
§ 2. Отделка поверхностей обшивочными листами …………..
§ 3. Штукатурные работы……..
| 4. Малярные работы………
| 5. Обойные работы……….
§ 6. Стекольные работы………
| 7. Лепные работы……….
| 8. Облицовочные работы……..
§ 9. Производство работ в зимних условиях . § 10. Приемка работ……….
Глава 12. Работы по озеленению…….
§ I. Общие указания……….
| 2. Посадочные работы……..
§ 3. Устройство садовых дорожек и площадок § 4. Приемка работ……….
РАЗДЕЛ В
СПЕЦИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ
Глава!. Гидротехнические сооружения…..
§ 1. Общие указания……….
§ 2. Земляные и дноуглубительные работы .
§ 3. Каменные работы………
§ 4. Бетонные и железобетонные работы . . .
| 5. Деревянные работы……..
§ 6. .Монтаж стальных конструкций . . . . § 7. Берегоукрепительные и выпрявительные
работы………….
§ 8. Производство работ в зимних условиях . § 9. Приемка работ………..
Г лава 2. Железные дороги………
§ I. Общие указания……….

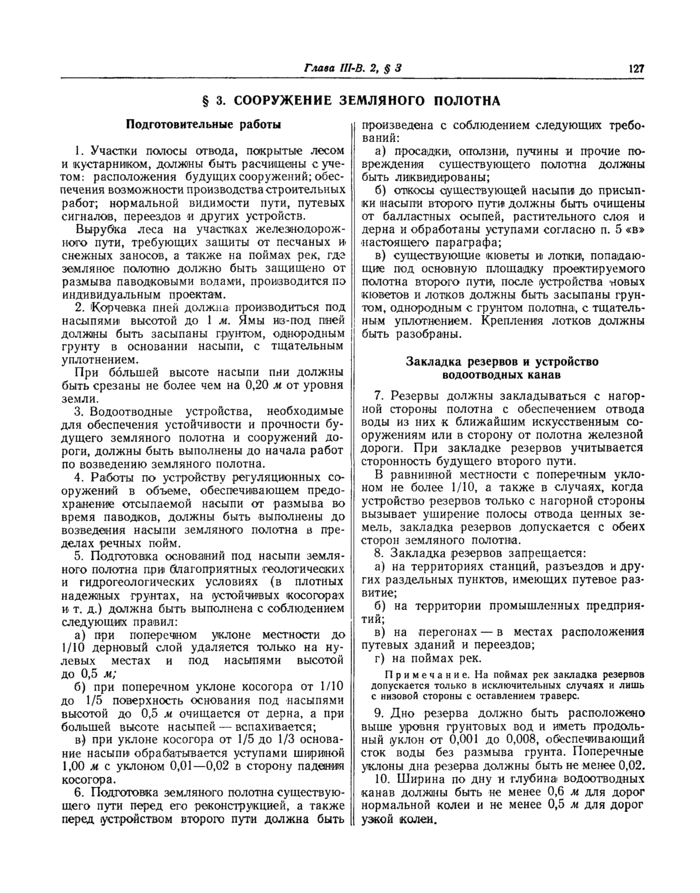

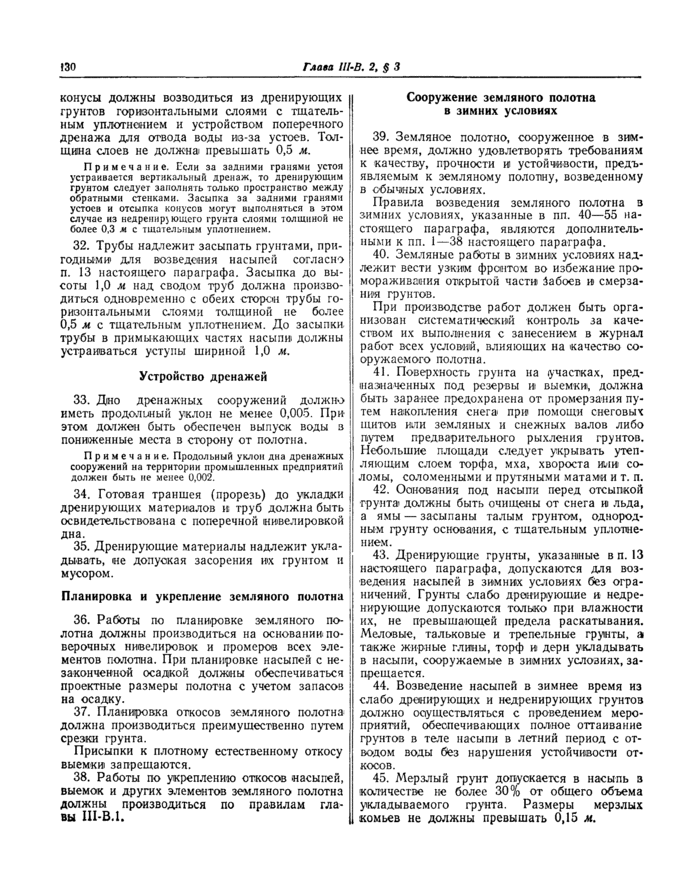

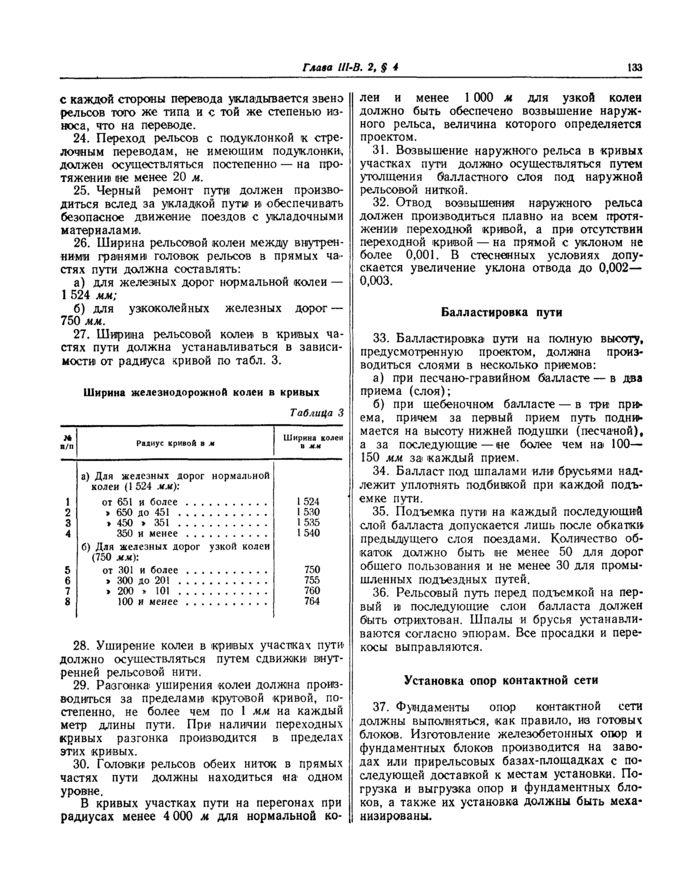

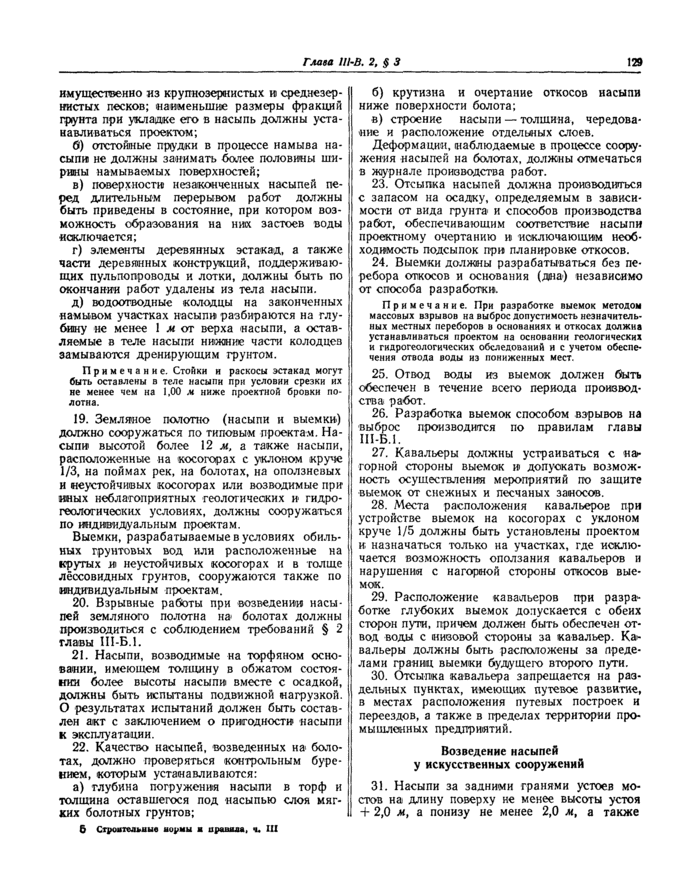

§ 2. Восстановление трассы железной дороги § 3. Сооружение земляного полотна . . . . § 4. Устройство верхнего строения пути . . | 5. Устройство водопроводной сети . . . .
| 6. Трамвайные линии………

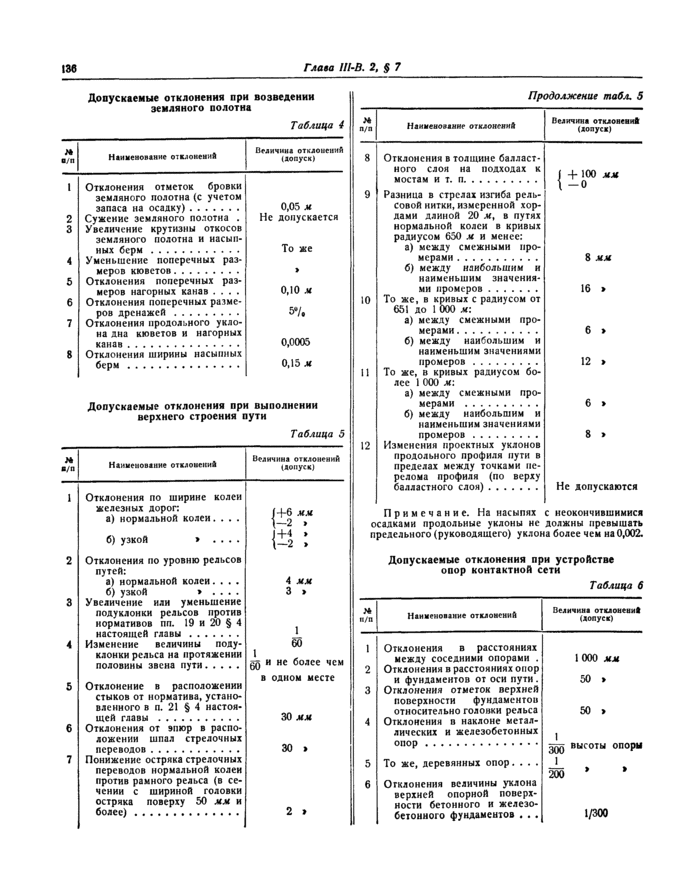

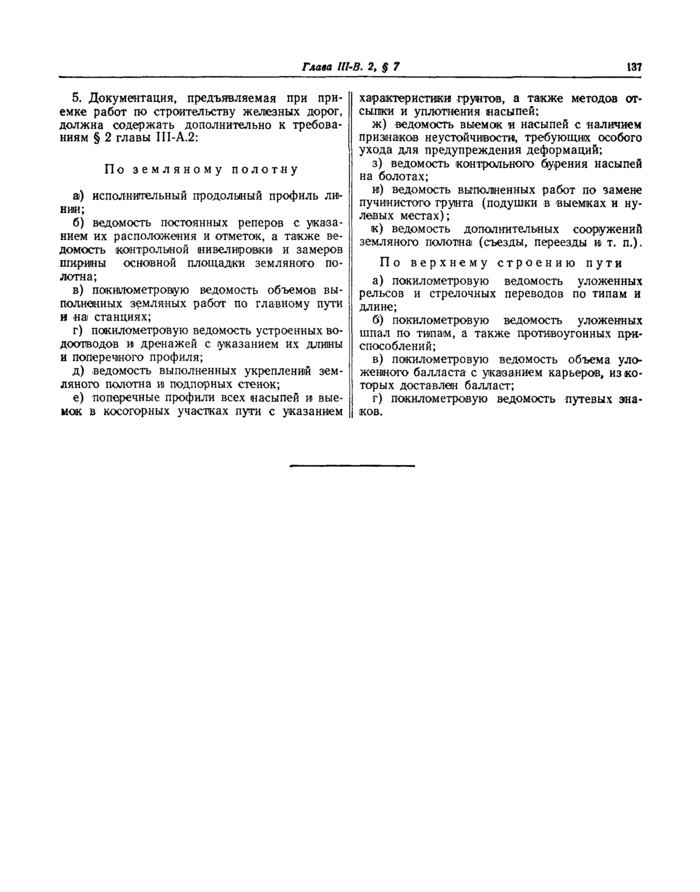

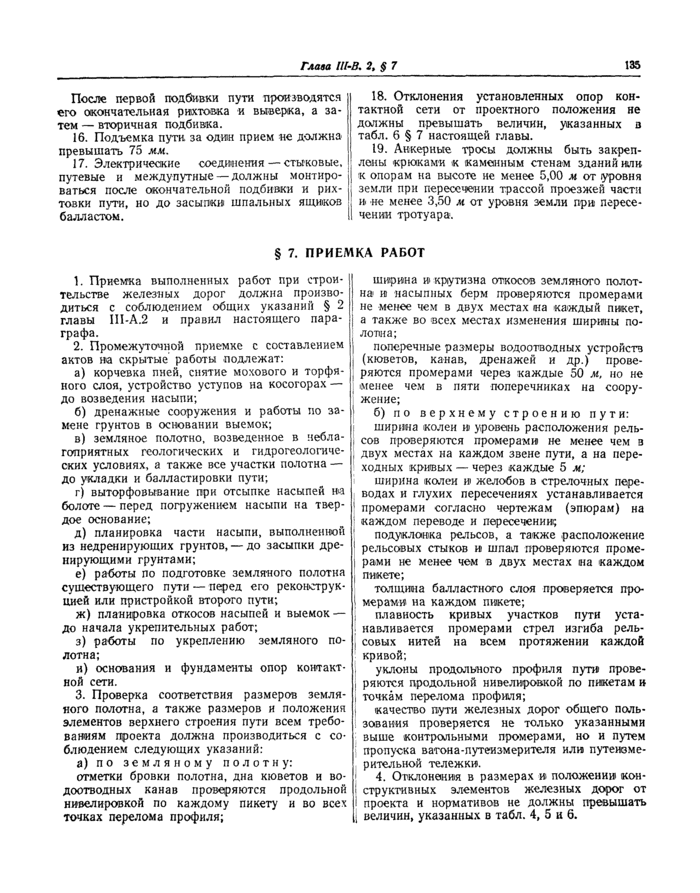

§ 7. Приемка работ……….
Глава 3. Автомобильные дороги…….
§ I. Общие указания……….
| 2. Восстановление трассы…….
§ 3. Земляное полотно………
§ 4. Основания под дорожные покрытия . . .
§ 5. Цементобетонные покрытия……
§ 6. Асфальтобетонные и дегтебетонные покрытия ………….
§ 7. Черные щебеночные и черные гравийные
покрытия …………
§ 8. Мостовые…………
§ 9. Щебеночные и гравийные покрытия . . § 10. Грунтовые улучшенные дороги . . . . С 11. Устройство бортов, тротуаров и подзоров
| 12. Обстановка пути ……….
§ 13. Производство работ в зимних условиях . § 14. Приемка работ……….
Стр.
Глава 4. Опускные колодцы и кессоны …. 154
§ I. Общие указания………. 154
§ 2. Опускные колодцы……… 154
$ 3. Кессоны…………. IS5
§ 4. Приемка работ ………157
Глава 5. Мосты и трубы………. 158
§ 1. Общие указания………. 158
§ 2. Разбивочные работы…….. 158
§ 3. Земляные работы………159
I 4. Каменная кладка………160
§ 5. Бетоииыс и железобетонные работы . . 161
§ 6. Сборка и установка стальных конструкций 161 § 7. Монтаж деревянных конструкций … 163
$ 8. Приемка работ………. 163
Глава 6. Тоннели…………. 166
$ I. Общие указания………. 166
§ 2. Разбивочные работы…….. 167
§ 3. Проходка и крепление стволов …. 167
§ 4. Сооружение тоннелей щитовым способом . 169
§ 5. Сооружение тоннелей горным способом . 172
§ 6. Проходка наклонных (хкалаториых) тоннелей ………….. 173
§ 7. Сооружение тоннелей открытым способом 174
§ 8. Бетонные и железобетонные работы при
сооружении тоннельных обделок … 175
§ 9. Нагнетание за обделку тоннеля …. 176
$ 10. Гидроизоляция тоннелей……176
$ 11. Устройство пути в тоннелях метрополитена …………… 178
§ 12. Сооружение железнодорожных, автодорожных и гидротехнических тоннелей, а также тоннелей малых габаритов …. 178
§ 13. Санитарно-технические работы в тоннелях метрополитена и железнодорожных
тоннелях…………. 179
§ 14. Приемка работ………. 180
Г лава 7. Наружные трубопроводы…… 183
§ 1. Общие указания………. 183
§ 2. Сборка, сварка и укладка стальных трубопроводов ………… 185
§ 3. Укладка чугунных, асбестоцементных, железобетонных. бетонных н керамиковых
трубопроводов ……….. 186
§ 4. Устройство кирпичных коллекторов … 186
| 5. Устройство тепловых сетей…… 187
§ 6. Противокоррозийная изоляция трубопроводов ………….. 187
§ 7. Специальные сооружения……187
$ 8. Буровые скважины на воду…… 191
§ 9. Приемка работ………. 192
Г лава 8. Промышленные печи и трубы ….. 197
$ I. Общие указания………. 197
$ 2. Кладка промышленных печей…..198
§ 3. Возведение промышленных труб . . . 200
§ 4. Производство работ в зимних условиях . 201
§ 5. Приемка работ……….202
Глава 9. Сооружения связи………204
!1. Общие указания……….204
2. Воздушные линии связи…….204
3. Кабельные линии………205
4. Антенно-мачтовые сооружения …. 206
$ 5. Приемка работ……….207

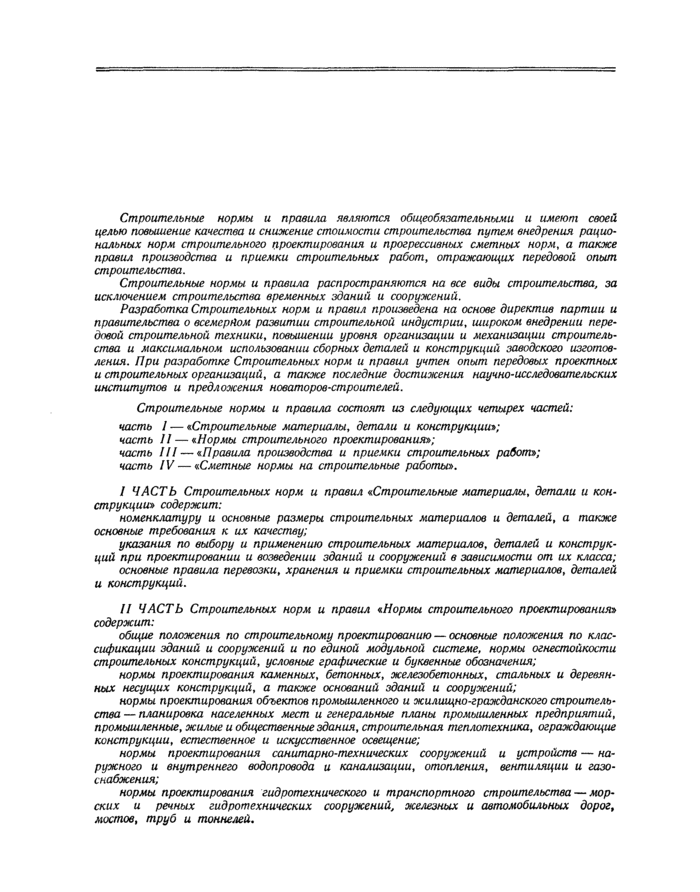

Строительные нормы и правила являются общеобязательными и имеют своей целью повышение качества и снижение стоимости ст;юительства путем внедрения рациональных норм строительного проектирования и прогрессивных сметных норм, а также правил производства и приемки строительных работ, отражающих передовой опыт строительства.
Строительные нормы и правила распространяются на все виды строительства, за исключением строительства временных зданий и сооружений.
Разработка Строительных норм и правил произведена на основе директив партии и правительства о всемерном развитии строительной индустрии, широком внедрении передовой строительной техники, повышении уровня организации и механизации строительства и максимальном использовании сборных деталей и конструкций заводского изготовления. При разработке Строительных норм и правил учтен опыт передовых проектных и строительных организаций, а также последние достижения научно-исследовательских институтов и предложения новаторов-cm роите,гей.
Строительные нормы и правила состоят из следующих четырех частей:
часть 1 — «Строительные материалы, детали и конструкции»; часть II — * Нормы строительного проектирования»; часть III — сПравила производства и приемки строительных работ*; часть IV — «Сметные нормы на строительные работы».
I ЧАСТЬ Строительных норм и правил <Строительные материалы, детали и конструкции» содержит:
номенклатуру и основные размеры строительных материалов и деталей, а также основные требования к их качеству;
указания по выбору и применению строительных материалов, деталей и конструкций при проектировании и возведении зданий и сооружений в зависимости от их класса;
основные правила перевозки, хранения и приемки строительных материалов, деталей и конструкций.
И ЧАСТЬ Строительных норм и правил * Нормы строительного проектирования» содержит:
общие положения по строительному проектированию — основные положения по классификации зданий и сооружений и по единой модульной системе, нормы огнестойкости строительных конструкций, условные графические и буквенные обозначения;
нормы проектирования каменных, бетонных, железобетонных, стальных и деревянных несущих конструкций, а также оснований зданий и сооружений;
нормы проектирования объектов промышленного и жилищно-гражданского строительства — планировка населенных мест и генеральные п.ганы промышленных предприятий, промышленные, жилые и общественные здания, строительная теплотехника, ограждающие конструкции, естественное и искусственное освещение;
нормы проектирования санитарно-технических сооружений и устройств — наружного и внутреннего водопровода и канализации, отопления, вентиляции и газоснабжения;
нормы проектирования гидротехнического и транспортного строительства — морских и речных гидротехнических сооружений, железных и автомобильных дорог, мостов, труб и тоннелей.

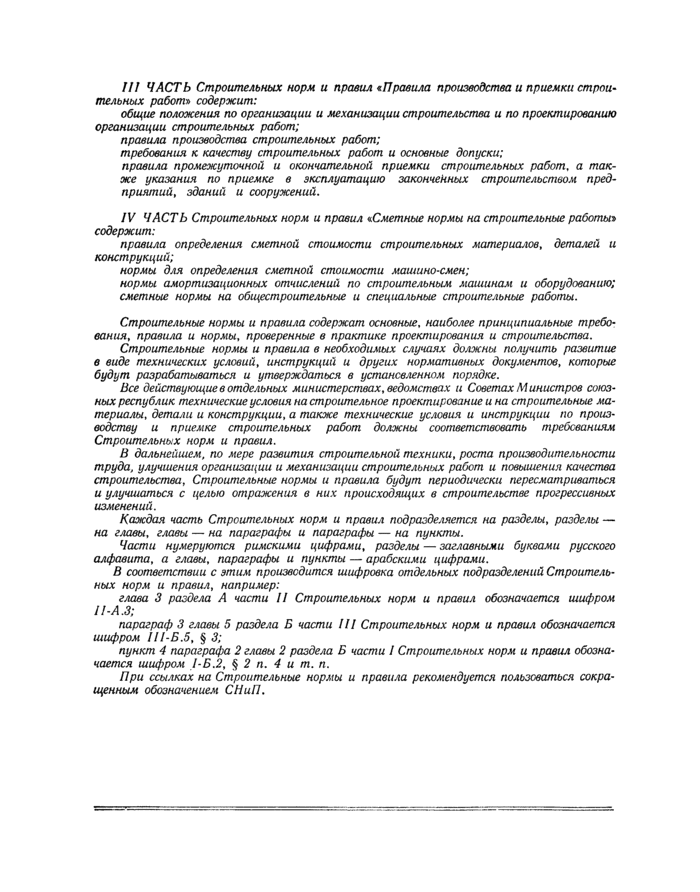

/// ЧАСТЬ Строительных норм и правил «77разила производства и приемки строительных работ» содержит:
общие положения по организации и механизации строительства и по проектированию организации строительных работ;
правила производства строительных работ; требования к качеству строительных работ и основные допуски; правила промежуточной и окончательной приемки строительных работ, а также указания по приемке в эксплуатацию законченных строительством предприятий, зданий и сооружений.
IV ЧАСТЬ Строительных норм и правил «Сметные нормы на строительные работы» содержит:
правила определения сметной стоимости строительных материсиов, деталей и конструкций;
нормы для определения сметной стоимости маишно-смен;
нормы амортизационных отчислений по строительным машинам и оборудованию; сметные нормы на общестроительные и специальные строительные работы.
Строительные нормы и правила содержат основные, наиболее принципиальные требования, правила и нормы, проверенные в практике проектирования и строительства.
Строительные нормы и правила в необходимых случаях должны получить развитие в виде технических условий, инструкций и других нормативных документов, которые будут разрабатываться и утверждаться в установленном порядке.
Все действующие в отдельных министерствах, ведомствах и Советах Министров союзных республик технические условия на строительное проектирование и на строительные материалы, детали и конструкции, а также технические условия и инструкции по производству и приемке строительных работ должны соответствовать требованиям Строительных норм и правил.
В дальнейшем, по мере развития строительной техники, роста производительности труда, улучшения организации и механизации строительных работ и повышения качества строительства. Строительные нормы и правила будут периодически пересматриваться и улучшаться с целью отражения в них происходящих в строительстве прогрессивных изменений.
Каждая часть Строительных норм и правил подразде.гяется на разделы, разделы — на главы, главы — на параграфы и параграфы — на пункты.
Части нумеруются римскими цифрами, разделы — заглавными буквами русского алфавита, а главы, параграфы и пункты — арабскими цифрами.
В соответствии с этим производится шифровка отдельных подразделений Строительных норм и правил, например:
глава 3 раздела А части // Строительных норм и правил обозначается шифром J/-A.3,;
параграф 3 главы 5 раздела Б части III Строительных норм и правил обозначается шифром 111-Б.5, § 3;
пункт 4 параграфа 2 главы 2 раздела Б части I Строительных норм и правил обозначается шифром 1-Б.2, § 2 п. 4 и т. п.
При ссылках на Строительные нормы и правила рекомендуется пользоваться сокращенным обозначением СНиП.

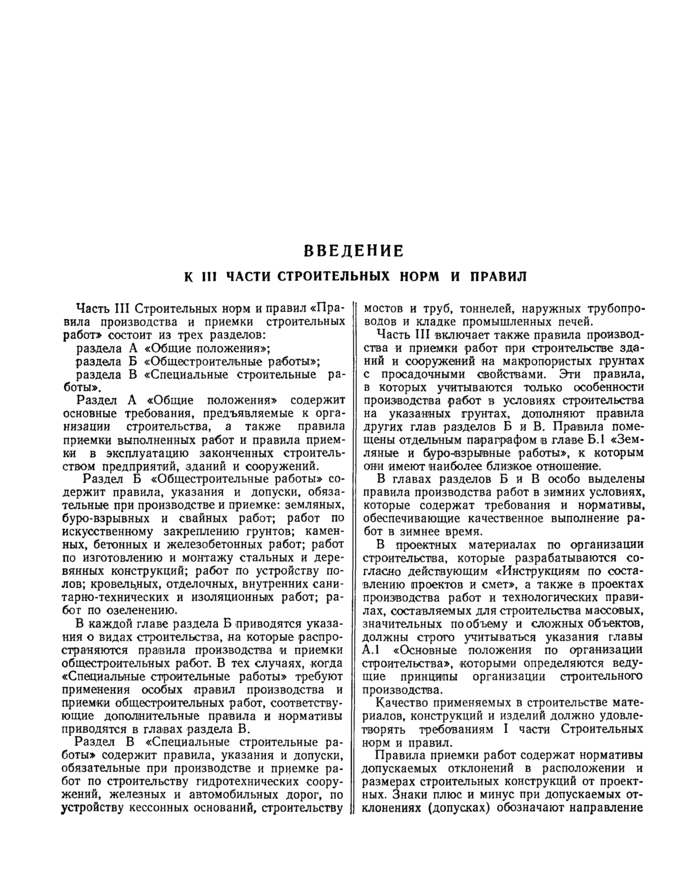

ВВЕДЕНИЕ
К III ЧАСТИ СТРОИТЕЛЬНЫХ НОРМ И ПРАВИЛ
Часть III Строительных норм и правил «Правила производства и приемки строительных работ» состоит из трех разделов: раздела А «Общие положения»; раздела Б «Общсстроитслъные работы»; раздела В «Специальные строительные работы».
Раздел А «Общие положения» содержит основные требования, предъявляемые к организации строительства, а также правила приемки выполненных работ и правила приемки в эксплуатацию законченных строительством предприятий, зданий и сооружений.
Раздел Б «Общестроительные работы* содержит правила, указания и допуски, обязательные при производстве и приемке: земляных, буро-взрывных и свайных работ; работ по искусственному закреплению грунтов; каменных, бетонных и железобетонных работ; работ по изготовлению и монтажу стальных и деревянных конструкций; работ по устройству полов; кровельных, отделочных, внутренних санитарно-технических и изоляционных работ; работ по озеленению.
В каждой главе раздела Б приводятся указания о видах строительства, на которые распространяются правила производства и приемки общестроительных работ. В тех случаях, когда «Специальные строительные работы» требуют применения особых правил производства и приемки общестроительных работ, соответствующие дополнительные правила и нормативы приводятся в главах раздела В.
Раздел В «Специальные строительные работы» содержит правила, указания и допуски, обязательные при производстве и приемке работ по строительству гидротехнических сооружений, железных и автомобильных дорог, по устройству кессонных оснований, строительству |
мостов и труб, тоннелей, наружных трубопроводов и кладке промышленных печей.
Часть III включает также правила производства и приемки работ при строительстве зданий и сооружений на макропористых грунтах с просадочными свойствами. Эти правила, в которых учитываются только особенности производства работ в условиях строительства на указанных грунтах, дополняют правила других глав разделов Б и В. Правила помещены отдельным параграфом в главе Б.1 «Земляные и буро-взрывные работы», к которым они имеют наиболее близкое отношение.
В главах разделов Б и В особо выделены правила производства работ в зимних условиях, которые содержат требования и нормативы, обеспечивающие качественное выполнение работ в зимнее время.
В проектных материалах по организации строительства, которые разрабатываются согласно действующим «Инструкциям по составлению проектов и смет», а также в проектах производства работ и технологических правилах, составляемых для строительства массовых, значительных по объему и сложных объектов, должны строго учитываться указания главы А.1 «Основные положения по организации строительства», которыми определяются ведущие принципы организации строительного производства.
Качество применяемых в строительстве материалов, конструкций и изделий должно удовлетворять требованиям I части Строительных норм и правил.
Правила приемки работ содержат нормативы допускаемых отклонений в расположении и размерах строительных конструкций от проектных. Знаки плюс и минус при допускаемых отклонениях (допусках) обозначают направление

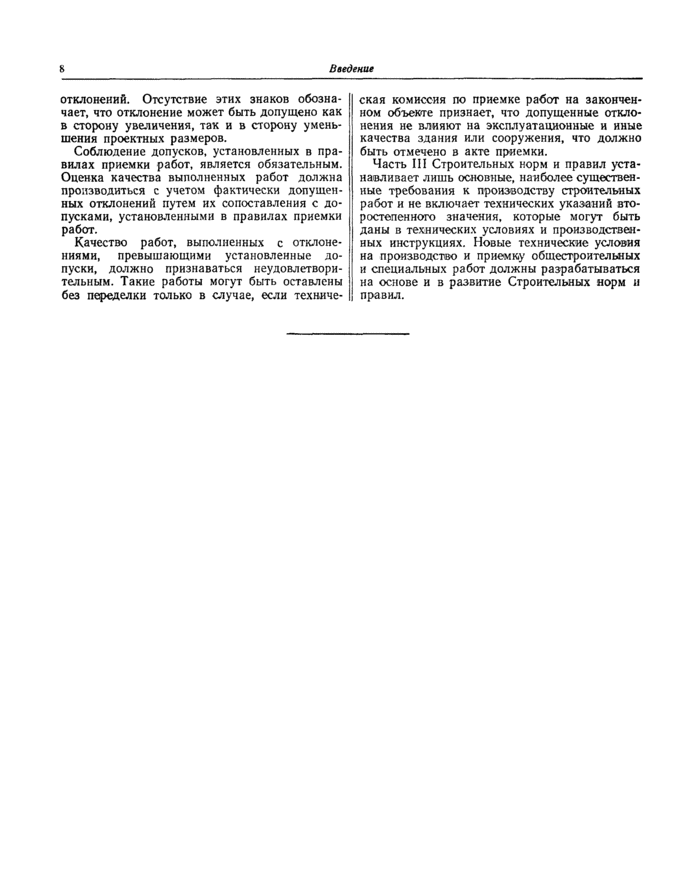

отклонений. Отсутствие этих знаков обозначает, что отклонение может быть допущено как в сторону увеличения, так и в сторону уменьшения проектных размеров.
Соблюдение допусков, установленных в правилах приемки работ, является обязательным. Оценка качества выполненных работ должна производиться с учетом фактически допущенных отклонений путем их сопоставления с допусками, установленными в правилах приемки работ.
Качество работ, выполненных с отклонениями, превышающими установленные допуски, должно признаваться неудовлетворительным. Такие работы могут быть оставлены без переделки только в случае, если техниче
ская комиссия по приемке работ на законченном объекте признает, что допущенные отклонения не влияют на эксплуатационные и иные качества здания или сооружения, что должно быть отмечено в акте приемки.
Часть III Строительных норм и правил устанавливает лишь основные, наиболее существенные требования к производству строительных работ и не включает технических указаний второстепенного значения, которые могут быть даны в технических условиях и производственных инструкциях. Новые технические условия на производство и приемку обшестроительных и специальных работ должны разрабатываться на основе и в развитие Строительных норм и правил.

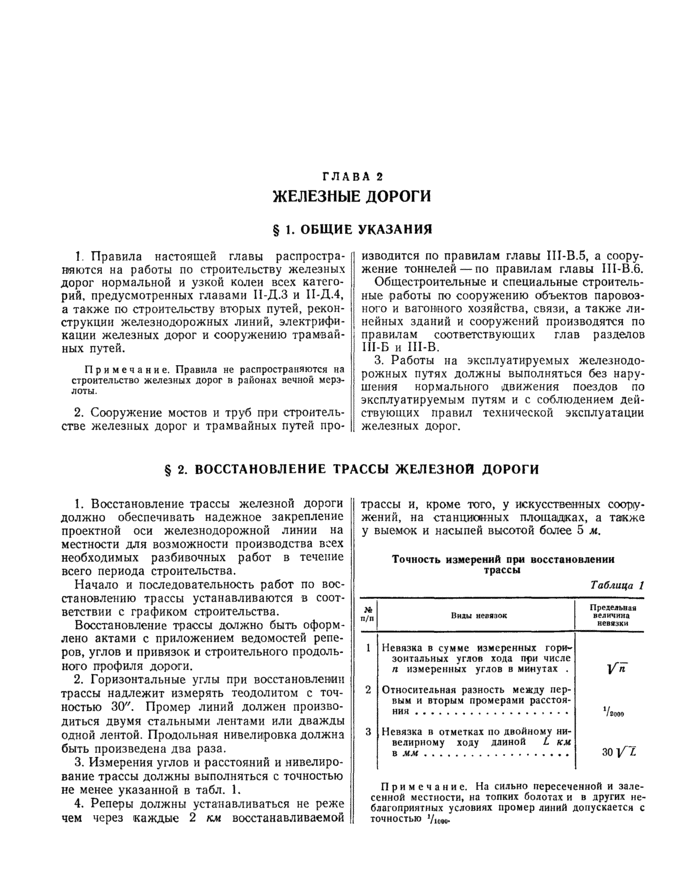

ГЛАВА 2
ЖЕЛЕЗНЫЕ ДОРОГИ
§ 1. ОБЩИЕ
1 Правила настоящей главы распространяются на работы по строительству железных дорог нормальной и узкой колеи всех категорий. предусмотренных главами Н-Д.З и И-Д.4, а также по строительству вторых путей, реконструкции железнодорожных линий, электрификации железных дорог и сооружению трамвайных путей.
Примечание. Правила не распространяются на строительство железных дорог в районах вечной мерзлоты.
2. Сооружение мостов и труб при строительстве железных дорог и трамвайных путей про-
УКАЗАНИЯ
изводится по правилам главы III-B.5, а сооружение тоннелей —по правилам главы IU-B.6.
Общестроительные и специальные строительные работы по сооружению объектов паровозного и вагонного хозяйства, связи, а также линейных зданий и сооружений производятся по правилам соответствующих глав разделов Ш-Б и 111-В.
3. Работы на эксплуатируемых железнодорожных путях должны выполняться без нарушения нормального движения поездов по эксплуатируемым путям и с соблюдением действующих правил технической эксплуатации железных дорог.
§ 2. ВОССТАНОВЛЕНИЕ ТРАССЫ ЖЕЛЕЗНОЙ ДОРОГИ
1. Восстановление трассы железной дороги должно обеспечивать надежное закрепление проектной оси железнодорожной линии на местности для возможности производства всех необходимых разбивочных работ в течение всего периода строительства.
Начало и последовательность работ по восстановлению трассы устанавливаются в соответствии с графиком строительства.
Восстановление трассы должно быть оформлено актами с приложением ведомостей реперов, углов и привязок и строительного продольного профиля дороги.
2. Горизонтальные углы при восстановлении трассы надлежит измерять теодолитом с точностью 30″. Промер линий должен производиться двумя стальными лентами или дважды одной лентой. Продольная нивелировка должна быть произведена два раза.
3. Измерения углов и расстояний и нивелирование трассы должны выполняться с точностью не менее указанной в табл. 1.
4. Реперы должны устанавливаться не реже чем через каждые 2 км восстанавливаемой
трассы и, кроме того, у искусственных сооружений, на станционных площадках, а также у выемок и насыпей высотой более 5 м.
Точность измерений при восстановлении
|
трассы |
Таблица 1 |
|
|
N п/п |
Виды wtliM |
Пре дедыма величина певали |
|
1 |
Невязка в сумме измеренных горизонтальных углов хода при числе п измеренных углов в минутах . |
Vn |
|
2 |
Относительная разность между первым и вторым промерами расстоя- |
‘/а— |
|
• НИ |
||
|
3 |
Невязка в отметках по двойному нивелирному ходу длиной L км |
30/ȣ |
Примечание. На сильно пересеченной и залесенной местности, на топких болотах и в других неблагоприятных условиях промер линий допускается с точностью W
