ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

ГОССТРОЙ СССР

СНиП

111-33-76*

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Часть

III

ПРАВИЛА ПРОИЗВОДСТВА И ПРИЕМКИ РАБОТ

Глава 33

Элентротехничесние

устройства

Издание официальное

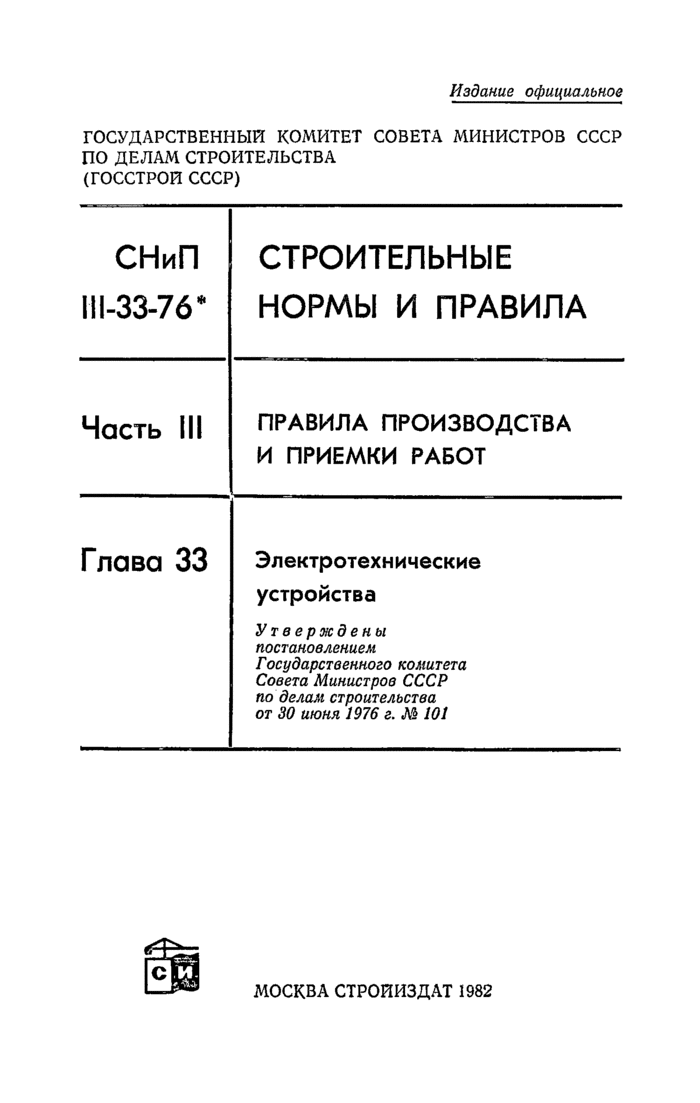

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)

СНиП

111-33-76*

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Часть III

ПРАВИЛА ПРОИЗВОДСТВА И ПРИЕМКИ РАБОТ

Глава 33

Электротехнические

устройства

Утверждены постановлением Государственного комитета Совета Министров СССР по делам строительства от 30 июня 1976 г. № 101

МОСКВА СТРОИИЗДАТ 1982

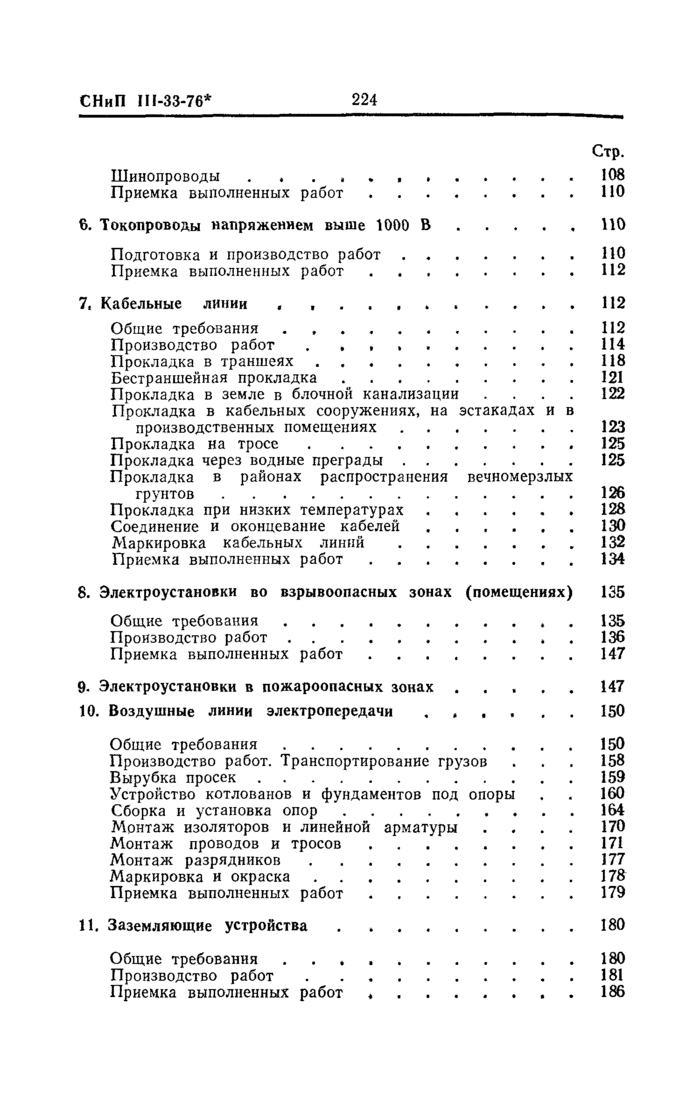

СНиП II1-33-76*. Электротехнические устройства /Госстрой СССР. — М.: Стройиздат, 1982. — 224 с.

Глава СНиП 111-33-76* является переизданием главы СНиП II1-33-76 «Электротехнические устройства», разработанной Всесоюзным государственным научно-исследовательским и проектным институтом ВНИИпроектэлектромонтаж Министерства монтажных и специальных строительных работ СССР, Всесоюзным институтом по проектированию организации энергетического строительства Орг-энергострой и Всесоюзным государственным проектно-изыскательским и научно-исследовательским институтом Сельэнергопроект Министерства энергетики и электрификации СССР.

С введением в действие главы СНиП II1-33-76 «Электротехнические устройства» утрачивают силу: глава СНиП Ш-И.6—67 «Электротехнические устройства. Правила организации и производства работ. Приемка в эксплуатацию», «Указания по монтажу скрытых электропроводок в стеклянных трубах» (СН 73-59), «Инструкция по контролю состояния изоляции трансформаторов перед вводом в эксплуатацию» (СН 171-61), «Инструкция по определению возможности включения вращающихся электрических машин переменного тока без сушки» (СН 241-63), «Инструкция по определению возможности включения вращающихся электрических машин постоянного тока без сушки» (СН 282-64), «Указания по применению бумажно-металлических труб для электропроводок» (СН 352-66).

Ре д актор ы — инженеры Б. А. Соколов (Госстрой СССР), В. А. Казанцев (Главэлектромонтаж Минмонтажспецстроя СССР), И. Н. Долгов (ВНИИпроектэлектромонтаж), Р. И. Зильберман, Н. М. Лернер (Оргэнергострой) и Н. М. Щербаков (Сельэиерго-проект)

_с 3201000000—353 047(01)—82

Ипструкт.-нормат., I вып.—1.17—81

® Стройиздат, 1982

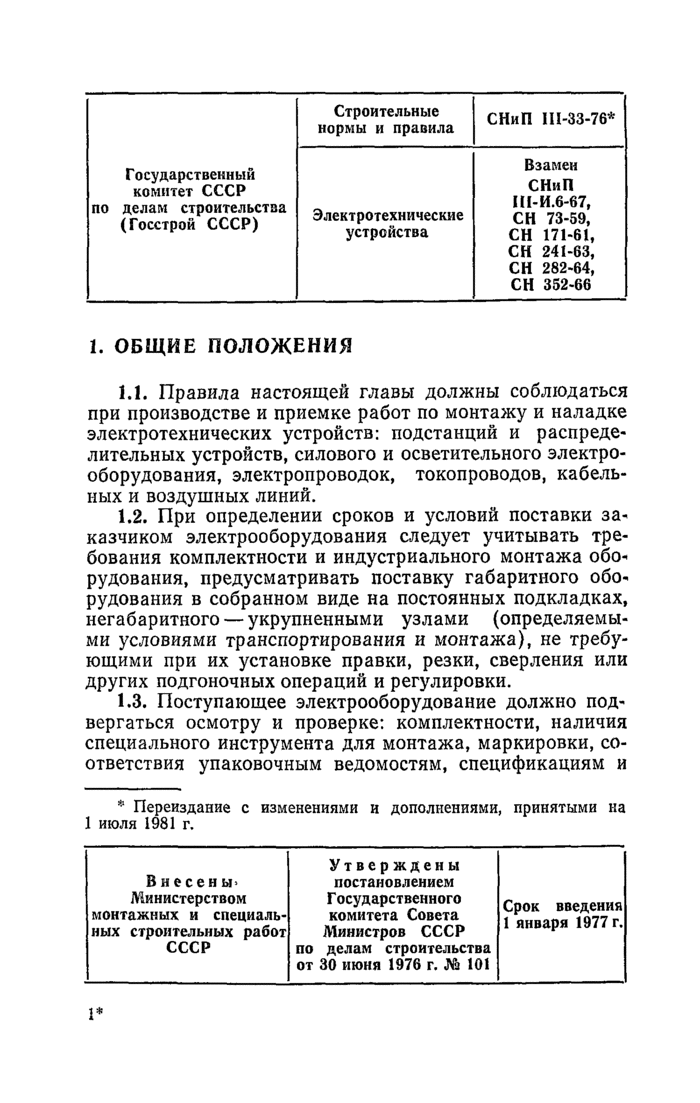

Государственный комитет СССР по делам строительства (Госстрой СССР)

Строительные нормы и правила

СНиП 111-33-76*

Электротехнические

устройства

Взамен СНиЛ Ш-И.6-67, СН 73-59, СН 171-61, СН 241-63, СН 282-64, СН 352-66

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Правила настоящей главы должны соблюдаться при производстве и приемке работ по монтажу и наладке электротехнических устройств: подстанций и распределительных устройств, силового и осветительного электрооборудования, электропроводок, токопроводов, кабельных и воздушных линий.

1.2. При определении сроков и условий поставки заказчиком электрооборудования следует учитывать требования комплектности и индустриального монтажа оборудования, предусматривать поставку габаритного оборудования в собранном виде на постоянных подкладках, негабаритного — укрупненными узлами (определяемыми условиями транспортирования и монтажа), не требующими при их установке правки, резки, сверления или других подгоночных операций и регулировки.

1.3. Поступающее электрооборудование должно подвергаться осмотру и проверке: комплектности, наличия специального инструмента для монтажа, маркировки, соответствия упаковочным ведомостям, спецификациям и

* Переиздание с изменениями и дополнениями, принятыми на 1 июля 1981 г.

	Утверждены
Внесены-	постановлением
Министерством	Государственного	Срок введения 1 января 1977 г.
монтажных и снециаль-	комитета Совета
пых строительных работ	Министров СССР
СССР	по делам строительства от 30 июня 1976 г. № 101

техническим условиям на поставку; состояния электрооборудования (отсутствия повреждений, сохранность отделки и окраски) и соответствия конструктивных узлов и деталей электрооборудования, доступных осмотру без их разборки, государственным стандартам или техническим условиям.

Одновременно должно проверяться наличие прилагаемой к электрооборудованию технической документации предприятий-изготовителей, в том числе: комплектовочных (отправочных) ведомостей, сборочных инструкций, чертежей и схем, а также маркировочных схем на узлы и детали оборудования, поставляемого в разобранном виде, актов ОТК на контрольную сборку, балансировку, обкатку и испытания электрооборудования на предприя-тии-изготовителе, а также формуляров с указанием допусков, достигнутых при контрольной сборке, паспортов машин, приборов и аппаратов и инструкций по монтажу и пуску их в эксплуатацию.

Электрооборудование, провода, кабели и крепежные изделия, поставляемые комплектно с технологическим оборудованием, должны передаваться электромонтажной организации на складе заказчика (генерального подрядчика) после проверки полноты поставки в соответствии с комплектовочными ведомостями предприятия-изготовителя.

При установлении некомплектности или плохого качества электрооборудования изготовителю оборудования должны быть своевременно предъявлены обоснованные рекламации.

1.4. Изменения в конструкцию электрооборудования, вызываемые требованиями его эксплуатации, должны вноситься заказчиком.

1.5. Электрооборудование, кабельные изделия и материалы надлежит хранить в соответствии с требованиями государственных стандартов или технических условий.

К электрооборудованию должен быть обеспечен доступ для осмотра и комплектной выдачи на монтаж. Электрооборудование при хранении под навесом, независимо от наличия упаковки, следует размещать на подкладках, предохраняющих его от соприкосновения с землей. На открытых и полуоткрытых площадках размещать и ук-

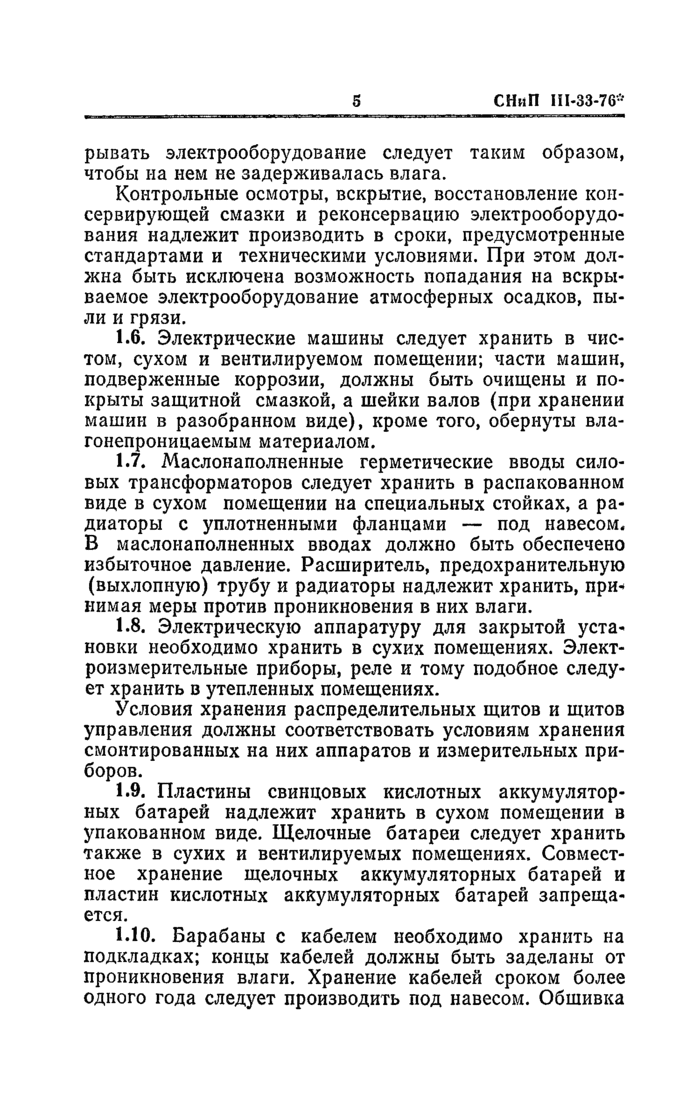

рывать электрооборудование следует таким образом, чтобы иа нем не задерживалась влага.

Контрольные осмотры, вскрытие, восстановление консервирующей смазки и реконсервацию электрооборудования надлежит производить в сроки, предусмотренные стандартами и техническими условиями. При этом должна быть исключена возможность попадания на вскрываемое электрооборудование атмосферных осадков, пыли и грязи.

1.6. Электрические машины следует хранить в чистом, сухом и вентилируемом помещении; части машин, подверженные коррозии, должны быть очищены и покрыты защитной смазкой, а шейки валов (при хранении машин в разобранном виде), кроме того, обернуты влагонепроницаемым материалом.

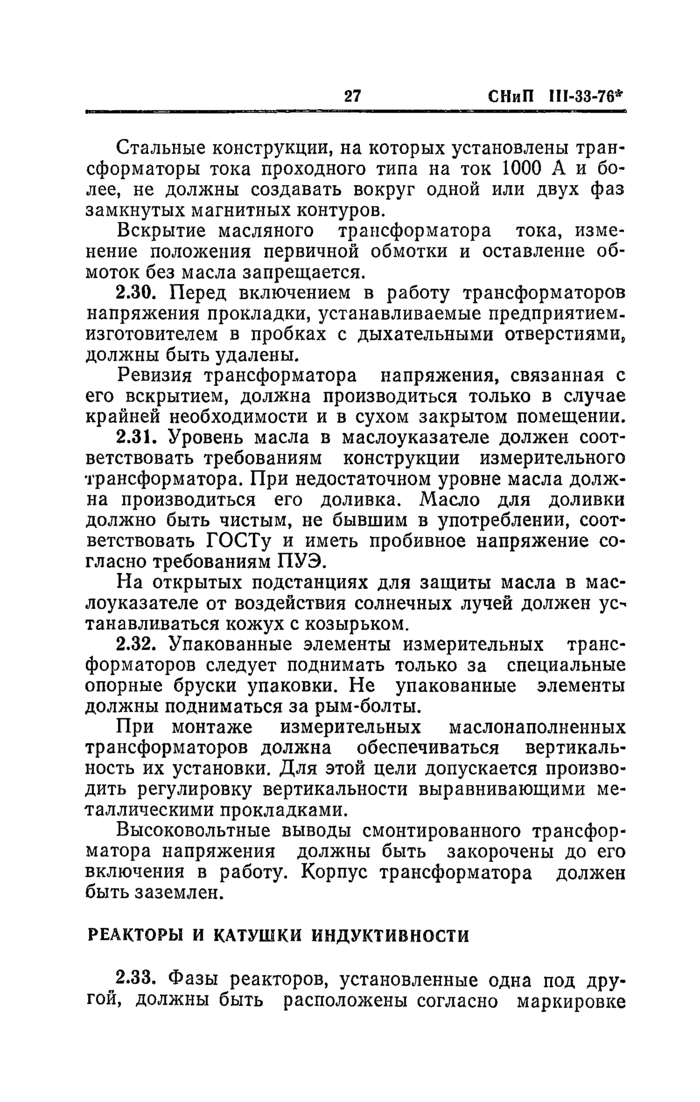

1.7. Маслонаполненные герметические вводы силовых трансформаторов следует хранить в распакованном виде в сухом помещении на специальных стойках, а радиаторы с уплотненными фланцами — под навесом. В маслонаполненных вводах должно быть обеспечено избыточное давление. Расширитель, предохранительную (выхлопную) трубу и радиаторы надлежит хранить, принимая меры против проникновения в них влаги.

1.8. Электрическую аппаратуру для закрытой установки необходимо хранить в сухих помещениях. Электроизмерительные приборы, реле и тому подобное следует хранить в утепленных помещениях.

Условия хранения распределительных щитов и щитов управления должны соответствовать условиям хранения смонтированных на них аппаратов и измерительных приборов.

1.9. Пластины свинцовых кислотных аккумуляторных батарей надлежит хранить в сухом помещении в упакованном виде. Щелочные батареи следует хранить также в сухих и вентилируемых помещениях. Совместное хранение щелочных аккумуляторных батарей и пластин кислотных аккумуляторных батарей запрещается.

1.10. Барабаны с кабелем необходимо хранить на подкладках; концы кабелей должны быть заделаны от проникновения влаги. Хранение кабелей сроком более одного года следует производить под навесом. Обшивка

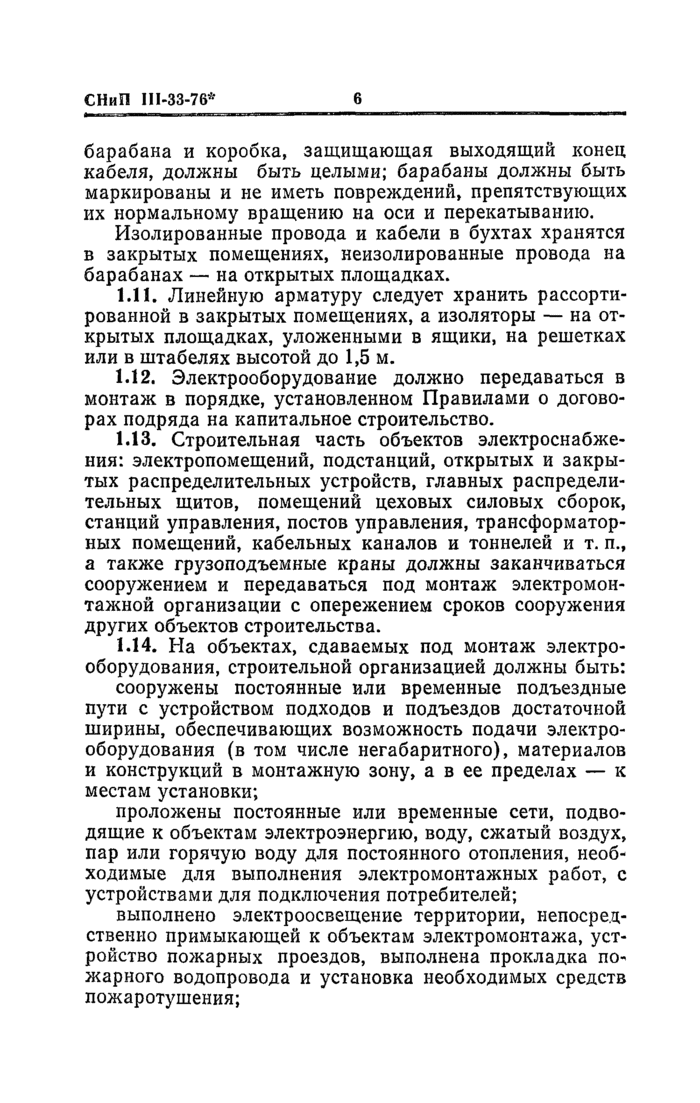

барабана и коробка, защищающая выходящий конец кабеля, должны быть целыми; барабаны должны быть маркированы и не иметь повреждений, препятствующих их нормальному вращению на оси и перекатыванию.

Изолированные провода и кабели в бухтах хранятся в закрытых помещениях, неизолированные провода на барабанах — на открытых площадках.

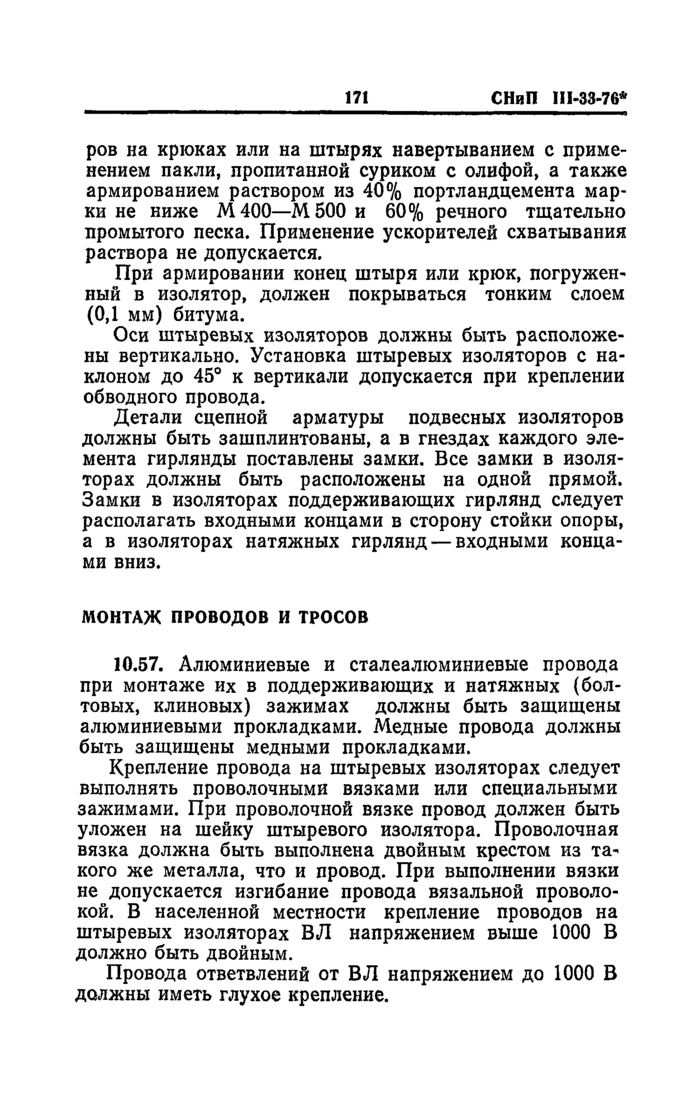

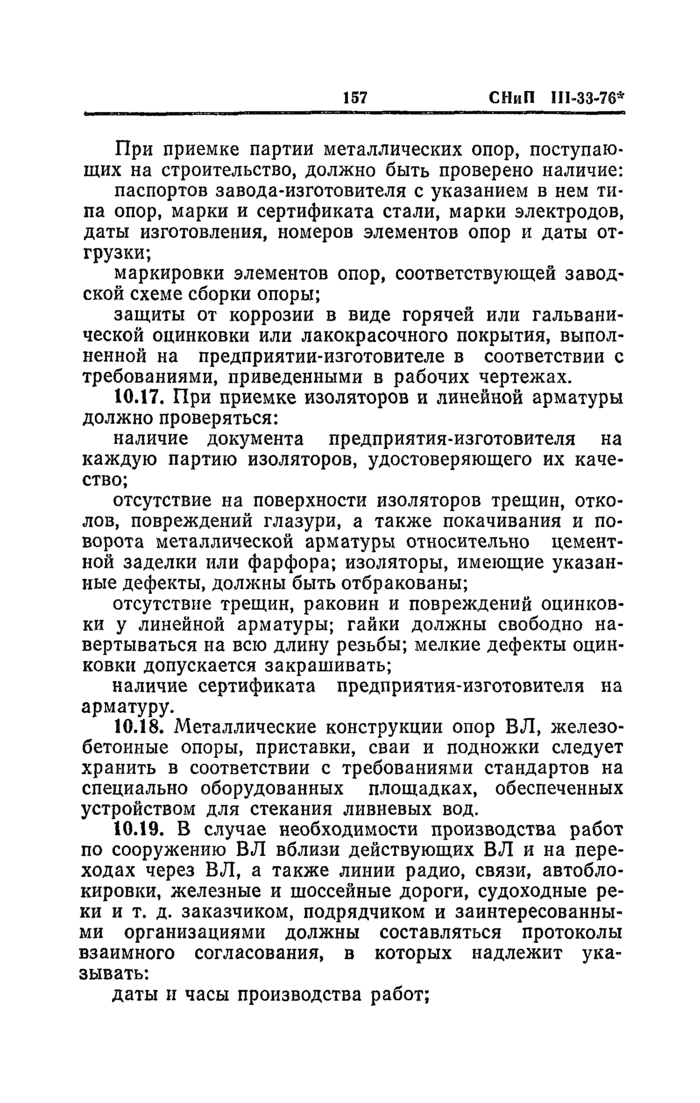

1.11. Линейную арматуру следует хранить рассортированной в закрытых помещениях, а изоляторы — на открытых площадках, уложенными в ящики, на решетках или в штабелях высотой до 1,5 м.

1.12. Электрооборудование должно передаваться в монтаж в порядке, установленном Правилами о договорах подряда на капитальное строительство.

1.13. Строительная часть объектов электроснабжения: электропомещений, подстанций, открытых и закрытых распределительных устройств, главных распределительных щитов, помещений цеховых силовых сборок, станций управления, постов управления, трансформаторных помещений, кабельных каналов и тоннелей и т. п., а также грузоподъемные краны должны заканчиваться сооружением и передаваться под монтаж электромонтажной организации с опережением сроков сооружения других объектов строительства.

1.14. На объектах, сдаваемых под монтаж электрооборудования, строительной организацией должны быть:

сооружены постоянные или временные подъездные пути с устройством подходов и подъездов достаточной ширины, обеспечивающих возможность подачи электрооборудования (в том числе негабаритного), материалов и конструкций в монтажную зону, а в ее пределах — к местам установки;

проложены постоянные или временные сети, подводящие к объектам электроэнергию, воду, сжатый воздух, пар или горячую воду для постоянного отопления, необходимые для выполнения электромонтажных работ, с устройствами для подключения потребителей;

выполнено электроосвещение территории, непосредственно примыкающей к объектам электромонтажа, устройство пожарных проездов, выполнена прокладка пожарного водопровода и установка необходимых средств пожаротушения;

выполнены работы по устройству фундаментов под электрические машины, укрытию щитами кабельных каналов, гидроизоляции и освобождению помещений от опалубки, излишних лесов и строительного мусора;

установлены ограждения лестничных маршей, балконов, монтажных проемов, закончено остекление оконных проемов или временное закрытие их;

выполнены отделочные работы и введены в действие системы отопления и вентиляции в электротехнических помещениях до начала работ по установке и подключению электрооборудования;

установлены закладные детали и оставлены монтажные проемы, рассчитанные на перемещение к месту монтажа крупноблочного электрооборудования, а также отверстия диаметром более 30 мм для прохода труб и кабелей, борозды, ниши и гнезда, предусмотренные архитектурно-строительными чертежами;

произведено испытание мостиков и площадок, предусмотренных проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а также конструкций крепления многоламповых светильников (люстр) массой более 100 кг.

1.15. Сдача-приемка объектов (помещений и участков работ) под монтаж электрооборудования должна оформляться актами, подписанными представителями заказчика, строительной и электромонтажной организаций, а для электрооборудования, монтаж которого осуществляется с привлечением шефмонтажного персонала, кроме того, представителем организации, осуществляющей шефмонтаж.

1.16. Генеральный подрядчик обязан предупреждать электромонтажную организацию о проведении отделочных (малярных) работ в помещениях со смонтированным электрооборудованием и обеспечивать защиту электрооборудования от загрязнения.

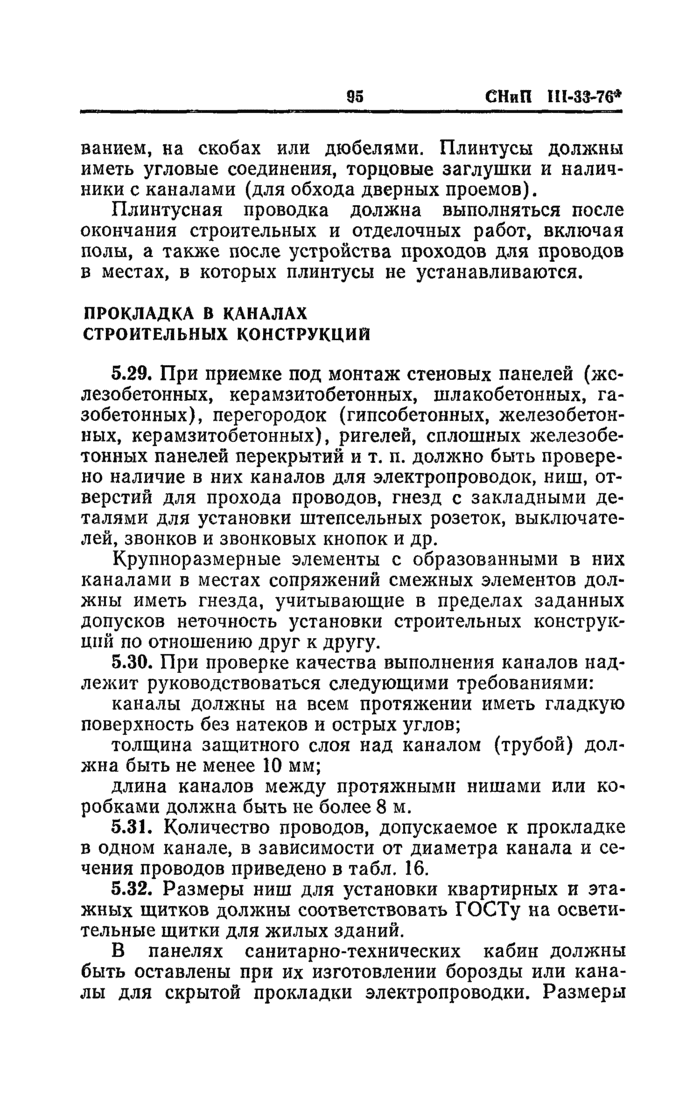

1.17. Генеральные подрядные организации должны осуществлять заделку предусмотренных архитектурно-строительными чертежами отверстий, борозд, ниш и гнезд в фундаментах, стенах, перегородках и перекрытиях для монтажа электрооборудования и электрических сетей после выполнения электромонтажных работ.

Размеры отверстий (проходов) для проводов, кабе-

лей, а также труб электропроводок должны быть не менее:

для одиночных проходов Д+35 мм, где Д — наружный диаметр провода, кабеля или трубы, мм;

для групповых проходов Л+70 мм и £+70 мм, где Л и £ — соответственно ширина и высота группы проводов, кабелей или труб, мм.

Отверстия диаметром менее 30 мм, не поддающиеся учету при разработке чертежей, а также отверстия, которые не могут быть предусмотрены в строительных конструкциях по условиям технологии их изготовления, должны выполняться электромонтажной организацией на месте производства работ.

1.18. Траншеи для прокладки кабелей в земле должны быть полностью подготовлены к началу укладки кабеля: откачана вода, очищены от камней, комьев земли и строительного мусора; на дне траншеи устроена подушка из разрыхленной земли; сделаны проколы грунта в местах пересечений кабелей с подземными коммуникациями, дорогами и другими инженерными сооружениями, заложены трубы; кирпич или плиты для механической защиты кабелей должны быть развезены по трассе и разложены по бровке траншеи.

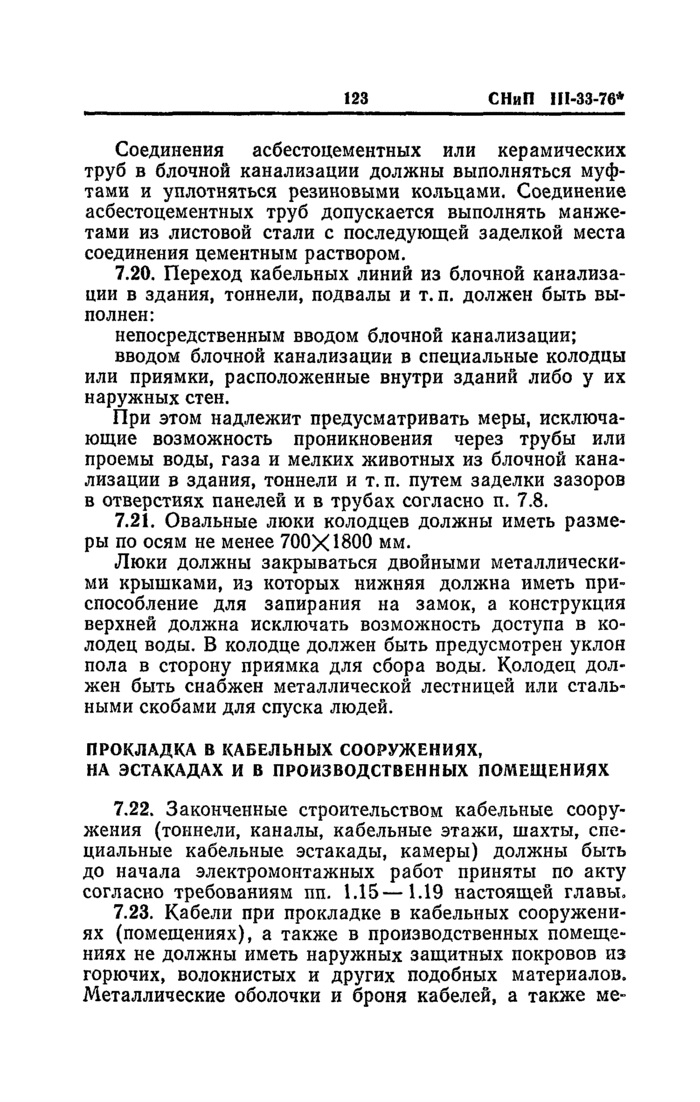

1.19. Кабельная блочная канализация должна быть до засыпки грунтом принята по акту монтажной и эксплуатирующей организациями. При приемке проверяется: глубина заложения кабельных блоков от планировочной отметки, правильность укладки железобетонных панелей и труб, устройство стыков, качество гидроизоляции, чистота и соосность каналов, размеры люков колодцев и наличие на них двойных крышек (нижняя с запором), а также металлической лестницы или скоб для спуска в колодец.

1.20. До начала монтажа электрооборудования открытых подстанций должны быть выполнены следующие строительные работы: установка, выверка и крепление всех металлических и железобетонных конструкций, сооружение всех фундаментов под оборудование, кабельных каналов и лотков с перекрытиями, ливневой канализации и других подземных коммуникаций, железнодорожных путей, автодорог и подъездов для подачи оборудования, постоянного или временного ограждения

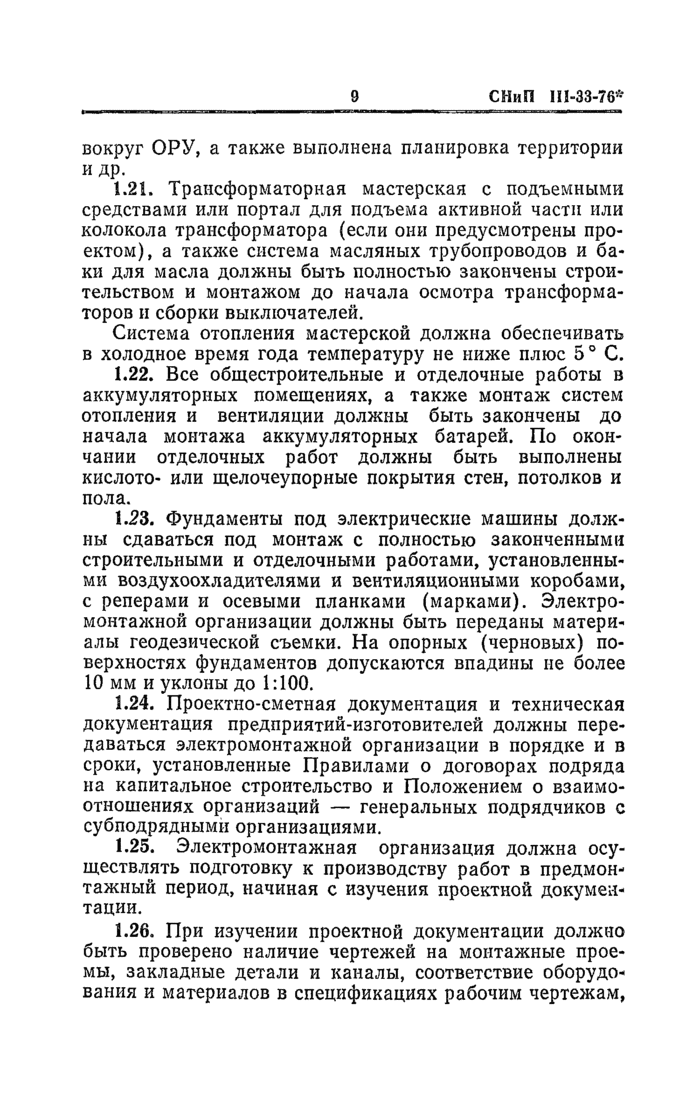

вокруг ОРУ, а также выполнена планировка территории и др.

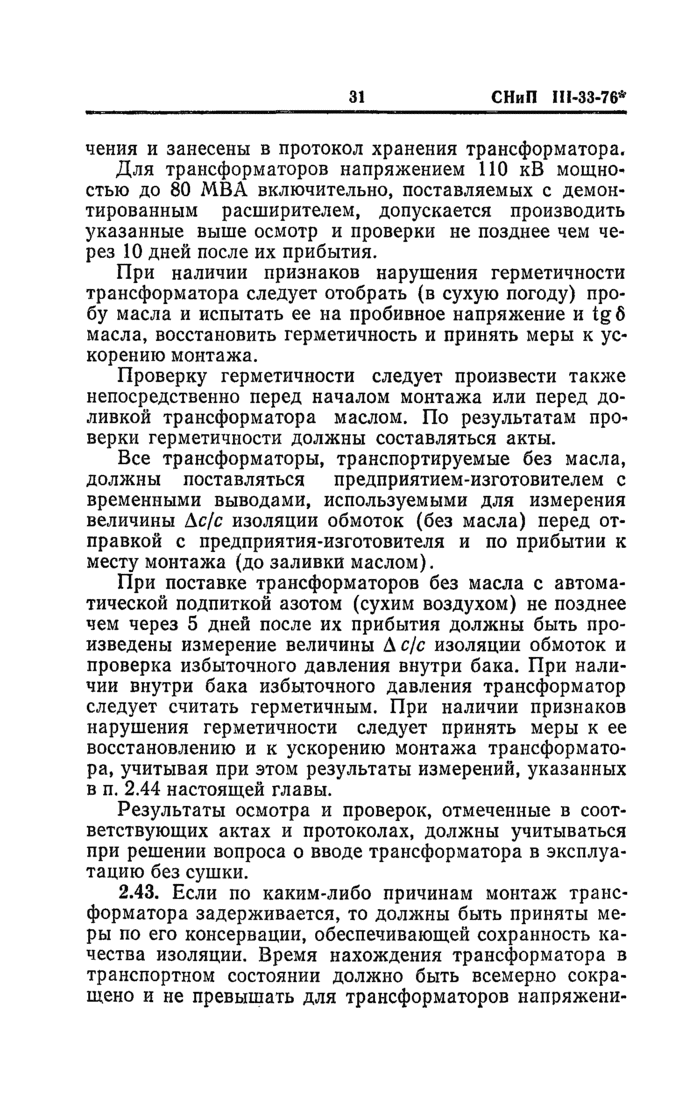

1.21. Трансформаторная мастерская с подъемными средствами или портал для подъема активной части или колокола трансформатора (если они предусмотрены проектом), а также система масляных трубопроводов и баки для масла должны быть полностью закончены строительством и монтажом до начала осмотра трансформаторов и сборки выключателей.

Система отопления мастерской должна обеспечивать в холодное время года температуру не ниже плюс 5° С.

1.22. Все общестроительные и отделочные работы в аккумуляторных помещениях, а также монтаж систем отопления и вентиляции должны быть закончены до начала монтажа аккумуляторных батарей. По окончании отделочных работ должны быть выполнены кислото- или щелочеупорные покрытия стен, потолков и пола.

1.23. Фундаменты под электрические машины должны сдаваться под монтаж с полностью законченными строительными и отделочными работами, установленными воздухоохладителями и вентиляционными коробами, с реперами и осевыми планками (марками). Электромонтажной организации должны быть переданы материалы геодезической съемки. На опорных (черновых) поверхностях фундаментов допускаются впадины не более 10 мм и уклоны до 1:100.

1.24. Проектно-сметная документация и техническая документация предприятий-изготовителей должны передаваться электромонтажной организации в порядке и в сроки, установленные Правилами о договорах подряда на капитальное строительство и Положением о взаимоотношениях организаций — генеральных подрядчиков с субподрядными организациями.

1.25. Электромонтажная организация должна осуществлять подготовку к производству работ в предмон-тажный период, начиная с изучения проектной документации.

1.26. При изучении проектной документации должно быть проверено наличие чертежей на монтажные проемы, закладные детали и каналы, соответствие оборудования и материалов в спецификациях рабочим чертежам,

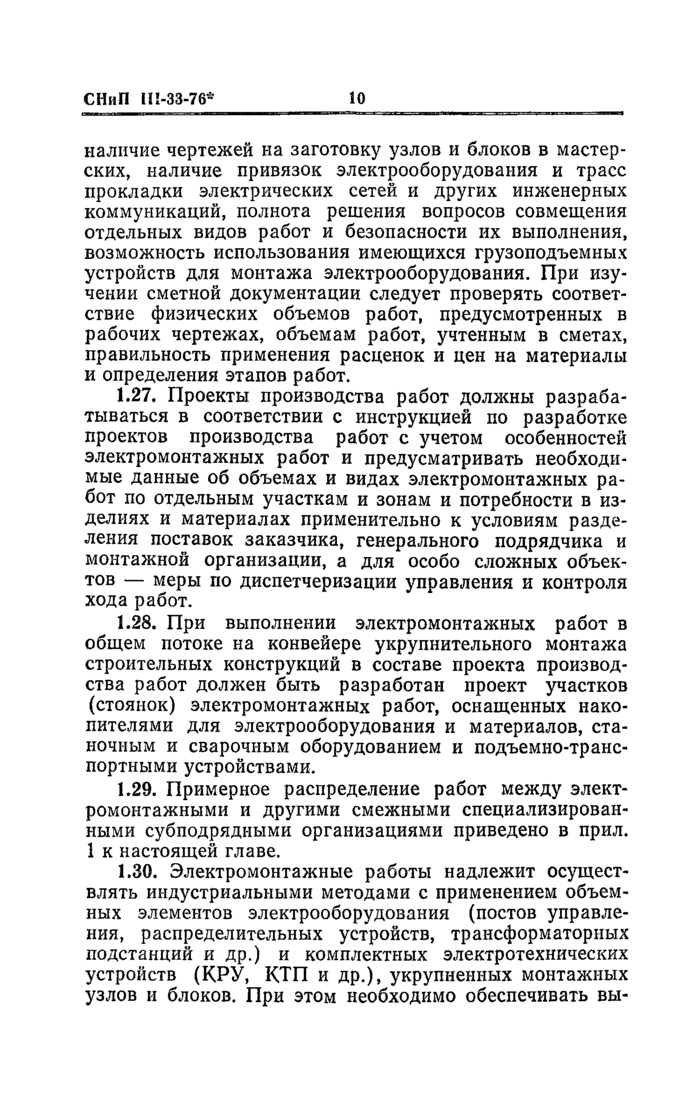

наличие чертежей на заготовку узлов и блоков в мастерских, наличие привязок электрооборудования и трасс прокладки электрических сетей и других инженерных коммуникаций, полнота решения вопросов совмещения отдельных видов работ и безопасности их выполнения, возможность использования имеющихся грузоподъемных устройств для монтажа электрооборудования. При изучении сметной документации следует проверять соответствие физических объемов работ, предусмотренных в рабочих чертежах, объемам работ, учтенным в сметах, правильность применения расценок и цен на материалы и определения этапов работ.

1.27. Проекты производства работ должны разрабатываться в соответствии с инструкцией по разработке проектов производства работ с учетом особенностей электромонтажных работ и предусматривать необходимые данные об объемах и видах электромонтажных работ по отдельным участкам и зонам и потребности в изделиях и материалах применительно к условиям разделения поставок заказчика, генерального подрядчика и монтажной организации, а для особо сложных объектов — меры по диспетчеризации управления и контроля хода работ.

1.28. При выполнении электромонтажных работ в общем потоке на конвейере укрупнительного монтажа строительных конструкций в составе проекта производства работ должен быть разработан проект участков (стоянок) электромонтажных работ, оснащенных накопителями для электрооборудования и материалов, станочным и сварочным оборудованием и подъемно-транспортными устройствами.

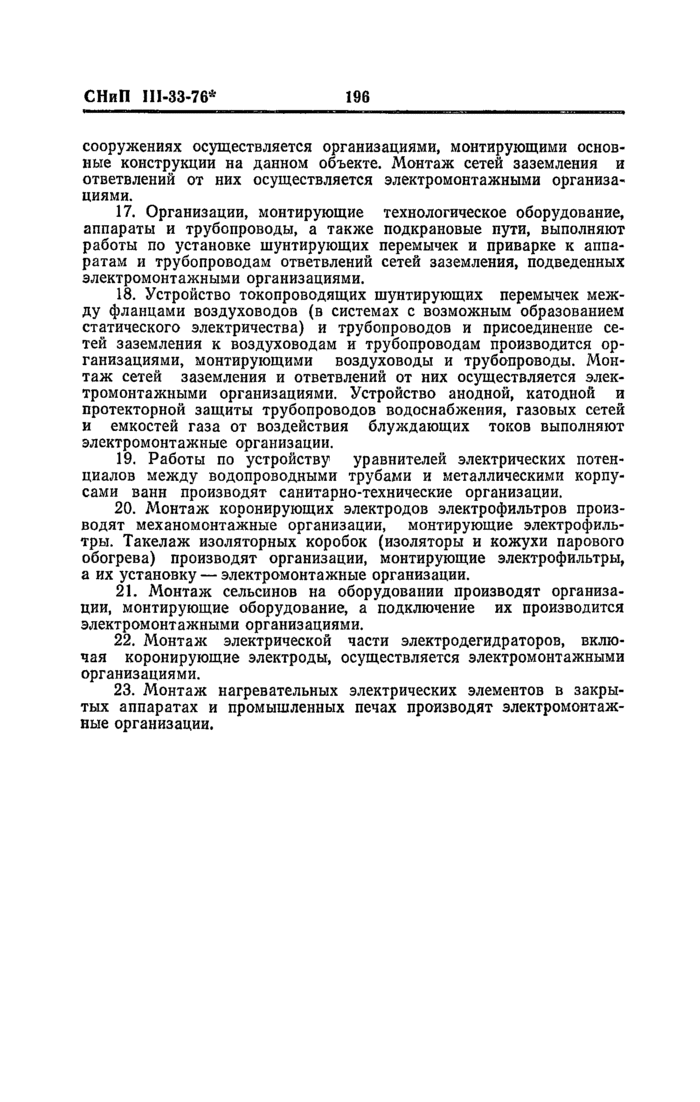

1.29. Примерное распределение работ между электромонтажными и другими смежными специализированными субподрядными организациями приведено в прил. 1 к настоящей главе.

1.30. Электромонтажные работы надлежит осуществлять индустриальными методами с применением объемных элементов электрооборудования (постов управления, распределительных устройств, трансформаторных подстанций и др.) и комплектных электротехнических устройств (КРУ, КТП и др.), укрупненных монтажных узлов и блоков. При этом необходимо обеспечивать вы-

полнение максимального объема работ вне монтажной зоны.

1.31. Выполнение электромонтажных работ следует, как правило, производить в две стадии. В первой стадии должны выполняться работы по установке закладных деталей в строительных конструкциях, подготовке трасс электропроводок и заземления, а также по изготовлению и укрупнению вне монтажной зоны монтажных узлов и блоков. Во второй стадии должны выполняться работы по монтажу электрооборудования, скомплектованного в виде узлов и блоков, прокладке сетей по готовым трассам и подключению проводов и кабелей к электрооборудованию.

1.32. Электромонтажные работы в общем потоке на конвейере укрупнительного монтажа строительных конструкций следует выполнять в полном объеме (включая монтаж магистральных и распределительных шинопроводов, троллейных линий, светильников, электропроводок), кроме соединений электрических сетей между укрупненными блоками.

1.33. Графиками строительно-монтажных работ должно предусматриваться использование электромонтажной организацией строительных лесов (подмостей, площадок), предназначенных для выполнения общестроительных, а также других строительно-монтажных работ.
