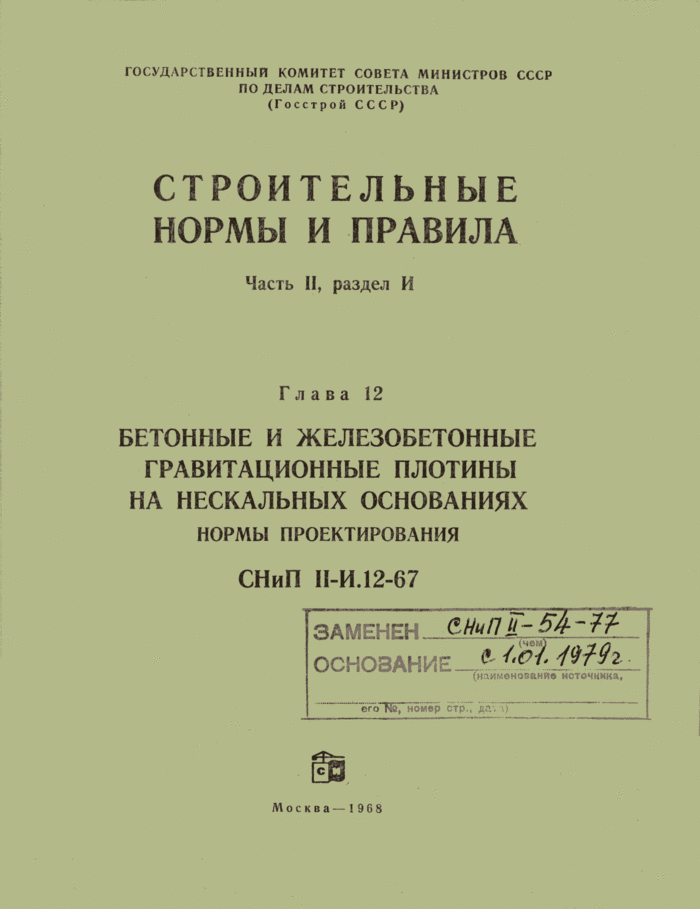

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (Госстрой СССР)
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II, раздел И
Глава 12
БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ГРАВИТАЦИОННЫЕ ПЛОТИНЫ НА НЕСКАЛЬНЫХ ОСНОВАНИЯХ
НОРМЫ ПРОЕКТИРОВАНИЯ
СНиП Н-И.12-67
ЗАМЕНЕН…..С-НиПЯ-
ОСНОВАНИЕ
(наименование источника, —еГоТВГ номер стр.; да” \)
@5
Москва — 1968
Издание официальное

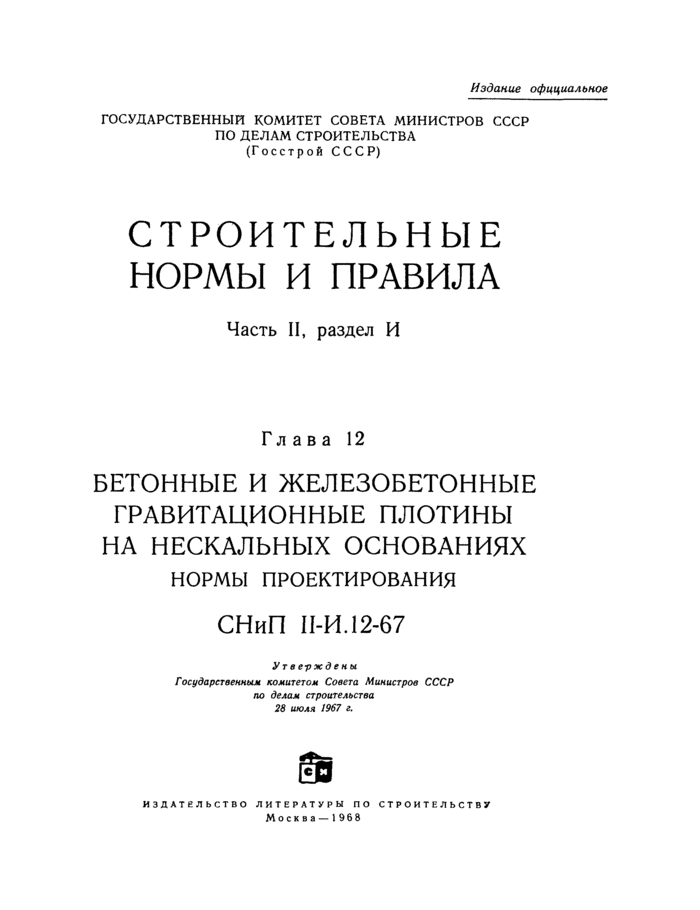

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (Госстрой СССР)
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Часть II, раздел И
Глава 12
БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ГРАВИТАЦИОННЫЕ ПЛОТИНЫ НА НЕСКАЛЬНЫХ ОСНОВАНИЯХ НОРМЫ ПРОЕКТИРОВАНИЯ
СНиП П-И.12-67
Утверждены Г ос уда рст венным комитетом Совета Министров СССР по делам строительства 28 июля 1967 г.
издательство ЛИТЕРАТУРЫ по строительству Москва — 1968

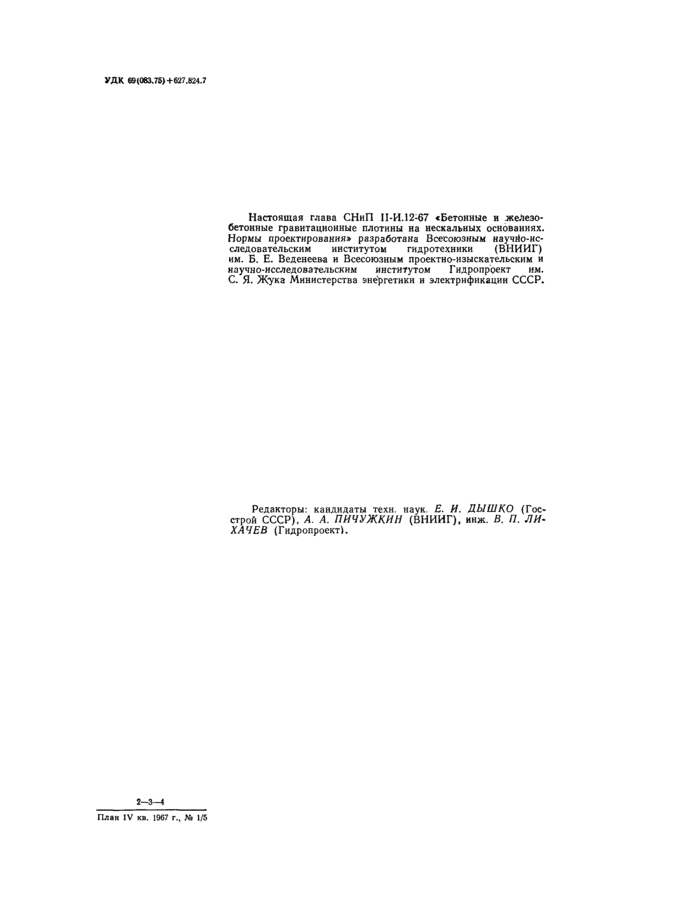

Настоящая глава СНиП П-И.12-67 «Бетонные и железобетонные гравитационные плотины на несхальных основаниях. Нормы проектирования» разработана Всесоюзным научМо-ис-следоватсльским институтом гидротехники (ВНИИГ) им. Б. Е. Веденеева и Всесоюзным проектно-изыскательским и научно-исследовательским институтом Гидропроект им. С. Я. Жука Министерства энергетики и электрификации СССР.
Редакторы: кандидаты тсхи. наук Е. И. ДЫШКО (Госстрой СССР). А А. ПИЧУЖКНН (ВНИИГ). инж. В. П. ЛИХАЧЕВ (Гидропроект).
г-з—<
Пл«и IV к». 1907 г.. N> 1Л
Государственный комитет Совета Министров СССР оо делам строительства (Госстрой СССР)
Строительные нормы и правила
Бетонные и железобетонные гравитационные плотины на нескальных осиованивх. Нормы проектировании
СНиП П-И.12-67

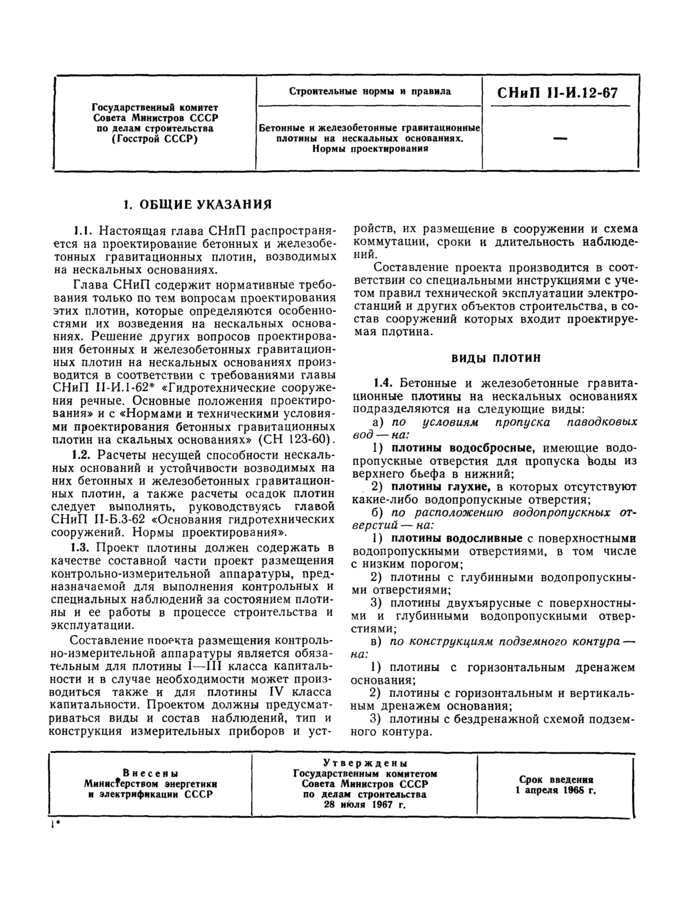

1. ОБЩИЕ УКАЗАНИЯ
1.1. Настоящая глава СНиП распространяется на проектирование бетонных и железобетонных гравитационных плотин, возводимых на нескальных основаниях.
Глава СНиП содержит нормативные требования только по тем вопросам проектирования этих плотин, которые определяются особенностями их возведения на нескальных основаниях. Решение других вопросов проектирования бетонных и железобетонных гравитационных плотин на нескальных основаниях производится в соответствии с требованиями главы СНиП П-И. 1-62* «Гидротехнические сооружения речные. Основные положения проектирования» и с «Нормами и техническими условиями проектирования бетонных гравитационных плотин на скальных основаниях» (СН 123-60).
1.2. Расчеты несущей способности нескальных оснований и устойчивости возводимых на них бетонных и железобетонных гравитационных плотин, а также расчеты осадок плотин следует выполнять, руководствуясь главой СНиП П-Б.3-62 «Основания гидротехнических сооружений. Нормы проектирования».
1.3. Проект плотины должен содержать в качестве составной части проект размещения контрольно-измерительной аппаратуры, предназначаемой для выполнения контрольных и специальных наблюдений за состоянием плотины н ее работы в процессе строительства и эксплуатации.
Составление пооекта размещения контрольно-измерительной аппаратуры является обязательным для плотины 1—III класса капитальности и в случае необходимости может производиться также и для плотины IV класса капитальности. Проектом должны предусматриваться виды и состав наблюдений, тип и конструкция измерительных приборов и уст
ройств, их размещение в сооружении и схема коммутации, сроки и длительность наблюдений.
Составление проекта производится в соответствии со специальными инструкциями с учетом правил технической эксплуатации электростанций и других объектов строительства, в состав сооружений которых входит проектируемая плртина.
виды плотин
1.4. Бетонные и железобетонные гравитационные плотины на нескальных основаниях подразделяются на следующие виды:
а) по условиям пропуска паводковых вод — на:
1) плотины водосбросные, имеющие водопропускные отверстия для пропуска Ъоды из верхнего бьефа в нижний;
2) плотины глухие, в которых отсутствуют какие-либо водопропускные отверстия;
б) по расположению водопропускных отверстий — на:
1) плотины водосливные с поверхностными водопропускными отверстиями, в том числе с низким порогом;
2) плотины с глубинными водопропускными отверстиями;
3) плотины двухъярусные с поверхностными и глубинными водопропускными отверстиями;
в) по конструкциям подземного контура —
на:
1) плотины с горизонтальным дренажем основания;
2) плотины с горизонтальным и вертикальным дренажем основания;
3) плотины с бездренажной схемой подземного контура.
Внесены Министерством энергетики н электрификации СССР
Утверждены Государственным комитетом Совета Министров СССР по делам строительства 28 июли 1967 г.
Срок введении I апрели 1968 г.
I
СНиП ll-И.12-67

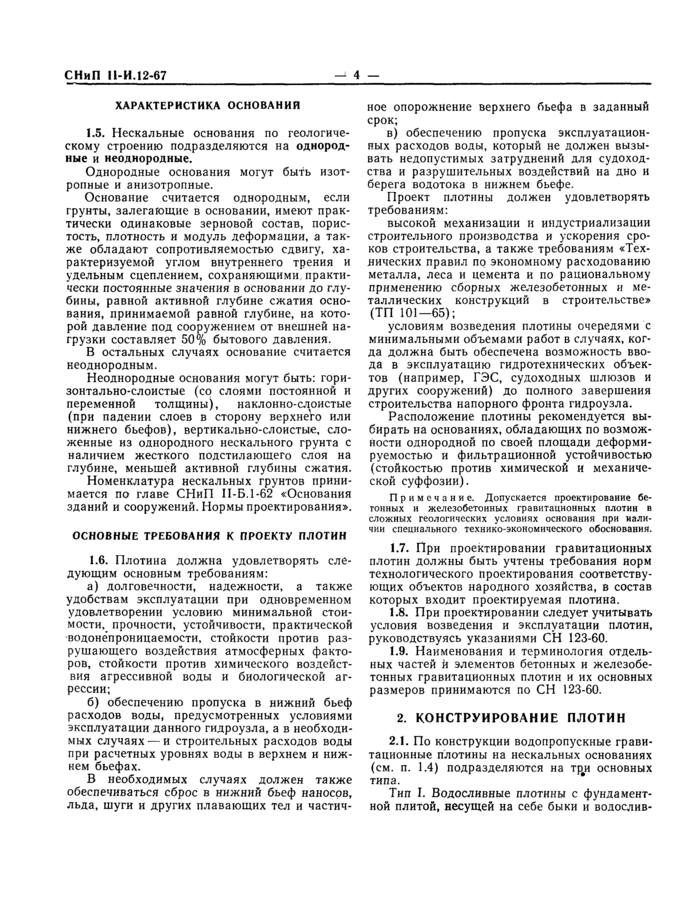

ХАРАКТЕРИСТИКА ОСНОВАНИЯ
1.5. Нескальные основания по геологическому строению подразделяются на однородные и неоднородные.
Однородные основания могут быть изотропные и анизотропные.
Основание считается однородным, если грунты, залегающие в основании, имеют практически одинаковые зерновой состав, пористость, плотность и модуль деформации, а также обладают сопротивляемостью сдвигу, характеризуемой углом внутреннего трения и удельным сцеплением, сохраняющими практически постоянные значения в основании до глубины, равной активной глубине сжатия основания, принимаемой равной глубине, на которой давление под сооружением от внешней нагрузки составляет 50% бытового давления.
В остальных случаях основание считается неоднородным.
Неоднородные основания могут быть: горизонтально-слоистые (со слоями постоянной и переменной толщины), наклонно-слоистые (при падении слоев в сторону верхнего или нижнего бьефов), вертикально-слоистые, сложенные из однородного нескального грунта с наличием жесткого подстилающего слоя на глубине, меньшей активной глубины сжатия.
Номенклатура нескальных грунтов принимается по главе СНиП И-Б.1-62 «Основания зданий и сооружений. Нормы проектирования*.
ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТУ ПЛОТИН
1.6. Плотина должна удовлетворять следующим основным требованиям:
а) долговечности, надежности, а также удобствам эксплуатации при одновременном удовлетворении условию минимальной стоимости, прочности, устойчивости, практической водонепроницаемости, стойкости против разрушающего воздействия атмосферных факторов, стойкости против химического воздействия агрессивной воды и биологической агрессии;
б) обеспечению пропуска в нижний бьеф расходов воды, предусмотренных условиями эксплуатации данного гидроузла, а в необходимых случаях — и строительных расходов воды при расчетных уровнях воды в верхнем и нижнем бьефах.
В необходимых случаях должен также обеспечиваться сброс в нижний бьеф наносов, льда, шуги и других плавающих тел и частич
ное опорожнение верхнего бьефа в заданный срок;
в) обеспечению пропуска эксплуатационных расходов воды, который не должен вызывать недопустимых затруднений для судоходства и разрушительных воздействий на дно и берега водотока в нижнем бьефе.
Проект плотины должен удовлетворять требованиям:
высокой механизации н индустриализации строительного производства и ускорения сроков строительства, а также требованиям «Технических правил по экономному расходованию металла, леса и цемента и по рациональному применению сборных железобетонных и металлических конструкций в строительстве» (ТП 101-65);
условиям возведения плотины очередями с минимальными объемами работ в случаях, когда должна быть обеспечена возможность ввода в эксплуатацию гидротехнических объектов (например. ГЭС, судоходных шлюзов и других сооружений) до полного завершения строительства напорного фронта гидроузла.
Расположение плотины рекомендуется выбирать на основаниях, обладающих по возможности однородной по своей площади деформируемостью и фильтрационной устойчивостью (стойкостью против химической и механической суффозии).
Примечание. Допускается проектирование бетонных и железобетонных гравитационных плотин в сложных геологических условиях основания при наличии специального технико-экономического обоснования.
1.7. При проектировании гравитационных плотин должны быть учтены требования норм технологического проектирования соответствующих объектов народного хозяйства, в состав которых входит проектируемая плотина.
1.8. При проектировании следует учитывать условия возведения и эксплуатации плотин, руководствуясь указаниями СН 123-60.
1.9. Наименования и терминология отдельных частей й элементов бетонных и железобетонных гравитационных плотин и их основных размеров принимаются по СН 123-60.
2. КОНСТРУИРОВАНИЕ ПЛОТИН
2.1. По конструкции водопропускные гравитационные плотины на нсскальных основаниях (см. п. 1.4) подразделяются на тр#и основных типа.
Тип I. Водосливные плотины с фундаментной плитой, несущей на себе быки и водослив-
СНиП ll-И. 12-67

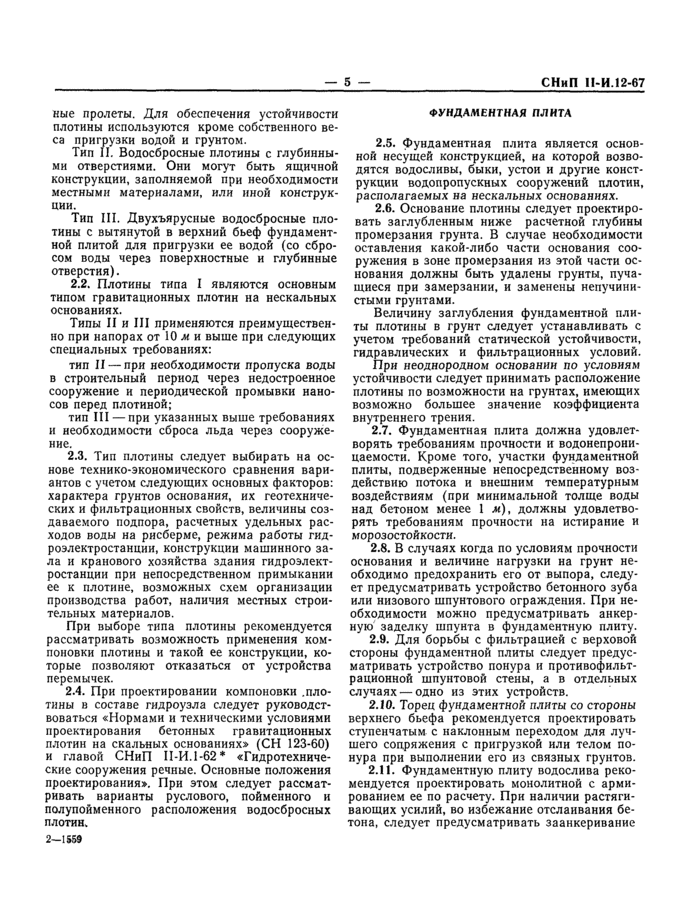

ные пролеты. Для обеспечения устойчивости плотины используются кроме собственного веса пригрузки водой и грунтом.
Тип II. Водосбросные плотины с глубинными отверстиями. Они могут быть ящичной конструкции, заполняемой при необходимости местными материалами, или иной конструкции.
Тип III. Двухъярусные водосбросные плотины с вытянутой в верхний бьеф фундаментной плитой для пригрузки ее водой (со сбросом воды через поверхностные и глубинные отверстия).
2.2. Плотины типа I являются основным типом гравитационных плотин на нескальных основаниях.
Типы II и III применяются преимущественно при напорах от 10 м и выше при следующих специальных требованиях:
тип II — при необходимости пропуска воды в строительный период через недостроенное сооружение и периодической промывки наносов перед плотиной;
тип III — при указанных выше требованиях и необходимости сброса льда через сооружение.
2.3. Тип плотины следует выбирать на основе технико-экономического сравнения вариантов с учетом следующих основных факторов: характера грунтов основания, их геотехнических и фильтрационных свойств, величины создаваемого подпора, расчетных удельных расходов воды на рисберме, режима работы гидроэлектростанции, конструкции машинного зала и кранового хозяйства здания гидроэлектростанции при непосредственном примыкании ее к плотине, возможных схем организации производства работ, наличия местных строительных материалов.
При выборе типа плотины рекомендуется рассматривать возможность применения компоновки плотины и такой ее конструкции, которые позволяют отказаться от устройства перемычек.
2.4. При проектировании компоновки .плотины в составе гидроузла следует руководствоваться «Нормами и техническими условиями проектирования бетонных гравитационных плотин на скальных основаниях» (СН 123-60) и главой СНиП Н-И.1-62* «Гидротехнические сооружения речные. Основные положения проектирования». При этом следует рассматривать варианты руслового, пойменного и полупойменного расположения водосбросных плотин.
2-1659
ФУНДАМЕНТНАЯ ПЛИ ТА
2.5. Фундаментная плита является основной несущей конструкцией, на которой возводятся водосливы, быки, устои и другие конструкции водопропускных сооружений плотин, располагаемых на нескальных основаниях.
2.6. Основание плотины следует проектировать заглубленным ниже расчетной глубины промерзания грунта. В случае необходимости оставления какой-либо части основания сооружения в зоне промерзания из этой части основания должны быть удалены грунты, пучащиеся при замерзании, и заменены непучини-стыми грунтами.
Величину заглубления фундаментной плиты плотины в грунт следует устанавливать с учетом требований статической устойчивости, гидравлических и фильтрационных условий.
При неоднородном основании по условиям устойчивости следует принимать расположение плотины по возможности на грунтах, имеющих возможно большее значение коэффициента внутреннего трения.
2.7. Фундаментная плита должна удовлетворять требованиям прочности и водонепроницаемости. Кроме того, участки фундаментной плиты, подверженные непосредственному воздействию потока и внешним температурным воздействиям (при минимальной толще воды над бетоном менее I м), должны удовлетворять требованиям прочности на истирание и морозостойкости.
2.8. В случаях когда по условиям прочности основания и величине нагрузки на грунт необходимо предохранить его от выпора, следует предусматривать устройство бетонного зуба или низового шпунтового ограждения. При необходимости можно предусматривать анкерную заделку шпунта в фундаментную плиту.
2.9. Для борьбы с фильтрацией с верховой стороны фундаментной плиты следует предусматривать устройство понура и противофильт-рационной шпунтовой стены, а в отдельных случаях — одно из этих устройств.
2.10. Торец фундаментной плиты со стороны верхнего бьефа рекомендуется проектировать ступенчатым с наклонным переходом для лучшего сопряжения с пригрузкой или телом понура при выполнении его из связных грунтов.
2.11. Фундаментную плиту водослива рекомендуется проектировать монолитной с армированием ее по расчету. При наличии растягивающих усилий, во избежание отслаивания бетона, следует предусматривать заанкеривание
— 6 —

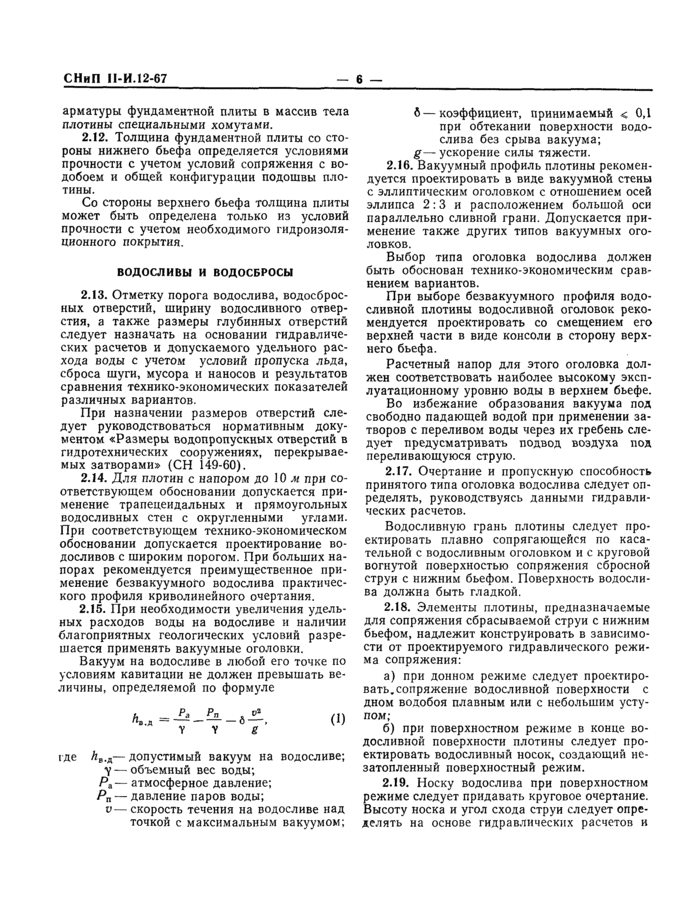

арматуры фундаментной плиты в массив тела плотины специальными хомутами.
2.12. Толщина фундаментной плиты со стороны нижнего бьефа определяется условиями прочности с учетом условий сопряжения с водобоем и общей конфигурации подошвы плотины.
Со стороны верхнего бьефа толщина плиты может быть определена только из условий прочности с учетом необходимого гидроизоляционного покрытия.
водосливы И ВОДОСБРОСЫ
2.13. Отметку порога водослива, водосбросных отверстий, ширину водосливного отверстия, а также размеры глубинных отверстий следует назначать на основании гидравлических расчетов и допускаемого удельного расхода воды с учетом условий пропуска льда, сброса шуги, мусора и наносов и результатов сравнения технико-экономических показателей различных вариантов.
При назначении размеров отверстий следует руководствоваться нормативным документом «Размеры водопропускных отверстий в гидротехнических сооружениях, перекрываемых затворами» (СН 149-60).
2.14. Для плотин с напором до 10 м при соответствующем обосновании допускается применение трапецеидальных и прямоугольных водосливных стен с округленными углами. При соответствующем технико-экономическом обосновании допускается проектирование водосливов с широким порогом. При больших напорах рекомендуется преимущественное применение безвакуумного водослива практического профиля криволинейного очертания.
2.15. При необходимости увеличения удельных расходов воды на водосливе и наличии благоприятных геологических условий разрешается применять вакуумные оголовки.
Вакуум на водосливе в любой его точке по условиям кавитации не должен превышать величины, определяемой по формуле
где А,.д- допустимый вакуум на водосливе; Y~ объемный вес воды;
Р»— атмосферное давление;
Рп — давление паров воды; v— скорость течения на водосливе над точкой с максимальным вакуумом;
б — коэффициент, принимаемый < 0,1 при обтекании поверхности водослива без срыва вакуума; g— ускорение силы тяжести.
2.16. Вакуумный профиль плотины рекомендуется проектировать в виде вакуумной стены с эллиптическим оголовком с отношением осей эллипса 2:3 и расположением большой оси параллельно сливной грани. Допускается применение также других типов вакуумных оголовков.
Выбор типа оголовка водослива должен быть обоснован технико-экономическим сравнением вариантов.
При выборе безвакуумного профиля водосливной плотины водосливной оголовок рекомендуется проектировать со смещением его верхней части в виде консоли в сторону верхнего бьефа.
Расчетный напор для этого оголовка должен соответствовать наиболее высокому эксплуатационному уровню воды в верхнем бьефе.
Во избежание образования вакуума под свободно падающей водой при применении затворов с переливом воды через их гребень следует предусматривать подвод воздуха под переливающуюся струю.
2.17. Очертание и пропускную способность принятого типа оголовка водослива следует определять, руководствуясь данными гидравлических расчетов.
Водосливную грань плотины следует проектировать плавно сопрягающейся по касательной с водосливным оголовком и с круговой вогнутой поверхностью сопряжения сбросной струи с нижним бьефом. Поверхность водослива должна быть гладкой.
2.18. Элементы плотины, предназначаемые для сопряжения сбрасываемой струи с нижним бьефом, надлежит конструировать в зависимости от проектируемого гидравлического режима сопряжения:
а) при донном режиме следует проектировать, сопряжение водосливной поверхности с дном водобоя плавным или с небольшим уступом;
б) при поверхностном режиме в конце водосливной поверхности плотины следует проектировать водосливный носок, создающий не-затопленный поверхностный режим.
2.19. Носку водослива при поверхностном режиме следует придавать круговое очертание. Высоту носка и угол схода струи следует определять на основе гидравлических расчетов и
СНиП И-И. 12-67

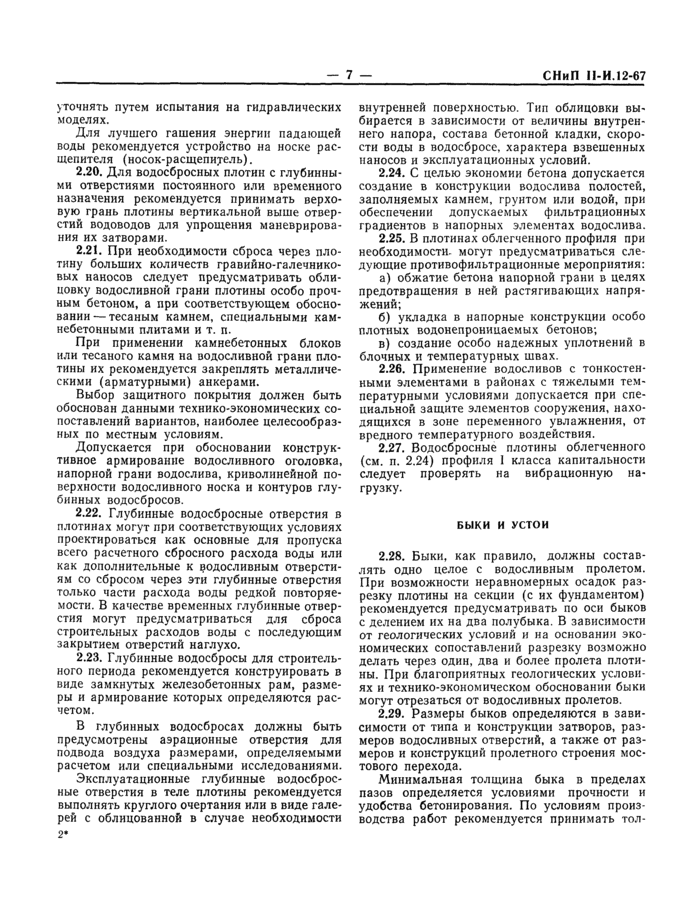

уточнять путем испытания на гидравлических моделях.
Для лучшего гашения энергии падающей воды рекомендуется устройство на носке расщепителя (носок-расщепиуель).
2.20. Для водосбросных плотин с глубинными отверстиями постоянного или временного назначения рекомендуется принимать верховую грань плотины вертикальной выше отверстий водоводов для упрощения маневрирования их затворами.
2.21. При необходимости сброса через плотину больших количеств гравийно-галечнико-вых наносов следует предусматривать обли-иовку водосливной грани плотины особо прочным бетоном, а при соответствующем обосновании — тесаным камнем, специальными камнебетонными плитами и т. п.
При применении камнебетонных блоков или тесаного камня на водосливной грани плотины их рекомендуется закреплять металлическими (арматурными) анкерами.
Выбор защитного покрытия должен быть обоснован данными технико-экономических сопоставлений вариантов, наиболее целесообразных по местным условиям.
Допускается при обосновании конструктивное армирование водосливного оголовка, напорной грани водослива, криволинейной поверхности водосливного носка и контуров глубинных водосбросов.
2.22. Глубинные водосбросные отверстия в плотинах могут при соответствующих условиях проектироваться как основные для пропуска всего расчетного сбросного расхода воды или как дополнительные к родосливным отверстиям со сбросом через эти глубинные отверстия только части расхода воды редкой повторяемости. В качестве временных глубинные отверстия могут предусматриваться для сброса строительных расходов воды с последующим закрытием отверстий наглухо.
2.23. Глубинные водосбросы для строительного периода рекомендуется конструировать в виде замкнутых железобетонных рам, размеры и армирование которых определяются расчетом.
В глубинных водосбросах должны быть предусмотрены аэрационные отверстия для подвода воздуха размерами, определяемыми расчетом или специальными исследованиями.
Эксплуатационные глубинные водосбросные отверстия в теле плотины рекомендуется выполнять круглого очертания или в виде галерей с облицованной в случае необходимости 2*
внутренней поверхностью. Тип облицовки вы* бирается в зависимости от величины внутреннего напора, состава бетонной кладки, скорости воды в водосбросе, характера взвешенных наносов и эксплуатационных условий.
2.24. С целью экономии бетона допускается создание в конструкции водослива полостей, заполняемых камнем, грунтом или водой, при обеспечении допускаемых фильтрационных градиентов в напорных элементах водослива.
2.25. В плотинах облегченного профиля при необходимости, могут предусматриваться следующие противофильтрационные мероприятия:
а) обжатие бетона напорной грани в целях предотвращения в ней растягивающих напряжений;
б) укладка в напорные конструкции особо плотных водонепроницаемых бетонов;
в) создание особо надежных уплотнений в блочных и температурных швах.
2.26. Применение водосливов с тонкостенными элементами в районах с тяжелыми тем-пературными условиями допускается при специальной защите элементов сооружения, находящихся в зоне переменного увлажнения, от вредного температурного воздействия.
2.27. Водосбросные плотины облегченного (см. п. 2.24) профиля 1 класса капитальности следует проверять на вибрационную нагрузку.
БЫКИ И УСТОИ
2.28. Быки, как правило, должны составлять одно целое с водосливным пролетом. При возможности неравномерных осадок разрезку плотины на секции (с их фундаментом) рекомендуется предусматривать по оси быков с делением их на два полубыка. В зависимости от геологических условий и на основании экономических сопоставлений разрезку возможно делать через один, два и более пролета плотины. При благоприятных геологических условиях и технико-экономическом обосновании быки могут отрезаться от водосливных пролетов.
2.29. Размеры быков определяются в зависимости от типа и конструкции затворов, размеров водосливных отверстий, а также от размеров и конструкций пролетного строения мостового перехода.
Минимальная толщина быка в пределах пазов определяется условиями прочности и удобства бетонирования. По условиям производства работ рекомендуется принимать тол-

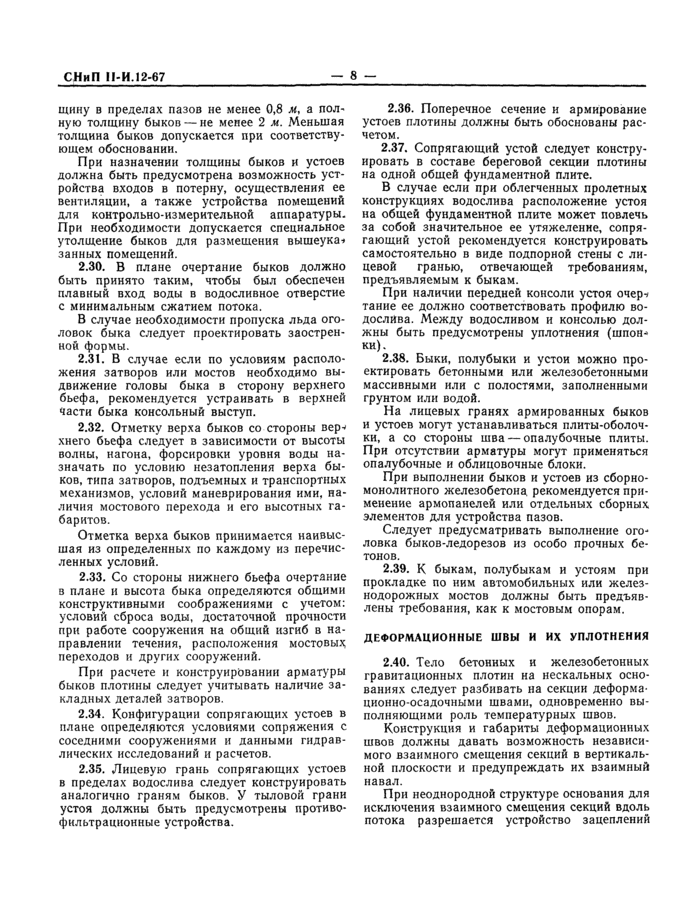

типу в пределах пазов не менее 0,8 м, а полную толщину быков — не мепее 2 м. Меньшая толщина быков допускается при соответствующем обосновании.
При назначении толщины быков и устоев должна быть предусмотрена возможность устройства входов в потерну, осуществления ее вентиляции, а также устройства помещений для контрольно-измерительной аппаратуры. При необходимости допускается специальное утолщение быков для размещения вышеука* занных помещений.
2.30. В плане очертание быков должно быть принято таким, чтобы был обеспечен плавный вход воды в водосливное отверстие с минимальным сжатием потока.
В случае необходимости пропуска льда оголовок быка следует проектировать заостренной формы.
2.31. В случае если по условиям расположения затворов или мостов необходимо выдвижение головы быка в сторону верхнего бьефа, рекомендуется устраивать в верхней части быка консольный выступ.
2.32. Отметку верха быков со стороны вер* хнего бьефа следует в зависимости от высоты волны, нагона, форсировки уровня воды назначать по условию незатопления верха быков, типа затворов, подъемных и транспортных механизмов, условий маневрирования ими, наличия мостового перехода и его высотных габаритов.
Отметка верха быков принимается наивысшая из определенных по каждому из перечисленных условий.
2.33. Со стороны нижнего бьефа очертание в плане и высота быка определяются общими конструктивными соображениями с учетом: условий сброса воды, достаточной прочности при работе сооружения на общий изгиб в направлении течения, расположения мостовых переходов и других сооружений.
При расчете и конструировании арматуры быков плотины следует учитывать наличие закладных деталей затворов.
2.34. Конфигурации сопрягающих устоев в плане определяются условиями сопряжения с соседними сооружениями и данными гидравлических исследований и расчетов.
2.35. Лицевую грань сопрягающих устоев в пределах водослива следует конструировать аналогично граням быков. У тыловой грани устоя должны быть предусмотрены противо-фильтрационные устройства.
2.36. Поперечное сечение и армирование устоев плотины должны быть обоснованы расчетом.
2.37. Сопрягающий устой следует конструировать в составе береговой секции плотины на одной общей фундаментной плите.
В случае если при облегченных пролетных конструкциях водослива расположение устоя на общей фундаментной плите может повлечь за собой значительное ее утяжеление, сопрягающий устой рекомендуется конструировать самостоятельно в виде подпорной стены с лицевой гранью, отвечающей требованиям, предъявляемым к быкам.
При наличии передней консоли устоя очер-» танне ее должно соответствовать профилю водослива. Между водосливом и консолью должны быть предусмотрены уплотнения (шпонки).
2.38. Быки, полубыки и устои можно проектировать бетонными или железобетонными массивными или с полостями, заполненными грунтом или водой.
На лицевых гранях армированных быков и устоев могут устанавливаться плиты-оболочки, а со стороны шва — опалубочные плиты. При отсутствии арматуры могут применяться опалубочные и облицовочные блоки.
При выполнении быков и устоев из сборномонолитного железобетона рекомендуется применение армопанелей или отдельных сборных элементов для устройства пазов.
Следует предусматривать выполнение оголовка быков-ледорезов из особо прочных бетонов.
2.39. К быкам, полубыкам и устоям при прокладке по ним автомобильных или железнодорожных мостов должны быть предъявлены требования, как к мостовым опорам.
ДЕФОРМАЦИОННЫЕ ШВЫ И ИХ УПЛОТНЕНИЯ
2.40. Тело бетонных и железобетонных гравитационных плотин на нескальных основаниях следует разбивать на секции деформационно-осадочными швами, одновременно выполняющими роль температурных iubod.
Конструкция и габариты деформационных швов должны давать возможность независимого взаимного смещения секций в вертикальной плоскости и предупреждать их взаимный навал.
При неоднородной структуре основания для исключения взаимного смещения секций вдоль потока разрешается устройство зацеплений
СНиП M-И.12-67

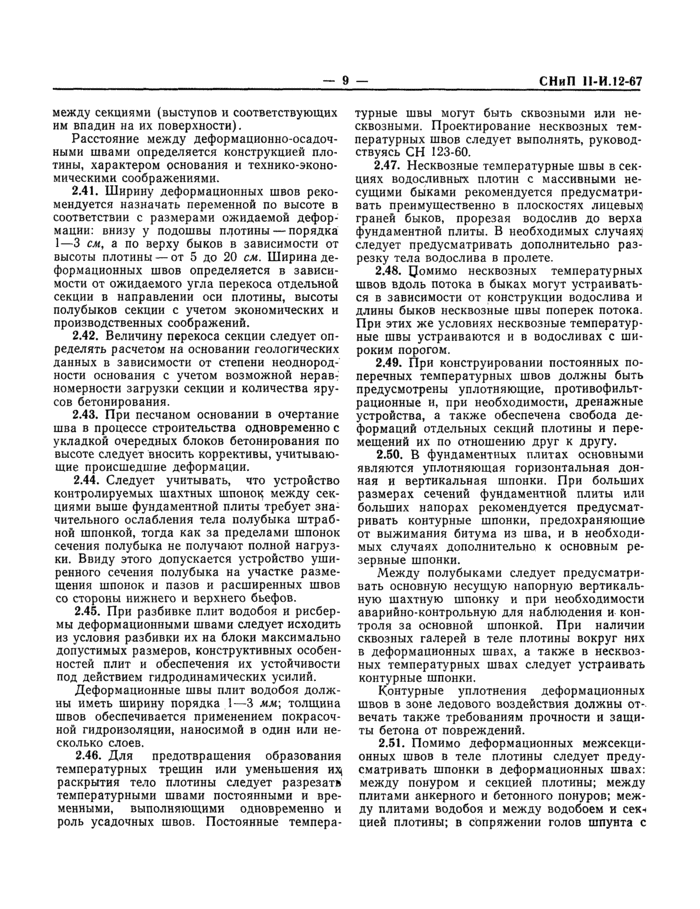

между секциями (выступов и соответствующих им впадин на их поверхности).
Расстояние между деформационно-осадочными швами определяется конструкцией плотины, характером основания и технико-экономическими соображениями.
2.41. Ширину деформационных швов рекомендуется назначать переменной по высоте в соответствии с размерами ожидаемой деформации: внизу у подошвы плотины — порядка 1—3 см, а по верху быков в зависимости от высоты плотины—от 5 до 20 см. Ширина деформационных швов определяется в зависимости от ожидаемого угла перекоса отдельной секции в направлении оси плотины, высоты полубыков секции с учетом экономических и производственных соображений.
2.42. Величину перекоса секции следует определять расчетом на основании геологических данных в зависимости от степени неоднородности основания с учетом возможной неравномерности загрузки секции и количества ярусов бетонирования.
2.43. При песчаном основании в очертание шва в процессе строительства одновременно с укладкой очередных блоков бетонирования по высоте следует вносить коррективы, учитывающие происшедшие деформации.
2.44. Следует учитывать, что устройство контролируемых шахтных шпонок между секциями выше фундаментной плиты требует значительного ослабления тела полубыка штраб-ной шпонкой, тогда как за пределами шпонок сечения полубыка не получают полной нагрузки. Ввиду этого допускается устройство уширенного сечения полубыка на участке размещения шпонок и пазов и расширенных швов со стороны нижнего и верхнего бьефов.
2.45. При разбивке плит водобоя и рисбермы деформационными швами следует исходить из условия разбивки их на блоки максимально допустимых размеров, конструктивных особенностей плит и обеспечения их устойчивости под действием гидродинамических усилий.
Деформационные швы плит водобоя должны иметь ширину порядка 1—3 мм\ толщина швов обеспечивается применением покрасочной гидроизоляции, наносимой в один или несколько слоев.
2.46. Для предотвращения образования температурных трещин или уменьшения и* раскрытия тело плотины следует разрезать температурными швами постоянными и временными, выполняющими одновременно и роль усадочных швов. Постоянные темпера
турные швы могут быть сквозными или несквозными. Проектирование несквозных температурных швов следует выполнять, руководствуясь СН 123-60.
2.47. Несквозные температурные швы в секциях водосливных плотин с массивными несущими быками рекомендуется предусматривать преимущественно в плоскостях лицевых граней быков, прорезая водослив до верха фундаментной плиты. В необходимых случая» следует предусматривать дополнительно разрезку тела водослива в пролете.
2.48. Цомимо несквозных температурных швов вдоль потока в быках могут устраиваться в зависимости от конструкции водослива и длины быков несквозные швы поперек потока. При этих же условиях несквозные температурные швы устраиваются и в водосливах с широким порогом.
2.49. При конструировании постоянных поперечных температурных швов должны быть предусмотрены уплотняющие, противофильт-рационные и, при необходимости, дренажные устройства, а также обеспечена свобода деформаций отдельных секций плотины и перемещений их по отношению друг к другу.
2.50. В фундаментных плитах основными являются уплотняющая горизонтальная донная и вертикальная шпонки. При больших размерах сечений фундаментной плиты или больших напорах рекомендуется предусматривать контурные шпонки, предохраняющие от выжимания битума из шва, и в необходимых случаях дополнительно к основным резервные шпонки.
Между полубыками следует предусматривать основную несущую напорную вертикальную шахтную шпонку и при необходимости аварийно-контрольную для наблюдения и контроля за основной шпонкой. При наличии сквозных галерей в теле плотины вокруг них в деформационных швах, а также в несквозных температурных швах следует устраивать контурные шпонки.
Контурные уплотнения деформационных швов в зоне ледового воздействия должны отвечать также требованиям прочности и защиты бетона от повреждений.

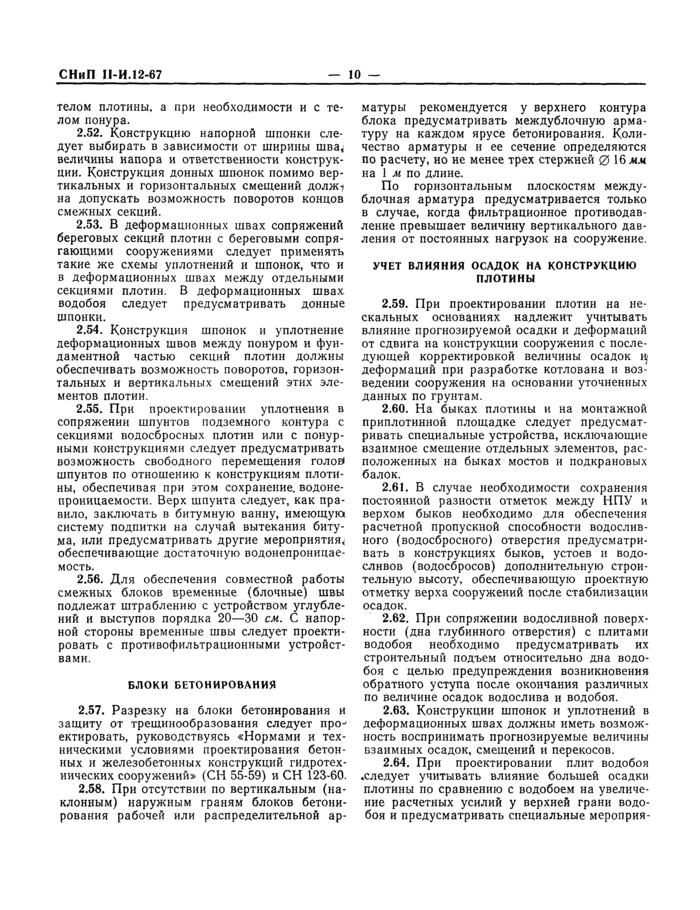

2.51. Помимо деформационных межсекционных швов в теле плотины следует предусматривать шпонки в деформационных швах: между понуром и секцией плотины; между плитами анкерного и бетонного понурое; между плитами водобоя и между водобоем и секцией плотины; в сопряжении голов шпунта с
телом плотины, а при необходимости и с телом понура.
2.52. Конструкцию напорной шпонки следует выбирать в зависимости от ширины шва« величины напора и ответственности конструкции. Конструкция донных шпонок помимо вертикальных и горизонтальных смещений долин на допускать возможность поворотов концов смежных секций.
2.53. В деформационных швах сопряжений береговых секций плотин с береговыми сопрягающими сооружениями следует применять такие же схемы уплотнений и шпонок, что и в деформационных швах между отдельными секциями плотин. В деформационных швах водобоя следует предусматривать донные шпонки.
2.54. Конструкция шпонок и уплотнение деформационных швов между понуром и фундаментной частью секций плотин должны обеспечивать возможность поворотов, горизонтальных и вертикальных смещений этих элементов плотин.
2.55. При проектировании уплотнения в сопряжении шпунтов подземного контура с секциями водосбросных плотин или с понур-ными конструкциями следует предусматривать возможность свободного перемещения голов шпунтов по отношению к конструкциям плотины, обеспечивая при этом сохранение, водонепроницаемости. Верх шпунта следует, как правило, заключать в битумную ванну, имеющую систему подпитки на случай вытекания битума, или предусматривать другие мероприятия, обеспечивающие достаточную водонепроницаемость.
2.56. Для обеспечения совместной работы смежных блоков временные (блочные) швы подлежат штраблению с устройством углублений и выступов порядка 20—30 см. С напорной стороны временные швы следует проектировать с противофильтрационными устройствами.
БЛОКИ БЕТОНИРОВАНИЯ
2.57. Разрезку на блоки бетонирования и защиту от трешинообразования следует проектировать, руководствуясь «Нормами и техническими условиями проектирования бетонных и железобетонных конструкций гидротехнических сооружений» (СН 55-59) и СН 123-60.
2.58. При отсутствии по вертикальным (наклонным) наружным граням блоков бетонирования рабочей или распределительной ар
матуры рекомендуется у верхнего контура блока предусматривать междублочную арматуру на каждом ярусе бетонирования. Количество арматуры и ее сечение определяются по расчету, но не менее трех стержней 0 16 мм на 1 м по длине.
По горизонтальным плоскостям между-блочная арматура предусматривается только в случае, когда фильтраци
